Как сделать своими руками лестницу на мансарду своими руками: Лестница на мансарду своими руками

как сделать, чертежи, фото и прочее

Опубликовано: 11 ноября 2015 / Обновлено: 16 ноября 2015

Содержание

• 1 Конструкция мансардных лестниц

  • 1.1 Разновидности на фото

• 2 Конструктивные элементы лестницы на мансарду

• 3 Выбор материала и подготовка инструментов

• 4 Правила монтажа

• 5 Выбор места установки лестницы

• 6 Создание люка

• 7 Разметка и нарезка косоуров

• 8 Сборка лестницы

Если в вашем доме есть мансарда, её можно превратить в уютное и функциональное помещение для отдыха или работы. Это избавит вас от необходимости возведения дополнительных пристроек и этажей. Первостепенным этапом при обустройстве мансарды является установка лестницы, благодаря которой можно легко и безопасно забраться на чердачное помещение. Мы расскажем о разновидностях мансардных лестниц, какому материалу отдать предпочтение и можно ли выполнить монтаж конструкции собственноручно.

Конструкция мансардных лестниц

Исходя из того, сколько свободного места имеется в вашем доме под установку конструкции, можно выбрать абсолютно разные изделия. Рассмотрим все ныне существующие типы мансардных лестниц:

• «Утиный шаг». Ступеньки, имеющие вырезы с одного края, устанавливаются через одну.
• Выдвижная с люком. Применяется в случае ограниченного пространства. Лестница поднимается наверх и вход на мансарду закрывается люком.
• Винтовая. Отличный вариант для подъёма на чердак при нехватке свободного пространства. Конструкция представляет собой опорную ось с закреплёнными по спирали ступеньками.
• Прямая лестница с одной центральной балкой. Ступени крепятся по центру к опорной балке.
• Прямая одномаршевая. Самый распространённый вариант лестницы, несмотря на то, что занимает много места.
• Поворотная двухмаршевая. Разновидность одномаршевой лестницы, имеющая дополнительный поворот в целях экономии пространства.

Разновидности на фото

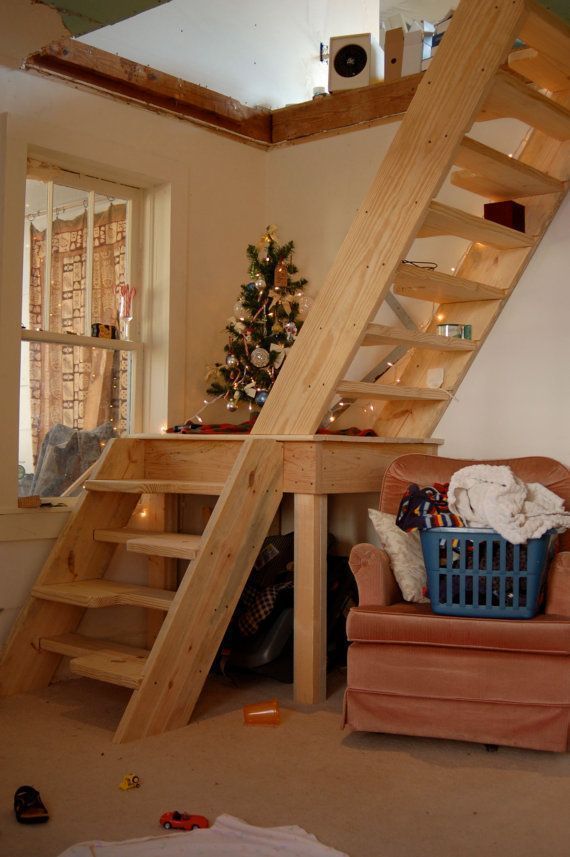

Поворотная двухмаршевая лестница используется в помещениях с малой площадью

Прямая одномаршевая лестница имеет высокую прочность и проста в изготовлении

Прямая лестница с одной несущей балкой – самая простая конструкция

Винтовая лестница выглядит эстетично и занимает немного места

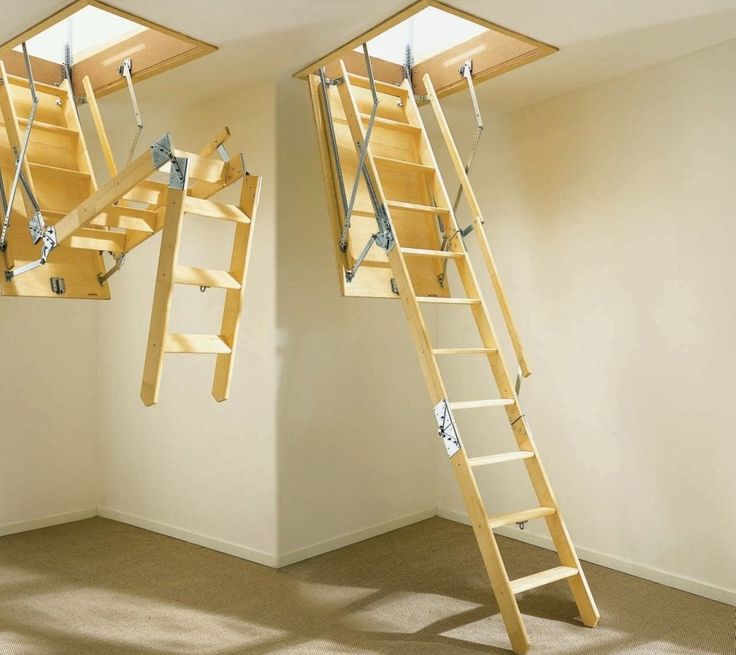

Выдвижная лестница по ненадобности убирается на мансарду

Лестница “Утиный шаг” является удобной благодаря вырезам в ступенбках

Как видите, вариаций этого изделия предостаточно. Впрочем, владельцы частных домов зачастую отдают предпочтение простым маршевым конструкциям. В качестве опоры в них могут выступать косоуры, больцы или хребтовая конструкция. В дачных домах обычно устанавливают лестницы на косоурах, так как они считаются наиболее долговечными и прочными. В качестве примера рассмотрим устройство прямой лестницы, возводимой параллельно стене. К тому же, конструкция относительно проста в изготовлении и выполнить монтаж такого изделия сможет любой хозяин, обладающий базовыми техническими знаниями и строительными навыками.

Важно: Приобретение готовой лестницы не всегда оправдано, ведь внутренние размеры частных домов зачастую разнятся. Поэтому работа по месту в этом случае – самое правильное решение. Так вы сможете учесть любые отклонения и исправить неточности.

Прежде чем перейти к рабочему процессу, желательно ознакомиться со всеми терминами, которые используются при монтаже лестниц.

Конструктивные элементы лестницы на мансарду

Косоур – опорный элемент конструкции, которая представляет собой крепкую балку (металлическую или деревянную) со специальными зубьями под ступени. Чаще всего маршевые лестницы имеют два косоура. Но в случае возведения большой конструкции, ширина которой превышает 1,2 м, следует устанавливать третью (центральную) балку.

Важно: Минимальная толщина косоура, изготовленного из бруса, должна составлять 50 мм, а ширина – 250 мм. Это обеспечит достаточную прочность всей конструкции.

Проступь – горизонтальная поверхность ступеньки, то есть место, на которое вы становитесь. Изготавливают этот элемент конструкции зачастую из досок толщиной 25–50 мм. При этом, чем больше ширина ступенек, точнее, расстояние между косоурами, тем крепче доски нужно использовать. Проступь не должна деформироваться под весом человека. Все ступени имеют небольшой выступ, нависающий над нижерасположенной проступью. Его величина должна быть в пределах от 20 до 40 мм. Верхнюю грань ступеней обрабатывают шлифмашиной, дабы предотвратить появление сколов.

Подступёнок – это расстояние между соседними ступенями по вертикали. В деревянных лестницах его часто закрывают каким-нибудь лёгким материалом, например, фанерой толщиной до 15 мм. Впрочем, можно и не закрывать зазор. В последнем случае вы сократите время установки лестницы, расход материала, а также значительно упросите процесс мытья и чистки лестничных пролётов.

Выбор материала и подготовка инструментов

Так как мы делаем лестницу на косоурах своими руками, в качестве материала мы будем использовать дерево. Конструкции из металла тоже хороши, ведь обладают высокой прочностью и имеют привлекательный внешний вид. Но для воплощения в жизнь такого проекта потребуется сварочный аппарат и умение с ним работать. Для постройки деревянных лестниц отлично подходят хвойные и лиственные породы. Так, из хвойных деревьев чаще всего используются:

• Самый предпочтительный вариант – лиственница или  кедр. Эти породы имеют шикарный внешний вид, просты в обработке и мало подвержены гниению.
• Ель. Тоже хороший пиломатериал, но имеет много сучков. Поэтому требует дополнительной обработки поверхности.
• Сосна – наиболее бюджетный вариант. При этом главное его достоинство – лёгкость обработки.

Что касается лиственных пород деревьев, то здесь лидером является дуб, затем идут бук и ясень.

Полезный совет: Перед покупкой пиломатериала проверьте, чтобы на нём не было повреждений (трещин, сколов, изгибов). Также не стоит приобретать древесину, поражённую насекомыми точильщиками.

Помимо древесных брусьев, для постройки лестницы понадобятся такие расходные материалы, как лак, краска и шурупы. И, конечно, для работы вам будут нужны следующие инструменты:

• ножовка по дереву или дисковая пила;
• электролобзик;
• строительный уровень;
• металлический уголок;
• карандаш;
• дрель;
• шлифовальная машинка либо наждачная бумага;
• столярный клей;
• кисточки для покраски.

Перед тем как начать сборку лестницы на мансарду своими руками, нужно изучить особенности установки конструкции и выполнить грамотный расчёт.

Правила монтажа

Зависимость размера ступенек от угла наклона лестницы

Ключевым моментом при возведении конструкции является соблюдение угла наклона. Если последний менее 20°, то такая лестница будет больше похожа на пандус. При угле конструкции свыше 50°, вы сможете спускаться по ней только спиной вперёд. Правильным считается наклон в 30°–38°. Но для мансарды обычно его увеличивают до 45°. Размеры ступенек и подступёнка определяются в зависимости именно от угла наклона лестницы. Так, чем угол наклона меньше, тем проступь глубже, и подступёнок меньше; чем угол наклона круче, тем расстояние между ступеньками больше, а их глубина – меньше. При этом существуют некие ограничения:

• максимальная и минимальная высота ступеньки – 20 см и 12 см, соответственно;
• наибольшая и наименьшая глубина— 38 см и 30 см, соответственно;

Можно заметить, что если сложить крайние размеры проступи и подступёнка, то мы получим 50 см. Эту величину разрешено немного уменьшить – до 45 см. К примеру, в большинстве многоэтажных зданий глубина ступени на бетонных лестничных маршах составляет порядка 32 см, тогда как высота – 17 см.

Также существуют специальные расчётные формулы и диаграммы, по которым можно определить идеальное соотношение этих размеров. Однако эти методы используют лишь при типовом проектировании. Ввиду того, что при постройке лестницы в частном доме своими руками выдержать все эти параметры довольно сложно, многие берут за основу выверенные приблизительные значения:

• Если угол наклона равен 33°–37° – высота подступёнка равна 16 см;
• при угле в 38°–42° – 18 см;
• при угле в 45° – 20 см.

Что касается ширины лестничного пролёта, то оптимальным считается значение в 80 см. Если же в доме проживают более двух человек, то это расстояние можно увеличить до одного метра. Кроме того, есть требование к конструкции по высоте прохода, которая должна быть не менее 2 м.

Выбор места установки лестницы

После ознакомления с требованиями по установке лестницы можно перейти к выбору места установки изделия. Идеальный вариант – это расположение выхода на мансарду в отдельном небольшом помещении, например, утеплённом тамбуре. Это позволит возвести лестницу любого размера, а также обеспечит хорошую теплоизоляцию. Если же тамбур отсутствует, то лестницу следует устанавливать у дальней стены. Так, конструкция не будет мешать при ходьбе по комнате и не займёт много свободного места.

Создание люка

У вас должно получитсья ровное сквозное отверстие, которое и станет входом на мансарду

Работы по установке лестницы на мансарду начинаются с выполнения входного отверстия – люка. Первым делом необходимо произвести разметку на полу чердачного помещения. При этом желательно не попасть на балку перекрытия. Если на чердаке нет настила, то определить наличие опорного элемента чуть проще. Впрочем, бывают случаи, когда балки невозможно определить визуально. К примеру, если на этапе строительства дома в перекрытии был уложен слой утеплителя и гидроизоляции. Поэтому, если балки не видны, определить оптимальное расположение люка можно посредством перфоратора с длинным тонким сверлом. Выполните несколько вертикальных сверлений в потолке, тем самым набросав контур будущего входа в мансарду. После начертите карандашом точное место расположения люка.

Следующий этап подразумевает пропил перекрытия. Для этого используйте дисковую пилу. Резку следует выполнять очень аккуратно и в прочных перчатках, дабы не поранить руки. Дело в том, что в перекрытии могут попасться метизы. Также желательно поставить на пилу диск с максимально твёрдыми зубьями. После пропила потолка удалите слой теплоизоляционного материала и уберите все лишние детали потолочного покрытия. В итоге у вас должно получиться ровное сквозное отверстие, которое и станет входом на мансарду.

Важно: К расчёту количества материалов можно перейти только после создания люка. Производить какие-либо замеры при несуществующей «входной двери» на верхний этаж – бессмысленно. Ведь особенности перекрытия и расположение несущих балок могут повлиять на место установки лестницы и её габариты.

Разметка и нарезка косоуров

Процесс создания косоура

1. Натяните верёвку вдоль стены от дальней стороны люка до места основания конструкции на первом этаже. Определите количество ступенек, немного варьируя наклон. Тупой угол между верёвкой и полом – это угол, под которым следует устанавливать ступеньки на косоур.
2. На опорную балку нанесите соответствующую разметку ступенек и выпилите пазы.
3. Укоротите доску косоура в соответствии с длиной ранее натянутой верёвки. Срез производится с учётом выбранного наклона. При этом укорачивать брус нужно так, чтобы нижний его край находился не на полу, а на врезанном в пол упоре (бруске).
4. Сверху вставьте в косоур крепёжный элемент либо заранее оставьте небольшой выступ. Шип необходим для крепления опорной доски к балке перекрытия.

Полезный совет: Сделать пазы на косоуре можно и другим способом. По натянутой верёвке приложите доску к стене. В соответствии с углом наклона начертите на опорной балке ступеньки, используя строительный уровень.

Разметка остальных балок производится аналогично. Чтобы конструкция была симметричной и не имела перекоса, выполните второй и третий (если необходимо) косоуры, строго соблюдая все размеры первого.

Сборка лестницы

Монтаж деревянной лестницы на мансарду

1. В первую очередь производится установка основания лестницы. С помощью дрели и саморезов прикрутите косоур к предварительно установленному упорному бруску. Шипы следует вставлять в подготовленные отверстия, смазанные столярным клеем. Чтобы основательно закрепить конструкцию на упоре, используйте металлические уголки и пластины. Прилегающая к стене доска сразу же крепится и вверху.
2. Монтаж ступенек выполняется снизу вверх. При подготовке проступей возникнут некие погрешности по длине. Как раз поэтому второй косоур следует крепить к перекрытию лишь после монтажа последней ступени. Крепление производится с помощью саморезов. И не забывайте промазывать все места соединений клеем. Если планируется установка подступёнков, то их тоже нужно прикручивать, начиная с первой ступеньки.
3. Установка перил. Сначала ставится крайний столб. Прикрутите его к одной из первых ступеней снизу с помощью мощного самореза. Аналогичным образом установите балясины, можно использовать по 2 штуки на ступеньку. При этом стойки должны иметь строго вертикальное положение. Процедура продолжается до самой последней ступени, на которой снова ставится столб. После на балясины и столбы устанавливаем перила.
4. В завершение выполняем отделку поверхности. Для этого используем специальный защитный состав или лак, который сделает конструкцию более эстетичной.

Процесс установки лестницы на мансарду нельзя назвать простым занятием, однако и очень сложной задачей он не является. Если вы хотите самостоятельно построить надёжную и долговечную конструкцию строго придерживайтесь всех вышеупомянутых правил и рекомендаций.

• Автор: Ivan Totsky
• Распечатать

Занимаюсь написанием статей 2 года.

Оцените статью:

(3 голоса, среднее: 2. 7 из 5)

Поделитесь с друзьями!

виды мансардных лестниц, размеры, особенности монтажа, установка

• Главная
• ›
• Мансарда и чердак

Содержание статьи:

1. Виды лестниц на мансарду

2. Создание мансардной лестницы своими руками

Перед тем как построить лестницу на мансарду, нужно создать проект. Проектирование лестниц – непростая задача, ведь если ее неправильно построить, она будет являться источником опасности.

Еще во время составления проекта дома и расположения этажей необходимо продумать, где будет находиться мансардная лестница. Если этого не сделать, потом могут возникать различные проблемы, например, свисающие над головой балки, абсолютно ненужные закутки. Когда неправильно рассчитано место для лестницы, то ее придется делать слишком крутой, с резкими поворотами, что будет неудобно и небезопасно при эксплуатации.

Поэтому строительство лестницы на мансарду необходимо продумать еще во время создания проекта дома. Рекомендуется делать не плоскостное изображение, а понятную объемную картинку, где комната будет изображена также и в разрезе. Если проект делает специалист, то он должен выполнить все предварительные работы и правильно вписать в него лестницу. Хозяева дома должны представить себе устройство лестницы на мансарду, удобно ли по ней будет ходить, не слишком ли крутыми получатся ступени, и т.д. Если все продумать еще во время планировки, в дальнейшем можно будет избежать множества проблем.

Кроме того, что лестница на мансардный этаж нередко имеет крутые ступени, часто встречается и другая ошибка – выделение для конструкции слишком большой площади. Так, в первом случае, с крутыми ступенями, ходьба по лестнице будет аналогична спуску со склона, а во втором варианте останется мало места для передвижения по комнате. Уделить внимание нужно и входу на мансарду, чтобы при подъеме не упираться головой в стены. Но при этом не стоит обходить вниманием и дизайн, ведь конструкция должна вписываться в интерьер дома гармонично.

Таким образом, главными критериями для лестницы являются: безопасность, комфорт и дизайн.

Виды лестниц на мансарду

Для старых домов лучше подойдут лестницы, начинаться которые будут как в подъезде многоквартирного дома – в этом случае они будут находиться в прихожей или отдельном помещении.

Для современных домов строят одномаршевую лестницу из дерева, без подступеней, а сверху устанавливают люк, чтобы в холодную погоду тепло не уходило из помещения.

Но самыми популярными сейчас являются классические варианты лестниц на мансарду, прямые, без поворотов, с широкими ступенями. Такие лестницы очень удобны, но им требуется больше пространства.

Более компактные лестницы на мансарду имеют правильно подобранную пропорцию между высотой и шириной проступи, с крутизной ступеней 30-45 градусов. Можно рассчитать соотношение ширины и высоты, исходя из средней длины шага.

Красиво смотрится винтовая лестница на мансарду, но она сложна в проектировании и монтаже. Кроме того, она получается крутой и не совсем удобной, существует повышенный риск падения. Диаметр такой лестницы должен быть 2 — 2,5 метра, а ширина пролета – не менее 1 метра. Поручни необходимо сделать высокими и надежными, а ступени – достаточно широкими. Популярными считаются раскладные лестницы на чердак, которые весьма компактны.
