Холодная ковка своими руками: станок, чертежи

Любуясь красотой ажурной металлической ограды или восхищаясь невероятным витым узором на перилах железной лестницы, мало кто задумывается о том, что изготовлены они методом холодной ковки. Научится воплощать красоту в металле можно без особых усилий. Для этого достаточно обладать минимальными навыками работы с металлом и иметь специальные станки для холодной ковки.
Что такое холодная ковка? Какие нужны для неё станки? Что можно изготовить на этих станках? Ответы на эти вопросы вы найдёте в нашей статье.

Холодную ковку правильнее будет назвать — механическим сгибанием металлического прута на специализированных станках, для придания ему формы задуманной производителем. Сгибание прутьев в станке, можно производить как в ручную с помощью рычагов, так и с применением электромоторов. Помимо металлического прута, методом холодной ковки можно сгибать трубы небольшого диаметра, узкие железные полосы и арматуру. С применением метода холодной ковки производятся:

• Витые ограды.
• Украшения для жилых сооружений.
• Узорные ворота.
• Ограждения для балконов и лестниц.
• Металлические садовые скамейки.
• Украшения для беседок и фонарей.
• Большое количество вариантов решёток.

Элементы изготовленные методом холодной ковки

Освоив метод холодной ковки, в с лёгкостью сможете начать своё дело по производству изделий из металла. При этом, первоначальные финансовые вложения вам потребуются только на закупку станков, а если вы изготовите станки своими руками, то можно обойтись минимальными затратами.

Содержание

• Станки для холодной ковки
• Станок «улитка»
• Станок торсионный
• Станок «гнутик»
• Станок «волна»
• Станок — пресс
• Соединение и покраска деталей
• Изделия произведённые методом холодной ковки

Станки для холодной ковки

Ниже мы приведём вам инструкции по самостоятельной сборке станков для холодной ковки.

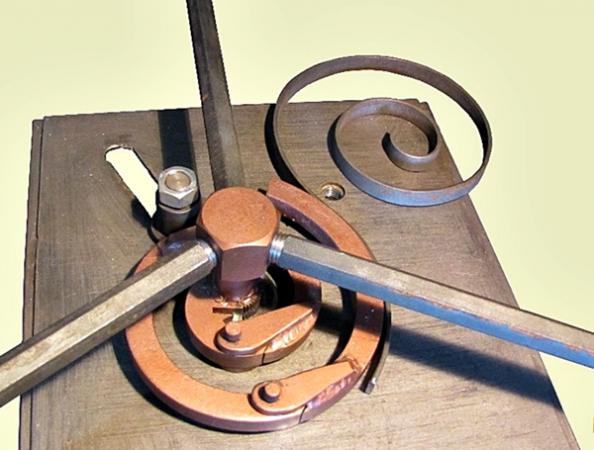

Станок «улитка»

Изготовление станка «улитка», это один из примеров самостоятельного конструирования, при этом давать советы с точным указанием размеров всех деталей не имеет смысла. Вам нужно ориентироваться на своё представление о работе станка, как и что будет гнуться, какое количество витков спирали будет достаточно для качественной работы, какого размера будет рычаг со столешницей. Если вы поймёте суть процесса изготовления станка, то сама сборка не вызовет особых затруднений.

Станок “улитка”

Изготовление основных узлов станка

Каркас.

Процесс сгибания железного прута, подвергает станок сильным нагрузкам, поэтому при изготовлении каркаса для «улитки», используется только металлические уголок, швеллер или толстостенная труба. Не делайте каркас из деревянных брусьев, такой стол не выдерживает длительных нагрузок и разрушается.

Столешница.

Столешница для «улитки» делается из металлической плиты вырезанной в форме круга, толщиной не менее 4мм. Из этой же плиты, вырезается вторая столешница, повторяющая форму первой. На второй столешнице будут размещаться сегменты улитки и производится сгибание изделий. В процессе холодной ковки, столешница принимает на себя основную часть нагрузки, поэтому не нужно экономить и делать её из более тонкого листа железа.

Основной вал и рычаг.

Основной вал размещается по центру между столешницами и крепится к основанию с помощью четырёх прямоугольных треугольников. Изготовить вал можно из толстостенной трубы нужного диаметра.
Рычаг крепится к валу с помощью кольца и вращается вокруг него, дополнительно на рычаг устанавливается ролик для сгибания прутьев на верхней столешнице.

Схема станка

Разметка и монтаж навесных деталей

В зависимости от того желаете ли вы производить только однотипные образцы или вам потребуются более художественные изделия, существует три варианта устройства «улитки».
Вариант №1.
Это самый простой из трёх вариантов, суть его в том, что на столешнице прорисовывается контур спирали.

Чертёж сегментов “улитки”

По своей сути это рисунок будущих изделий которые вы будете производить на станке. После нанесения схемы, достаточно вырезать из толстых полос железа разной ширины, несколько сегментов, повторяющих линию рисунка и приварить их по разметке к столешнице. На такой статичной «улитке» вы сможете производить простейшие изгибы.
Вариант №2.
Второй вариант является самым популярным среди самодельных станков, он подразумевает изготовление разборной улитки из съёмных частей. Вдоль контуров разметки высверливаются отверстия, в которых нарезается резьба. Далее, из картона или фанеры изготавливаются шаблоны для сегментов-упоров и по ним из металла делаются накладки. В завершении, в накладках высверливаются отверстия, которые должны совпасть с посадочными гнёздами на столешнице. Для закрепления сегментов, используются в основном болты, но вы можете сделать и цилиндрические упоры. Данная конструкция «улитки», позволит на одном станке производить спиралевидные заготовки с различными радиусами.

“Улитка” из полос металла

Вариант №3.
В третьем варианте вместо разборных сегментов-упоров, изготавливаются несколько съёмных модулей с разными вариантами улитки, которые меняются по мере необходимости. Модуль делается куска железа на который наварены сегменты повторяющие части спирали.

Модули “улитки”

Сборка станка.

1. Установите каркас на месте где вы будете иметь свободный доступ к станку со всех сторон.
2. Забетонируйте ножки каркаса в полу или закрепите каркас другим доступным способом.
3. Приварите к каркасу основную столешницу.
4. Установите основной вал приварив его к столешнице и укрепив треугольниками.
5. Наденьте на вал вращающийся рычаг.
6. Установите верхнею столешницу, приварив её к основному валу.
7. Установите на столешницу сегменты улитки.

После сборки проведите пробное сгибание прута.
Что бы более подробнее узнать о сборке станка для холодной ковки «улитка» ознакомьтесь с видеороликом:

Станок торсионный

Данный станок предназначен для одноосного продольного скручивания заготовки из прутка поперечной или квадратной формы.

Станок торсионный

Для основания торсионного станка используются швеллер или двутавр. К нему с помощью сварки присоединяют толстую железную полосу, на которую устанавливают тиски для зажима неподвижной части прута. Тиски закрепляются четырьмя болтами диаметром М16 или более. Для увеличения прочности зажима прутка, на тиски навариваются рифлёные пластины из листовой стали. С противоположной стороны основания устанавливаются направляющие ролики, к которым присоединяется зажимной узел для подвижной части заготовки. Его изготавливают из стальной втулки, в которой необходимо предусмотреть отверстия для зажимных болтов расположенных под углом 120 градусов. Болты должны иметь плоский торец и быть изготовлены из качественной стали. Оба зажимных устройства должны располагаться соосно, для этого их необходимо проверить с помощью уровня, слесарного угольника и штангенциркуля.

Виды станков

Далее необходимо изготовить ручку для проворачивания подвижной части зажима. Её рычаг должен бить как можно длиннее, для снижения прикладываемого усилия. Саму рукоятку лучше сделать с резиновой втулкой, для исключения проскальзывания руки во время работы.
После полной сборки станка его проверяют на надёжность работы подвижных элементов и точность производства деформации прутка. После проверки станок крепится к опорной раме.

Простая модель торсионного станка

Как сделать торсионный станок своими руками смотрите в ролике:

Станок «гнутик»

Чтобы качественно сформировать угол в изделии производимом методом холодной ковки, вам понадобится станок под названием «гнутик». Он состоит из стальной пластины с подвижным упором на которых находятся два опорных вала и рычаг.

Станок “гнутик”

Заготовка помещается между клином и опорными валами. После этого, с помощью рычага происходит смещение клина по направлению к валам, что приводит к изгибу заготовки.

Компьютерная модель станка

Изготовить такой станок довольно просто, главное следовать приведённому чертежу и использовать инструментальную сталь, поскольку во время работы на части устройства производится большая нагрузка.
Как сделать станок “гнутик” вы также можете посмотреть в видеоролике:

Станок «волна»

Правильнее назвать данный станок — управляемая волна. Оснащение станка состоит из пары стальных дисков диаметром 140 мм., которые крепятся при помощи болтов к рабочей столешнице. На ведущем диске закреплена ось вращения универсального воротка.

Станок “волна”

Управление волной происходит в следствии изменения расстояния между дисками. При обкатывании воротком прутка вокруг ведущего диска, происходит формирование узора, после этого, пруток снимается с кондуктора и формируется узор с другой стороны.
Посмотреть работу станка вы можете в видеоролике:

Станок — пресс

Для формирования наконечников прутьев необходим пресс. Этот станок работает по принципу маховика, в начале вращая штангу с грузами отводят винтовой боёк назад до упора. После этого вставляют в гнездо сменный штамп и ставят заготовку. Далее, быстро раскручивают штангу в обратную сторону и оставляют его свободно вращаться. В заключении боёк сильно бьёт по хвостовику штампа, за счёт этого развивается усилие достаточное для штамповки.

Прокатный пресс

Что касается ручного прокатного стана, то его можно сделать самостоятельно, но вам всё равно придётся заказывать — валки из специальной стали, подшипниковые втулки и валы, а шестерни покупать в магазине. Изготовить на таком станке можно только наконечники «гусиная лапка» и «лист».

Соединение и покраска деталей

Элементы произведённые методом холодной ковки, соединяются двумя способами:

• Сварка — детали привариваются друг к другу, а окалина стачивается «болгаркой» или другой шлифовальной машиной.
• Хомуты — такой вид соединения смотрится гораздо красивее. Для хомутов используют проштампованные полоски металла толщиной от 1,5 мм.

Покраску готовых изделий производят кузнечными эмалями или красками для металла на акриловой основе.

Соединения деталей с помощью сварки

Изделия произведённые методом холодной ковки

Предлагаем вам ознакомиться с вариантами изделий которые вы можете сделать используя метод холодной ковки:

• Элемент забора полностью сделанный по методу холодной ковки. Для соединения деталей использованы хомуты. Для изготовления использовались станки: «улитка», торсионный, «гнутик» и «фонарик».

• Скамейка содовая — изготовлена посредством холодной ковки и обшитая деревом. для соединения элементов использована сварки и хомуты. В изготовлении применялись станки — «улитка», торсионный, пресс.

• Балконные перила — метод производства — холодная ковка. Элементы перил соединены при помощи сварки и хомутов. Используемые станки при производстве — «волна», «улитка», пресс.

• Лестничные перила — произведены по методу холодной художественной ковки. Детали соединены с помощью сварки. В производстве использованы станки — торсионный, «фонарик», «улитка».

• Козырёк — методом холодной ковки выполнен каркас козырька. Детали соединены с помощью сварки. В процессе изготовления использованы станки — «улитка», «волна», пресс.

• Мангал — простая конструкция изготовленная по методу холодной ковки. Для соединения деталей использованы хомуты и сварки. Элементы мангала производились на станках — торсионный, «улитка».

• Двуспальная кровать — для спинок использован метод холодной ковки. Соединения сделаны сваркой и хомутами. В процессе изготовления использованы станки — «улитка», «волна» и пресс.

Как видно из всего вышеперечисленного, метод холодной ковки не требует больших финансовых затрат и довольно лёгок в освоении, поэтому если вы решили начать обучение кузнечному делу именно с этого метода, то вы поступили правильно.

Декоративная холодная ковка своими руками

Автор На чтение 6 мин Просмотров 4.7к. Опубликовано 02.08.2021

Как выполняется декоративная ковка своими руками? Изделия, изготовленные посредством декоративной ковки, имеют роскошный внешний вид, отличаются оригинальностью и неповторимой красотой. Холодная художественная ковка металла может производиться самостоятельно в домашней мастерской.

Схема кованых ворот.

В настоящее время очень популярны эксклюзивные предметы, изготовленные художественной ковкой, они представляют собой шедевры декоративного искусства. Мастер, который освоил искусство художественной ковки, может изготовить своими руками кованые ограды и калитки, красивую отделку балконов, мебели, мангалов и других предметов для дома и дачи, не только для своей семьи, но и для друзей и знакомых.

Изделия холодной ковки очень популярны и высоко ценятся. Поэтому овладение навыками декоративной ковки может стать неплохим способом пополнить семейный бюджет.

Содержание

1. В чем заключается холодная ковка металла
2. Инструменты для холодной декоративной ковки
3. Изготовление кованой подставки для цветов своими руками
4. Холодная ковка своими руками для украшения сада

В чем заключается холодная ковка металла

Инструменты для холодной ковки: молот, гнутик, улитка, твистер, волна, объемник и другие.

Для выполнения декоративной холодной ковки необходимо выделить специальную мастерскую. Для производства работ понадобятся инструменты для гнутья металла. В мастерской должно быть хорошее освещение.

Холодная художественная ковка металла представляет собой сгибание металлических прутов небольшого диаметра при помощи простого оборудования.

Такой способ создания кованых изделий является более простым, чем горячая ковка, для которой требуется сложное оборудование и знания кузнечного дела. Многие кованые изделия, выполненные горячей ковкой, можно создать и методом холодной художественной ковки.

Наиболее сложным этапом холодной ковки является сварка готовых деталей. Ее выполняют после того, как будут изготовлены изделия из гнутых металлических прутов. После сварки зачищают сварочный шов и красят готовую конструкцию. Поэтому, чтобы освоить искусство холодной ковки, необходимо обладать навыками сварщика.

Сначала мастер создает на бумаге эскиз готового изделия, а затем по намеченному чертежу изготавливает все детали и узоры сгибанием металлических прутьев.

Вернуться к оглавлению

Инструменты для холодной декоративной ковки

Наковальня: а – рог; б – хвостовик; в – лицо; г – углубление для пробивания отверстий; д – отверстие для установки подкладного инструмента; е – площадка для рубки металла; ж – башмак.

Материалы и инструменты:

• металлические пруты;
• сварочный аппарат;
• специальные трафареты;
• краска.

При помощи такого оборудования можно изготовить около 10 квадратных метров изделий в день. Ручные приспособления для холодной ковки являются достаточно прочными. С их помощью можно изготавливать различные кованые узоры.

Приспособления для ковки можно изготовить своими руками. Они обладают различными возможностями.

Первое приспособление — гнутик. С его помощью мастер изгибает металлический прут под определенным углом и выполняет полукруг заданного диаметра.

Фонарик создает кованые изделия в форме фонаря.

Улитка создает различные завитки, изгибы, спирали и другие узоры.

Объемная заготовка необходима для создания объемных деталей.

Волна придает изделиям волнообразную форму.

Твистер предназначен для закручивания прута относительно параллельной прямой.

Основные процессы холодной ковки — это пресс и гнутье. Эта работа выполняется без нагрева металла. Материал сгибают в холодном виде.

Способы устранения утяжины.

Прочность готовых изделий повышается, а гибкость их снижается.

Чтобы повысить прочность конструкции, между каждым этапом ковки выполняют термическую обработку материала.

Кованые изделия можно выполнять автоматически на станках. Ручная работа не уступает механизированной по прочности и красоте готовых изделий.

При выполнении холодной ковки при помощи одного трафарета можно изготавливать много изделий. При горячей ковке трафареты не применяют.

Холодную ковку можно осуществлять с металлом небольшой толщины, потому что изгибать толстый материал невозможно без подогрева.

Методом декоративной ковки можно изготовить следующие изделия:

• фигурные решетки;
• узоры для ограждений и ворот;
• предметы мебели;
• отделку для мебели;
• сувениры;
• оправы для зеркала;
• подставки для цветов, свеч, посуды;
• украшения зданий;
• перила, козырьки.

Вернуться к оглавлению

Изготовление кованой подставки для цветов своими руками

Различные приемы гибки: а, б, в – с помощью подложек; г – в вилке; д – на гибочной плите.

Материалы и инструменты:

• сварочный аппарат;
• металлическая труба;
• металлические полосы;
• корпус для вазы;
• трафареты;
• краска;
• кисть;
• бумага;
• карандаш;
• угольник;
• линейка.

Сначала делают эскиз будущей конструкции с соблюдением размеров. Чертеж создают в масштабе 1:1.

Благодаря этому можно уточнить количество необходимых деталей и обеспечить правильную сборку изделия.

При помощи чертежа настраивают оборудование.

Затем определяют необходимое количество металла.

Для изготовления подставки в виде вазы для цветов берут металлическую трубу диаметром 30 мм и 10 металлических полос размерами 4х50 мм, а также корпус для основы.

После этого приступают к изготовлению деталей. Дизайн конструкции зависит от того, при помощи каких трафаретов будет выполняться изделие.

Способы скручивания: а – в тисках с ограничительной трубой; б – двумя клещами; в – в тисках; г – с неподвижным закреплением двух концов.

Эскиз поможет правильно изготовить конструкцию вазы. Трафареты придадут изделию оригинальную узорчатую форму.

После изготовления деталей по трафаретам приваривают все детали к одной трубе, которая станет основой вазы.

Для начала не нужно изготавливать слишком много мелких деталей, так как это создаст определенные трудности при сварке.

Затем выполняют шлифовку сварного шва.

Готовое изделие необходимо окрасить.

На этом изготовление подставки для цветов своими руками закончено.

Вернуться к оглавлению

Холодная ковка своими руками для украшения сада

Освоив основные принципы декоративной ковки, можно изготовить различные изделия для украшения сада своими руками.

Художественная ковка металла своими руками позволит изготовить кованые калитки и ограды. При этом можно использовать сочетания кованых деталей с другими материалами.

Красиво будет смотреться на участке кованая садовая мебель, выполненная своими руками. Можно изготовить кованые скамейки, отделку для дачных столов и стульев.

Превосходно будут выглядеть кованые садовые мостики с тонкими ажурными деталями. Такой мостик придаст саду роскошный классический стиль.

Холодная ковка своими руками позволит создать и другие изделия. Можно изготовить кованые лестницы и опоры, перголы и арки, дачные мангалы. Кованые садовые светильники создадут особое очарование.

https://moyakovka.ru/youtu.be/lXzm3RtqxS8

Художественная ковка беседок и навесов придаст саду романтическое настроение. Кованые козырьки и навесы не только украсят дачный участок, но и будут выполнять необходимые функции для защиты от дождя и яркого солнечного света.

Художественная ковка существует несколько веков. Во все времена кованые изделия являлись украшением любого здания, городского ландшафта, парков и садов, мебели и интерьера. Изделия, выполненные своими руками, придадут вашему дому респектабельность, роскошь и уют, будут радовать вас своей красотой и оригинальностью.

20 самодельных чертежей и руководств для любого уровня навыков

Автор: Ashley Ziegler
| 23 июля 2020 г.

Если вам нравится ковать металлы и делать собственные ножи, топоры или молоты, возможно, стоит потратить время на создание кузницы дома, чтобы вы могли совершенствовать свои навыки (или просто поиграть, если это что вы хотите сделать).

Несмотря на потрясающую работу, кузницу на самом деле довольно легко сделать. Ознакомьтесь с некоторыми интересными планами и учебными пособиями, чтобы вы могли создать свою собственную самодельную кузницу.

Суповая кузница

Источник

Эта самодельная кузница очень проста, и ее основная часть — суповая банка.

Несмотря на то, что кузница простая и маленькая, человек, который ее построил, смог использовать ее для изготовления небольшого ножа.

Как сделать кузницу для супа по инструкциям

Кузница для пропана

Источник

Есть много разных способов сделать кузницу для пропана, и это только один из них.

Ознакомьтесь с пошаговыми инструкциями (с картинками) по созданию этого на Imgur.

Самодельная пропановая кузня от Imgur

Гриль-горн Easy Recycled

Источник

Чтобы сделать эту кузницу, вам понадобится старый гриль.

Вы можете использовать гриль, который есть у вас дома (но только если вы не планируете снова на нем жарить), или взять его в комиссионном магазине или на свалке.

Как сделать угольную кузницу из старого пропанового гриля из войлочного магнита

Газовая кузница для огнеупорного кирпича

Источник

Вам не обязательно красить и персонализировать свою кузню, как это сделал этот человек, но это точно не повредит.

Вы можете сделать эту кузницу всего за несколько шагов, используя огнеупорные кирпичи.

Как построить кузницу (газ) по инструкциям

Изготовленная на заказ кузница

Источник

Когда дело доходит до изготовления кузни, не существует универсального плана, поэтому так много людей делают свои собственные потребности.

Если вам нужна небольшая помощь в изучении того, как сделать кузницу, которая работает на вас, посмотрите это видео на YouTube, чтобы получить некоторые рекомендации.

Моя кузнечная пропановая кузница Build от Makin Sumthin from Nuthin/YouTube

Кирпичная кузница

Источник

Создание кузницы из кирпичей — хороший способ получить прочную конструкцию, которая никуда не денется.

Более того, кирпичная кузня более эстетична, чем некоторые другие самодельные кузницы, так что вы можете держать ее на заднем дворе, и она не будет бельмом на глазу.

Самодельная кузница от ThisWoodwork/YouTube

Большая дровяная кузница

Источник

Вот еще один отличный пример кузницы, сделанной из выброшенного танка.

Этот бак разрезан на две части. Это уникальный и эффективный способ сделать работающую кузницу.

Самодельная кузница, завершенная часть. 2 by Simply Gridless/YouTube

Кузница для тормозных барабанов

Источник

Вы когда-нибудь задумывались построить кузницу с использованием тормозного барабана?

Это действительно простой проект «сделай сам», который интересно делать и он отлично работает.

Как сделать кузницу для тормозных барабанов из Instructables

Кузница для сверхгорячего пропана

Источник

Если вам интересно, как сделать кузнечную кузницу, вот она.

Это еще одна пропановая модель, но она предназначена для очень, очень горячего нагрева и подходит для больших кусков металла для более крупных проектов.

Самодельная кузница на пропановом газе для кузнечного дела от Rick Rabjohn/YouTube

Высокая и сильная кузня

Источник

Эта металлическая кузница требует на несколько шагов больше, чем некоторые другие модели, но работает очень хорошо.

Для этой кузницы вы сжигаете уголь вместо дерева, что немного легче поддерживать в процессе.

Самодельная угольная кузница от Гильдии кузнецов

Базовые чертежи ковки

Источник

Если вы просто хотите поиграть, эти чертежи базовой кузницы идеальны.

Нет необходимости строить что-то необычное, если вы только начинаете, достаточно простого плана.

Как сделать простую кузнечную кузницу из Storm the Castle

Кузнечная кузница

Источник

Эта кузница разработана специально для кузнечных работ, таких как ножи.

Вы можете воссоздать эту кузницу всего за шесть шагов, используя руководство от Instructables.

Как сделать Кузницу Кузнеца из Instructables

Высококачественная Кузня

Источник

Вот еще одна версия пропановой кузни, но она выглядит очень качественно благодаря покраске.

Строитель этой кузницы делает важное замечание, что любой, кто пытается сделать это дома, должен быть удобным и иметь опыт работы с пропаном.

Как сделать кузню на пропане из Instructables

Компактная кузница

Источник

Помимо того, что кирпичная кузня выглядит лучше, чем другие кузницы, ее также можно сделать для небольших помещений.

Эта кирпичная кузница очень компактна, но размер не умаляет ее мощности.

Самодельная кузница из Instructables

Надежная газовая кузница

Источник

Эта газовая кузница сделана из надежно сложенного огнеупорного кирпича.

Идеальный размер для изготовления ножей и лезвий.

Как сделать самодельную мини-кузницу из TheGeekPub/YouTube

Кузнечная кузница

Источник

Вот отличная самодельная кузня, которую вы можете использовать для вдохновения для своего собственного проекта.

Он сделан из старого кислородного баллона и облицован цементной арматурой для контроля огня и тепла.

Самодельная кузнечная кузница от HomemadeTools

Высокая стоячая настольная кузня

Источник

Вместо огромной кузницы рассмотрите возможность встроенного небольшого стола.

Для этого не нужно много деталей, и это очень легко сделать. Проверьте Выбор Галки, чтобы узнать больше об этом.

Самодельная кузница из игры «Выбор галки»

Переносная кузнечная кузня

Источник

Эта переносная кузнечная кузница отлично подходит, если вы используете ее нечасто и хотите хранить ее подальше.

Он по-прежнему достаточно велик для больших проектов, но при этом достаточно компактен, чтобы его можно было легко убрать между использованиями.

Самодельная переносная кузница из Brilliant DIY

Наземная кузня

Источник

Вам не нужно делать кузницу из воздушного резервуара или другой большой конструкции, вы также можете сделать ее на земле.

Вам понадобятся камни или кирпичи, чтобы окружить его, но вы можете построить кузницу, которая очень похожа на кострище на заднем дворе.

Как сделать самодельную наземную кузню по инструкциям

Железная кузня

Источник

Это еще один отличный пример конструкции железной кузницы, которую вы можете сделать дома.

Ознакомьтесь с деталями этой железной кузницы от HomemadeTools.

Самодельная железная кузня от HomemadeTools

Заключение

Какова бы ни была ваша цель создания кузницы, скорее всего, вы сможете получить именно то, что хотите, сделав ее самостоятельно, используя большое количество переработанных продуктов. Это тот инструмент, который не должен быть красивым или броским, он просто должен выполнять свою работу.

Самое главное, что нужно помнить при изготовлении кузницы своими руками, — это выбрать дизайн в зависимости от уровня ваших навыков. Огонь и газ, очевидно, опасны вместе, поэтому убедитесь, что вы знаете, что делаете, прежде чем погрузиться в работу. В противном случае наслаждайтесь процессом и своим законченным проектом!

Как построить кузницу

.

POP Projects — это коллекция новых и классических проектов более чем вековой истории Popular Mechanics . Осваивайте навыки, получайте рекомендации по инструментам и, самое главное, создавайте что-то свое.

Если вы хотите работать с металлом, вам придется столкнуться с одной вещью: вам нужно тепло. С его помощью вы можете заставить самый прочный металл подчиниться своей воле. Без него вы никогда не овладеете этим упрямым материалом.

На протяжении многих лет я был разочарован своей неспособностью работать с горячей сталью. Я соединил металл болтами, сварил и припаял. Но я не мог придать ей форму, и столь обширные области механического царства были для меня недоступны.

Но кузнечное дело никогда не казалось чуждым. Мой отец металлург, потомок 19 поколения.кузнецы 19-го века и родившиеся в Германии судостроители, чьи кузницы разбрасывали искры над берегами Эльбы и Северного моря. Я вырос в сельской местности Коннектикута среди механиков-янки, которые могли выковать все, что угодно, построить что угодно, что угодно починить, и всю свою жизнь я пытался соответствовать стандартам этих старожилов. Было нетрудно, наконец, решиться сделать еще один шаг и научиться некоторым навыкам кузнечного дела.

Строительство кузницы

Popular Mechanics

Может быть, из-за того, что наша промышленность по производству дымовых труб находится в упадке, все большее число американцев чувствуют потребность в ремонте металлообработки в домашних мастерских. Ассоциация художников-кузнецов Северной Америки насчитывает 4000 членов-любителей и профессионалов. По некоторым оценкам, сегодня в этой стране больше кузнецов, чем в 1800-х годах. И вам не нужно долго рыскать, чтобы найти десятки веб-сайтов, предлагающих дружеские — даже страстные — советы ремесленников, а также оборудование, начиная от наковальни и щипцов и заканчивая пневмомолотами.

Во-первых, мне нужна кузница. Я подумывал о покупке бензиновой модели, но дело в том, что я хотел построить свою собственную. Так что я остановился на проекте, который можно реализовать за полдня, используя детали, купленные в домашнем центре, на складе строительных материалов и в магазине автозапчастей. Кузница будет сжигать уголь, а не газ, чтобы упростить задачу. И у дизайна было еще одно достоинство, по крайней мере, насколько я мог судить. Он был основан на планах, опубликованных в Popular Mechanics в июле 1941 года.

Popular Mechanics

Я заручился помощью Майка Аллена, бывшего старшего автомобильного редактора Popular Mechanics и отличного слесаря. Он взглянул на старые планы и сказал: «Конечно, мы можем построить это». В течение нескольких дней дом Майка и магазин за ним бурлили от активности, когда парень из UPS быстро доставил 275-фунтовую наковальню, инструменты, материалы и четыре 50-фунтовых ящика с кузнечным углем, отправленные из Пенсильвании.

Когда припасы были доставлены, мы приступили к строительству кузницы, начиная с подставки. Я вырезал стальные детали и передал их Майку, который разложил их в цехе, скрепил зажимами и временно приварил прихваточным швом небольшими кусками стали.

Прикрепив подставку, он откинул маску и протянул мне сварочный пистолет: «Возьми его отсюда». Я надел маску и продолжил с того места, на котором он остановился. Пока я работал, Майк склонялся над моим плечом и давал советы. «Получите больше наплавленного металла на вертикальных поверхностях», — сказал он. «Вы получаете слишком много брызг, уменьшите скорость движения и вылет электрода». Когда мне стало трудно видеть сквозь сварочный свет и дым, он сказал: «Смирись с этим. Смотри на сварочную ванну, а не на дугу». За эти полчаса я узнал о сварке больше, чем за годы, проведенные в одиночестве.

A Few Blacksmithing Tools You’ll Need

Ridgid Forged Anvil Model 12

$1,967 at millsupplies.com

Caliburn Blacksmith Wolf Jaw Tongs

$52 at Amazon

Plumb 48-Ounce Blacksmith Hammer

$51 на Amazon

Шаровой молоток Vaughan на 40 унций

30 долларов на Amazon

Forge: Раковина из нержавеющей стали с двумя чашами служит центром нашей кузнечной установки. Один бассейн заполняется водой, образуя закалочный бак. Другой облицован печным цементом, а затем покрыт огнеупорным кирпичом, уложенным на место без раствора. Чугунная крышка сливного отверстия в полу, наложенная на слив раковины, образует фурму, порт, через который поток воздуха (подаваемый цеховым вакуумом) попадает в угольный пласт снизу.

Огнеупорный цемент, кирпич: Огнеупорная глина Rutland Черная печь Цемент был залит в раковину, чтобы защитить ее. Огнеупорный кирпич продается в каменных центрах.

Forge Fuel: Penn Keystone Coal продает полностью горящий битуминозный и антрацитовый кузнечный уголь в 50-фунтовых мешках, защищенных картонной коробкой. Один фунт предлагает удивительные 14 373 БТЕ.

Капюшон и вентиляционное отверстие: листовой металл двадцатого калибра и 5-дюймовый. оцинкованная дымовая труба образовывала колпак и вентиляционное отверстие горна. Материалы обычно доступны в домашних центрах.

После того, как мы закончили стенд, мы склепали из листового металла капот и сделали дымоход из 5-футового куска дымовой трубы. Затем мы затерли в раковину огнеупорный цемент (такой, который используется в печах и обжиговых печах). Мы проложили трубу из стали и ПВХ от слива к выходному отверстию на заводском пылесосе. Одна и та же линия будет подавать воздух как к раковине (для питания огня), так и через Y-образное соединение к другой трубе, ведущей в дымоход (чтобы вытягивать дым вверх и наружу). Мы установили клапан, чтобы направить воздух туда, куда нам нужно.

Мы также вырезали обработанный под давлением пиломатериал 4 x 4, чтобы сделать блок для наковальни, затем подняли наковальню на блок с помощью буксирного ремня, прикрепленного к электрической лебедке, установленной на потолке. Наконец, мы забили стальной плоский шток толщиной 1/8 дюйма в ремни, чтобы прикрепить наковальню к ее блоку. Поверьте мне, 15 минут, проведенных за кучкой холодного оружия, могут убедить любого в необходимости кузницы.

Теперь нам нужно было оставить цемент для печи на ночь.

Разжигание угля

Я пришел в магазин Майка рано утром и обнаружил, что он возится с чашкой кофе в руке и еще одной, недавно налитой, ожидающей меня на верстаке. — Готов к огню? он спросил.

Мы вынесли горн на улицу и при легком осеннем ветре использовали пропановую горелку, чтобы поджечь крошеную транспортировочную бумагу и растопку, отколовшуюся от поддона, на котором перевозилась наковальня. Когда огонь был ярким и горячим, мы подсыпали в него немного угля и с тревогой наблюдали, как он испускал слабый желто-зеленый сернистый дым. Мы добавили больше топлива. Огонь упорно тлел, но когда мы включили мощный пылесос, поток воздуха сбил нашу маленькую угольную кучу с места. Мы оттолкнули тлеющие куски стальным стержнем и попытались снова, но безуспешно.

Пару минут спустя мы вытащили металл и обнаружили, что он просто стал светло-голубым — все еще недостаточно тепла.

Майк схватил воздушный шланг и сопло от своего магазинного компрессора и применил легкую тягу. Теперь уголь начал светиться. Мы добавили еще топлива, и дым почти исчез. Мы снова включили магазинный пылесос. При этом из кузницы донесся впечатляющий грохот, и центр угольной кучи покраснел, как светофор. Через несколько мгновений из топлива вырвалось ярко-желтое пламя, а затем над ним образовалось призрачное голубое свечение. Когда он парил, синий свет выглядел как живое существо.

Когда уголь начал хорошо разгораться сам по себе, я взял в цехе кусок металлолома и закинул сталь в слой вулканического топлива. Пару минут спустя мы вытащили металл и обнаружили, что он просто стал светло-голубым — все еще недостаточно тепла. Майк повернул клапан, чтобы весь воздух, выходящий из пылесоса, устремился в огонь, подпитывая пламя. (Вот откуда взялся старый кузнечный термин «полный взрыв».) Мы с трепетом наблюдали, как в центре угля возникло желто-белое свечение, а сталь растворилась в ярком свете. Свет был слишком интенсивным, чтобы смотреть на него без защитных очков.

Работа со сталью

Пару минут спустя я взял щипцы и вытащил сталь. Конец теперь светился ярко-желтым светом и извергал искры — температура, должно быть, была около 1900 F. Я положил металл на край наковальни и взял наш кузнечный молот весом 48 унций. Нескольких ударов хватило, чтобы стержень аккуратно изогнулся.

После десятилетий, проведенных в борьбе с ножовками и заклепочными пистолетами, я не могу передать вам, как приятно было ударить молотком по раскаленной стали и согнуть ее, как пластилин. Механическое правосудие свершилось.

Последовал долгий день, пока мы с Майком практиковались в основах векового кузнечного ремесла: сгибание, сплющивание, скручивание, сужение и осадка — удары по прутку, чтобы утолщать и увеличивать его горячий конец. Мы использовали угловое железо, чтобы сделать лучший инструмент для работы с углем, который я когда-либо видел, — изогнутую кочергу, достойную кузнечного цеха верфи. И мы почувствовали достаточно смелости, чтобы попробовать выковать долото для сноса из прутка инструментальной стали диаметром 3/4 дюйма, материала с высоким содержанием углерода, который намного прочнее, чем материал, который можно найти в хозяйственных магазинах. Нам пришлось три раза пропитать сталь кузнечным огнем и несколько минут махать молотом, прежде чем она начала поддаваться.

Некоторые базовые навыки кузнечного дела

На закате мы прекратили работу и позволили топливному слою остыть в пепел. Мы подмели цех и убрали инструменты на ночь, уже планируя будущие проекты. Научиться строить кузницу и основам кузнечного дела за два дня было хорошей работой. Но у Майка были планы на змеевидную железную стойку для хранения мотоциклетных шлемов, в то время как я хотел еще раз придать форму своим собственным инструментам, разработанным специально для моих нужд.

Вот как я представляю, что железный век начался в предыстории, в кузнице, подобной той, которую археологи нашли разбросанной по всей Африке и Ближнему Востоку. Какому-то парню нужен был инструмент получше, и он придумал, как его сделать.

Уже стемнело, когда я сел в машину и направился домой. Выезжая на трассу и в пробку, я по-новому увидел задние фонари впереди идущей машины. Только сегодня вечером они не представляли хлопот. Они были похожи на гигантское ложе раскаленных углей, ожидающих своей стали.

Рой Берендсон

Старший домашний редактор

Рой Берендсон более 25 лет проработал в Popular Mechanics, где он писал о столярных работах, каменной кладке, покраске, сантехнике, электрике, деревообработке, кузнечном деле, сварке, уходе за газоном, использовании бензопилы.
