Как сделать своими руками колун: 6 идей как сделать колун для колки дров своими руками

Самодельный колун для дров — приспособление для колки своими руками

Необходим ли колун для дров, если в хозяйстве имеется топор? Автономное отопление, использующее древесный материал, до сих пор является приоритетным в тех населенных пунктах, где отсутствует магистральный газ и возникают перепады электроэнергии. Колун для дров отличается от топора функциональной нагрузкой. Если топор способен в значительной степени оттачивать деревянную деталь, то колун – идеальный способ для получения грубого чернового контура.

Примечание: Простыми словами, расколоть полено на несколько крупных частей за один удар гораздо проще, используя такой приспособление, как колун. Его можно изготовить своими руками.

Содержание

• 1 Виды и особенности
• 2 Гидравлика
• 3 Винтовая передача
• 4 Выбор

Виды и особенности

Различаются колуны для дров на два основных типа:

• механический;

Механический колун для дров

• с электроприводом.

Колун с электроприводом для дробления дров

Механический колун, который имеет ручной привод, несложно сделать своими руками. Чертежи его просты, а принцип работы заключается в упрощенных механических движениях.

Работа механического колуна с пружиной

Самодельный колун состоит из:

• металлического клина;

Клин для дров

• пружинного механизма.

Механизм для рубки дров

Настраивается такой колун регулированием пружины. Изменяя ее положение, уменьшая или увеличивая расстояние до рабочего клина, можно обрабатывать поленья разной длины. Колун с ручным приводом используется вместе с твердым основанием. На него устанавливается полено, а работник, поднимая вверх колун, с небольшим усилием опускает на материал, раскалывая его.

Именно клин играет роль «раскалывателя». Пружина позволяет механизму возвращаться в исходное положение для следующей партии дров. Главными вспомогательными силами в работе механического колуна являются: сила тяжести и упругости стального клина.

Большое преимущество приспособления перед стандартным топором заключается в снижении нагрузки на работника при раскалывании дров. Это в значительной степени оптимизирует работу, позволяет за один и тот же промежуток времени расколоть больше поленьев, чем при аналогичных действиях топором.

Обычный колун для дров с коротким плечом

Электрический или колун с электроприводом еще больше облегчает задачу работнику. Основная функциональная деталь, после запуска электродвигателя, постоянно вращается. Оператору остается только устанавливать новую партию поленьев для раскола.

Рабочая деталь такого механизма – конус с определенным углом. Он имеет винтовую нарезку. В процессе вращения, благодаря спиралевидному конусу, элемент беспрепятственно входит в древесину. Работающая деталь в буквальном смысле разрывает волокна древесины, что упрощает расколку.

Электрический колун для дров

Электрический колун для дров имеет также рабочий вал и рубящий наконечник. На концах вала имеются пазы, в которые устанавливается шкив ременной передачи. Вал крепится к станине благодаря двум креплениям с подшипниками. Однако есть чертежи упрощенного механизма, где показан прямой монтаж конуса на вал.

Примечание: В тех случаях, когда возможен перепад напряжения или перебои в поставке электроэнергии, приспособление можно оснастить двигателем внутреннего сгорания с цепной передачей. Очень важно при работе с таким устройством знать, что на конус, при его вращении, поленья можно подавать только вертикально.

Электрический колун с двигателем от стиральной машины в действии

Гидравлика

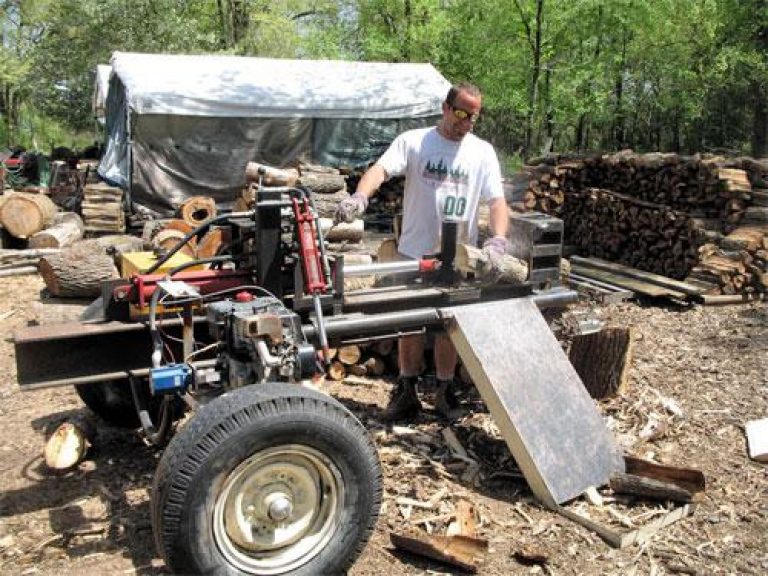

Еще одним видом механического колуна является гидравлический дровокол. Его принцип работы основан на использовании энергии сжатой жидкости. В этом случае давление передается рабочему поршню через жидкость. Он, в свою очередь, оказывает давление на бревна.

Гидравлический колун в действии

При изготовлении такого колуна своими руками важно обратить внимание на станину. Она должна быть сделана из стального швеллера с толстыми стенками. По ней будет осуществляться ход поршня с режущим элементом. Применение такого механизма позволяет за один ход получить расколотые бревна на несколько частей. Важно при таком способе кола обзавестись дополнительными направляющими.

При выборе гидравлического колуна для дров важно обращать внимание на максимальную длину обрабатываемого полена (она должна быть до 63 см) и усилие давления (до 9 т). При таких параметрах устройство с легкостью за 2 секунды раскалывает полено в 40 см диаметром.

Винтовая передача

Еще один тип устройства, который использует передачу винт-гайка. Принципом работы такого приспособления является преобразование вращательного движения винта в поступательное движение гайки. Устройства даже небольшого размера дают возможность при минимальном физическом усилии раскалывать поленья на несколько частей.

Винтовой дровокол

Винтовой дровокол может быть нескольких типов:

• бытовые – чаще всего встречаются в частных домах; могут быть мобильными, если каркас снабжен осью с парой колес;
• промышленные – это целые комплексы, которые используются на пилораме и требуют профессионализма в обращении.

По типу установленного привода винтовые устройства делятся на:

• электро;

Электровинтовой колун

• бензиновые.

Бензиновый колун

Электродровокол способен работать от двух типов сетей: одно­- и трехфазной. Так как провести на участок три фазы – достаточно дорогостоящее мероприятие, большинство потребителей выбирает модели на одну фазу.

По типу резьбы винтовой дровокол может быть:

• с метрической резьбой – имеет меньшую надежность, так как данный тип резьбы быстрее истирается, есть риск соскакивания полена;
• с упорной резьбой – благодаря достаточной форме и остроте она хорошо врезается в дерево, является более долговечной.

Колун и топор своими руками

Цены на колуны для дров зависят от их типа. И, естественно, с приводами устройства дороже. Тип двигателя также влияет на стоимость. В среднем колун с двигателем внутреннего сгорания дороже электрического на 15%.

Выбор

Самыми важными нюансами при выборе удобного колуна являются:

1. Материал ножа. Данная деталь должна изготавливаться из закаленной стали. Такой элемент прослужит очень долго.
2. Безопасность. Качественное оборудование должно быть оснащено двухрычажной системой, которая будет осуществлять блокировку. Это минимизирует риски травмирования при использовании колуна. Работник удерживает рычаги руками, отпуская один из них, устройство останавливается.
3. Упор. Самыми удобными агрегатами будут те колуны, в которых установлен регулированный по высоте упор. При изготовлении приспособления своими руками на эту деталь также важно обращать внимание. При такой настройке расколка дров будет происходить с минимальными нагрузками для человека, а значит, с большей производительностью.
4. Удобство. Если колун изготавливается своими руками, работник имеет возможность подогнать все параметры под личный комфорт. Если же оборудование приобретается, стоит обращать внимание на возможность его передвижения и удобство использования.

В заключение остается добавить, что своими руками проще всего сделать устройство для колки дров, используя слегка заостренный стальной клин и деревянную ручку. Но если предстоит значительный объем, например, заготовка на зиму, тогда своими руками либо приобретать устройство для колки дров нужно в полном комплекте и желательно с приводом.

Тестирование колуна в условиях российской зимы

Колун для дров своими руками: чертежи, приспособление, самодельный

Краткое содержание

• 1 Виды колунов
• 2 Самостоятельное изготовление
• 3 Видео: Механический топор – колун на пружине

Колуны качественным образом отличаются от топора – традиционного приспособления для рубки дров. Топор считается более универсальным инструментом, а колун способен выполнять только одно задание – колоть деревянные заготовки на мелкие части. Также топоры активно используют в ювелирной работе.

Виды колунов

Винтовой электромеханический дровокол колун

Современные технологии обработки дерева ушли далеко в развитии, вследствие этого появились разные «помощники» дровосекам:

• Механический колун используется в промышленных целях, где требуется большая скорость обработки дерева. Механизм приводится в действие специальной машиной и дополнительным утяжелением (от 100 кг до 1 тонны, в зависимости от модели). Нередко механический аппарат встречается и в домашнем хозяйстве. А некоторые из них местные умельцы делают своими руками. Механизм приводится в действие пружиной, которая крепится к рабочей рукоятке. После завершающего движения пружина создает сопротивление, за счет которого противовес возвращается в исходное положение. Приспособление для колки дров приводится в действие за счет механического усилия руки.
• Механический колун с приводом. В простонародье такой тип колуна известен более, как электрический. По принципу действия ничем не отличается от вышеописанного. Единственное, что указывает на их разницу – это электродвигатель, который приводит в действие все оборудование. Механические приспособления для раскалывания дров часто делают своими руками в сельской местности или на дачах.
• Гидравлический дровокол. Этот вид механизма использует энергию сжатой жидкости. В основе действия механизма лежит принцип гидравлического пресса. Большинство моделей оснащается дополнительными лезвиями, за счет которых происходит раскалывания заготовки сразу на несколько частей.
• Дровокол на винтовой передаче. Этот тип устройства работает на винтовой передаче, то есть, его работа основывается на преобразовании вращательного движения колуна с наружным винтом в поступательное движение гайки. Такой колун для дров хорошо справляется со своей задачей. Эта модель отличается высокой производительностью и точностью работы. Своими руками сделать такое оборудование почти невозможно и даже опасно.

Гидравлический дровокол
[ads-mob-1][ads-pc-1]

Самостоятельное изготовление

Колун для дров своими руками

Не у всех есть возможность приобрести дорогую модель, поэтому большинство дачников и сельских жителей предпочитают самодельный рассекатель дров. Практика показала, что своими руками можно сделать много чего. Итак, приступим.

Для изготовления вам понадобятся: чертежи приспособления, толстый лист стали (примерно 10 мм), сварка, молоток и плоскогубцы. Толстый лист стали затачивается с обеих сторон под острым углом на заточном станке. В конце должно получиться лезвие с двусторонней заточкой. Стоит отметить, что на работу с заточным станком уходит слишком много времен, поэтому для ускорения работы можно использовать болгарку – отрежьте ненужные куски стали под углом. Обрезок шлифуется на заточном станке до необходимых параметров.

На самодельный колун необходимо наварить две металлические трубы с обеих сторон небольшого диаметра (30 мм вполне достаточно). Делается это для того, что устройство, сделанное своими руками, не застревало в чурках. Помните, чем надежнее закреплены заготовки, тем проще вынимать колун для дров из брусков.

Боковые пластины, которые также навариваются на стальную пластину, изготавливаются из листа нержавейки, толщиной 5 мм. Обе кромки затачиваются под углом 45 градусов. Делается это для того, чтобы в момент удара ни возникало сильного сопротивления со стороны самодельного приспособления. Для приваривания металлических пластин вам понадобится помощник, который будет держать заготовку своими руками, пока вы работаете со сваркой.

Для придания дополнительной жесткости конструкции пластины можно закрепить шпилькой М8. Пластины, сделанные своими руками, накладываются на полотно под углом 45 градусов, это главное требование. На вставленную шпильку необходимо надеть жесткую пружину, которая будет выполнять роль амортизатора при ударе. Пружина крепится гайками такого же размера, что и шпилька.

Колун для дров

Колун для дров почти готов, осталось приварить проушину, в которую вставится топорище. В качестве заготовки для проушины можно использовать водопроводную трубу с диаметром 40 мм и длиной 80-100 мм. Чтобы отрезать такую толстую трубу вам понадобится помощь партнера – путь он держит своими руками трубу, пока вы режете.

Круглую трубу необходимо сплющить при помощи молота. Бить по металлической трубе необходимо до тех пор, пока она не начнет обретать овальную форму. Немного помучавшись и получив отверстие для топорища овальной формы, привариваем его к заготовке.

Что касается рукоятки, то сделать ее можно также своими руками. Особых требований к рукоятке топорища нет, главное, чтобы вам было с ней удобно работать. Длинная рукоять уменьшает точность, но увеличивает силу удара.

Принцип работы такого колуна достаточно простой: при ударе торцевой части по деревянному полотну заточка приникает острием внутрь. Стоит только полотну углубиться больше чем на 20 мм, в древесину дополнительно впиваются заточенные боковые пластины. Чем глубже колун войдет в древесину, тем сильнее раздвинутся боковые пластины, разрывая древесину на два куска. Эта модель хороша тем, что не требует от своего владельца долгой адаптации к приспособлению. Уже после нескольких ударов вы научитесь рассекать полено за один мах.

Таким образом, изготовление колуна не отличается сложностью процессов и не требует от человека особых знаний или умений в пользовании инструментами. Все, что необходимо – это четко придерживаться чертежа и внимательно перечитывать инструкции перед тем, как что-то сделать.
[ads-pc-2][ads-mob-2]

Видео: Механический топор – колун на пружине

Сергей

sergii852@gmail. com

| + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Как сделать сербский тесак для поваров

Наше последнее заказное лезвие — сербский тесак для поваров, сделанный из углеродистой стали 1084.

Местный подрядчик запросил его. Он много готовит в походе, и ему нравится этот стиль.

Вот как Терран Маркс, кузнец из кузницы округа Браун, создал его для своего клиента от начала до конца.

Как сделать сербский поварской тесак

Первое решение, которое вы должны принять в любом кузнечном проекте, это сталь.

Выбор правильной стали с правильным контактом с углеродом может означать разницу между успехом и неудачей.

Для этого проекта скалывателя я выбрал обычную, простую в обработке марку углеродистой стали: 1084.

Размер стального приклада

Тесак должен быть довольно широким: не менее 4 дюймов от стержня до края ножа.

Я купил кусок длиной 36 дюймов и толщиной 3/16 дюйма в компании Jantz Knife Making Supply за 81,89 доллара (включая доставку из Оклахомы в Индиану).

Основываясь на своих измерениях, я знал, что могу сделать несколько ножей из одного куска. Это оправдало затраты.

Шаг первый: макет ножа и нанесение трафарета

Доставка стали из штата Оки заняла несколько дней. (Неудивительно, учитывая, насколько заняты эти люди.)

Я отнес его в магазин и сначала начал набрасывать базовый дизайн на куске дерева.

Мне нравится начинать с обрезков древесины, потому что они:

• Легко режут.
• Легко исправить.
• Недорого.
• Прочнее бумаги или картона, поэтому я могу использовать его повторно.

На фото видно, что мне пришлось немного подправить кончик ножа.

При длине 9 дюймов он выглядел слишком коротким. Поэтому я добавил еще один дюйм и продолжил наклон позвоночника.

Мне нравится добавлять грубые положения штифтов рукоятки, чтобы лучше визуализировать лезвие целиком.

Примечание. Я обвел свой деревянный трафарет таким образом, чтобы тратить как можно меньше материала. Это затрудняет резку, но оно того стоит, если вы пытаетесь получить несколько ножей из одного куска.

Шаг второй: вырезание базовой формы ножа

Я использовал угловую шлифовальную машину DeWalt на 7 ампер с отрезным кругом 4-1/2 дюйма, чтобы вырезать форму ножа.

Пробраться между двумя тесаками было непросто. Когда я сделаю это снова, я оставлю больше места между ними, чтобы я мог немного больше «выдумывать».

После того, как они были вырезаны, я сгладил и отшлифовал все шероховатости с помощью стандартной настольной шлифовальной машины. Здесь не нужно ничего вычурного.

Шаг третий: создание сербского шеф-кливера/нормализация

Этот нож представляет собой комбинацию двух типов изготовления лезвия: удаление припуска и ковка .

Я создал базовую форму, вырезав (удалив припуск) и завершив ее ручной ковкой края.

Так же добавил текстуру гальки по просьбе клиента.

При ковке 1084 вы должны работать в горячем состоянии. Рекомендуемая минимальная температура составляет 1500 градусов по Фаренгейту. (cashenblades.com)

После обработки кромок лезвий и текстурирования стали я установил их на бетонный блок для охлаждения/нормализации.

Шаг четвертый: заточка кромки/добавление метки

Когда нож холодный и незакаленный, его гораздо легче затачивать и манипулировать им.

Я использовал два основных инструмента, чтобы придать ему изысканный край:

• Угловая шлифовальная машина с лепестковыми дисками средней и мелкой зернистости.
• Мелкозернистый напильник. Один из моих любимых инструментов для заточки.

Существует множество различных способов заточки лезвия ножа.

Для мясного ножа ручной работы я предпочитаю, чтобы он был простым: скос шириной 1/2 дюйма примерно под углом 20 градусов. Мы не филируем и не разделываем этого грубияна, поэтому нет необходимости в точности на уровне скальпеля.

Я также добавил простую сенсорную метку в скрытом месте.

Знаки касания — это традиционный способ подписи кузнецами своей работы.

Используя штампы из закаленной стали с логотипом своего магазина или своим именем, они оставили отпечаток на стали.

Для этих изделий я использовал простую букву «Т» вместо своего имени на нижней стороне ручки.

Этап пятый: Закалка и отпуск

Закалка

Температура закалки для 1084 не должна превышать 1500 градусов.

Уловка кузнеца для определения правильной температуры закалки состоит из двух этапов:

• Нагревайте деталь до тех пор, пока она не станет вишнево-красной.
• Испытание магнитом.

Если деталь по-прежнему притягивает магнит, постепенно нагревайте ее еще больше и повторите проверку.

Как только он перестанет притягиваться, нагрейте еще немного, чтобы компенсировать потери тепла во время тестирования, а затем погасите.

Я использую масло канолы в качестве охлаждающего средства. Это довольно быстро, что делает его идеальным для 1084 секций толщиной менее 1/4 дюйма. Свыше этой толщины воду или рассол можно использовать с особой осторожностью (вы рискуете растрескиванием и микротрещинами).

Я провел закалку лезвия в металлической ванне с маслом, чтобы большая часть лезвия не попала в масло.

Закалка

Я провел так называемую закалку обоих скалывателей, чтобы уменьшить «твердость после закалки» с 65 HRC (твердость по Роквеллу) до чего-то более мягкого и легко затачиваемого.

При этом применяется нагревание к стержню лезвия и наблюдение за изменением цвета и перемещением к краю лезвия.

Идея в том, что у вас будет достаточно времени, чтобы поймать цвет, прежде чем он зайдет слишком далеко.

Я закали два лезвия примерно до 400 градусов или светло-золотого цвета в крайнем левом углу шкалы закалки выше.

Протестировано с файлом, который теперь можно «захватить». Это указывает на то, что его можно заточить вручную.

Шаг шестой: обращение с сербским тесаком

После термической обработки (циклов закалки и отпуска) пора приступить к работе над ручкой.

Манипулирование само по себе является искусством. Если вы хорошо разбираетесь в деревообработке, это будет для вас естественно.

В качестве материала для рукояти я выбрал хороший кусок дуба из-за его цвета и текстуры.

Приклеивание и зажим ножевых чешуек.

Я начертил чешуйки рукоятки после того, как проследил форму полного хвостовика.

Совместить отверстия может быть сложно, поэтому ошибитесь в сторону слишком большого количества материала, чем слишком малого.

Лишнюю древесину всегда можно рашпилить и отшлифовать.

Поскольку стальная часть ручки не подвергалась циклу закалки, ее было легко просверлить.

Я измерил расположение трех штифтов и отметил их кернером, прежде чем высверливать.

Это намного проще сделать, если у вас есть сверлильный станок, но это можно сделать с помощью зажимов, дрели и твердых рук.

Приклеивание

Я выровнял все отверстия и соединил их насухо, чтобы убедиться, что они гладкие, прежде чем добавлять клей.

Потом разобрал, намочил деревяшки по инструкции и добавил клей.

Я скрепил все вместе с помощью двух ручных зажимов и заводских тисков и оставил на ночь.

Эпоксидная смола/клей, который я рекомендую: Gorilla Glue Двухкомпонентный прозрачный эпоксидный клей

Я соединил рукоятки ножей с помощью обычного клея Gorilla, и это работает. Однако, когда он высыхает, клей становится желтоватым, твердым и пухлым.

Прозрачная эпоксидная смола дает гораздо лучший результат.

Придание формы ручке

Вы можете часами работать над ручкой. Иногда на изготовление ручки уходит больше времени, чем на выковку ножа.

Для придания формы я использовал стандартный рашпиль по дереву и насадку для ленточной шлифовальной машины 2 x 36 от MultiTool.

Если у вас есть стандартная ленточная шлифовальная машина, вы будете в хорошей форме.

Имейте в виду, что вы будете одновременно шлифовать металл и дерево (штифты и ручку).

Шаг седьмой: герметизация рукоятки и окончательная заточка

Вы, наверное, заметили синюю ленту на последнем фото.

Защищает лезвие, пока мы обрабатываем рукоять рашпилями, шлифовальными машинками и красителями. №

Я нанесла на рукоятку натуральное датское масло Medium Dark для придания легкости.

Он также позволяет покупателю затемнить его, если он захочет.

Я оставил это на всю ночь, прежде чем снять ленту и сделать последнюю полировку и заточку.

Когда он увидел готовый тесак, он ему понравился.

Вот оно:

Хотите свой собственный шаблон сербского колуна?

Свяжитесь с нами, чтобы узнать цены на шаблоны: [email protected]

Хотите узнать, как сделать больше нестандартных ножей?

Каждый год я пишу новые книги по кузнечному делу и изготовлению ножей. Последняя книга DIY Knife Making — Bushcraft Knives поступила в продажу в мягкой обложке и на Kindle:

• Полноцветные пошаговые инструкции по изготовлению собственных ножей Bushcraft.
• Подробные характеристики термообработки (твердость по Роквеллу, цветовая температура и т. д.)
• Полная глава о традиционном обращении с ножами.
• Доступ к шаблону для печати, который можно использовать при проектировании и создании ножей.

Получите свой экземпляр здесь. 109В этом коротком видеоролике показаны 5 лезвий для ножей из высокоуглеродистой стали.
