Делаем электрокультиватор своими руками + видео и фото

Любой из владельцев садово-огородного участка знает, насколько утомительной и кропотливой может быть работа, связанная с возделыванием различных культур. Тем более что подобной работой занимаются чаще всего люди пожилые, которым не так уж и просто осилить нагрузки связанные с обработкой почвы до посадки и во время выращивания садово-огородных растений. Для упрощения этого нелегкого процесса и существует электрический культиватор, который вполне можно сделать своими руками в домашних условиях. Далее вашему вниманию простейшие модели подобных конструкций.

Содержание

• Культиватор: понятие, сфера применения
• Создание электрокультиватора своими руками
  • Конструкция из стартера
  • Конструкция из болгарки
  • Конструкция из стиральной машинки
• Как сделать электрический культиватор своими руками: видео

Культиватор: понятие, сфера применения

Электрический культиватор представляет собой устройство, оборудованное электроприводом и предназначенное для возделывания земли. Таким образом, он может быть полноценным аналогом ручному труду и прекрасно справится с задачей по рыхлению почвы, внесению удобрений, созданию грядок и их прополке. Говоря простыми словами, электрокультиватор – механизированная тяпка.

Внимание! Рассматриваемое устройство совершенно не предназначено для возделывания больших сельскохозяйственных площадей. Но оно прекрасно подойдет для ухода за небольшим цветником, огородным участком и пр.

Основная задача культиватора — придать грунту необходимую структуру (он снимает пласт земли глубиной не более 30 см), подготовив его, таким образом, к внесению удобрений, поливу и прочим манипуляциям с участком, засаженным культурами.

Среди основных достоинств электрического культиватора можно отметить следующие:

1. Экологическая чистота. Поскольку культиватор работает на электричестве, он совершенно безопасен для окружающей среды и человека. Именно поэтому его можно смело применять даже в закрытых участках (в теплицах, например).
2. Малый вес устройства. Благодаря своей легкости, справиться с устройством под силу даже людям, не обладающим значительными физическими данными (например, старикам).
3. Компактность. Культиватор можно легко переносить по участку и, если необходимо, вполне несложно перевезти на машине.
4. Простота работы и ухода. Для работы с культиватором и поддержания его рабочего состояния необязательно обладать специальными навыками.
5. Небольшие затраты на изготовление. Изготовить культиватор вполне можно из деталей, которые у каждого под рукой, поэтому он доступен большому кругу огородников и садоводов.

Создание электрокультиватора своими руками

С помощью нехитрых приспособлений, который можно найти практически в каждом доме, где обитает мужчина, можно изготовить простой, удобный в работе и, главное, практичный культиватор, работающий от электросети. Далее вашему вниманию представлены простейшие модели подобных изделий.

Конструкция из стартера

Культиватор из стартера можно изготовить при наличии в домашнем гараже стартера от какой-нибудь машины. В нашем случае речь пойдет о стартере от Газ-51. Чтобы деталь выполняла своим функции эффективно и на протяжении длительного периода времени, потребуется совершить со стартером некоторые манипуляции по его усовершенствованию.

Необходимо немного укоротить вал стартера, после чего потребуется заменить его переднюю крышку и проделать много отверстий диаметром около 5 мм как в передней, так и в задней крышке. Чрез эти отверстия воздух будет качественно продуваться вентилятором, который сможет выполнять эту функцию с помощью вала электродвигателя, к примеру, от какого-нибудь старого грузовичка. На концах рабочего вала следует установить культиваторные фрезы.

Двигатель

Полуготовый агрегат монтируется на предварительно подготовленную силовую платформу, выполненную из листовой стали.

Совет. Поскольку конструкция получится достаточно громоздкой, следует позаботиться об усилении основы для культиватора. С этой целью используются продольные ребра жесткости, которые привариваются к силовой платформе.

Конструкция из болгарки

Из болгарки можно сделать компактный культиватор небольшой мощности. Его вполне хватит для прополки междурядий в саду или на огородном участке. Болгарка в этой конструкции выполняет роль электропривода.

Все остальные узлы для создания культиватора можно взять со старого мотокультиватора. Средний показатель мощности болгарки – 600 об/мин. Поэтому для нее не подойдет отрезной круг. Оптимальный вариант – использовать шкив с ручьем для клинового ремня.

К раме старого культиватора приваривается узел подвески болгарки. Для подключения готового изделия к электросети можно использовать удлинитель на катушке.

Готовое изделие получится достаточно легким, компактным, и высокопроизводительным (фрезы устройства будут выдавать около 300 об/мин).

Совет. Чтобы с электрическим культиватором было удобней работать и руки не чувствовали перенапряжения, на ручки изделия можно надеть небольшие куски от резиновой шланги, совпадающие по диаметру с трубами культиватора.

Конструкция из стиральной машинки

Если в вашем доме завалялась старая уже совершенно бесполезная (но при этом рабочая) стиральная машинка, не спешите ее выбрасывать: попробуйте смастерить, используя ее двигатель, прекрасный небольшой электрический культиватор.

Для его создания потребуется простейший набор деталей:

• Обычное колесо диаметром около 1,5 м, которое будет выполнять простейшую функцию – двигательную.
• Электродвигатель от старой стиральной машинки (подойдет даже советский вариант).
• Металлический уголок длиной около 3 м.
• Двужильный провод.
• Барабан и кусок жести для создания защитного кожуха.
• Рессоры от автомобиля (из них получатся прекрасные ножи).
• Редуктор, тумблер и пусковая кнопка.

Теперь можно приступать непосредственно к сборке деталей конструкции. Первым делом следует выполнить все сварочные работы. Затем идет подготовка ножей для культиватора. Чтобы они получились действительно рабочими, необходимо соблюдать простое правило: у каждого из ножей должна быть своя траектории движения, причем она не должна пересекаться со всеми остальными.

Для двигателя понадобится две обмотки: рабочая и пусковая. Первая будет подключена в сеть в постоянном режиме, вторая же необходима исключительно для запуска готового садового электроинструмента.

Вот и все тонкости, которые следует знать для создания простой и эффективно работающей на участке конструкции культиватора. Удачи!

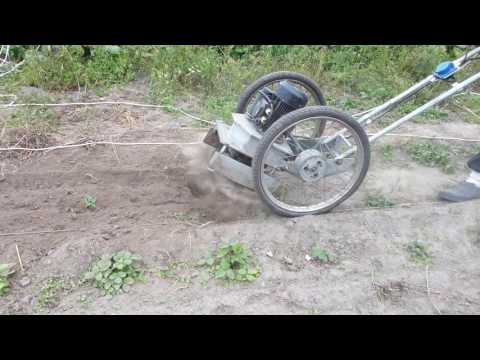

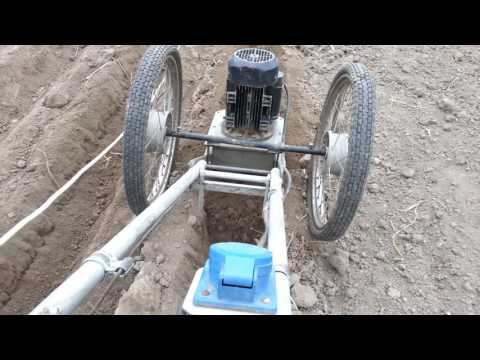

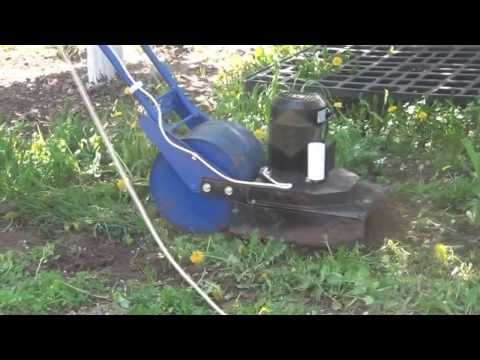

Как сделать электрический культиватор своими руками: видео

как сделать правильно, чертежи, видео

Современный рынок садовой техники располагает большим количеством культиваторов различной модификации: много- и однорядные, навесные, прицепные, электрические, дисковые, ротационные, фрезерные, а также ручные культиваторы типа «торнадо». Но не каждый хозяин может себе позволить купить такую технику, поэтому многие землевладельцы делают электрокультиватор своими руками.

Схема устройства электрокультиватора.

Существует много способов, которые помогут обзавестись собственным агрегатом для вспахивания земли. Ниже будут рассмотрены наиболее оправдавшие себя варианты, с помощью которых вам не составит особого труда сделать самодельный электрокультиватор.

Электрокультиватор на базе двигателя из мясорубки

Покупать мотоблок для небольших земельных участков нерентабельно, потому что необходимо дополнительно приобретать запчасти и различные приспособления, к тому же, такая техника расходует много смазочных и горючих материалов.

Для людей, разбирающихся в технике, не составит большого труда сделать самодельный электрический культиватор на базе двигателя из мясорубки.

Схема самодельного простого культиватора.

Для этого нам потребуются такие материалы:

• уголки;
• металлические трубы;
• колеса с осями;
• рабочий мотор от мясорубки;
• винт;
• лом.

Из инструментов нам понадобятся:

• молоток, кувалда, плоскогубцы;
• набор ключей;
• сварочный аппарат.

К картеру редуктора, который изготовлен из металла, прикручивается два уголка, к ним привариваются две трубы, концы которых необходимо немного изогнуть, чтобы получились удобные рукоятки. После этого к уголкам необходимо приварить оси для будущих колес. При выборе колес, нужно учесть тот факт, что слишком маленькие колеса будут застревать и проваливаться в землю, а слишком большие будут неудобны в управлении. Поэтому стоит устанавливать колеса средних размеров.

Для создания вала конструкции подойдет обычный лом. С помощью кувалды разбивается насадка мясорубки, а в оставшуюся втулку помещаем нашу заготовку из лома. После этого привариваем винт-грунтозацеп. Для более удобного пользования можно поместить выключатель двигателя на одной из рукоятки. Такой электрокультиватор будет иметь внешний вид, показанный на рис. 1.

Данный вид культиватора при быстром движении будет разбивать грунт на большие комья. Если же обрабатывать участок медленно, то проделанная работа получится аккуратной, а земля станет мягкой и рыхлой.

Вернуться к оглавлению

Электрокультиватор на базе мотора из бензопилы

Устройство культиватора из бензопилы.

Для создания такого вида электрокультиватора, при себе необходимо иметь такие материалы:

• металлические уголки;
• рабочий мотор из бензопилы;
• емкость для топливного бака;
• подшипники;
• колеса с осями;
• металлические трубы;
• две звездочки;
• винт;
• лом.

Также необходимо приготовить инструмент:

• молоток, кувалда, плоскогубцы;
• набор ключей;
• сварочный аппарат.

Раму для будущего культиватора делаем из металлических уголков в виде квадрата, размеры которого составляют 32х32 см. Мотор закрепляется к поперечным уголкам на верхнюю часть корпуса. Топливный бак можно разместить немного ниже двигателя на кронштейнах 15х15 см. На передние вертикальные стойки крепятся опоры промежуточного вала. Для установки подшипников ходового вала опоры крепятся к продольным углам.

Такой механизм имеет центр тяжести над опорой колеса. Для его смещения на передней части конструкции можно поместить дополнительный груз. Для того чтобы сделать ручки управления нужной жесткости, можно использовать трубу диаметром 30 мм. Для изготовления колес хорошо подойдет обрезиненный каток.

Также для работы необходимо иметь две звездочки: ведущую (может подойти звездочка от мотоцикла) и промежуточную на 41 зуб. В зависимости от условий использования культиватора нужно подобрать оптимальное передаточное отношение от ходового вала до промежуточного. Электрокультиватор такого типа будет иметь внешний вид, как на рис. 2.

Самодельные электрические культиваторы являются незаменимыми помощниками при работе на дачных участках, а чтобы их сделать, достаточно иметь «прямые» руки и немного фантазии. С помощью самодельных электрокультиваторов можно обрабатывать землю, как в маленькие комья, так и в достаточно крупные. При правильном использовании такое устройство послужит вам не один сезон.

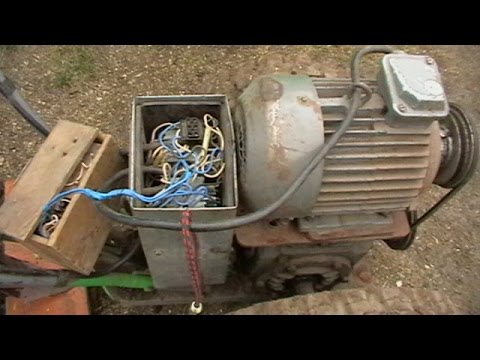

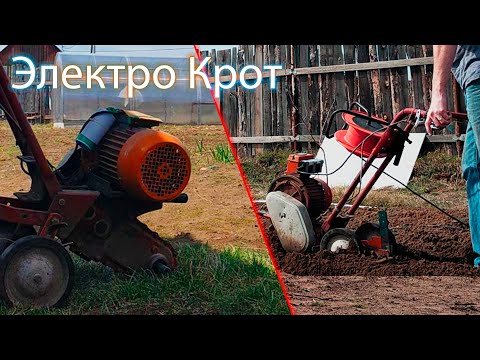

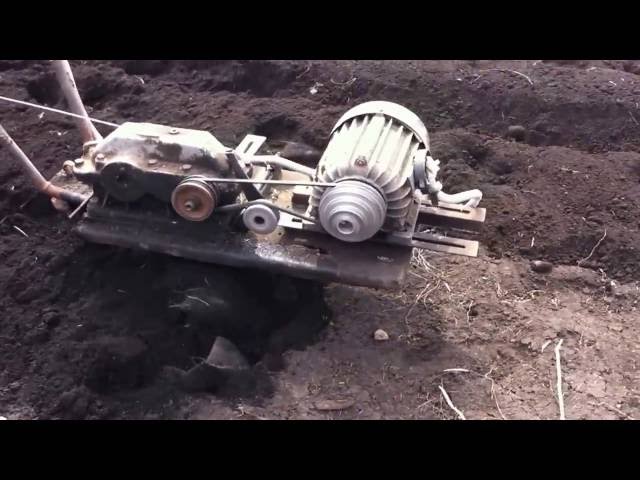

Преобразование бензинового мотокультиватора в электрический

Несколько лет назад у моей сестры и ее мужа заглох 8-сильный бензиновый культиватор. Они немного повозились с ним, но не смогли его запустить. Его отец был на пенсии, работал с ними в саду и имел очень хорошую пенсию. Таким образом, вместо того, чтобы ремонтировать двигатель, они купили одного из этих бегемотов, построенных в Трое, который на самом деле очень хорошо работал на их акр или около того в обработанном, разложившемся гранитном саду.

Старый культиватор сидел, одинокий и заброшенный, на краю сада, ржавея, наблюдая, как новая машина делает свою работу. Я заметил это там и спросил об этом.

Они были только счастливы отдать его мне, вытащить его из своего сада и, возможно, увидеть, как он снова заработает.

После полдня попыток запустить двигатель этот старый мотор был отвинчен и выброшен. Я ненавижу работать с маленькими бензиновыми двигателями, но я знал, что смогу заставить его работать на электричестве. Поэтому я начал исправлять это в обратном порядке. Рассчитав, что лопасти должны совершать от трех до пяти оборотов в секунду (просто предположение), я умножил это на 60 и получил от 180 до 300 оборотов в минуту (об/мин). Затем, пометив один нож и пометив шкив на редукторе со стороны двигателя, а затем повернув шкив, получилось, что 15 оборотов шкива редуктора дают один оборот зубьев. Это означало, что шкив должен был вращаться где-то между 2700 и 4500 об/мин. Может быть некоторая поправка на разницу скорости двигателя в диаметре шкива на двигателе.

Выяснилось, что у местного дистрибьютора Harbour Freight был двигатель мощностью 5 л.с., 15 ампер, 220 В переменного тока. моторы в продаже, которые вращались со скоростью около 3600 об/мин. Он был даже термически защищен собственным автоматическим выключателем с кнопкой. Так как 8-сильного мотора не было в наличии, то и этого вполне хватало. (И коробка передач на самом деле имела высокую и низкую скорость.)

Из кучи отходов был получен четырехступенчатый шкив, который идеально подходил к валу двигателя. Кусок стали толщиной в одну восьмую дюйма, который был бывшей полкой от старой ручной тележки, стал станиной для крепления двигателя, а чуть более длинные болты с гайками по обеим сторонам монтажного фланца двигателя стали натяжным устройством для ремня.

Чтобы включать и выключать его, я снова вырыл в ящике утильсырья одну из тех наружных атмосферостойких крышек для электрических выключателей, у которых есть небольшой рычаг, приводящий в действие обычный настенный выключатель внутри распределительной коробки. Распределительная коробка крепится болтами к пластине, скрепляющей ручки. Гибкий кабелепровод защищает провода между распределительной коробкой и двигателем. Оригинальная рукоятка мертвеца на рукоятках поднимается на регулируемом стержне, который тянет за рычаг, включая румпель. Оригинальная возвратная пружина тянет рычаг обратно вниз и, следовательно, переключатель, когда я отпускаю.

Этот румпель прекрасно работает. Выяснилось, что моя передача немного крутовата в «высоком», потому что примерно через 15 минут двигатель прогревается настолько, что прерыватель щелкает и прекращает работу. Но на пониженной передаче он будет работать весь день, разрыхляя почву и переворачиваясь под навозом и соломой, как будто он был для этого создан (что и было).

В качестве примечания: для питания 220 В переключатель должен быть двухполюсным. Обе горячие линии должны быть разорваны, чтобы правильно отключить питание. И переключатель должен быть рассчитан на большее, чем двигатель. Изначально я полагал, что 15-амперный. Мотор мог работать от 15-амперного. выключатель. Но это дало мне один из самых серьезных страхов в моей жизни, когда переключатель «сварил» свои контакты вместе, заставив двигатель продолжать работать. Конечно, Мерфи был там, поэтому сварка должна была произойти, когда я ехал задним ходом, используя зубья, чтобы вытащить меня из угла. Тиллер не выключался. Он просто продолжал приходить, снова и снова. Если бы я действительно думал, я бы просто надавил на рукоятки, чтобы оторвать зубья от земли, но это был первый раз, когда я использовал машину, поэтому я просто отпустил ее и побежал.

Конечно, зубья быстро прошлись по шнуру и намотали шнур, в конце концов разорвав его посередине шнура. Этот переключатель был заменен на 20-амперный. версия, и работает исправно уже много лет.

Как сделать культиватор на культиваторе • CIMFLOK.RU

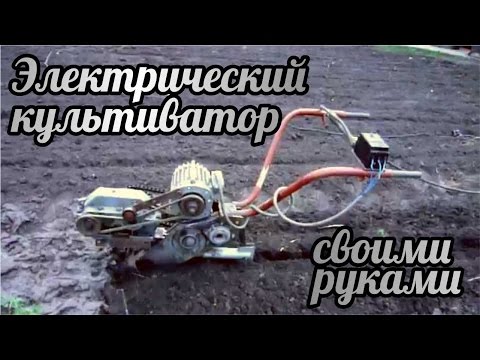

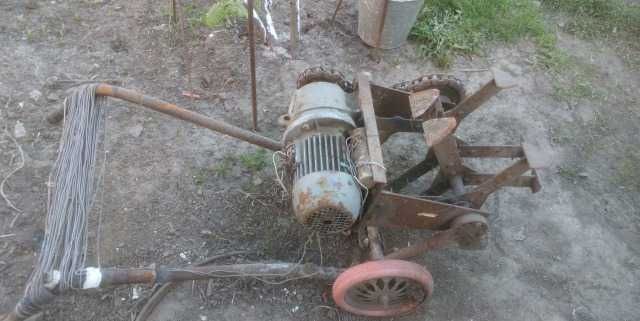

Культиватор своими руками
Если у вас есть электродвигатель 1,5-2 кВт, редуктор, то вы легко сможете сделать культиватор своими руками всего за день или два. Как видно из этого простого помощника

Мотокультиватор своими руками: с чего начать и как сделать

Основными частями самодельного культиватора являются редуктор и двигатель. В первую очередь изготавливаем раму будущего культиватора, сверлим отверстия для установки основных узлов, а также делаем ручки для управления агрегатом из двух изогнутых труб диаметром 32 мм. Между самодельными ручками необходимо поставить еще одну трубу, которая будет для нас как бы распоркой, повышающей прочность конструкции. Впоследствии мы установим триггерную кнопку на одну из ручек.

Для изготовления вала использовал ненужный лом, приварил к нему звездочку от распредвала двигателя ВАЗ, а цепь и обе звездочки обварил металлом, сделав крышку.

Подключил трехфазный двигатель по стандартной схеме «треугольник», кнопку конденсаторного пускателя разместил на ручке, чтобы было удобнее.

Культиватор своими руками: подборка

Для полного представления о том, что вас ждет после того, как вы решите сделать мотокультиватор своими руками, можете посмотреть подборку с самодельным агрегатом.

Культиватор своими руками

Предположим, у вас есть земельный участок. Вы хотите взращивать его с помощью культиватора, которого у вас нет. Иначе вы бы просто не пришли сюда. Наверняка вы хотите сделать такой агрегат сами по какой-то известной вам причине, то ли это отсутствие денег на заводской мотокультиватор, то ли просто интерес сделать такую ​​машину самостоятельно. В этом случае вам повезло, если у вас есть электродвигатель на 1,5-2 кВт, редуктор, то вы легко сможете сделать культиватор своими руками всего за день-два.

Дополнительные советы и рекомендации

При любых работах в мастерской необходимо соблюдать все меры безопасности . В первую очередь необходимо защитить глаза, особенно при работе со сваркой, независимо от ее вида.

При дуговой сварке опасна не только интенсивность света, возникающая в результате горения дуги, но и окалина, возникающая на месте застывшего сварного шва. более того, он может самопроизвольно оторваться, при остывании металла, вылетев на большую высоту.

Также плохая идея сбивать молотком горячую калину в направлении «на себя», потому что она может попасть не только в глаза, но и на открытую кожу и за воротник, в волосы. Поэтому они должны быть закрыты в первую очередь.

При работах с газовой сваркой необходим нагрев металла для обработки или резки с его помощью использовать перчатки и защитные маски – работы ведутся при высоких температурах. Также помните, что кислород образует взрывоопасную смесь при контакте с маслом — для детонации этой смеси не нужна искра.

Культиватор своими руками: как сделать ручной рыхлитель и сделать плоскорез и рыхлитель – советы и инструкции

Культивация – рыхление почвы, уже обработанной ранее, с подрезанием сорняков и других вредных для почвы растений обрезать.

Культивация способствует улучшению водного и воздушного режимов почвы, за счет чего повышается ее плодородие и возможность посадки на ней сложных и требовательных растений, например, подсолнечника.

Прополочный культиватор

Прополка междурядий – очень важный процесс в садоводстве. Он помогает разрыхлить почву, удалить сорняки и позволяет полезным растениям развить хорошую корневую систему.

А чтобы постоянно следить за чистотой огорода и хорошим состоянием почвы, нужен ручной культиватор для дачи под прополку своими руками.

Наилучший выбор, с точки зрения инвентарной модели, идеальный ручной культиватор еж Сделать его своими руками очень просто, а пользы будет не меньше, чем от мотокультиватора.

Но, прежде чем использовать его, следует помнить, что это устройство, к которому нужно приложить усилия, чтобы оно заработало должным образом.

Также при проведении такой инвентаризации необходимо учитывать, что из-за его малых размеров в некоторых частях будут возникать большие напряжения – их следует усиливать до того, как эти детали разорвутся.

Основным опасным местом является соединение держателя хвостовика с остальной конструкцией.

Для изготовления основной рабочей части изделия вам понадобится стальная не ржавая труба небольшого диаметра, длиной около 22 сантиметров, стальной стержень, примерно такого же диаметра, как отверстие в трубе, и немного большая длина – 23-24 сантиметра, а также крепкие стальные штифты или фурнитура.

На трубу строго перпендикулярно наварены штифты по несколько штук по окружности, рядами с расстоянием в несколько сантиметров. Только не делайте их слишком длинными, если вы не шлифовали их до конической формы – потом с таким изделием будет сложнее работать.

Далее нужно сделать скобу из металлической полосы таким образом, чтобы она имела запас на изгиб. По его краям делаются отверстия, а к торцу, с другой стороны, приваривается застежка под ручку. Далее нужно просто вставить ось, с ёжиком на ней, в отверстия и зафиксировать сваркой или шплинтами.

Теперь продукт готов к использованию. При необходимости к нему можно добавить еще одну скобу, обращенную вниз, тем самым добавив к прополке рыхление почвы.

Сегодня сельское хозяйство трудно представить без специальной механизированной агротехники. Не так давно земледельцы вспахивали землю вручную, но технический прогресс не стоит на месте и его развитие позволило значительно упростить жизнь и сохранить здоровье дачников. Появилось огромное количество механических приспособлений, позволяющих значительно облегчить выполнение работ по обработке и обработке почвы. Особое место среди такого оборудования занимает электрорумпель. Это универсальный механический агрегат для вспашки почвы среднего размера.

Разновидности культиваторов

Все выпускаемые электрокультиваторы делятся на три типа:

• Легкие;
• Средний;
• Тяжелый.

Культиваторы легкие предназначены для обработки рыхлой почвы на клумбах или в теплицах. Их вес ограничен 15 кг, поэтому с такими электровелосипедами справятся даже женщины, ведь они просты в управлении и маневренны. Однако эти культиваторы выдают относительно небольшую ширину и рабочую глубину, имеют малую функциональность и низкую производительность.

Электрические машины средней мощности имеют вес от 15 до 35 кг и способны спокойно обрабатывать площади до 30 га.

Самыми популярными, мощными и в то же время дорогими являются тяжелые электрокультиваторы, предназначенные для участков в 30-50 соток.
