Как сделать домофон своими руками

Домофон своими руками — идея вовсе не странная и достаточно легко реализуемая для любого, кто хоть раз держал в руках паяльник или отвертку и в состоянии понять простейшую схему. Нужно лишь желание, минимальный набор инструментов и составляющих, соблюдение пошаговой инструкции. Итак, если не хочется платить за элементарное устройство или просто интересно делать все самостоятельно, стоит прочитать инструкцию и приступить к работе.

Содержание:

  • Что понадобится для монтажа самодельного домофона?
  • Как и где разместить устройство
  • Собираем домофон самостоятельно

Что понадобится для монтажа самодельного домофона?

Позаботиться о том, чтобы все необходимые составляющие были под рукой, нужно заранее.

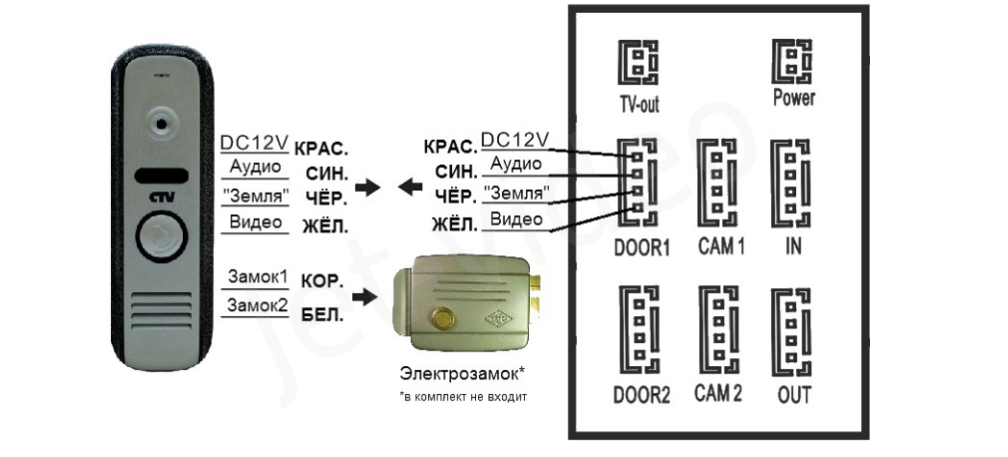

  • Схема подключения. Подойдет стандартный экземпляр, который есть в любой упаковке домофона, изготовленного в заводских условиях.
  • Кабель. Подойдет любой двужильный, например, обыкновенный телевизионный кабель. Сколько его понадобится — зависит от того, как и где будут размещены собранные устройства: трубка и вызывающий блок.
  • Для корпуса: железная коробка, обыкновенная телефонная трубка.
  • Паяльник, набор отверток, нож (можно канцелярский).
  • Коннекторы — питания и ответный, блок питания.

Как и где разместить устройство

Продумать расположение устройства и метод прокладки кабеля нужно до начала сборки. Прокладывать кабельканал или крепить поверх стен — решение индивидуальное, зависит от того, из какого материала сделаны стены и важно ли не испортить их, или в помещении в любом случае планируется ремонт.

Чаще всего расположение стандартное: на высоте от 120 до 150 см справа от калитки или входной двери. Способ крепления можно использовать наиболее удобный.

Некоторые домовладельца усложняют задачу: приобретают достаточно дорогой электрозамок, работающий от собственного источника питания. Один из проводов, отходящих от него отвести к блоку питания, а второй — к считывателю, это специальное устройство, открывающее дверь при помощи ключа или (в новых, дорогостоящих моделях электрозамков) посредством приложения в смартфоне.

Собираем домофон самостоятельно

Для приема сигнала будем использовать трубку телефона, поэтому удаляем все лишние схемы, оставляя динамик и микрофон. Какие именно из схем не понадобятся, можно понять, изучив инструкцию к телефону, трубку которого собираемся использовать.

Для приема и отправки сигнала используется двусторонняя кнопка передачи. Контакты припаиваем при помощи паяльника, для подсоединения используем трехжильный кабель. Добавление в устройство резистора поможет с функцией регулировки громкости.

Платы предусилитиля нужно вмонтировать в приготовленную железную коробку в определенном порядке — они станут внешним усилителем. В левой части располагаем предусилитель, в правой — усилитель. Провода и кнопки через заранее подготовленные отверстия выходят на внешнюю часть корпуса. Блок питания, состоящий из сетевого фильтра и маломощного трансформатора вместе с усилителем встраиваем в корпус. Излишне напоминать о необходимости изоляции всех составляющих, чтобы избежать возможности замыкания и о том, что отверстие под радиатор ТДА готовим заранее.

Кнопка «прием — передача» располагается в правом нижнем углу, выходы динамиков (наружного и внутреннего) — в правом верхнем.

Резистор, для переключения которого используем простое реле с тремя контактами, в домофоне нужен один. На реле выход и вход делаем, чтобы можно было менять полярность, создавая селективную связь. Тогда простым нажатием можно будет определять, слышим посетителя или владельца дома. Располагаем резистор в левом верхнем углу устройства.

Для питания вполне подойдет обычная батарейка, поскольку домофону достаточно напряжения 9В и потребляет он не более 20 мА.

Предыдущая статья:Как сделать светильник из фанеры в форме звездыСледующая статья:Удлинитель электрический своими руками

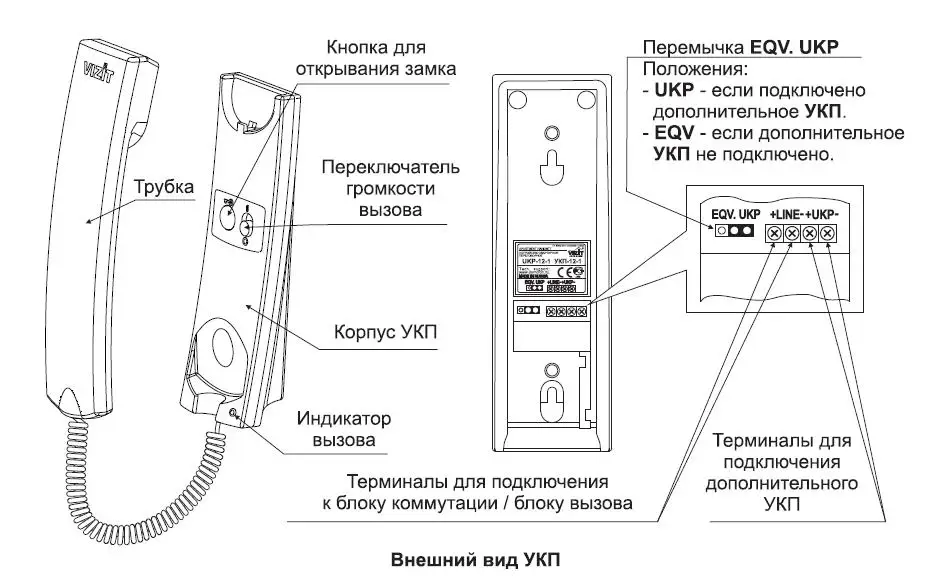

Как самому подключить отключенный домофон Vizit

Из года в год мы исправно платили абонплату за домофон, и все было нормально. Но потом домофонщики вдруг решили, что они самые умные и притворились, будто бы оплаты за последние полгода не было.

Жильцы, у которых сохранились квитанции, побежали доказывать факт оплаты. А вот у меня даже и квитанций нет. Я-то через интернет платил. Я, конечно, пытался что-то там распечатать и кому-то там показать, но… они либо не слышат, либо не хотят слышать. В итоге мне все надоело, и я решил не платить, пока они там у себя сами не разберутся.

И вот однажды мне звонит знакомый и сообщает, что у меня домофон не работает (просто не звонит в квартиру). При попытке набора номера, все сбрасывается, звучит сигнал ошибки и на индикаторе появляется надпись «Err».

Я пришел к выводу, что причина тут может быть только одна – это домофонщики таким оригинальным образом отключают домофон за неуплату (они могут сделать это для одной квартиры).

Вообще, конечно, могут быть и другие причины, но я-то точно знаю, почему мой домофон не работает. Видимо, они считают, что я должен дважды оплачивать одну и ту же услугу.

Интересно, что я по-прежнему мог заходить в подъезд с помощью своего комплекта ключей. Нельзя только открыть дверь, нажав кнопку на трубке. Если приходят гости, надо спускаться вниз и открывать вручную.

Понятно, что в данной ситуации обращаться в компанию, обслуживающую домофон, не имеет смысла. Пришлось разбираться самому, как он включается.

Давайте сначала определимся, почему домофон может не работать:

  1. Отключили вызов в вашу квартиру (при наборе номера квартиры звучит ошибка). Вам нельзя позвонить с улицы и вы, соответственно, не можете открыть входную дверь, нажав кнопку у себя в квартире. Наиболее распространенный вариант.
  2. Удалили ваши ключи из памяти домофона. В этом случае вы не можете попасть в подъезд с помощью своих ключей-таблеток. Ключи остальных жильцов работают как всегда. Обычно так не делают, но случаи бывали.
  3. Какие-либо технические неисправности блоков, обрывы проводов (умышленные или нет), акты вандализма и т.д. Эти случаи всегда очень индивидуальны и в этой статье рассматриваться не будут.

Посмотрим, что можно сделать на примере домофона Визит.

Скорее всего, это сделала так называемая «домофонная мафия», чтобы заставить вас платить за навязанную ранее услугу. Делают они это прямо не заходя в подъезд, изменяя настройки домофона с помощью мастер-ключа.

Но это, к счастью, легко поправимо.

Итак, чтобы подключить отключенный домофон Vizit, действуем следующим образом.

  1. Ищем в подъезде блок управления домофоном. Обычно, это какой-нибудь серый металлический ящичек с замочком, как в магазинных камерах хранения или как у некоторых почтовых ящиков. Открываются такие замки на удивление легко, достаточно несколько секунд поковыряться внутри чем-нибудь подходящим. В моем случае ящик вообще был не заперт. Внутри ящика вы должны увидеть блок БУД-301 (или БУД-302). Выглядит это приблизительно вот так:
  2. Откручиваем винты, удерживающие крышку, и внутри на плате переставляем перемычку из положения «WORK» в положение «PRG». Отключать питание домофона НЕ НАДО!
  3. Теперь спускаемся к входной двери и набираем на клавиатуре:

    #999 (домофон два раза пикнет и на экране загорится «1—2»)
    1 (мы вошли в режим сервисных установок, будет один писк и индикация «P_SЕ»)
    8 (вошли в режим включения/выключения вызова в квартиру, появится надпись «SE_8», прозвучит одиночный сигнал и сразу высветится « А_»)
    НОМЕРКВАРТИРЫ (от одной до трех цифр)
    # (пропускаем решетку, если был введен трехзначный номер квартиры)
    1 (включили вызов в квартиру, при этом на индикаторе загорится «On» и домофон два раза пикнет)
    * (звездочка для сохранения всех установок)

Вот и все!

Убеждаемся, что домофон удалось разблокировать (вызов в квартиру работает), и возвращаем перемычку на плате БУД на место. А то домофонщики пропалят ваши манипуляции и придумают какую-нибудь другую каверзу.

Еще раз, без лишних комментариев. Для включения вызова набираем:

#999 1 8 00# 1 *

Вместо 00 нужно подставить номер своей квартиры. Потом вернуть перемычку в режим «WORK», закрыть крышку и тихо уйти.

Что делать, если не работает ключ

Это опять же проделки «домофонной мафии». Они просто стирают из домофона информацию о ваших ключах и все.

Проблему можно решить двумя способами:

  • попросить у соседей один из ключей и пойти сделать пару-тройку копий для себя и членов своей семьи. По городу полным-полно умельцев, оказывающих такую услугу. Преимущество данного метода в том, что вас уже больше никогда не отключат;
  • снова записать все ваши ключи в память домофона. Для этого опять потребуется доступ к блоку управления (БУД), чтобы переключить его в режим программирования (как это делается, читаем чуть выше).

Независимо от того, какой способ вы выбираете, действуем следующим образом.

Вскрываем БУД, ставим перемычку в положение PRG, идем вниз и переводим домофон в режим сервисных установок:

#999 (дважды прозвучит сигнал) 1 (одиночный писк) 3 (снова писк) НОМЕРКВАРТИРЫ#

После того, как введен номер квартиры и решетка (если номер 3-значный, то решетку нажимать не надо), должен прозвучать одиночный сигнал. Это означает, что все ОК, память свободна и готова к записи ключа. Если же вы услышите четыре сигнала подряд, и на индикаторе загорится слово «FULL» — значит, записать ключи не получится, придется сначала очистить память.

После одиночного звукового сигнала прикладываем ваш ключ к считывателю. Вы должны услышать двойной писк и на индикаторе увидеть надпись «YES». Значит, ваш ключ успешно записался в память. Прикладываем следующий ключ, потом – следующий и т.д.
Когда ключи закончатся, обязательно нажать звездочку * (это чтобы все настройки сохранились). И также обязательно вернуть перемычку обратно, чтобы скрыть следы вмешательства.

Точно также можно добавить еще один ключ. Допустим, вы хотите, чтобы ваш друг мог беспрепятственно заходить в подъезд, используя ключ от своего дофомона Визит. В таком случае можно просто войти в режим записи ключей, как описано выше, и добавить его ключ. Все ранее записанные ключи сохранятся (т.е. записывать каждый раз все ключи с самого начала не нужно).

Как видите, нет ничего проще, чем самому подключить домофон, который был отключен за неуплату. Достаточно скачать инструкцию (вот эту) и внимательно прочитать, что там написано. Можете, например, задать свой индивидуальный код, который будет открывать домофон без ключа. Или можете записать свой собственный мастер-ключ, чтобы каждый раз не лазить в ящик и не переставлять перемычки на плате 🙂

P.S. Мне одному кажется странным, что весь наш дом должен платить кому-то за какое-то мифическое обслуживание? Я, например, вообще ни разу не видел, чтобы кто-то проводил какие-то работы с нашим домофоном (ну там, смазывал чего-нибудь, регулировал, красил).

А самое странное, что какая-то шаражкина контора считает себя вправе препятствовать людям попадать к себе домой. Еще мне непонятно, на каком таком основании они вообще вмешиваются в работу домофона? Он принадлежит жильцам нашего подъезда, мы его покупали за свои деньги, так что не надо в него пальцы сувать.

Как настроить недорогую домашнюю систему внутренней связи

Вы когда-нибудь мечтали, чтобы можно было просто нажать кнопку и позвать всех в доме на ужин? Что, если бы вы могли разбудить всех своих подростков, чтобы они не опоздали на автобус и не стучали во все двери? Вы можете купить настоящие системы внутренней связи за сотни долларов или установить недорогую домашнюю систему внутренней связи, используя только то оборудование, которое есть у вас дома. Вот как.

Используйте свои смартфоны

Если вы хотите создать систему внутренней связи дома, но не хотите покупать дополнительное оборудование, вам может подойти использование ваших смартфонов. Скорее всего, у каждого в вашем доме уже есть свой телефон.

Чтобы использовать свои телефоны в качестве домофона, вам необходимо загрузить приложение рации. Эти приложения позволяют отправлять голосовые сообщения на другие телефоны одним нажатием экранной кнопки.

Не ожидайте, что эти приложения будут работать так же, как настоящая рация. Настоящие рации используют радиоволны для передачи своих сообщений, в то время как эти приложения используют ваше подключение для передачи данных. Они не могут отправлять сообщения на настоящие рации, только на другие телефоны.

Одними из самых популярных приложений для Android или iOS являются Zello, Voxer и VoicePing.

После загрузки приложения на телефоны создайте группу. Затем добавьте контактную информацию для всех владельцев телефонов. Начните голосовой разговор с группой, коснувшись микрофона и говоря. Все, у кого есть приложение, получат уведомление о том, что у них есть новое сообщение.

Этот метод создания системы внутренней связи позволяет получателям отправлять вам личные сообщения в ответ, в отличие от многих других систем, обсуждаемых ниже.

Использовать Bluetooth

Еще один способ донести сообщение до всех в вашем доме — установить несколько динамиков Bluetooth по всему дому и использовать приложение для громкоговорителей Bluetooth для трансляции вашего голоса с телефона.

Колонки Bluetooth сегодня настолько распространены, что цены на них падают. Вы можете купить динамики хорошего качества всего за 25 долларов, и всегда есть возможность купить их еще дешевле.

Недостатком этого метода создания системы внутренней связи является то, что он работает только в одном направлении. Таким образом, вы можете объявить, что ужин готов, но не можете получить ответное сообщение.

Чтобы отправить свой голос на устройство Bluetooth, вам необходимо установить одно из этих приложений на свой телефон.

  • Громкоговоритель Bluetooth для Android
  • Микрофон к динамику для Android
  • Прямой микрофон для iOS
  • Живой микрофон и микрофон для объявлений для Android / iOS

Чтобы передать сообщение, откройте приложение и подключите телефон к динамику, который вы хотите использовать. Затем нажмите кнопку в приложении и говорите в телефон. Ваш голос будет транслироваться в прямом эфире через динамик.

Используйте умные динамики

Если у вас уже есть динамик Google Home или Alexa, вы можете создавать объявления, которые будут транслироваться на все другие умные динамики в вашем доме. Для этого вам не потребуется никакого дополнительного оборудования или приложений. Вы используете команды, чтобы давать инструкции говорящему.

Для устройств Google Home вы используете Google Assistant для активации трансляции. Просто скажите: « OK, Google. Трансляция, пора ужинать. » Все, что вы скажете после слова «трансляция», будет повторяться через все динамики.

У Alexa есть две разные команды, которые вы можете использовать для трансляции по системе. Оба слова « объявляют, что » и « широковещательно » отправят ваше сообщение, содержащее все слова после команды.

Использование интеллектуальных динамиков также является односторонней связью. Вы не можете получать ответы. Однако пользователи могут дать Google или Alexa команду объявить, но ответ будет отправлен на все динамики, а не только на тот, который вы использовали.

Нет лучшего варианта для создания домофонной системы для вашего дома. Это зависит от того, какие устройства у вас уже есть или что вы готовы купить. Также важно знать, хотите ли вы получать личные ответы или нет. Какой бы способ вы ни выбрали для создания этой системы, удобство доставки сообщения всем в доме без предварительного отслеживания каждого может стоить затраченных усилий.

Трейси Розенбергер

Трейси Розенбергер провела 26 лет, обучая учащихся начальной школы, используя технологии для улучшения обучения. Теперь она рада поделиться полезными технологиями с учителями и всеми, кто считает технологии пугающими.

Подпишитесь на нашу рассылку!

Наши последние учебные пособия доставляются прямо на ваш почтовый ящик

Подпишитесь на все информационные бюллетени.

Регистрируясь, вы соглашаетесь с нашей Политикой конфиденциальности, а европейские пользователи соглашаются с политикой передачи данных. Мы не будем передавать ваши данные, и вы можете отказаться от подписки в любое время.

Использование старых телефонов в качестве интеркома в автобусе VW (или где-либо еще)

  • автор:

    • Калеб Крафт

Если вы не заметили из моих многочисленных комментариев на эту тему, я езжу на автобусе VW. это 19Кемпер 76 Westfalia, окрашенный в цвет шалфейно-зеленый, с обивкой в ​​зеленую клетку. Мне это очень нравится, как и остальным членам моей семьи. Мы регулярно ездим на природу, а также в походы. Мы обнаружили, что детям трудно общаться с нами, когда мы движемся на более высоких скоростях. Это не самые тихие автомобили в мире. Толкание этого стального куска в форме буханки хлеба по дороге с двигателем, который может развивать максимальную мощность 75 л. с., приводит к шуму ветра, шуму двигателя и, конечно же, вибрации.

Я решил использовать очень старый лайфхак, чтобы установить в автобусе два исправных телефона, чтобы мои дети могли разговаривать с моей женой (или с кем-то еще из пассажиров), не крича так громко. Этот хак чрезвычайно прост, довольно дешев и может быть выполнен всего за несколько минут. В результате получился функциональный домофон, который можно использовать практически где угодно!

Схема, позволяющая заставить два телефона работать как переговорное устройство, чрезвычайно проста. Вы можете видеть на картинке ниже, все, что вам действительно нужно, это немного запасного телефонного кабеля (или запасной распределительной коробки), резистор и источник питания.
