Самодельные деревообрабатывающие станки своими руками

Дерево – неповторимый, уникальный, экологически чистый материал, что делает его высоко востребованным и популярным. Выполнение изделий из этого материала принято в мире верхом мастерства. Самодельные деревообрабатывающие станки пользуются спросом у мелких предпринимателей, выполняющих индивидуальные заказы.

Имея под рукой деревообрабатывающие инструменты или специальный станок, легко проявлять фантазию и мастерство по всем направлениям – построить дом, оборудовать дачный участок, изготовить мебель и предметы интерьера.

В специализированных магазинах многофункциональные станки стоит недешево, поэтому, как альтернативу, стоит рассмотреть возможность изготовить станок для деревообработок самостоятельно.

Содержание

  • Особенности агрегатов
  • Составляющие прибора
  • Дополнительное оборудование
  • Сборка устройства

Особенности агрегатов

Какие бывают деревообрабатывающие станки? Какие виды работ несложно на них производить?

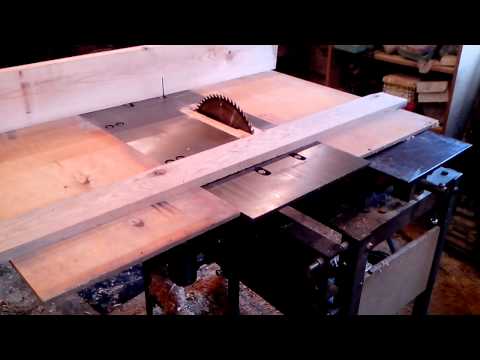

Многофункциональный комбинированный деревообрабатывающий станок

В основном на станках делают обрезку и нарезку древесины, ее шлифовку, а дополнительно – токарные работы. Исходя из этого, станки делят на такие виды:

  • универсальные;
  • специализированные;
  • узкопрофильные.

При правильном подходе и изготовлении, самодельные агрегаты получаются универсальными и в состоянии справиться со всеми этими задачами.

Основы начального этапа, которые необходимо учесть для того, чтобы сделать деревообрабатывающий станок своими руками.

Необходимо учесть, что для установки станка потребуется необходимое количество места. Желательно иметь для этого отдельное помещение, чтобы все материалы и приспособления были под рукой.

Перед тем как приступить к подготовке деталей для сборки, необходимо составить точные чертежи. Если опыта в этой сфере не имеется, следует прибегнуть к помощи мастера или найти информацию на просторах интернета.

Составляющие прибора

Детали, из которых чаще всего состоят станки по дереву.

Станина (корпус, рабочий стол)

На него будет крепиться будущая конструкция. Часто изготавливают из стали, чугуна, то есть конструкция должна быть довольно тяжелой и устойчивой, чтобы станок держался на ней надежно. Все детали скрепляются при помощи сварки, что более долговечно.

Иногда проводится сборка при помощи болтов, но такие крепления имеют способность разбалтывания, поэтому в таких случаях придется регулярно проверять и подтягивать конструкцию. Часто станина дополнительно укрепляется цементом – в этом случае рабочее место будет неподвижным. Но бывают конструкции и с подвижным столом.

Валовый механизм

Имеет три типа:

  • пильный;
  • ножевой;
  • шпиндельный.

На вал с торца устанавливается режущий механизм, а с другой стороны привод в виде ремня от блока управления. Вал располагается наверху рабочей станины и часто имеет толщину 30 см в окружности.

Режущий блок

Та часть, которая будет отвечать непосредственно за обработку древесины. Меняется с учетом того, какую операцию необходимо произвести. Это иногда бывает циркулярный нож, фреза, шлифовальный или наждачный круг, лобзиковый нож.

Блок управления

Механизм работы станка, то есть двигатель. Он отвечает за работу, регулировку частоты вращений рабочих деталей. К нему предъявляются особые требования: мощность должна быть 1,5–3 кВт, а скорость 1,5–2,5 тыс. оборотов. Крепится двигатель внизу под рабочим столом.

Направляющая часть

Это движущаяся планка, при помощи которой регулируют ширину и толщину отрезаемых деталей, манипуляция помогает избежать траты времени на дополнительную разметку, создает определенную безопасность при удерживании деревянных заготовок. Устанавливается на верхнюю часть станины с возможностью передвижения и надежного закрепления.

Дополнительное оборудование

Самодельный деревообрабатывающий станок требует внедрения нескольких деталей, с помощью которых механизм сможет повторять маневры промышленного агрегата. Существуют дополнительные детали, входящие в корпус.

Электропроводка – мощность электричества должна тянуть 380 В. Проводка должна быть сделана грамотно, с соблюдением всех норм безопасности. Провода закрепляются так, чтобы не появилась вероятность попадания в двигатель или режущие механизмы.

Защитные кожухи – устанавливаются на все опасные детали станка и призваны защищать части тела от повреждений при случайном соскальзывании деталей при обработке. Чаще всего изготавливаются из жести или текстолита.

Сборка устройства

Основная проблема, часто возникающая при изготовлении – комплектующие детали. Многофункциональный станок требует от мастера внимания и щепетильности. Специалисты в этой области советуют приобретать заводские механизмы и части. Они изготовляются из инструментальной стали и довольно прочны и надежны в работе.

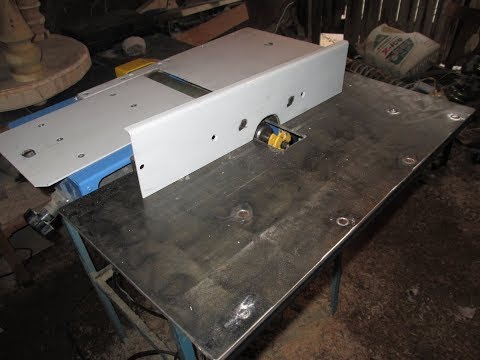

Комбинированный многофункциональный деревообрабатывающий станок

Если возможность заказа заводских изделий отсутствует, следует использовать подручные средства, например, механизм от бензопилы или циркулярной. В этом случае стоит учесть, что детали будут, не столь долговечны, а самодельные агрегаты не будут иметь высокую степень безопасности.

После того как все детали и необходимые материалы подготовлены и схемы сборки станка ясна, надо приступать непосредственно к самому процессу. Согласно чертежам, сначала собирается и укрепляется станина. Затем крепятся двигатель и ротор.

Любой станок по дереву сможет помочь владельцу в быту. Заранее собранные и выточенные правильно детали, позволят сделать сборку очень быстрой. После установки всех необходимых конструкций, необходимо проверить пусковой механизм и работу двигателя. И только после этого необходимо установить необходимую режущую часть и попробовать станок в работе.

Если все моменты были соблюдены с точностью и все составляющие детали изготовлены и закреплены правильно, то самодельные деревообрабатывающие станки не будут уступать по своей функциональности заводскому. Останется только соблюдать технику безопасности и работать на станке в свое удовольствие.

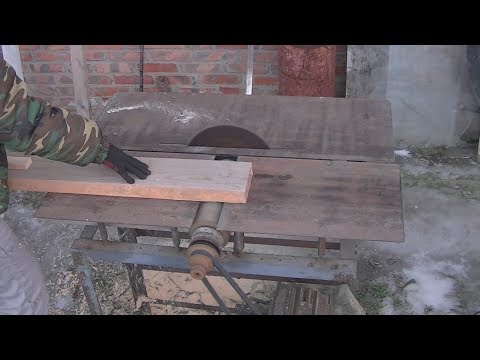

Видео по теме: Станок деревообрабатывающий многофункциональный

описание, разновидности и процесс изготовления своими руками

Деревообрабатывающий станок употребляется не только на производстве. Если использовать его в хозяйстве, у вас есть все шансы сделать самостоятельно любой предмет фурнитуры и даже выстроить дом. О том, как сделать деревообрабатывающий станок своими руками, и пойдёт речь в нашей статье.

  • Устройство конструкции
  • Достоинства и сфера применения
  • Разновидности деревообрабатывающих станков
    • Фрезерные устройства
    • Токарные станки
  • Создание станка самостоятельно
    • Особенности работы

Устройство конструкции

Любое данное устройство состоит из главных и добавочных частей. В качестве главных элементов выступают:

  • рабочая плита;
  • станина;
  • устройство вала;
  • любой режущий инструмент,
  • приспособление, отвечающее за передачу движения.

Добавочные составляющие:

  • участки для ограждения небезопасного места,
  • точка, которая отвечает за подачу используемого материала;
  • устройство, запускающее станок;
  • приспособление для смазки.

В качестве станины применяется тяжёлое сооружение, сделанное из чугуна либо из цельного железного сплава. Каждая конструктивная часть станка устанавливается на станину, которая отвечает за их расположение и за устойчивость приспособления. Чаще всего установка осуществляется на железобетонный фундамент.

Главная функция рабочего стола — это фиксация всех рабочих частей. Он производится из отшлифованного чугуна, который заранее заготавливают. Существуют два вида стола: неподвижный и подвижный.

Для фиксации режущего инструмента на данном оборудовании употребляется рабочий вал. Существует несколько видов этого приспособления. Они различаются типом режущего прибора, который непосредственно крепится к нему. Среди них выделяют:

  • Ножевой;
  • Шпиндельный рабочий вал;
  • Пильный.

Обычно он производится из точёной стали. Главными его характеристиками является крепость, сбалансированность и наличие места для крепления режущего инструмента.

В качестве режущего прибора выступают разные детали. Они различаются функциональными и конструктивными отличительными чертами, а также формой и размером.

Для их производства используется качественная углеродная сталь. Ниже мы рассмотрим виды режущих приборов для станка:

  1. На сверлильных станках по дереву используют свёрла.
  2. Для шлифовальных употребляется рулонная шкурка.
  3. Инструмент в форме пильной ленты используют на ленточнопильных видах станка.
  4. Ножи фасонного, а также плоского типа применяют на шипорезных, фрезерных либо же строгальных конструкциях.
  5. Приспособление, повторяющее вид круглого диска, используется на станках круглопильного вида.
  6. Для фрезерных и шипорезных станков хорошим вариантом будет использование фрез, прорезных дисков, а также крючков.
  7. На деревообрабатывающих станках циклевального вида употребляют циклевальные ножи.
  8. Долбёжную цепь используют на цепнодолбежных приспособлениях.

Достоинства и сфера применения

Станок имеет много положительных сторон в отличие от ручных приборов, которые специализируются на обработке деревянных поверхностей. Быстрота работы станка гораздо выше, поэтому, используя этот аппарат, вы значительно экономите время на обработку одной составной части.

Универсальный станок по дереву обрабатывает разные составные части. Вдобавок он способен, к примеру, шлифовать, сверлить и фрезеровать.

Соблюдая технологии производства, вы сделаете устройство, которое прослужит вам не один десяток лет.

Прогрессивные станки с ЧПУ имеют улучшенные функции работы, в процессе исполнения которых человек, работающий за механизмом, не перетруждается. Довольно произвести запуск заранее записанной программы, после чего установить деталь. Таким образом, численность составных частей возрастает, а время на их обработку уменьшается. Эти станки могут работать беспрерывно круглые сутки.

Если же рассматривать устройства бытового предназначения, то в их числе тоже выделяют много плюсов:

  1. Эти механизмы оснащены двигателем, средняя мощность которого составляет 2,2 кВт, что позволяет делать работу быстро и не перетруждаясь.
  2. Такие станки известны неплохим качеством обработанной продукции.
  3. Они не нуждаются в огромных затратах по эксплуатации и обслуживанию.
  4. Вероятность установки добавочных приставок разрешает увеличить численность функций бытового прибора.
  5. Главными функциями прибора считаются шлифование, распиливание, сверление и фрезеровка дерева.
  6. Многофункциональность и универсальность этого оборудования даёт возможность работать с разными видами дерева, при этом выполняя различные операции.

Если обратить внимание на отзывы, то для узкоспециализированного либо бытового применения хорошим вариантом будет покупка или самостоятельная изготовка домашнего станка.

При помощи деревообрабатывающих станков производят фабричные составляющие либо заготовки, в том числе дощечки, бруски, шпон, стружку. Кроме того, на них производят составные части к изделиям из дерева либо целые деревянные системы, к примеру: мебель, лыжи, паркет, детали музыкальных приборов. Этот станок легко решает все задачи, связанные с обработкой дерева.

Разновидности деревообрабатывающих станков

В зависимости от технологического принципа обработки дерева станки делят на:

  • универсальные;
  • специализированные;
  • узкого производства.

Оборудование универсального предназначения отличается большой известностью в связи с его многофункциональностью. Оно применяется как на различных производственных, так и на индивидуальных предприятиях.

Необыкновенность такого станка заключается в том, что с его помощью можно делать все виды обработки дерева. Хотя вместе с этим качество сделанной работы получится ниже, чем, к примеру, у специализированного.

Специализированные механизмы могут выполнять лишь одну функцию, к тому же они могут перенастраиваться и употребляются в различных отраслях.

Использование специальных станков сводится к производству конкретных элементов, иные операции на этом станке сделать невозможно.

Данные механизмы бывают таких видов:

  • Шипорезного;
  • Фрезерного;
  • Круглопильного;
  • Шлифовального;
  • Продольно-фрезерного вида;
  • Сверлильного;
  • Сверлильно-фрезерного;
  • Токарного;
  • Ленточнопильного;
  • Долбёжного.

Фрезерные устройства

Они выполняют такие функции:

  • нарезка нестандартных элементов;
  • фрезерование деталей в разных направлениях;
  • производство пазов;
  • фасонное производство составных частей.

Фрезерные станки для обработки дерева делят на:

  1. Копировальные механизмы, которые занимаются созданием маленьких элементов на основе применения различных сложных технологий.
  2. Приспособления обычного типа. Они бывают одно- и двухшпиндельными.
  3. Карусельные станки делают обработку фигурного и плоского типа.

Кроме того, существуют устройства настольного типа, что также делятся на виды:

  • Вертикальный;
  • Горизонтальный;
  • Продольный;
  • Узкоспециализированный.

Токарные станки

Они могут работать с различными видами дерева как мягких, так и твёрдых пород. Обустроены копировальным устройством, которое изготавливает однотипные составные части. Сфера применения весьма широкая. Станки токарного типа производят составные части различных форм: цилиндрических, конических.

Токарные устройства делят на:

  1. Лоботокарные, производящие модельные детали.
  2. Круглопалочные, создающие изделия, в которых диаметр меняется по длине составной части.
  3. Центровые, в которых инструмент подаётся вручную либо механизированно, они поддаются резке и созданы для производства однотипных составных частей.
  4. Механизмы круглопильного типа выполняют угловое, продольное и поперечное распиливание. Существуют как механизированные, так и ручные.

Рейсмусовые станки строгают материал под плоским уклоном. Есть такие разновидности:

  • Односторонние;
  • Двухсторонние;
  • Многоножевые.

Чтобы определить вид или тип станка для обработки дерева, есть специальные обозначения. Одна либо две первые буквы означают тип по принципу работы, а последующие — технологические характеристики станка. Чтобы выяснить число рабочих частей на узле, между этими знаками есть цифры.

В соотношении с точностью исполнения обработки составной части выделяют устройства:

  1. Первого класса (О) — означающие довольно высокую точность работы.
  2. Второго класса (П) — точность колеблется между 11 и 12 квалитетами.
  3. Третьего класса (С) — с точностью от 13 до 15 квалитетов.
  4. Четвёртого класса (Н) — с довольно низкой точностью.

Создание станка самостоятельно

Для производства универсального устройства, работающего с деревом, понадобится наличие:

  • Вала;
  • Станины, которая регулируется по вышине;
  • Патрона для свёрл;
  • Электродвигателя.

Этот механизм легко отшлифует, заточит и разрежет деревянные составные части.

Подбирая двигатель, не упустите из своего поля зрения такие характеристики:

  • Мощность в промежутке от 0,6 до 1,5 кВт;
  • Синхронность;
  • Среднее значение вращения вала около 2500 оборотов в минуту.

Вал обязан иметь устройство для фиксации патрона под свёрла. Если такового нет, то потребуется подточить конечную часть вала при помощи напильника. Диаметр крепления обязан быть чуть больше диаметра патрона. Потом запустите двигатель и подточите патрон таким образом, чтобы он прочно закрепился на вале. При помощи притирочной пасты и надфиля подгоните патрон под необходимый размер вала. При неимении такой пасты следует потереть наждачку и развести маслом её абразив.

Обязательно просверлите отверстие и нарежьте резьбу M5 M6 в центральной части вала, это убережёт вас от нечаянного сползания патрона. Также не забудьте зафиксировать его с помощью потайной головки.

Вы можете расположить деревянную деталь в различных положениях по отношению к станку.

Особенности работы

Фиксация рамы к столу производится двумя болтами, а планки крепятся при помощи фиксирующих скоб.

Чтобы соорудить раму вам пригодиться шесть железных уголков, сечение которых должно составлять 2,5 на 2,5 см, и один уголок с сечением 4 на 4 см. Их длина составляет 30 см. Для соединения воспользуйтесь сварочным аппаратом. Обратите внимание на качество сварочных швов, так как станок в ходе работы заметно вибрирует.

Для производства столешницы вы можете использовать пластмассу, металл, фанеру либо доски.

Для установки деталей на пространстве стола вам понадобится изготовить скобы и планки. Чтобы установить в отверстие патрона фрезу, пилу либо шкиву, вам нужно дополнительно сделать втулки переходного характера, а также оправки.
