Как изготовить светодиодную панель своими руками? Как сделать светодиодную панель своими руками

Светодиодная панель своими руками: материалы, сборка

Категория: Освещение для нежилого

Светодиодная панель – это удобный, яркий и энергоэффективный осветительный прибор. Её функциональные качества подходят для использования в освещении бытовых или производственных помещений, студий во время фотографирования или видеосъемки. Тем, кто сталкивается с необходимостью такого оборудования или просто интересуется самостоятельной сборкой LED-приборов, мы расскажем, как можно сделать светодиодную панель своими руками.

Панель из светодиодной ленты и стекла

В данной статье рассматривается пример создания светодиодной панели со сторонами 23 и 10 см. Площадь, соответственно, 230 см2. Действительные размеры устройства могут быть в разы больше. Вместе с габаритами увеличивается и мощность – чем больше диодов, тем больше света.

Чтобы сделать опытный образец светодиодной панели, необходимо подготовить:

100 сантиметров LED-ленты со светодиодами 5630 SMD.
2 прозрачных стекла, равных по площади размерам будущей панели. В примере используются стёкла 23*10 см.
2 полоски изолона или пенопласта с шириной 2 см и длиной – 10 см. Этот материал будет проложен между стёклами.
Лента для пайки с оловянным покрытием.
Флюс для пайки, продающийся в виде маркера.
Блок для питания LED-ленты, преобразующий ток 220 В в 12 В.

Перечисленные компоненты устройства можно приобрести не только в специализированных магазинах, но и в интернете. Например, светодиодная лента указанной маркировки обходится в несколько долларов за 5 метров, комплект из флюса и ленты для паяния – примерно 10 долларов, блок питания – 5-10 долларов.

Как подобрать блок питания?

Для правильного подбора блока питания необходимо знать мощность схемы, которую он будет «кормить». Для этого проводим расчёт, исходя из потребляемой мощности светодиодной ленты – 32 Вт/м. Для панели мы берём 1 метр ленты. Соответственно, потребление равно 32 Вт.

Однако это не все. Из-за возможных неполадок в сети, кратковременных скачков напряжения, повышенной нагрузки на ленту или других причин необходимо увеличить эту цифру на 30%. Таким образом, мощность светодиодной панели на метровой LED-ленте 5630 SMD равняется 42-45 Вт.

Чтобы сделать световую панель на светодиодах, можно использовать герметичные, открытые и компактные сетевые блоки питания. Все эти варианты подходят для использования в самодельном осветительном приборе.

Важная информация! Обратите внимание, что при использовании открытого блока питания необходимо правильно подключить контакты сети: провода питания (нулевой, заземляющий и силовой) подключаются к входу 220 В, а контакты LED-ленты – к выходу на 12 В.

Как собрать светодиодную панель самостоятельно?

В первую очередь необходимо разделить светодиодную ленту на пять равных частей. На ленте между диодами стоит обозначение ножниц. Разрезать можно только по этим меткам, так как в противном случае возникнут нарушения в работе ленты или она полностью откажет. В примере этой статьи для полотна 23*12 см лучше порезать ленту на 4 равных отрезка.

Следующая задача – приклеивание кусков ленты к одному из приготовленных стёкол. При этом крайне желательно размещать кусочки так, чтобы положительные контакты находились рядом, и их было проще соединить. После этого контактные точки нужно обработать флюсом и спаять с проводками. Крайняя пара контактов подсоединяется к блоку питания. Отрезки ленты должны располагаться друг от друга на расстоянии не меньше ширины ленты.

Для более удобного и надёжного монтажа можно воспользоваться коннекторами для блоков питания. Они выпускаются совместимыми с подходящими разъёмами и контактными углублениями для пайки проводов. Соединение через коннектор не только выглядит эстетично, но и более надёжно работает.

Следующий шаг – сборка лампы. В данном примере она выполняется очень просто. Необходимо прижать к двум противоположным краям уплотнитель, сверху положить второе стекло и скрепить всю конструкцию изолентой. На этом этапе лампа уже готова и можно проводить тестирование. Кстати, для более равномерного рассеивания света можно покрасить стекло матовой белой краской.

Светодиодная панель на алюминиевой основе

Использование алюминиевого листа в качестве основы для светодиодной панели имеет несколько преимуществ. Во-первых, такая конструкция более устойчива механически. Во-вторых, материал с высокой теплопроводностью лучше, чем стекло, отводит от работающих диодов выработанную тепловую энергию.

В данной статье мы приведём пример небольшой панели 28*26 сантиметров, для которой понадобятся:

алюминиевый лист с шириной 28 см и длиной 26 см;
5 метров светодиодной ленты 5630 SMD;
блок питания;
провод для подачи питания;
медный провод с диаметром сечения 1 мм для соединения отрезков ленты в цепь;
инструменты для пайки.

Как собирается светодиодная панель своими руками на алюминиевой основе:

Лента разрезается по отмеченным местам и приклеивается на основу в несколько рядов. В данном примере отрезки укладываются в 20 рядов по 25 см длиной.
В данном случае удобно соединять между собой плюсовые и минусовые контакты отрезков через один провод. То есть, с одной стороны прокладывается прут медной проволоки, к которому припаиваются положительные контакты, а с другой – прут, соединённый с отрицательными. К первому подсоединяется провод питания.

Для подключения блока питания тоже удобно воспользоваться коннектором.
Для изоляции и придания более эстетичного вида можно наклеить поверх соединительных проводов изоленту, а затем усадить её, прогревая горячим воздухом из фена.

Потребляемая мощность 5 метров ленты в данном устройстве равна 160 Вт. После прибавления 30% запаса получается 208 Вт. Для обеспечения стабильной работы в данном случае подойдёт блок питания на 250 Вт.

simplelight.info

Бюджетная светодиодная панель своими руками (из подручных средств)

Светодиодная панель это прекрасная альтернатива современным светильникам. Энергосберегающая, долговечная и любой формы на ваш вкус. О том, как сделать светодиодную панель своими руками расскажет данная статья.

Есть несколько вариантов изготовления самодельной светодиодной панели.

Изготовление на основе из стекла

Более простым вариантом является изготовление из готовой светодиодной ленты. Это специальная самоклеющаяся лента, на которой расположены светодиоды. Гораздо дешевле выйдет купить ее в интернете. Стоимость обойдется примерно 3 доллара за 5 метров.

Подготовительные работы

Рассмотрим пример изготовления одной светодиодной панели, площадью 230 квадратных сантиметров. Нужно определиться, какой мощности светильник вы хотите получить. Мощность напрямую зависит от площади панели и количества светодиодов. Для изготовления вам понадобится:

Светодиодная лента. Возьмем 5630 SMD LED 1 метр.
Стекло 2 штуки. Площадь стекла равна площади вашей панели. В нашем примере 23 сантиметра на 10 сантиметров.
Две полоски из пенопласта или изолона размером 2 сантиметра на 10 сантиметров, которые будут исполнять роль прокладки между стеклами.
Лента для паяния, покрытая оловом и флюс в виде маркера для пайки. Продается в комплекте, легко найти в интернете. Стоимость около 10 долларов за комплект.
Блок питания. Это устройство для преобразования напряжения 220В в 12В и подключения нашей панели к сети.

Для того, чтобы узнать какой мощности нам нужен блок питания, произведем простой расчет.

Подробнее о расчете блока питания здесь.

Мощность данной ленты 32 Ватта на метр. То есть 1 метр ленты потребляет 32 Ватта. Нужно учесть потери мощности в проводах, следственно прибавляем еще 30 процентов к 32 Ваттам. Получится 41,6 Вт. Округляем до целого числа. Получается блок питания мощностью 45 Вт.

Различают несколько типов блока питания. Каждый из них используется в зависимости от применения светодиодной ленты. Для самодельной панели можно использовать любой из них.

Компактный герметичный;
открытый;
компактный сетевой.

Если вы используете открытый блок питания, то на входе 220В подсоединяем сетевой кабель (фаза, ноль и заземление), на выходе 12В контакты от ленты.

Процесс сборки

Разрезаем светодиодную ленту на равные части. Длиной около 20 сантиметров. На ленте есть указатели в виде ножниц, где нужно разрезать.

Подробнее о том, как правильно резать светодиодную ленту.

После начинаем наклеивать ленту на стекло. Наша задача соединить все плюсы с плюсами, а минусы с минусами. Для удобства можно клеить ленту размещая плюсы рядом друг с другом. Но это не обязательно, кому как удобно. Возможные схемы соединения показаны ниже.

Смазываем флюсом контакты и припаиваем провода по схеме. Два крайних контакта затем подключаются к блоку питания.

Существуют коннекторы, специальные переходники для крепления к блоку питания, а также разнообразные разъемы. Конец ленты прикрепляется к одному концу разъема, а другой подсоединяется к блоку питания. Можете подобрать такой разъем, если не хотите паять. К тому же внешний вид с таким разъемом будет намного лучше. Пример приведен ниже на фото.

Далее собираем лампу. По краям стекла со светодиодными лентами прикладываем уплотнитель и сверху накладываем второе стекло. Скрепляем конструкцию изолентой или скотчем. Поверхность стекла можно покрыть белой матовой краской для придания более товарного вида и равномерного распределения света.

Нужно понимать, что это условная схема, в которой упор сделан на малый бюджет. Данная панель собрана с целью показать как сделать led панель из подручных материалов.

Диодная панель на алюминиевой основе

Есть еще один вариант изготовления панели на алюминиевой основе. Основа из такого материала хорошо отводит тепло от диодов, предохраняя их от сильного нагревания. Для изготовления понадобится:

Алюминиевый лист 28 на 26 сантиметров;
светодиодная лента марки 5630 SMD LED 5 метров;
медный провод толщиной 1 мм;
провод питания;
блок питания на 250 Вт;
паяльные принадлежности.

Процедура изготовления и расчеты полностью аналогичны предыдущему варианту.

Начинаем с наклейки на алюминиевый лист полосок светодиодной ленты, затем соединяем проводом все плюсы ленты, а затем все минусы другим проводом при помощи пайки.

Присоединяем провод питания на другом торце панели. Таким образом, ток будет проходить через одну полоску, питая все оставшиеся. Провод соединяем через коннектор для светодиодной ленты, о котором рассказывали выше.

Провода, которые соединяют все светодиодные ленты можно заклеить полоской изоленты, придавая готовой конструкции более приятный вид. Изоленту можно прогреть феном или зажигалкой, для усадки и обжатия.

Подсоединяем провод питания к блоку питания.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Делаем светодиодную панель своими руками

Занимаетесь ли вы съемками видео либо фотографий, нужно ли вам качественное освещение или просто интересна тема светодиодных панелей. В любом случае предлагаем ознакомиться с нашим очередным обзором, который посвящен сборке светодиодной панели в домашних условиях.

Начать советуем с просмотра авторского видеоролика

Итак, нам понадобится:- кусок органического стекла;- строительный фен;- светодиодная лента;

Сгибаем край органического стекла под прямым углом с помощью строительного фена.

Теперь нужно отрезать равные куски светодиодной ленты, чтобы приклеить их на основу из органического стекла. Автор идеи отрезал 24 полоски, длина каждой из которых равна 20 см. При использовании таких же размеров вам понадобится 4.8 м ленты. На каждом 20-сантиметровом куске есть 12 светодиодов, то есть в целом используется 288. Потребляет такая конструкция 69 ватт (5.7 А).

Клеим полученные куски светодиодной ленты на панель. Важно, чтобы все они легли ровно и одинаково.

Учитывая достаточную мощность конструкции, при подключении следует использовать толстый провод. Оголяем провод и закручиваем на шуруповерт. Нужно получить два таких провода.

Устанавливаем полученные па прошлом шаге провода по бокам конструкции. Сверху провода фиксируются на одном месте, проходят по бокам и уходят вниз, то есть за пределы панели. Один провод будет плюсовым, а второй – минусовым.

Теперь подключаем плюсовые контакты кусков светодиодных лент к плюсовому проводу, а минусовые - к минусовому.

Удобно собрать всю проводку в маленькой коробочке. В ней же проделываем отверстие для кнопки включения и выключения светодиодной панели. Обратите внимание, что если кнопка имеет встроенную подсветку, то в паре с ней необходимо использовать резистор на 1 кОм. К кнопке подключается плюс.Панель готова. Теперь нужно позаботиться о том, чтобы спрятать контакты проводов. Для этого берем толстый шланг и разрезаем.

После этого надеваем разрезанный вдоль шланг на панель.

В качестве ножек для панели можно использовать обычный штатив, позаботившись о креплениях непосредственно на светодиодной панели. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Светодиодный экран своими руками – схема, этапы сборки

Светодиодные экраны или, как их еще часто называют, ЛЕД-дисплеи, стали доступны для массового применения сравнительно недавно. Более правильным будет вместо русской аббревиатуры именовать это электронное устройство LED-дисплеем (light emitting diode). Наряду с этими названиями часто используется термин «светодиодный экран».

Первые видеоэкраны появились более 20 лет назад, но их яркость (отдельные пиксели были на газоразрядных лампах) была недостаточной для воспроизведения качественного изображения, особенно в солнечные дни. Кроме этого техническое обслуживание этих устройств было очень сложным и дорогим.

Стремительный прогресс в технологии производства ярких, качественных и в то же время недорогих светодиодов основных цветов (красного, зеленого и голубого) позволил совершить стремительный шаг вперед индустрии производства светодиодных экранов. Огромный спектр возможностей по созданию видеоизображений, управлению цветовыми, яркостными и динамическими изображениями произвел настоящую революцию на рынке наружной и интерьерной рекламы (экраны небольшого размера – от 1,0 х 1,0 м, где требуется демонстрация изображений большого масштаба).

В крупных российских городах, захламленных повсеместно за последние 20 лет безликими билбордами 3 х 6 м, началось постепенное внедрение этой современной технологии. Модульные принципы сборки и аппаратно-программное обеспечение Arduino позволяют собрать LED-экран своими руками.

Модули для сборки

Экран нужных габаритов собирается из готовых электронных блоков (модулей) стандартных размеров, укомплектованных пикселями из светодиодов или сборок RGB, соединенными на общей плате и имеющими необходимые разъемы и шлейфы для объединения с соседними блоками. Модули, как правило, китайского производства, имеющие более низкую цену, приобретаются в специализированных фирмах и магазинах. Набором типичных параметров обладают модули Р10:

размер, мм – 320 х 160 х 20;
вес модуля, г – 600–700;
шаг пикселя, мм – 10;
разрешение (количество пикселей на 1 м2) – не менее 256 х 192;
яркость светодиодного экрана, кд/м2 – 6 000–7 000;
угол половинной яркости, градус – 120;
срок службы, час – до 50 000;
максимальная потребляемая мощность (для уличных экранов), Вт/м2 – 500;
расстояние комфортной видимости изображений, м – от 7;
все световые и электронные компоненты защищены от воздействия влаги, пыли, механических воздействий.

Модули Р10 разных цветов

При отсутствии модулей можно собрать светодиодный экран на базе светодиодной ленты. Но этот вариант более трудоемок в сборке и не обладает необходимой надежностью при наборе жестких условий уличной эксплуатации: большой диапазон температур, влажность, УФ-воздействие, пыль, грязь и т. п.

Как собирается LED-дисплей

На первом этапе изготовления самодельного видео экрана необходимо изготовить надежную несущую металлоконструкцию для размещения на ней большого количества электронных блоков (модулей, контроллеров, источников питания – драйверов, преобразующих сетевое переменное напряжение 220 В в постоянное – 12 В). Конструкция представляет собой каркас из квадратной профильной трубы. Типичный вариант каркаса представлен ниже на фото.

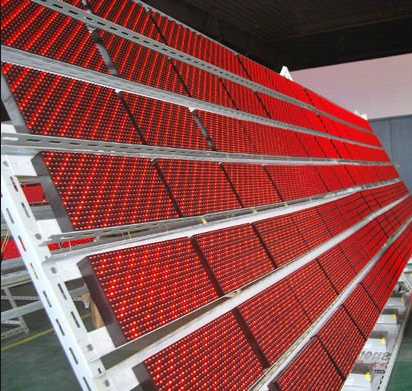

Каркас LED-экрана с модулями Р10

На втором этапе собирают модули Р10, крепят к каркасу вплотную друг к другу и соединяют с помощью шлейфов, имеющих качественные разъемы «папа-мама». Крепеж модулей зачастую осуществляется с помощью надежных магнитов, что очень упрощает стадию сборки и особенно разборки при производстве ремонтных работ.

Далее с обратной стороны каркаса размещаются блоки питания и контроллеры, отвечающие за обработку видеоинформации и распределение ее на конкретные модули и малые пиксели. Задняя стенка видеоэкрана изготавливается из металлического листа или алюминиевой композитной панели. Как сделать монтаж LED-экрана, показано ниже.

Схема светодиодного экрана

Как управлять работой LED-дисплея

Понятно, что сегодня собрать светодиодный экран своими руками может практически любой человек, владеющий элементарными знаниями электротехники и навыками обращения с инструментами типа отверток и шуруповерта. Однако для того, чтобы «вдохнуть жизнь» в собранное железо, надо понимать, каким образом видеофайлы поступают на светодиоды и как создается программа для работы видеоэкрана.

Управление и замена файлов с видеороликами производится через USB-порт (через flash-карту) или с помощью Wi-Fi-роутера через интернет-соединение. Видеоролик, созданный предварительно с помощью специализированного программного обеспечения, переводится в формат *.avi или *.mpeg. Затем он преобразуется микроконтроллером или компьютером в цифровой поток, поступающий на микросхемы драйверов постоянного тока, подающих напряжение в соответствии с алгоритмом, заложенным в программу, на светодиоды дисплея.

Качество сделанного экрана определяется возможностями системы управления LED-экрана, которая может быть синхронной или асинхронной. На рисунке ниже представлена схема управления LED-экраном.

Схема управления светодиодным LED-экраном

Синхронная система управления подразумевает, что на экране отображается та же информация, что и на компьютере, то есть идет прямой эфир. Например, можно транслировать изображение с телекамеры, установленной на стадионе или концерте. Такая система состоит из карты-передатчика и нескольких карт-приемников. В компьютере, который управляет экраном, находится карта-передатчик, а на экране – карты-приемники, соединенные UTP-кабелем (витая пара).

Асинхронный способ вывода информации на экран подразумевает предварительную загрузку в память микроконтроллера. Для этого используют flash-карту или кабель. Асинхронная система требует присутствия нескольких микроконтроллеров, количество которых зависит от геометрических размеров LED-дисплея. Эта система позволяет осуществлять работу самостоятельно по заданной программе без внешнего компьютера.

Аппаратная платформа Arduino

Для создания программы управления светодиодными видеоустройствами (экраны, бегущие строки) на рынке существует большой выбор различных продуктов. Одним из самых популярных является аппаратно-вычислительная платформа Arduino (Ардуино), в состав которой входят плата ввода-вывода и средства разработки.

Arduino используется как для разработки автономных интерактивных объектов, так и для подключения к программным продуктам, выполняемым на компьютере. Платы имеют аналоговые и цифровые порты, к которым могут подключаться разные устройства автоматики: датчики (температуры, влажности, давления и т. п.), кнопки, моторы, двигатели, видеоэкраны, бегущие строки.

Можно сказать, что Arduino – это инструмент проектирования различных электронных устройств. Программная платформа сделана с открытым программным кодом на базе языка программирования С/С++. Проекты, реализованные с помощью Arduino, могут функционировать как самостоятельно, так и взаимодействовать с компьютерным программным обеспечением (MaxMSP, Flash, Processing).

Плата программируемого контроллера Arduino

lampagid.ru

Светодиодная панель своими руками - варианты и преимущества

Создание яркого света возможно только с использованием мощного источника. Светодиодная панель своими руками – это не только уменьшение стоимости прибора, но и источник света, обладающий необходимыми параметрами. Собрать панель можно при помощи подручных материалов.

Какие варианты существуют?

Светодиодное освещение стало одним из популярных и используемым в общественных заведениях, жилых помещениях и различных учреждениях. Изготавливать светодиодные панели своим руками можно на основе алюминия или стекла. Преимущества эксплуатации:

- Низкое потребление электроэнергии. Соответственно, снижение счетов по электричеству;- Яркое освещение. Может быть встроено множество диодов в одной конструкции;- Долговечность работы. Производители гарантируют от 50 000 часов непрерывной эксплуатации;- Отсутствие ультрафиолетового освещения и экологичность

Все это влияет на выбор будущего светильника и возможности его применения в определенных средах. Единственный недостатком, который выделяют пользователи, считается высокая стоимость. Самостоятельное конструирование позволяет снизить затраты на установку.

Органическое стекло и алюминий

Для создания светильника самостоятельно, потребуется:

- Органическое стекло;- Строительный фен;- Светодиодная лента

Дополнительными устройствами выступают: блок питания, лист изолона и лента для пайки. В качестве диодов могут использоваться: 5630 SMD.При помощи строительного фена необходимо согнуть кусок органического стекла. На ней будет располагаться лента, приклеенная при помощи силиконового клея. Также актуальны варианты с самоклеящейся лентой. В зависимости от размеров будущего светильника, отрезаются равные полосы источника света. Разрезать можно только в том месте, которое обозначено на поверхности.Далее следует подключение контактов и проводов. Покрываются флюсом и пропаиваются по схеме. Два последних будут подключаться к блоку питания, обеспечивая подачу тока на все диоды. В качестве включения в БП, применимы специальные коннекторы и разъемы. Их можно приобрести в любом электротехническом магазине.Конечным этапом выступает закрепление всей конструкции. Сверху закрывается еще одним стеклом, проверяется работа устройства.

На алюминиевой основе

Процедура создания источника света при помощи тонкого металла схожа с предыдущим способом. Потребуется дополнительно провод питания. Все полосы соединяются на алюминии и пропаиваются при помощи одного провода питания. Это выходящий контакт, подключаемый к блоку питания.Дополнительно применяется изоляция и может использоваться любой материал для полной сборки конструкции.

Изоляция тока и радиаторы

В некоторых конструкциях своими руками используются радиаторы, способные ограничить ток и охладить систему при перегреве. Наличие подобного компонента усложняет сборку, но положительно влияет на эксплуатационные характеристики.Существуют другие методы создания осветительного прибора: при помощи существующего корпуса, на пластиковой основе и другие. В таких вариантах главное место занимают расчеты, необходимые для корректного подключения.При сборке самостоятельно, нужно придерживаться правил безопасности и обязательно проводить проверки на каждом этапе. Это исключит дальнейшую неисправность системы, поможет создать максимально производительный осветительный прибор. Не имея соответствующих знаний и опыта, не рекомендуется собирать электрическое оборудование. Желательно в данном случае приобрести готовую продукцию в специальных магазинах или заказать при помощи интернет-сервисов.

Преимущества сборки

Собирая самостоятельно, будущий владелец сможет отрегулироваться нужные параметры, организоваться правильное освещение в помещении. Также можно использовать различные корпуса и мощные диоды. Светодиодная панель актуальна для освещения различных заведений, может применяться для организации света в студиях фотосъемки. Соблюдая все требования безопасности, получится максимально качественный осветительный прибор.Поделитесь информацией в социальных сетях, если тема была для Вас интересной.

ledflux.ru

Светодиодный экран своими руками

Светодиодные экраны являются видеоэкранами. Светодиоды в них используются, как точки или пиксели. Светодиодная панель — это основная часть подобного экрана.

Их используют, как уличные магазинные вывески, большие билборды. Не так давно внедрили в общественном транспорте. Такие панели и табло светятся в темноте и рекламная информация видна далеко.

Риски

Вы сможете самостоятельно разобраться, как устроена светодиодная панель и сделать её своими руками. Будьте внимательны, если приобретёте не те детали, потом можете долго продавать их через интернет. Старайтесь сразу покупать нужные.

Если поручите сборку экрана не специалистам, они могут неправильно его собрать и после включения возникнет замыкание и сгорят дорогие детали. Несмотря на эти риски, шаг за шагом вы разберётесь, как устроена техника и сделаете самостоятельно. Если есть возможность, поручите сборку опытному электрику, который раньше делал подобные экраны, а если нет — приступайте самостоятельно.

Материалы и сборка

Для панели требуется матовое стекло. Если заботитесь о безопасности, приобретайте оргстекло. За таким экраном находятся светодиодные чипы.

Они располагаются по всему экрану равномерно. Работают они от самостоятельного источника питания. Его вы подключите позже.

До начала работы вы должны представить панель, о которую хотите сделать. Лучше всего нарисовать её от руки либо на компьютере. Нужно знать, какова его примерная площадь?

Любой размер округляйте до 1 квадратного дециметра. Зная площадь, мы сориентируемся, какой мощности будет наш экран. Поймёте насколько ярко он будет светиться.

Если нужен экран, от которого будет исходить приглушённый свет, то не требуется более 1 Ватт на кв. дециметр. Вы взяли цветное стекло? Для его подсветки требуется большая мощность, чем для прозрачного или матового.

Если планируете применять экран, как источник для освещения улицы, то запомните, 1 Ватт светодиод такой же, как 10 Ватт лампа накаливания. Например, в коридоре у вас мощность люстры 200 Ватт, тогда требуется диодных чипов для панели на 20 Ватт.

Приступайте к сборке. Главное, безопасно установить все необходимые чипы. Для их включения нужны блоки питания, работающие от напряжения в 220 Вт, но вы будьте внимательны и соблюдайте правила безопасности.

Напряжение, под которым находится светодиод для вас не опасно, но если произойдёт замыкания, выйдут из строя довольно дорогие элементы и вам придётся приобретать в специальном магазине новые комплектующие. Чаще всего светодиодные чипы располагают равномерно в любой последовательности по площади экрана.

Скрепляем экран и готовую плату с произвольно расположенными чипами. Чтобы панель «ожила», нужен источник питания или драйвер. Он небольшой и его можно расположить, при сборке, как в корпусе, так и в отдельном блоке за экраном.

Ещё понадобится шуруповёрт, шурупы для крепления, сантиметр и другие материалы. Чтобы иметь полное представление о сборке, посмотрите видеоролики на «Ютубе». Там пошагово рассказывают, как оптимально быстро и качественно сделать сборку.

Где купить запчасти?

Драйверы и светодиодные чипы приобретайте в магазине, продающем технику и комплектующие. Можно посмотреть ассортимент в интернет-магазинах, выбрать нужные детали и заказать доставку на дом. Сейчас есть масса возможностей и комплектующие на любой кошелёк.

Некоторые умельцы собирают конструкцию из деталей по минимальной стоимости. Кто-то заказывает более дорогостоящие комплектующие. Если собираетесь сделать своими руками подобный экран, не спешите, складывайте комплектующие внимательно. В магазине продавец-консультант подскажет вам, какие детали более надёжные, долговечные и лучше подойдут для экрана вашей площади.

Собирать самостоятельно или покупать готовый?

Любой светодиодный экран состоит из модулей. Благодаря этому, вы можете сделать его любого, задуманного размера. Собирать своими руками или приобретать готовый? Заводской сборки довольно дорогой. И у него есть свои недостатки:

Производители часто завышают его показатели, в рекламе говорят, что он бесперебойно может работать от 50 до 100 тыс. часов. На самом деле со временем он может местами потерять яркость изображения. Светодиоды садятся иногда на 50% и на изображении появляются цветные пятна.
Изготовление экранов идёт партиями и в каждой есть доля брака. Если вам попадётся такой, то довольно скоро вы заметите недостатки в его работе. Конечно, он будет несколько лет на гарантии и починить не механические поломки можно будет бесплатно, но если соберёте экран лично, будете уверены в качестве комплектующих. Бывает, что производитель знает о бракованной партии, но чтобы не потерять прибыль, сдаёт её на реализацию в магазины или сразу продаёт по полной стоимости.

Если решите покупать заводской сборки, вы должны быть осведомлены, каких марок товар более качественный. Можете покупать продукцию известных марок. Китайцы научились производить недорогую, с отличными эксплуатационными качествами продукцию.

С другой стороны для сборки экранов или строк своими руками не требуется отдельное помещение. Это вы можете осуществить дома и значительно сэкономите. Главное, следовать рекомендациям, ничего не напутать.

Если Вы сомневаетесь что Вам по силам грамотно собрать светодиодный экран, например как часть медиафасада, то Вы все же всегда можете купить готовый от производителя по доступной цене с доставкой по России. Или же взять светодиодный экран в аренду.

svetodiodyrossii.ru

Светодиодный экран своими руками из модулей или LED-ленты

Категория: Освещение для нежилого

Светодиодные или LED-экраны широко применяются в бытовой и не только сфере на протяжении последних двадцати лет. Современный светодиодный экран – это и дисплей ноутбука или телевизора, и рекламная установка на улице, и большой экран на концертной площадке. Если первый вариант крайне сложен для самостоятельного конструирования, то крупный экран из светодиодов для рекламы или трансляций можно собрать самому.

Из чего делают экран?

Модульная сборка светодиодного экрана представляет собой создание крупного полотна из множества отдельных модулей. Это блоки стандартного размера, которые состоят из нескольких десятков светодиодов, выполняющих роль пикселей, и электронной схемы управления. Управляющая плата контролирует совместное свечение модуля, а также имеет шлейфы и разъёмы для соединения с другими модулями. Такое подобие пазла потенциально даёт возможность для сборки экрана любого размера.

Купить модули для сборки сегодня можно в магазинах электроники, в специализированных отделах на рынке или заказать на международных интернет-площадках вроде AliExpress. Во всех трёх случаях блок, скорее всего, будет сделан в Китае, но это не говорит о низком качестве по умолчанию. Из страны драконов приходит хорошая продукция. Чтобы её выбрать, следует посоветоваться со специалистами, ознакомиться с отзывами о тех или иных марках.

Базовые функциональные характеристики модулей P10:

размер: длина – 320 мм, ширина – 160 мм, толщина – 20 мм;
масса – от 600 до 700 г;
шаг пикселя – 10 мм;
число пикселей на м2 (разрешение) – от 256 ˟ 192;
яркость экрана – от 6000 до 7000 кд/м2;
рабочий ресурс – до 50 000 часов;
угол половинной яркости – 120˚;
дистанция комфортного просмотра – 7 метров и больше;
предельная мощность потребления при уличной эксплуатации – 500 Вт/м2.

В базовом исполнении светодиодные блоки для сборки экранов имеют защиту от пыли, влаги, механического повреждения.

Альтернативой электронным LED-блокам служит светодиодная лента. Её также можно уложить в виде экрана для трансляции изображений. Однако у этого материала есть характерные недостатки. Во-первых, монтаж большого количества лент в виде экрана более сложен, поскольку они изначально не разрабатываются для этих целей. Во-вторых, LED-лента не обладают достаточной устойчивостью к разрушительным факторам внешней среды: температурным перепадам, контакту с грязью, влагой и пылью, ультрафиолетовому излучению.

Монтаж светодиодного экрана из блоков

Процесс изготовления начинается со сборки металлического каркаса для размещения светодиодных блоков рядом друг с другом. Несущая металлоконструкция представляет собой нечто вроде стенки с ячейками. Как правило, её изготавливаются из квадратной профильной трубы или перфорированного металлического профиля. Учитывая особенности среды использования, материал должен иметь антикоррозионное покрытие. Пример традиционной конструкции для размещения модулей, источников питания, контроллеров, драйверов и других компонентов схемы представлен на следующем фото.

Далее, чтобы собрать светодиодный экран, электронные модули P10 размещаются в своих ячейках и соединяются между собой посредством стандартного соединения шлейф-разъём типа «папа-мама». Чаще всего, крепление самих блоков к металлическому основанию осуществляется магнитами, поэтому не вызывает проблем. Благодаря этому процесс монтажа, демонтажа и ремонта мобильных светодиодных экранов заметно упрощается.

На обратной стороне конструкции располагаются блоки питания и электронные элементы, принимающие информацию о транслируемом изображении, и распределяющие её частями: общая схема – по модулям, а модули – по пикселям.

Чаще всегда задняя стенка собирается из композитной алюминиевой панели или листа металла. Общая схема сборки и размещения функциональных элементов экрана показана в следующем изображении.

Сборка экрана из ленты

Для светодиодной ленты, в отличие от модулей P10, доступна возможность сгибания и складывания, что обуславливает одно из преимуществ – с её помощью можно создавать гибкие и складываемые экраны. Для их создания необходимы диодные ленты, держатели для них с прижимной головкой, алюминиевые панели для размещения светодиодов, крепёжные элементы, блоки питания и микроконтроллер.

Как собрать светодиодный экран из LED-ленты:

Оклеить рабочую поверхность цветной плёнкой с помощью жидкого клея (цвет должен быть чёрным, потому что при его отображении светодиоды не светятся). Поверхность должна быть идеально ровной.
Обрезать излишки плёнки по краям.
Закрепить ленты рядами. Располагать их нужно так, чтобы расстояние между светодиодами было одинаково, как вдоль, так и поперёк. Светодиоды должны идти ровными рядами и вдоль, и поперёк основы, чтобы изображение не было перекошенным. Для крепления используются скобы. Расстояние между ними определяется так, чтобы не было провисаний и смещений.
Соединить светодиодные ленты между собой спайкой или через стандартные разъёмы. Ко входу первой ленты в цепи подключается DMX-контроллер. Если одного устройства недостаточно для работы, устанавливаются субконтроллеры. Между собой они соединяются сетевым кабелем.
Подключить блоки питания. Здесь есть несколько важных нюансов: питание подаётся с обоих концов, максимальное потребление ленты с 72 светодиодами равно 20W, модульные блоки питания практически всегда подключаются попарно, а не параллелятся на выходе.

Схемы питания LED-лент для тех, кто собирает светодиодный экран своими руками:

Последним шагом сборки экрана является герметизация блоков питания, контроллеров и соединений для защиты от влаги. Хорошим вариантом является алюминиевый кабель-канал, в который заводятся и заливаются герметиком концы лент, а также прячутся блоки питания.

Как выводится картинка?

Выбор видеоряда и его замена для трансляции на светодиодный экран осуществляется через Wi-Fi или USB. В первом случае информация принимается через сетевую карту контроллера, а во втором – через кабель от подключённого к системе компьютера. Преобразование видеоролика в цифровой поток и распределение напряжения по отдельным светодиодам выполняет контроллер. Качество и порядок отображения зависит от типа системы управления:

синхронное управление подразумевает одновременное отображение одной картинки на экране и устройстве-источнике, то есть прямой эфир. Оно часто используется во время спортивных трансляций и концертов. Для работы на устройстве-источнике работает карта-передатчик, а на экране – одна или несколько карт-приёмников, соединённых между собой;
асинхронный вывод информации на экран связан с предварительной загрузкой информации в памяти микроконтроллера. Загрузка осуществляется с компьютера через кабель или с flash-накопителя. Асинхронная система работает независимо от управляющего компьютера и оснащается несколькими микроконтроллерами (в зависимости от размеров дисплея).

Популярным средством программирования и управления светодиодными экранами является аппаратно-вычислительная платформа Arduino. Она имеет разъёмы и порты, по которым можно подключать самые разные приборы для создания простых и сложных автоматизированных систем, в том числе – экранов из светодиодов. Arduino программируется на языках C/C++.

simplelight.info
