Тема настоящей нашей статьи: Стропила для крыши дома своими руками. Советы и рекомендации.
Строим крышу
Как сделать стропила для крыши
Выполнить стропила можно из металла или дерева. Кроме того, существуют варианты, в которых скомбинированы оба материала. Так или иначе, наиболее распространенным типом являются деревянные стропила, поэтому стоит рассмотреть подробнее именно их особенности.
Изготовление стропил предполагает два пути:
Подготовка на заказ.
В первом случае нужно наличие специального оборудования и некоторых навыков по работе с деревом, во втором достаточно обратиться на завод, где в профессиональных условиях будет выполнено создание стропил с необходимыми параметрами. Как правило, заводские стропила выполняются с пластинами из металла, обеспечивающими надежность соединений. Стропила такого типа позволяют выполнять каркасы любой степени прочности.
Кроме того, на заказ можно сделать стропильные фермы целиком, а также заказать сборку других элементов.
Для создания стропил своими руками подходят другие способы обеспечения надежного соединения. Это:
Соединение с использованием хомутов.
Соединение с помощью шипов и пазов.
Второй способ встречается наиболее часто. Важно знать, что он подходит только для тщательно высушенной древесины – влажное дерево может усохнуть в процессе эксплуатации, что приведет к нарушению прочности крепления. Такой ситуации можно избежать, соединяя элементы с помощью болтов, но подобный вариант несколько ослабляет бревна и доски.
Крепление элементов
С помощью кобылки.
Примыканием к мауэрлату.
Обратите внимание на то, что соединение с затяжкой должно оснащаться зубом или шипом, иначе может произойти скольжение стропильной ноги. Кроме того, при строительстве крыши над домом из деревянного сруба, мауэрлатом служит верхний венец, к которому и крепятся фермы.
Установка стропил согласно типам крыш
Проще всего разобраться, как установить стропила на крыше, в случае с односкатной конструкцией. В таком случае скат опирается на противоположную стену, угол наклона зависит от высоты подпор. Как правило, он составляет около 45-60 градусов. Балки стропил располагаются строго параллельно друг другу, как и при устройстве двускатной крыши.
Тем не менее, двухскатная отличается большей сложностью. Балки стропил такой конструкции соединяются на коньке, опираясь снизу на мауэрлат или специальные опоры.
Расчет стропил крыши
Выполнять расчет стропил крыши лучше всего во время проектирования дома. Так надежность крыши будет максимальной, ведь будут учитываться все особенности конструкции и тонкости процесса эксплуатации.
Резюмируем материал
Стропильная система представляет собой основу всей конструкции крыши.
Ее состояние определяет внешний вид дома, безопасность пребывания в нем и продолжительность эксплуатации кровли без необходимости серьезного ремонта. Поэтому так важно выполнить все работы на этапе возведения стропильной системы максимально точно и качественно.
При желании, можно сделать стропила для крыши своими руками. Они выполняются из дерева или металла, чаще всего можно встретить элементы из сосны. Используются разнообразные методы соединения, обеспечивающие наибольшую жесткость конструкции.
Заключение
Сложность работы зависит от типа крыши. Стропила двухскатной крыши отличаются достаточной простотой и удобством в работе, не уступают им и стропила односкатной. Некоторые конструкции – шатровая или ломаная – требуют большего внимания к деталям. Так или иначе, справиться с работой вполне под силу начинающему строителю – главное, заранее разобраться, что же представляет собой конструкция стропил крыши, и рассчитать количество строительных материалов, необходимое для строительства.
С тропила (стропильная система) являются несущим элементом конструкции крыши и выполняют для нее ту же функцию, которую для строения выполняет фундамент. Давайте посмотрим, как рассчитать, сделать и установить стропила своими руками, и что для этого нужно.
Содержание
1. Расчёт стропильной системы.
2. Наслонные стропила своими руками.
3. Как сделать висячие стропила.
4. Изготовление стропил своими руками.
5. Сборка и установка стропил.
Расчёт стропильной системы
При расчете стропильной системы учитываются следующие факторы:
• материал, из которого будет изготовлена кровля;
• площадь кровли и угол ее наклона;
• средний уровень снежного покрова в данной местности.
В дачном и малоэтажном строительстве в наших странах, как правило, стропила изготавливаются из древесины хвойных пород. Этот материал доступен, обеспечивает прочность и долговечность изготовленных из него конструкций.
Изготовление элементов конструкций стропильных систем из дерева достаточно просто, производится непосредственно на строительной площадке, а их монтаж не требует использования специальной техники.
Стропила опираются на стены строения либо на опоры и выполняются висячими, либо наслонными.
Наслонные стропила своими руками
Наслонные стропила имеют три точки опоры: две стены и промежуточную опору, в качестве которой часто используется центральная несущая стена строения. При таком варианте исполнения стропил расстояние между двумя соседними опорами не должно превышать шести с половиной метров. Ширину перекрываемого пространства можно увеличить за счет установки дополнительных опор: добавив одну опору – до 12 метров, а установив две дополнительных опоры – до 15 метров. Стропильные ноги в таких конструкциях располагаются с шагом 800 – 1200 сантиметров, что определяется сечением бруса, применяемого для изготовления стропильной ноги.
В качестве опоры для верхнего конца стропильной ноги могут использоваться прогоны, а нижние – упираются в подстропильный брус (мауэрлат), смонтированный на верхнем обрезе стены и распределяющий нагрузки от стропил на несущую стену.
Устойчивость стропильных ног достигается сооружением подстропильной рамы, включающей прогоны, стойки и подкосы.
В случае устройства сложных стропильных систем, укрепление конструкции достигается применением дополнительных стоек, поддерживающих верхний продольный брус (прогон) и опирающихся на лежни.
Как сделать висячие стропила
Висячие стропила отличаются тем, что, опираясь на верхние венцы или верхнюю обвязку строения, они упираются друг в друга верхними концами в коньке крыши. Распор в таких стропильных системах гасится нижним поясом стропильной фермы – «затяжкой».
Часто в конструкции крыши применяются одновременно оба вида стропил.
Ошибки при расчете длины стропил приводят к нарушению геометрии конструкции кровли, что чревато ее обрушением. При сооружении сложных видов кровли проведение расчетов целесообразно доверить профессионалам. В случае, когда кровля и стропила изготавливаются своими руками, проще всего использовать специальные таблицы либо калькуляторы, позволяющие избежать ошибок в расчетах стропильной системы.
Изготовление стропил своими руками
Для изготовления стропил, как правило, применяется сосновая доска, сечение которой составляет 50х150 или 60х200 мм. При необходимости усиления стропил вследствие использования тяжелых кровельных материалов, таких, как черепица или усиленные асбоцементные листы, используется деревянный брус большего сечения, либо стропильные ноги усиливаются сращиванием досок определенным способом.
Поскольку любую стропильную систему можно представить как совокупность прямоугольных треугольников, то, при известной ширине строения и определенном угле ската крыши, вычислить длину диагонали достаточно просто.
Для определения сечения деревянного бруса стропильной ноги при известной ее длине и различных вариантах размера шага стропил можно воспользоваться таблицей (рис 1.):
Например: при длине стропильной ноги от трех до четырех метров и шаге их установки в 180 сантиметров сечение стропильного бруса должно быть не меньше, чем 9х10 сантиметров.
Но если в достаточном количестве имеется брус сечением 8х10 сантиметров, то можно использовать и его, сократив при этом шаг установки стропил до 120 сантиметров.
В результате проведенных расчетов должен появиться чертеж стропильной фермы с указанием размеров всех элементов, определен шаг их размещения на крыше и способ крепления.
Сборка и установка стропил
Собирать стропильные фермы можно, как непосредственно на месте монтажа, так и на земле, с последующим подъемом наверх.
Последовательность установки ферм: вначале устанавливаются крайние, затем центральная и т.д. После того, как стропила будут установлены и надежно закреплены, выполняется обрешетка, а временное крепление стропил удаляется.
За рамками статьи осталась масса вопросов. Это и способы сборки стропильных ферм, их крепление и другие проблемы устройства кровли, обсудить которые Вы сможете в комментариях либо тут. А к вопросам устройства кровель, в том числе стропильным, мы вернемся еще не раз.
Оставляйте ваши советы и комментарии ниже.
Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!
Как сделать крышу своими руками: секреты монтажа стропил
Содержание:
Как сделать крышу своими руками: сборка и установка стропил
Крыша своими руками: кровельное покрытие
На сегодняшний день существует много крышных конструкций и всевозможных кровельных материалов – крыши бывают односкатными, двускатными, вальмовыми, мансардными. Перечислять все виды смысла нет, главное понять одно – конструкции крыши достаточно сложные, и без специальных знаний сделать их самостоятельно достаточно трудно. Наиболее простыми в этом отношении являются односкатные и двухскатные крыши – именно ими мы и займемся в этой статье, в которой вместе с сайтом stroisovety.org подробно разберем вопрос, как сделать крышу своими руками, и изучим тонкости этого процесса.
Для удобства и более глубокого понимания этой технологии весь процесс монтажа разобьем на два этапа – монтаж стропильной части крыши и ее покрытие кровельным материалом.
Как сделать крышу своими руками фото
Как сделать крышу своими руками: сборка и установка стропил
Стропила, называемые в народе крышным каркасом, являются несущей частью. От прочности стропильной конструкции зависит как долговечности крыши, так и ее способность противостоять природным стихиям.
Задаваясь вопросом, как сделать крышу дома, следует понимать важность уклона – чем он меньше, тем больше на нем задерживается снега и увеличивается шанс возникновения протечек. Во время монтажа кровельного каркаса этот фактор просто нельзя не учитывать – при уменьшении наклона прочность каркаса должна увеличиваться, иначе тяжелый снег просто раздавит его.
Как сделать крышу дома фото
Как правило, для изготовления стропильной части крыши применяется два типа материалов – металлический уголок или обрезная доска толщиной не менее 40мм. С металлом сможет работать не каждый, да и стоит он на порядок выше, а вот с деревом дела обстоят проще. Именно этот материал и выбирает большинство людей для сооружений стропильной конструкции.
Ну ладно, теперь к делу. Монтаж кровельного каркаса начинается с установки балок перекрытия. Доска усиления каркаса укладывается руба и для надежности крепится шпильками или анкерными болтами. Следует понимать, что опираться балки перекрытия должны исключительно на несущие стены и располагаться с шагом не менее чем 1м. Особое внимание необходимо уделить их положению в плоскости – здесь придется хорошенько поработать с уровнем и добиться полной горизонтальности балок. Игнорировать этот момент не стоит, так как от него в полной мере зависит внешний вид готовой конструкции крыши.
Обратите внимание на то, что балки перекрытия должны выступать за наружный край несущих стен дома хотя бы на 15-20см – этот выступ гарантирует непопадание стекающей с крыши воды на стены, что в свою очередь снижает шансы их преждевременного разрушения.
Как правильно сделать крышу своими руками
На следующем этапе работ предстоит собрать воедино стропила двух скатов.
В зависимости от уклона две части стропил сначала подрезаются в необходимый размер, а после чего соединяются между собой и усиливаются дополнительной перемычкой. В результате должно получиться изделие, по форме напоминающее букву «А». Таких «букв» нужно изготовить ровно столько, сколько вы установили балок перекрытия.
Как сделать правильную крышу
В поисках ответа, как правильно сделать крышу, необходимо понимать важность подрезки досок, составляющих данное изделие. С углом здесь ошибиться нельзя – чем меньше зазор между элементами конструкции, тем она будет прочнее и надежнее. В этом отношении стропила лучше собирать непосредственно на крыше, уложив их на балки перекрытия. Немного неудобно, но зато практично. Изготовив одно изделие, ним можно воспользоваться в качестве шаблона для сооружения всех остальных. Сразу все изготавливать не стоит – у вас просто не хватит места на крыше. Шаблон оставляем, а каждую следующую конструкцию сразу же после изготовления можно устанавливать на свое место.
Как сделать двухскатную крышу фото
Установка стропил – процесс не слишком сложный, он в большей степени неудобный, и самостоятельно, без помощи напарника, в этом деле не обойтись. На данном этапе работ собранную букву «А» необходимо поднять в вертикальное положение, установить поверх балки перекрытия и надежно соединить их друг с другом. При установке первого стропильного изделия понадобится временное дополнительное крепление – сами понимаете, что ветер может сделать свое грязное дело и завалить конструкцию, сведя на нет все ваши усилия.
После установки второй стропильной балки, чтобы придать жесткость каркасу и не дать ветру нарушить все ваши планы, их соединяют меду собой длинной доской, закрепив ее с нижней стороны в верхний угол конструкции. Все последующие стропильные балки как бы надеваются на эту доску и крепятся не только к доскам перекрытия, но и к ней самой. Решая вопрос, как сделать правильную крышу, необходимо понимать важность установки стропил в вертикальном уровне – без измерительного инструмента здесь не обойтись никак.
Как сделать стропила для крыши своими руками
Закончив с установкой стропил, следует позаботиться об усилении их жесткости – каждому отдельно взятому стропилу нужно добавить дополнительную точку опоры. Для этих целей опять же необходимо подрезать в нужный размер доску и установить ее в торцы между балкой перекрытия и стропилом – не забывайте о правильной и точной подрезке.
Но и это еще не все. Вопрос, как сделать двухскатную крышу, а вернее ее каркас, не будет решен до конца, пока поверх стропил не установится обрешетка, которая придаст конструкции необходимую прочность. Поверх стропил необходимо закрепить поперечные доски, связав таким образом все отдельные элементы каркаса воедино. Здесь уже толстая и ровная доска не нужна – подойдет и необрезная толщиной 20мм. К стропилам она крепится либо гвоздями, либо саморезами – вторые предпочтительнее, так как удерживают они намного надежнее.
Вот теперь можно сказать, что вопрос, как сделать стропила для крыши, решен полностью.
А вот решение вопроса монтажа полноценной крыши находится только на половине пути.
Крыша для дома своими руками фото
Крыша своими руками: кровельное покрытие
Кровельных материалов достаточно много, и каждый из них имеет свои тонкости установки. В целом, технология кровли крыши выглядит примерно одинаково. Поверх обрешетки набивается контробрешетка, обеспечивающая вентиляцию подкровельного пространства. Контробрешетка – это брус размером не менее чем 40 на 20, установленный над стропилами. Поверх этого бруса монтируется гидроизоляция, представляющая собой плотную армированную пленку. А уже сверху этой пленки с учетом всех тонкостей материала укладывается само кровельное покрытие.
Кровельное покрытие крыши фото
Рассказывать, как производится монтаж того или иного материала, в этой статье не буду, так как это отдельные темы, требующие особого внимания. Самое главное, что мы решили основную часть вопроса: как сделать крышу своими руками и научились самостоятельно монтировать стропила.
Автор статьи Дмитрий Ворохов
Стропила и фермы для сарая
Стропила часто используются для строительства односкатных крыш, поскольку они прочны и просты в установке.
Однако они могут потребовать квалифицированной рабочей силы. Фермы используются для строительства навесов, потому что они быстрее, чем стропила.
Фермы прочнее стропил, но их сложнее изготовить — обычно их делают на заводе.
Стропила легко построить, если знать как, но они не так точны, как фермы.
Тем не менее, они могут быть отличным выбором! Это руководство поможет вам сделать выбор!
Что такое стропила?
Стропила — это деревянная балка, используемая для поддержки верхней конструкции, такой как крыша или потолок.
Стропила – это короткие балки, обычно деревянные. Стропила часто используются для поддержки потолков. Стропила также используются для создания большего пространства внутри дома.
Преимущества стропил
Стропила идеально подходят для создания эффектного сводчатого потолка.
Их также легко транспортировать.
Вы можете доставить их к себе домой на пикапе или лодке. Их можно даже доставить в отдаленные районы. Они дорогие, но вы сэкономите деньги по сравнению с другими вариантами.
Стропила используются, когда нужно что-то быстрое и простое. Вы можете использовать их для небольших проектов.
Это связано с тем, что стропила могут быть построены на месте по мере необходимости. Фермы изготавливаются с точными размерами, что занимает намного больше времени.
Стропила — отличный способ увеличить высоту проема на чердаке, не перекрывая всю крышу.
Стропильная конструкция очень полезна, когда вам нужно построить что-то высоко на горе или в другом труднодоступном месте. Стропила можно легко транспортировать на лодке, вертолете или грузовике.
Недостатки стропил
Строительство стропил может занять намного больше времени и может потребовать более квалифицированного труда. Все труднее найти рабочих, умеющих строить стропила.
После возведения стен и возведения стропил вы можете рассчитывать на длительный процесс завершения строительства. Неблагоприятная погода может еще больше затянуть этот процесс.
Лицензированный строитель, который изо всех сил пытается получить правильные размеры и углы, не сможет изготовить 20 или более одинаковых стропил.
Стропила используются для специальных проектов. Фермы используются для большинства проектов.
Стропильные крыши требуют тщательного планирования и точности. Вам нужно определить угол каждого стропила, а затем точно их обрезать. Делается это с помощью пилы или электролобзика.
Перед началом проекта убедитесь, что вы выполнили домашнее задание. Вырезы «птичья пасть» позволяют крыше сидеть ровно, не будучи слишком высокой или низкой.
Правильное выполнение этого пропила и пропилов конька, чтобы оба стыковочных соединения образовывали заподлицо с коньковой доской и стенами сарая, имеет решающее значение.
Вы должны делать это для каждого используемого стропила, что делает строительство стропил отнимающим много времени и несколько утомительным.
Плюсы
Стропила очень полезны при строительстве дома, потому что они дают дополнительное пространство на чердаке, а также дают возможность создать соборные потолки.
В сараях тоже можно использовать стропила, но их нужно строить иначе, чем дома.
Стропильные крыши состоят из досок или деревянных досок, скрепленных гвоздями. Это позволяет легко их собирать и разбирать.
Возможна персонализация, потому что вы можете выбрать, какой тип древесины вы используете и в каком количестве.
Минусы
Стропила обычно изготавливаются путем разрезания кусков дерева на более мелкие. Люди, которые делают стропила, должны знать, как их правильно распилить.
Это потому, что если вы обрежете их неправильно, то ваш дом не будет иметь устойчивой конструкции.
Стропила следует рассчитывать исходя из размеров крыши. Вы можете использовать любой тип дерева, если он соответствует требованиям строительных норм и правил.

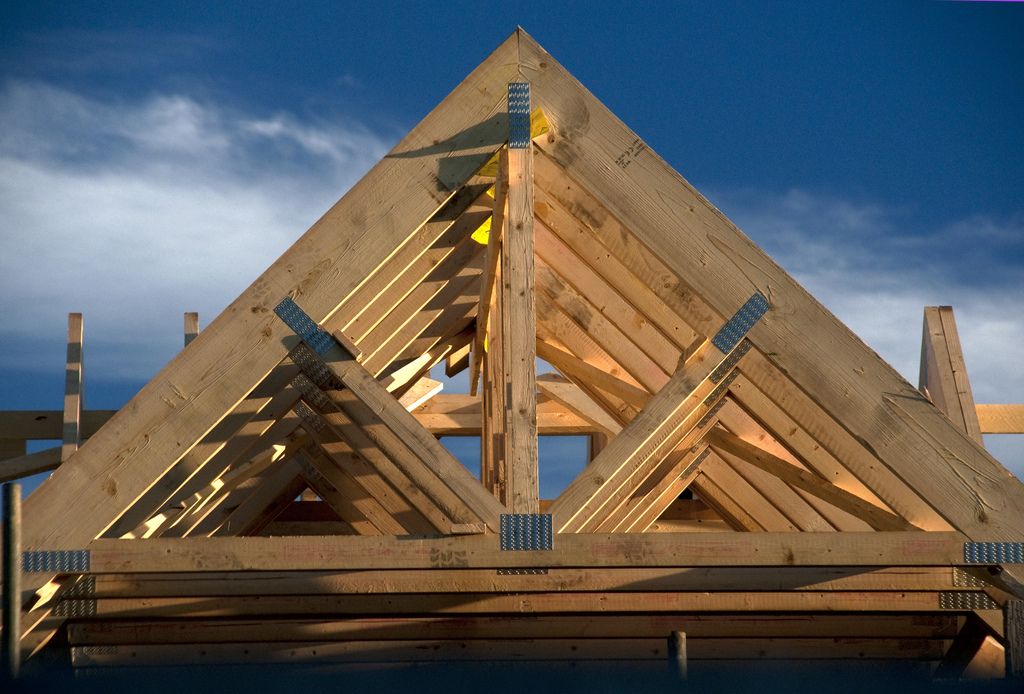

Что такое фермы?
Фермы представляют собой простые деревянные конструкции.
Они используются для поддержки крыш или стен.
Их легко установить, потому что они готовые. Вы можете купить их готовыми к работе.
Ферма состоит из множества отдельных кусков дерева, называемых анкерными стержнями. Эти стержни соединены между собой другими деревянными частями, называемыми ферменными пластинами.
Фермы прочны, потому что в них используется много разных пород дерева.
Стенка фермы представляет собой треугольный кусок дерева, используемый в качестве опорной балки или конька крыши.
Фермы обычно строятся путем раскладки кусков древесины на земле и их соединения гвоздями.
Верхние пояса представляют собой горизонтальные балки, поддерживающие крышу. Нижние пояса представляют собой вертикальные балки, поддерживающие верхние пояса в их основаниях.
Фермы используются для укрепления крыши. Стропильная сеть состоит из кусков дерева, которые соединены вместе.
Решетка фермы обеспечивает большую прочность, чем галстук с воротником, потому что она идет от центра основания шкворня к центру каждой вершины.
Металлические косынки используются для соединения досок. Косынки используются для соединения досок между собой. Фермы предварительно изготавливаются на складе, а затем отправляются на строительную площадку для сборки.
Сараи обычно строятся с фермами, но некоторые делают их без ферм. Фермы используются для поддержки крыш и потолков.
Часто крепятся к стенам и полам. Некоторые люди используют фермы для создания открытого потолка. Навесные комплекты могут быть построены с фермами или без ферм.
Навесы могут быть как открытыми, так и закрытыми.
Фермы изготавливаются путем соединения нескольких кусков дерева вместе. Это означает, что вам, возможно, потребуется сделать меньше работы, чтобы установить их самостоятельно, в зависимости от вашего уровня навыков.
Вы могли бы сэкономить деньги, используя фермы вместо того, чтобы нанимать профессионалов для выполнения этой работы.
Преимущества
Фермы представляют собой сборные деревянные элементы, которые используются для поддержки крыш или стен.
Иногда они дешевле, чем строить их на месте, потому что они уже изготовлены, что может сэкономить рабочее время для более крупных проектов.
Они более точны, чем их сборка на месте, потому что они спроектированы компьютером.
Крыши должны быть защищены от непогоды. Фермы должны быть установлены быстро. Опоясывающий лишай также должен пройти быстро.
Обрамление должно быть сделано аккуратно, и оно не должно подвергаться воздействию погодных условий слишком долго.
Фермы отлично подходят для строительства мостов или поддержки крыш. Их перепончатый дизайн делает их очень прочными.
Пролеты ферм могут достигать 60 футов. По данным Американского совета по дереву, максимальный пролет стропил составляет около 30 футов, и это при относительно небольшой нагрузке в 20 фунтов на квадратный фут.
По мере увеличения нагрузки длина пролета уменьшается для снега в северном климате или для тяжелых кровельных материалов, таких как черепица.
Удобная сборка своими руками означает, что вам может не понадобиться нанимать профессионалов для выполнения своей работы.
Вы получаете все необходимое для выполнения работы самостоятельно.
Инструкции по установке ферм прилагаются. Существуют фермы разных типов, и они пронумерованы для облегчения идентификации.
Недостатки
Фермы отлично подходят, если вы хотите построить что-то очень высокое. Но они тяжелые и дорогие.
И им нужно время, чтобы собраться. Так зачем использовать фермы? Потому что они прочные и простые в установке.
Стропильные фермы ограничивают возможности вашего потолка. Плоские потолки затрудняют установку мансардного потолка.
Вы не сможете использовать свое чердачное пространство так, как вам хотелось бы, потому что фермы делают переоборудование чердака невозможным. Они также ограничивают использование чердака в качестве хранилища.
Фермы взаимозависимы и не могут быть изменены или удалены после изготовления. Просверливание в них отверстий может привести к повреждению конструкции.
Фермы большие и прочные, но тяжелые. Им нужно несколько человек, чтобы нести их.
Фермы должны быть доставлены вилочным погрузчиком.
Pros
Фермы изготавливаются на заводе с использованием точных измерительных и режущих станков. Эти машины обеспечивают правильную сборку ферм.
Строительство ферм занимает меньше времени, чем их сборка вручную. Фермы более точны, чем стропила, потому что они производятся на заводе с компьютерами.
Стропильные фермы достаточно прочны, чтобы выдерживать большие нагрузки, такие как снег или дождь. Они также просты в установке. Предварительное изготовление позволяет легко их транспортировать.
Фермы используются для укрепления крыш и защиты от непогоды.
Сборные фермы стоят дороже, чем их сборка своими руками. Создание их самостоятельно занимает меньше времени, потому что вы делаете все вручную.
Вы можете использовать шаблон или другие инструменты, чтобы убедиться, что фермы построены правильно.
При распиловке пиломатериалов нет отходов. Но сборные фермы могут быть дороже в зависимости от обстоятельств.
Минусы
У стропильных ферм есть несколько заметных минусов. Стропильные фермы имеют большой вес и должны устанавливаться как минимум двумя людьми.
В сарае может не потребоваться подъемный кран для установки ферм, но сами фермы по-прежнему тяжелые и достаточно громоздкие, чтобы обслуживать более одного человека.
Вам нужны прочные балки для поддержки тяжелых грузов. Ваша крыша должна быть достаточно прочной, чтобы выдерживать вес снега и льда.
Из чего сделаны фермы?
View Post
Фермы представляют собой прочные конструкции, обычно состоящие из деревянных балок. Эти балки обычно склеиваются вместе, чтобы сформировать более прочную конструкцию.
Иногда фермы укрепляют тонкими деревянными брусками.
Металлические крыши часто используются вместо деревянных. Однако они не всегда лучше. Древесина более долговечна в некоторых климатических условиях, лучше изолирует и требует меньшего ухода.
Металлические крыши имеют тенденцию легко ржаветь в некоторых климатических условиях, и поэтому они не всегда служат так же долго, как деревянные.
Пихта чаще всего используется для изготовления стропильных ферм, поскольку с ней легко работать и она доступна в больших количествах.
Однако для усиления балок требуется склеивание. Желтая сосна часто используется, когда нет доступной пихты. Также используется красный кедр, но он стоит дороже, чем другие виды древесины.
Для настила используются строганные деревянные доски. Эти доски укладываются бок о бок, чтобы пересекать друг друга на стропилах.
Стропила крыши надежно крепятся гвоздями. Большинство стропил крыши изготавливаются из кедра или сосны.
Но существуют также доски из ламинированного шпона, которые в пять раз длиннее деревянных стропил.
Самостоятельное изготовление ферм
Если вы хорошо разбираетесь в древесине, вы можете построить свои собственные фермы. Создание собственных ферм требует времени.
Вы должны планировать заранее и убедиться, что у вас достаточно места для хранения ферм. Фермы могут деформироваться, если они промокнут, поэтому убедитесь, что они закрыты.
Установка ферм
Крыши должны быть построены со стальными балками (фермами), чтобы выдерживать вес тяжелых предметов.
Фермы крепятся к стенам клипсами. Фермы поднимаются на крышу машинами из-за их веса.
Потребуются временные поперечные распорки, чтобы скрепить фермы во время укладки обшивки.
После установки обшивки временные поперечины также будут удерживать фермы на месте.
Стропила
Стропила представляют собой большие куски дерева, используемые для поддержки крыш. Они часто используются в сочетании с другими материалами, такими как бетон или металл.
Предварительно обрезанные доски для стропил облегчают работу, потому что они однородны по ширине. Они также легче, чем целые бревна.
Поскольку они разрезаны на более мелкие части, ими легче управлять. Это позволяет легко поднимать их на крышу.
Потолочная балка является важной частью конструкции здания. Он держит крышу и поддерживает нижние этажи. В этом случае потолочная балка крепится с помощью хомута.
Этот тип подключения используется не всегда. Вместо этого можно использовать множество различных типов соединений.
Стяжка-хомут — это простой способ скрепить вместе два куска дерева. Зажимы для ферм используются для крепления ферм к стенам. Они также используются для крепления стропил к стене.
Что лучше для строительства сараев?
Фермы используются при строительстве домов и зданий, потому что они прочные и крепкие. Они могут преодолевать большие расстояния и выдерживать большие нагрузки.
Стропила используются при строительстве крыш, поскольку они просты в установке и обслуживании. Они также более гибкие и простые в использовании, чем фермы.
Фермы представляют собой очень прочные конструкции, обеспечивающие устойчивость. Они часто используются, чтобы сделать крышу более прочной и надежной.
Стропильные фермы используются для покрытия больших помещений, таких как амбары и склады. Стропила обычно используются для создания сводчатых потолков.
Изготовлены из деревянных досок, соединенных между собой. Традиционная крыша состоит из двух рядов стропил. Они расположены перпендикулярно друг другу и охватывают ширину здания.
Фермы сейчас более популярны, чем стропила, потому что их проще изготовить. Но производители ферм могут использовать обрезки, чтобы сделать их прочнее.
Фермы прочнее стропил, потому что они более эффективны. Стропила тяжелее, но фермы потребляют меньше древесины.
Стропила прочнее ферм, но фермы более экономичны. Кроме того, фермы легче монтировать, чем стропила.
При строительстве навеса с навесом необходимо учитывать фермы. Они нужны для больших сараев с таким типом кровли.
Крыши с фермами достаточно прочны, чтобы выдерживать большие пролеты. Крыша с фермами может выдержать большую крышу, чем крыша без ферм.
Восьмиугольные и пирамидальные крыши могут быть выполнены только со стропилами. Вальмовые и коньковые крыши могут опираться на стропила или фермы.
Существуют значительные различия в стоимости при сравнении крыш в виде ферм и крыш в виде стропил.
Крыша в виде фермы требует меньше материала и меньше разрезов. Это означает, что это может стоить меньше денег.
Однако у этого типа крыши есть и недостатки.
Во-первых, для крыш в виде ферм может потребоваться больше работы, потому что вам придется иногда резать каждую часть по отдельности, если вы делаете индивидуальную работу.
Во-вторых, ферменные крыши труднее монтировать. В-третьих, стропильные крыши часто протекают. В-четвертых, стропильные крыши трудно ремонтировать.
В конце концов, выбор должен основываться на ваших личных потребностях. Оба являются допустимыми вариантами.
Заключение
Кровельные фермы и стропила прочны и функциональны. Оба требуют определенных навыков и опыта для правильной установки.
Как вырезать стык «птичья пасть»: Крепление стропил и балок крыши
В этом руководстве «Сделай сам» вы узнаете, как установить кровельную балку или стропило, в том числе, как определить уклон крыши, вырезать конек или отвес отрежьте под правильным углом, определите нужную длину балки и точное место для стыка в виде птичьего рта, как правильно вырезать стык в виде птичьего рта и, наконец, как отрезать хвостовой срез, чтобы закончить конец кровельной балки .
Если вы не являетесь опытным плотником или увлеченным мастером-сделай сам, вы, вероятно, никогда раньше не сталкивались с соединением «птичья пасть», поэтому вы не знакомы с тем, как это конкретное деревообрабатывающее соединение используется при строительстве крыш, а также в строительстве заборов.
Если вы действительно хотите построить какую-либо скатную крышу для собственного дома или даже садового сарая или надворной постройки, вам нужно будет обрезать все ваши стропила или кровельные балки, чтобы они подошли. Лучший и самый надежный способ сделать это — использовать соединение Birdsmouth.
Что такое сустав или отруб Бердсмут?
Соединение «птичий клюв» (также называемое «птичий клюв» или «птичий клюв») представляет собой небольшой вырез треугольной формы в основании кровельной балки, который позволяет балке удобно сидеть поверх стеновой плиты (верхняя часть стены). до начала крыши) .
Я уверен, вы поняли, что название «Птичья пасть» связано с тем, что сам сустав немного похож на птичий рот, если смотреть сбоку.
Стыки типа «птичья пасть», врезанные в стропила кровли и установленные поверх стеновой пластины
Если бы не этот стык, стропила или кровельная балка балансировали бы только поверх стеновой плиты, что затрудняло бы фиксацию, не говоря уже о том, что не было бы прочного соединения между крышей и опорой. стены ниже.
Добавление этого стыка позволяет верхней части стропила плотно прилегать к верхней части горизонтальной области пластины, в то время как вертикальный передний край упирается в вертикальный внешний боковой край стеновой пластины.
Это позволяет обеспечить прочное крепление, а также успешно передать любые усилия с крыши на опорные стены, а затем на фундамент.
Чтобы обеспечить надежное крепление стропила к стеновой пластине, обычно используется процесс крепления, известный как «забивание гвоздями», при котором гвозди вбиваются с каждой стороны стропила под углом и вниз в древесину, образующую верхнюю часть настенной плиты.
Процесс забивания гвоздей (иногда его также называют косым или боковым забиванием) обеспечивает надежное скрепление обеих досок, образуя прочное соединение.
Также можно использовать подвесы для балок, ремни для крепления стропил или любые другие подходящие стальные конструкции, специально предназначенные для этой работы.
С точки зрения самого разреза, как горизонтальные, так и вертикальные разрезы, образующие сустав «птичья пасть», имеют свои собственные названия; горизонтальный разрез известен как «разрез сиденья», а вертикальный разрез называется «разрез пятки».
Соединение «птичья пасть» Вырезано на стеновой пластине с вырезами для сиденья и пятки
Один важный момент, который следует отметить в отношении конструкции крыши и этого типа соединения, заключается в том, что «птичья пасть» используется только при сооружении традиционной разрезной крыши, ее нельзя использовать в установка ферм крыши из-за того, что они изготавливаются заранее в соответствии с инженерными спецификациями, и любые разрезы могут серьезно повлиять на их структурную целостность.
Как и где используется огранка «птичья пасть»?
Как мы кратко упомянули выше, соединение «птичья пасть» в основном используется при формировании традиционных разрезных крыш, чтобы гарантировать, что стропила или балки, образующие крышу, надежно сидят поверх несущей стеновой плиты .
Соединение Birdsmouth, используемое при строительстве традиционных крыш
Соединение Birdsmouth крупным планом
Одним из наиболее важных моментов, который следует учитывать при разрезании этого типа соединения, является правильность его разрезания.
Под этим мы подразумеваем, что после вырезания стыка и установки стропила посадочный срез птичьего рта должен располагаться поверх бруса стеновой панели, и ни один из них не должен выступать за сам брус.
Если есть выступ, то это будет неподдерживаемое слабое место, которое может легко расколоться вдоль волокон древесины.
Однако, если сиденье правильно прилегает к несущему брусу стены, то направленная вниз сила (или нагрузка) от крыши будет хорошо и равномерно распределяться по стеновой пластине и опорной(ым) стене(ам). Это также позволяет избежать «точек соприкосновения».
Соединение Birdsmouth опирается на настенную плиту, а также вырезается в полу
Вы можете подумать; зачем вам действительно нужно разрезать косяк птичьего рта? Разве вы не можете просто надежно закрепить стропило на стеновой пластине, чтобы оно не двигалось? Или вы не могли бы просто вырезать угловые пазы в самом брусе стеновой панели, чтобы стропила имели плоскую поверхность, к которой можно было бы прислоняться?
Ответ на все эти вопросы, как и на вопрос выше, опять же связан с гравитацией и правильным распределением нагрузки, создаваемой крышей.
Если большое количество веса сосредоточено на небольшой площади, например, на углу бруса стеновой панели от стропила выше, поскольку древесина (даже твердая древесина) имеет точку смятия, стропило физически сломает верхний брус из-за тот факт, что весь вес концентрируется на очень небольшой площади поверхности.
Кроме того, не только крыша несет вес вниз, гравитация также играет важную роль. Поскольку гравитация, по сути, стремится вытолкнуть все и вся на уровень земли, эта сила гравитации должна быть передана вниз в вертикальную структуру, например. ваших несущих стен, чтобы затем его можно было перенести на поддерживающие фундаменты под несущей стеной.
Диагональная гравитационная сила, приложенная к стропилу без шарнирного соединения
Нисходящая гравитационная сила, приложенная к стропилу с шарнирным соединением
Возвращаясь к приведенному выше сценарию, во всех ситуациях гравитационная сила передается под диагональным углом, а не вертикально.
Когда это происходит, угловой предмет просто соскальзывает, а не прижимается к несущей конструкции под ним.
Итак, как вы видите, при добавлении «сиденья» гравитация оказывается на вашей стороне, так как любая сила прикладывается вниз.
Помимо вырезания стыков птичьего рта в стропилах для кровли, они также используются при строительстве ограждений, особенно ограждений в виде перекладин.
Поручень или перила могут быть прикреплены к верхней части столба забора одним из двух способов – привинчены прямо и плоско к вершине столба или могут быть повернуты под углом 45° так, чтобы он напоминал « ромбовидной формы, а затем его можно утопить в выемке в верхней части столба.
Соединение Birdsmouth для столба забора – Изображение предоставлено woodsupplies.co.uk
Почти во всех случаях это будет срез под углом 45°, но это будет зависеть от размера древесины, используемой для перекладины (или поручня), и от того, является ли она квадратной.
Как разрезать птичью пасть
Теперь, когда мы точно рассмотрели, что такое птичья пасть, когда и где она используется, пришло время перейти к мельчайшим деталям и посмотреть, как мы ее нарезаем.
Когда дело доходит до вырезания соединения «птичья пасть», мы собираемся рассмотреть его в контексте вырезания и установки стропил или балок крыши, так как это наиболее часто используется, поэтому в этом сценарии само соединение часть процесса.
Что касается вырезания стыка «птичья пасть», нам потребуется сделать три отдельных пропила – коньковый или отвесный пропил, где стропила соприкасаются с коньковой доской, «птичьим ртом», где он соединяется со стеновой пластиной, и хвостовой пропил или свес .
Три пропила, необходимые для установки стропила, включая пропил
Чтобы гарантировать, что пропил будет точно в нужном месте, нам сначала нужно сделать пропил конька, так как он станет нашей точкой отсчета для определения положения птичьей пасти, но прежде чем мы сможем сделать разрез конька, нам нужно определить угол наклона крыши.
Подводя итог, весь процесс выглядит следующим образом:
- Расчет уклона крыши
- Использование уклона крыши для вырезания конькового среза
- Использование конькового среза в качестве точки отсчета для формирования птичьей пасти
- Создание хвостового среза
Для целей этого проекта мы будем работать с простой двускатной крышей, т.
е. скатная крыша с центральным коньком.
Вычисление уклона крыши и вырезание конька
Это первый этап процесса. Если вы никогда не делали этого раньше, это может показаться немного сложным, но это, безусловно, необходимо.
В большинстве случаев уклон крыши указывается и рассчитывается как отношение. По сути, это количество дюймов (или сантиметров), на которое крыша поднимается по вертикали на заданное расстояние (опять же, дюймы или сантиметры).
В качестве примера расчета шага, начиная от стеновой пластины и двигаясь к центру или коньку, если вы измерили на уровне 12 дюймов (или 30 см), а затем измерили непосредственно вверх под углом 90°, и в этой точке крыша была 6 дюймов (или 15 см) в высоту, что соответствует шагу 6:12 (или 6 из 12), а также может быть упрощено до 1:2 .
Итак, учитывая это, на каждые 12 дюймов горизонтального прогона (расстояние от стеновой плиты до центра конька) крыша поднимается на 6 дюймов по вертикали.
Измерение крыши для расчета уклона крыши
Это все хорошо, если у нас действительно есть существующая крыша для измерения, но поскольку мы формируем крышу с нуля, нам фактически не с чем сравнивать.
Имея это в виду, пришло время нарисовать чертеж в масштабе, чтобы вы могли работать с ним.
Для этого запишите фактические размеры крыши, которую вы строите, а затем определите масштаб с помощью линейки.
В нашем примере мы будем работать с конструкцией шириной 6 футов (от внешней стороны стены до внешней стороны стены) с высотой шага 2 фута (от плиты стены до вершины конька).
Используйте чертеж в масштабе, чтобы определить уклон крыши
Используя чертеж в масштабе, мы затем отмеряем от стороны стеновой панели к центру в общей сложности 12 дюймов, в этом случае, используя наш масштаб, который составляет 1 см = 1 фут .
Затем мы делаем отметку в точке 1 см и измеряем прямо вверх под углом 90°, пока не упремся в крышу.
В этом случае размер составляет 0,7 см или 7 дюймов 90 268 .
Итак, теперь у нас есть соотношение высоты тона 7:12 или дробь 7/12.
Вооружившись этой информацией, теперь мы можем отметить наш конек или отвес, используя кровельный угольник или угольник, как его иногда называют.
Начните с того, что положите брус на пол или ровную рабочую поверхность, а затем положите на него угольник с более длинным краем, или «корпусом», как его называют, сидящим горизонтально на одной линии со стропильным брусом и более коротким краем или « язык», направленный вертикально вверх от бревна на том конце, где вы собираетесь делать коньковый срез.
Глядя на обрамляющий квадрат, вы увидите обозначение масштаба на обоих краях, мы будем использовать внешний край.
Расположите более короткий край шпунта так, чтобы 7 был на одном уровне с верхним краем бруса, и убедитесь, что он остается в этом месте и не двигается. Затем переместите край корпуса так, чтобы 12 оказался на одном уровне с верхним краем бруса .
Установив угольник, вы можете отметить его вдоль края шпунта, чтобы определить разрез гребня, который затем будет установлен под точным углом для шага, с которым вы работаете.
Последнее задание — распилить бревно. Для этого можно использовать ножовку или циркулярную пилу. Просто убедитесь, что он квадратный.
Вычисление длины стропил или балок до положения «Птичья пасть»
Сделав разрез конька или отвеса, вы теперь готовы разметить «птичью пасть».
Прежде чем мы сможем это сделать, нам нужно будет рассчитать точную длину бруса, чтобы сделать отметки с помощью тригонометрии и теоремы Пифагора .
Для этого нам нужно знать точную ширину здания от внешней стены до внешней стены, а также точную высоту от верха стеновой плиты до верха коньковой балки. 9.
Используя измерения, вам нужно будет выполнить следующий расчет:
- Разделите ширину здания на 2, например. 72 дюйма в ширину разделить на 2 = 36 дюймов
- Вычесть половину ширины коньковой доски/балки – в данном случае 0,5 дюйма
- Умножьте цифру сверху на ее квадрат и сделайте то же самое для высоты до вершины конька, а затем сложите их вместе, например, ширина в квадрате + высота в квадрате = квадратный корень из гипотенузы
- Наконец, найдите квадрат числа, которое вы получили выше, и это будет длина вашего стропила от центра конька до плиты стены, где будет вырезаться птичий рот
Чтобы сделать это немного яснее, используя размеры из примера изображения выше:
- 72 /2 = 36 (половина ширины в дюймах)
- 36 — 0,5 = 35,5 (вычтите половину ширины гребня)
- 35,5 x 35,5 = 1260,25 (половина квадрата в почетах 35,5 x 35,5 = 1260,25 (половина Widthes) 35,5 x 35,5 = 1260,25 (половина Widthes) 35,5 x 35,5 = 1260,25 (половина Widthes) 35,5 x 35,5 = 1260,25 (половина Widthes) 35,5 x 35,5 = 1260,25 (половина.
21 x 21 = 441 (height squared in inches) - 1260.5 + 441 = 1701.5 (half width squared + height squared in inches)
- Square root of 1701.5 = 41.2492 inches
- Length of rafter = 41.2492 дюймов (или 3,4374 фута)
21 x 21 = 441 (height squared in inches) В приведенном выше примере мы получили значение 3,4374 фута (или 41,2492 дюйма). Затем мы можем округлить до ближайших нескольких десятичных знаков, получив окончательную цифру 3,44 фута для нашего стропила. Еще раз подтверждаю, что это расстояние от коньковой доски до внешнего края стеновой пластины.
Вы также заметите, что мы вычли половину ширины коньковой доски. Поскольку мы рассчитываем от мертвой точки конька , при установке стропила будут сидеть на коньковой доске, которая эффективно сместит центр на половину ширины с обеих сторон, поэтому нам нужно компенсировать это, вычтя половину ширины. .
Поскольку многие до сих пор используют футы и дюймы в качестве предпочитаемой формы измерения, мы выполнили приведенный выше пример, используя это.
Вы можете использовать метры и сантиметры, просто подставив их вместо футов и дюймов и т.д. это зависит от длины используемого вами бруса.
Теперь мы можем отметить эти точки как сверху, так и снизу на нашем брусе, используя срез конька в качестве отправной точки. Соедините верхнюю и нижнюю точки вместе, чтобы получить вертикальную линию отвеса (как показано на изображении выше).
Если вышеизложенное кажется немного сложным, существует довольно много доступных онлайн-калькуляторов, которые сделают эту работу за вас.
Изготовление соединения «птичья пасть»
Теперь, когда мы отметили длину стропила, а также отметили отвес, определяющий положение нашей «птичьей пасти», следующим этапом будет разметка и вырезание нашей «птичьей пасти».
Прежде чем мы начнем что-либо маркировать или резать, вы должны знать, что ваш птичий рот должен быть не более 1/3 (одной трети) общей глубины используемой вами древесины . Например, если вы используете бревна 6 x 2, глубина птичьего рта не должна превышать 2 дюймов.
Закончив правила, пришло время пометить разрез. Есть несколько разных способов сделать это, но мы собираемся использовать двухэтапный метод.
Во-первых, уложите брус ровно так, чтобы его глубина была обращена вверх и была максимально горизонтальной. Измерьте его общую глубину и разделите на 3 .
Теперь это покажет вам общую глубину, на которой может быть разрез.
Используя это число, измерьте и отметьте две точки по обе стороны от вертикальной линии, которая показывает, куда должен идти птичий рот , отмерьте от основания бревна, а затем проведите линию между ними.
В какой-то момент эта линия пересечется с отвесной линией, указывающей местоположение Птичьей пасти. Эта точка отмечает место, где срезы седалища и пятки встречаются под углом &90°; для формирования сустава птичьего рта .
Последнее задание теперь до прикрепите эту отметку к нижней кромке стропила под правильным углом, чтобы она располагалась полностью ровно и выровнялась по уровню на брусе стеновой панели.
Лучший способ сделать это использовать обрамляющий угольник, перевернув угольник так, чтобы его сторона была обращена вверх, а край язычка был слева .
Установите угольник так, чтобы 7 (значение подъема, рассчитанное выше в разделе, где мы рассчитывали уклон крыш) на краю шпунта были на одном уровне с краем основания стропила, а затем расположите край тела так, чтобы 12 находится на одном уровне с тем же нижним краем, что и 7 .
Теперь это даст вам правильное место для проведения линии от отметки глубины, которую мы только что сделали, до края основания. Теперь это сформирует оставшиеся линии разреза для нашего сустава птичьего рта.
Использование кровельного угольника для разметки линии сиденья «птичья пасть»
Выполнение выреза хвоста
Последняя работа — отметить линию выреза хвоста. Разметка хвостового среза — это в значительной степени просто дополнительный отвесный или ребристый срез немного дальше вниз по дереву от отвесной линии, изображающей ваш птичий рот, чтобы обеспечить небольшой выступ.
Обычно это около 6–12 дюймов, но это зависит от ваших личных предпочтений или того, что указано в ваших планах и т. д. .
Следует помнить, что максимальный свес крыши составляет около 2 футов , все, что превышает это значение, скорее всего, потребует дополнительных форм поддержки, поскольку оно начнет терять свою структурную целостность.
В этом примере мы собираемся оставить выступ в 10 дюймов, поэтому, расположив обрамляющий угольник в том же месте, что и на шаге выше, сдвиньте его влево, убедившись, что отметки 7 и 12 остаются на нижний край, как они делали выше, пока 10 на верхнем крае тела не будет на одной линии с отвесной линией, которая отмечает край птичьего рта.
Теперь, когда угольник установлен, проведите отвесную линию вниз по кромке шпунта сверху вниз на древесине, чтобы отметить свес или хвостовой срез.
Использование кровельного угольника для разметки хвостового среза
После того, как все размечено, последней задачей будет сделать разрезы с помощью подходящей пилы.
