Как сделать стеллаж из профиля своими руками: Чертежи & Видео & Схемы & Фото Монтажа В Деталях

Изготовление стеллажа из профильной трубы своими руками

Благодаря компактному размещению вещей можно сэкономить свободное пространство и навести порядок. Поэтому такой популярностью пользуются металлические стеллажи. Их можно поставить в сарае, на балконе, на кухне, в мастерской, погребе и, конечно же, в гараже. При установке стеллажа в гараже на нем можно хранить запчасти, инструмент и другие полезные мелочи, которые обычно разбросаны по всему гаражу. Если появилась потребность в удобном и компактном хранении, можно изготовить стеллаж и своими руками, используя для этого различные материалы. Одним из наиболее доступных и простых вариантов является конструкция из профильной трубы.

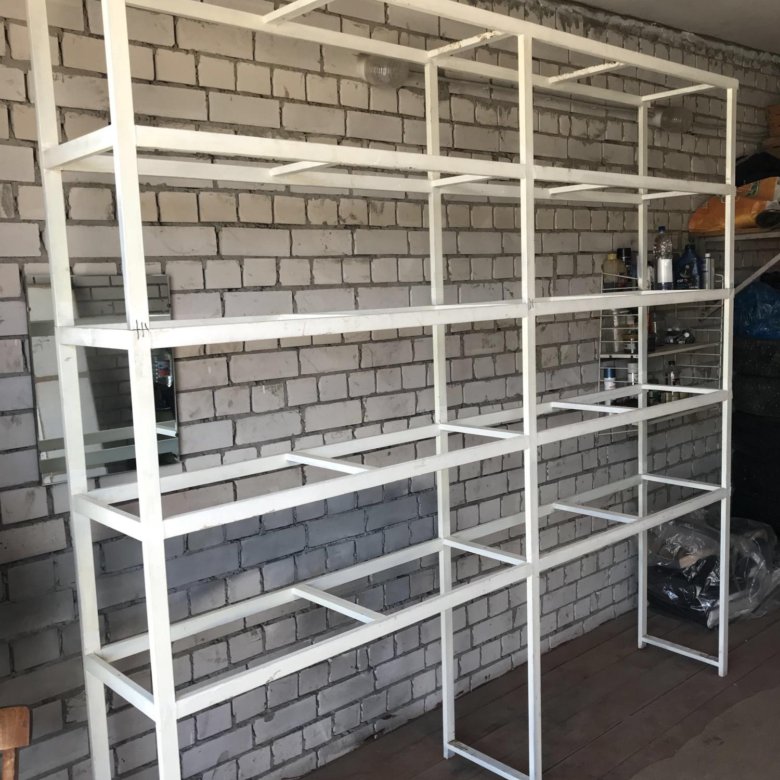

Стеллаж для гаража или мастерской

Содержание

• 1 Преимущества и особенности стеллажей из профильной трубы
• 2 Материалы и инструменты
• 3 Различные варианты стеллажей и их чертежи
• 4 Технология сборки
• 5 Особенности использования стеллажа из профильной трубы
• 6 Необычные виды стеллажей из профильной трубы

Преимущества и особенности стеллажей из профильной трубы

Металлические стеллажи из профиля является необъемлемой частью гаража, мастерской и склада. Они обладают высоким показателем прочности и долговечности, и при этом обойдутся недорого. К тому же такие конструкции легко собрать самостоятельно, используя при этом доступные материалы и инструменты. Помимо этого, такие конструкции обладают рядом и других преимуществ:

1. Прочность и надежность. Конструкции из металла выдерживают значительные нагрузки, поэтому могут использовать на складах, в гаражах, погребах. Металлическая система может использоваться для хранения домашних заготовок, книг и инструментов, а установка угловых стеллажей позволяет еще и экономить место.
2. Визуальная привлекательность. Стеллажи из профильной трубы могут использоваться и для компактного размещения предметов в доме, оформленном в стиле лофт или хай-тек.
3. Простота монтажа. Необязательно покупать готовую конструкцию. Ее можно изготовить и самостоятельно, даже не имея особых строительных навыков. Для этого потребуется профильная труба, стойки и материал для полочек.
4. Невысокая стоимость. Для его изготовления потребуются недорогой профиль, стойки из уголка, металлические или деревянные полки и крепежные системы. При износе элементов их можно легко заменить новыми.
5. Противопожарная или антикоррозийная стойкость. В отличие от деревянных конструкций, такие стеллажи не станут причиной распространения огня. А использование порошковой краски или оцинкованного покрытия позволяет защитить изделие и от негативного воздействия повышенной влажности.
6. Устойчивость к деформации. Конструкция не деформируется при сильной нагрузке, высокой влажности и перепадах температур.
7. Простота уборки. Отсутствие стекол и сложных элементов делает уборку поверхности простой и быстрой. Достаточно протереть влажной тряпкой с добавлением любого моющего средства.

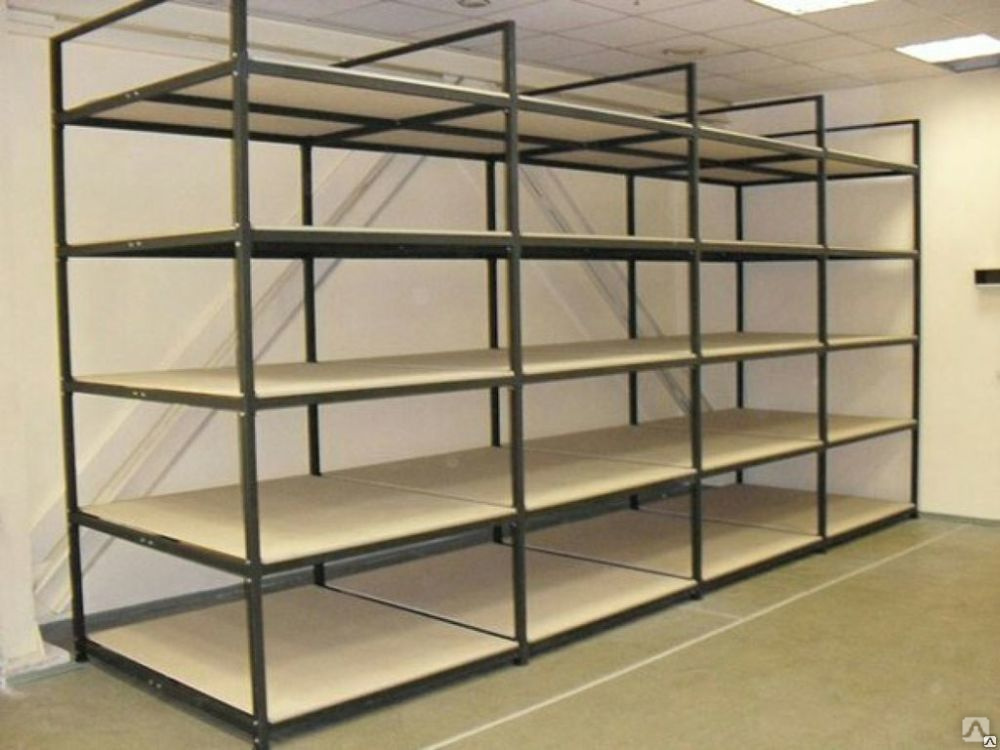

Организация пространства в гараже или мастерской

Установка металлического стеллажа в гараже или других помещениях позволит упорядочить систему хранения и навести порядок. А простота изготовления позволит собрать конструкцию из профиля своими руками.

Материалы и инструменты

Для изготовления стеллажей могут использоваться различные материалы. К наиболее прочным, долговечным и доступным по стоимости относится металлический профиль. Для его изготовления потребуются такие материалы:

1. Профильная труба. Для работы можно использовать изделия размером 20*40 или 30*40 мм. Однако можно использовать профиль любого размера, а для обеспечения дополнительной прочности конструкции можно использовать перемычки. Альтернативой профильной трубы может стать уголок, который удобно использовать для изготовления боковых стоек.
2. Доски. Используются в качестве полок. Можно сделать полки с промежутками или цельные конструкции. Зависит от размера вещей, которые будут на них храниться. Для полок можно использовать металлические листы, листы фанеры или деревянные доски.
3. Саморезы. Используются для крепления полок к основной конструкции.

Помимо материалов, необходимо подготовить и инструменты для выполнения работ:

• сварочный аппарат;
• болгарка и круг по металлу;
• дрель и сверла необходимого диаметра для создания отверстия для фиксации полок;
• строительный уровень, уголок и рулетка;
• пила по дереву при использовании досок или фанеры для полок.

Для расчета необходимого количества материала следует предварительно сделать чертеж будущего стеллажа.

Об изготовлении стеллажа из профильной трубы можно узнать из видео:

Различные варианты стеллажей и их чертежи

Существует множество вариантом стеллажей из профильной трубы. При выборе оптимальной конструкции следует учитывать, для каких именно целей она будет использоваться. Для хранения инструмента в гараже лучше всего построить конструкцию размером 50*200 см с четырьмя полками. При этом расстояние между полками должно составлять 45 см. Для хранения консервации лучше сделать большее количество полочек. Размер стеллажа можно оставить таким же, а полочки делать на расстоянии 30 см. Размер конструкции для склада будет зависеть от специфики продукции.

Стандартная схема стеллажа

Наибольшей популярностью пользуются такие размеры стеллажа:

• 50*180 см с четырьмя полками;
• 60*200 см с тремя полками;
• комбинированные конструкции 50*180 см с высокой полкой снизу и тремя полками по 35 см для мелких предметов сверху.

Если на стеллаже будут постоянно стоять разные предметы, можно изготовить универсальную конструкцию, где можно регулировать высоту полок. Для этого на главных стойках необходимо сделать несколько отверстий для крепления полок. Это позволит при необходимости убрать или добавить полки, изменить расстояние между ними.

В некоторых случаях целесообразно изготовить длинных стеллаж. Но в таком случае не следует делать его на всю стену. Рекомендуется оставить небольшие зазоры по бокам, чтобы проще было установить конструкцию. Глубина зависит от предметов, которые будут на нем храниться. Но не стоит делать полочки слишком глубокими, иначе доставать предметы может быть неудобно. Глубокие стеллажи удобны в том случае, если конструкция стоит посреди гаража или мастерской, и есть доступ с двух сторон.

Схема стеллажа на четыре полки

Высота конструкции зависит от высоты потолков, а также предназначения конструкции. Если предметы на ней в первую очередь хранятся, то можно сделать полки и повыше. В таком случае достать предметы с верхней полки можно будет при помощи лестницы. Но если это стеллаж с инструментами для работы, то с ним должен быть постоянный и удобный доступ.

Технология сборки

Для самостоятельной сборки стеллажа необходимо подготовить все необходимые детали. После чего разложить их на полу, где собирать конструкцию удобнее всего. Соединять каркас лучше всего с помощью сварки, но можно использовать и болты. Особенное внимание следует уделять углам, чтобы конструкция не получилась кривой.

Основные этапы сборки стеллажа из профильной трубы:

1. При помощи рулетки отмерить необходимые отрезки профиля, основываясь на предварительно составленном чертеже.
2. Нарезать профильную трубу при помощи болгарки. Для этого следует использовать круг по металлу. Если отсутствует болгарка или опыт нарезки профиля, можно заказать данную услугу в том месте, где он продается. Однако в таком случае, стоимость стеллажа увеличится.
3. Соединить между собой все полученные части профиля. Для повышения прочности конструкции рекомендуется использовать для соединения сварку. Однако если опыта работы с таким оборудованием нет, можно соединить детали каркаса болтами.
4. Крайне важно в процессе сборки контролировать ровность конструкции. Если углы получатся кривыми, исправить каркас в дальнейшем будет практически невозможно. Для этого следует использовать строительный уровень и уголок.
5. После сборки основного каркаса, следует собрать каркас для полок, на который в дальнейшем будут устанавливаться доски, листы металла или фанеры.
6. На основном каркасе следует отметить места, где будут установлены полки.
7. Для крепления полок к основному каркасу рекомендуется также воспользоваться сваркой. Однако если требуется универсальная конструкция, где высоту полочек можно регулировать, их нужно прикрутить болтами. Дополнительно следует сделать отверстия, которые позволят без труда изменить высоту полок.
8. На готовый каркас следует нанести антикоррозийное покрытие, после чего слой грунтовки и краски. Это защитит его от коррозии, придаст стеллажу презентабельный внешний вид, а также упростит уход за поверхностью.

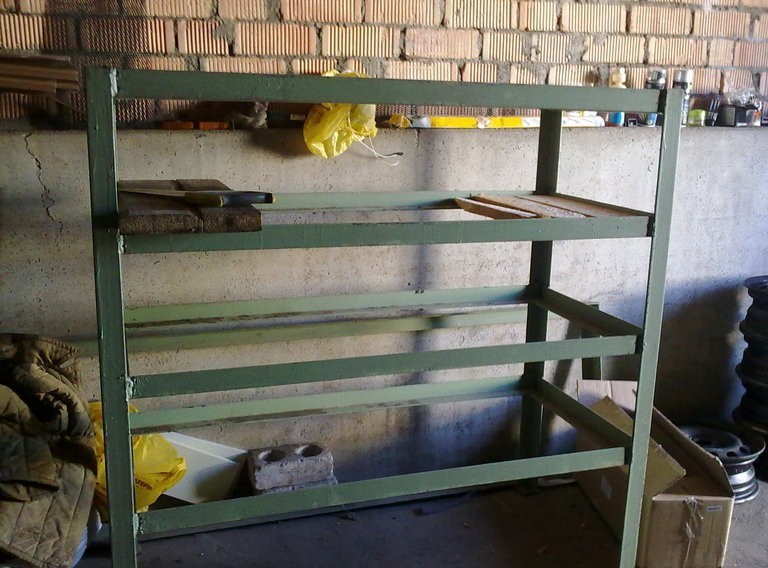

Стеллаж с металлическими полками

После изготовления каркаса можно приступить к производству полок. При выборе материала для полок следует учитывать предназначение стеллажа, предполагаемые нагрузки и место установки. К наиболее популярным вариантам относятся рифленые металлические листы, ДСП, деревянные доски.

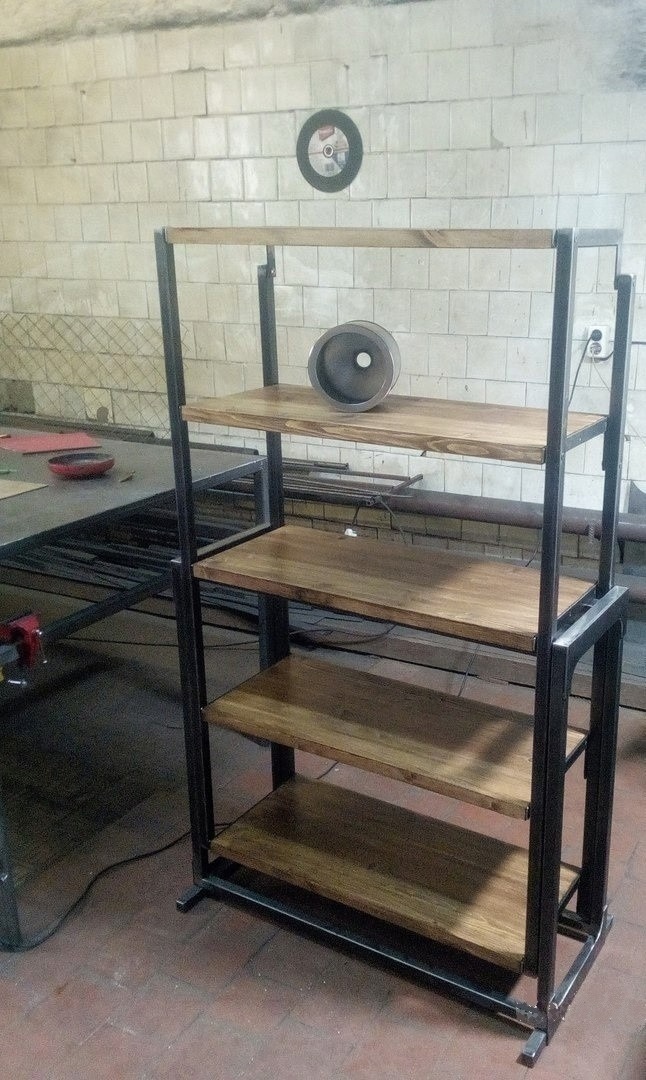

Стеллаж из профильной трубы с деревянными полками

При использовании досок или ДСП следует понимать, что без качественной обработки поверхности материала во влажной среде материал быстро придет в негодность. Поэтому при установке в мастерской, гараже, погребе или на балконе, такие полочки следует предварительно покрасить и обработать противогрибковым средством.

Если требуется высокая прочность конструкции в целом, полочки можно дополнительно прикрутить саморезами к каркасу. А для большей устойчивости стеллаж можно прикрутить к полу, потолку или стене. Для этого можно использовать анкеры, распорки и кронштейны. Однако при креплении к стенам следует учитывать максимально допустимую нагрузку.

Особенности использования стеллажа из профильной трубы

Многие предпочитают изготавливать деревянные стеллажи для организации пространства в гараже, погребе или мастерской. Однако такие конструкции не отличаются прочностью и долговечностью. Дерево со временем начинает гнить и плесневеть, а без постоянной покраски теряет свой внешний вид. Поэтому лучше потратить больше времени и денег на материалы, но изготовить действительно прочный, долговечный и практичный стеллаж.

Отличным решением станет установка такого стеллажа в гараже или мастерской. Он позволит организовать пространство так, чтобы на конструкции хранились все запчасти и инструменты. Стеллажи из профиля могут использоваться и для выращивания рассады. Установить такие конструкции можно и в теплицу. Это позволит в небольшой теплице выращивать больше растений, и снизить расходы на ее обогрев.

К тому же металлические конструкции можно использовать в любых помещения и на улице. При их обработке антикоррозийным составом можно не беспокоиться о перепадах температур или высоком уровне влажности. А уход за поверхностью заключается только в периодическом протирании влажной тряпкой.

Поэтому при соблюдении всех правил и рекомендаций изготовить стеллаж из металлического профиля несложно. Главное использовать качественные материалы и соблюдать последовательность выполнения работ.

Необычные виды стеллажей из профильной трубы

Как сделать стеллаж из гипсокартона своими руками: фото

Использование гипсокартона для изготовления стеллажей в жилом помещении прочно завоевало своих поклонников, поскольку этот материал дает безграничные возможности как для функциональной организации пространства комнат, так и для формирования неповторимого дизайна.
Дизайн и оформление стеллажа из гипсокартона в гостинойОбладая подробной информацией как сделать стеллаж из гипсокартонных листов, набором стандартного инструмента и навыками выполнения простейших строительных работ каждый желающий может преобразить свою квартиру, сделать ее комфортной и рациональной.

Вернуться к оглавлению

Полное содержание материала

• 1 Гипсокартонные стеллажи в интерьере квартиры
• 2 Как сделать стеллаж качественно: советы
• 3 Необходимые инструменты и материал
• 4 Пошаговая инструкция сборки стеллажа из гипсокартона
  • 4.1 Проектирование и разметка
  • 4.2 Подготовка поверхности
  • 4.3 Сборка каркаса
  • 4.4 Обшивка гипсокартоном
  • 4.5 Финишная отделка готовой конструкции
• 5 Фото примеры оформления стеллажа из гипсокартона

Гипсокартонные стеллажи в интерьере квартиры

При создании интерьера собственной квартиры устройство разнообразных стеллажей служит прекрасным средством не только для создания неповторимого дизайна, но и существенно повысить функциональность жилого помещения, поскольку с их помощью можно решить сразу ряд важных задач, таких как:

• зонирование помещения, это особенно актуально для небольших по площади квартир или современных квартир-студий;Пример зонирования помещения перегородкой из гипсокартона со стеллажами
• получение дополнительного пространства как для хранения вещей и хозяйственных принадлежностей, так и для расстановки аудиотехники и телевизора;
• возможность недорого декорировать комнаты за счет нестандартной формы, организации подсветки, реализации цветовых решений и расстановки элементов декора на стеллажных полках.

Гипсокартон является идеальным средством для строительства стеллажей, поскольку его свойства и технологии обработки дают возможность создать функциональный интерьер в квартире своими руками с минимальными затратами.
С его помощью можно создавать:

• фигурные и арочные конструкции перегородок с полками;
• удобные встроенные ниши из гипсокартона;
• функциональные пристенные шкафы из гипсокартона.Устройство пристенного шкафа из гипсокартона

Использование различных сочетаний материалов дает дополнительные возможности для реализации собственных дизайн-проектов при планировании жилого помещения.
Гипсокартонная основа конструкции в сочетании со встроенными точечными светильниками или стеклянной полочной поверхностью способны не только организовать пространство в гостиной, но и придать интерьеру комнаты изысканный стиль.

Вернуться к оглавлению

Как сделать стеллаж качественно: советы

Началом работ, конечно же, является тщательное проектирование, определение функциональности, расположения, способа изготовления, а также варианта отделки будущего стеллажного комплекта.
Для качественного его изготовления из гипсокартона рекомендуется учитывать следующие советы:
Схема устройства стеллажа из гипсокартона

1. Более надежным будет стеллаж из профиля для гипсокартона, чем тот, у которого в качестве каркаса используются деревянные бруски. Металлический профиль дает возможность формирования различных форм, в том числе изгибов и полуокружностей, поэтому именно его рекомендуется использовать для реализации сложной конструкции.
2. Если требуется расстановка тяжелых предметов, то лучшим решением будет установка каркаса из сдвоенного профиля, а также укладка ГКЛ в два слоя. Рекомендуется усилить каркас более частой расстановкой поперечных перекладин. Это придаст конструкции дополнительную жесткость.
3. Использование влагостойкого гипсокартона будет гарантией долговечности полок не только в помещениях с повышенной влажностью, но и в жилых зонах, где часто проводится влажная уборка.Пример использования влагостойкого гипсокартона при монтаже стеллажа
4. Армирование соединений гипсокартонных листов будет хорошей защитой покрытия от растрескивания, поэтому выполнять эту процедуру необходимо.
5. Перегородка со встроенными полками, разделяющая зоны помещения, требует дополнительного крепления гипсокартона по потолку для большей устойчивости.

Учитывая эти моменты при установке полок и перегородок из гипсокартона, результат строительства будет не только надежным, но и долговечным. В видео показан поэтапный процесс изготовления стеллажа из гипсокартона.

Вернуться к оглавлению

Необходимые инструменты и материал

Сделать стеллаж из гипсокартона своими руками несложно и это по силам любому хозяину квартиры, который привык обустраивать свой дом самостоятельно.
Для этого потребуются следующие материалы и инструменты для гипсокартона:

• Гипсокартон. В зависимости от расположения и планируемой нагрузки используют ГКЛ следующих видов, различающихся по своей толщине и качеству:
  • Стеновой 12,5 мм, используется для стандартных конструкций в жилом помещении;
  • Влагоустойчивый 12,5 мм, рекомендуется для полок в помещениях с повышенной влажностью, например, на кухне или в ванной комнате;
  • Утолщенный 18 мм, устанавливают на полочную поверхность при планируемых больших нагрузках;
  • Тонкий гипсокартон 6,5-9,5 мм, применяется для изогнутых конструкций.
• Металлический профиль. Также используется комбинация из различных типов, в том числе:
  Существующие размеры металлического профиля для монтажа гипсокартонных листов
  • Направляющий ПН 50/40 и стоечный ПС 50/50 используется для пристенных конструкций, не предусматривающих расположения тяжелых предметов;
  • Направляющий ПН 75/40 и стоечный ПС 75/50 является оптимальным вариантом если монтируется перегородка;
  • Угловой ПУ 31/31 требуется для защиты углов конструкции.
• Крепежные элементы. Для сборки потребуется:
  • Дюбели 6х40 мм для крепления каркаса к основе;
  • Саморезы по металлу 6х35 мм для прикручивания ГКЛ к профилю;
  • Саморезы по металлу для соединения направляющих и стоек между собой.
• Электроинструмент. Набор его невелик и более чем стандартен. Необходимы:
  • Аккумуляторный или электрический шуруповерт для закрепления гипсокартона и сборки металлического каркаса;
  • Ударная дрель или перфоратор для сверления отверстий под дюбели;
  • Лобзик для раскроя гипсокартона, однако, если стеллаж не предполагает сложных деталей, то его наличие необязательно.
• Материалы для финишной отделки. В зависимости от типа этот набор может варьироваться, однако основные материалы необходимы. В том числе:
  • Шпаклевка для отделки стыков и поверхности;
  • Мелкозернистая шкурка для финишной шлифовки;
  • Лента-серпянка для армирования швов;
  • Краска на акриловой или латексной основе, если планируется покраска поверхности гипсокартона.Схема крепления профилей для гипсокартона саморезами
• Вспомогательные материалы и инструменты. Для качественного выполнения работы по строительству требуется:
  • Вертикальный, длиной более 80 см и горизонтальный строительный уровень, для удобной работы его длина должна быть меньше ширины полок;
  • Шпатель для нанесения шпаклевки на гипсокартон;
  • Насадка на электродрель для подготовки выравнивающего состава;
  • Ножницы по металлу раскроя профиля;
  • Нож для гипсокартона с выдвижным лезвием для резки и раскроя листов ГКЛ;
  • Карандаш, угольник, рулетка для раскроя материала, а также нанесения.

Как видно из вышеприведенного списка, для того, чтобы сделать стеллажи из гипсокартона необходимо иметь стандартный набор инструмента, который, как правило, имеется в любом доме, а материалы для изготовления приемлемы по цене.

Именно поэтому сборка стеллажей самостоятельно не только возможна, но и экономически оправдана.

Вернуться к оглавлению

Пошаговая инструкция сборки стеллажа из гипсокартона

Когда проведена первоначальная подготовка, заготовлены необходимые инструменты и материалы, то можно приступать к непосредственному монтажу.
Сделать стеллаж из профиля можно по следующему алгоритму.

Проектирование и разметка

Первоначально чертится подробный проект будущей конструкции. Необходимо тщательным образом продумать расположение, функциональность полок и их размеры, а также какой будет финишная отделка. Если это сложная изогнутая перегородка, то желательно изготовить лекала из плотного картона. Разметка на месте производится с использованием рулетки, угольника и строительного уровня.
Готовый проект стеллажа из гипсокартона
Начиная с пола, точки крепления последовательно переносятся на стены и потолок, если это предусмотрено проектом.

Подготовка поверхности

Этот процесс сводится к следующим действиям:

1. Очистка места расположения стеллажа от старой штукатурки или обоев.
2. Зачистка трещин и их шпаклевка.
3. Зашкуривание поверхности с последующей грунтовкой.

Надо отметить, что разметка на стенах делается по подготовленной поверхности.

Сборка каркаса

Технологически процедура формирования каркаса различается в зависимости от типа стеллажа.
Если каркас прикручивается к стене, то:

• первоначально устанавливаются направляющие на стену и крепятся к ней при помощи дюбелей;
• далее симметрично друг другу закрепляются направляющие на полу и на потолке с использованием либо дюбелей, либо саморезов в зависимости от материала;Чертеж с размерами простого стеллажа из гипсокартона
• в получившуюся основу из направляющих расставляются стойки из ПС профиля и закрепляются при помощи саморезов;
• профиль для полок режется в размер и также прикручивается саморезами в запланированных местах.

Если каркас делается отдельно, то его сборка происходит независимо от места расположения и только потом он крепится саморезами или дюбелями.
Все действия по установке каркаса под гипсокартон необходимо выполнять строго по уровню с соблюдением прямых углов. Исключение составляют криволинейные конструкции.

Обшивка гипсокартоном

Сделанное основание стеллажа последовательно обшивается ГКЛ, вырезанными заранее в размер. Крепление выполняется саморезами для гипсокартона с шагом 12-15 см.
Пример обшивки гипсокартоном пристенного стеллажаКак правило, сначала делается обшивка боковых поверхностей, а потом непосредственно зашиваются полки. На углы для защиты устанавливаются угловые металлические профили, закрепляемыми саморезами.

Финишная отделка готовой конструкции

Все швы между листами гипсокартона необходимо тщательно заделать — зашпаклевать и проклеить армирующей сеткой. Каждый слой наносимой шпаклевки требует полной просушки, чтобы поверхность в дальнейшем не трескалась. Перед окраской поверхность рекомендуется ошкурить мелкой шкуркой и прогрунтовать жидким составом.

Если в качестве финишного покрытия для стеллажа планируется использовать альтернативные материалы, то при подготовке нужно руководствоваться инструкциями производителей.

Таким образом, стеллаж из гипсокартона является одним из вариантов решения вопроса оптимальной организации жилого пространства, доступным для самостоятельного изготовления.

Проявив творчество и фантазию даже самую маленькую квартиру можно превратить в уголок уюта и комфорта посредством установки функциональных и красивых стеллажей.

Вернуться к оглавлению

Фото примеры оформления стеллажа из гипсокартона

Как построить стеллаж для садовых инструментов

УРОВЕНЬ НАВЫКОВ: НАЧИНАЮЩИЙ

Менее чем за час вы сможете аккуратно сложить все садовые инструменты с длинными ручками на этом простом стеллаже. Самое приятное то, что стойка будет настроена именно для тех инструментов, которые вы хотите хранить.

Вы можете разместить его на любой удобной высоте, главное, чтобы внизу висели ручки инструмента. Все, что вам нужно, это доски длиной 1 × 6, два 5-дюймовых бруса. на 6 дюймов. металлические скобы, шесть 1¼ дюйма. винты и два 5/8-дюйм. винты.

Предлагаемые садовые инструменты

Шаг 1. Определите длину С помощью рулетки измерьте точку, где ручка соприкасается с каждым инструментом, определите расстояние от середины одной ручки до середины следующей и запишите эти измерения.

Шаг 2:

Отрежьте стойку по длине и разметьте отверстия

Добавьте 12 дюймов к сумме размеров ручки и отрежьте 1×6 до этой длины. С помощью комбинированного угольника начертите линию по длине доски на расстоянии ¾ дюйма от одного края столярным карандашом. Отметьте 6 дюймов вдоль этой линии для первого инструмента, а затем сделайте отметки для остальных рукояток инструментов, добавляя 6 дюймов к каждому отмеченному вами измерению.

Шаг 3. Просверлите отверстия для каждого инструмента

Прикрепите доску к верстаку так, чтобы выступ по длине составлял не менее 2 дюймов. Отцентрируйте 2-дюймовый. кольцевую пилу над каждой отметкой и просверлите отверстие. Пила будет накладываться на край доски, создавая прорезь для ручек. Если вы хотите покрасить или отполировать стеллажную доску, сейчас самое время это сделать.

Быстрый совет

При использовании кольцевой пилы сверлите до тех пор, пока направляющее сверло не пройдет с другой стороны. Затем переверните доску, вставьте пилотное сверло в пилотное отверстие и завершите рез. Вы получите более чистый срез, а обрезки не застрянут в кольцевой пиле.

Шаг 4. Установите скобы

Используйте 4-фут. уровень, чтобы провести линию на стене на выбранной высоте. Используйте датчик шпилек, чтобы найти два шпильки, которые находятся ближе всего к тому месту, где должны быть концы стойки. Расположите кронштейны по центру шпилек и с линией, проходящей через верхние отверстия длинной ножки каждого кронштейна. Отметьте отверстия для винтов. Предварительно просверлите, а затем прикрепите кронштейны с помощью 1¼ дюйма. винты.

Шаг 5. Прикрепите стойку

Отцентрируйте стойку по кронштейнам, при необходимости отрегулируйте, чтобы слот не упал на кронштейн. Отметьте отверстия для винтов. Опустите стойку, чтобы предварительно просверлить отверстия, а затем с помощью отвертки прикрепите ее к кронштейну с помощью 5/8 дюйма. винты

Готово.

Теперь вы готовы поднять эту кучу садовых инструментов с пола и поставить на новую самодельную подставку для садовых инструментов!

Рекомендуемые инструменты для этого проекта

0 из 0

Раскрытие статьи

Чтобы снизить риск травм и повреждения имущества, прочтите и соблюдайте все инструкции и информацию производителей соответствующих продуктов перед выполнением любого из показанных приложений. Некоторые показанные приложения, связанные со строительством, могут быть запрещены в вашем регионе. Прежде чем приступить к работе, проконсультируйтесь с местными властями, имеющими юрисдикцию (AHJ), для получения информации о разрешениях, применимых кодексах и других правилах. STANLEY отказывается от какой-либо ответственности за любой материальный ущерб или травмы людей в результате неправильного использования предоставленной информации.

РЕГИСТРАЦИЯ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Все поля обязательны для заполнения, если не указано иное.

Зарегистрируйтесь, чтобы получать полную и короткую информацию. Самая последняя информация о продуктах STANLEY, специальные предложения и многое другое у вас под рукой.

Сведения о пользователе

Имя

Фамилия

Адрес электронной почты

страна пребывания

США

Канада

© Stanley Black & Decker, Inc., 2023. Все права защищены.

Открытый стеллаж для ручных инструментов

Краткое описание: Удобный доступ к инструментам не только облегчает работу, но и побуждает вас убрать их подальше. Один отличный способ держать их доступными — это поставить их на стойку рядом со скамейкой. На стеллаже Дэна Файи есть все необходимые ручные инструменты для современного мебельщика, и он делает это только с помощью ручных инструментов. Столярные изделия традиционные, прочные и простые. Сквозные ласточкины хвосты соединяют стороны корпуса с верхней частью, а хвосты расположены по бокам, чтобы противостоять весу, тянущемуся вниз. Нижний подрамник связывает стенки корпуса клинообразными сквозными шипами. Полка сидит в простых стопорных пазах, а спинка сделана из досок внахлест, расположенных горизонтально.

Первые несколько лет в моем новом магазине я работал с ящиком для инструментов. Или, по крайней мере, я пытался. Груда инструментов заняла мой верстак, сражаясь с заготовками и стружками. Я потратил много времени, работая над беспорядком. Именно тогда я решил повесить свои наиболее часто используемые ручные инструменты на стену за скамейкой. Сначала я использовал любые крючки и держатели, какие мог придумать, но этот новый подход оказал мгновенное влияние. Упрощение доступа к моим инструментам не только упростило работу, но и побудило меня убрать инструменты. Беспорядок рассеялся, и рабочий стол стал приятным местом для работы.

Чтобы вывести подвесное хранилище инструментов на новый уровень, я разработал стеллаж, который вы видите здесь. Несмотря на компактность, он вмещает и отображает все основные ручные инструменты современного мебельщика. Ваш список может не совпадать с моим, поэтому я сделал дизайн стойки достаточно универсальным, чтобы его можно было адаптировать практически к любой коллекции.

Выводы вперед. Файя сначала обрезает булавки для ласточкиного хвоста, выпиливая точно по карандашным линиям. Он использует копировальную пилу, чтобы удалить большую часть отходов, и, как показано, обрезает до базовой линии широкое долото, работая с обеих сторон.

Я вычислил размеры и компоновку, разложив инструменты на верстаке и расположив их так, как они могли бы стоять на стойке. Я хотел, чтобы мои две плоскости для скамьи были сверху, поэтому я просто выровнял свои № 4 и № 7 нос к носу, чтобы получить общую ширину. Я взял глубину самого широкого инструмента, добавив немного дополнительного пространства плюс толщину задней крышки. Чтобы получить общую высоту, я расположил весь набор инструментов так, как они будут лежать на полке, в стойке для стамесок и на различных вешалках.

Стеллаж можно построить практически из любого дерева, но я выбрал восточную белую сосну, в основном из-за ее легкости. Сами инструменты довольно тяжелые, поэтому я хотел, чтобы стойка была полегче.

Я остановился на традиционных столярных изделиях, которые одновременно прочны и просты. Эти классические суставы также являются хорошим упражнением с ручным инструментом, и я покажу вам, как выполнять большинство из них. Сквозные ласточкины хвосты соединяют стороны корпуса с верхней частью, а хвосты расположены по бокам, чтобы противостоять весу, тянущемуся вниз. Нижний подрамник связывает стенки корпуса клинообразными сквозными шипами. Расклинивающее действие имеет механический эффект, аналогичный ласточкиному хвосту, завершая прочный корпус. Затем полка может стоять в простых стопорных пазах, а задняя часть может быть сделана из досок внахлест.

Я передвинул задние панели из стороны в сторону, чтобы приклеить самую верхнюю, которая держит длинные винты, которыми стойка крепится к стене.

Начните с ласточкиного хвоста

Отфрезеруйте боковые стороны, верхнюю часть и подрамник до толщины и отрежьте их по длине. Подрамник следует оставить на 1/8–1/4 дюйма длиннее верхней части, чтобы можно было закрепить дополнительный материал для его шипов. (После этого шипы обтачиваются заподлицо с боковыми стенками.) Это хорошее время, чтобы сделать шпунты по бокам, чтобы позже разместить щиты.

Строительство начинается сверху. Сначала я вырезал штифты типа «ласточкин хвост» и использовал ручные инструменты. Я установил калибр на толщину ложи и начертил выступы типа «ласточкин хвост» сверху и по бокам. Я использовал карандаш, чтобы расположить штифты на торцевых волокнах, а затем подровнял их к плечам.

Разметка обеспечивает более аккуратный рез. Используйте разметочный шаблон, чтобы разметить стороны паза. Начертите соответствующую линию на каждой стороне корпуса перед изменением настройки на манометре.

После распиливания штифтов, удаления отходов и обрезки плеч, проверьте, чтобы щеки и плечи были плоскими и перпендикулярными лицевой стороне доски, и обрежьте их, если это не так.
