как сделать GSM, лазерную систему в домашних условиях, схемы и решения + видео

Большинство владельцев объектов недвижимости предпочитают оберегать своё имущество с помощью сигнализации, передающий тревожный сигнал на мобильный телефон. Изготовить охранную систему для дома с таким каналом связи можно своими руками, нужно только хорошо изучить её устройство.

Содержание

  • 1 Особенности GSM сигнализации с использованием мобильника

  • 2 Применение охранной системы, связанной с мобильным телефоном и другими устройствами

    • 2.1 Видео: как сделать сигнализацию протечки воды

  • 3 Компоненты проводной сигнализации с GSM модулем

  • 4 Монтаж элементов охранной системы в частном доме или на даче

    • 4.1 Видео: помощь в создании и подключении звуковой GSM сигнализации для гаража

    • 4.2 Установка сигнализации с реле времени своими руками

    • 4.3 Видео: самодельная сигнализация с использованием контроллера

  • 5 Недостатки самодельной домашней сигнализации в квартире

    • 5. 1 Отзывы об эффективности самодельной системы охраны с датчиками движения

    • 5.2 Видео: как сделать сигнализацию со звуком для входной двери

  • 6 Необходим ли проект для самодельных сигнализаций (с сотовым телефоном, реле, лазером)

  • 7 Лазерная сигнализация в загородном доме своими руками

    • 7.1 Схема цепи

    • 7.2 Монтаж сигнализации с лазерной указкой

    • 7.3 Преимущества и недостатки лазерной системы

    • 7.4 Видео: как сделать самую простую лазерную сигнализацию своими руками

Особенности GSM сигнализации с использованием мобильника

GSM сигнализация — это оборудование, которое передаёт сообщение о проникновении в дом злоумышленников по каналу мобильной связи. Причём этот тревожный сигнал может получить не только хозяин недвижимости, но и сотрудник охранного предприятия, с которым был подписан специальный договор.

Сигнализация оповещает хозяина недвижимости через телефон

Система, отправляющая сообщение о взломе на телефон, мало чем отличается от остальных охранных сигнализаций. Её основные элементы — центральный блок и датчики — считаются своеобразными «органами чувств». Так, каждый прибор системы реагирует на особый раздражитель. Тот, что крепится рядом с дверью, срабатывает при её открытии, а устройство, установленное рядом с входом в дом, фиксирует движения. Задача этих приборов — заметить какое-либо «событие», и «рассказать» о нём системе управления по радиоканалу, что позволит выехать домой в течение нескольких минут.

Центральный блок, выполняющий роль мозга сигнализации, получает от датчика сигнал и действует по плану:

  • делает звонок владельцу объекта недвижимости;
  • отправляет на его телефон буквенное сообщение;
  • заставляет зазвучать сирену.

Передача информации осуществляется исключительно по GSM-сети.

Удалённое управление телефоном, подключенным к охранной системе, возможно при условии монтирования микрокантроля.

Применение охранной системы, связанной с мобильным телефоном и другими устройствами

Система устанавливается в тех случаях, когда хозяевам дома или гаража надо быть проинформированными о таких событиях, как:

  • проникновение в жилище, сад, гараж посторонних лиц;
  • отключение электричества;
  • задымление помещения;
  • просачивание газа из газопровода в квартире;
  • утечка воды;
  • понижение комнатной температуры;
  • необходимость отключить от электросети бытовой прибор, например, обогреватель.

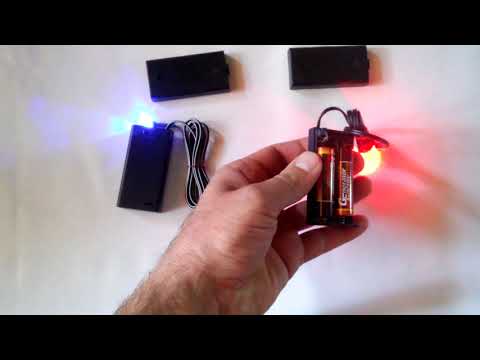

Видео: как сделать сигнализацию протечки воды

Компоненты проводной сигнализации с GSM модулем

Приняв решение собирать подобной охранную систему самостоятельно, подготовьте:

Телефон должен быть обычным, кнопочным

Монтаж элементов охранной системы в частном доме или на даче

Все компоненты GSM сигнализации, то есть выключатель, геркон, размыкающийся в магнитном поле, и кнопка телефона, должны быть подключены последовательно. Процесс подразумевает выполнение определённых задач:

  1. На телефоне настраивают функцию «быстрый вызов», используя для этого любую кнопку. Она будет звонить на номер владельца недвижимости в момент реагирования сигнализации на какое-либо происшествие.

    Для настройки можно выбрать цифру «2»

  2. У сотового телефона вскрывают крышку, и осторожно вынимают плату клавиатуры.

    Для создания сигнализации придётся потрудиться над клавиатурой

  3. На вытащенной детали оголяют контакты на двух кнопках. Одна из них отвечает за сброс вызова, а другая — за быстрый набор определённого номера.

    К открытым кнопкам требуется подвести провода

  4. К кнопке для отключения телефонного разговора припаивают проводок, и связывают его с выключателем, функция которого заключается в активации и снятии охраны. Два провода, идущих от клавиатуры, пайкой связывают с герконом стандартной схемы.
  5. Если за сброс вызова и полное отключение телефона отвечают разные кнопки, то к ним припаивают провода, которые подсоединяют к трёхконтактному геркону.

    Подключение системы охраны зависит от того, каким образом работает телефон

  6. Систему подключают к зарядному устройству, питающемуся от сети.

    Для питания устройства разрешается использовать аккумулятор

  7. Геркон устанавливают вблизи двери, на которую монтируют магнит, размыкающий схему при закрытии проёма.
  8. Остальные части системы прячут.

Собранное устройство требуется проверить. Оно должно функционировать следующим образом: геркон реагирует на открывание двери и замыкает контакт кнопки телефона, которая тут же совершает быстрый набор номера владельца недвижимости. Приняв вызов, хозяин объекта услышит, что случилось в охраняемом месте.

При желании такую сигнализацию можно сделать говорящей. Главное условие, которое при этом должно выполняться, заключается в исправности микрофона в используемом телефоне.

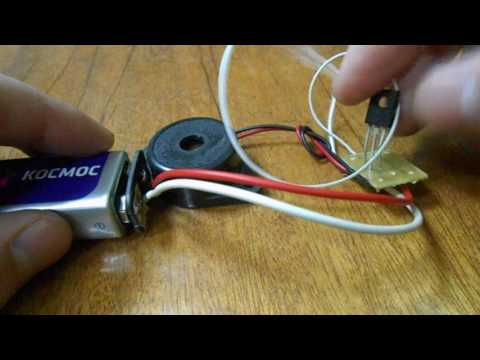

Видео: помощь в создании и подключении звуковой GSM сигнализации для гаража

Установка сигнализации с реле времени своими руками

Если в охранную систему необходимо включить реле, обеспечивающее определённую последовательность работы элементов схемы, то монтаж сигнализации выполняется несколько иначе:

  1. С простого сотового телефона снимают панель.
  2. К контактам одной кнопки для быстрого вызова какого-либо абонента подсоединяют два провода.

    Реле времени выступает как компонент, передающий сигнал телефону

  3. Концы припаянных проводков выводят через сделанное в телефоне отверстие наружу.

    Схема подключения с реле немного отличается от обычной

  4. Выведенные из телефона проводки подсоединяют к реле времени на 12 В. Оно послужит ключом, замыкающимся при получении напряжения, и «нажимающим» кнопку вызова хозяина охраняемого объекта.

    Реле можно приобрести в магазине

  5. На реле времени подают напряжение, при этом «плюс» может быть подключён к замку двери, а «минус» — на её вес.

Реле замыкает клавишу телефона

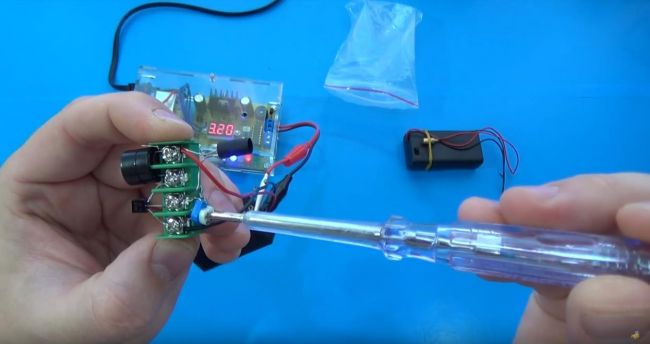

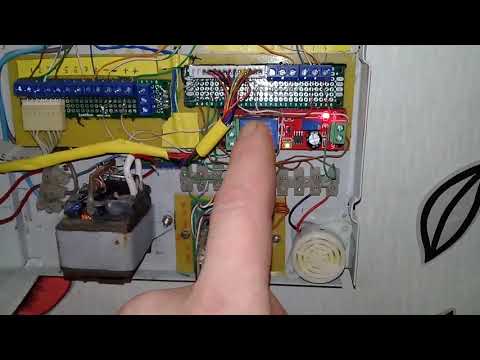

Видео: самодельная сигнализация с использованием контроллера

Недостатки самодельной домашней сигнализации в квартире

Несмотря на такие преимущества самодельной охранной сигнализации, как сборка из подручных средств, низкие финансовые затраты и возможность модернизации системы, в её использовании находят существенные минусы.

Основными недостатками GSM сигнализации, изготовленной своими руками, считаются:

  • отсутствие встроенного защитного устройства, благодаря которому у злоумышленников не получится отключить сигнализацию;
  • запрет на связь с частным охранным предприятием;
  • трудности в сборке, особенно если система включает в себя много датчиков и исполнительных устройств;
  • невозможность вести запись аудио или видео с места происшествия, даже если система будет подключена к ПК;
  • необходимость хорошо разбираться в электронике.

Помните, что не всегда будет возможность выполнить ремонт самодельной сигнализации.

Отзывы об эффективности самодельной системы охраны с датчиками движения

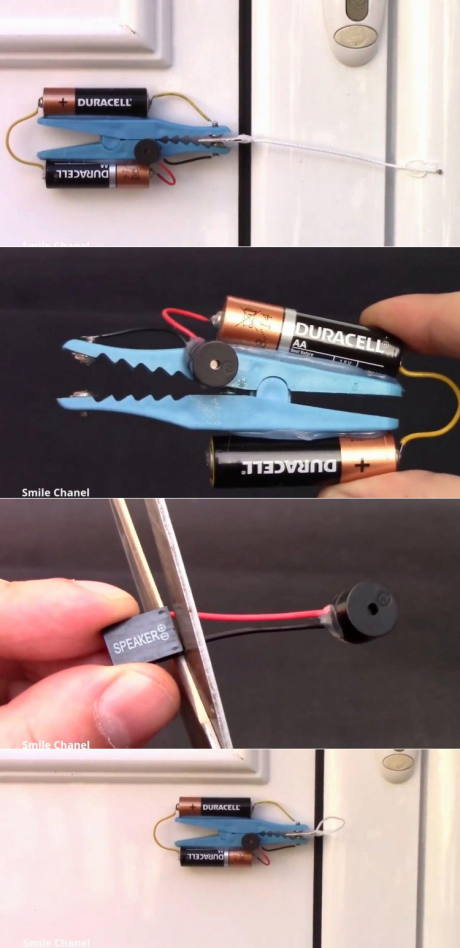

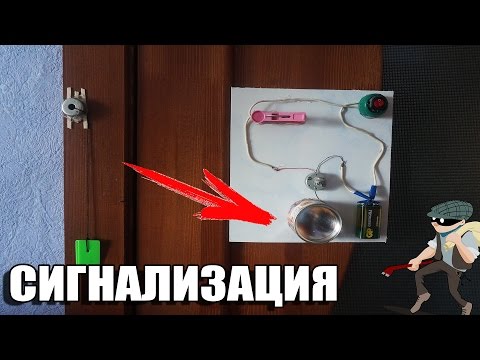

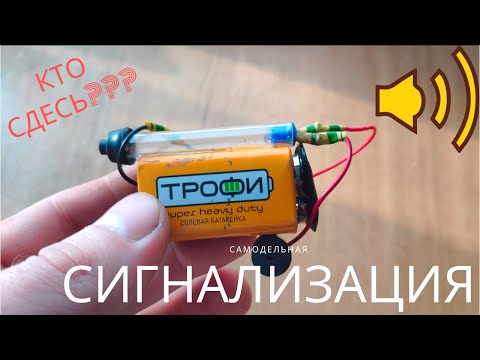

Видео: как сделать сигнализацию со звуком для входной двери

Необходим ли проект для самодельных сигнализаций (с сотовым телефоном, реле, лазером)

Задумав монтировать в гараже или другом объекте недвижимости систему охраны, первым делом решают вопрос разработки и оформления документов. Проект, созданный профессионалами, поможет без проблем установить сигнализацию сотрудникам специальной компании. Правда, хозяева домов, сделавших охранную систему самостоятельно, в том, что им нужна документация, не уверены.

Острая необходимость создания проекта возникает при монтаже GSM сигнализации в общественном месте. Без документов органы надзора откажутся принимать объект. А вот охранную систему в доме, гараже, даче или другой недвижимости, находящейся в частном владении, показывать специалистам не нужно. Поэтому можно обойтись без проектной документации, составив всего лишь схему расположения датчиков.

Лазерная сигнализация в загородном доме своими руками

Популярностью пользуются и охранные системы с лазерным излучением. Такая сигнализация срабатывает после того, как в зону действия луча попадает объект.

Схема цепи

Схема для такой сигнализации может быть составлена с включением лазерного излучателя и таймера NE555, контролирующего функционирование всех элементов системы. В роли приёмника лазера обычно используют фоторезистор, в котором во время облучения создаётся небольшое сопротивление, а при его отсутствии происходят изменения в большую сторону, что ведёт за собой включение звукового сигнала.

Из-за сложности схемы монтаж системы может показаться затруднительным

Монтаж сигнализации с лазерной указкой

Чтобы заработала такая сигнализация, потребуется установить:

  • указку-лазер, которая генерирует луч;
  • фотоэлемент, то есть устройство с меняющимся сопротивлением;
  • реле, связующего элементы системы с сиреной;
  • крепежи для монтажа;
  • детали корпуса;
  • коммутационные проводники;
  • инструменты и материалы для спаивания проводов и деталей.

Монтаж лазерной охранной системы осуществляется следующим образом:

  1. К контактам реле подсоединяют провода, идущие от звуковой сирены и фотоэлемента, и линию питания излучателя.
  2. Лазер, излучающий особый свет, и приёмник монтируют параллельно друг к другу, чтобы луч шёл в центр фотоэлемента. При этом датчик помещают в тубус чёрного цвета, дабы закрыть его от источников освещения комнаты.

    Луч из устройства играет роль датчика

  3. Кнопку, ответственную за включение и деактивацию системы, и провода располагают так, чтобы их не было видно, иначе злоумышленники смогут погасить тревожный сигнал.

    Кнопку монтируют напротив устройства, производящего луч

Преимущества и недостатки лазерной системы

К плюсам сигнализации с лазером относят:

  • высокую мобильность, ведь элементы системы можно с лёгкостью переносить в другое место;
  • скрытность от злоумышленников;
  • возможность подключения как к сирене, так и к пульту охранного предприятия;
  • использование для создания системы подручных средств.

Среди недостатков лазерной сигнализации выделяют:

  • высокую стоимость деталей;
  • трудности в установке и настройке.

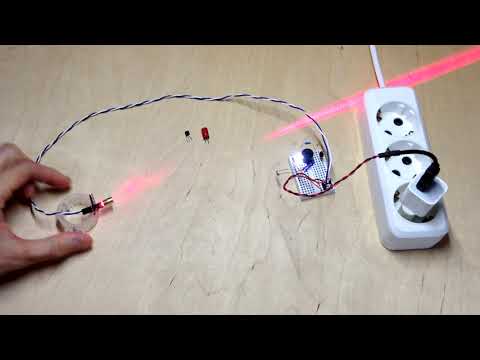

Видео: как сделать самую простую лазерную сигнализацию своими руками

Полной уверенности в том, что самодельная GSM сигнализация и лазерная охранная система смогут гарантировать полную безопасность, нет. Всё-таки у таких устройств минимум функций, и по качеству они сильно отстают от профессиональных аналогов.
