Как сделать шпунтованную доску ручным фрезером: Особенности работы ручным фрезером. Что можно сделать, используя инструмент в домашних условиях

Содержание

Особенности работы ручным фрезером. Что можно сделать, используя инструмент в домашних условиях

Содержание

  • 1 Работа с фрезером – особенности процесса
  • 2 Приемы. Что можно сделать, работая фрезером
    • 2.1 Как сделать круг фрезером
    • 2.2 Обработка металлов ручным фрезером
    • 2.3 Столярные соединения ручным фрезером
    • 2.4 Обработка кромок ручным фрезером
    • 2.5 Как сделать отверстие фрезой
    • 2.6 Как сделать шпунтованную доску ручным фрезером
    • 2.7 Как фрезеровать радиус
    • 2.8 Как ручным фрезером делать точный раскрой лдсп

Всем, кто интересуется работой с деревом, занимается этим делом в качестве хобби или профессионально – ручной фрезер будет незаменимым помощником. Прежде всего, облегчается работа по вырезке петель, отверстий сложной конфигурации.

Работа с фрезером – особенности процесса

Прежде чем начать работать с инструментом, необходимо запомнить следующие правила:

  • Для работы необходим остро заточенный инструмент. При недостаточной остроте режущих кромок происходит перегрев электродвигателя.
  • Рабочий материал должен быть крепко закреплен для исключения перемещений.
  • Не рекомендуется производить распил на всю глубину – это повредит двигателю и создаст излишнюю нагрузку на фрезу в том числе. При большой глубине необходимой срезки ее следует производить поэтапно, убирая слой за слоем.
  • Замену фрезы производить на полностью обесточенном агрегате.
  • В случае появления посторонних вибраций, необходимо срочно прекратить работу до выяснения причин.

Приемы. Что можно сделать, работая фрезером

С помощью ручного фрезера можно вырезать детали и изделия различной конфигурации – полочки, стеллажи, перила и другие детали. Этот инструмент незаменим при использовании в домашних условиях. Например, при реставрации старой мебели. Набравшись опыта, вполне реально делать следующие вещи:

  1. Обрабатывать плоские и фасонные поверхности, фасады.
  2. Вырезать различные выемки: имитацию филенок, пазов, гребней. Выполнять торцевую обработку дерева.
  3. Пробивать отверстия.
  4. Наносить различные надписи – гравировать.
  5. Осуществлять врезку дверной фурнитуры – замков и петель.
  6. Можно изготовить сложное соединение – шип. Обеспечивать надежную стыковку деталей из дерева.

Список необходимых инструментов и приспособлений для работы с фрезером:

  • Фреза
  • Электролобзик
  • Электродрель со сверлами
  • Шаблоны для вырезки деталей
  • Напильник
  • Защитная одежда

Глубина, на которую планируется заглубляться, регулируется путем выставления расстояния между штифтом и шайбой около электромотора. Для выдержки расстояния от кромки заготовки служит прямолинейная направляющая.

Обратите внимание! В некоторых моделях в комплекте дополнительно имеется круговая направляющая, служащая для фрезеровки окружностей с большими радиусами. Для окружностей, радиус которых менее 25 см, в основании инструмента сделаны технологические отверстия для центровочного штифта, в которые он будет вставлен на определенном расстоянии. Вырезка пазов может происходить при помощи углового упора.

Как сделать круг фрезером

Фрезеровка различных круглых отверстий делается с шаблонами. Выполняются они при помощи регулируемого штангового циркуля, представляющего собой металлический стержень. На одном конце расположен настраиваемый по высоте центр, другой конец закреплен в отверстиях основания для параллельного упора.

Для работы необходимо:

  • Открутить упорный винт.
  • Обеспечить регулировку длины штанги циркуля на нужный радиус.

При фрезеровке внешних дуг следует следить за расстоянием от центра до внутренней режущей кромки фрезы, а для внутренних дуг – от центра и до наружной кромки. Закреплять ножку циркуля на материале возможно, прямо втыкая ножку циркуля в материал, если эта часть будет выбрасываться в утиль. В противном случае можно подложить кусочек фанеры, приклеив его на двусторонний скотч.

Обработка металлов ручным фрезером

Обработка металла (нержавейки или алюминия) фрезером является не лучшей идеей, так как в отличие от станка для обработки металла, в нем отсутствует редуктор и коробка передач. Однако при отсутствии профессионального инструмента приспособление сгодится для разовой работы. Ручной фрезер, ввиду своей конструкции и функций, позволяет выполнять обработку в двух плоскостях: вертикальной и горизонтальной. При работе следует правильно определить направление движения инструмента.

Обратите внимание! Для работы по металлу у фрезера должны быть выставлены минимальные обороты, так как существует опасность размягчения металла в ходе работы. Необходимо обязательно делать минимальную глубину прохода.

Столярные соединения ручным фрезером

Различные соединения, служащие для укрепления конструкций начиная с мебели и заканчивая элементами зданий, выполняются с помощью режущих инструментов по дереву. Одними из таких соединений, способных выполняться фрезером, являются «ласточкин хвост», шип-паз, соединения в шпунт и гребень, другое. Достичь этого можно с помощью различных специальных фрез.

Обработка кромок ручным фрезером

Снять кромку можно двумя способами: с шаблоном или без него. Неопытному столяру лучше пользоваться шаблоном. Для обработки кромок доски фрезы понадобятся 2 – с подшипниками в начале и конце режущей части.

Как сделать отверстие фрезой

На рабочей площадке необходимо разметить ось, вокруг которой будет двигаться фреза. Отметить радиус от резца, расположенного дальше, сделать отверстие и установить ось.

Обратите внимание! При работе глаза должны быть защищены очками!

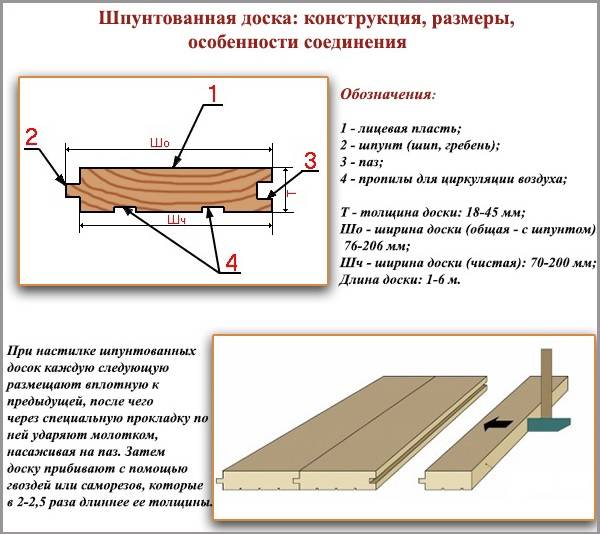

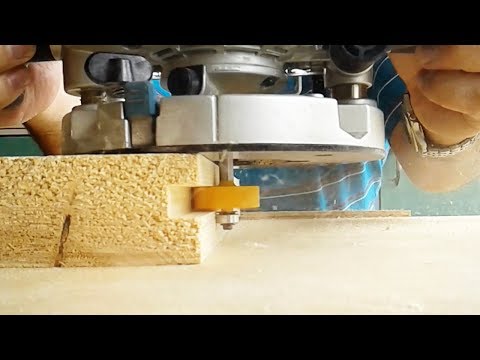

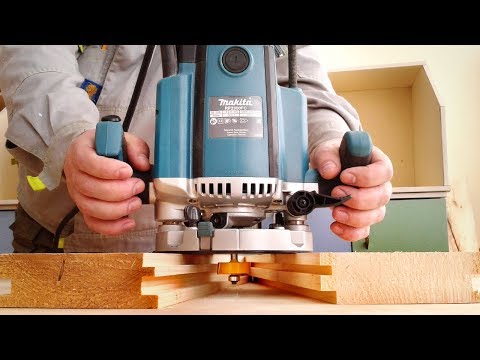

Как сделать шпунтованную доску ручным фрезером

Для выполнения данной работы необходим качественный материал – сухой, без видимых повреждений. Доска закрепляется струбцинами к столу, размечается карандашом. В кромке выбирается четвертной паз, в противоположной кромке выбираются с двух сторон четверти, образуя шип. На этом работа окончена.

Как фрезеровать радиус

Для начала работы необходимо вставить резец в расточную головку. Расточная головка путем смещения ее в стороны позволяет регулировать радиус выемки. Глубина выемки регулируется смещением фрезерного стола. Фаски снимаются резцом.

Как ручным фрезером делать точный раскрой лдсп

В случае обработки деталей фрезером делается запас около 5 мм с каждой стороны. Фрезер обеспечивает идеальную поверхность распила после обработки. Гарантируется отсутствие сколов и трещин.



Как крепить половую доску — По полу

Экологическая чистота — главное преимущество деревянных стройматериалов. Они поддерживают «деревенский» стиль интерьеров загородных домов, придавая внутреннему пространству эстетическую красоту и уют. Качественно выполненный монтаж напольного покрытия послужит гарантией его долговечности. Скрип и прогиб — главные проблемы, связанные с деревянными полами. Как правило, они возникают в результате неграмотной укладки.

Технология монтажа

Настил доски может осуществляться непосредственно на старый пол, на дощатую конструкцию по лагам, на искусственную основу из фанеры. Главный момент, на который стоит сделать акцент — это условия укладки. Во-первых, стройматериал должен акклиматизироваться, то есть пролежать в ремонтируемом помещении определенное количество времени (как минимум 3 суток). Во-вторых, укладка половой доски допустима, если влажность комнатной атмосферы не превышает 60%. В случае снижения данного показателя до 40%, увеличивается вероятность деформации стройматериала.

Монтаж на старый черновой пол

Работу начинают с проверки состояния подосновы. При необходимости изношенные доски заменяют недорогими пиломатериалами. Второй этап предполагает шлифовку старого покрытия. Половую доску крепим таким образом, чтобы их стыковка не совпадала со стыковкой черновой основы (перпендикулярное направление).

Монтаж на фанерные листы

Укладывают влагостойкую фанеру в диагональном направлении по отношению к половой доске. Фиксируют материал с помощью шурупов либо дюбелей. По периметру помещения, а также между листами оставляют технологический, компенсирующий зазор. При выборе клеевой технологии крепления особое внимание уделяют подбору клея. Связующий состав должен соответствовать типу чернового пола и тепло-, звукоизоляционным материалам. Рабочий процесс выглядит следующим образом:

  • укладка фанеры и ее шлифовка;
  • удаление строительной пыли с ремонтируемой поверхности;
  • нанесение грунта;
  • монтаж чистовой доски;
  • шлифовка покрытия, обработка лаком либо окрашивание.

Устройство пола по лагам

Данный способ предполагает крепление саморезами половой доски к деревянным брускам. Фиксацию можно произвести и с использованием клеевых мастик. Стелют лаги в перпендикулярном направлении по отношению к чистовому покрытию. Брусчатую конструкцию регулируют путем подкладывания на неровные участки щепок. Пространство между лагами заполняют теплоизоляционным и гидроизоляционным материалом. Вентиляционный зазор в 3 см между гидроизоляцией и половой доской обязателен.

Ответ на вопрос, чем и как крепить половую доску, далеко не так очевиден. Хотя классические деревянные полы еще очень долго будут пользоваться популярностью, технологии не стоят на месте. Главное — найти разумный баланс между качеством, удобством исполнения и ценой.

Содержание

  • 1
    «Черный» пол
  • 2
    Вариант «по-белому»

«Черный» пол

В случае настилки так называемого черного пола, по которому потом будет укладываться чистовое покрытие, нет надобности «изобретать велосипед» — лучше воспользоваться старыми добрыми методами. Возможно, с некоторым добавлением современной технологии.

Черновые доски пола, как правило, — обычная обрезная «сороковка» или «пятидесятка» (в зависимости от выбранного шага лаг). Издавна ее крепят с помощью строительных гвоздей длиной от 100 до 150 мм — это самый дешевый метод. Но сейчас способы крепления приобрели некоторое разнообразие.

Настилать такой пол начинают от стены. Первую половицу просто укладывают на лаги, выравнивают зазоры между ней и стеной (оставлять просвет надо для вентиляции в половом пространстве) и пришивают к лагам насквозь в толщину — на каждую по 2 гвоздя. Так же поступают и с последующими.

Разумеется, лучше применять сухие доски. Единственное условие — предварительный контроль их качества. Однако в случае с «черным» полом можно смело использовать и невысушенный материал: половицы избавятся от влаги уже после настила пола естественным путем в течение 1-1,5 месяца, а при такой щадящей сушке вероятность коробления сводится к минимуму.

Крепление половой доски гвоздями имеет свою хитрость: они пришиваются к лагам «в ерша». На каждый брус — 2 гвоздя: первый забивается вертикально, второй — под углом. Доски пола должны укладываться с небольшим зазором между ними.

Крепление «черных» досок пола саморезами (как правило, длиной 76-100 мм) аналогично. Но в этом случае «правила ерша» можно не придерживаться: их резьба сама по себе надежно фиксирует пол к лагам.

Однако, чтобы использовать саморезы для крепления половой доски, нужен более серьезный инструмент. Кроме привычных ножовки и молотка потребуются еще дрель (сверлить в доске пола отверстия под саморезы) и шуруповерт.

Шляпки гвоздей и головки саморезов обязательно нужно утопить в тело доски. Иначе при последующей пристрожке полов велик риск повредить инструмент. Лучше, однако, заняться этим не сразу в процессе настила пола, а непосредственно перед началом укладки чистового покрытия.

Вариант «по-белому»

Намного более трудоемко изготовление «белых» полов из специально обработанных половых досок. Как правило, для этого применяют так называемую шпунтованную доску. В некоторых случаях допустимо использование половых досок, торцы которых выбраны «в четверть». Но обязательно исходный материал должен предварительно пройти сушку в камере.

Главное, что должно соблюдаться, — схема укладки досок пола. Их необходимо располагать «по свету» — иными словами, перпендикулярно той стене, в которой количество окон максимально.

При настиле «белого» пола зазоров между досками быть не должно. Для этого полотно надо «стянуть». Каждая последующая доска подбивается к предыдущей специальными клиньями, а затем, если стык качественный, крепится к лагам. Иногда приходится пристрагивать торец рубанком. Для сплачивания пола можно использовать и специальные стяжки, но это уже профессиональный инструмент, тратиться на который домашнему мастеру нет смысла.

При укладке такого пола применяются уже совсем другие способы крепления половой доски. Это так называемый паркетный шов, когда крепеж устанавливается не насквозь, а в торец доски впотай.

Для этого подходят и обычные строительные саморезы длиной 35-55 мм. Но лучше всего использовать предлагаемые сейчас на рынке специальные саморезы для половой доски. У них иной шаг и длина резьбы, «заход» резьбы в виде «ложки», имитирующей сверло, что позволяет отказаться от предварительного просверливания каналов дрелью, и более пологий угол головки (она не расщепляет край доски пола, в который заворачивается саморез). Стоят они, конечно, ощутимо дороже, но переплата оправдана.

При настиле нередко возникает необходимость стыковать доски пола в длину. Варианты стыковки особым разнообразием не отличаются. Как правило, стыки «подгадывают» так, чтобы они пришлись на какую-то из лаг. Это помогает не ослаблять полотно пола. Край каждой доски накладывается на лагу в половину ее толщины.

Но этот способ, как правило, сопровождается появлением немалого количества обрезков. Есть метод, дающий большую свободу, но требующий, правда, применения профессионального инструмента.

В торце одной из досок ручным фрезером выбирается паз, в торце другой — шпунтовый гребень. Доски соединяются встык с достаточной жесткостью. Главное — точность подгонки торцов друг к другу. Фреза для соединения — обычная прямая с глубиной захвата 1-1,5 см.

Фрезерование паза в дереве » Руководство по использованию фрезера

Примеры приложений для печати

Ряд деревянных соединений и других конструкций в мебельном производстве требует выполнения паза; эту канавку можно создать с помощью фрезера. В этом руководстве объясняется, как фрезеровать канавку. В нем описаны все важные этапы фрезерования непрерывных, прерывистых или вставных канавок.

Обратите внимание: Эти иллюстрированные руководства не предназначены для замены руководств по эксплуатации или инструкций по технике безопасности!

Описание

Фрезерование канавок является ключевым элементом работы с фрезером. Пазы в основном используются для направления подвижных частей мебели, а также для формирования деревянных соединений. Поэтому очень важно, чтобы они были абсолютно прямыми.

Фреза и направляющие в сочетании с многофункциональным столом делают фрезерование прямых канавок быстрым и легким.
Можно фрезеровать канавки различной ширины. Для этой задачи доступны фрезы для канавок различного диаметра. Типичные размеры составляют от 3 мм до 30 мм.
В этом иллюстрированном руководстве показано, как фрезеровать непрерывные, несплошные и вставные канавки.

Инструменты/принадлежности

Следующие инструменты и принадлежности рекомендуются для использования в этом примере применения:

Альтернативные инструменты/принадлежности

В качестве альтернативы рекомендуются следующие инструменты и принадлежности:
В зависимости от требуемой ширины паза можно использовать любую другую фрезу с валом диаметром 8 мм. При использовании более крупных фрез можно использовать фрезы с диаметром вала до 12 мм.

Подготовка/установка

  • Отрегулируйте направляющую и угловой упор точно под прямым углом, используя инструкцию по эксплуатации.
    Установите направляющую на толщину заготовки.

    Заготовка:
    Проведите центральную линию канавки на заготовке.
    Для прерывистой канавки:
    Отметьте ограничительные линии перпендикулярно центральной линии.

  • Минимальное расстояние x от центра фрезы до края направляющей зависит от диаметра фрезы и рассчитывается следующим образом:

    x = диаметр фрезы в мм/2 + 2 мм

    2 мм добавляются как допуск при трассировке.

    Для канавочной фрезы 12 мм расстояние до направляющей составляет 8 мм.

    Метка на столе маршрутизатора используется для выравнивания станка.

  • Регулировка фрезера:

    Вставьте фрезу в цангу до минимальной глубины зажима (маркировка вала) и затяните.

    Установите адаптер направляющей FS на OF.

    Поместите OF на направляющую.

    Установите желаемую глубину фрезерования. Револьверный упор можно использовать для предварительной установки до трех глубин фрезерования.

    Установите боковой зазор фрезера относительно направляющей (см. расчет; в примере x = 8 мм с фрезой для паза 12 мм).

    Совместите метку на столе фрезера с центральной линией.
    Проверка: метка всегда должна находиться на центральной линии в начале и в конце канавки.

    Установите опору для фрезера на поверхность заготовки и затяните ее.

  • Для прерывистых или вставных канавок используйте стопор отдачи направляющей.

    Переместите фрезер в соответствующее крайнее положение паза и закрепите здесь стопор отдачи, прежде чем начинать процесс фрезерования.

    Установите скорость, используя таблицу в Инструкции по эксплуатации.

    Подсоедините всасывающий шланг.

Процедура

  1. Наши иллюстрированные руководства и результаты работы представляют собой задокументированные этапы работы, которые мы выполнили на практике. Это отдельные примеры, и они не гарантируют и не обещают, что пользователи получат такие же результаты. Результаты будут зависеть от опыта и навыков пользователя, а также от используемого материала. Иллюстрированные руководства не заменяют каких-либо руководств по эксплуатации и/или инструкций по технике безопасности Festool. Исключается ответственность за обеспечение того, чтобы информация, инструкции и приложения не содержали дефектов содержания и дефектов названия, в частности, в отношении отсутствия дефектов, правильности, свободы от прав интеллектуальной собственности и авторских прав третьих лиц, полноты и пригодности для цели. . Иски о возмещении убытков со стороны пользователя, независимо от их правового основания, исключаются. Эти исключения ответственности не применяются, если ущерб был преднамеренным или вызван грубой небрежностью, или в случаях предусмотренной законом ответственности.

    Мы не несем ответственности за ущерб, возникший в результате дефектов.↑

Маршрутизация древесины без роутера: возможно ли? — Полное руководство

Фрезы предназначены для фрезерования древесины. Это их цель. Однако у нас не всегда есть маршрутизатор, когда он нам нужен. К счастью, до современной эпохи, когда мы изобрели фрезерные станки, столяры использовали бесчисленное количество способов прокладки.

Многие из этих методов на удивление просты, если вы знаете, как их применять, что делает их хорошим выбором для тех, кто сегодня хочет фрезеровать древесину без фрезера. Вот объяснение альтернативных способов выполнения многих пропилов, для которых используются фрезы:

Нарезание канавок

Нарезание канавок в древесине, вероятно, является одним из наиболее распространенных видов резов, для которых используется фрезер. Пазы в древесине нужны для всяких вещей, включая ящики и соединительные доски. Если вы работаете с деревом, вам, вероятно, в конечном итоге понадобится сделать такой разрез.

К счастью, есть много способов вырезать канавку без использования фрезера.

1. Настольная пила

Если у вас есть настольная пила, вы можете использовать ее, чтобы вырезать нужный паз. Вам понадобится лезвие дадо. Есть несколько вариантов, которые вы можете выбрать, в том числе некоторые лезвия, которые качаются из стороны в сторону, и некоторые, которые сложены вместе. Оба типа подходят для нарезания канавок, хотя в этом случае предпочтительнее использовать набор лезвий.

Основная проблема заключается в том, что с установленными лезвиями ограждение не будет невероятно точным. Вам нужно будет измерить расстояние между краем лезвия и забором. В противном случае вы можете обнаружить, что делаете неточные разрезы. Мы рекомендуем сделать несколько пробных надрезов на куске дерева, чтобы убедиться, что наши измерения верны.

Чтобы сделать канавку шире, чем лезвие по умолчанию, вам нужно будет сделать серию надрезов внахлест.

Вы всегда должны перепроверять глубину лезвия при выполнении этих надрезов. Измерения, обеспечиваемые вашей пилой, не всегда могут быть точными.


2. Dremel

Вы также можете использовать инструмент Dremel, чтобы правильно вырезать канавку. Однако это намного сложнее, чем использование настольной пилы, и почти никогда не получается чисто. Вы можете почистить лаймы каким-нибудь канцелярским ножом, который также предотвратит расщепление краев.

Поскольку дремель довольно маленький, этот вариант лучше всего подходит для небольших разрезов. В противном случае вы можете потратить несколько часов на то, чтобы сделать значительный разрез. Хотя можно использовать этот инструмент для вырезания канавок, это не лучший вариант.


3. Рубанок для фальцовки

До изобретения и широкого использования фрезера столяры использовали рубанок для изготовления пазов. Они сделаны из дерева или металла, хотя сегодня большинство вариантов изготавливаются из более позднего материала. Они бывают разной ширины для выполнения разрезов разного размера. Они могут делать канавки практически в любом месте, в том числе в середине доски или на краю.

Шпунты бывают разных конструкций. Столяры, скорее всего, будут иметь под рукой довольно много различных вариантов. Тем не менее, средний домовладелец может иметь не так много вариантов, лежащих вокруг его дома, и, вероятно, не захочет покупать их только для того, чтобы прорезать несколько канавок в дереве.

Доступны заборы, которые делают шпунты более удобными для новичков. Вы также можете зажать поверочную линейку, которая поможет вам сохранить прямую линию.


4. Долото

Изображение предоставлено: Pixabay

Для тех, кто хочет пойти по-настоящему старой школы, вы можете выдолбить канавку только долотом. Этот метод нарезания канавки старый и использовался веками, но он ни в коем случае не прост. Это также занимает довольно много времени, поэтому его не следует использовать, когда вас ждет много работы.

Вы должны быть очень осторожны при использовании этого метода, так как легко сделать много ошибок. Например, легко сделать концы канавки правильной глубины, а середину — нет.

Изготовление закругленных кромок

Фрезы также используются для закругления кромок в дереве, что довольно сложно сделать без фрезера. Несмотря на кажущиеся трудности, существует немало способов выполнить такую ​​резку без фрезера.

Очевидно, что некоторые разрезы труднее сделать правильно, чем другие. Одни лучше делать одним методом, другие – другими.

1. Рубанок

Изображение предоставлено: Pixabay

Стандартные деревянные рубанки можно использовать для скругления краев довольно быстро. Вам нужно несколько раз провести плоскостью по углу доски, пока вы не получите нужную кривую. Некоторая шлифовка потребуется, чтобы сделать кривую бесшовной.

Это довольно простой процесс, но для его идеального выполнения требуется немало навыков. Самый простой способ научиться этому методу — попросить кого-нибудь показать вам. Также доступны видео на YouTube. Это метод, который лучше всего усваивается при выполнении и наблюдении.


2. Шлифовальный станок

Если вы хотите работать с электрическими инструментами, а не с ручными инструментами, шлифовальный станок также может справиться с этой работой. Вы просто будете шлифовать край в мягкую кривую. Для более мягкой кривой, отшлифуйте больше. Вы можете не получить четкие, закругленные края. Тем не менее, если вы хотите, чтобы изделие было более деревенским, оно будет выглядеть красиво и поношенно.

Вы также можете отшлифовать древесину вручную, но это займет много времени и будет еще менее равномерным.

Вырезание паза в древесине

Если вам нужно вырезать ровный паз прямо в дереве, у вас есть много вариантов. Для разных типов слотов потребуются разные методы. Выбранный вами метод будет зависеть в основном от того, какой слот вы хотите вырезать.

Вырезание прорезей под замочную скважину

Прорези под замочную скважину часто используются для подвешивания вещей на стене. Есть небольшое отверстие для головки винта, а еще одна прорезь слишком мала для винта. Прорези для замочной скважины можно вырезать несколькими способами. Однако их сложно разрезать без фрезера.

Вырезание паза под замочную скважину обычно включает вырезание двух пересекающихся отверстий, что приводит к созданию паза под замочную скважину.

См. также:

  • Как скруглить кромки дерева без фрезера: 4 простых способа
  • Формирователь древесины или фрезерный станок: что выбрать?

Авторы избранных изображений: Pixabay
