Шатровая крыша своими руками: устройство, чертежи, фото

Содержание

  1. Основные типы существующих кровель
  2. Что представляют собой шатровые крыши
  3. Материал для кровли
  4. Устройство крыши
  5. Стропильная система
  6. Ригели, лежни, прогоны
  7. Монтаж
  8. Несколько советов от мастеров

Крыша – самый важный элемент строения, на нее ложатся основные задачи в защите от внешних условий. Кроме того, что она обеспечивает защиту от непогоды, кровля придает любому строению завершенный вид и обеспечивает ему внешнюю привлекательность.

Пользователи часто ищут:

  • Cколько саморезов идет на 1 м² профлиста
  • Рабочая ширина профлиста

Основные типы существующих кровель

Виды кровель, используемые в строительстве очень разнообразны. Основных типов, которые пользуются популярностью у строителей, пять:

  1. круглая;
  2. односкатная;
  3. двухскатная;
  4. шестискатная или ломаная;
  5. четырехскатная или шатровая (конверт).

Особой любовью у профессионалов строительного дела пользуется шатровая крыша. Это можно объяснить тем, что строение с шатровой кровлей имеет презентабельную внешность. Кроме того, она обеспечивает строению значительное укрепление.

Еще одним огромным плюсом шатровой крыши является ее экономичность в исполнении. Это объясняется отсутствием фронтонов и использованием коротких балок, что позволяет закупить меньше строительного материала и сэкономить на этом.

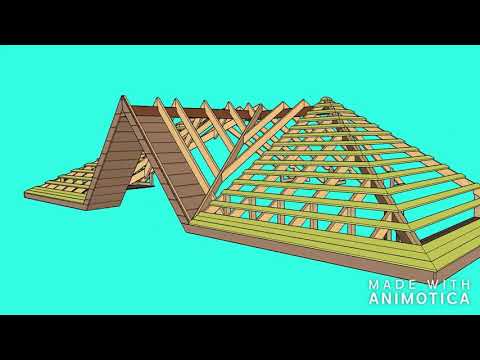

Фото: схема шатровой крыши

К тому же шатровая крыша имеет отличное водоотведение из-за наклона скатов, срок эксплуатации материалов для кровли благодаря этому значительно увеличивается.

Важно: Шатровая крыша для дома, террасы, беседки более предпочтительна. Специалисты рекомендуют ее как один из самых практичных и надежных вариантов кровли.

Что представляют собой шатровые крыши

Этот тип кровли сильно напоминает по форме шатер, потому и называется соответственно. Это конструкция, которая похожа на многогранную пирамиду, основанием которой служит квадрат или прямоугольник.

Шатровая крыша состоит их четырех треугольных скатов, сходящихся вершинами в одной наивысшей точке, является оригинальным решением с использованием стропильной системы. Считается сложной в возведении, но, тем не менее, этому виду кровли всегда отдается предпочтение.

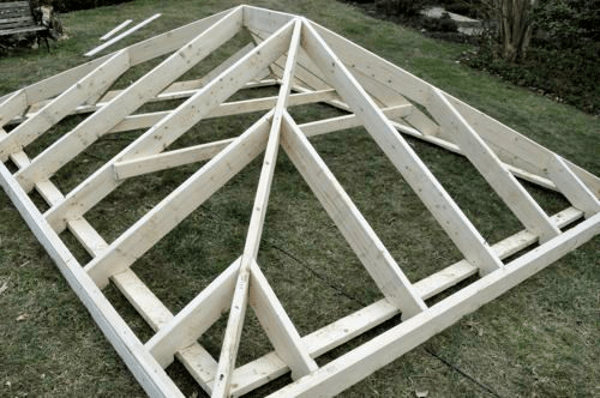

Фото: процесс установки крыши на каркас беседки

Основная особенность шатровой крыши — ее строгая симметрия. Поэтому от строителей требуется ответственное отношение на стадии расчета и особое мастерство при возведении.

Материал для кровли

Материал выбирается, исходя из бюджета строительства. Это может быть:

  • ондулин;
  • металлочерепица;
  • профнастил;
  • поликарбонат.

Ондулин (1) – отличный материал для этой цели. В Европе он очень широко применим. Отличается легкостью и прекрасными качествами в эксплуатации. Относительно легок в монтаже, пригоден к использованию даже в экстремальных условиях. Но имеет недостаток – высокую цену.

Металлочерепица (3) придает респектабельность постройке. К плюсам относится то, что не теряет цвет долгие годы, эффективна в использовании. Ее минус в том, что относится к тяжелым материалам, непригодным для кровли зданий, в возведении которых использовался легкий фундамент.

Профнастил (4) самый универсальный вариант для дома, террасы, беседки. Шатровая крыша из этого материала легкая, долговечная, элементы легко монтируются. Его чаще всего используют для легких конструкций, таких как террасы и беседки.

Поликарбонат (2) все чаще используется для террас и беседок. Среди плюсов материала: легкость, простота в обработке, огнеупорность. Но есть и большой минус, поликарбонат хрупкий, поэтому недолговечный материал. Глубокие царапины приводят к потере теплоизоляционных и водоотталкивающих свойств, в результате к непригодности в дальнейшем использовании.

В каждом конкретном случае нужно выбирать материал для кровли, учитывая свойства покрываемого сооружения и свойства материала.

Устройство крыши

Устройство шатровой крыши дело сложное и ответственное. Это значительно сложнее, чем крыша: односкатная или двухскатная. Так как симметричность — основная характеристика этого типа кровли, расчеты должны производиться с максимально возможной точностью.

Формула площади ската: Sската=BC*AD/2

Формула площади свеса карниза: Sкарниза= (BC+EF)/2*DG

Формула, по которой рассчитывается площадь крыши: Sкрыши=(Sската+ Sкарниза)*4

a – угол наклона

Специалисты рекомендуют использовать угол a, равный любому значению из промежутка 30-40 градусов.

Стропильная система

По конструкции стропильные системы могут быть:

  • наслонными;
  • висячими.

Висячие системы применяются, когда пролеты большие, невозможно подпереть их стенами. Эта система используется довольно редко.

Наслонная система проста, но для нее необходима опора в середине или наличие несущей стены внутри. Данная конструкция применяется гораздо чаще, она более экономична и лучше подходит для устройства шатровых крыш.

Стропильная система состоит из таких элементов, как:

  1. накосные стропила;
  2. мауэрлаты;
  3. нарожники;
  4. подкосы.

Ригели, лежни, прогоны

Важно: все перечисленные элементы создадут стабильную и устойчивую конструкцию, которая может выдержать значительные нагрузки. Если хоть один элемент будет отсутствовать, может произойти преждевременное разрушение крыши.

Монтаж

В начале шатровые конструкции монтируются на земле, собирается каркас: на мауэрлаты укладываются лежни и закрепляются подмостьями. Затем происходит поднятие накосных стропил из противоположных углов и соединение их в коньке. Далее следует прикрепить оставшиеся стропила к узлу. В центре устанавливается вертикальная балка. Что придает конструкции жесткость. Затем монтируются нарожники и стропильные ноги и осуществляется подъем конструкции на крышу. Можно сказать, шатровая крыша готова.

Несколько советов от мастеров

Свес должен быть не менее полуметра (от стены беседки, террасы). Это обеспечит защиту от попадания капель дождя и дополнительно произойдет усиление всей конструкции.

Стропила дополнительно прикрепите к стенам.

Когда будете производить покрытие кровли, не забудьте предусмотреть воздушные подушки и каналы вентиляции.

Самое главное в обустройстве крыши точно выверенные углы, необходимо контролировать их в процессе постройки.

схема и проект крыши и её стропильная система- Обзор +Видео и рассчет

На одном из этапов проекта строительства частного дома за городом вы задумаетесь о форме крыши. Вальмовая или шатровая крыша наиболее популярна в настоящее время. Ее внешний вид и конструкция напоминают шатер. Данная крыша имеет свои плюсы и минусы. Для монтажа и установки данной крыши вам не придется нанимать специалистов. Вы легко сможете собрать каркас крыши своими руками. Для этого вам нужно уметь производить расчеты и иметь представление о конструкции и механизме стропильной системы дома. Необходимо помнить, что крыша крепится точно так же, как и прочие конструкции. Для большей уверенности можете позвать помощника.

[contents]

Основным плюсом конструкции шатровой крыши является аэродинамика, она противостоит сильным порывистым ветрам. Воздушные потоки будут уходить по скатам, не причиняя при этом вреда, и не заходя даже на чердак.

Основной минус такой крыши – это сложный каркас, его листовая установка и то, что мансардные комнаты очень малы. Конечно, площадь чердака равна площади потолка, но полезный объем комнаты очень мал.

Механизм шатровой крыши классического типа представляет собой специальную пирамиду с квадратным либо прямоугольным основанием. Треугольные скаты и трапециевидные, как правило, опираются на стены дома либо выходят за их пределы.

Главная схема шатровой кровли дома довольно проста, и рассчитать ее можно различными способами. Шатровая крыша устанавливается с использованием системы и таблицы Пифагора. И у вас не составит особого труда сосчитать площадь скатов и вальм, но расчет расположения и монтажа накосных и рядовых стропил отнимает достаточно много времени.

Строительство шатровой крыши начинается со сборки каркаса. После этого крепится кровля. Механизм стропильной системы довольно сложный. Ниже рассмотрим более подробно как сделать каркас, произвести расчет и сделать кровлю.

Содержание:

  • 1 Основные правила устройства шатровой крыши
  • 2 Шатровая кровля своими руками
    • 2.1 Расчет элементов шатровой крыши
    • 2.2 Угловые элементы
    • 2.3 Инструменты и строительные материалы
      • 2.3.1 Монтаж каркаса своими руками

Основные правила устройства шатровой крыши

Изготовление и установка крыши идет по следующим правилам:

  1. Для строительства коньковой системы и стропил используют одно и то же дерево и материал.
  2. Промежуточные доски обладают более крутым углом наклона, и размер их должен быть не меньше 50х150 мм.
  3. Короткие детали и элементы закрепляются к угловым компонентам стропил, а не к коньковой доске.
  4. При строительстве в конструкции применяют промежуточные центральные стропила, закрепленные на коньковой доске.
  5. И упираться они должны в верхний конец обвязки либо в коньковую доску.

Для монтажа и установки шатровой крыши своими руками, нужно представить себе определенный каркас крыши дома и сделать предварительный чертеж.

На чертеже должны быть зафиксированы следующие элементы шатровой крыши:

  1.  центральная часть конструкции — конек, является несущей осью;
  2. накосные стропила- силовые компоненты стропильной системы, один конец будет выступать за пределы дома, а другой – крепится на коньке;
  3. стропила центрального типа крепятся на концах конька и выводятся на все стены;
  4. промежуточные стропила, отходящие от конька, должны идти строго по скатам;

Шатровая кровля своими руками

Установку и монтаж шатровой кровли необходимо делать до укладки потолка.

В начале работ по всему периметру дома укладывается брус  для более равномерного распределения массы по всей поверхности. Его еще называют мауэрлат. Его необходимо закрепить на стену дома с помощью специальных шпилек.

Далее нужно сделать следующее:

  • разметить ось с торца каркасного дома по верхней обвязке;
  • рассчитать половину толщины конькового бруса и отметить место установки первоначального элемента системы стропил;
  • один конец замерной рейки приложить к отмеченной линии и отметить место промежуточного стропила;
  • для расчета свеса стропил, один конец бруса нужно поставить на свес крыши, а второй – на угол с внешней стороны стены дома;
  • рассчитать расположение прочих элементов стропил центрального типа можно с помощью перемещения рейки по боковой стене дома и разметкой положения каждого стропила;
  • на остальных углах повторяется то же самое;
  • материалы для кровли купить вы сможете в специальных строительных магазинах. На сегодняшний день на рынке представлен широкий выбор кровельных покрытий оптимального качества по доступной цене.

Расчет элементов шатровой крыши

Для данного расчета вам понадобится специальная замерная рейка. Она выполняется из стандартной фанеры шириной 5 см. Существует специальная таблица соотношений длины и расположения стропил.

Благодаря этим данным, которые подробно представлены в таблице, длина ноги стропил является произведением промежуточного либо углового коэффициента ее проекции. Для увеличения точности и достоверности расчетов обязательно пользуйтесь данной таблицей. Рассмотрим пример расчета кровли крыши, вы замеряли при помощи рейки горизонтальную проекцию стропил промежуточного типа.

По таблице вы найдете угол наклона, который подойдет под ваш случай, и умножите данные.

Рассчитать длину свеса стропил вы сможете так же. Нужно умножить горизонтальную проекцию на определенный коэффициент. Также эти данные можно рассчитать и по теореме Пифагора для прямоугольного треугольника по формуле: a2+b2=c2. Где а и b – это горизонтальные и вертикальные проекции.

Угловые элементы

У всех стропил с одной стороны имеется косой срез, необходимый для крепления к коньковому брусу. Конек имеет специальный подрез с двойным скосом для более надежной фиксации деталей  и элементов по углам дома.

А расчет стропил углового типа производится следующим образом:

  •  от угла нужно отмерять полную длину стропил;
  •  проекцией его будет являться произведение квадратов длин стропильных центральных проекций.

Полученное число нужно умножить на коэффициент, указанный в таблице, и получится длина углового стропила.

Затем рассчитывается площадь треугольных скатов. Вычисляются они также по теореме Пифагора. Чтобы упростить расчеты нужно представить скат в виде двух прямоугольных треугольников. Далее рассчитать по формуле площадь трапеции боковой поверхности крыши дома.

И уже в самом конце рассчитываем кровлю. Показатели всех площадей нужно суммировать, и получится минимальная площадь крыши.

Инструменты и строительные материалы

Для устройства конструкции шатровой кровли своими руками вам понадобятся специальные строительные инструменты и материалы, такие как: бензопила, болгарка, электрический лобзик, пила ручная, гвозди и дюбели, молоток, рубанок, топор, электрическая дрель, брус и доски одной породы дерева, кровельный материал, стальные скобы.

Вы можете построить шатровую конструкцию стандартного типа, либо удлиненной в одну сторону или в виде усеченной пирамиды.

Монтаж каркаса своими руками

Первоначально монтируются вертикали для конькового бруса. После этого начинается установка диагональных стропил одинаковых по длине.

Далее идет установка накосных стропил, а затем и рядовых с определенным шагом в 60 см, которые закрепляются при помощи врубки к коньку и мауэрлату. Вы можете делать врубку как своими руками, так и специальным электроинструментом.

Затем  на диагональных направляющих закрепляются нарожники, для связки накосных брусьев и мауэрлата под определенным углом относительно конька крыши.

Важный момент, рядовые брусья ни в коем случае не должны касаться точек соединения мауэрлата.

Усиление крыши напрямую будет зависеть от габаритов дома. Укладывается добавочный шпренгель, т.е. брус между смежными сторонами стропил. И уже на нем устанавливают стойку или шпренгельную ферму. При очень большой площади дома для диагоналей применяют двойные балки. Двускатная кровля и односкатная монтируется похожим образом.

Что такое вальмовая крыша? Узнайте больше о вариантах вальмовых крыш

Что такое вальмовая крыша?

Многие знают вальмовые крыши за их чистый, современный дизайн и высокую структурную целостность, возможно, поэтому они есть в большинстве домов в США. Фактически, шатровые крыши были частью американской архитектуры еще в 18 веке, когда они впервые были замечены во Французском квартале Нового Орлеана.

Базовая конструкция вальмовой крыши имеет скаты со всех четырех сторон, и каждая сторона одинаковой длины соединяется вверху, образуя конек. «Бедро» — это участок, где соединяются все части крыши, образуя две стороны треугольника и две стороны многоугольника.

Готовы начать новый проект кровли для вашего дома? Позвоните в Elite Remodeling Services по телефону (952) 646-2480!

Варианты вальмовой крыши

С момента изобретения многие архитекторы внесли несколько изменений в конструкцию вальмовой крыши. В зависимости от ваших предпочтений, один тип может подойти вашему дому больше, чем другой:

Голландская двускатная крыша

Как следует из названия, эта конструкция представляет собой гибрид вальмовой и голландской двускатной крыш. Конец края крыши имеет фронтон, что создает больше внутреннего пространства. Наличие голландского фронтона также разрушает монотонность прямой поверхности, улучшая очарование дома.

Перекрещенная вальмовая крыша

Если соединить две вальмовые крыши на соответствующих концах, получится скрещенная вальмовая крыша. Соединение вершин создает шов, который многие называют «ендовой» крыши.

Шатровая крыша в виде пирамиды

Если название еще не выдало его, у вальмовых пирамидальных крыш есть четыре треугольных стороны одинакового размера, все они встречаются в единственной точке наверху, которая выступает вверх.

Полувальмовая крыша

Полувальмовая крыша немного отличается от традиционной конструкции вальмовой крыши, поскольку укорочены две стороны конструкции для создания карниза.

Преимущества вальмовой крыши

Зачем нужна четырехскатная крыша, помимо эстетической привлекательности? Каждый опытный строитель скажет вам, что такая конструкция крыши имеет ряд практических преимуществ:

Легче сделать дополнительные установки

Благодаря дополнительному пространству вальмовые крыши могут дать домовладельцам гибкость для включения новых элементов дизайна, таких как добавление слухового окна, вороньего гнезда или сводчатого потолка.

Еще одним преимуществом этой конструкции кровли является наличие единой фасции с каждой стороны, что упрощает установку желобов вокруг дома. Эти закругленные желоба защищают вашу собственность от затопления, а подъездные пути от повреждения водой.

Энергосбережение

Проблема плоских крыш заключается в том, что они не имеют «эффекта дымохода», который пропускает наружный воздух через вентилируемое пространство. С наклонной шатровой крышей вы получаете лучшую вентиляцию, что потенциально снижает расходы на счета за охлаждение/отопление.

В качестве дополнительного преимущества улучшенный воздушный поток также означает меньшую вероятность скопления влаги, а каждый домовладелец знает, что влажная среда может способствовать появлению всевозможных неприятных плесеней, плесени и вредных микроорганизмов.

Защита от непогоды

Шатровая крыша может выдерживать более тяжелые нагрузки, чем двускатная крыша, защищая ваш дом от падающих обломков и сильного снегопада. Из-за своей наклонной формы он также может быстро сбрасывать воду, а не накапливать ее.

Высокие склоны помогают уменьшить воздействие сильных ветров, что может быть полезно для районов Миннесоты, которые пережили немало штормов.

Свяжитесь с Elite Remodeling Services для решения всех ваших кровельных потребностей

Elite Remodeling Services, подрядчики по кровельным работам в Лейквилле, штат Миннесота, гордятся тем, что предоставляют жителям высококачественные услуги по установке, ремонту и осмотру крыш. Обладая более чем двадцатилетним опытом работы с кровельными проектами в Миннесоте, вы можете положиться на нас, чтобы обеспечить правильное обращение с вашим домом. Мы также предлагаем гибкие варианты финансирования и планы обслуживания как жилой, так и коммерческой кровли.

Если вы хотите обсудить ваши варианты, свяжитесь с нами по телефону (952) 646-2480 для бесплатного расчета!

Шатровая крыша — стоимость, проектирование и строительство

Добро пожаловать в руководство RenoCompare по четырехскатным крышам — это всего лишь один из аспектов нашего раздела кровли. Вот основы вальмовой крыши, которые позволяют вам сравнить этот тип крыши с другими, которые вы рассматриваете, например, с двускатной крышей. Архитекторы и строители используют термины «бедро» и «бедро».

ОПРЕДЕЛЕНИЕ ВАЛЬМЯРНОЙ КРЫШИ – ЧТО ТАКОЕ ДОМ С ВАЛЬМОЙ КРЫШЕЙ?

Вальмовая крыша скатывается со всех сторон. Фронтонов нет. Вместо этого область покрыта секцией крыши, которая наклонена вниз и наружу от вершины. Вальмовая часть кровли – место соединения примыкающих секций кровли.

Как и в случае с двускатными крышами, шатровые крыши строятся с уклоном от примерно 4/12 до примерно 20/12. Первое число представляет подъем высоты крыши на каждые 12 дюймов, которые она ведет к вершине.

Вальмовая крыша против двускатной

Шатровая крыша более заметна, чем двускатная. Крыши больше, а это означает более высокие затраты. Дом с шатровой крышей имеет меньше боковых стен, поэтому общая стоимость выше, если сайдинг выполнен из винила, дерева или фиброцемента, но ниже общая стоимость, если сайдинг выполнен из кирпича или натурального камня.

Шатровые крыши имеют превосходную устойчивость к сильному ветру. Существуют стандартные вальмовые и двускатные крыши, а также их вариации, создающие архитектурный интерес. Шатровая крыша считается современным стилем; двускатные крыши являются традиционными. Для двускатной и вальмовой крыш подходят одни и те же кровельные материалы.

Дополнительная литература: Вальмовая крыша против двускатной

ВАЛЬМОВАЯ КРЫША ЗА И ПРОТИВ

Вот краткий обзор преимуществ и недостатков вальмовой крыши.

ПРЕИМУЩЕСТВА ВАЛЬМОЙ КРЫШИ

К преимуществам вальмовой крыши относится современная эстетика, которая подходит для любого кровельного материала. Конструкция устойчивая, без фронтона, который мог бы поймать сильный ветер и поднять крышу. Шатровые крыши лучше защищают от дождя и снега, чем плоские крыши, а водосточные желоба с водосточными желобами эффективно защищают дом от воды.

НЕДОСТАТКИ ВАЛАРНОЙ КРЫШИ

Недостатки вальмовой крыши начинаются с более высокой стоимости строительства и обслуживания по сравнению с двускатной и плоской крышей. Шатровая крыша уменьшает жилое или чердачное пространство непосредственно под ней по сравнению с плоской или двускатной крышей. Надлежащая вентиляция вальмовой крыши является более сложной и дорогостоящей. Наконец, слуховое окно в шатровой крыше, которое неправильно построено, приведет к разрушительным утечкам воды.

Сравните плюсы и минусы вальмовой крыши с двускатной и плоской крышей, прежде чем выбрать тип крыши.

СТОИМОСТЬ Вальмовой КРЫШИ

Вот сводка затрат на вальмовую крышу:

7-12 долларов за квадратный фут крыши для каркасных материалов, включая фермы, как на месте, так и на заводе. Для дома с крышей площадью 2000 квадратных футов это 14 000–24 000 долларов.

2–4 доллара США за квадратный фут кровельные работы с конкретными затратами в зависимости от уклона крыши, ее сложности и того, является ли дом одноэтажным или многоэтажным. Это 4000-8000 долларов для нашего примера дома с площадью крыши 2000 квадратных футов.

  • Кровельные материалы:

3-18 долларов за квадратный фут . За 2000 квадратных футов крыши это 6000-36000 долларов.

400-700 долларов в день . Кран обычно используется для подъема очень больших ферм или ферм на верхний этаж жилища.

Основным фактором, помимо размера крыши, влияющим на стоимость вальмовой крыши, является используемый материал. Вот краткое изложение ваших вариантов стоимости установки в квадратных футах самых популярных на сегодняшний день кровельных материалов:

  • Битумная черепица: $3,00–$8,00
  • Деревянная черепица и обрешетка: $5,00–$8,00
  • Металл: $6,00–$12,00
  • Плитки: $10,00-$21,00
  • Виниловый шифер: $8,00–$13
  • Оригинальный планшет: $15,00–$18,00

Суть в том, что полная стоимость вальмовой крыши для дома с крышей площадью 2000 квадратных футов составляет от до 68 000 долларов США.

Подробнее о различиях между металлической крышей и черепицей можно узнать здесь.

КОНСТРУКЦИИ ВАЛЬМОВОЙ КРЫШИ

Существует шесть вариантов вальмовой крыши.

  • Простая шатровая крыша

Основные четырехскатные крыши встречаются в домах неквадратной прямоугольной формы.

  • Шатровая пирамидальная крыша

Это вальмовая крыша на конструкции квадратной формы с четырьмя секциями крыши одинаковой ширины и угла наклона. Также называется крышей павильона.

  • Шатровая крыша

Вальмовая крыша представляет собой шатровую крышу дома с непрямоугольной площадью основания, например дома L-образной или T-образной формы, с секциями крыши, которые пересекаются.

  • Полушатровая крыша

Этот стиль представляет собой фронтонную стену, в которой вершина треугольника заменена шатровой частью крыши, которая короче от пика до карниза, чем другие части крыши. А также срезанная двускатная крыша.

  • Голландская двускатная шатровая крыша

Голландская двускатная крыша представляет собой частичную вальмовую крышу, которая не доходит до конька оставшейся крыши, образуя над ней небольшую двускатную стену.

  • Мансардная крыша

Это четырехскатная крыша с уклоном, который становится более крутым, часто вертикальным, частично вниз по склону.

КОНСТРУКЦИЯ ВАЛЬМОВОЙ КРЫШИ

Большинство вальмовых крыш изготавливаются с использованием пакетов ферм заводского изготовления, а не каркаса на месте, что снижает трудозатраты и повышает точность. Пакет ферм состоит из полных ферм для центра дома и частичных или вальмовых ферм для шатровой части крыши.

Строительство шатровой крыши включает:

  • Подъем ферм на крышу и их прибивание гвоздями
  • Обшивка ферм для создания настила крыши
  • Прорезка вентиляционных отверстий в палубе (дополнительно)
  • Монтаж кровельного материала, фасции и софита.
