Имея частный дом или дачу, часто возникает вопрос о строительстве хозяйственных построек, а именно сарая. Расскажу, как легко построить сарай своими руками, да чтобы он был долговечен и имел приличный вид.

Самым лучшим и современным материалом для постройки сарая можно считать сендвич-панели.

Цены на сендвич-панели

Как многим известно, сэндвич-панели позволяют делать строительство более эффективным и делать отделку зданий более экономичной.

Кроме того, их экологичность, функциональность и качество удачно соотносятся с их доступной стоимостью.

Посмотрите примерные цены на эти панели, как видите, их доступность очевидна.

Сборка СИП-панелей занимает сравнительно небольшое время, в то время как строительство с использованием традиционных материалов может заметно затянуться.

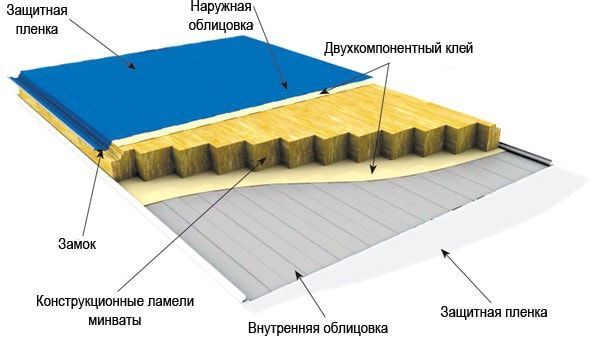

Из чего состоят сендвич-панели

В использовании сэндвич-панели удобны тем, что их теплоизоляция, благодаря специальному утеплителю, достигает высокого уровня.

Подобные каркасные технологии привлекательны тем, что с их помощью можно построить не только жилой дом, но и довольно быстро возводить хозяйственные строения, такие как сараи.

Начало строительства хозяйственной постройки.

Для того, чтобы построить сарай из сэндвич-панелей, необходимо сначала позаботиться о фундаменте.

Эта задача, которую нужно решить в первую очередь, так как в зависимости от типа грунта хозяйственная постройка может давать различную нагрузку.

Какой фундамент лучше для постройки сарая

Конечно, нагрузка, создаваемая строением из СИП-панелей, будет очень небольшой, но все же необходимо позаботиться о том, чтобы оно простояло так, как надо, долгие годы.

Можно организовать небольшую насыпь, возвышающуюся над землей на пару десятков сантиметров, а на нее установить плиту, которая в будущем превратится в пол.

Подобный способ обеспечивает сухость и тепло в будущей постройке и избавляет ее от животных, способных причинить вред хранящимся в сарае предметам, например, различным грызунам.

До создания насыпи необходимо сделать яму глубиной около полуметра, а в качестве материала для создания «подушки» можно использовать как обычный грунт, так и смешанный песок и гравий.

После этого надо оградить фундамент опалубкам и произвести процедуру армирования. Далее нужно залить фундамент цементной смесью, которая может быть не очень крепкой.

Установка каркаса под сарай

Как только фундамент готов, можно переходить к установке каркаса будущего сарая.

Несущая конструкция будет крепить на себе сэндвич-панели, используя шурупы-саморезы, которые должны быть достаточной длины. Очень важно вкручивание шурупов под строгими 90-градусными углами.

После установки каркаса, следует переходить к креплению сендвич-панелей.

Монтаж сендвич-панелей на стены и крышу

Панели монтируются от одного угла, причем элементы рамы и панели должны использовать уплотнительную ленту.

Панели должны плотно соединяться, для чего возможно использование специальных силиконовых герметиков.

Точно таким же способом, начиная с углов, необходимо производить крепление конструкций к крыше.

Но, крышу можно накрыть и просто металлопрофилем, например, как вам удобней.

Если позаботиться о том, чтобы СИП-панели не царапались во время строительства и не мокли, то можно завершить строительство сарая в максимально быстрые сроки, что одновременно отразится на его сроках эксплуатации.

Построенный по такой методике сарай своими руками, выглядит презентабельно, на строительство и монтаж уходит минимум времени. Да и по затратам он считается бюджетным.

Поделиться ссылкой:

Прочитано: 468

преимущества и недостатки конструкции своими руками, проекты из металлокаркаса

Современные строительные технологии позволяют создать долговечную постройку, работоспособность которой не будет зависеть от изменений температурного и климатического режима. Поэтому гараж из сэндвич панелей является прекрасным вариантом для хранения необходимых инструментов и автомобиля. Здесь сочетается прочность, долговечность и выносливость.

Преимущества материала
Недостатки сэндвич панелей
Каркас и стены своими руками
- Советы по выбору утеплителя
- Схематические сборки бытовки

Преимущества материала

Конструкция панелей многослойная, что увеличивает надёжность листа. С обеих сторон прочный наполнитель (это может быть вспененный пенополистирол или минеральная вата) защищают листы оцинкованной стали, делая текстуру просто непробиваемой. Технические характеристики листов делают их одними из лидеров продаж на строительных рынках.

К достоинствам сэндвич панелей для гаража относят:

Скорость возведения конструкции. Если сравнивать материал с кирпичами или древесиной, то листы заметно ускоряют создание помещения за счёт параметров и простоты монтирования. Не нужно обладать большим опытом работы, чтобы прикрепить к каркасу готовые листы.
Фундамент для строительства гаража из сэндвич панелей может быть лёгкого типа и без дополнительной защиты основы. Это полезно в том случае, если снизу заложены коммуникации или выбранное место просто не обладает достаточным пространством для широкой и глубокой заливки.
Вес панелей небольшой, вследствие этого транспортировать их легче, нежели другие материалы. Кроме этого, проще справиться с процессом работы, используя эти листы.
Элементы конструкции можно демонтировать или изменять в зависимости от типа дизайна и собственных предпочтений.
Материал по ценовым показателям недорогой, обладает хорошими теплоизоляционными характеристиками.
Строительный процесс может происходить как в летнее время, так и зимой. Низкие температуры и осадки не мешают монтировке панелей на металлокаркас.
Листы могут выдержать нагрузку в несколько тонн, поэтому защищают постройку от повреждений. Но это касается только вертикального давления на стены.
Материал, из которого сделаны элементы, экологически безопасен.

По сравнению с преимуществами, недочёты материала несущественные.

Сюда относят:

Необходимость установки специальной вентиляционной системы. Это в случае если наполнителем листов является минеральная вата.
Во время эксплуатации стены могут покрыться царапинами, убрать которые из поверхности практически нереально. Сделать ремонт в этом плане нельзя, единственное, что предоставляется допустимым — замена целого листа. Но это зависит от сложности конструкции и типа крепежа.
При выборе панелей надо отказаться от материала с базальтовыми добавками, поскольку это снижает уровень теплоизоляции и шумовой защиты. Хотя стоит подобная панель дешевле.
Стандартный гараж, построенный из такого материала, сможет прослужить не больше 50 лет. В целом для проекта это неплохо, но кирпич или древесина при правильной отделке гарантируют высокий уровень долговечности и надёжности.

Вышеперечисленное не предоставляет больших трудностей, а такой материал может существенно сэкономить деньги и сократить срок строительства.

Каркас и стены своими руками

Для того чтобы начать процесс возведения, необходимо сделать основу. Поскольку материал не тяжёлый, то шаблонной основой будет мелкозаглубленное ленточное основание или стандартный столбчатый фундамент. После того как основа залита, можно приступать к постройке гаража своими руками.

Закладывается каркас, или скелет здания. Он может быть из древесины или более прочный металлический. Второй вариант стоит дороже, но цена оправдывается долговечностью и отсутствием дополнительных обработок основы для защиты от червей и плесени.

Сначала надо сделать нижний пояс каркаса, что с помощью прочных металлических уголков крепится к основе фундамента. Перехват должен быть ровным и не иметь отклонений от выбранной точки горизонтали по всему периметру. Его можно выровнять, применяя специальные прокладки или металлические элементы.

Использование вертикальных опор по углам через каждые 25−30 сантиметров будет гарантировать прочность фиксации. А также стойки добавляют жёсткости конструкции.

После того как каркас уже готовый, можно незамедлительно приступать к обшивке листами. Начинать процесс надо с любого нижнего угла постройки и двигаться постепенно, закрывая рёбра каркаса панелями шар за шаром.

Фиксация происходит с помощью специальных болтов, покрытых защитным слоем. Они соединяют элементы панели с каркасом и фиксируют материал, создавая часть стены. В процессе установки проблем не возникает, ведь болты имеют резьбу, точно так, как и каркас. Листы оснащены запорным механизмом, что ускоряет процесс работы. Некоторые мастера соединение между ними закрывают специальной лентой-проводником, или используют для этого герметик. Это повышает надёжность монтирования, но затягивает процесс работы.

Часто углы на стыковочных панелях велики и нужно срезать половину листа, чтобы привести вид постройки в порядок. В таком случае удаление надо проводить аккуратно, чтобы не повредить основу материала и не испортить вид гаража. Чтобы расход листа не увеличился, начинать новый ряд следует из обрезанной части, таким образом, экономя панели и пристраивая остатки от материала.

Стальные накладки на углах обязательны, это защищает уязвимое место постройки и добавляет надёжности, действуя как опора. Внутри накладки закрываются герметиком, это усиливает возможность хранения тепла.

Советы по выбору утеплителя

Этот этап работы помогает сберечь стабильную температуру и экономить на обогревании помещения. В строительных магазинах можно найти разные типы материалов, но неизменными лидерами среди утеплителей считаются:

Минеральная вата.
Стекловата.
Пенополиуретан.

Первый вариант устойчив к высоким температурам не горит, не выделяет вредных для организма элементов. Но обычная влага или сырость могут с лёгкостью нарушить прочные волокна, сделать текстуру беззащитной. Материал быстро впитывает влагу, теряет свойства. Кроме того, вата считается небезопасной в плане размножения грибков.

Стекловата благодаря длинным толстым волокнам более прочная и выносливая, нежели минеральный вариант. И также материал не боится влажности, но начинает терять текстуру и спрессовываться. Поэтому к долговечным его не отнести.

Пенополиуретан — идеальный вариант наполнителя, что гарантирует не только качество, но и хорошую долговечность. Конечно, материал со временем начнёт терять свойства и снижать уровень выносливости, но это произойдёт позже.

Схематические сборки бытовки

Для того чтобы сделать небольшое помещение на время строительства для хранения вещей и инструментов, подойдут те же сэндвич панели. Этот тип постройки может быть как мобильным, так и установленным стационарно на несколько лет. В основе помещения лежит металлический или деревянный каркас и те же листы с наполнителем. Для бытовки не нужен серьёзный фундамент, достаточно углубления и ленточной основы. Некоторые мастера советуют собирать конструкцию на ровной земляной поверхности. Надёжность построения от этого не изменится.

Схематически сборка выглядит просто:

По готовому чертежу собирается каркас из выбранной ранее основы.
С помощью больших по ширине профилей происходит сборка крыши. Если под них добавить немного утеплителя, то в бытовке будет комфортно для проживания людей.
Чтобы удостовериться в надёжности, необходимо проверить на прочность крепежи и соединения каркаса.
После этого весь скелет обшивается панелями. Принцип здесь аналогичный сборке гаража.
Утепление стыков с помощью изолята помогает сохранить температуру, делает конструкцию выносливой к нестабильностям окружающей среды.
Углы нужно закрыть специальными накладками, чтобы влажность и сырость не проникали внутрь листа и не разрушали плотность наполнителя. Важен также процесс герметизации.
Сборные двери и окна можно сделать самостоятельно или же купить в комплекте с панелями. Эти элементы достаточно легко монтируются и завершают процесс работы.

Три года назад покупал себе гараж из сэндвич панелей под ключ. Очень доволен своим выбором, ведь сэкономил кучу времени и сил на процесс строительства. Получилось не очень стильно или можно, но зато практично. Никаких недостатков пока не увидел. Надеюсь, так и будет в будущем.

Никита

Уже несколько лет собираюсь построить себе гараж. Место выбрал, фундамент сделали, но насчёт материала ещё неуверен точно. Хочется, чтобы было надёжно.

Олег

У нас и гараж из панелей и кухню себе во дворе такую сделали, правда, добавили несколько шаров из кирпича, чтобы было надёжнее. Пока всё хорошо. Эти панели дают возможность удешевить процесс работы и это огромный плюс.

Марина

Строим гараж из сэндвич-панелей своими руками

Надежный навес для вашего автомобиля можно сделать быстро и, главное, недорого, к тому же конструкция будет выглядеть очень привлекательно и эстетично. Предлагаем вам рассмотреть вариант строительства гаража из сэндвич-панелей своими силами.

Что такое сэндвич-панель

Сэндвич-панель – это строительный материал с двух-трехслойной структурой (пирогом): один или два листа и утеплитель. В трехслойном «пироге» листы склеиваются методом горячего или холодного прессования вместе с теплоизоляционным материалом. Двухслойная конструкция – лист плюс утеплитель.

Листы могут быть изготовлены из металла или ДВП, ДСП, пластика. В качестве утеплителя используют:

минеральную вату;

пенополиуретан

;

пенополистирол

;
стекловолокно.

Не все представленные материалы подходят для строительства гаража. Металлические сэндвич-панели чаще используются в любом строительстве, а для строительства гаража — это один из лучших вариантов. Кроме того, материал выпускается как для кровли, так и для стен, то есть можно сделать: стены, ворота и потолок, используя только сэндвич-панели.

Для быстрого строительства это, пожалуй, лучший материал. При строительстве здания сложной архитектурной формы сэндвич-панели изготавливаются непосредственно на месте. Сэндвич-панели ручной работы из профнастила значительно удешевляют проект – это знает каждая строительная компания.

Начало самостоятельного строительства

Как бы просто ни планировался будущий объект, для него необходимо возвести надежный фундамент. Фундамент под сэндвич-панели при строительстве гаража обычно делается из мелкозаглубленной ленты. Бетонные блоки, уложенные в траншеи, также могут служить основанием. Сложный, неустойчивый грунт требует более прочного фундамента. Когда грунт ненадежен, то на монолитную плиту устанавливают сборные гаражи из сэндвич-панелей.

Строительство ленточного фундамента – пошаговая инструкция:

Разметка площадки шнуром и вбитыми колышками.
Выкопать траншею, размеры: глубина – 30 см, ширина – 30 см.
Наполнитель песчаной подушки – 10 см, трамбовка.
Укладка щебня – 10 см, трамбовка.
Производство деревянных щитов для опалубки.
Монтаж щитов с помощью подкосов и откосов, придаем ровное расположение опалубки в траншее.
Делаем одно-двухрядную армирующую конструкцию (подходят прутья размером 10-12 мм).
После опускания и закрепления сварной арматуры залить бетоном.

Бетон полностью затвердеет через три недели. Для придания максимальной прочности фундамент каждый день поливают (утюживают).

Желательно, чтобы арматурный каркас не касался дна траншеи, для этого можно подложить под него кирпичи, добившись одинаковой высоты по всему периметру.

Перед установкой панелей опалубки выровняйте края траншеи с помощью лопаты. Песок и гравий перед уплотнением увлажняют водой.

Строительство монолитного фундамента под гараж из сэндвич-панелей

Пошаговая инструкция:

Выкопать котлован, глубиной до 35 см.
Насыпать слой песка до 10 см.
Насыпать слой гравия до 10 см.
Устанавливаем щиты по периметру ямы.
Соединяем арматуру проволокой с ячейкой 30х30 см, делаем 2 решетки по размеру опалубки.
Поместите обе решетки в яму, между дном и решетками установите кирпичи.
Заливаем бетон, выравниваем, заливаем фундамент каждый день.

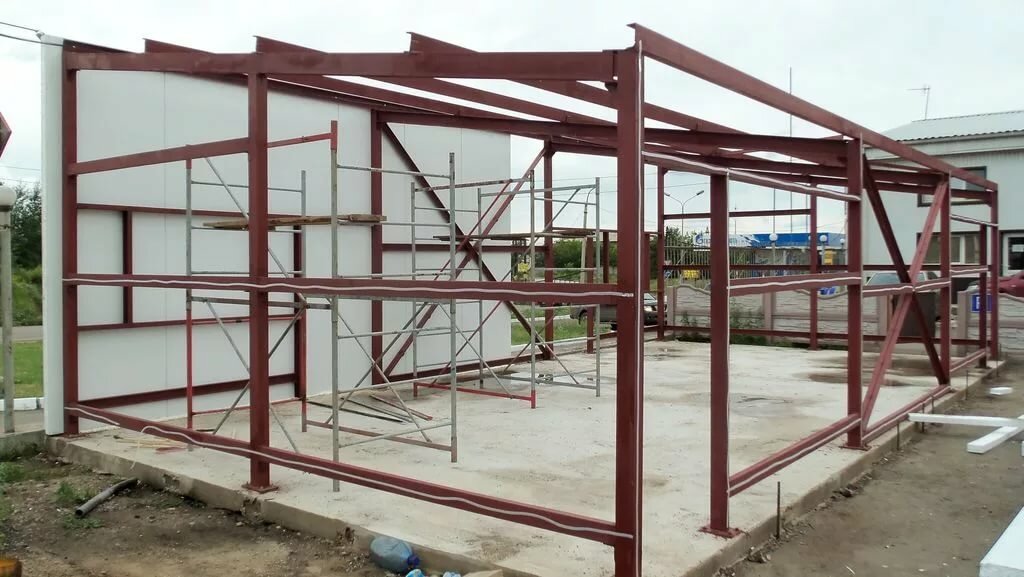

Каркас под сэндвич-панели

Каркас гаража можно сделать двумя способами: сделать деревянную обрешетку из бруса размером 100х100 мм. или с использованием профиля из оцинкованной стали, в виде уголка или П-образной формы.

При использовании дерева необходимо обрабатывать его антисептическими средствами. Стержни крепятся друг к другу стальными пластинами-накладками, которые вкручиваются саморезами.

П-образный профиль продается в хозяйственных магазинах в составе панельного гаражного комплекта.

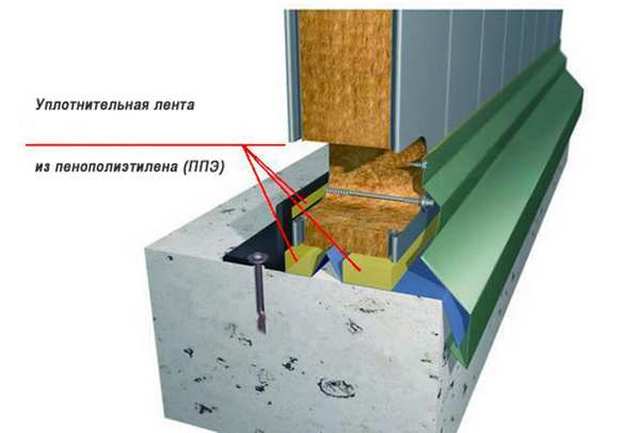

Перед установкой каркаса фундамент необходимо покрыть гидроизоляцией. В качестве материала можно использовать рубероид, который следует укладывать в два слоя.

С помощью анкеров и специальных дюбелей по периметру фундамента крепится цокольный прогон. Этот этап необходимо точно выверить, от горизонтального баланса будет зависеть правильная геометрия конструкции..

На следующем этапе устанавливаются вертикальные усиленные стойки, начинать нужно с углов. В проеме ворот также закрепляются усиленные стойки. Между ними размещают промежуточные стойки с шагом от 50 до 80 см. Следует помнить, что в металлоконструкциях шаг между стойками не должен превышать 3 метров.

Каждая стенка каркаса собирается на земле в горизонтальном положении. Затем собранные элементы крепятся к угловым стойкам, к прогону и друг к другу.

Каркас собирается на крыше по тому же принципу. После проверки каркаса на прочность приступайте к сборке сэндвич-панелей гаража.

Монтаж стеновых и кровельных сэндвич-панелей

Сэндвич-панели устанавливаются вертикально. Панель крепится к верхнему и нижнему профилям саморезами с шагом не менее 50 см. Начинают с какого-то угла, выравнивая сэндвич-панель по отвесу. Первую панель необходимо создавать в строго вертикальном положении, ведь от этого будет зависеть положение всех четырех стен. Соединительные элементы – замки в сэндвич-панелях бывают разных типов, стыки промазываются силиконовым герметиком.

Стыки между панелями при необходимости скрепляются металлическими накладками. Угловые стыки закрываются деталью, называемой фасонным элементом.

После монтажа всех сэндвич-панелей проводятся работы по утеплению. По периметру устанавливается отлив и планка, пустоты заполняются монтажной пеной или герметиком.

После установки сэндвич-панелей на стены снимите с них защитную пленку. Не рекомендуется снимать пленку перед установкой. Поверхность деталей может быть повреждена, что впоследствии приводит к коррозии.

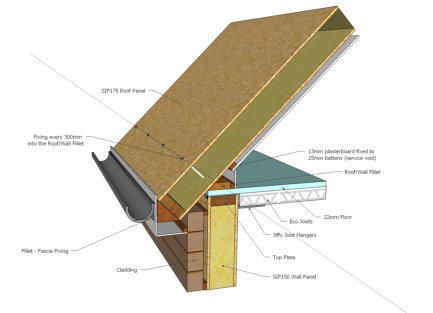

Монтаж сэндвич-панелей на крышу осуществляется так же, как и на стены, и начинается с нижнего края. И не очень важно, двускатная крыша или крыша представляет собой участок со скатом. Детали крепятся фермами к верхнему гребню волны. Каждый стык промазывается герметиком, ведь это крыша, поэтому дополнительно все стыки закрываются защитно-декоративными накладками.

Чтобы не раздавить панели, при монтаже крышу накрывают деревянным настилом. Если в качестве утеплителя в сэндвич-панели встроена минеральная вата, то требуется установка водостока. Потолок в гараже также можно сделать из сэндвич-панелей. В этом случае тепло будет сохраняться в помещении дольше. Сделав обрешетку на потолке, прикрепите к ней сэндвич-панели, а стыки потолка со стеной заделайте монтажной пеной.

Не рекомендуется использовать болгарку при резке. Антикоррозийное покрытие сэндвич-панелей повреждается при нагреве.

Для обрезки используется электролобзик, который имеет меньшую скорость, чем «болгарка». Если все-таки покрытие нарушено, то закрасьте поврежденные места масляной краской. описано в этой статье.

Видео о самостоятельном строительстве гаража

пошаговая инструкция. Инструкция по монтажу сэндвич-панелей. Звуки и характеристики сэндвич-панелей. Как установить сэндвич панели своими руками.

Сэндвич-панели были изобретены в 1930-х годах прошлого века, но до сих пор пользуются большой популярностью в жилищном и промышленном строительстве во всем мире. Это практичный, недорогой и прочный материал, сочетающий в себе качества утеплителя, шумо- и гидроизоляции, а также внешней отделки. В этой статье мы поговорим о разновидностях сэндвич-панелей и способах монтажа.

Характеристики Сэндвич-панели

Сэндвич панели изготавливаются на специально оборудованных предприятиях исключительно механизированным способом. Они состоят из нескольких слоев, представляющих собой своеобразный «бутерброд» или «бутерброд» (отсюда и название) из различных строительных материалов. Между металлическими листами укладывается теплоизоляционный материал различного качества. Толщина сэндвич-панели зависит от утеплителя, она же определяет стоимость изделия. Этот параметр влияет на толщину металлической оболочки. Для возведения кровли обычно применяют тонкие панели с листами 0,6 мм, а для облицовки стен применяют более массивные — с толщиной листов до 1,2 мм.

Размеры сэндвич-панелей также влияют на цену. Стандартно изделие достигает длины 12 м, но по желанию заказчика этот параметр может измениться. Общая толщина с учетом металлических листов и утеплителя может составлять 40-250 мм. Ширина панелей зависит от профиля и составляет от 50 до 120 см. Узкие изделия в основном используются для строительства гаражных ворот, а широкие – для строительства либо отделки всевозможных объектов (складов, домов, гаражей и т. п.).

Самые дорогие — трехслойные сэндвич-панели. Это объясняется более сложной конструкцией, высокой прочностью и лучшими характеристиками.

Преимущества и недостатки

Такая многолетняя популярность сэндвич-панелей объясняется весом и преимуществами перед другими материалами.

Преимущества сэндвич-панелей:

быстрый монтаж – возведение стен или облицовочных панелей не отнимает много времени;
малый вес изделий относительно легкая конструкция не требует финансовых затрат на возведение прочного фундамента, который уйдет, например, на коробку из кирпича или бетона;
конструкций из панелей можно со временем модернизировать, разбирать и перевозить в другое место;
экономия – построить дом из сэндвич-панелей в несколько раз дешевле, чем из кирпича или блоков;
пожарная безопасность — слой теплоизоляции надежно защищен от прямого пламени металлическими листами. Исключение составляют сэндвич-панели с ПВХ, пенополиуретаном или пенополистиролом посередине, поэтому внимательно изучите состав;
экология — В производстве используются безопасные для здоровья и природы материалы;
высокая прочность – стеновые сэндвич-панели изготовлены из толстых металлических листов, устойчивых к механическим повреждениям;

теплоизоляция

– этот параметр зависит от толщины утеплителя в «Сэндвиче»;

шумоизоляция

– чем толще панель, тем лучше она защищает от посторонних звуков;
монтировать сэндвич-панели можно в любое время года, кроме зимы с лютыми морозами (может появиться обледенение на стыках).

К недостаткам этого материала можно отнести его неспособность выдерживать длительные большие нагрузки. Если в составе утеплителя есть базальт, то могут пострадать теплоизоляция и прочностные качества панелей. Берет на себя защиту несущей рамы от коррозии, если она металлическая, от грибка и плесени — если деревянная.

Срок эксплуатации качественных панелей 40-50 лет.

Типы сэндвич-панелей

В зависимости от назначения выделяют несколько видов сэндвич-панелей, каждый из которых имеет свои эксплуатационные характеристики. Только грамотно подобранная вариация панелей может гарантировать удачный результат и долговечность конструкции.

Для строительства применяют следующие виды сэндвич-панелей:

Кровля — используется для строительства и облицовки крыш. Обычно имеют плоский гладкий профиль, толщина металлических листов 0,6 мм, утеплитель от 50 до 70 мм, ширина панелей 120 см. Отличительной особенностью является небольшой вес и, как следствие, небольшая нагрузка на несущие стены. Стандартная 12-тимпановая кровля из таких панелей весит всего 70 кг. Внутри кровельных сэндвич-панелей находится стекловолокно, хорошо удерживающее тепло.
Стеновые – такие панели придают зданию прочность и жесткость, поэтому они значительно толще и тверже кровельного покрытия. Они снабжены специальными ребрами жесткости и выдерживают порывы ветра до 190 км/ч. В качестве наполнителя в таких панелях используется пенополиуретан. При толщине утеплителя 10 см стеновая сэндвич-панель из 12 чабрецов весит около 110 кг. Изделия обладают хорошей несущей способностью и могут использоваться в жилищном строительстве.
Специальные – такие панели используются для строительства специфических конструкций, например, морозильных камер или складов. Теплоизоляция в них может быть толщиной от 40 мм до 25 см. Тонкие специальные панели нужны для возведения легких конструкций (розеток), а толстые используются для создания холодильных камер. Они могут иметь разнообразную фактуру, размеры, системы крепления и т. д.

Как выбрать?

При выборе сэндвич-панелей следует руководствоваться не только спецификой конструкции будущего строения и его назначением.

На что следует обратить внимание:

Какой утеплитель используется в панели — пенополистирол отлично сохраняет тепло, не пропускает влагу и не вредит здоровью, но пожароопасен, поэтому не стоит выбирать такие панели для здания, где есть открытый огонь или мощные отопительные приборы будет использован. Пенополиуретан ценится за низкую теплопроводность и качественную гидроизоляцию, но при этом горит. Минеральная вата не горит и хорошо держит тепло, но совершенно не пригодна для использования в условиях повышенной влажности.
Толщина изделия — понятно, что чем толще панель, тем она устойчивее, прочнее и лучше прогревается. Но зато увеличение толщины дает не только лучшую защиту от холода, но и уменьшает полезную площадь, усложняет монтаж, да и стоимость таких толстых панелей будет намного выше.

Сэндвич-панели

Geometry также играют важную роль. Именно поэтому необходимо предварительно произвести расчет сэндвич-панелей, чтобы они соответствовали проекту здания.
Производитель должен иметь достаточный опыт и хорошую репутацию – только тогда можно быть уверенным в качестве своей продукции. Перед покупкой узнайте, какая у него производственная база, сколько заводов, владеет ли он современными технологиями или делает панели так же, как и в прошлом веке. В России по производству сэндвич-панелей работает более 200 компаний, поэтому конкуренция на рынке здоровая, и есть из чего выбрать. Крупнейшие производители в России: Руукки-Вентал, Электротехника, КЗЛК, Тримимо-Вис, Мосстрой-31.

Правила транспортировки и разгрузки

Некоторые особенности транспортировки и погрузки сэндвич-панелей относят к недостаткам. На самом деле успех мероприятия зависит от правильной транспортировки материала. Так что передвигать его нужно только в заводской упаковке и в грузовых вагонах с открытым кузовом и с доливкой. В корпусе должны быть специальные проушины для упаковочных замков. Их, в свою очередь, можно разместить максимум в 2 слоя.

При транспортировке пакеты закрепляют специальными лентами, закрепляя их через каждые 1,5 м. Во время поездки водитель или его помощник должны проверять состояние груза (натяжение связок, крепление и т.п.). Если панели перевозятся морем или по железной дороге, их упаковывают в деревянные ящики, соответствующие размерам изделий.

Запрещается перевозить панели под любой груз, даже если он плоский и устойчивый (фанера, металлические листы, кирпич, блоки).

Погружать панели допускается только механизированным способом, перемещая каждую упаковку отдельно. При этом используются специальные стропы с подходящей грузоподъемностью. Для ускорения разгрузки можно оснастить ящики металлическими стропами.

Панели можно загружать только сверху, но ни в коем случае не втыкать в корпус горизонтально. Разгрузка осуществляется на ровной площадке, при этом используется траверса.

Монтаж сэндвич-панелей

Монтаж сэндвич-панелей – достаточно сложная работа, требующая профессиональных навыков и наличия специализированного инструмента. Перед работой следует убедиться, что все панели соответствуют размеру и цвету, заменить раму и сверить ее размеры с проектом.

Перед установкой сэндвич-панели необходимо подготовить — очистить от грязи и пыли, снять защитную пленку с обшивки, при необходимости подрезать некоторые панели. Для этого используются гальванические пластины или электрические биты с мелкими зубьями. Если вам нужно вырезать крошечный фигурный элемент, используйте ножницы по металлу.

ВАЖНО: Запрещается резать панель газовыми резаками — может загореться изоляция.

Порядок монтажа панелей определяется проектом и архитектурными особенностями здания, но всегда необходимо начинать с нижнего левого или правого угла. Элементы не должны ударяться друг о друга, поэтому при установке зажимайте их резиновыми ху.

Для крепления к раме используйте специальные саморезы для сэндвич-панелей из нержавеющей стали, снабженные уплотнительными прокладками. Длина саморезов зависит от толщины изделия. Для крепления к деревянным прогонам используйте шурупы. При этом ширина опоры для панелей должна быть не менее 6 см, если в проекте не предусмотрены другие размеры.

Монтаж панелей осуществляется с помощью зажима, количество захватов зависит от габаритов изделия. Если он установлен горизонтально, то должен лежать так, чтобы вся его масса давила на изоляцию. Если вертикально, то после установки их заготавливают для плотного схождения замков. Когда панель закреплена струбцинами, ее можно прикрепить к раме, проложив между ней и слоем изоленты.

Полезный совет: Чтобы в замках не оставалось щелей, заполните стыки монтажной пеной или минеральной ватой.

Фасонные изделия крепятся самовытяжкой через каждые 30-40 см и растяжными заклепками через каждые 30 см.

Подготовка сэндвич-панелей

Когда панели разгружены и очищены, можно приступать к подготовительным работам, что впоследствии облегчит и ускорит сам монтаж.

Что нужно сделать:

Внимательно изучите компоновку макетов панелей для стен и крыш, чтобы определить, в какой последовательности их размещать.
Установите вспомогательные леса и необходимое монтажное оборудование, прикрепив их к раме.
Убедитесь, что подъемный кран не мешает строительной площадке.
Подготовьте все необходимые инструменты: 2 стропа длиной 10 м (грузоподъемностью 5 тонн), 2 распорки для замков, хомут, монтажный инструмент.

Особенности монтажа сэндвич-панелей

Все понятно, что установить сэндвич-панель смогут только профессионалы, поэтому не стоит даже пытаться сделать это своими руками. Но приведенные ниже данные позволят вам проконтролировать монтаж установки и оценить профессионализм работников.

Тонкости монтажа панелей:

Панели нельзя брать поверх верхней оболочки.
Запрещается оставлять элементы в зажиме или незакрепленными, если нужно куда-то переместить или прервать работу.

Стеновые сэндвич-панели

крепятся с помощью траверсы, при этом ее можно фиксировать тросом для стабилизации положения панели при подъеме.
При подаче панели краном к месту установки необходимо установить ее по заранее обозначенным отметкам.
Первая панель устанавливается на расстоянии 20-30 мм от основания, после чего проверяется ровность расположения всех последующих элементов, от этого зависит.
Если кладка горизонтальная, то второй, третий и все последующие элементы следует устанавливать сверху, и после каждых 3-х панелей проверять фатальность всей конструкции.
Между кровельными и стеновыми элементами необходимо оставлять зазор около 2-3 см.
Узлы крепления сэндвич-панелей необходимо сначала разметить и только потом использовать крепеж.
Зажимы можно снимать только после того, как вы убедились в надежности крепления элемента к раме.
Затяните винты до тех пор, пока металлический кожух перестанет гнуться, но этого нельзя допускать для слишком прочной панели.
Оконные и дверные проемы делают его прямо на месте при установке панелей. Между панелями и самими блоками следует оставлять зазор в 2-3 см. Если открытие невозможно на месте, его следует делать на земле, подкладывая под панель эластичную подкладку. Поднимать такой «дырявый» элемент нужно с максимальной осторожностью, так как прежней прочности он уже не имеет.
Начинать монтаж кровельных панелей необходимо от места расположения первого элемента открытой волны к краю кровли – так вы получите надежное соединение.
Панели поднимают с помощью траверсы и закрепляют над местом установки, после чего выставляют крайний каркасный карниз панели на расстояние, предусмотренное проектом.
Кровельные панели закрепляют в полях нижнего прогиба волн, а перехлесты гофр в замках элементов крепят вытяжными заклепками через каждые 30 см.
Обязательно оставляйте температурные зазоры в замках панели (2-3 мм).

Важно: зимой и в межсезонье кровлю из сэндвич-панелей необходимо регулярно очищать от снега и листьев во избежание коррозии.

Видео по монтажу сэндвич-панелей даст более полное представление об этом процессе:

Фасонные элементы

Чтобы здание из сэндвич-панелей приобрело полный перечень своих характеристик и простояло как можно дольше, необходимо установить различные фасонные элементы. Их внешний вид и расположение еще определяются на этапе создания проекта.

Вертикальную установку элементов начинают снизу вверх, делая в сумме каждые последующие 10 см. Швы являются зонами потенциального риска, так как через них может просачиваться вода, поэтому они обязательно с силиконовым герметиком.

Двойной конек специалисты рекомендуют использовать в конековых стыках кровельных панелей. Это непосредственно сам конь и внутренняя планка. Причем брус монтируется до монтажа кровельных сэндвич-панелей, так как его следует подгонять непосредственно к прогонам.
