Как сделать самому винтовые сваи своими руками: Винтовые сваи сделать самому своими руками: изготовление, чертежи и отзывы

Содержание

пошаговая инструкция и советы экспертов по изготовлению опор своими руками

При наличии сварочного аппарата и болгарки можно сделать винтовые сваи самостоятельно.

Причем себестоимость конструктивных элементов выйдет в 3 раза дешевле, чем покупка заводских изделий.

Как и из чего сделать винтовые сваи самому?

Об особенностях технологии изготовления таких опор можно узнать из настоящей статьи.

Содержание

  • 1 Конструкция опор
    • 1.1 Конструктивные элементы
    • 1.2 В чем отличия самодельных изделий от заводских?
  • 2 Инструкция по самостоятельному изготовлению
    • 2.1 Выбор металлопроката для ствола
    • 2.2 Делаем наконечник
    • 2.3 Изготавливаем винт
    • 2.4 Финальная обработка
  • 3 Стоит ли делать своими руками?
  • 4 Видео по теме статьи
  • 5 Заключение

Конструкция опор

Опора обозначенного типа представляет собой стальную трубу, одна часть которой оснащена спиралевидной лопастью и острым наконечником. Такая конструкция позволяет в процессе монтажа обходиться без применения спецтехники для погружения сваи в грунт.

Конструктивные элементы

Винтовая опора состоит из следующих элементов:

  1. Ствол – стальной профиль с круглым сечением.
  2. Наконечник – нижняя часть тела сваи, которая благодаря заостренной форме легче преодолевает сопротивление грунта.
  3. Лопасть – спиралевидный фрагмент, конфигурация которого определяется на этапе проектирования.

Благодаря наличию винтового фрагмента металлический стержень вкручивается в землю. При этом почва дополнительно уплотняются, повышая несущую способность грунта. В дальнейшем спиралевидные лопасти будут препятствовать силам, выталкивающим опору наружу.

В чем отличия самодельных изделий от заводских?

Процесс изготовления винтовых свай регламентируется нормативными документами. В частности, в ГОСТе 8732 прописаны требования к качеству стали для таких опор.

Заводские изделия, соответствующие стандартам, различаются по размерам, конфигурации и эксплуатационным характеристикам.

Самодельные сваи могут не обладать необходимой прочностью и надежностью, поэтому в процессе монтажа лопасти могут деформироваться или отрываться.

Трубы из недостаточно прочной стали не обеспечивают требуемую несущую способность, а слабое гидроизоляционное покрытие неизбежно приведет к преждевременному разрушению металла коррозийными процессами.

Инструкция по самостоятельному изготовлению

Изготовление сваи требует навыков и опыта от мастера. Следуя технологии, можно сделать надежную опору под:

  • легковесные и малоэтажные сооружения,
  • ограждения,
  • гараж и различные хозяйственные постройки.

Для этого мастеру понадобятся такие материалы и инструменты:

  1. Металлические трубы.
  2. Стальные пластины толщиной от 4 мм.
  3. Сварочный аппарат.
  4. Болгарка.
  5. Обмазочный материал для гидроизоляции.

Выбор металлопроката для ствола

Для ствола выбирают профильные трубы из прочных марок стали. Для работы можно взять металлопрокат марок 09Г2С, Ст20 или Ст10.

Длина трубы напрямую зависит от типа грунта: ее должно хватить, чтобы сваю можно было вкрутить в почву до твердых пород.

Конструктивные параметры – длина ствола и толщина его стенки определяют несущую способность опоры. Выбирают трубы толщиной от 3,5 мм.

Рекомендации по выбору диаметра сечения:

  • 57 мм – для легковесных конструкций, например, ограждений из металлической сетки;
  • 89 мм – для хозяйственных легких построек;
  • 108 мм – для малоэтажных жилых домов из дерева, пенобетона, кирпича.

Делаем наконечник

В домашних условиях применимы 3 технологии изготовления наконечников. Сварные пики и наконечники, изготовленные из тела трубы подходят для вкручивания сваи в плотный грунт. Крестообразные наконечники используют для строительства на торфяных и песчаных участках.

Чтобы сделать наконечник из тела трубы, необходимо изначально взять заготовку длиннее выбранного значения на два диаметра сечения. Из увеличенного отрезка будет изготовлен непосредственно сам конус.

Технологические этапы:

  1. Создание шаблона из картона. Вырезают равнобедренный треугольник с высотой, равной 2D, короткой стороной – πD/n, где D – диаметр ствола, n – количество лепестков (для свай Ø108 мм берут 5 листков, для труб меньшего диаметра – 4 лепестка).
  2. Разметка трубы по шаблону.
  3. Нарезание лепестков.
  4. Загибание лепестков в конус. На этом этапе контролируют, чтобы вершина конуса совпала с осью трубы.
  5. Приваривание лепестков друг к другу с помощью сварочного аппарата.

Сварной наконечник выкраивают по такой же технологии, но не из тела сваи, а из стального листа или отрезка трубы. Лепестки заготовки фиксируют между собой двойным сварочным швом. Затем приваривают пику к стволу.

Крестообразный наконечник отличается по форме и высоте от предыдущих типов. Шаблоном послужит равнобедренный треугольник с высотой, равной πD. Размер основания треугольника принимается равным внешнему диаметру трубы. Конструктивные элементы свариваются между собой.

Изготавливаем винт

Спиралевидный элемент изготавливают из толстолистовой стали толщиной от 4 мм. Как правило, шаг лопасти может варьироваться от 5 до 7 см.

В домашних условиях применяют 2 технологии изготовления винта:

  1. Сплошной однозаходной элемент – заготовка выкраивается из одного листа стали, вырезается, а затем разводится ломом до необходимой конфигурации.
  2. Многозаходной винт из нескольких элементов – выкраивание отдельных сегментов с последующей сваркой на пику.

Первый вариант отличается жесткостью конструкции и точностью геометрии, но не позволяет сделать больше одного витка лопасти. Во втором случае можно собрать закрученный винт, но сложно передать конфигурацию спирали.

Технологические этапы создания однозаходного винта:

  • разметка заготовки с внешним диаметром 150–300 мм (зависит от нагрузки на сваю) и внутренним диаметром, равным сечению столба;
  • вырезание детали плазморезом или сваркой с учетом ширина шва;
  • разрезание детали по радиусу;
  • разводка лопасти до нужного шага — зажимают сплошной участок заготовки в тиски и с помощью лома разводят края лопасти.

Технология изготовления многозаходного винта:

  • изготовление заготовки по принципу, описанному ранее;
  • готовое кольцо разрезают на два одинаковых фрагмента;
  • нанесение винтовой разметки на пике;
  • поочередное приваривание фрагментов по разметке до нужного количества витков — в процессе сборные элементы подгибают до нужной формы.

Проще приваривать лопасти к телу трубы, потому что оно имеет постоянное сечение. У заготовки для наконечника внутренний диаметр будет меньше, поскольку пика сужается к концу. Для изготовления элемента нужной конфигурации подгонять заготовку лучше на месте, используя плотный листовой материал для шаблона.

Финальная обработка

За один год эксплуатации толщина стенки металлической сваи уменьшается минимум на 0,01мм из-за коррозии. Чтобы защитить фундамент от разрушающего фактора, сваю покрывают специальным составом, стойким по отношению к влаге.

В домашних условиях можно использовать такие обмазочные материалы в качестве гидроизоляции:

  • полиуретановая эмаль;
  • мастика на основе битума;
  • асмольная грунтовка и другие.

В качестве бюджетного варианта можно использовать двухкомпонентные лакокрасочные составы на основе эпоксидной смолы, но ресурс такого покрытия значительно ниже.

Стоит ли делать своими руками?

Изготовление винтовых свай своими руками возможно, но несмотря на простоту технологии, эксперты советую принять во внимание такие аспекты:

  1. Своими силами можно сделать сваи лишь небольшого диаметра, потому что подобрать исходный материал для массивных элементов и качественно собрать их в единую конструкцию очень сложно.
  2. Ошибки при выборе диаметра, шага и угла изгиба винтовой части могут увеличить усилие закручивания опоры, усложняя монтаж.
  3. Изготовление свай своими руками – трудоемкий процесс, который отнимает много времени и сил.
  4. Обмазочные материалы для гидроизоляции сильно уступают по качеству методу горячего оцинкования, который возможен лишь в заводских условиях.

Исходя из вышесказанного, заниматься такой работой целесообразно лишь при возможности недорого закупить металлопрокат нужного качества, а также при наличии оборудования для работы.

При этом нужно помнить, что заводские изделия гарантированно будут соответствовать заявленным техническим характеристикам, чего нельзя сказать о сваях, сделанных в домашних условиях.

Вся самая важная и полезная информация о свайно-винтовом фундаменте представлена в данном разделе.

Видео по теме статьи

Процесс изготовления винтовой сваи — в видео:

Заключение

Основными конструктивными элементами сваи являются столб, лопасть и наконечник. Понимая технологию и имея нужные чертежи, можно своими руками заняться изготовлением винтовых опор.

Для заготовок используют трубы и листовую сталь толщиной от 4 мм. В работе мастеру понадобятся навыки работы с болгаркой и сварочным аппаратом. Чтобы защитить металл от коррозии, изделие покрывают гидрофобным составом.

При малейших сомнениях в правильности расчетов несущей способности свай в соответствии с геологическими условиями участка, эксперты не советуют использовать самодельные опоры для монтажа фундамента. Любые ошибки в изготовлении могут привести преждевременному разрушению и неустойчивости всей конструкции.

Винтовые сваи своими руками: отсутствие гарантии качества

Мой дачный участок, приобретенный 3 года назад, располагается на окраине подмосковного Воскресенска. На нем нет ничего особенного – небольшой каркасный дом и простая хозяйственная постройка для инвентаря. Но, за городом по логике вещей, должны быть созданы максимально комфортные условия для отдыха. Идею построить большую беседку рядом с мангальной зоной «подбросила» жена. Как только пришло время отпуска, я решил сразу справиться с этой задачей. Сомнений не было никаких: с руками «дружу» с детства, инструментов всевозможных «навалом». Но, для начала нужно было изготовить сваи для фундамента.

Винтовой фундамент рядом с рекой

Почему сваи?

Все просто: дом дачный стоит именно на такой основе. Грунт на участке суглинистый, рельеф неровный, а в 150 метрах протекает речка. Поэтому актуальность именно такого фундамента была очевидной.

Что такое сваи в моем понимании

Конструкция сваи, в принципе, проста, а поэтому понятна. Это полая стальная труба со специальным конусообразным наконечником, снабженным лопастями. Технические параметры отдельных элементов – габариты лопасти и наконечника, длина сваи и диаметр трубы могут быть разными. В моем случае была винтовая свая диаметр 89. Я знаю, что можно было выбрать и более тонкостенную трубу, но на металлобазе, как раз была в наличии по акционной цене такая продукция. Исходя из этого, характеристики моей сваи такие:

  • диаметр сечения трубы 89 мм;
  • толщина стенки трубы 3,5 мм;
  • толщина стенки лопасти 4 мм;
  • длина 2 м;
  • защитное покрытие – высокоструктурированная эпоксидная краска.

Винтовая свая диаметр 89

Как самому сделать винтовую сваю: лично мой опыт

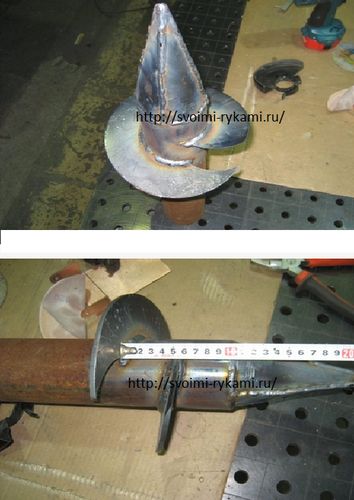

Итак, для свай была взята 89-я труба. Лопасти я использовал от купленных буров, которыми бурят скважины для добычи воды. Для конуса приобретена листовая сталь. После раскроя металла, заготовки скручивались в виде конуса, а его фиксация обеспечена сварным швом.

Соединение всех элементов в единую конструкцию также выполнялось свариванием – труба + наконечник + лопасть. Хочу отметить, что сам электросваркой не владею, поэтому попросил тут помочь соседа-сварщика. Все места соединений были зачищены до блеска с помощью наждачки. В верхней части проделаны специальные отверстия, в которые продевается ломик при монтаже свай.

Готовые опоры после сборки обрабатываются антикоррозийным составом – в магазине я купил специальную грунтовку по металлу.

Расчеты

Поскольку строение легкое – из дерева и пластиковой вагонки с мягкой кровлей, то с расчетами я решил не заморачиваться. Сваи вкручивались с шагом 1,5 м. Количество изготовленных собственноручно свай – 8 единиц.

Монтаж

Вкручивали вместе с тем же соседом-сварщиком. По ходу установки появилось ощущение, что на двух сваях лопасти подорвались. Но, выровнять опоры удалось на одном уровне – высота наземной части 35 см. А оголовки между собой связали швеллером. В итоге, все получилось, но… задуматься есть над чем.

Не все так просто, как казалось

Мой личный вывод

Будем говорить трезво: «самопальные» сваи – это не те конструкции, которые пригодны для использования в качестве фундамента под дом или даже хорошую баню. Теперь я точно понимаю, что есть большие вопросы к надежности крепления и наконечника, и лопастей. Ну, для беседки надеюсь сойдут – самому интересно, сколько прослужат.

А вообще затраты времени колоссальные, не все сразу получалось с раскроем, были травмы рук. По поводу низкой цены – тут спорно, ведь задействовали полупрофессиональный сварочник, а он довольно энергоемкий в работе. Не думаю, что много бы проиграл в деньгах, если бы купил готовые сваи брендового производителя. Зато гарантия качества была бы, а так – как повезет.

Как установить винтовые сваи своими руками

Содержание статьи

  • 1 Применение
  • 2 Преимущества и недостатки винтового основания
  • 3 Как установить винтовые сваи своими руками
  • 4 Как выровнять винтовые сваи
  • 5 Бетонирование
  • 6 Видео: забивка винтовых свай своими руками

Строительство всегда было и остается делом ответственным. От качества работы зависит долговечность конструкции. Фундамент считается важной частью любого здания. В современном строительстве часто используют винтовые сваи. Данная технология помогает значительно сократить финансовые затраты и время строительства.

Винтовые сваи вкручиваются в землю, с помощью спецтехники, но мало кто знает, что это можно сделать своими руками. В статье подробно описано, как установить сваи вручную. Но прежде чем мы рассмотрим процесс монтажа, давайте подробнее познакомимся с этой современной технологией.

Заявка

Винтовые сваи применяются в качестве опор в сложных грунтовых условиях: неровности рельефа, заболоченный или мерзлый грунт. Изначально технологии пришли из военного ремесла, где нужно быстро строить и разбирать объекты специального назначения. Сейчас этот метод активно используется в гражданском строительстве.

Используется для строительства следующих сооружений:

  • каркасно-модульные здания, малоэтажные здания;
  • легкие постройки, заборы, рекламные щиты;
  • опоры высоковольтных линий и трубопроводов;
  • мосты, причалы.

Монтаж осуществляется с помощью гидравлического механизма или вручную. Сваи ввинчиваются в землю как саморезы. Если почва сильно промерзла, лидер хорошо становится. Их расчетная несущая способность зависит от правильности установки опор.

Преимущества и недостатки винтового основания

  • возводится быстрее бетонного фундамента;
  • применяют в заболоченных, неустойчивых и льдистых грунтах;
  • готов к полной нагрузке после завинчивания;
  • можно устанавливать в любое время года;
  • не нужно выравнивать ландшафт;
  • стоит меньше, чем бетонный фундамент.

недостатки

  • ограниченный срок службы;
  • нельзя применять на каменистой почве;
  • Трудно сделать хорошую антикоррозийную защиту.

Как установить винтовые сваи своими руками

Это тяжелая работа, поэтому используют сваи малого диаметра, потому что их легче ввинтить. Ручное ввинчивание опор делается в целях экономии или когда это невозможно сделать машинным способом. Ручной метод позволяет построить небольшие постройки, например, баню, беседку или забор. Для работы потребуются простые приспособления и несколько помощников.

Возможные препятствия
Ручная установка усложняется, если в земле много мусора или камней. Следите, чтобы в нем не было крупных предметов: гравия, железа, кирпичей и т. д. Мелкие осколки не мешают, а вот крупные камни приведут к отклонению оси опоры или искривлению лопастей.

Иногда в почве встречаются бетонные блоки или плиты, которые невозможно убрать без серьезной перекопки участка. Эта проблема может остановить весь процесс монтажа или внести существенные коррективы в планировку фундамента.

Попробуйте найти платформу, где нет зарослей в радиусе 20 м. Корневая система, особенно у крупных деревьев, хорошо развита. Даже гнилой пень, расположенный рядом, значительно усложнит завинчивание свай.

Для ручного завинчивания свай необходимо использовать длинные рычаги. Если рядом с планируемым строением находится здание, забор или столб, они будут препятствовать установке опор.

Подготовительные работы

  1. Монтаж винтовых опор начинается с поиска и осмотра строительной площадки. Внимательно исследуйте землю. От его состояния зависит выбор сваи определенного диаметра. В слишком сухую или глинистую почву трудно ввинтить опору большого размера.
  2. Подобрав подходящие стопки, посчитайте, сколько штук нужно для работы. От их количества зависит, какое будет расстояние между ними при монтаже.
  3. Чтобы винтовые сваи исправно служили многие десятилетия, проводят антикоррозийную обработку. Нанесите несколько слоев защитного покрытия.

Возможны несколько вариантов обработки:

  • грунтовка по металлу — стандартное покрытие;

    • битумная мастика

  • – защищает поверхность сваи от контакта с влагой;
  • холодное цинкование — цинк, взаимодействуя с металлической поверхностью сваи, создает слабый электрический ток, что предотвращает появление коррозии;
  • холодное цинкование и битумная мастика — комбинированная обработка;
  • холодное цинкование, битумная мастика и полимерная пленка — первые два слоя защиты покрыты термоусадочной пленкой, что обеспечивает максимальную защиту.

Инструменты для забивки винтовых свай

  • Лопата — для выравнивания мест завинчивания.
  • Магнитный уровень — поможет контролировать положение сваи.
  • Бур — должен быть в диаметре меньше винтовых свай.
  • Рулетка — необходима для выполнения измерений.
  • Гидроуровень — используется для нанесения горизонтальных отметок.
  • Лом и две трубы длиной 2 м — из них получатся рычаги.
  • Молоток — нужен для забивания колышка.
  • Болгарка — для резки свай.
  • Тонкая веревка — для разметки фундамента.
  • Нож, перчатки, карандаш.

Разметка фундамента
Нужна аккуратность и аккуратность в расчетах. Для работы вам понадобится веревка и колышки. Если фундамент имеет прямоугольную форму, сначала определяют точки угловых опор. Забейте колышки и соедините их веревкой. Постарайтесь сделать форму прямоугольника плоской. С каждой стороны определите равноудаленные точки для остальных свай. После того, как все метки расставлены, можно переходить к установке опор.

Техника крепления винтовых свай
Сначала необходимо установить опоры по углам. Для этого просверливают направляющие отверстия. Глубина должна быть равна 1/3 длины сваи, а размер меньше диаметра сваи. Начиная процесс установки, старайтесь контролировать ровность вертикального положения опоры. Вам поможет магнитный уровень.

Сваи вкручиваются с помощью рычагов, в нашем случае это просто лом. Когда скрутка становится тугой, рычаги удлиняются дополнительными патрубками. Этот процесс следует проводить равномерно и по команде, чтобы не сместить опору.

Если свая перестает вращаться, значит, вы достигли слоя грунта, плотность которого достаточна, чтобы выдержать вес конструкции. В этом случае продолжать завинчивание не нужно. После установки угловых свай соедините их веревкой снизу и сверху. Это поможет точно выставить остальные опоры – по вертикали и по высоте.

Когда фундамент будет готов по периметру, поставьте метки внутри. Для этого столбики параллельных сторон соединяются веревкой. В местах пересечения необходимо просверлить отверстия для установки свай для внутреннего фундамента.

Как выровнять винтовые сваи

Ручной метод не позволяет выполнить установку гладко. Даже если вкручивать плавно и медленно, опора будет постепенно уходить в сторону. Поэтому периодически необходимо проверять степень отклонения магнитным уровнем. Если смещение значительное, то переведите сваю в ровное состояние и сделайте несколько оборотов.

На смещение влияют камни, хранящиеся в земле. В этом случае сложно выровнять опоры. Решить ее можно двумя способами: во-первых, раскатать сваю глубже камня и разрыхлить ее, чтобы можно было поставить ровно, и сделать несколько оборотов. Во-вторых, вытащите опору, с помощью бура пройдите сложный участок грунта, а затем продолжите установку.

Обрезка
Не все сваи можно вкрутить до нужного уровня. Поэтому болгарку укорачивают, выравнивая высоту. Рекомендуется вырезать ниже отверстия для вставки рычага. Наносить метки удобно с помощью гидравлического уровня — длинного тонкого шланга, наполненного водой и работающего по принципу сообщающихся сосудов.

Бетонирование

Винтовые сваи после подрезки заливают смесью бетона и песка. Раствор не должен быть слишком густым или жидким. Эта процедура делает опоры более прочными и устойчивыми к нагрузкам. Некоторые строители добавляют к трубе армирование, чтобы добавить дополнительную жесткость.

Бетон

защищает внутреннюю поверхность от проникновения кислорода и влаги и продлевает срок службы фундамента. Если установка свай происходит в холодное время года, в раствор добавляют зимние добавки. Они сделают бетон устойчивым к низким температурам.

Когда раствор высохнет, трубу герметизируют наконечниками для последующей обвязки. Сварные швы обработаны антикоррозийным средством.

Винтовые сваи – практичная технология для возведения любых сооружений. Недорогая стоимость и быстрая скорость монтажа сделали этот тип фундамента популярным. Технология винтовых свай теперь доступна каждому. Его можно нанести самостоятельно или воспользоваться услугами строительных компаний.

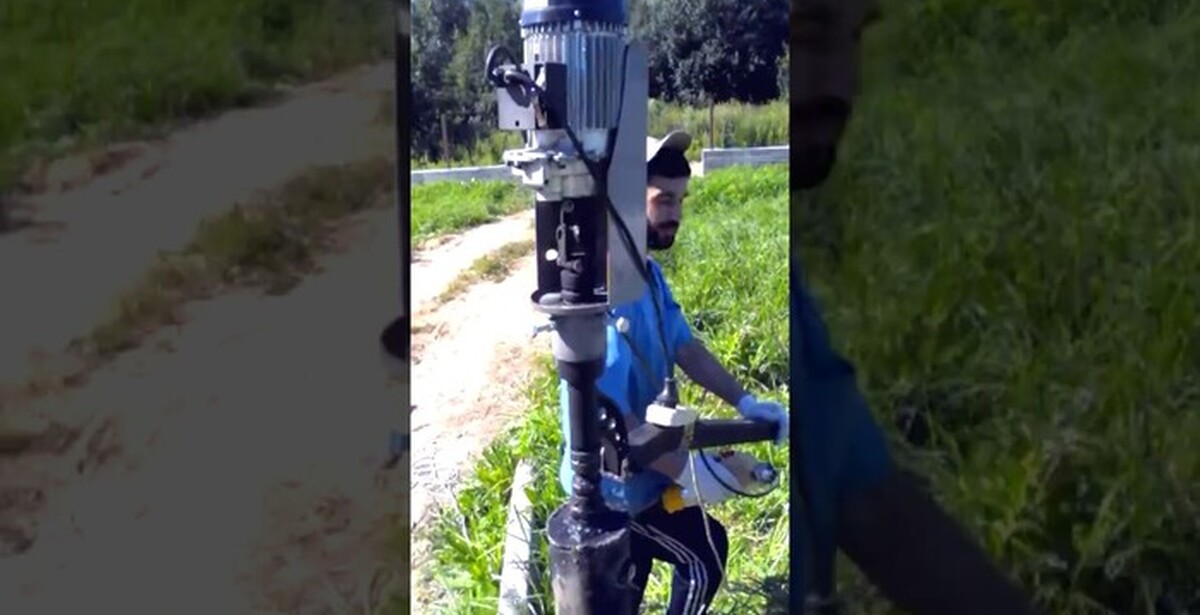

Видео: забивка винтовых свай своими руками

Создание свайно-ленточного и винтового свайного фундамента своими руками

Монтаж свайного фундамента

Прежде чем мы рассмотрим условия применения, преимущества и недостатки ростверка, хотелось бы поговорить о том, что же представляет собой этот тип фундамента и из чего он состоит.

Свайный фундамент своими руками

Свайный фундамент представляет собой в основном бетонную конструкцию, служащую для того, чтобы выдерживать вес здания, которое на нем строится, и для того, что бы создавать на грунт нагрузку.

Устройство свайного фундамента

Свайный фундамент состоит из свай и оголовков .

Сваи элементы конструкции свайного фундамента, представляющие собой длинные колонны, проникающие в грунт до определенной точки и передающие все нагрузки на грунт. Сваи могут быть деревянными, металлическими, бетонными и железобетонными. Форма поперечного сечения круглая, квадратная, пирамидальная. Различают пустотелые и сплошные сваи. По способу залегания в грунте сваи делятся на опорные и висячие. Теперь рассмотрим каждый вид и тип свай.

Деревянные сваи являются самым дешевым и недолговечным вариантом. Изготавливается в основном из лиственницы, ели, пихты и сосны. Используется очень редко и то для облегченных конструкций. Что бы продлить срок службы деревянных свай с помощью различных антисептиков, предохраняет древесину от поражения грибком и другими заболеваниями.

Свая деревянная

Свая металлическая часто используется при создании свайного фундамента своими руками. Преимуществом металлических свай является скорость возведения фундамента, независимость от времени года постройки и средняя долговечность. Недостаток – высокая цена материала и необходимость обработки антикоррозийными средствами.

Бетонные и железобетонные сваи также являются популярным вариантом. Преимущество их в хорошем соотношении цена-качество. Возможно изготовление как в заводских условиях, так и на месте строительства (заливка вручную). Долговечность железобетонных свай превышает 1 век. Для создания такого типа свай своими руками рекомендуется использовать цемент марки М400.

Сваи пустотелые представляют собой трубы, которые сначала устанавливаются в грунт, а затем дополнительно заливаются бетонным раствором. Этот вид свай считается очень хорошим, т.к. при создании легкой конструкции для экономии затрат материала, а при возведении тяжелых конструкций для облегчения установки свай в грунт, т.к. раствор будет залит после полной установки.

Сплошные сваи являются стандартным вариантом, на котором нет смысла останавливаться.

Подпорные сваи отличаются от висячих тем, что на конце, который изначально уходит в грунт, они имеют «ножку» большего сечения, передающую всю нагрузку на грунт. Это устройство позволяет выдерживать больший вес (до 9 т на колонну).

Висячие сваи представляют собой стержни постоянного сечения. Передача нагрузки от свай к грунту за счет сил трения между грунтом и колонной. Сваи как бы «врезаются» в грунт на определенной глубине.

Длина свай может быть разной и зависит от типа постройки (многоэтажка, хозблок, жилой дом, беседка, летняя кухня). В основном минимальная длина свай составляет 3 метра, а максимальная, по некоторым данным, может доходить до 20 метров (но лично я так давно не встречал).

Шаг установки свай также зависит от конструкции и типа грунта, расстояние составляет от 1,5 до 2,5 метров.

Диаметр свай также зависит от типа конструкции. В основном используются сваи от 20 см в диаметре.

По способу установки свай в грунт выделяют:

Сваи забивные – установка свай в грунт с помощью специального оборудования, которое прикладывает к стержням вибрационные силы или удары.

Сваи набивные – пробурена первая скважина, подходит арматура и заливается бетон.

Бурение железобетонных свай – готовое изделие, краны устанавливаются в подготовленный котлован.

Винтовые сваи – самые простые в монтаже, представляют собой металлические стержни с резьбой (наподобие шурупов или сверл), которая ввинчивается в грунт либо вручную, либо с помощью специального оборудования.

Винтовые сваи

О сваях, пожалуй, все, что можно сказать. Также следует учесть, что для создания своими руками рекомендуется использовать буровые железобетонные сваи или винтовые. Также обязательно сделайте свайную опору в грунте, чтобы обеспечить достаточную устойчивость конструкции.

Теперь переходим ко второму элементу свайного фундамента – решеткам . Решетки горизонтальные, бетонная или металлическая конструкция, связывающая все в одну сваю и служащая приемником всех нагрузок для равномерного распределения на все сваи.

Классификация фундаментов более скромная. Различают монолитный, сборный и сборно-монолитный ростверк.

Ростверк монолитный изготавливаются непосредственно на месте строительства свайного фундамента с опалубкой, арматурными перевязками и жидким бетоном и раствором.

Сборный и сборно-монолитный ростверк представляют собой заводские бетонные блоки, которые устанавливаются на строительной площадке. Их преимуществом является сокращение времени на создание свайного фундамента своими руками. Недостатком является необходимость специальной техники (крана), более высокие материальные затраты и меньшая прочность фундамента.

Решетки могут быть высокие и низкие .

Высокий решетки располагаются на малой высоте от поверхности земли и передают всю нагрузку исключительно на сваи.

Низкие решетки лучший вариант, т.к. они созданы на основе. Снимается небольшой слой грунта (до 30 см), создается дренажный слой, заливается опалубка и бетонный раствор. Таким образом, невысокие ростверки передают часть нагрузок на грунт, снижая нагрузку на сваи и тем самым обеспечивая запас прочности всего фундамента. Низкий ростверк представляют собой свайно-ленточный фундамент, о котором мы поговорим позже.

Где использовать свайный фундамент?

Условия применения свайного фундамента следующие:

  • Водонасыщенные грунты с высоким уровнем грунтовых вод
  • Pocasie почва
  • Рыхлая болотная почва
  • «Плавающий» грунт
  • Слабая устойчивость почвы

Другими словами можно сказать, что свайный фундамент подходит для грунтов со сложными горно-геологическими условиями.

Преимущество свайного фундамента в следующем:

  • Меньший расход материалов, чем у других фундаментов
  • Простота возведения фундамента
  • Прочность основы
  • Подходит для самых сложных природных условий
  • Возможность строительства в любую погоду
  • Используется для легких конструкций, а для высотных зданий

Недостатком свайного фундамента является необходимость привлечения крана и расчета свайного фундамента специалистами (мы тоже поговорим).

Расчет свайного фундамента

Расчет свайного фундамента требует работы специалистов. Не рекомендуется самостоятельно закладывать свайный фундамент, тем более, если в дальнейшем он будет проектироваться под дом.

Причина, по которой разрешен расчет свайного фундамента своими руками, заключается в том, что неопытные люди упускают многие важные нюансы. Эти нюансы в дальнейшем негативно сказываются на долговечности конструкции, материальных затратах на содержание и ремонт фундамента, а также на внешнем виде фундамента.

Мы знаем, что «скупой платит дважды», поэтому настоятельно рекомендуем Вам обратиться за помощью к профессионалам, которые, как никто другой, точно определят размер, материал, способ монтажа и другие элементы создания свайного фундамента с его собственные руки. Опытные архитекторы сначала изучат свойства грунта, глубину залегания водоносного горизонта, тектонику и другие факторы, которые в дальнейшем будут влиять на фундамент.

Кроме того, специалисты смогут нарисовать точную схему необходимого Вам фундамента и подбить смету на все стройматериалы для его возведения.

Следует отметить, что материальные затраты на создание фундамента составляют около 30% всех затрат на возведение здания, следовательно, оплата труда специалистов не сильно изменит общую стоимость строительства, за что значительно влияет на его долговечность!

Как создать свайный фундамент своими руками

Самыми популярными свайными фундаментами для дачи являются винтовой, свайный с ростверком и свайно-ленточный фундамент, поэтому далее мы приведем инструкцию по их возведению своими руками.

Свайно-винтовой фундамент своими руками

Создание свайно-винтового фундамента своими руками является самым быстрым и приемлемым для загородных домов. Если вы собираетесь строить гараж или беседку, свайно-винтовой фундамент просто идеален, т.к. будет иметь следующие преимущества:

  • Монтажная конструкция может быть изготовлена ​​за один рабочий день
  • Минимальное количество земляных работ
  • Низкие материальные затраты
  • Подходит для любого типа почвы

Видеоурок по созданию свайно-винтового фундамента

Для начала создадим чертеж схемы винтового свайно-винтового фундамента, где рассчитываем точное количество свай. Затем приобретаются готовые металлические винтовые сваи и, если они короткие, вкручиваются в землю с помощью стержня и нескольких помощников.

Рекомендуемые размеры зданий для создания свайно-винтового фундамента составляют 4*6 метров.

Завод, в основном, выпускает пустотелые винтовые сваи, поэтому, если будущее здание будет сложное, залить их бетонным раствором, легкое – ничего не делать.

После того, как все сваи будут вкручены в землю, их нужно обрезать по уровню (можно использовать водяной уровень) и соединить приваренным к ним металлическим швеллером.

На швеллер рекомендуется установить сборный железобетонный каркас и далее приступить к возведению стен. Это краткое руководство по созданию свайно-винтового фундамента своими руками считается полным, как видите, ничего сложного. Далее переходят к более сложному фундаменту — свайному с ростверком.

Свайно-винтовой фундамент своими руками

Свайно-ленточный фундамент своими руками

Такой тип фундамента более надежен и устойчив. Ничего сложного в его конструкции нет, и вы сейчас убедитесь.

Видео пример создания свайно-ленточного фундамента

Для начала рассчитайте размеры фундамента и подготовьте участок.

Далее с помощью бура просверливают необходимое количество отверстий на определенную глубину и делают траншею под ленточный фундамент, после чего приступают к созданию свай.

Рекомендуется создать небольшую подушку из гравия и песка (дренажный слой), которую тщательно утрамбовать. Далее создайте гидроизоляцию сваи, используя листы рубероида. Из них делают формочки, в которые будут заполняться сваи, связывая эти формочки леской и устанавливаемые в котлован. В формы необходимо установить арматуру перевязки из нескольких стержней диаметром 12 мм. Арматура обвязывается проволокой и делается такой длины, чтобы она выступала от ямы на 15-20 см (для дальнейшей перевязки с ростверком).

Форма рубероида для свай

Когда будет создана армирующая перевязка, начните заливать бетонный раствор, затем подождите 5-7 дней до его полного застывания.

После создания свай переходим к созданию решеток. Первым делом нужно сколотить деревянную опалубку, что бы ширина будущего фундамента была не меньше 40 см (а потом и 50). Позже в опалубку укладывают стержни задвижки, привязывая их проволокой к задвижке, торчащей из сваи. Когда стальной каркас будет создан, приступаем к созданию ленточного фундамента: бетонируем раствор, берем в руки и сбиваем опалубку.

Опалубка для свайно-ленточного фундамента

Подробнее о создании ленточного фундамента читайте в соответствующей статье, где более подробно описан процесс.

Свайно-ленточный фундамент

Следует отметить, что процесс устройства свайного фундамента с ростверком аналогичен, отличие в том, что ростверк будет находиться на высоте 30-50 см от земли, не давая ей нагрузка.
