Пневматический домкрат — устройство, выбор и его применение
Для подъема автомобиля на небольшую высоту нужен домкрат. Существует множество конструкций подъемных приспособлений:
- Механические (тросовые, винтовые, шестерёнчатые, рычажные).
- Гидравлические (бутылочные, подкатные).
- Работающие на сжатом воздухе.
На последнем пункте остановимся подробнее. Пневматический домкрат долгое время считался принадлежностью шиномонтажного сервиса, и ведомственных гаражей. Причина – недоступность компрессорных станций, без которых невозможно быстро создать необходимое давление.
Сегодня переносные компрессоры для автомобиля обладают достаточной производительностью, а в личном гараже можно установить компактный и недорогой стационарный агрегат с ресивером.
Что такое пневматический автомобильный домкрат?
Для понимания принципа действия, обратим внимание на пневмоподвеску. Упругие элементы из армированной резины, полностью заменяют пружины и торсионы.
Кроме демпфирования колебаний, пневматические подушки могут быть использованы для подъема транспортного средства на необходимую высоту.
Если резиновая подушка может работать в подвеске, и выдерживает вес машины, почему ее нельзя использовать, как пневмодомкрат? Вопрос лишь в способе создания необходимого давления. Подвеска всегда заполнена сжатым воздухом, давление меняется лишь при смене режимов (высоко-низко, мягко-жестко).
А вот автомобильный пневматический домкрат необходимо заполнить быстро, и начинать приходится с нулевого давления. В этом главное отличие пневматических подъемников: они не автономны, в отличие от любого другого домкрата.
То есть, для работы требуется производительный компрессор, желательно с ресивером большой емкости, для поддержания необходимого объема воздуха. Разница в начальном и рабочем объеме камеры пневматики, огромна.
Чтобы поднять верхнюю платформу на необходимую высоту, компрессор (даже достаточно мощный), должен работать несколько минут.
Теряется время, падает производительность труда.
Разумеется, если вам необходимо одноразово приподнять автомобиль для обслуживания, можно и подождать. А если подъемник используется на шиномонтаже?
В общем, пневматический домкрат – это производительный механизм для оперативного подъема тяжестей на достаточную высоту, но только при наличии не менее производительного компрессора.
Технические характеристики надувных домкратов
Это только на первый взгляд кажется, что пневматический домкрат не сложнее футбольного мяча.
На самом деле, перечень характеристик довольно объемный:
- Грузоподъемность – основной параметр, ради которого покупается инструмент. Измеряется в тоннах, или килограммах. Распространенная ошибка – подбирать его под полную массу автомобиля. Достаточно 50% превышения нагрузки на одну ось. То есть, если в характеристиках авто указана максимальная нагрузка на ось: 2 тонны, достаточно домкрата с грузоподъемностью 3 тонны.
- Высота подъема – вторая по важности характеристика.
Она может достигать 1 метра, однако на практике достаточно 40-50 см. Одна надувная подушка не может обеспечить хороший диапазон высоты. Поэтому домкраты обычно собираются из нескольких ярусов. Чем их больше – тем больше высота подъема. - Высота подхвата – минимальное расстояние от грунта до опорной точки автомобиля, куда можно завести спущенный домкрат.
- Максимальное рабочее давление воздуха. Это вовсе не та цифра, при которой осуществляется подъем. Параметр зависит от прочности подушки – какое давление могут выдержать стенки.
- Рабочая температура (обычно указывается диапазон от… и до…).
- Опорная площадь основания. При работе на открытой площадке с твердым покрытием – размер не имеет значения. А в тесноте гаража, да еще и со смотровой ямой – это важная характеристика пневматического домкрата.
- Аналогично – внешние габариты (с рукояткой), и масса. Зависит от места использования.
Она может достигать 1 метра, однако на практике достаточно 40-50 см. Одна надувная подушка не может обеспечить хороший диапазон высоты. Поэтому домкраты обычно собираются из нескольких ярусов. Чем их больше – тем больше высота подъема.Если вы покупаете промышленное изделие – обратите внимание на следующие моменты:
Может ли надувной домкрат эффективно работать от автомобильного компрессора? Понятное дело, что рано или поздно, вы поднимете автомобиль на заданную высоту.
Но к этому времени, компрессор может выйти из строя от перегрева.
Если в гараже нет нагнетателя сжатого воздуха, или пневматический подъемник нужен для поездок – необходимо найти компромисс между объемом камеры и высотой подъема. Большая пневмоподушка поднимет автомобиль на полметра, но ее надо чем-то заполнять, и по возможности быстро.
Для легкового автомобиля, или небольшого кроссовера, достаточно компактного пневматического домкрата с высотой подъема 400 мм.
Такой подъемник имеет высоту подхвата всего 65 мм (можно завести под рычаг даже при спущенном колесе), а высота подъема достигает 30 см при грузоподъемности 2 тонны.
Компактные подушки (диаметр 250 мм) не требуют большого объема воздуха. Мощный автомобильный компрессор поднимет автомобиль за 10 минут. А если пневмодомкрат нужен для работы в сервисе, особенно на шиномонтажных СТО – с размерами можно не скромничать.
Как минимум, на такой станции есть компрессор с большим ресивером (надо же чем-то накачивать колеса клиентов).
Немаловажный момент – удобство использования. Для оперативной работы подъемник должен быть оснащен подкатной тележкой с длинной рукояткой. Система управления подъемом располагается в доступном месте – оператор должен выполнять минимум лишних движений:
- Подкатил, открыл клапан, зафиксировал высоту.
- Открыл клапан, опустил машину, откатил домкрат.
Типовой пневматический подъемник для СТО выглядит так:
Характеристики – достаточные для работы с легковыми автомобилями и внедорожниками любых размеров. Грузоподъемность 3,5 тонны. При наличии мощного компрессора (220 или 380 вольт) с большим ресивером – подъем до максимальной высоты занимает несколько секунд.
Важно! Пневматический домкрат в принципе не имеет защитных приспособлений от внезапного падения.
То есть, в случае внезапной утечки воздуха, тяжелый автомобиль упадет. Это может привести к травмированию персонала. Если есть необходимость работать под днищем автомобиля – обязательно применяйте упоры или козлы после подъема домкратом.
Существуют модели, оснащенные механизмами защиты от падения – пневматические домкраты ножничного типа. В конструкции предусмотрен защитный упор.
Отдельная технология – мягкие пневмодомкраты без опорных площадок. Фактически – это просто подушка цилиндрической формы, изготовленная из прочного материала. Мощности достаточно, чтобы приподнять тяжелый внедорожник.
Поскольку объем достаточно большой, накачивать подушку с помощью переносного компрессора слишком долго. Конструкция предусматривает оперативный набор объема, газами из выхлопной трубы. А затем увеличение давления автомобильным компрессором.
Разумеется, такой пневматический домкрат не может рассматриваться, как полноценный инструмент для ремонтных работ. Скорее, как аварийный набор для бездорожья.
Можно ли изготовить пневмодомкрат своими руками?
Опорная площадка и рукоять.
Пожалуй, это все, что можно сделать самостоятельно. Остальные элементы (подушка, клапан, магистрали высокого давления) придется либо покупать, либо приспосабливать от других конструкций.

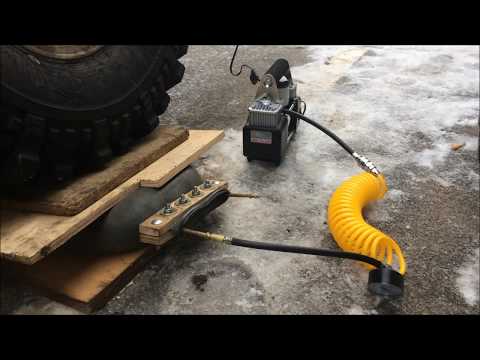

Благодаря общему принципу работы, пневматический домкрат можно изготовить из воздушной подвески. Фактически, это готовый узел с опорными площадками и прочной подушкой.
Далее, своими руками изготавливаем подкатную тележку, и монтируем шаровой клапан для воздушного запора. Пневматический вентиль аккуратно врезаем вместо штатного подвода высокого давления в подушке. Он должен быть в нижней части конструкции, которая остается неподвижной при подъеме домкрата.
Инструменты и материалы:
- труба или профиль, колесики от старой тележки, пневматический шланг от списанного газового резака;
- сварочный аппарат, болгарка, дрель.
Временные затраты на изготовление – пол дня. Самодельный воздушный домкрат для автомобиля имеет высоту подъема более 50 см, и грузоподъемность не менее 2,5 тонн (судя по весу донора, на котором стояла эта пневмоподушка).
Разумеется, без стационарного нагнетателя воздушного давления, подобный инструмент бесполезен. Он создавался для небольшой автомастерской, где уже есть компрессор с ресивером, также изготовленный своими руками.
Автомобильный пневматический домкрат своими руками (2 вида)
У вас есть гараж и вас не покидает мысль самостоятельной сборки пневматического домкрата? Это сделать абсолютно реально, при чем мы не будем использовать сложные инструменты и конструкции. Почему домкрат именно пневматический – просто он самый доступный. В гараже это самый удобный вариант. Кроме того, в дороге пневматический домкрат будет как нельзя кстати. Единственный минус – в магазинах его найти сложно, а если и найдешь – купить можно будет только по высокой цене. Но не многие знают, что это приспособление можно смастерить своими силами, и за гораздо меньшие деньги.
Самостоятельная сборка пневматического домкрата своими руками
Для этого нужно взять следующее:
• подушку от грузовой машины;
• дрель;
• камерный штуцер;
• болт с подходящим диаметром.
Воздушную подушку – основную работающую часть – мы находим на разборке или отправляемся за ней на рынок. Вместо нее можно воспользоваться обыкновенным резиновым баллоном с пневмо-подвески машины. Лучший вариант – с грузовика, так как он отличается прочностью и может справиться с сильным давлением, за счет чего увеличивается подъемный момент. Однако из-за большой высоты подставить домкрат под авто, где малый дорожный просвет, может не получиться.
Пара болтов понадобится, чтобы изготовить клапан в подушку. В последней имеется резьбовое отверстие, проделанное на заводе – в него была вкручена трубка высокого давления. Для нее подбираем болт с тем же диаметром, и подготовим еще один – это будет верхняя крышка.
Высверливаем их таким образом, чтобы соединенные один с другим они образовывали внутри полость. Внутрь верхнего болта нужно поместить шарик от подшипника, а также высокопрочный штуцер для накачки. Вся эта конструкция сваривается и закручивается в отверстие подушки.
Теперь такое самодельное устройство, как пневматический домкрат позволяет подымать любую легковую машину. Просто подставляем пневматический баллон под платформу на днище и подсоединяем шланг высокого давления к штуцеру. При подаче сжатого воздуха подушку поднимает разом с автомобилем.
Пневматический домкрат из пластиковых труб
Канализационные трубы, две заглушки и муфта – это можно использовать для изготовления «гаражного» варианта пневматического домкрата, поднимающего тяжести с помощью сжатого воздуха.
Это дешевое, конструктивно простое и универсальное в пользовании приспособление.
Как соорудить пластиковый домкрат
Берем пластиковую заглушку для канализационной трубы. От нее отрезается крышка, сверлится сквозное отверстие – далее переходим к установке в это отверстие обычного воздушного клапана с резиновой прокладкой, не забываем поджать гайкой.
Фрагмент от заглушки нужно вставить в муфту с уплотнительной резинкой и – чтобы было надежней – место соединения с наружной и внутренней стороны муфты промазать клеем.
Следующий этап: следует взять отрезок трубы нужной длины, разрезать вдоль, и вставить в другую заглушку из пластика. На него – одеть отрезок трубы с большим диаметром. Там, где стыки – нанести клей. Зачистить поверхность, используя наждачную бумагу, вставить готовую деталь в свободный край муфты соединения.
Внутренняя поверхность муфты, уплотнительная резинка и труба смазывается солидолом, чтобы при работе получилось более плавное скольжение.
На наружную часть клапана надевается гибкая силиконовая или ПВХ трубка и фиксируется при помощи хомута или обычной проволоки. Всю конструкцию крепим на основание, выполненное из дерева. В последнем предварительно проделываем отверстие для трубки.
После этого, взяв распределительный тройник, нужно присоединить к трубке краник с еще одним воздушным клапаном. На крышку наклеиваем резиновый «коврик» круглой формы. Вот теперь домкрат из пластиковых труб можно тестировать на практике. После подключения воздушного компрессора пользуемся нашим самодельным приспособлением как мини-домкратом.
