Металлическая печь для бани своими руками: чертежи + фото

Баня – это довольно распространенный атрибут в России, обязательный для частного дома, дачи, загородной усадьбы.

Видов печного оборудования довольно много: одни предпочитают кирпичную каменку, сложенную профессиональным мастером, а другим по душе сконструированная собственными руками металлическая печь.

Последний вариант является экономичным, так как может быть выполнен из подручных материалов самостоятельно.

Содержание

1 Преимущества агрегата
2 Недостатки
3 Выбор формы
4 Варианты печного сооружения, выполненного своими руками
5 Процесс изготовления
- 5.1 Вариант 1: печная конструкция с закрытым типом каменки
- 5.2 Вариант 2: печь постоянного нагрева с открытым типом каменки
- 5.3 Вариант 3: металлическая печь открытого типа с дополнительными кирпичными стенами
6 Правила установки

Преимущества агрегата

Можно выделить следующие положительные моменты, которыми наделена металлическая печь для бани:

Компактность, небольшие размеры дают возможность установки конструкции даже в маленьком помещении.
Отсутствие необходимости возведения специального массивного фундамента. Для такой печки подойдет и облегченный вид основания, что значительно упрощает процесс установки.
В металлической банной печи можно поддерживать постоянное горение, что позволяет сохранять температуру на заданном значении в течение всей банной процедуры.
Экономичный вариант печного оборудования, возможность изготовить сооружение из подручных материалов.

Недостатки

Несмотря на наличие положительных сторон, металлическая печь для бани имеет и свои минусы:

Очень быстро остывает, так как отсутствует свойство накопления тепловой энергии. Для того чтобы в бане сохранялась высокая температура, нужно поддерживать постоянный процесс горения.
Низкая способность нагрева большого помещения.
Необходимость в обеспечении специальной защиты, так как пожаробезопасность металлической конструкции низкая. Рекомендуется установить дополнительную обшивку корпуса.

Выбор формы

Многим покажется такой параметр несущественным. На самом деле конфигурация влияет на производительность оборудования и удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:

цилиндрическим;
горизонтальным;
фигурным;
прямоугольным.

Последний вид наиболее распространенный и удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется каркас печи.

Форма также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, постоянный баланс тепловых потоков.

Правильный нагрев конструкции влияет на ее механическую устойчивость. Круглая или цилиндрическая печь характеризуется низкой степенью, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой, так как у нее имеются холодные углы.

Варианты печного сооружения, выполненного своими руками

Металлические банные печи, можно сказать, имеют уже длинную историю, поэтому за такой долгий период умельцами были разработаны и предложены различные виды их изготовления.

Самый простой вариант – это металлическая печь-каменка, выполненная из железной бочки. Для этого у бочки срезается дно и крышка, в результате получается цилиндр. Затем его до середины загружают кирпичами, поставленными на ребро. Сверху на них укладывается колосниковая решетка. Оставшуюся половину бочки на 2/3 части заполняют камнями. После этого выводят дымоход и устанавливают крышку. Такой способ изготовления печи очень простой, но неудобный в использовании.

Для небольшой по площади бани можно соорудить печь-каменку компактного размера, используя листовую сталь. Внутренняя поверхность такой конструкции выкладывается кирпичом, стенки топки – в полкирпича, дымоход – в одну четверть.

Этот вид печи легко изготовить, использовать в работе. Для прогрева помещения потребуется немного топливного сырья. Комфортная температура будет обеспечена спустя короткий промежуток времени.

Процесс изготовления

Какой вариант исполнения вы бы ни выбрали, потребуется приобрести следующий материал:

листовую сталь, толщина которой не меньше 8 мм;
металлическую трубу со стенками 10 мм, диаметром 50—60 см;
прут толщиной 10 мм;
колосник;
щеколды и дверки для топочной камеры, каменки и поддувала;
водный кран;
2 метра трубы (из них 90 см пойдет на топку, 60 см – на бак, а 50 см – на изготовление второстепенных деталей).

Кстати, дверцы для конструктивных элементов можно сделать самостоятельно.

Что касается инструментов, то в работе будем использовать болгарку и сварочный аппарат.

Вариант 1: печная конструкция с закрытым типом каменки

В таком виде сооружения для того чтобы плеснуть воды для подачи пара, потребуется открыть дверку.

Такая конструкция имеет следующие шаги:

Берем большой кусок трубы, диаметр которой не менее 50 см, и вырезаем в ней проем для поддувала размером 5х20 см.
Внутри трубы со стороны проема привариваем крепления для колосника, используя для этого любую металлическую пластину с проушинами.
Переходим к обустройству топки: прорезаем проем 25х20 см, привариваем крепления для прутов каменки. Воспользуемся теми, которые имеют диаметр 1 см, или специально продающимися колосниковыми решетками для печи круглой конфигурации.
На противоположной стене каменки прорезаем отверстие, через которое подается пар.
Заполняем камнями, подходящими для такого типа конструкции. Хорошими свойствами, сочетающимися с металлической поверхностью, обладает талькохлорит, диабаз, исключить нужно кремень, гранит, слюдосодержащие камни.
В крышке для печи вырезаем отверстие под трубу дымохода и устанавливаем ее.

На этом процесс изготовления печной конструкции завершен. Но все же мастера предлагают усовершенствовать ее, добавив бак под горячую воду. Для этого необходим кусок трубы большого диаметра, который нужно вварить в водный кран. Затем берем крышку подходящего размера и разрезаем ее на 2 равные части. В одной половине вырезаем проем для дымохода, а затем привариваем ее на бак. Вторая будет съемной, поэтому к ней необходимо приделать петли и ручку.

Вариант 2: печь постоянного нагрева с открытым типом каменки

Такой агрегат соорудить несложно, имея металлический лист. Его конструкция представляет собой трубу, разделенную на 2 отсека при помощи колосниковой решетки. Верхний – это топка, нижний же выполняет роль зольника-поддувала. Каждое отделение оснащается дверцей, через которую можно закладывать топливо, обеспечивать подачу воздуха, удалять продукты горения.

В дальнем заглушенном торце трубы привариваем патрубок дымохода диаметром 100 мм.

Сверху цилиндрического корпуса присоединяем с помощью сварки металлический короб, который заполняется камнями. Изогнутое колено дымохода позволяет обеспечить максимальное нагревание камней, так как при этом увеличивается контактирующая поверхность раскаленной трубы с каменкой.

Описанный вариант печного сооружения нетрудно выполнить и в виде параллелепипеда. В этом случае понадобятся для заготовок листы металла, а не труба.

Как правило, для такой печки предполагается наличие водогрейного бака. В прямоугольной по форме печи способов его размещения множество, вот лишь некоторые из них:

на любой из сторон;
сверху;
выполнить водяную рубашку по нескольким сторонам;
врезать трубы на подачу холодной и забор горячей воды.

Удобный способ получения горячей воды – это установка специального теплообменного бака на трубе дымохода. Такой нагреватель можно сделать как самому, так и купить готовый заводской, у которого имеется труба стандартного размера и диаметра. В последнем случае бак врезается в дымоход, его вертикальную часть над корпусом печи, и подключаются трубы на подачу и забор воды. Такой бак при достаточном объеме может выполнять функцию резервуара либо просто быть теплообменником, подключенным к основной емкости под воду.

Вариант 3: металлическая печь открытого типа с дополнительными кирпичными стенами

Этот вид печного оборудования считается сложным в исполнении, но это оправдывается приобретением способности накапливать тепло.

Такая конструкция представляет собой металлический корпус с внутренней кирпичной кладкой. При этом требования к толщине стали снижаются: можно взять лист 2 мм. Для кладки потребуется огнеупорный кирпич из шамота и раствор, в качестве которого подойдет специальная готовая сухая смесь для печных работ. Замешивается она с учетом требований инструкции по применению.

Металлическая печь для бани имеет следующую технологию изготовления:

Подготавливаем основание: привариваем к нему ножки и подпяточники. Это позволит сделать печное сооружение устойчивым.
Выкладываем на основание первый сплошной кирпичный ряд. Для остальных – придерживаемся следующих параметров: возле топки укладываем в полкирпича, в районе дымоходных каналов – в четверть.
Когда будет готова камера поддувала, устанавливаем колосник из чугуна, помещая его между топкой и зольником. Для оформления проемов под загрузочное окно и поддувало можно воспользоваться металлическими уголками, размером 20 х 20. При этом важно следить за ровностью межрядовых швов.
Над топочной камерой укладываем металлическую решетку из прутьев, диаметр которых 12 мм. На нее будем потом выставлять камни.
Когда кладка достигнет уровня каменки, нужно справа или слева оставить проем. В него будем загружать камни, доставать их для чистки, а также в это окно во время банной процедуры прыскают водой для парообразования.
Дымоходный канал желательно сделать извилистым. Это обеспечит максимальный прогрев всего печного корпуса и полное сгорание топливных ресурсов. В том месте, где труба поворачивает наверх, с тыльной стороны создаем ревизионное оконце. В него монтируем задвижку, позволяющую сохранять долго тепло после окончания процесса топки.
Верхние два ряда кирпичей укладываем сплошными, оставляя проем для монтажа дымоходной трубы, через которую будут выводиться продукты сгорания.
После того как закончили кирпичную кладку, даем время раствору схватиться, подсохнуть. Затем приступаем к сварке стенок металлического корпуса. В нашей ситуации он напоминает своеобразный футляр. Уголок 20 х 20, пущенный по стыкам, позволяет облегчить сварные работы, сделать швы герметичными.
Не забываем вырезать проемы под зольник и загрузочную камеру топки, выполняя заготовку передней стенки. Устанавливаем ее на место, привариваем петли для дверей. Полотна дверок делаем шире на 10 мм с каждой стороны, чем подготовленные проемы – это обеспечит плотность при закрывании. Можно проложить асбестовый уплотнитель по периметру дверки или по всей ее внутренней поверхности.
В заготовке боковой стенки также предусматриваем проем для подготовленного в кирпичной кладке окна под образование пара. Устанавливаем для этого металлическую дверку с уплотняющим материалом. Ее желательно сделать открывающейся вниз, поставить холодную рукоятку для открывания во время банной процедуры, когда есть необходимость в поддаче пара.
На крышке для печи вырезаем отверстие для дымоходной трубы, после чего прикрепляем ее.
Далее устанавливаем дымоходный канал, проводя сварочные работы.
Ставим печь на выбранное место и загружаем камнями.

Правила установки

Вот несколько общих рекомендаций по монтажу печного оборудования:

устанавливать на расстоянии не меньше 1 метра от стен бани;
сооружение должно находиться в непосредственной близости от дымохода;
выполнение специального фундамента, основания из огнеупорных материалов для размещения печи;
стену, возле которой находится металлическая печь, следует отделать листовым огнеупорным материалом.

Печь для бани своими руками из металла: сборка

Очень много конструкций печи для бани своими руками из металла уже сделано и придумано, но тема до конца не раскрыта и актуальна до сих пор. Своими руками металлические банные печи можно изготовить из подручных металлических материалов, нужно только желание и немного времени.

Металлические печи для бани своими руками

Просмотрев эту статью и соблюдая технологию, а также добавив фантазии, можно придумать что-то самому. В результате вы не только отлично попаритесь в баньке, но и удивите соседей и друзей уникальными решениями. О некоторых расскажем более подробно. Разберемся, как может быть изготовлена металлическая печь, каковы должны быть ее размеры и устройство, а также расскажем, как подготовить основание (фундамент), чтобы установить собранную конструкцию.

Печь с решеткой для камней и нагревом воды

Содержание

1 Что нужно для работы?
- 1.1 Инструмент
- 1.2 Материал металлический
- 1.3 Материал строительный
2 Работы по возведению печи
- 2.1 Возводим фундамент
- 2.2 Подготовка и сборка печи
3 Варианты сбора печи другой конструкции

Что нужно для работы?

Если будет строиться металлическая печь для бани своими руками, то сначала нужно составить проект, определив размеры агрегата, а также подготовить все необходимое.

Инструмент

Сварочный аппарат.
Электроды диаметром 3-4.
Болгарка.

Материал металлический

Если изготавливается самодельная печь для бани из трубы, потребуется:

Колёсные диски — 4 шт.
Труба диаметром 100-150 мм.
Листовое железо толщиной 2-3 мм.
Арматура железная диаметром 8-10 мм или прут.

Материал строительный

Кирпич — 300-350 шт.
Цемент — 2-3 мешка по 50 кг.
Щебень, песок — 0.1 куб.

Обратите внимание: тяга создаётся путём разряжения, т.е разряженный холодный воздух вытягивает тёплый. Тёплый воздух, в свою очередь, стремится вверх под действием Архимедовой силы. Тяга зависит от погоды: летом воздух тёплый и влажный — тяга, естественно, меньше, зимой всё наоборот. Тяга также зависит от диаметра трубы.

Чертёж печи каменки

Если труба тонкая, то газы и тёплый воздух путём трения о стены трубы будут тормозиться и не успевать покинуть дымоход. В результате создаётся дымовая пробка и дым идёт путём наименьшего сопротивления, т.е. в помещение.

Поэтому при изготовлении металлической банной печи своими руками, всегда руководствуйтесь принципами давления, тяги, правильно выбирая размеры дымохода и топки. Если труба широкая — дым и газы будут медленно подниматься вверх, тяга будет плохая и очень большая засоренность трубы, её очень часто придётся чистить. Так как всё будет оседать на стенах трубы, нормальная скорость при выходе из трубы 5-8 м/с.

Впервые дымоходами стали пользоваться римляне (3-8 век до н.э.) — знаменитые римские термы.

Работы по возведению печи

Итак, приступим к постройке металлической банной печи своими руками. Прежде всего, нужно подготовить фундамент, то есть, основание, на которое планируется установить конструкцию. Несмотря на то, что железная печь для бани из трубы весит немного, фундамент под нее стоит подготовить обязательно. Очень важно, чтобы железная печь была установлена на ровный фундамент.

Возводим фундамент

Для фундамента под печь сбиваем опалубку, ее размеры – 1х1 м, высота 20 см.
Армируем будущий фундамент в один слой, укладывая арматуру вдоль и поперёк квадратами 20х20 см. Арматуру в местах соединения друг с другом связываем вязальной проволокой. Она не должна лежать на земле, для этого вбиваем в землю по краям решетки 4 куска арматуры и привязываем к ним решетку на весу. Прежде чем начать заливать фундамент, убедитесь, что решетка находится посередине.
После заливки выдерживаем фундамент около 2-х недель, открываем все двери и окна в бане для лучшей вентиляции и укладываем мокрые тряпки на залитый фундамент. Это делается для того, чтобы при высыхании не образовывались трещины. В течение 2-х недель тряпки смачиваем.

Подготовка и сборка печи

Собирается железная печь так:

Здесь сделаем небольшое отступление. Если у вас уже есть предбанник, то прежде чем установить новую печь, придётся вырубить в стене квадратное отверстие, т.к печь будет начинаться оттуда — это двери поддувала и топки, всё остальное находится в бане.

Чертёж внутренности печи

Если у вас не было предбанника, то мы его будем строить вместе с печкой для бани. Угол, в котором стоит железная печь, должен быть обложен кирпичной стеной, это делается в целях пожарной безопасности, ведь внутри баня всегда отделана деревом.

Вид сбоку

Итак, начинаем делать печь, если нет опыта в печных делах или никогда не клали кирпич, то лучше позвать мастера, который сложит вам печь по всем правилам. Но если хотите попробовать сами, что неплохо, то самое время попробовать, а я расскажу, как это сделать.

Вид спереди

После кладки печь должна просохнуть минимум 2 недели, если её затопить сразу, то появятся микротрещины, что нарушит целостность печи. Открываем все поддувала и входы-выходы, чтобы печь высыхала. Допускается протопить мелкими щепками на пару часов. Печь считается высохшей, если на дверце топки нет влаги и стены все просохли. Можно прогнать печь по полной для профилактики, и печь готова к использованию.

Теперь посмотрим на трубу, на рисунке показан готовый вид трубы, который ставится на сложенную нами печь.
У железной печи каменка находится прямо на самом корпусе, у нас она находится на трубе, и там же находится бак для горячей воды.

Сама печь в сборе

Замечу, что сама конструкция будет достаточно тяжелой, поэтому её можно разделить на детали и собирать внутри помещения. Металлическая банная печь своими руками оригинальной конструкции готова. Если отделка внутри уже есть — прикрыть от сварки хоть рубероидом, хоть листами железа.

Внимание. Не забываем, при сварочных работах внутри помещений в целях пожарной безопасности нужно иметь ведро воды и брызгалку. Брызгалку можно сделать из обыкновенной полуторалитровой пластиковой бутылки, пробив в крышке отверстие. После сварки обрызгиваем шов и окалины.

Верх дымохода (см. Металлические дымоходы) укрепляем двумя арматурами для жесткости, привариваем к трубе и крепим к одной стене и к другой. Для крепления к стене используем уголок или пластину, приваренную к арматуре и просверленную с двух сторон.
Сверлим кирпич перфоратором с буром диаметром 6 мм, 5-6 см вглубь и крепим на анкера, таким образом, у нас получился угол жесткости и устойчивая конструкция.

Вид в полном объёме: печь металлическая для бани своими рукамиПечь для бани из металла своими руками с решеткой под камни

Варианты сбора печи другой конструкции

Печи металлические для бани своими руками бывают разных форм. Рассмотрим печь, собранную из трубы, её составные части и схему сборки. На первый взгляд печь для бани из трубы имеет максимально простое устройство, но здесь есть свои хитрости и технология конструкции. В начале статьи я указал принцип работы печи, тяги и дымохода. Во всех случаях эти принципы должны использоваться, иначе печь не будет работать.

Печь для бани своими руками металлическая со встроенной каменкой

При самостоятельном воплощении конструкции и каких-то оригинальных решениях, чтобы у вас получилась своими руками металлическая печь для бани, руководствуйтесь ими, и у вас всё получится. Не забывайте, что для нас с вами нет ничего невозможного, поэтому будем дерзать, стремиться и удивлять окружающих, улучшая мастерство. Тогда построенная банная печь своими руками металлическая или просто печь не будет для вас непрочитанной книгой. Печь на фото выше — это простой вариант, так как основание почти готово — кусок трубы диаметром 525 мм, длиной 650 мм.

Снизу прорезаем отверстие в длину размером 335 мм, шириной 180 мм, это будет у нас колосник, навариваем прутья или железную полосу, друг от друга около 1 см. Отдельно изготавливаем короб из листового железа 2-3 мм, по размеру:

600х140 мм, 2 шт.
270х600 мм, 1 шт.
270х140 мм, 1шт.

Свариваем короб, зачищаем шлак.

Привариваем к нему дверку и пока отложим в сторонку деталь. Займёмся 525 трубой, нам надо вырезать заглушки, боковины с двух сторон.

Диаметр трубы у нас 525, делим на 2, получаем 262,5 мм.
С помощью циркуля вымерив 262,5, чертим 2 круга, хотя можно и проще. Приложите нашу заготовку (трубу 525) на лист и просто обведите его.

Если вам надо скопировать несколько деталей,то копировать всегда надо с оригинала, а не с их готовых копий, так как теряется точность размеров. Если вы разметили деталь и вырезали её, то лучше сделать замер ещё раз и изготовить другую, чем копировать с готовой.

Металлическая печь для бани своими руками с большой каменкой

Пока изготовим детали, но сборку будем проводить по порядку. Сначала сделаем внутренности печи и соберём их внутри самой печки, все остальные детали будем поочерёдно накладывать и проваривать.

Вверху прорезаем два отверстия. Одно — для дымохода, круглое, диаметром 110 мм, отступив от края 525 трубы до середины (дымохода 110 трубы) 100 мм. Другое — квадратное, для каменки, отступив от края 525 трубы 215 мм, срезаем размер вдоль 525 трубы 300 мм, поперёк 250 мм. Чтобы соблюсти симметричность конструкции, используем уровень (вертикаль, горизонталь) или отвес (вертикаль). Для вырезанного отверстия готовим нишу для камней, вырезаем детали из листа железа 5 мм.

270х300 мм, 2шт.
270х250 мм,2шт.
250х300 мм,1шт.

Все детали свариваем, делаем квадратный короб, как показано, зачищаем от шлака, промазываем швы обильно керосином и смотрим, нет ли подтёков. Отставляем готовую деталь печи в сторону.

Отвес можно изготовить из любого тяжелого груза (болт, гайка, камешек, гвоздь) и любая верёвки, лески, нити. Но вес груза должен держать верёвки, лески, нити натянутыми. Остальное всё сделает сила тяжести, нить с висящим на ней грузом всегда показывает вертикаль в идеальном виде, так же как и вода показывает линию горизонтали.

Металлическая печь для бани своими руками: чертежи

Следующий шаг: вырезаем из листа железа 4-5 мм перегородку для шахты печи (отгораживает топку от дымохода, тем самым препятствуя быстрой утечке тепла в дымоход).

Перегородка для шахты печи

Как показано на рисунке, отмеряем сверху 180 мм и по факту, т.е какой будет размер, узнаем только по ходу работы. Замер можно произвести при помощи рулетки и уровня. Ставим уровень, отмечаем от верха 180 мм до верха уровня. Для заметки расскажу, как обойтись подручными средствами, если нет уровня, и отметить горизонтальную линию. Берём прозрачный стеклянный сосуд, это может быть стакан, пластиковая бутылка или любой прозрачный, но достаточно твёрдый предмет, имеющий основание.

От дна отмечаем по бокам одинаковое расстояние и ставим маркером отметки. Наливаем воду по меткам — и вот уровень готов. Ставим на нужную нам поверхность: вода должна находится в уровень с метками, тогда у нас будет уровень горизонта.

Выставляем сам уровень, не забывая о размере 180 мм, его надо соблюдать, прижимаем уровень к трубе так, чтобы он у вас не гулял, и ставим внутри метки по краям, маркером или мелом. Такую же процедуру производим и с другого края.
Делаем замер от метки до метки.
Чертим перегородку на куске металла и вырезаем.
Берём нишу для камней, вставляем её в приготовленное отверстие, делаем сбоку пару прихваток и переворачиваем трубу (ниша для камней должна быть снизу).
Вставляем перегородку по сделанным меткам, если всё сходится, то начинаем обваривать перегородку, если нет — делаем пометки, где именно не сходится или мешает, вытаскиваем перегородку, подравниваем болгаркой. Если есть зазоры — ничего страшного, это заваривается электросваркой.
Также обвариваем нишу для камней.

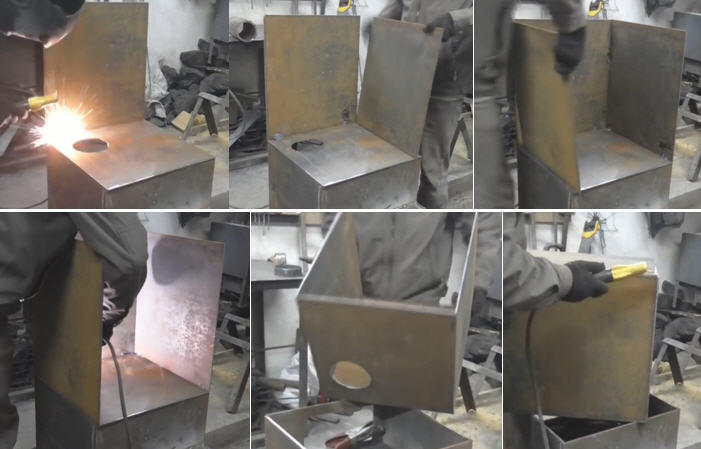

Итак, банная металлическая печь своими руками — следующий этап сборки. У нас идут заглушки или боковины. На одной делаем разметку для дверцы топки, отступая от низа 50 мм, и вырезаем по размеру дверки, которая у нас приготовлена заранее с одним уточнением: отверстие делаем по всем краям меньше на 1 см. Если у нас размер дверцы 220х320 мм, то вырезаем отверстие 210х310 мм. И вырезаем ещё одно отверстие для чистки дымохода 70х130 мм.

Печи для бани из металла своими руками с баком для нагрева воды

Если изготовленная металлическая печь в баню своими руками имеет не прямой выход с топки в дымоход, а с шахтами, то всегда надо делать отверстия для чистки дымоходов, если туда нельзя добраться. Если этого не сделать, то осадки золы и мелкие частицы пепла и нагар скоро уменьшат доступ в дымоход и печь начнёт дымить. Придётся или прорезать окошко, или спиливать и заваривать трубу постоянно.

Сначала ставим боковину с будущей дверкой, обвариваем снаружи. Через окошко для топки свариваем перегородку с боковиной. Дверку для топки мы поставим в последний момент. Теперь свариваем другую боковину, которая у нас без отверстий, всё зачищаем шлифмашинкой.
Ставим дымоход в прорезанное отверстие, прихватываем, берём уровень и мерим вертикаль с двух сторон не параллельно, а углом. Чтобы дымоход не был завален. Всё обвариваем, внизу ставим усилие для дымохода.
Следующий этап: ставим зольник — поддувало снизу, закрывая колосник, и обвариваем его.
И завершение сборки — привариваем дверки к топке и к отверстию для чистки дымохода, у зольника дверка есть. И привариваем ножки.

Осталось установить печь на предназначенное ей место. При этом установка проводится так, чтобы каменка расположена не в печи, а снаружи, что затрудняет нагрев камней. Камни будут нагреваться намного дольше обычного, но эффект всё же будет. Камни для печи лучше использовать морские, они быстрее нагреваются, дольше держат тепло, при содержании в них соли и йода благоприятно влияют на организм. Очень важная деталь. Если у вас изготовлена своими руками железная печь для бани, то нужно установить ее так, чтобы пол под поддувалом был из жести или плитки, в общем из негорючего материала.

Как вам статья?

Алексей Петрович

Задать вопрос

Как построить печь для сауны? (Пошаговое руководство)

Если вы любите сауны, наличие такой у себя дома может стать мечтой. И построить собственную сауну не так сложно, как вы думаете.

Одной из самых дорогих частей проекта обычно является банная печь. Но если у вас нет денег, чтобы раскошелиться на готовую модель, не отчаивайтесь! Вы можете получить отличные результаты — и реальное чувство достижения — создав свой собственный.

Мы шаг за шагом покажем вам, как построить печь для сауны. И мы поделимся некоторыми профессиональными советами, которые помогут вам добиться отличных результатов.

Итак, приступим!

Инструменты и материалы

Старый, пустой баллон с пропаном – одного на 30 фунтов достаточно для большинства небольших саун
Большой контейнер – достаточно большой, чтобы вместить бак
Длина одностенной печной трубы
Стальная лента
Стальной стеллаж или листовой металл
Шурупы для листового металла
Петли
Шланг
Угловая шлифовальная машина
Сварочный аппарат и защитное снаряжение
Камни

Пошаговое руководство по изготовлению печи для сауны своими руками

Шаг 1.

Удалите пропан из баллона

Для изготовления корпуса печи мы будем использовать старый баллон с пропаном.

Баллоны с пропаном прекрасно работают, потому что металл достаточно прочный, чтобы выдерживать высокие температуры. Они также отлично излучают тепло в вашу сауну. Походите по магазинам, и вы сможете найти его очень дешево на Craigslist или подобных сайтах. Вы даже можете получить один бесплатно.

Прежде чем приступить к работе с баллоном, необходимо убедиться, что внутри не осталось следов пропана. Вы собираетесь врезаться в бак угловой шлифовальной машиной, и это, вероятно, вызовет искры. Искры и пропан — это не та комбинация, с которой вам хотелось бы быть рядом!

Отвинтите ручку в верхней части бака и наденьте на ее место шланг. Теперь заполните бак водой. Вы хотите, чтобы он был полностью полным, чтобы вода выходила сверху. Когда резервуар переполнится, закройте кран и вылейте содержимое.

Будьте осторожны с водой, которая была в баке. Он может содержать пропан, так что сам теперь может быть легковоспламеняющимся. Утилизируйте его безопасно, подальше от того места, где вы будете резать.

Теперь наполните большой контейнер пресной водой и поместите внутрь бак. Это позволит убедиться, что пропана не осталось.

Очень важно тщательно выполнить этот шаг, прежде чем двигаться дальше. Ознакомьтесь с дополнительными советами для получения дополнительной информации о том, как убедиться, что ваш резервуар безопасен для работы.

Совет профессионала: Если вы хотите и можете сделать это безопасно, вы также можете сжечь бак в костре. Это отличный способ убедиться, что в баке нет следов пропана, когда пришло время его разрезать.

Шаг 2: Подготовьте корпус печи

Теперь, когда в вашем баллоне нет пропана, вы можете приступить к его резке.

В большинстве печей для сауны резервуар находится в горизонтальном положении. Это означает, что вам нужно будет сделать несколько ножек, чтобы держать его. Но это стоит дополнительных хлопот, так как эта конструкция, кажется, нагревается более эффективно. Это видео на YouTube показывает довольно сложную конструкцию печи, в которой бак используется в горизонтальном положении.

Начните со снятия фитинга. Затем используйте угловую шлифовальную машину, чтобы разрезать верх и низ бака. Теперь уберите все зацепки сверху. Отложите обрезки в сторону — возможно, вы сможете использовать их в другом месте сборки.

Теперь у вас должен быть простой металлический цилиндр.

Шаг 3: Проделайте отверстие для печной трубы

Теперь пришло время вырезать сбоку отверстие для печной трубы. Это отведет дым от горящих дров из внутренней части сауны. Убедитесь, что диаметр отверстия немного меньше диаметра трубы.

Помните: цилиндр будет стоять на боку, и вам нужно, чтобы печная труба выходила сверху. Это означает, что вам нужно будет разрезать изогнутую сторону резервуара.

Совет: Если вы хотите сэкономить место в сауне, вы можете спроектировать печь так, чтобы бак располагался вертикально. Но если вы это сделаете, вам нужно будет вырезать кусок листового металла, чтобы использовать его в качестве перегородки. Это необходимо для того, чтобы поддерживать огонь в топке, а не прыгать в дымоход.

Шаг 4: Изготовление дверцы печи

Дверца печи служит двум целям. Это будет пространство, через которое вы будете подбрасывать дрова в свой огонь. И это также обеспечит доступ, чтобы вы могли очистить интерьер. Поэтому убедитесь, что ваша дверь достаточно велика для этих задач.

Отметьте, где будет стоять ваша дверца, убедившись, что она находится точно посередине резервуара. Теперь используйте угловую шлифовальную машину, чтобы вырезать отверстие.

Сохраните вырезанную часть металла. Вы будете использовать это для двери. Теперь используйте стальную ленту и винты для листового металла, чтобы прикрепить петли к двери. Повторите процесс, чтобы прикрепить петли и дверцу к резервуару.

Теперь у вас есть все основные компоненты печи для сауны!

Шаг 5: Сделайте ножки

Ваша печь должна надежно стоять на полу сауны. Значит, ему нужны ноги!

Если вы отрезали концы резервуара по прямой линии, вы можете использовать их для этой цели. Просто переверните их и приварите ко дну бака так, чтобы плоская поверхность оказалась внизу.

Другой вариант – использовать отрезки металлической трубы для ножек. Согните две длины в кривую той же окружности. Затем вы можете приварить их к дну бака, по одному с каждого конца. Прикрепите их так, чтобы каждый изгиб образовывал две ножки для печки.

Шаг 6: Прикрепите дымоход

Установите печь в выбранном вами месте в сауне. Теперь обрежьте печную трубу до нужной длины, чтобы дым выходил через стену или крышу сауны. Если он будет проходить сквозь стену, вам понадобятся две секции — одна более короткая горизонтальная и более длинная вертикальная секция.

Верх трубы должен быть на высоте не менее пары футов над крышей.

Затем приварите печную трубу к проделанному ранее отверстию. Теперь у вас есть дымоход, который будет отводить дым из внутренней части сауны.

Шаг 7. Сделайте подставку для камней

Последним компонентом печи для сауны являются камни. Они стоят на плите, и вы льете на них воду, чтобы создать пар.

Чтобы это сработало, вам нужно каким-то образом сбалансировать камни на плите. Есть как минимум два варианта сделать это.

Один из них – изготовить простой поднос из листового металла. Слегка изогнутые края помогут удержать камни на месте. Вы можете приварить лоток к верхней части резервуара, чтобы сделать его более безопасным.

Другой вариант — сделать клетку вокруг печной трубы. Это можно сделать с помощью стеллажей из стальной проволоки. Это позволит вам добавить гораздо больше камней. А высокая колонна может стать ярким акцентом в вашей сауне.

Когда вы сделали подставку, последним шагом будет добавление камней.

Ваша сауна готова к работе. Почему бы не вознаградить себя сеансом после всей вашей тяжелой работы?

Дополнительные советы

Очень важно, чтобы ваш пропановый баллон был полностью пуст, прежде чем вы начнете с ним работать. Также очень важно аккуратно утилизировать все чистящие средства, которые могут содержать пропан.

Это включает тщательную утилизацию воды, в которой был очищен бак. Убедитесь, что вы делаете это достаточно далеко от того места, где вы будете резать. В противном случае случайная искра может легко воспламенить пропан в воде.

Если вы сомневаетесь в том, что бак полностью пуст, не режьте его. Риск может быть фатальным.

Мы уже рассмотрели два способа изготовления подставки для камней. Если вы не использовали обрезки из своего аквариума в качестве опор, другой вариант — использовать их здесь. Отрежьте твердый конец от одного обрезка и переверните металл на бок. Теперь у вас есть готовое кольцо, которое можно поставить на резервуар.

При желании вы также можете добавить дополнительные квадраты из листового металла с интервалами по окружности. Это поможет ему держать форму.

Готовы сделать печь для сауны своими руками?

Надеемся, вам понравилось наше пошаговое руководство по сборке печи для сауны! Это такой проект, где есть много способов настроить дизайн. Так что не торопитесь и не бойтесь экспериментировать.

Но важно поэкспериментировать с , а не с , это удаление пропана из баллона. Убедитесь, что вы делаете это тщательно. И избавьтесь от воды или других чистящих средств, которые могут содержать пропан. Они будут легковоспламеняющимися, поэтому вам не нужно, чтобы они находились рядом с тем местом, где вы будете врезаться в свой резервуар.

Удачи в вашем проекте, и мы надеемся, что вы скоро будете наслаждаться расслабляющей сауной!

5 чертежей печи для сауны своими руками, которые вы можете сделать сегодня (с иллюстрациями)

Сауны обычно нагреваются до температуры от 150 до 195°F. Характерно, что они обычно имеют регуляторы температуры, относительной влажности и неокрашенные интерьеры.

Говоря об этом, если вы когда-либо использовали его раньше, вы, должно быть, знали, что внутри он сделан из дерева. Причина этого в том, что, в отличие от других материалов, древесина известна тем, что выделяет больше тепла в атмосферу.

Интерьеры не окрашены, так как краска повлияет на то, как дерево «дышит». То есть он не сможет эффективно поглощать или медленно выделять тепло и влагу.

Сауны полезны для здоровья. По мнению экспертов в области здравоохранения, они потенциально могут снизить риск болезни Альцгеймера, уменьшить болезненность мышц за счет усиления кровообращения, способствовать расслаблению и даже улучшить здоровье сердечно-сосудистой системы.

Мы хотим, чтобы вы пользовались некоторыми из этих преимуществ, поэтому мы составили этот список печей для сауны, которые вы можете собрать самостоятельно уже сегодня.

Топ 5 банных печей, которые вы можете собрать дома

1.

Дровяная банная печь

См. инструкции здесь

Умеренный

Дровяные печи не так распространены в Соединенных Штатах, как в Европе. Несмотря на то, что эти страны так же развиты в технологиях, как и мы, они считают, что некоторые вещи не нужно менять. Если вы спросите их, что делает дровяную печь для сауны такой особенной, они расскажут о звуке, запахе, аромате и более мягком тепле, которое может генерировать только этот тип печи.

Как работает печь? Так же, как газовая или электрическая плита, за исключением того, что для облегчения вентиляции требуется дымоход. Говоря о вентиляции, поскольку вы будете работать с огнем — элементом, который требует кислорода, — вам придется найти способ втягивать воздух снаружи.

Размер печи не является критичным фактором, если мы говорим о количестве тепла, которое она способна произвести. То, насколько жарко горит печь, зависит от типа дров, которые вы используете. Если вы выберете сосну, вы, скорее всего, не сможете достичь необходимого тепла. Но если вы решите работать с кленом или железной корой, вам гарантирован опыт на всю жизнь.

2. Электрическая печь для сауны

См. инструкции здесь

Уровень сложности:

Высокий

Почти в каждой сауне, которую вы посетите, будет электрическая каменка, если вы житель США. Дело не в том, что мы не любим дровяные печи. Некоторые из нас это делают, но для того, чтобы натопить сауну, требуется время. Оба они нагревают с помощью конвекции, но электрическая банная печь более эффективна, поскольку работает с резистивными элементами.

Именно благодаря этому сопротивлению производимая энергия преобразуется в тепловую энергию, тем самым нагревая частицы воздуха в помещении. Вы заметите несколько камней, сложенных в обогреватель, если вы когда-либо были рядом с одним из них. Помимо обеспечения достаточного количества тепла для следующего пользователя, они также способствуют эффективной передаче тепла по комнате.

При сборке электроплиты вам понадобится оцинкованный металл, алюминий или нержавеющая сталь. Материалы, которые, как известно, обладают высокой устойчивостью к коррозии и ряду других элементов. Крайне не рекомендуется красить, так как это может повлиять на функциональность сауны. Даже если это не так, вы просто зря потратите время, так как в конечном итоге он отсоединится из-за высоких температур.

3. Газовая печь для сауны

Инструкции см. здесь

Уровень сложности:

Высокий

С экономической точки зрения газовые плиты дешевле электрических. Более того, эксперты доказали, что они намного «чище», чем их аналоги, благодаря тому, что они вносят меньший вклад в выбросы парниковых газов.

Известно, что газовые печи для сауны не только экономичны, но и универсальны. Вы можете подключить его к пропану, сжиженному нефтяному газу (СНГ) или природному газу. Единственное, что вам нужно помнить, это то, что пропановые или газовые плиты должны питаться от внешнего газового баллона.

Мощность вашей газовой плиты во многом зависит от ее размера. Пропановые и газовые печи не такие мощные, как газовые, потому что они относительно меньше. Но это не значит, что вы должны строить что-то похожее на преувеличение. Если вы решите пойти слишком далеко, вы можете в конечном итоге построить что-то, что нагревает воздух, но ничего не делает со скамейками или камнями, предназначенными для хранения тепла.

4. Печи дальнего инфракрасного диапазона (FIR)

Уровень сложности:

Умеренный

Вам интересно, почему вы никогда не слышали и не видели печи этого типа? Ну, это потому, что это все еще относительно новая концепция. И то, как они работают, сильно отличается от того, к чему мы привыкли. Вместо того, чтобы обогревать ваше пространство с помощью конвекции, они будут делать это с помощью радиационного нагрева. То есть они будут нагревать ваше тело напрямую, а не комнату.

Инфракрасный свет не следует путать с ультрафиолетовым светом. Последний способен вызывать рак и имеет более короткую длину волны по сравнению с видимым светом.

Поскольку вы будете поглощать все излучаемое тепло, ничего не потеряется в пространстве вокруг вас. Но вы должны расположить обогреватель таким образом, чтобы тепло шло прямо к вам — инфракрасное тепло распространяется только по прямой линии.

Инфракрасная печь – отличный выбор для тех, кому воздух в традиционной сауне слишком влажный, чтобы дышать. Степень, в которой она влияет на влажность и температуру в помещении, незначительна, если сравнивать ее с другими печами.

5. Парогенератор

Инструкции см. здесь

Уровень сложности:

Высокий

Новинкой на рынке стал парогенератор. Он также используется для обогрева помещения путем заполнения его паром, но другое отличие заключается в его применении. Видите ли, в отличие от других обогревателей, именно этот можно использовать в душе.

Ваш парогенератор должен работать так же, как система горячего водоснабжения. Те, с которыми мы столкнулись, полагались на электричество для питания, но мы слышали о других, которые полагаются исключительно на газ. Таким образом, вы можете выбрать вариант, который соответствует вашим потребностям.

Различные типы саун

Мы рассмотрели печи, и теперь пришло время взглянуть на конструкции, в которых находятся эти печи, а также подробные инструкции, чтобы вы могли сделать их дома.

1. Сауна-бочка

Изображение предоставлено: Piqsels

Забавно то, что, несмотря на то, что этот тип печи имеет цилиндрическую форму, он может легко вписаться в любое квадратное пространство. Другая хорошая вещь, по сравнению с вашей обычной сауной, имеет меньше неиспользуемого воздушного пространства и равномерное распределение тепла. Эта кривизна будет автоматически толкать поднимающийся вверх горячий воздух, позволяя теплу равномерно распределяться по всему пространству.

Сауна-бочка – лучший вариант для людей, которые живут в более прохладном климате и считают себя любителями активного отдыха. Он имеет прочную структуру, которую не может разрушить любое количество снега, даже если он выпадает в течение нескольких недель. Вы можете использовать западный красный кедр, чтобы обеспечить его высокую устойчивость к гниению и воде.

2. Переносная сауна

Посмотреть этот пост в Instagram
Пост, которым поделилась Шарлотта | Бьютиблогер (@charlottaeve)

Очевидно, что это план для тех, кто думает о жизни в фургоне или в дороге. Этот дизайн стручка достаточно мал, чтобы брать его с собой куда угодно, не выглядя при этом бросающимся в глаза. Ну, если только вам не удалось построить портативную сауну, настолько красивую, что она не может остаться незамеченной.

Дело в том, что вам не нужен большой автомобиль или дом на колесах, чтобы возить этот тип печи по стране, если это одна из ваших забот. Портативность означает, что даже велосипед может легко тащить его. Кроме того, не позволяйте его размеру обмануть вас. Тот факт, что снаружи он выглядит маленьким, не означает, что только один человек может с комфортом разместиться внутри этой капсулы для пота.

В зависимости от размера входящих людей, он может вместить до шести человек, прежде чем это место начнет казаться переполненным. Система отопления также эффективна и устойчива, а в капсуле есть дымоход для защиты от дыма.

3. Сауна на заднем дворе/на открытом воздухе

Изображение предоставлено: jennyfriedrichs, Pixabay

Есть ли что-нибудь лучше, чем сауна на собственном заднем дворе? По сути, вы получите лучшее из обоих миров — наслаждаетесь отдыхом на свежем воздухе и снимаете стресс с помощью пота.

Вдобавок ко всему, сауну на заднем дворе очень легко построить, она не требует большого количества материалов и всегда отлично смотрится на заднем дворе.

4. Транспортировочный контейнер для сауны

Посмотреть этот пост в Instagram
Пост, опубликованный Löyly Portland, OR. (@loylysaunapdx)

Приложив немного времени и терпения, можно превратить транспортный контейнер в сауну. Теперь у нас есть то, что рынок называет «сауной», и она была разработана, чтобы имитировать обычную парную на дровах.

«Дровяной» означает, что он поставляется с дровяной печью, а «обычный» означает, что он так же водонепроницаем, как сауна, к которой вы привыкли. Другая вещь, которая отличает коробку для сауны, — это тот факт, что она питается от солнечных батарей. Более того, он был изготовлен на заказ с использованием материала, изготовленного из кортеновской стали. Следовательно, делает его устойчивым к коррозии.

5. Панорамная сауна-бочка

instagram.com/p/B1O5sjdFpHj/?utm_source=ig_embed&utm_campaign=loading» data-instgrm-version=»14″>
Посмотреть этот пост в Instagram
Пост, опубликованный Backcountry Recreation (@backcountryrecreation)

Если вы уже влюбились в конструкцию печи для сауны, которую мы описали выше, вы влюбитесь в эту еще больше.

В панорамной бане-бочке есть все, что есть в бане-бочке, и даже кое-что. Он эстетичен, сделан из дерева, цилиндрической формы, имеет деревянную печь и огромное смотровое окно.

6. Внутренняя сауна с ванной

Посмотреть этот пост в Instagram
Пост, опубликованный Saunastore Oy (@saunastore)

В ванной комнате есть инфракрасная или дровяная печь. Весь план предназначен для домовладельцев, которые хотят проводить больше времени дома и экономить деньги. Строить его не так уж и сложно, учитывая, что у вас уже есть стены и все остальное. Единственное, что вам рекомендуется сделать, это убедиться, что пространство хорошо изолировано, а все приспособления и фитинги удалены.

Если вы хотите, чтобы он выглядел немного более традиционно, вы можете использовать кедр в дизайне. Или любой другой тип дерева, который не будет слишком сильно расширяться после воздействия тепла.

Заключение

Нам бы очень хотелось узнать, что вы думаете о планах, которыми мы только что поделились. Они вам понравились? Или вы нашли их слишком сложными для понимания?

Также, если у вас есть возможность, поделитесь этой статьей со своими друзьями и членами семьи. Расскажите им о преимуществах использования саун и о том, какое удовольствие вы можете получить, строя их.

Авторы избранных изображений: Аарон Финн, Shutterstock

Содержание

1 Топ 5 банных печей, которые можно построить дома
- 1.
