Как сделать самому мельницу: как сделать из дерева, фото, картинки и чертежи, пошаговая инструкция как построить

Декоративная мельница для сада своими руками. Фото

Хотите подчеркнуть уникальность ландшафтного дизайна? Тогда нужно не только засадить клумбы, но и подумать об изготовлении уникальных поделок для дачи. Декоративная мельница для сада – возможность украсить приусадебный участок и удивить соседей. Вы можете сделать ее своими руками, если будете следовать инструкциям из этой статьи.

Идеи для сада: декоративная мельница

Декоративная мельница, установленная на участке, помимо элемента ландшафтного дизайна, может выполнять маскирующую функцию. Небольшие по высоте мельницы, до полуметра, могут легко скрыть от глаз неровности на участке или, к примеру, выступающие на поверхность части коммуникаций (вентили, отводы, люки).

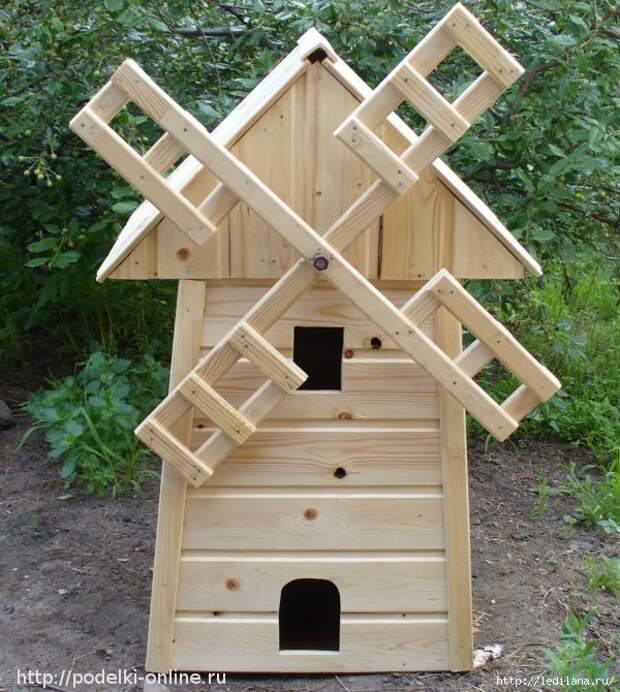

Фото декоративной мельницы

Большого размера мельницы в состоянии замаскировать от чужих глаз даже дачный туалет. Внутри таких конструкций поместится беседка или комфортные сидячие места для себя и гостей.  Обычную строительную бытовку, в которой вы храните садовый инвентарь, можно превратить в декоративную мельницу.

Если размеры вашего участка позволяют, то очень красивой частью декора станет водяная мельница. Чтобы она функционировала, необходим небольшого размера водоем или водопад. Установить такой элемент декора можно в зоне отдыха и теплыми летними вечерами наслаждаться плеском воды, которая стекает по лопастям мельницы.

Советы по установке на участке декоративной мельницы

Чтобы размещение мельницы на участке было правильным и радовало глаз необходимо ознакомиться с некоторыми советами. В большинстве случаев мельницы изготавливаются из дерева. А это настолько натуральный и природный материал, что без труда станет изюминкой любого стиля, организованного на участке.

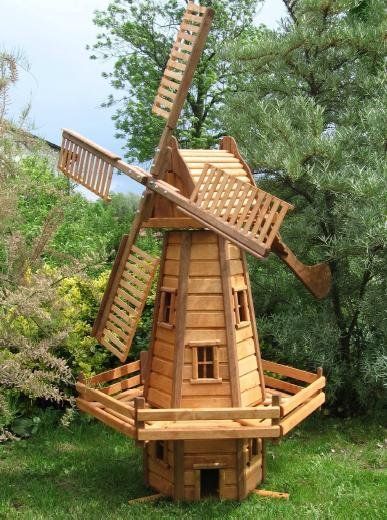

Фото идея мельницы

При желании поместить декоративную мельницу можно в любой части вашего участка, будь то полянка или угол сада. Существует стиль – пейзажный, это когда элементы декора расположены на удалении друг от друга и ничем между собой не связаны. Актуальный на данный момент русский стиль в ландшафтном дизайне присущ ветряной мельнице. Располагаться она может близ беседки, оформленной в виде русской избы, декоративного колодца, лавочки, мостика. Рядом в траву можно положить деревянное колесо от телеги.

Оформляя участок в восточном стиле, законченным штрихом будет установка водяной мельницы. Ее можно установить рядом с лавочкой или беседкой в виде пагоды, а между ними выложить дорожку из разноцветного камня. Из-за того что мельница является основным элементом декора, то устанавливать ее в дальнем углу сада не имеет смысла, она должна своим присутствием украшать его.

Как сделать декоративную мельницу своими руками

Из-за того что ландшафтный дизайн пользуется большой популярностью стоимость элементов декора не маленькая. Мастера по дереву с охотно изготавливают декоративные мельницы любого размер и стиля. Иногда можно встретить настоящий шедевр, который с великим удовольствием украсит ваш сад. Для изготовления мельницы подойдет любой материал, но лучше всего для этого подойдут доски покрытые лаком.

Фото поделки для сада

Нет ничего сложного в том, чтобы своими руками сделать декоративную мельницу. Сначала необходимо разобраться с конструкцией мельницы. Состоит она из трех частей: трапециевидное основание, треугольная верхушка и четыре лопасти. Все части сначала лучше изготовить из фанеры, а потом обшить вагонкой.

Закрепить лопасти к конструкции мельницы необходимо таким образом, чтобы от ветра они свободно вращались. Потом законченную конструкцию декоративной мельницы нужно покрыть лаком или краской и разместить на участке, на подходящее для нее место. Главное проявить фантазию при благоустройстве участка и тогда он будет радовать вас декоративными постройками, которые вы умело и со вкусом на нем разместите.

Фото мельницы декоративной своими руками

Также почитайте: Как сделать поделки для дачи из пластиковых бутылок

Декоративная мельница для сада – это возможность украсить участок и привнести в него что-то новое. Делайте поделки своими руками, тогда ваша дача будет особенной и оригинальной. На нашем сайте вы найдете много интересных идей, что можно вырастить на даче своими руками, а также как оформить ландшафтный дизайн с минимальными затратами.

Как сделать самодельную мельницу своими руками по чертежам

Времена, когда для получения муки нужно было построить большую каменную мельницу, давно канули в Лету. Современные устройства для перемалывания зерна отличаются практичностью и компактностью, и позволяют получить муку из разных видов зерновых культур. В домашних условиях можно смастерить мельницу двух типов: ручную и электрическую.

Содержание

• 1 Электрическая самодельная мельница
• 2 Необходимые материалы и детали
• 3 Процесс изготовления
  • 3.1 Сборка ротора
  • 3.2 Сборка статора
  • 3.3 Сборка станины
  • 3.4 Монтирование двигателя
• 4 Ручная мельница
  • 4.1 Жернова для мельницы
  • 4.2 Изготовление остова

Электрическая самодельная мельница

Электрическая самодельная мельница может производить муку как грубого, так и среднего, и мелкого помола. Размер фракции задается в настройках. Плюсы домашней мельницы для зерна – возможность перерабатывать самое разное сырье: рис, гречку, пшеницу, сою, рожь, кукурузу, овес или просо.

Мощность простейшего домашнего устройства позволит измельчить до мукообразного состояния за пять минут ведро кукурузы, а аналогичный объем пшеницы – всего за две минуты.

Необходимые материалы и детали

Сделать мельницу своими руками несложно, если иметь все материалы и инструменты. Перед тем как сделать мельницу, рекомендуется хорошо изучить схемы и чертежи. Найти их в интернете можно на любом тематическом форуме. Чертежи помогут понять принцип крепления деталей, электрических узлов, режущих элементов, и избежать многих ошибок в сборке.

Устройство мельницы включает в себя:

• Мотор (подойдет мотор от старой стиральной машинки),
• Опору для мотора,
• Станину,
• Принимающий бункер,
• Ротор и статор,
• Загрузочный бункер.

Из материалов также необходимо иметь:

• 20 болтов м6,
• Стальные уголки,
• Листовую сталь с толщиной не менее 6 мм,
• Стяжки,
• Муфту,
• Листовую сталь для изготовления крышки, толщиной не менее 3 мм,
• 10 винтов м6,
• Пару подшипников, номер 203.

Процесс изготовления

Конструкция измельчителя зерна очень простая. Изготовление также не требует особых усилий, если купить все необходимые детали. Некоторые же умельцы предпочитают мастерить дома не только само устройство, но и комплектующие части.

Для того чтобы собрать полностью домашнюю мельницу для зерна нужен опыт работы на токарном станке и оборудованием для сверления.

Сборка ротора

Самый главный элемент электрической мельницы – ротор. Процесс его изготовления довольно трудоемкий, а перед началом работ нужно запомнить несколько важных моментов:

• Вал изготавливаемого ротора должен быть переменного сечения,
• Делается вал из круглой стали,
• Процесс работ разделяется на несколько этапов.

Первый этап включает в себя подготовку заготовок из металла. Заготовка должна иметь несколько одинаковых отверстий с радиусом 5 см. Второй этап – стирание наружного слоя заготовки так, чтобы в размере проточка уменьшилась до 10,5 см. При таком размере открываются рабочие зубцы будущего ротора.

Далее ротор отравляется на закаливание. Закаливание происходит в два этапа. Первый – в печи при температуре в восемьсот градусов, второй – в масляном контейнере. Не рекомендуется остужать заготовку холодной водой: металл станет хрупким. Следующий шаг – отпуск: ротор нагревается до четырехсот градусов, и оставляется при комнатной температуре до полного остывания.

Ротор крепится к валу двумя подшипниками, что увеличивает прочность мельницы. К валу между подшипниками крепится небольшое дистанционное кольцо. Они позволяют подшипникам перемещаться по валу для создания большего натяжения.

Сборка статора

Статор в домашних условиях сделать очень сложно, поэтому рекомендуется купить уже готовый элемент. В статоре делают несколько отверстий с резьбой для крышек от подшипников и самого статора, а также для патрубка и короба загрузочного. Для большей точности работы мельницы нужно правильно выставить на статоре координаты. Делается это при помощи нескольких болтов.

Сборка станины

Немаловажной деталью мельницы является и станина. Основание изготавливается из толстого стального листа. Статор крепится к станине при помощи винтов, которые в то же время будут удерживать и патрубок. Если планируется съемный патрубок, то его нужно крепить к проему в основании, соответствующему диаметру детали. Удерживается съемный патрубок только силой трения.

Изготавливается патрубок из отреза трубы, диаметром около 3 см. Труба может иметь как круглое сечение, так и квадратное. Далее собирается короб для загрузки из листа железа. Железный лист сгибается в нужную форму, а швы пропаиваются. Готовый короб устанавливается на статор, и крепится болтами.

Монтирование двигателя

Работа мельницы для зерна осуществляется электрическим мотором. Вместе с мотором нужно иметь:

• Конденсатор,
• Тумблер,
• Предохранитель.
• Устанавливается мотор вместе с комплектующими деталями на диэлектрическую пластину.

Важный момент: вал двигателя должен иметь соосное расположение с дробильными вальцами, а для передачи вращательного элемента используется муфта.

Аппарат готов к работе. Остается только засыпать зерно в бункер для загрузки и включить устройство.

Ручная мельница

Механическая мельница своими руками изготавливается намного легче электрического аналога, а ее производительность довольно высока. Состоит она из двух частей – жерновов и остова с ручкой.

Жернова для мельницы

Для производительной мельницы очень важно найти хорошие же жернова. От качества камней зависит последующий помол и долговечность дробилки. Обычно подходящие камни можно найти в специальных мастерских, или найти на берегу реки и обработать самостоятельно. Обработка будущих жерновов производится при помощи болгарки с алмазным диском не менее 23 см в диаметре. Для проделывания отверстий в центре камней необходима мощная дрель. Оптимальный диаметр готовых жерновов – 22 -24 см, а высота – 10- 12 см. Можно сделать жернова и большего размера, но меньшего – не желательно. Чем больше вес камней – тем более качественный будет помол у муки.

Ручная мельница должна состоять из двух жерновов и основания. Верхний жернов именуется бегуном, а нижний – нижняком. Бегун обычно делают более легким, так как после каждого цикла работы его поднимают для извлечения остатков муки. В бегуне обязательно высверливается отверстие для поступления к центру зерна. Сверлить лучше специальным сверлом с алмазным покрытием, а в процессе охлаждать место сверления холодной водой.

Следующий шаг в изготовлении домашней мельницы для зерна – вырезание насечек на жерновах. Они должны иметь форму борозд с треугольным сечением, ширину около 10 мм, глубину – не менее 2 мм и не менее 4 мм в нижняке и бегунке соответственно. В центре бегунка делается четыре больших паза глубиной восемь и шириной пятнадцать миллиметров. Понять расположение насечек и отверстий будет проще, если найти готовый проект или чертежи жерновой ручной мельницы.

Изготовление остова

Домашняя мельница для зерна должна иметь прочный деревянный остов. Он служит опорой для нижнего жернова и центрует бегун. В нижней части деревянного остова делается небольшой вырез для муки. Отверстие можно закрыть ситом с ячейкой нужного размера – мука будет просеиваться самостоятельно, и не потребует дополнительной обработки. На бегунке крепится хомут из металла, к которому присоединяют ручку.

Мельница своими руками сделанная по этой схеме прослужит многие годы, и способна измельчать самые разные виды и типы зерна.
