Как сделать ручку на калитку своими руками: как сделать для ворот с поворотом

Содержание

как сделать для ворот с поворотом

Ручка для калитки у ворот – обязательный атрибут входной системы. Кроме прикладной функции открытия и закрытия двери, она несет эстетическую нагрузку. Внешний вид ручки придает законченный вид конструкции, а использование оригинальных вариантов изделия подчеркивает индивидуальность владельца подворья.

Гармоничная ручка в тон входной группы

Вернуться к оглавлению

Содержание материала

1 Выбираем ручку
- 1.1 Для калитки
- 1.2 Для ворот
2 Ручка своими руками
3 Варианты замков на калитку и ворота
4 Установка рукоятки на калитку или ворота из профнастила
5 Замок с рукояткой для кованых ворот

Выбираем ручку

Ручки для ворот и калиток представлены на строительном рынке страны двумя типами. Первые закрепляются статично, тогда как вторые являются поворотными с запирающим механизмом.

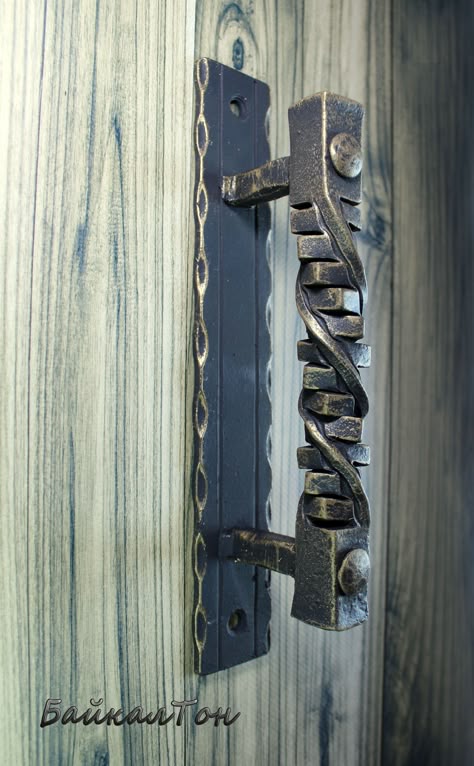

На фото представлена кованая ручка.

Накладные рукоятки более просты в установке

По способу установки их классифицируют на:

Накладные. Такие ручки жестко крепятся к полотну створки саморезами или сваркой. С обратной стороны устанавливают аналогичную ручку таким же способом.
Сквозные. Конструкция предусматривает сборную обоюдостороннюю ручку. Для монтажа в полотне высверливается отверстие необходимого диаметра и устанавливаются фиксирующие кольца. Запорный механизм представлен вторым концом подвижной части рукоятки зацепом на наружном опорном столбе.
Врезные, где ручка – это конструктивный элемент фабричного запорного устройства. Монтируются в полые дверцы. Узкие профили каркаса ограничивают установку.

Одна из разновидностей врезной рукоятки для калитки

Независимо от выбора типа рукоятки, формы и внешнего вида, ручка должна отвечать нормам безопасной эксплуатации, а также быть практичной при повседневном использовании.

Для калитки

Входные калитки дополняют ручками любых конфигураций и исполнения. Важно, чтобы она гармонично сочеталась с внешним видом входа на подворье, качественно выполняя при этом свою прямую функцию. Ряд представленных фотографий в статье это демонстрирует.

Входная рукоятка должна сочетаться с внешним экстерьером всего забора

Торговые марки, являющиеся производителями ворот и калиток, выпускают качественную фурнитуру. В сегменте соответствия цены и качества популярны ручки на калитку Дорхан.

Самые простые конструкции подвижных устройств открывания калиток делятся на:

кнобовую систему, где ручка с защелкой воздействует на запор поворотом набалдашника (кноба), при этом отдельные рукоятки оборудуются мини-замком со штифтом. Такая система нуждается в периодическом обслуживании;
фалевую систему, приводимую в действие нажатием на плечо рукоятки. Защитной роли она не выполняет, а просто поворотным механизмом фиксирует закрытое положение створки .

Накладной замок с козырьком

Лучшим вариантом является накладной (встроенный) замок с красивой ручкой на калитку. Установленный на створку, он решает несколько задач одновременно, в том числе ограничивает несанкционированное проникновение на территорию. Обслуживание у такого замка простое, а при выходе из строя его можно быстро заменить аналогичной моделью производителей Bravo, AGB, Doorhan, ViRO.

Для ворот

Особенности конструкции ворот определяют тип рукоятки и место ее размещения:

Стандартные распашные ворота. Обычно для запирания створок используют съемный засов, а также сдвижные нижние или верхние запоры. В таких воротах владельцы устанавливают ручки редко, используя в качестве них ограничители. Дополнительно приваривают дужки для навесного замка с внутренней стороны на самом профиле ворот.
Распашные ворота с электрическими устройствами для отпирания. Такие ворота открывают вручную только при отсутствии электрического питания. Ручки устанавливают с внутренней стороны. Они должны быть удобными и гармонично смотреться на полотне створок.
Сдвижные секционные ворота. Они бывают оборудованы системами автоматического открывания и рукоятками вскрытия при аварийных ситуациях, а также бывают механические. Один из вариантов таких ворот представлен коллекцией нержавеющих, обрамленных пластиком ручек, являющихся хитом продаж торговой марки Doorhan.

На фото изображены ворота на даче.

Ручка на ворота должна гармонично вписываться в конструкцию

Установка дополнительных запирающих устройств оправдана только у ворот, которые открывают вручную. В остальных случаях они являются ненужным элементом, так как автоматические системы во выключенном положении блокируют отрывание (сдвиг) створок достаточно надёжно.

Сдвижная секционная конструкция с автоматикой

Вернуться к оглавлению

Ручка своими руками

Перед тем как сделать несложную ручку на калитку в домашних условиях, необходимо подготовить слесарный инструмент. Если ручка-скоба деревянная (вариант ручки для забора из евроштакетника), то понадобится набор для столярных работ. Не будет лишним иметь также в наличии сварочный аппарат.

Установка рукоятки своими руками

Накладной замок

Вот алгоритм одного из способа изготовления простой неповоротной ручки (пошаговая инструкция):

Определение размеров. Для удобства хвата при использовании рабочую часть (там, где происходит захват рукой) рекомендуют делать длиной в два кулака взрослого человека, а расстояние до полотна дверцы – не менее одного кулака.
Подбор заготовки. Для ручки подойдет ковкая арматура из стали от 10 мм в диаметре, кусок трубы или деревянный брус.
Разметка. Длина заготовки должна включать рабочую часть, упорную часть, площадки для крепления .
С помощью тисков, молотка и трубы диаметра, большего чем заготовки, поступательно делаем сгибы до принятия правильной формы детали, при необходимости куем окончания. Деревянные варианты вырезают из бруса или толстой доски, делая удобные для хвата поверхности.
На площадках делаем минимум по два отверстия, через которые закрепляют ручки.

Разметка — важная часть установки

Крепят ручку на калитку своими руками самонарезающими шурупами или приваривают. Заканчивают монтаж зачисткой поверхности и покраской в тон или контраст цвету створки.

После проведенных работ калитка должна выгладить красиво.

Качественно самостоятельно изготовленные изделия выглядят не хуже торговых марок, например, Doorhan. Как изготовить кованую рукоятку на калитку самостоятельно, показано на видео ниже.

Вернуться к оглавлению

Варианты замков на калитку и ворота

Риск несанкционированного проникновения через калитку или воротные створки снижает установка надежного запорного устройства. В специализированных отделах магазинов осуществляется продажа промышленных замочных систем, различных по конструкции, способу установки и цене.

Накладные замки одни из самых простых в установке на калитки

Классификация производится в зависимости от вида монтажа и типа запирающего механизма.

По типу монтажа замки бывают следующих типов:

Навесной — монтаж ограничивается креплением двух «проушин» для дужки навесного замка. Отверстия в них немногим больше рабочей части устройства.
Накладной замок устанавливают на полотне створки с внутренней стороны. Снаружи размешена лишь ручка и замочная скважина.
Врезные замки. Наиболее безопасный, но трудоемкий способ установки запирающего устройства. В этом случае его размещают внутри конструкции дверцы. К исполнительному механизму замка доступ ограничен. Например, торговая марка Doorhan представляет вариант системы, где с обеих сторон находятся ручки и замочные скважины. Отдельные замки дополняют защелками.

Модель врезного замка для калитки

Предпочтительный способ монтажа замка с ручкой определяет конструкция полотна дверцы.

При определении способа крепления, а значит, и категории замка, учитывают целесообразность установки того или иного устройства для ранее установленной калитки.

Разновидности замков по типу механизма

По типу исполнительного механизма и управления им замки классифицируют на:

Механический – конструктивно простой, но надежный. Обслуживание ограничивается периодической смазкой и проверкой крепления. Стоимость покупки небольшая. Существуют цилиндровые и сувальдные системы запирания. Надежность обеих высока, но воздействие повышенной влажности или низких температур оказывают на них неблагоприятное воздействие.
Реечный. Один из самых старых типов запирающих устройств. Он представлен подвижной планкой. Для выполнения основной функции – надежной защиты от проникновения – он должен быть массивным. Сегодня такие системы популярностью не пользуются, но купить замок можно в любом магазине.
Электромагнитный. Современное устройство, позволяющее управлять запиранием створки дистанционно или с помощью классического ключа. Дополнительный монтаж видеосистемы или домофона позволяет увидеть гостя и уточнить цель его прибытия из любого помещения дома. Электромеханический замок имеет недостаток, который компенсируется, если покупать дополнительный запор, – автоматическое открытие калитки при выключенном электрическом питании.
Радиоволновой. Электромеханический замок, где управление осуществляется с миниатюрного дистанционного пульта управления. Производители этих систем декларируют стометровую дистанцию управления. Данный тип управления запирающими устройствами заслужил признание при установке на сдвижные и распашные ворота. Купить замок этой системы можно в специализированных магазинах. Как правило, продавец предлагает заказывать сразу монтаж на месте.

Дистанционное открытие замка

При выборе запирающего устройства и типа управления им, следует ориентироваться на обоснованность использования. Если установить дорогой современный электромеханический замок на хлипкую калитку, то защищенность от проникновений на подворье не повысится. Другое дело — входные изделия Doorhan.

Оптимальное соотношение типов калитки и запирающего механизма

Вернуться к оглавлению

Установка рукоятки на калитку или ворота из профнастила

Ограничений для выбора ручки на калитку из профнастила нет. Но лучше, если она дополняет замок врезной.

От места установки зависит период и удобство эксплуатации

Как установить запирающую систему, показано следующим алгоритмом:

Разметка. Выбираем месторасположение замка (обычно это средина створки). Прикладываем корпус к полотну калитки, карандашом или маркером отмечая места сверления отверстий для ручки и ключа. Переносим на торец створки размеры помещаемого внутрь корпуса и места его крепления. Самый комфортный вариант, когда отдельные замки комплектуются лекалами с расположением технологических отверстий, что значительно упрощает этот этап работы.
Подготовка технологических отверстий. При сверлении отверстий необходимо использовать электрическую дрель, а при вырезании полости для «тела» замка – угловую шлифовальную машинку с кругом для резки металла. Заканчивают этап устранением металлических зазубрин.
Примерка и крепление. Замок для калитки устанавливаем на подготовленное место. Затем неоднократным запиранием проверяем его работу, при необходимости производим доводку посадочного места. Закрепляем уличный замок после устранения недостатков.
Подготовка «ответной» части. Место для него определяют путем нанесения на ригель зубной пасты, мела или тому подобного. При закрытой калитке неоднократное запирание замка оставит четкий след, определяющий место сверления.

Запирающее устройство должно четко входить в ответную часть

Проводить установку запирающего устройства проще, когда калитка на стадии сборки, при неустановленном профлисте. Если монтаж производится позднее, а профлист на саморезах, то снимите его до окончания работ, закреплять же этот строительный материал придется позднее.

Под саморезы нелишним будет подложить шайбы

Вернуться к оглавлению

Замок с рукояткой для кованых ворот

Кованые ворота – атрибут состоятельности и безупречного вкуса владельца. Как правило, их дополняют красивые калитки такого же стиля. Кованые ручки на калитку, дополнительные элементы, изготовленные методом ковки, гармонично вписывают в конструкцию. Варианты торговой марки Doorhan широко представлены на фото в интернете.

Вариант установки кованых ворот

Предприятия выпускают большое количество коллекций кованых изделий, разнящихся по стоимости и конструктивной сложности. Но больше ценятся покупки авторских образцов, а также изделий, выполненных «на заказ».

При таком исполнении столбы на входе может венчать кованная мастером конструкция с литыми фигурами: металлический лев, грифон или даже простые шарики.

Створы ворот могут украшать орнаменты: стволы дерева, грибы, драконы, вьющиеся растения. В отдельных случаях – родовые вензеля. Все должно соответствовать дизайну здания и хозяйственных построек в подворье.

Родовые вензеля на створках ворот

Массивные ворота и калитка, как правило, снабжаются автоматизированными системами запирания электромагнитного типа с радиоволновым управлением. Во многих случаях устанавливают дополнительные элементы видеофиксации событий в отсутствие владельцев.

Кованые ворота с декоративной подсветкой

Подбирают ручки для калитки и кованых ворот на этапе принятия дизайнерского решения, чтобы все элементы, например, та же фигура со львом или орнамент, дополняли друг друга и выглядели гармонично. Но в погоне за красотой не стоит забывать о практичности и функциональности запирающего устройства.

как ее сделать своими руками

Ручки для ворот или для калиток могут быть куплены в готовом виде или сделаны самостоятельно. Такая фурнитура выступает в качестве обязательной составляющей и может сопровождаться защелкой или замком. Вне зависимости от того, какая именно ручка или скоба установлена на калитку, она должна соответствовать требованиям практичности, удобства эксплуатации и безопасности.

Различные варианты дизайна ручек для калитки

Вернуться к оглавлению

Содержание

1 Как выбрать ручку для ворот
2 Виды ручек для калиток и ворот
3 Установка ручки на калитку из профнастила
4 Ручки и замки для кованых ворот

Как выбрать ручку для ворот

Для уличных дверей и калиток замок, скоба или ручка – это неотъемлемые составляющие общей композиции. Качественно и правильно подобранные дверные ручки всегда соответствуют общему стилю калитки, ворот или двери. Они добавляют завершающий штрих дизайну всего забора и создают ощущение гармонии. Такие изделия следует подбирать исключительно как дополнение к основному ансамблю.

Прекрасно смотрится кованая ручка на откатных или распашных воротах, которые украшают художественные металлические орнаменты. А для популярных калиток или ворот из профнастила, можно подобрать не только фигурные ручки, но и гладкие, сделанные из нержавейки. Часто ручки для калиток дополняются замками, с которыми они составляют общий, иногда автоматизированный механизм.

Пример оригинальной ручки для распашных ворот

Скоба и ручка на ворота должна подбираться с учетом типа ворот. Так, например, для откатных секционных ворот предпочтительны одни виды фурнитуры, а для распашных – другие. Осуществляя покупку, следует отдать предпочтение тому варианту, который будет наиболее удобен в эксплуатации в том или ином случае. Фурнитура должна быть приятна в применении, как летом, так и зимой.

Вернуться к оглавлению

Виды ручек для калиток и ворот

Повсеместно на рынках строительных товаров можно купить по доступной цене самые разные ручки для любых ворот. Наиболее распространены следующие виды фурнитуры:

реечная;
врезная;
навесная;
звуковая;
радиоволновая;
электромеханическая;
накладная;
электромагнитная.

Каждый из этих вариантов является предпочтительным в том или ином случае, что определяется исключительно владельцем ограждаемого участка земли.

Пример кованной навесной ручки для ворот и калиток

Самыми популярными и надежными считаются ручки со встроенными замками, которые представляют собой электромеханическую, электромагнитную или радиоволновую систему. Такие механизмы можно установить на кованые ворота, из профнастила, из профилированных труб и других материалов.

Если простая скоба без проблем монтируется новичком, то электромеханический или электромагнитный замок с ручкой должен быть установлен мастером, знакомым с электрикой. Любителям все делать своими руками, следует набраться терпения при работе со сложными запорными системами. Но при желании и наличии некоторого опыта, даже электромагнитную или электромеханическую запорную комбинацию можно установить своими силами.

Электромагнитный замок с ручкой для калитки

Самые простые дополнительные аксессуары для распашных и откатных калиток или ворот обязательно отличаются прочностью и удобством установки и применения. Как и дорогостоящие предложения, так и недорогие изделия, предназначенные для постоянного использования в условиях климата улицы, являются надежными и служат долгие годы.

Сегодня можно приобрести замок, скобы, приводы, петли и многое другое по доступной цене и исключительно высокого качества. Все эти изделия имеют обязательное покрытие или напыление, которое предохраняет их от разрушений из-за перепадов температуры и воздействия влаги. Их можно выгодно купить в любом строительном магазине или гипермаркете, а также заказать через интернет.

Вернуться к оглавлению

Установка ручки на калитку из профнастила

Правильно установить фурнитуру и, вместе с ней, врезной замок на калитку из профнастила, можно своими руками. Для такой калитки подойдут ручки разных форм: простые изогнутые или кованые фигурные.

Механический или электромеханический врезной замок часто продается с ручкой в комплекте. Если замок приобретался отдельно, то к нему остается лишь подобрать остальные составляющие подходящего стиля.
Использование профнастила для изготовления распашных и откатных калиток и ворот популярно из-за множества положительных качеств этого материала.

Однако работа с ним требует аккуратности, так как грубое повреждение слоев полотна может стать причиной развития коррозии, что снижает внешние показатели эстетики изделия и его срок службы.

В местах крепления, полотно следует тщательно обрабатывать специальными антикоррозийными средствами.

Установленный замок и ручка на калитку из профнастила

Саморезы необходимо покупать специальные, предназначенные для профлиста. Вводить их следует в полотно калитки исключительно под прямым углом. Отверстия под саморезы и углубление под врезной замок следует делать по четкой линии разметки. Если антикоррозийных средств под руками нет, то места отверстий необходимо обработать лаком или краской по металлу.
Для установки на калитку из профнастила стандартной фурнитуры и врезного замка понадобятся:

дрель;
особые саморезы;
антикоррозийное покрытие;
ручка и шурупы к ней;
врезной замок в полной комплектации;
мел или перманентный маркер;
строительный уровень;
ножовка по металлу или болгарка.

Большинство домашних умельцев, предпочитают фиксировать замковый механизм на воротах и калитках при помощи сварочного аппарата, а не шурупами.

Пример крепления ручки к калитке шурупами

При всем удобстве такого варианта, он все же не рекомендуется для использования в работе с воротами из профнастила. Следует помнить, что непрофессиональное использование сварки часто оставляет после работы некрасивые швы на поверхности.
Этапы установки ручки и врезного замка:

На полотне створки необходимо разметить место, для того, чтобы установить ручку.
В размеченных точках делаются отверстия под саморезы. Образовавшиеся при этом зазубрины необходимо аккуратно удалить.
Саморезами ручку прикрепляют к полотну створки.
Под замок, в точке установки, выпиливается паз прямоугольной формы. В этот паз устанавливается корпус устройства. Незакрепленный механизм очерчивается для уточнения точек отверстий для креплений.
Если замок имеет в комплекте ручку, то отверстие для установки соединительного стержня просверливается на этом этапе. Именно на стержень в процессе работы и крепится ручка.
Когда подготовлены отверстия для креплений, замок фиксируют в отверстии и закрепляют саморезами.

На калитку из профнастила, как и на кованые ворота, можно самостоятельно установить и накладные замки.

Пример крепления накладного замка к калитке

Если выбранные запорные механизмы представляют собой классические системы без электрического сопровождения, то справиться с такой работой сможет каждый желающий. Накладные замки, как правило, поставляются без ручек, поэтому она или скоба приобретается отдельно.

Вернуться к оглавлению

Ручки и замки для кованых ворот

Кованые ворота всегда были и остаются образчиками хорошего вкуса хозяев земельного участка. Цена на них значительно выше цены на изделия из металлопрофиля или дерева. Кроме исключительной красоты, они добавляют территории нотку респектабельности и свидетельствуют о финансовом достатке владельцев.
Такие ворота, как правило, автоматизированы. Для тяжелых откатных ворот подбор фурнитуры является делом принципа.

Подборка различных вариантов ручек для кованых ворот и калиток

К выбору ручек и замков в этом случае следует подходить с особой тщательностью и чувством стиля. Большинство современных изделий снабжаются электрическими системами и управляются дистанционно – пультом. Кованые ворота и калитки могут быть как секционных типов (штампованные на заводе), так и сделанные на заказ. Кроме откатных ворот, популярна установка распашных ворот из обработанного металла.

Автоматика, устанавливаемая на откатных конструкциях, делает их использование максимально удобным и позволяет экономить пространство, что актуально для двориков небольших размеров.

Распашные варианты остаются неизменной данью классике и традициям. Кованые ворота зачастую дублируются калитками, выполненными в том же стиле. На них принято устанавливать соответствующего дизайна рельефные ручки.

Такая фурнитура часто идет в комплекте с электромеханическими или электромагнитными замками, монтаж которых желательно доверить специалистам. Кованые скобы и иная художественная фурнитура представлены в ассортименте и отличаются изысканностью и красотой. Их можно окрашивать в разные цвета, например, в черный, бронзу или золото. В процессе эксплуатации изделия следует периодически обрабатывать особым антикоррозийным раствором.

Изготовление ручек для стамесок своими руками

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Вам не обязательно иметь токарный станок, чтобы изготовить сменные ручки, которые будут ощущаться как продолжение вашей руки.

Роджер Холмс
стр. 84-88

Из номера №126 за февраль 2002 г.
Купить сейчас

Несколько месяцев назад мне пришлось столкнуться с неприятной правдой о моих стамесках. Подаренный мне много лет назад моим отцом, в моем верном старом наборе стамесок со скошенной кромкой Marples закончилась сталь. Отшлифовали и заточили до заглушек, их пришлось заменить.

Небольшое исследование рынка долот показало удивительно большой выбор. Важным соображением, как мне казалось, была производительность — какие лезвия возьмут самую острую кромку и удержат ее дольше всего. Но когда я прошерстил стопку обзоров (не будучи экспертом по инструментальной стали, я полагался на тесты и опыт других) и сузил поле, я обнаружил, что упустил из виду второй важный момент: рукоятки.

Неважно, насколько прекрасна режущая кромка, если инструмент ощущается в руке как дубинка, от него мало пользы. У некоторых наиболее эффективных стамесок были неуклюжие ручки, в то время как ручки, которые мне нравились больше всего, были прикреплены к стамескам, которые не были оценены так высоко. Долота Marples, хотя и не были на вершине рейтинга производительности лиги, были хорошим соотношением цены и качества. Но вместо обтянутых кожей, хорошо сложенных рукояток из ясеня, как в моем старом наборе, сегодня они поставляются с довольно дубоподобными ручками из композита или ясеня. В конце концов я купил несколько стамесок не только из-за их рукояток, но и из-за их стали.

Чем больше я об этом думал, тем более неудачным был этот компромисс. Когда-то было обычной практикой продавать стамески без ручки. Ремесленники покупали лезвие долота, затем покупали или делали рукоятку. Это логично — и если бы они сделали свою собственную ручку, это было бы дешевле. Сегодня немногие торговцы инструментами продают стамески без ручки. Но вы все равно можете получить лучшее из обоих миров. Не обращайте внимания на ручку и покупайте инструмент из-за его стали, соотношения цены и качества или чего-то еще, что вам нравится. Затем отрежьте и замените неисправную ручку.

Ручку стамески на токарном станке можно выточить за несколько минут. Если у вас нет токарного станка, вы можете сделать его с помощью складного ножа, спиц, рубанка или стамески почти так же быстро. Звучит просто. И по большей части так оно и есть. Большинство слесарных стамесок прикрепляются к рукоятке хвостовиком, как показано на рисунке. Единственная реальная трудность в обращении с долотом связана с проделыванием в рукоятке направляющего отверстия для хвостовика. Отверстие должно быть такого размера, чтобы обеспечить плотное прилегание без расщепления рукоятки. И он должен выровнять ручку и лезвие на одной оси. Итак, прежде чем отрезать рукоятки ваших любимых стамесок для замены, потренируйтесь с аналогичной, но менее ценной стамеской (или двумя).

Прочь старую
Прежде чем поставить новую ручку, нужно избавиться от старой. Сначала отметьте предполагаемую длину хвостовика на ручке — 2″ или около того должно хватить — затем отрежьте верхнюю часть рукоятки над этой точкой. Ручки из композита и дерева я вырезал ножовкой. Если я неправильно рассчитал длину хвостовика, я не испорчу зубья своей прекрасной пилы.

Отпилите верх старой ручки ножовкой – вы не повредите зубья пилы, если случайно заденете хвостовик.

Если вы снимаете деревянную рукоятку и хотите повторно использовать наконечник, затем сделайте несколько пропилов чуть выше наконечника до хвостовика. Затем отделите оставшуюся часть ручки, используя другое долото в качестве клина. Теперь вы можете снять наконечник с хвостовика с помощью молотка и зубила. Или вам, возможно, придется просверлить часть дерева внутри наконечника, чтобы ослабить его. Если вы не хотите оставлять наконечник, просто отрежьте ножовкой его длину и оторвите от хвостовика.

Сделав надрезы в верхней части втулки до хвостовика, отрежьте от хвостовика деревянную рукоятку.

Процесс аналогичен для композитной рукоятки, которая отливается вокруг хвостовика. Используя ножовку, я отрезал конец ручки. Затем я делаю продольные надрезы до хвостовика, чтобы разделить оставшуюся часть рукояти на четыре части, что облегчает расщепление.

Чтобы снять составную рукоятку, распилите вдоль хвостовика в трех или четырех местах, затем отделите остатки рукоятки от хвостовика.

Типы хвостовиков
Хвостовики на моих старых стамесках четырехгранные и сужены к концу. Некоторые из них неправильной формы и имеют следы ковки. Они установлены в рукоятке в ступенчатом направляющем отверстии, как показано на рисунках на следующих страницах.

Хвостовик некоторых моих новых стамесок литой, а не кованый. Те, что для деревянных ручек, граненые с четырех сторон, но не конусообразные. Они сидят в одном пилотном отверстии. Углы конических и граненых хвостовиков впиваются в древесину, обеспечивая плотную посадку, устойчивую к крутящему моменту.

Лезвие стамески в центре имеет кованый четырехгранный конический хвостовик. Остальные лезвия имеют литые хвостовики. Левая, для составной рукояти, цилиндрическая, с небольшими «плавниками» по длине. Правое лезвие для деревянной рукояти имеет четыре грани, но не имеет конуса.

Хвостовик для моих долот с композитной ручкой имеет цилиндрическую форму с небольшими выступающими «ребрами» по всей длине, чтобы закрепить их в композитном материале, сформированном вокруг них. Вставленные в деревянную рукоятку, просверленную до того же диаметра, что и хвостовик (или немного меньше), ребер может быть достаточно, чтобы обеспечить плотную посадку, особенно для легкого долота. Я отшлифовал фаски на хвостовике и соответствующим образом подогнал направляющее отверстие, чтобы быть в безопасности.

Отшлифуйте плоские грани на круглом литом хвостовике для композитной рукоятки, чтобы обеспечить плотное прилегание к новой деревянной рукоятке.

Чтобы края хвостовика врезались в древесину, направляющее отверстие должно быть меньше хвостовика. Для конического хвостовика квадратного сечения большее из ступенчатых направляющих отверстий может иметь тот же диаметр, что и диагональ хвостовика, измеренная примерно на одной четверти длины хвостовика от валика. (Больстер — это расширяющаяся часть между узкой шейкой стамески и хвостовиком; она прилегает к концу рукоятки. ) Отмерьте меньшее отверстие примерно на три четверти длины хвостовика от валика. Для неконусного граненого хвостовика сделайте одно направляющее отверстие меньшего диаметра, чем размер диагонали хвостовика. Разница в размере отверстия и хвостовика может быть больше в более мягкой древесине, чем в твердой древесине, которая менее податлива и легче расщепляется.

Наконечники
Эти короткие цилиндры из латуни или меди крепятся к рукоятке чуть выше валика долота. Больстер и наконечник работают вместе, чтобы предотвратить раскол рукоятки, когда долото приводится в движение молотком. Стамески и стамески, используемые только с ручным давлением, не нуждаются в наконечниках. Но у большинства стамесок есть наконечники, даже если они предназначены для тонкой обработки; некоторые инструменты для резьбы не делают. Для многих стамесок наибольший риск расщепления рукоятки возникает при установке рукоятки, поэтому наконечник является хорошей мерой предосторожности, независимо от предполагаемого использования инструмента. Долота и долота, подвергающиеся сильным ударам, часто снабжены металлическим обручем в верхней части долота, чтобы предотвратить расщепление на этом конце.

Размер хвостовика и валика в значительной степени определяют размер наконечника. Если вы заменяете деревянную ручку, вы можете использовать наконечник повторно или использовать тот же размер. Если вы хотите установить наконечник меньшего размера или заменяете композитную рукоятку, убедитесь, что внутри наконечника достаточно древесины для размещения хвостовика. Как правило, диаметр наконечника должен быть не меньше диаметра валика долота.

Если вы не используете наконечник повторно, вы можете сделать его самостоятельно из медных трубок, которые продаются в хозяйственных магазинах. Или вы можете купить латунные наконечники по несколько центов за штуку в Lee Valley Tools. Они имеют более широкий диапазон диаметров, чем медные трубы. Вам нужно установить ручку на обойму, поэтому всегда имейте обойму, которую вы собираетесь использовать, прежде чем делать ручку. Некоторые долота снабжены кожаными шайбами, которые надеваются на хвостовик и садятся между валиком и концом рукоятки. Я думаю, что они каким-то образом предназначены для смягчения ударов молотком, но не могу сказать, что чувствую разницу в использовании. Они мне все равно нравятся, поэтому я вырезал их из куска сапожной подошвы и надел.

Изготовление ручки
Это самое интересное. Вы можете сделать любую ручку, которую только можете себе представить. Точить ручки на токарном станке быстро и легко — вы можете сделать и выбросить полдюжины, прежде чем найдете ту, которая вам нужна, и все равно это будет сделано за час. Формование ручек с помощью складного ножа, спиц, рубанка или стамески занимает больше времени, но позволяет получить формы ручек — например, граненые или сплющенные, — которые невозможно получить на токарном станке. И вы можете комбинировать токарную обработку и ручную обработку. Если вы хотите переделать стамеску, но не хотите делать рукоятку, вы можете купить классическую самшитовую выкройку нескольких размеров в Lee Valley.

На токарном станке можно быстро и легко изготовить ручки самых разных форм.

Промышленные ручки обычно изготавливаются из ясеня, бука или самшита. Но подойдет любая достаточно твердая древесина. Я с нетерпением жду возможности сделать несколько ручек из осейдж-апельсина, уроженца Небраски, с плотной зернистостью, прекрасного оранжевого цвета и твердой, как гвоздь. Поставщики дров являются отличными источниками ясеня, клена, березы и других местных пород дерева, из которых получаются прекрасные ручки. Если вы сможете отделить заготовки рукояти от бревна, вы убедитесь, что волокна будут идти параллельно длине рукоятки, что является самой прочной ориентацией.

На токарном станке
Токарная обработка — самый простой способ сделать ручку. Какую бы форму вы ни выбрали, важно, чтобы наконечник плотно прилегал к одному концу. Это не должно быть принудительной посадкой, но и не должно греметь по дереву.
Большим преимуществом токарного станка является расточка направляющего отверстия для хвостовика. Я устанавливаю патрон и биту на переднюю бабку и вставляю рукоятку в биту, поворачивая колесо задней бабки в мертвой точке. Это просверливает отверстие прямо на оси ручки, гарантируя, что лезвие долота и ручка будут правильно выровнены.
Используйте слесарные насадки – конусообразный носик обеспечивает более аккуратный и легкий вход, чем шлифовальная головка или другая прямозубая насадка. Завершите форму ручки (и, если хотите, протрите вращающуюся ручку тканью), прежде чем просверливать отверстие.

Просверлите направляющее отверстие хвостовика на токарном станке с помощью слесарного сверла, установленного в патроне на передней бабке. Вставьте рукоятку во вращающуюся насадку с подающим колесом на задней бабке.

Сборка
Чтобы соединить долото и рукоятку, наденьте наконечник на конец рукоятки долота, добавьте кожаную шайбу, если она вам нужна, и вставьте выступ в направляющее отверстие. Можно закрепить стамеску в тисках и загнать ручку. Я предпочитаю переворачивать долото и рукоятку и стучать концом рукоятки по столу станка или другому тяжелому железному предмету. Сделано таким образом, собственный вес лезвия прижимает хвостовик к рукоятке, и мне не нужно беспокоиться о том, что лезвие соскользнет в тиски. Это займет некоторое время, но если вы сильно недооценили размер направляющего отверстия, больстер в конечном итоге будет плотно прилегать к концу рукоятки. Даже если отверстие немного тугое, трещины обычно удерживаются наконечником.

Вставьте хвостовик в рукоятку, несколько раз ударив концом рукоятки о железную пластину или стол станка.

Ручная обработка рукоятки
Если у вас нет токарного станка или вам нужна граненая рукоятка, ее легко придать форму вручную. Сложность заключается в том, чтобы просверлить пилотное отверстие в рукоятке, чтобы лезвие и рукоятка были выровнены. Лезвие, которое выходит за пределы центральной линии рукоятки, может быть очень неудобным в использовании. Я думаю, что самый простой способ — просверлить отверстие в квадратной заготовке ручки, прежде чем придавать ей форму. С помощью сверлильного станка отверстие можно просверлить очень точно. Или заготовку можно крепко держать в тисках для ручного сверления. Установите квадрат или два, чтобы измерить углы.

Сделав надрезы в углах, чтобы предотвратить расщепление по всей длине рукоятки, сформируйте гнездо для втулки с помощью долота.

Если вы не уверены в совмещении направляющего отверстия хвостовика и рукоятки, вы можете установить лезвие на заготовку рукоятки.

Затем сформируйте гнездо для феррулы. Сделайте пропилы в каждом углу, чтобы предотвратить расщепление за пределы седла феррулы. Затем аккуратно подрежьте стамеской до плотного прилегания наконечника к седлу. Если вы уверены, что направляющее отверстие правильно отцентровано по длине бланка, вы можете придать форму рукоятке, а затем собрать ее с наконечником и лезвием, как описано ранее. Если вы не уверены в ориентации направляющего отверстия, вы можете собрать ручку и лезвие, а затем придать форму с помощью складного ножа и спиц, как показано на фотографиях. Это может быть немного неудобно в некоторых местах, но это позволяет вам отрегулировать рукоятку, чтобы сместить направляющее отверстие, смещенное от центра.

Нарисуйте линии на рукоятке вдоль осей лезвия.

Придайте рукоятке форму, параллельную осям, чтобы обеспечить хорошее совмещение лезвия с рукояткой.

Работа с долотом или долотом доставляет большое удовольствие. Самодельная ручка может быть не прочнее и долговечнее заводской. Но это, безусловно, более личное и стоит делать только по этой причине.

Из номера 126 за февраль 2002 г.

Рекомендации по продуктам

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

Набор лезвий Дадо
Зубила
Клей для дерева Titebond III

Стамески, ручной инструмент

Рекомендуемые посты

Синие наборы инструментов Spric веб-браузере, чтобы обеспечить безопасность данных пользователя.
