Как сделать розетку двойную: Как поставить и подключить двойную розетку в один подрозетник

Как подключить двойную розетку — выбор, устройство, схема подключения

В квартире обычно есть достаточно свободных розеток, но зачастую получается так, что в одну из них надо включить как минимум два устройства. Решение проблемы очень простое, если заранее озаботиться тем, как подключить двойную розетку. Это один из самых надежных способов раз и навсегда решить проблему выпадающих тройников, параллельно расшатывающих контакты одиночных розеток.

Содержание

• Что собой представляют двойная или тройная розетки
• Почему именно двойная розетка
  • На что рассчитана среднестатистическая розетка
  • Мощность бытовых электроприборов
• Установка двойных и тройных розеток
• Двойные и тройные розетки, набранные из ординарных
• Что лучше выбрать

Что собой представляют двойная или тройная розетки

Обычная розетка представляет собой металлические контакты, закрепленные в диэлектрическом корпусе. К каждому из них болтовым соединением крепятся провода. Двойная розетка, устанавливаемая в один подрозетник, состоит из таких же контактов, только они сделаны по краям пластины и на каждой из них есть болтовое крепление для фазного или нулевого провода. Так как медная или латунная пластина в любом случае обладает большей пропускной способностью, чем провод, то именно он является потенциальным «слабым звеном», поэтому во время подключения двойной розетки к затягиванию контактов надо отнестись со всем вниманием.

Принципиальная схема подключения тройной розетки ничем не отличается от двойной – фаза и ноль подводятся к контактам, что находятся на медных или латунных пластинах. Между собой же тройные розетки конструктивно различаются на треугольные или ленточные. Вторая их разновидность это та же двойная, но с дополнительным гнездом для третьего штепселя – все контакты находятся на цельных пластинах. Треугольные в свою очередь приходится делать из нескольких кусков, соединяя их между собой заклепками. Теоретически это несколько снижает надежность контактов, но если не нарушать правила эксплуатации то треугольная тройная розетка, устанавливаемая в один подрозетник, без нареканий работает долгие годы.

Почему именно двойная розетка

Недостатки у решения поставить двойную розетку найти очень сложно. Едва ли не единственный довод который приводится против, высказывается скорее всего просто «из вредности» и говорит о том, что ее подсоединение к сети повышает риск перегрузки – кроме семей, в которых есть электрики, никто не станет даже задумываться о том, «потянет» ли одна точка два мощных электроприбора.

На практике же для подключения таких устройств, стабильно потребляющих ток большого ампеража, делают отдельные розетки, поэтому в обычных условиях для возникновения длительной опасной перегрузки должно сойтись несколько факторов, сочетание которых представляется очень и очень маловероятным.

На что рассчитана среднестатистическая розетка

силовая розетка

Первый момент это сила тока, которую может выдержать розетка – обычно этот параметр указан на ее крышке, реже – на внутренней части. Старые советские устройства, которые сейчас все реже можно найти (их заменяют едва ли не в первую очередь из-за необходимости подключать современные евроштепсели), в основной свей массе, рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если она без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока – в ней должны разобраться даже гуманитарии. P (мощность) = I (сила тока) * U (напряжение), а учитывая что напряжение в бытовой сети всегда постоянное и равняется 220 Вольт, вычислить о чем говорит маркировкой по силе тока достаточно просто.

• 220 Вольт * 6 Ампер = 1320 Ватт = 1,3 кВт
• 220 Вольт * 10 Ампер = 2200 Ватт = 2,2 кВт
• 220 Вольт * 16 Ампер = 3520 Ватт = 3,5 кВт

Мощность бытовых электроприборов

Наглядно представить, где можно без опасений выполнять подключение двойной розетки, можно по сравнению наиболее часто используемых электроприборов:

Учитывая рекомендации ПУЭ: как правильно подсоединить мощные кухонные электроприборы, бойлеры и кондиционеры – к ним всегда подводится отдельная линия, очень сложно представить себе в какой ситуации монтаж двойной розетки повлечет за собой одновременное включение двух устройств, суммарной мощностью большей чем 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично – остаются только микроволновка с электрочайником, но вместе они работают максимум 5-8 минут, а запас прочности в электротехнике не пустой звук. Плюс ко всему, для таких электроприборов обычно ставят хорошие розетки на 16 Ампер.

Установка двойных и тройных розеток

Нет никакой разницы между тем, как сделать подключение тройной розетки, двойной или ординарной – все шаги полностью одинаковые. Разумеется, все работы надо выполнять с отключенным электричеством:

• В стене высверливается отверстие, куда будет устанавливаться подрозетник и штроба, по которой будет подводиться провод (если выполняется установка с ноля).
• Готовится гипсовый или цементный раствор – немного, чтобы хватило закрепить в стене подрозетник.
• Заподлицо со стеной устанавливается коробка подрозетника (провода заводятся внутрь него, а перед этим их концы надо замотать изолентой, чтобы на жилы не попал гипсовый раствор). Потом надо выждать положенное время, чтобы раствор полностью затвердел – в зависимости от состава это может занять от 15 минут до суток.
• Далее с концов проводов снимается изолента, при необходимости нужное количество изоляции, жилы заводятся в крепления контактов и затягиваются. Вопреки некоторым мнениям, нет никакой разницы, как подключить тройную розетку (это же касается двойной и одинарной) – фазный провод можно зажимать как на правом контакте, так и на левом. Главное, чтобы был хороший контакт между жилой и клеммой, для увеличения его площади, жилу можно немного сплющить плоскогубцами.
• Затем внутренняя часть устанавливается в подрозетник – выставлять здесь ничего не придется, так как на ней есть ограничитель, которым она прижимается к стене. Когда розетка полностью выравнена, затягиваются распорные лапки, а ограничитель прикручивается к подрозетнику.
• Последний шаг это закрепление крышки – она прикручивается к внутренней части болтами.

На каком шаге нужно включать электричество зависит исключительно от степени любопытства – правильно выполнено соединение или нет. Можно проверить напряжение сразу же после подключения проводов, после установки внутренней части в подрозетник или после того, как монтаж полностью завершен.

Процесс установки двойной розетки показан в этом видео:

Двойные и тройные розетки, набранные из ординарных

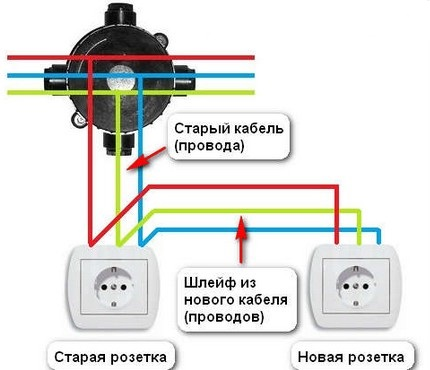

Смысл такого подключения в том, что от распределительной коробки к одной из розеток подходят фазный и нулевой провода, а от ее клемм следующим проводом подключается третья и так далее. По сути это получаются не двойные, а сдвоенные (строенные) розетки, что подключаются в отдельный блок, который все равно запитан от одного провода.

Соединенный таким образом ряд розеток легко поддается ремонту – если какая-то его часть выйдет из строя, то поменять придется только поломанную деталь.

Соединяющий блоки розеток провод подбирается такого же сечения, как и тот, что приходит к первой из них. Если такого же нет, то без особых проблем можно взять провода с жилой большего сечения, но ни в коем случае не наоборот – при нагрузке большей чем щадящая, соединяемый в такие контакты провод скоро начнет греться и окисляться. Блоки розеток вообще устанавливаются в тех местах, где не предполагается использование большого количества мощных приборов, хотя, если подводящий и соединяющий провода достаточного сечения и контакты розеток хорошо зажаты, то работу обогревателя в паре с еще несколькими устройствами они свободно выдержат.

Еще один нюанс есть при установке подрозетников – их монтаж можно делать по одному, или найти целый блок, который сразу вставляется в высверленные в стене отверстия. В остальном все делается так же, как и с обычной розеткой.

Подробный рассказ о подключении блока розеток в этом видео:

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Как устанавливается двойная розетка в один подрозетник

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Подключение источника питания с двумя гнездами
• 2 Схема подключения электроточки
• 3 Установка монолитной модели
• 4 Замена старой розетки и подрозетника

В настоящее время двойная розетка стала очень востребована, так как ее установка повышает удобство использования бытовых приборов.

Обычная модель состоит из:

• подрозетника;
• двух разведенных клеммников;
• монтажной части проводов.

Иногда вместо сдвоенной электророзетки просто устанавливают рядом два источника питания. Это требует устройства дополнительной ниши для второго подрозетника, тогда как монолитная модель устанавливается в один так называемый стакан. Этот способ того, как подключить двойную розетку, намного проще.

Подключение источника питания с двумя гнездами

Все действия связанные с заменой или установкой новых электрических точек нужно начинать с отключения подачи электричества и проверки напряжения.

Конструкцию разбираем на 2 части:

1. декоративную;
2. рабочий механизм.

Переходим к работе с кабелем. Обнажаем кабель, чтобы жилы было видно примерно на 10 см. Более длинными оставлять их нет смысла, так как они будут мешать при установке новой точки. Если они короче, рекомендуется нарастить старую проводку.

Для работы потребуется отвертка-тестер с индикатором на конце и резиновые перчатки. Тестером мы должны определить, где в проводах находятся ноль, фаза и земля. Для этого отверткой прикасаемся по очереди к проводам, если индикатор загорелся – это фаза, нет – ноль. Также это можно определить по цветам. Фаза обычно окрашена в коричневый цвет, нулевой провод – в синий, земля – в желтый.

Далее нужно зачистить концы на 1,5 см и подсоединить их к контактам на керамической сердцевине. Скручивать провода нужно в стакане.

Зачищенные концы вставляют в ослабленные контактные клеммы на сердцевине двойной розетки. Фазный и нулевой провод подключают к боковым контактам. Не имеет значения, какую из сторон выбрать для фазы, а какую для нуля. Но рекомендуется фазу подключать справа, чтобы не путать в дальнейшем. Важно не совершить ошибку, подключив все на один контакт, в этом случае произойдет замыкание. Центральный контакт (иногда он помечен специальным знаком) предназначен для провода заземления.

Когда все контакты будут подключены, следует их затянуть.

Чтобы поступающая электроэнергия распределялась равномерно, сечение кабеля, используемого при подключении источника питания, должно совпадать с сечением, что и у основной проводки.

Наличие двойной розетки не приводит к увеличению мощности. Максимально она рассчитана на 16 ампер.

Можно провести подключение двойной розетки и без заземления, алгоритм действий при этом не меняется. В частном доме рекомендуют использовать монолитную розетку с защитным контактом при наличии заземления. В многоквартирных домах заземление отсутствует (спроектировано зануление).

В монолитной сдвоенной модели есть латунная перемычка. Если ее удалить, можно установить рядом две отдельные точки.

Схема подключения электроточки

При косметическом ремонте обычно проводится замена старой точки на двойную розетку. Однако не всегда такая замена приводит к желаемому результату, так как имеет свои плюсы и минусы:

При косметическом ремонте можно установить двойную розетку в виде моноблока, используя старый стакан или место под ним, в этом случае можно не задумываться над вопросом прокладки новой проводки и поклейке новых обоев на поврежденные стены.

Установка двойной розетки в один подрозетник без замены электропроводки и с минимальными повреждениями стен и покрытий делится на следующие этапы:

1. Отключаем электричество в щитке – это основное правило безопасности при электромонтажных работах. Для полного подтверждения, что ток не поступает, отверткой с индикатором нужно проверить место установки нового источника питания.
2. Разбираем старую модель. Демонтируем старый стакан.
3. Отверткой или зубилом убираем старый гипс, подготавливая таким образом стену для установки нового стакана.
4. Старые провода продеваем в специальное отверстие нового стакана. Вставляем его на свое место. Стакан не должен выходить за уровень стены.
5. Готовим раствор гипса. Стакан алебастра разбавляем водой, пока не получится консистенция, напоминающая густую сметану. Мешать нужно быстро, поскольку гипс быстро твердеет. Намочив стенки ниши водой, обеспечиваем цепкость поверхности стены и гипса. Намазываем гипсом отверстие под приготовленный подрозетник. Рекомендуется тоже промазать внешнюю сторону подрозетника и поместить в нишу, предварительно поправив жилы провода. Остатки гипса понадобятся, чтобы замазать щели между вставленным стаканом и стеной. Убираем излишки гипса и обои лягут ровно на стену. Все работы с гипсом проводятся, чтобы укрепить рабочий механизм в нише.
6. Далее провода защищаются, ведется подключение рабочей части.
7. Устанавливаем механизм внутри стакана, укрепляем с помощью крепежных лапок. Предварительно решите, горизонтальным или вертикальным будет расположение у панели электророзетки.
8. После того как монтаж двойной розетки завершен, восстанавливаем покрытие стены вокруг нового подрозетника. Если вы подклеиваете обои, учтите, что обойный клей высыхает долго. Рекомендуется подклеить их клеем ПВА, что позволит сразу приступить к установке декоративной рамки.

Подключаем электричество, проверяем результат работы. Включение электрощита, проверка результата выполненной работы. Стартовое включение в монтированную электроточку лучше проводить с электроприбором меньшей стоимости, например, можно поставить на зарядку фонарик.

Установка монолитной модели

Для установки двойной розетки в подрозетник нужно аккуратно уложить провода в коробке (обычно в виде гармошки). Делать это нужно осторожно, чтобы крепежные лапки не повредили изоляцию проводов.
Сердцевина углубляется, фиксируется саморезами или крепежными лапками.

Затем с помощью саморезов суппорт модели прикрепляется к ее рабочему механизму с помощью тех же саморезов. Будьте аккуратны при закручивании саморезов, так как при излишних усилиях они могут привести к трещине в лицевой панели.

Декоративная часть устанавливается плотно, без зазоров к стене и защелкивается.

Замена старой розетки и подрозетника

Двойная розетка в один подрозетник чаще всего монтируется при выходе из строя старой электроточки. Одновременно увеличивается количество гнезд для бытовых приборов.

Этапы работы в этом случае аналогичны предыдущим:

• Отключаем подачу электроэнергии, убеждаемся в этом при помощи тестера.
• Откручиваем саморезы на декоративной панели старой электророзетки, снимаем панель.
• Ослабляем крепежные лапки, отсоединяем провода.
• Убираем старую сердцевину.
• Новую конструкцию разбираем на декоративную и рабочую части.
• Чтобы подключить двойную розетку, используем тот же способ, что и в предыдущих случаях.

Двойная розетка очень органично решает вопрос с увеличением количества гнезд для бытовых приборов и помогает отказаться от переносок и удлинителей. Работа несложная, не требует особых знаний и профессиональных инструментов. Для замены модели с одним гнездом на новую с двумя гнездами и подключения двойной розетки не требуется помощь специалистов. При самостоятельном монтаже рекомендуется остановить свой выбор на простой монолитной модели либо модели с выбрасыванием вилки бытового прибора при помощи пружины.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Две розетки в одной коробке Схемы подключения

Автор: Dale Cox

Домашняя страница
Отделка молдинга
Электрическая проводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в той же коробке и 2 выключателей в той же коробке.

Подключение двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и подключены к источнику отдельно с помощью косичек, соединенных между собой клеммами каждой из них. С каждой розеткой, соединенной собственным проводом с косичкой, если одна выйдет из строя из-за физического повреждения, другая не пострадает и должна по-прежнему работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и подключены с помощью клемм устройства для их соединения. При таком расположении, если розетка № 1 выходит из строя, розетка № 2 также может выйти из строя. Если первая розетка в цепи каким-то образом повреждена внутри, это может повлиять на подачу электроэнергии к последующим розеткам. Хотя обычно это не так. Если медный язычок между винтами клемм останется неповрежденным, даже если №1 перестанет работать, розетка №2, скорее всего, все еще будет работать.

Такое расположение проводки позволяет уменьшить количество соединений и гаек в розетке. Это может облегчить размещение всей необходимой проводки и т. д. в небольшой исходящей коробке.

Подключение 2 розеток с 2 источниками

На этой схеме две розетки подключены в одной коробке, каждая из которых питается от отдельного источника 120 В. Трехжильный кабель проходит в коробку. Черный и красный провода оба горячие, и каждый подключен к одной из розеток. Белый нейтральный провод подсоединен к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения. Подобную цепь обычно можно найти на кухне, где установлены две цепи на 20 ампер для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке, обычное расположение в ванной комнате с ограниченным пространством. Горячий источник соединяется косичкой с клеммой LINE на розетке и с клеммой на выключателе освещения. Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух выключателей в одной коробке

В этой схеме 2 выключателя устанавливаются в одну коробку. Выключатели подключаются косичками к одному и тому же источнику. Черные провода, идущие к двум отдельным светильникам, подключены к одному из выключателей. Нейтральный и заземляющий провода источника соединяются с проводами, идущими непосредственно к каждой коробке осветительных приборов.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке, каждый из которых питается от отдельного источника 120 В. Трехпроводной кабель питает источник для выключателей, а черный и красный провода подключены к одному выключателю. Черный провод от каждого светильника подключен к одному из выключателей, а нейтраль источника и заземление являются общими для двух светильников.

Подключение выключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены в одной коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль присоединяется косичкой к клемме нейтрали на розетке и к белому проводу, идущему к нейтрали на светильнике, расположенном в отдельной коробке.

Подключение розетки и выключателя света в средней цепи

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству проходить от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительным прибором или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение выключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель управляет подачей питания в розетку. Горячий источник подключается к одной клемме на выключателе, а другая клемма соединяется с горячим на розетке с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали выхода, а выключатель и розетка имеют общее заземление источника.

Больше подобных на сайте «Сделай сам-помощь»

Как заменить настенную розетку на двойную | Домашние руководства

Автор SF Gate Contributor Обновлено 18 октября 2021 г.

В старых домах поиск достаточного количества электрических розеток для удовлетворения ваших потребностей может быть проблемой, потому что эти дома были построены в то время, когда у людей не было такого количества электроприборов и электронные гаджеты, как сейчас. Один из способов решить эту проблему — переключить одну из одиночных розеток на двойную. Это довольно простой проект, но вам необходимо соблюдать надлежащие меры безопасности, поскольку вы имеете дело с электричеством.

Как заменить настенную розетку на двойную

1. 1.

   Выключите электричество в розетке на главном электрощите вашего дома. Проверьте розетку с помощью тестера напряжения, советует Чайникам. Если вы получите показания, вернитесь к панели, найдите правильную цепь и снова проверьте розетку. Не продолжайте, пока цепь не будет отключена.

2. 2.

   Снимите крышку пластины с выпускного отверстия. Отвинтите крепежные винты и вытащите розетку из электрической коробки внутри стены. Ослабьте винты клемм сбоку розетки и отсоедините провода, чтобы снять розетку.

3. 3.

   Снимите распределительную коробку со стены. Держите двухпостовую электрическую коробку у стены так, чтобы одна половина коробки находилась над отверстием, в котором находилась исходная коробка. Проследите коробку на стене, инструктирует YouTube.

4. 4.

   Разрежьте гипсокартон по линиям, нанесенным пилой для гипсокартона. Протяните электрический кабель через выбивное отверстие в задней части двухпостовой электрической коробки и вставьте коробку в отверстие в стене.

5. 5.

   Подсоедините черный провод внутри кабеля к нижнему латунному клеммному винту и затяните винт. Подсоедините белый провод внутри кабеля к нижнему винту клеммы серебристого цвета и затяните его.

6. 6.

   Удалите 4-дюймовый кусок оголенного медного провода заземления с электрического кабеля 12-го калибра. Присоедините один конец к заземляющему винту в нижней части розетки.

7. 7.

   Отрежьте 6-дюймовый отрезок кабеля 12-го калибра. Аккуратно прорежьте оболочку канцелярским ножом, чтобы можно было отделить провода внутри кабеля. Зачистите 1/2 дюйма изоляции с обоих концов черного и белого проводов с помощью инструмента для зачистки проводов.

8. 8.

   Поместите концы оголенного медного провода в кабель, оголенный провод, подключенный к розетке, и один конец 6-дюймового куска оголенного провода вместе и скрутите их плоскогубцами. . Накройте концы пластиковой проволочной гайкой и закрутите ее несколько раз.

9. 9.

   Подсоедините один конец 6-дюймового черного провода к верхнему латунному клеммному винту на первой розетке. Присоедините один конец 6-дюймового белого провода к верхнему винту клеммы серебристого цвета на первой розетке.

10. 10.

    Подсоедините свободный конец 6-дюймового оголенного медного провода к винту заземления в нижней части второй розетки. Подсоедините свободный конец 6-дюймового черного провода к верхнему латунному клеммному винту на второй розетке. Подсоедините свободный конец 6-дюймового белого провода к верхнему винту клеммы серебристого цвета на второй розетке.

11. 11.

    Поместите обе розетки в электрическую коробку.
