Разводка труб водопровода и канализации в ванной своими руками. Центр услуг Альфа74.
Как правило, под разводкой труб в ванной подразумевают прокладывание водопровода и канализации. Задача эта не из простых и требует как специальных теоретических знаний, так и необходимых практических навыков. Опыт можно получить по ходу проведения работ, как принято выражаться, путем проб и ошибок. А вот с теорией сложнее. Если есть цель самостоятельно выполнить разводку, без тщательного погружения в суть вопроса не обойтись. Далее речь пойдет о разводке труб водоотведения и канализации под обычный гипсокартон. Подобную работу начинают с водопроводной системы. При ремонте в помещении нужно оставить стояк с краном. Именно от него и следует делать разводку и подавать трубы на санузлы. При дальнейшей обшивке стен гипсокартоном вопрос значительно упрощается, поскольку нет нужды штробить каналы в стенах. В таком случае выполняют распайку труб и делают отводы в необходимых местах. Нужно постараться разместить трубы максимально плотно к стенам. Тогда можно будет вплотную к поверхности стены приблизить гипсокартон, это позволит сэкономить свободное пространство ремонтируемой комнаты. Сантехнические отводные трубы необходимо прижать к рабочему каркасу из тех соображений, чтобы в дальнейшем припаиваемый к отводу фитинг обладал жесткостью и не болтался. Обычно для канализационных нужд применяют трубу 50 мм, для унитаза – 100 мм. В случае, если в ванной планируется разместить стиральную машинку, отводную трубу можно взять 32 мм. Открытая либо скрытая разводка труб: как не ошибиться?Существует два метода решения проблемы, как грамотно проложить трубы в собственной ванной: 1) открытый; 2) скрытый. Если подойти к этому вопросу с позиций эстетики, то, конечно, скрытый трубопровод гораздо лучше. Однако он должен соответствовать определенным требованиям, например: 2. Необходимо предупредить образование конденсата непосредственно внутри стены, поскольку высокая влажность будет постепенно ее разрушать. В таком отношении стоит выдержать два главных требования: расположить горячий трубопровод над холодным, упаковать обе трубы в особый трубчатый утеплитель. А вот открытая разводка труб хорошего ничего в себе не несет. Этот способ прокладки используется исключительно в целях экономии, которая, в свою очередь, достигается посредством снижения затрат на покупку качественного стройматериала и уменьшения количества выполняемой работы. Разумеется без труб не обойтись. Однако очень уж не хотелось бы, чтобы они располагались у всех на виду. Потому их все же разумно спрятать под гипсокартон. Для того, чтобы не ущемлять свободное пространство ванной, лучше под них сделать канавки и вывод данных элементов осуществить непосредственно из стены. Речь о 30 – 50 мм трубах. А для большой трубы в 100 мм зачастую изготавливают специальный короб, который затем обкладывают плиткой. Требуется помощь? Специалисты компании Альфа74 выполнят ремонт ванной комнаты в Челябинске качественно и недорого. |
Экопласт к стенам крепят обычными крепежными скобами, в данной ситуации они выполняют роль хомутов. Далее все отводные трубы запаивают заглушками. При необходимости на один из отводов устанавливают временный кран (вместо заглушки) для разных потребностей.
После подобного монтажа получится крайне неудачный внешний вид помещения вкупе с постоянно конденсирующими в холодное время года трубами.Разводка, прокладка труб в ванной и туалете, как сделать водопровод
Прокладку труб в санузле нужно начинать с составления проекта или схемы.
Схема обязательна, она может существовать только лишь в представлении мастера, но она должна быть. В большинстве случаев схема разводки труб для ванной вычерчивается на обычном листочке в клеточку домашними умельцами, затем исправляется, переделывается, дополняется…
Как правильно составить домашний проект водопровода самостоятельно
Для начала нужно правильно разместить сантехнические приборы. Утвердить их местоположения в реальном пространстве. На стенах начертить их положение, контуры. Тогда и схема водопровода прояснится тут же.
Но расположение приборов диктуется обстоятельствами, наибольшее влияние оказывает канализация и обеспечение самотечного уклона к стояку.
- Унитаз должен находиться не далее 1 метра от канализационного стояка. Ставить дальше, с поворотами трубы – недопустимо, значит, обрекаться на невиданные канализационные муки…
- Ванна, душевая кабинка, и все, что имеет низкую точку слива, ставится в основном поближе к стояку канализации, так, чтобы обеспечить уклон труб 2 – 3% и при этом не строить помостов для приборов, например.
- Раковины… и все с высоким расположением сифонов, уже мало зависит от канализации и может располагаться как угодно.
Схемы разводки – последовательная и коллекторная (параллельная)
В большинстве случаев применяется последовательная схема – прокладывается один длинный трубопровод, от него делаются короткие отводы. При обычном количестве подключаемых приборов и нормальном давлении они друг на друга практически не влияют.
Но в редких случаях, или когда подающее давление необычно мало (менее 2 бар), возможно, при включении одного потребителя, давление будет уменьшаться слишком существенно и на других, создавая дискомфорт и влияя на работу. В обычных домах и квартирах это обычно не происходит, или не существенно важно.
Другая схема обеспечивает почти одинаковое давление на всех приборах не зависимо от их работы, но монтаж ее существенно дороже, так как по комнате придется протягивать несколько параллельных ветвей.
- На практике схемы нередко совмещаются, например, на вводе ставится коллектор на три ветви – ванная, кухня, туалет. А каждая из них потом имеет последовательные ответвления, – «стиралка, раковина, душ..»
А каждая из них потом имеет последовательные ответвления, – «стиралка, раковина, душ..»Какие трубопроводы подключать – горячий и холодный
Теперь остается перенести утвержденное расположение сантехнических приборов со стен на листочек бумаги и расчертить на нем схему подключений – от вводов холодной и горячей воды к каждому сантехническому прибору.
- К унитазу, стиральной машине подается только холодная вода, к остальным приборам – на раковины, в душевую и ванну, к биде – горячая и холодная.
- Горячий трубопровод обычно подводится к прибору справа, холодный слева.
Таким образом, на листике окажется подсчитанным точное количество тройников, уголков, обводок, переходников на резьбу, кранов. Они будут соединены отрезками труб, длина которых приблизительно будет известна – готовая информация в магазин!
- Готовая схема вычерчивается на стене – делается разметка штроб или точек крепления, положение фитингов, чертеж на стене выполняется с помощью отвесов, угольников…
Диаметр труб
Стояки, подающие трубопроводы воды, обычно делаются диаметром 1 дюйм (25 мм внутренний диаметр) или чаще 3/4 дюйма.
Отводы от них, в том числе и на санузел, делаются только 1/2 дюйма (11 – 13 мм внутренний диаметр). Соответственно, для полипропилена – 20 мм, для металлопластика – 16 мм (наружные диаметры).
Но какие трубы для водопровода применить – металлопластик или полипропилен?
Вид труб – полипропилен или металлопластик для водопровода
Любой опытный мастер скажет, что лучше делать из металлопластика – гораздо меньшие тепловые расширения, гарантия качества монтажа, допустимость замоноличивать с обжимными фитингами, которые будучи правильно сделанными, дают практически 100% гарантию от протечек.
Полипропилен же не нормируется качеством стыков. Сварка может быть сделана с наплывом материала внутри и проверить это невозможно. Материал может быть недогретым и это вызовет возникновение течи воды на стыках через некоторое время. Стыки полипропилена замоноличивать не допускается. Большое тепловое расширение, также не добавляет плюсов при замоноличивании.
Но зато, в отличие от металлопластика, полипропиленовый трубопровод выйдет существенно дешевле, а при наружной прокладке – прочнее, не боящимся ударов.
Да и сделать полипропилен своими руками проще – достаточно приобрести сварной аппарат, и не нужно никаких слишком дорогих обжимных клещей…

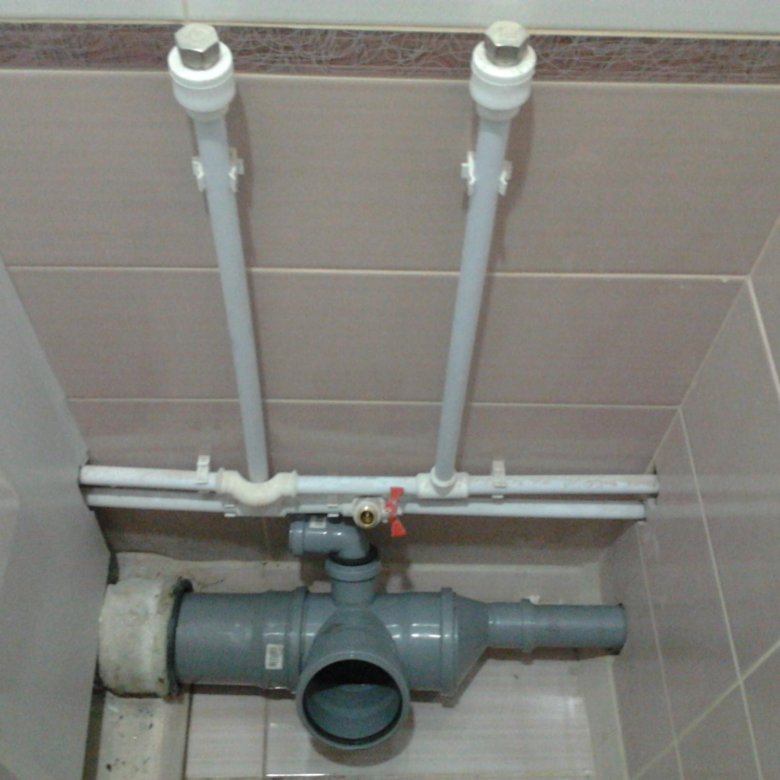

В домашних условиях своими руками чаще создают водопровод в ванной путем наружной прокладки полипропилена.
Прятать трубы в штробы или нет?
Нужно знать, что штробить несущие стены в многоквартирных домах недопустимо по нормативам. Штробы можно сделать в не несущих перегородках, или в специально предназначенных для этого утолщенных стенах, согласно проектов домов.
- Поэтому в малогабаритных ванных, как правило, прокладываются наружные полипропиленовые трубы, которые можно подобрать и белого цвета.
- Как хорошая альтернатива монтажа водопровода для квартиры – неглубокие штробы в имеющихся гипсовых армированных металлом кабинках, под тонкие металлопластиковые трубы, которые закрываются плиткой.
- Вариант, где есть место, – установка фальш-стены из гипсокартона, за которой прячутся все коммуникации, – но дело довольно трудоемкое.
- Еще вариант – прокладка трубопровода в стяжке или за отделкой потолка, откуда и будет вестись наружная вертикальная разводка по стенам.
Как делаются штробы и размечаются трубопроводы на практике – можно посмотреть видео…
Электропроводка ванной комнаты — Fine Homebuilding
Руководства по проектам Fine Homebuilding
Электропроводка
How-To
Электрик Клифф Попеджой объясняет передовые методы прокладки проводов, забивания коробок гвоздями и установки светильников.
Клиффорд А. Попеджой
Выпуск 249 — февраль/март 2015 г.
Краткое описание: Прокладка электрического кабеля, установка коробок для розеток и выключателей и подготовка коробок — это процесс, известный электрикам как черновая проводка.
Это необходимый компонент любого нового строительства или пристройки, и с небольшим руководством, с которым могут справиться даже домовладельцы с ограниченным бюджетом. Электрик Клифф Попеджой выбрал типичную ванную комнату, чтобы проиллюстрировать тонкости проводки в соответствии с нормами. Он обсуждает необходимость планировать расположение розеток, выключателей и светильников. На рисунке показано, как с помощью нескольких дополнений, помимо минимальных требований к коду, можно улучшить комфорт и функциональность ванны. После краткого описания различных типов электрических коробок он демонстрирует установку и размещение выключателей и розеток, комбинации вентилятора и светильника и встроенного светильника. Он показывает свои методы прокладки кабеля, объясняет разницу между калибрами кабеля и требования к креплению кабеля. Наконец, он показывает, как подключить три распределительных щита к домашней линии с панели. Советы включают в себя рекомендуемые сверла, зачистку кабельных оболочек, продуманную маркировку проводников и способы расчета нагрузки цепи.
Video Extras: Как подключить электропроводку в ванной
Если вы хотите вложить немного капитала в дом или пристройку, которую вы строите, вы можете подумать о том, чтобы взять на себя работу по черновой электропроводке: установка коробок, прокладка кабеля, и подготовка коробов перед поклейкой гипсокартона. Если стены открыты, это простая работа, и большинство строительных отделов разрешают домовладельцам делать электропроводку самостоятельно. Задача установки основного сервисного щита сложная и лучше доверить ее профессиональному электрику, но вы сэкономите деньги, выполнив остальную работу самостоятельно. И нет лучшего места для начала, чем ванная комната, пространство, которое довольно плотно с электрическими потребностями, но не слишком сложно. Недавно я подключил небольшую ванную комнату, которая была частью нового дома № 9.Дом 0013 Habitat for Humanity в Сакраменто, Калифорния. Детали работы демонстрируют необходимые шаги по прикреплению коробок, прокладке проводов и выполнению предварительных соединений.
Требования к схеме и кодам
Как и в любом хорошем строительном проекте, вы должны начать с плана. На плане, обычно создаваемом архитектором или дизайнером, указано, где должны быть расположены светильники, розетки, выключатели и другие приспособления. Это также лучшее место для проверки соответствия пространства коду.
В соответствии с Национальным электротехническим кодексом (NEC) и местными нормами, основанными на NEC, освещение, вентилятор и розетки в одной ванной комнате могут питаться от одной 20-амперной цепи или от всех розеток в доме. питается от 20-амперной цепи. В последнем сценарии светильники и вентиляторы в ванной подключены к универсальным 15-амперным цепям. любой вариант не идеален.
Один ручной фен сам по себе может привести к перегрузке 20-амперной цепи, поэтому я всегда подключаю каждую дуплексную розетку к отдельной 20-амперной цепи, а вентиляционный вентилятор и свет — к отдельной 15-амперной цепи. схема.
Если вы сомневаетесь в емкости цепи, выполните расчеты нагрузки, чтобы убедиться, что вы не перегружаете ее.
Все розетки для ванных комнат должны иметь защиту от замыканий на землю. Большинство инспекторов хотят видеть розетки на уровне прилавка или выше, хотя в коде не указана высота. Кодекс требует дуплексного выхода в пределах 36 дюймов от края каждой раковины. Если есть двойная раковина, поставьте отвод между ними. Рассмотрите возможность установки пары дуплексных розеток возле каждой раковины, если, например, фен или плойка являются частью утренней рутины. Я настоятельно рекомендую использовать отдельную 20-амперную цепь для каждой розетки или даже 20-амперную цепь для каждой дуплексной розетки. Здесь я установил две розетки, каждая на свою 20-амперную цепь.
From Fine Homebuilding #249
Для получения дополнительных фотографий, рисунков и подробностей нажмите кнопку View PDF ниже.
Просмотреть PDF
Предыдущий:
Подключение основного набора
Следующий:
Как провести электропроводку в ванной: составьте план в соответствии с нормами
Направляющая
Электропроводка
Глава
Черновая обработка
Электропроводка
Проводка
Надежное, соответствующее нормам руководство от профессионалов по безопасной работе с любым проектом электропроводки
Посмотреть руководство по проекту
Просмотреть все руководства по проектам »
Станьте участником и получите неограниченный доступ к сайту, включая
Руководство по электромонтажным работам.
Начать бесплатную пробную версию
Работа с электричеством
Инструменты и материалы
Розетки и выключатели
Освещение и вентиляторы
Дизайн освещения
Установка освещения
Фанаты
Грубый
Наружная проводка
Основы
Магазины
Установка освещения
Панели и подпанели
Электрическая проводка ванной комнаты
» Домашняя электропроводка
» Справочник по электропроводке
» Основная электропроводка в жилых помещениях
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Итого: Подробные фотографии и схемы электропроводки в ванной комнате с требованиями к коду для большинства новых или реконструируемых проектов*. |
Узнайте, чем делятся другие, на Спросите электрика:
Отличная информация, жаль, что я не нашел ее раньше. Майк из Рочестера, Нью-Йорк
Как установить электропроводку в ванной
Видео по электромонтажу
Установка выключателя блокировки генератора
ПРИМЕЧАНИЕ. Список всех моих полезных видео
Будет отображаться в конце этого видео
Так что продолжайте смотреть, а я помогу вам подключить правильно!
Загляните на мой канал YouTube:
» Спросите электрика «
и подписывайтесь!Требования кодекса и спецификации энергоэффективности теперь включают энергосберегающий дизайн, а также функции безопасности, которые помогают защитить вас и вашу семью, пока вы наслаждаетесь своим недавно завершенным проектом ванной комнаты.
На что следует обратить внимание:
Красивые дополнения и улучшения вашей ванной комнаты могут повысить стоимость вашего дома, предоставляя вам налоговые льготы. Налоговые льготы могут быть предоставлены вашей местной электроэнергетической компанией.Некоторые местные правила требуют установки люминесцентных светильников во время нового строительства и реконструкции.
Для получения дополнительной информации обратитесь к местному поставщику электроэнергии или в агентство*.стиль=»очистить: слева»>
Чертеж ванной комнаты и схема электропроводки |
| Домашняя электропроводка для ванных комнат — Plan Design by: Heidi Agler Требования кодекса и спецификации энергоэффективности теперь включают следующие методы в проект новой или реконструированной ванной комнаты. |
Ванная комната Требования к электрическим нормам | |
| Домашняя электропроводка для освещения ванных комнат должна быть либо: на диммерных выключателях, предусмотреть «ручное включение». датчик присутствия», или полностью люминесцентное освещение. | |
| Ванная комната розетки должны питаться как минимум от одной ответвленной цепи на 20 ампер. Эта цепь не должна иметь других розеток, кроме розеток для ванных комнат. Розетки в ванной должны быть защищены устройством GFCI. Подробнее об устройствах GFCI. | |
Все вытяжные вентиляторы в ванных комнатах должны обеспечивать не менее 5 воздухообменов. в час. Подробнее о вытяжных вентиляторах для ванн. | |
| Гидро массажные ванны и связанные с ними электрические компоненты должны иметь GFCI — прерыватель цепи замыкания на землю. Все электродвигатели должны быть легко доступны для обслуживания. | |
| Наслаждайтесь своей ванной комнатой с этими идеями по улучшению |
| Безопасность, комфорт и практичность — Варианты проекта великолепной ванной комнаты |
Дополнительные варианты электропроводки в ванной |
| Домашняя электропроводка для ванных комнат Обрыв цепи замыкания на землю — защищенные розетки |
ВентиляцияВытяжной вентилятор |
ОсвещениеОсвещение туалетного столика с ползунковым диммером |
КрасотаЗеркало для макияжа с подсветкой |
Комфорт и расслаблениеДжакузи |
ЭнергосбережениеДатчик присутствия — идеально подходит для использования с вытяжными вентиляторами |
|
У каждого свой отдельный переключатель. В ванной установлена одна розетка GFCI. GFCI имеет две пары проводов; одна пара (горячая) подключается к разъемам LINE на разъеме GFCI. Второй комплект проводов подключается к секции НАГРУЗКИ. С GFCI вроде все в порядке.
Удаление поврежденных компонентов схемы и замена их компонентами с такими же характеристиками обычно решает проблему и восстанавливает питание схемы.
Во время работы сауны один из детей включил стиральную машину, и она сработала. Я переустановил автоматический выключатель, но теперь у меня нет питания на вентиляторе освещения в гостиной внизу. На восточной стене гостиной две розетки обесточены, а выключатель света в ванной на нижнем этаже обесточен. Я снял и заменил автоматический выключатель, а также снял и заменил обе розетки в гостиной. Я также заменил выключатель света в ванной, но все равно нет электричества? Все остальные розетки работают в гостиной внизу.
|
| ||||||||
