Складные козлы своими руками + видео и варианты от читателей-мастеров | Своими руками
Содержание ✓
- ✓ Для изготовления складных козлов нам понадобится:
- ✓ Складные козлы своими руками – фото
- ✓ КОЗЛЫ СВОИМИ РУКАМИ – СОВЕТЫ И ИДЕИ ОТ ЧИТАТЕЛЕЙ
- ✓ КОЗЛЫ СВОИМИ РУКАМИ – ВИДЕО ВАРИАНТЫ
«Изюминка» этих козел — третья пара ног.
Благодаря их асимметричной форме удобно распиливать на чурбаки даже короткие брёвна. Такие козлы помогут заготовить на зиму изрядный запас дров для печки или камина.Изготовлены они из строганых брусков. Подвижное соединение ножек обеспечивается при помощи болтов М10. По окончании работы козлы складывают, экономя тем самым место при их хранении в подсобном помещении.
Для изготовления складных козлов нам понадобится:
Из строганых деревянных брусков сечением 35 х 55 мм:
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
- 6 ножек длиной 1100 мм;
- 4 перемычки длиной 900 мм.
Прочее: 24 шурупа 5 х 70 мм;
- 3 оцинкованных болта М10 с полукруглой головкой с «усом»;
- 6 гаек М10 с шайбами.
Складные козлы своими руками – фото
Складные козлы имеют три пары ног. Осью шарнира и одновременно деталью, соединяющей ножки, служит болт М10 с гайкой. Шайбы делают соединение подвижным, несмотря на сильную затяжку гаек.
С наружной стороны ножки вставляют болт с полукруглой головкой с «усом». Затем на болт надевают шайбу, а после этого — вторую ногу. Сверху надевают ещё одну шайбу и накручивают две гайки.
Строганые бруски-перемычки связывают три пары ножек в единую конструкцию и одновременно являются упорами, которые ограничивают раствор ножек козлов. Бруски крепят к ножкам шурупами.
Так выглядят собранные козлы. Кромки упорных брусков немного скашивают, чтобы ножки ложились на всю поверхность кромки, не заминая рёбра.
Ссылка по теме: Раскладные козлы своими руками
Складные козлы – чертеж
Козлы своими руками – размеры
СКЛАДНЫЕ КОЗЛЫ своими руками!
Watch this video on YouTube
КОЗЛЫ СВОИМИ РУКАМИ – СОВЕТЫ И ИДЕИ ОТ ЧИТАТЕЛЕЙ
ЭРГОНОМИЧНЫЕ КОЗЛЫ СВОИМИ РУКАМИ
Если вам предстоит распилить для печи или камина большое количество брёвен на чурбаны одинаковой длины, то вас выручат универсальные козлы, показанные на фото.
Они имеют длину —130 см и весят всего 12 кг. Несмотря на это козлы очень устойчивы за счёт широких опор, которые сделаны из стальных труб сечением 40×40 мм. Из этих же труб сделаны продольная балка, а также опоры, к которым крепят на болтах лапы, вырезанные из стального рифлёного листа толщиной 1,5 мм.
К нижним концам внутренних опор приварены отрезки труб прямоугольного сечения 40×80 мм, служащие для крепления их болтами к продольной балке. Эти отрезки сделаны в виде обжимных хомутов, каждый из которых притягивается к продольной балке двумя болтами. Сверху на балку кладут деревянный брусок сечением 40×40 мм, который предохраняет от случайного касания цепи бензопилы продольной балки.
Сбоку козел приварена стальная площадка, на которую можно поставить бензопилу во время отдыха.
Козлы, о которых мы рассказали, — разборные, позволяющие отрегулировать промежуточные опоры для разделки бревна на чурбаны разной длины. Закончив заготовку дров, козлы можно разобрать и компактно сложить в отведённое для этого место.
Но можно сделать козлы стационарными, сварными и большей длины, например, трёхметровыми.
Эргономичные козлы для дров своими руками
Эргономичные козлы распределяют нагрузку бревна на опоры, количество которых равно количеству отпиленных чурбанов.
КОЗЛЫ СВОИМИ РУКАМИ – ВИДЕО ВАРИАНТЫ
Складные козлики, чертёж.
Watch this video on YouTube
Всё ГЕНИАЛЬНО И ПРОСТО!!! Козлы столярные.
Watch this video on YouTube
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Раскладной козел своими руками » Самоделки Своими Руками – Сделай Сам (чертежи, руководства)
Если вы колете дрова только в небольших количествах, например, для дачи или коттеджа, то вам необходим народный так называемый «козел» На нашем сайте мы ранее публиковали конструкции козлов, но раскладных еще не было.
Ведь это удобно, попилил дрова, сложил козел и убрал на своем место. Как сделать козла своими руками смотрим далее.
Козел можно сложить в очень компактную форму с размерами всего 1300 × 900 × 110 мм
Пошаговая инструкция по изготовлению козла своими руками
1. Сверление
Сделайте потай в том месте где будет ось. От края сверху отступите 33 см. Ручной дрелью с фрезой сделайте не глубокие отверстия диаметром от 25 мм до 50 мм. Такие операции проделайте со всеми ножками.
2. Отверстия для оси
Центральное отверстие просверливают сверлом на 18 мм, в центре потая. На таком же расстоянии от конца, как в первом пункте, просверлите и другие ножки.
3. Обработка деталей
Деревянные элементы козла обработайте переработкой и оставите до полного высыхания.
С такой обработкой ваше изделие прослужит намного дольше.
4. Подготовка к закрутке шурупов
По две пары шурупов привинчены в поперек планок (первая пара 25, 330 и 875 мм, вторая пара 25, 345 и 875 мм от края).
5. Скручиваем часть козла
Прикручиваем планки к ножкам козла как показано на фото. Среднюю ножку прикручиваем, отступив от края 200мм.
6. Установка
Процедуру повторяем с второй частью козла, но только с одной планкой. Далее обе половинки складываем друг в друга. Теперь связать оставшуюся планку с другой частью.
7. Вставка резьбовой шпильки
Сложить козел и поставить на свои ноги. Через просверленные отверстия в верхней части вставляем резьбовую шпильку.
8.
Гайки и шайбы
С обеих сторон должны быть крупные шайбы с максимальным диаметром 50 мм и внутренним диаметром 16 мм.
9. Обрезка
Выступающий конец резьбового стержня обрезать угловой шлифовальной машиной.
10. Распорка
Слесарям мы заказали сделать шарнир гибкого соединения. Длина каждого плеча составляет около 30 см, таким образом, в общая длина 60 см. Отверстия на краю должны быть с фасками.
11. Завершение
Прикручиваем шарнирную распорку в нижней части центральных ножек на расстоянии. Козел готов.
СОВЕТЫ
Выступающие детали
Отверстия диаметром 50 мм должно быть достаточно глубоко. Убедитесь, что стержень с резьбой в любом случае не должен выступать за край сложенного козла, так что бы не было возможности зацепиться шиною бензопилы за стержень или гайку.
От случайного раскручивания
На резьбовом стержне лучше применить контргайки. Если вы используете часто, каждый раз перед использованием, проверьте соответствующую надежность.
Использования козла
Безопасность при распиловке прежде всего! При работе используйте защитное оборудования, включая защитные очки и средств защиты органов слуха!
Хранение
Складывающиеся козлы всегда хранятся под навесом, так что бы не попадал ни дождь, ни снег. Храните его в безопасном месте, вдали от детей! Козлы своими руками на сайте umeltsi.ru.
Складывание козлов своими руками | Своими руками
Многие дачники используют печное отопление: у кого-то в доме печь, у кого-то в хозблоке, у кого-то чугун отапливает теплицу весной и осенью, а у кого-то гордость всех дачников на участке — ванна!
А для топки печей нужно топливо. Для кого-то это не проблема: если денег много, привезут любые дрова, напиленные и наколотые — только плати. Но у большинства садоводов, особенно у пенсионеров, такой возможности нет, и поэтому сырые осиновые бревна возят на тачках и самодельных телегах из ближайшего леса.
Благо поваленных деревьев в Подмосковье полно, брать не лень.
У лесников руки не доходят до санитарной уборки леса, но у пенсионеров есть время помочь не только самому лесу, но и позаботиться о себе.
Дрова бесплатно, но это тяжелая работа.
ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>
Чтобы хоть как-то облегчить, предлагаю легкий складной аппарат (козлы), с которым можно ходить в лес и рубить дрова на месте.
А на сайте моя «козочка» — незаменимый помощник. Нужно резать водопровод или резать углы для теплицы — пожалуйста! А если нужно уничтожить разросшийся сад? Без проблем. Привезли на объект козу, установили, закрепили на ней объект обработки — проблема решена. Или сосед попросит дерево выкорчевать пилой, водопроводом — опять прибор поможет.
Прост в изготовлении: из сосновой (предпочтительно) доски толщиной не менее 30 мм вырезаются заготовки: 30х50х800 мм (4 шт.), 30х70х1000 мм (2 шт.) и 30х70х1100 мм {4 шт. .). Вырезанные заготовки обрезаются с двух сторон.
Чтобы защитить их от гниения, я пропитал их антисептиком. Впитав антисептик, можно красить в любой цвет, кому какой по вкусу.
Затем из этих заготовок изготавливаются две рамки — левая и правая (рис. 1). Фасонные и окрашенные заготовки в рамах крепятся с помощью 9Гвозди 0*100 мм. Закрепленные таким образом рамы сводят вместе: правая рама вставляется в левую (рис. 2).
Размечено и просверлено в сборе с обеих сторон отверстия Ф8 м под болты М 8×80 мм (2 шт.) с шайбами (поз. 1 рис. 2). Желательно использовать мебельные болты, чтобы избежать проворачивания). Центральные, вертикальные бруски (поз. II) сверлят под болт М 5×65 мм. (Вместо болта М5 можно использовать гвоздь 100 мм с изгибом 90°.)
Смотрите также: Баня своими руками – варианты строительства

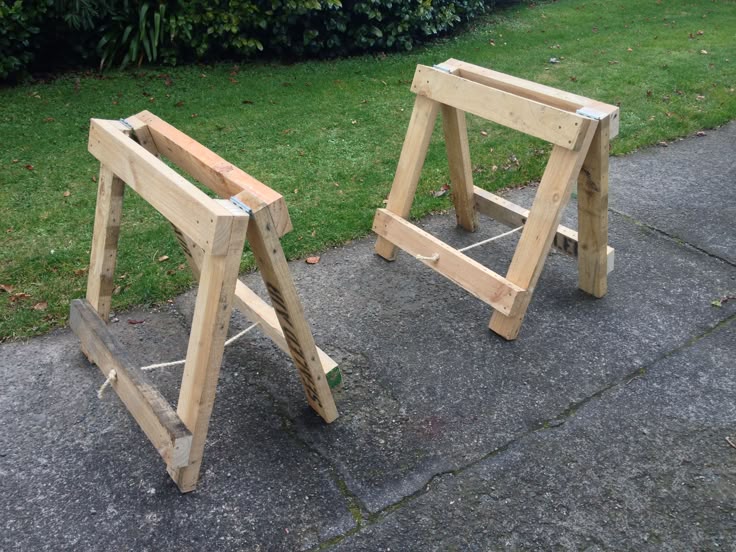

Один хорошо, а два лучше
На таком приспособлении (рис. 3) я пилил бревна диаметром 200 мм и длиной 2,5 м. Можно и дольше, если сил хватит. Важно, чтобы бревно, поставленное на «козу», располагалось на ней без перекосов, не вызывая опрокидывания.
Затем с помощью электропилы или поперечной руки начинаем распиливать бревно по частям по одной: то одну, то другую, не перемещая бревно вдоль приспособления.
«Козел» хранится в сложенном виде под навесом, а на зиму его можно убрать в сарай.
Складывание козлов своими руками: чертежи
В случае расширения фронта работ (при выполнении их с помощниками) целесообразно изготовить «козла» сразу в двух экземплярах. А если вы хотите посидеть с гостями на свежем воздухе где-нибудь в уголке сада, в тени деревьев, две «козочки», накрытые столешницами, прекрасно послужат вам в качестве легкого переносного обеденного стола.
Сделать столешницу можно из обрезной доски толщиной 40 мм. Ширина может быть любой. Длину столешницы определите сами, исходя из предполагаемого количества человек и удобства их размещения за столом. Ширина столешницы должна быть не менее 850 мм.
Обработайте доски (заготовку) рубанком, сложите их между собой и закрепите двумя строганными брусками 30х70х720 мм.
Поперечины столешницы можно сделать деревянными нагелями 06-8 мм с применением универсального клея ПВА или саморезов. Я предпочитаю нагели из цельного дерева.
Собранная таким образом столешница торцы досок окончательно выравниваются, а затем закругляются углы. Верхнюю поверхность окончательно выравнивают рубанком, затем шлифуют шлифовальным кругом, закрепленным в электродрели, или шлифовальной машинкой.
Поверхность должна быть гладкой, без шероховатостей.
По окончании отделки поверхность столешницы следует пропитать антисептиком или сразу окрасить.
Для предотвращения бокового смещения столешницы, установленной на козлах, на нижней плоскости ее закрепляют гвоздями (при помощи универсального клея ПВА или саморезов) деревянных брусков размером 30х30х200 мм (рис. 4).
Чтобы придать дачному обеденному столу естественный и в то же время оригинальный вид, его можно дополнить переносными сидениями из обрезков осиновых бревен.
Куски 0250-300 мм очистить от коры, грязи и длинных сучков.
Короткие можно оставить округляя. Количество и высоту бревен следует определять, исходя из предполагаемого состава гостей: для детей бревна должны быть выше.
Для удобства выполнить канавку в верхней части канавки для рук (рис. 4). Поверхности верхних торцов выравнивают и шлифуют. Затем дважды пропитывают антисептиком, а после его впитывания окрашивают.
От дождя переносной стол можно накрыть обычной пленкой, убрав бревна под столешницу, а на зиму разобрать и отнести в сарай.
Автор: В.П. Акимов Москва
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Подписывайтесь на обновления в наших группах и делитесь.
Давайте дружить!
Сборка собственного складного доильного зала для коз – Новости Матери-Земли
Руководство Стори по выращиванию молочных коз (Стори, 2018 г.
) Джерри Беланджера и Сары Томсон Бредесен учит начинающих поселенцев принимать разумные решения, когда дело доходит до выращивания молочных коз. Это руководство научит вас всему, что нужно для успешного выращивания молочных коз в домашних условиях, от изучения основных терминов, касающихся коз, до содержания счастливого и здорового стада. Следующий отрывок представляет собой их план строительства собственного складного доильного зала для коз.
Материалы
Для платформы
• Две половицы 1 × 8 × 42 дюйма
• Две планки 1 × 4 × 15 дюймов
• Одно сиденье 1 × 8 × 32 дюйма
• Одна ножка 1 × 4 × 15 дюймов для платформа
• Одна ножка 1 × 4 × 14 дюймов для сиденья
Для стойки
• Две доски (стойки) 1 × 6 × 46 дюймов
• Две верхние планки 1 × 4 × 14 дюймов
• Две 1 × 4 × 14 дюймовые планки дюймовые нижние планки
• Одна фанера 3/4 × 14 × 14 дюймов для держателя кормушки
Крепеж
• Шурупы (или гвозди) (1-1/4 дюйма и 2-1/4 дюйма)
• Две 4-дюймовые Т-образные петли для ножек
• Две 4-дюймовые петли для ремешка для стойки
• Две 3-дюймовые петли для ремня для держателя кормушки
• Две 5-дюймовые петли для тяжелых ремней для платформы
• 1 крюк с 2 проушинами для стойки и подставки
• 1 крюк с проушиной для держателя кормушки
Мы использовали откидную настенную навесной доильной стойке, подобной этой, уже более 40 лет, и мы настоятельно рекомендуем ее.
Он более удобен в использовании, чем обычная скамья (без сиденья), а функция складывания значительно экономит место. Его можно построить за пару часов менее чем за 60 долларов.
Если, как и у большинства поселенцев, у вас есть «сокровищница» переработанных пиломатериалов, единственным расходом будет оборудование. В отличие от большинства доильных стендов, этот состоит из двух частей: платформы для козы с сиденьем для дояра и стойки, удерживающей голову козы и удерживающей кормушку.
Важное примечание: Номинальный размер подставки составляет 42 дюйма (1 метр) в длину и 15 дюймов (0,3 метра) в ширину, но размер можно отрегулировать в соответствии с вашими козами или материалами, которые могут быть у вас под рукой. Также напомним, что размеры современных пиломатериалов не соответствуют названиям. Например, плата 1 × 6 на самом деле имеет размеры 3/4 дюйма × 5-1/2 дюйма. Такие детали не критичны для данного проекта.
Сборка платформы
1.
Положите две половицы размером 1 × 8 × 42 дюйма бок о бок (шероховатой стороной вниз, если вы используете грубую древесину, у которой одна сторона лучше другой).
2. Поместите планку 1 × 4 × 15 дюймов на расстоянии 1 дюйм от каждого конца половиц, как показано на рисунке.
3. Прикрепите планки к половицам с помощью шурупов или гвоздей, убедившись, что они не проходят через пол. Если ногти торчат, согните их и хорошо закрепите.
4. Положите доску сиденья размером 1 × 8 × 32 дюйма поверх платформы так, чтобы один угол выступал за платформу примерно на дюйм, а другая сторона находилась на одном уровне с шипом (см. рисунок). Угол сиденья не имеет большого значения, но этот метод дает хороший угол для большинства дояров.
5. Отметьте сиденье линией разреза вдоль шипа, как показано на рисунке. Обрежьте доску сиденья, чтобы она плотно прилегала к шипу. Обрежьте другой лом.
6.
Закруглите конец сиденья и закрепите его на платформе так же, как вы сделали шипы.
7. При желании сузьте ножки, как показано, или оставьте их квадратными. Обратите внимание, что одна нога длиннее другой.
8. Прикрепите ножку 1 × 4 × 15 дюймов к нижней части платформы рядом с задней планкой с помощью 4-дюймового Т-образного шарнира.
9. Закрепите ножку размером 1 × 4 × 14 дюймов рядом с концом сиденья с помощью другой Т-образной петли, как показано на рисунке.
Изготовление стойки
1. Положите две доски 1 × 6 × 46 дюймов на расстоянии около 4 дюймов друг от друга или так, чтобы они совпадали с шириной платформы минус 1 дюйм (если вы изменили размеры платформы, внимательно проверьте это, или проушина винта, которая удерживает стойку на платформе, не будет выровнена должным образом. Разница в 1 дюйм позволяет стойке складываться над платформой). Для большинства коз достаточно места для шеи в стойке от 3 1/2 до 4 дюймов (от 9 до 10 сантиметров).
2. Привинтите или прибейте две планки размером 1 × 4 × 14 дюймов сверху и две снизу стойки (вам потребуется по две планки на каждый конец, чтобы стойка могла складываться над платформой, когда она не открыта для использования) ).
3. Отцентрируйте и нарисуйте 8-дюймовый круг чуть ниже верхней планки. Вырежьте, как показано.
4. Отцентрируйте, начертите и вырежьте круг из доски размером 3/4 × 14 × 14 дюймов, который будет удерживать кормушку. Размер поддона, который вы собираетесь использовать, будет определять размер круга.
5. Прикрепите две 4-дюймовые петли ремня к верхней и нижней скобам, как показано на рисунке.
6. С помощью двух 3-дюймовых ленточных петель прикрепите держатель кормушки к другой стороне примерно в 22 дюймах от нижней части стойки. Прикрепите петли к нижней стороне держателя кормушки.
Установка подставки
1.
Сначала вы прикрепите платформу к стене. Определите, где находятся шпильки стены, и соответствующим образом разместите петли. Прикрепите две 5-дюймовые петли ремня к платформе.
2. Убедитесь, что платформа выровнена, прежде чем прикреплять ее к стене. Вместо того, чтобы измерять расстояние от пола до петель или от пола до платформы, выровняйте платформу, прежде чем отмечать, где петли будут прикреплены к стене, так как пол может быть неровным. Например, если пол наклонен от стены, петли могут располагаться на расстоянии менее 15 дюймов от пола.
3. Закрепите шарниры платформы на шпильках стены.
4. Прикрепите стойку к стене. Убедитесь, что верхняя часть нижней планки стойки плотно прилегает к нижней стороне платформы для поддержки. Кроме того, не забудьте оставить зазор в 1 дюйм между стойкой и стеной (вам нужен этот зазор, чтобы закрыть стойку над платформой, когда устройство сложено; поэтому стойка на 1 дюйм уже платформы).
