Радиаторный ключ — виды, размеры, как сделать своими руками: tvin270584 — LiveJournal
Если собираетесь произвести ремонт радиатора, добавить или убрать у него лишние секции, тогда вам понадобится ниппельный ключ для радиатора. В статье мастер сантехник расскажет, о видах таких ключей, а также особенности изготовления их самодельных вариантов.
Виды работ с радиаторами отопления
В настоящее время во многих квартирах установлены современные биметаллические или алюминиевые радиаторы отопления. Такие агрегаты могут быть монолитными и секционными. Разница заключатся в том, что в секционных моделях возможен монтаж и демонтаж отдельных стандартных секций.
Подобные устройства специально спроектированы так, чтобы разбираться максимально легко. Поэтому добавление/снятие отдельных участков можно осуществлять не только в целях ремонта и замены поврежденных элементов, но и для регулировки теплового баланса помещения.
Добавление секций увеличит среднюю температуру в комнате, а их снятие – снизит.
Почти все модели старых чугунных радиаторов, устанавливавшихся еще в советское время, теоретически предусматривают возможность свободного съема или добавления отдельных модулей.
На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного демонтажа.
Особенности инструмента
Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу. Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой.
При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий.
Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.
Классификация
По способу изготовления ключи для радиаторов отопления можно разделить на самодельные и изготавливаемые промышленным способом. Промышленные инструменты часто имеют на себе насечки, соответствующие стандартной длине секции и позволяющие легко осуществлять монтажные работы.

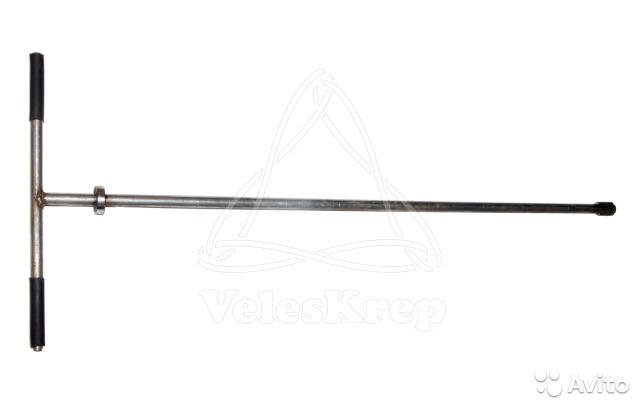

По форме различают прямые и Т-образные ключи. К нерабочему концу Т-образного инструмента присоединен отрезок металлического прута, который используется как рукоятка при вращении ключа. Прямые ключи на нерабочем конце имеют «петельку», применяемую для вставления металлического прута, позволяющего создать рычаг.
По виду радиаторов, для которых возможно применение ключа, они подразделяются на:
- Используемые для современных радиаторов;
- Используемые только для старых чугунных моделей;
- Комбинированные (для монтажа ниппелей всех существующих на сегодня типоразмеров).
Различия по размеру рабочей части
Главным различием между ключами для разных типов радиаторов являются размеры рабочей части. «Лопатка» ключей, применяемых для современных отопительных устройств, рассчитана на ниппели с внутренним диаметром 25 мм и размером резьбы 1 дюйм, поэтому ее длина должна составлять не менее 30 мм, ширина – 23 мм, а толщина – 6 мм.
«Лопатка» для ключа, применяемого для чугунных батарей, рассчитана на ниппели с резьбой в 5/4 дюйма, поэтому должна иметь длину от 30 мм, ширину 25 мм и толщину 8 мм. Комбинированные ключи обычно устанавливаются в «трещотку». Они имеют ступенчатую рабочую часть с несколькими стандартными размерами, например, 3/8, 1/2, 3/4, 1 и 5/4 дюйма, расположенными в форме «елочки». Такие ключи производятся только промышленным способом.
Как сделать самостоятельно
Чтобы сделать радиаторный ключ своими руками, сначала нужно найти подходящий отрезок металлической арматуры. Размер отрезка следует подбирать так, чтобы длина готового ключа составляла не менее половины длины радиатора, с которым предполагается работать, плюс 30 см (для демонтажа 7-секционных алюминиевых/биметаллических радиаторов достаточно ключа длиной 69 см).
Для изготовления инструмента понадобятся автоген, молот и наковальня. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления. После этого на наковальне с помощью молота куют «лопатку». Операцию следует повторять несколько раз до формирования рабочей части нужных размеров. Доводку можно осуществлять с помощью болгарки или шлиф-машины.
Полезно при доводке иметь пример используемого в радиаторе ниппеля, «примеряя» к нему изготавливаемый инструмент.
Чтобы сделать Т-образный ключ, достаточно приварить перпендикулярно к противоположному от рабочего концу пруток длиной от 20 см. Для самостоятельного изготовления ключа с «петелькой» нужно взять чуть более длинную заготовку и, нагрев автогеном, изогнуть ее с помощью клещей. Не забывайте приварить изогнутый край.
Видео

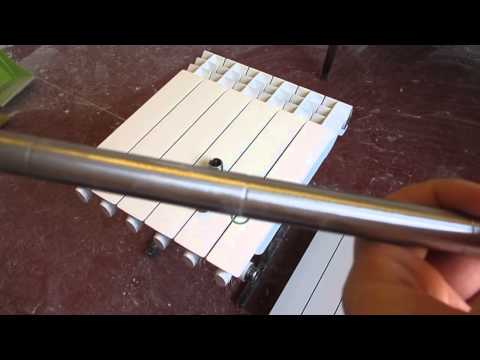

В сюжете — Пошаговая инструкция скручивания и раскручивания алюминиевого радиатора автономного отопления состоящей из нескольких секций

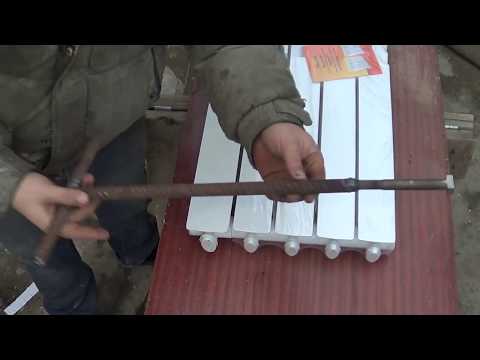

В сюжете — Делаем ключ для сборки радиаторов отопления своими руками
В сюжете — Как выковать ключ для батарей-радиаторов
В сюжете — Как сделать ключ для разборки радиаторов отопления
Советы по применению
Учтите, что демонтаж секций современных радиаторов требует меньше усилий, чем работа с их чугунными аналогами.
Если крепления чугунных радиаторов слишком сильно «прикипели», перед демонтажем стоит разогреть их паяльной лампой. Также помните, что уже изготовленный ключ всегда можно довести «по месту» с помощью болгарки.
В продолжение темы посмотрите также наш обзор Как устранить засор радиатора отопления
Источник
https://santekhnik-moskva.blogspot.com/2020/02/Radiatornyy-klyuch.html
Радиаторный ключ — виды, размеры, как сделать своими руками — Мастер — 14 февраля — 43861044290
Если собираетесь произвести ремонт радиатора, добавить или убрать у него лишние секции, тогда вам понадобится ниппельный ключ для радиатора. В статье мастер сантехник расскажет, о видах таких ключей, а также особенности изготовления их самодельных вариантов.
Виды работ с радиаторами отопления
В настоящее время во многих квартирах установлены современные биметаллические или алюминиевые радиаторы отопления.
Такие агрегаты могут быть монолитными и секционными. Разница заключатся в том, что в секционных моделях возможен монтаж и демонтаж отдельных стандартных секций.
Подобные устройства специально спроектированы так, чтобы разбираться максимально легко. Поэтому добавление/снятие отдельных участков можно осуществлять не только в целях ремонта и замены поврежденных элементов, но и для регулировки теплового баланса помещения. Добавление секций увеличит среднюю температуру в комнате, а их снятие – снизит.
Почти все модели старых чугунных радиаторов, устанавливавшихся еще в советское время, теоретически предусматривают возможность свободного съема или добавления отдельных модулей.
На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного демонтажа.
Особенности инструмента
Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу. Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой.
При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий.
Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.
Классификация
По способу изготовления ключи для радиаторов отопления можно разделить на самодельные и изготавливаемые промышленным способом. Промышленные инструменты часто имеют на себе насечки, соответствующие стандартной длине секции и позволяющие легко осуществлять монтажные работы.
По форме различают прямые и Т-образные ключи.
К нерабочему концу Т-образного инструмента присоединен отрезок металлического прута, который используется как рукоятка при вращении ключа. Прямые ключи на нерабочем конце имеют «петельку», применяемую для вставления металлического прута, позволяющего создать рычаг.
По виду радиаторов, для которых возможно применение ключа, они подразделяются на:
- Используемые для современных радиаторов;
- Используемые только для старых чугунных моделей;
- Комбинированные (для монтажа ниппелей всех существующих на сегодня типоразмеров).
Различия по размеру рабочей части
Главным различием между ключами для разных типов радиаторов являются размеры рабочей части. «Лопатка» ключей, применяемых для современных отопительных устройств, рассчитана на ниппели с внутренним диаметром 25 мм и размером резьбы 1 дюйм, поэтому ее длина должна составлять не менее 30 мм, ширина – 23 мм, а толщина – 6 мм.
«Лопатка» для ключа, применяемого для чугунных батарей, рассчитана на ниппели с резьбой в 5/4 дюйма, поэтому должна иметь длину от 30 мм, ширину 25 мм и толщину 8 мм.
Комбинированные ключи обычно устанавливаются в «трещотку». Они имеют ступенчатую рабочую часть с несколькими стандартными размерами, например, 3/8, 1/2, 3/4, 1 и 5/4 дюйма, расположенными в форме «елочки». Такие ключи производятся только промышленным способом.
Как сделать самостоятельно
Чтобы сделать радиаторный ключ своими руками, сначала нужно найти подходящий отрезок металлической арматуры. Размер отрезка следует подбирать так, чтобы длина готового ключа составляла не менее половины длины радиатора, с которым предполагается работать, плюс 30 см (для демонтажа 7-секционных алюминиевых/биметаллических радиаторов достаточно ключа длиной 69 см).
Для изготовления инструмента понадобятся автоген, молот и наковальня. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления. После этого на наковальне с помощью молота куют «лопатку». Операцию следует повторять несколько раз до формирования рабочей части нужных размеров. Доводку можно осуществлять с помощью болгарки или шлиф-машины.
Полезно при доводке иметь пример используемого в радиаторе ниппеля, «примеряя» к нему изготавливаемый инструмент.
Чтобы сделать Т-образный ключ, достаточно приварить перпендикулярно к противоположному от рабочего концу пруток длиной от 20 см. Для самостоятельного изготовления ключа с «петелькой» нужно взять чуть более длинную заготовку и, нагрев автогеном, изогнуть ее с помощью клещей. Не забывайте приварить изогнутый край.
Видео
В сюжете — Пошаговая инструкция скручивания и раскручивания алюминиевого радиатора автономного отопления состоящей из нескольких секций
В сюжете — Делаем ключ для сборки радиаторов отопления своими руками
В сюжете — Как выковать ключ для батарей-радиаторов
В сюжете — Как сделать ключ для разборки радиаторов отопления
Советы по применению
Учтите, что демонтаж секций современных радиаторов требует меньше усилий, чем работа с их чугунными аналогами.
Если крепления чугунных радиаторов слишком сильно «прикипели», перед демонтажем стоит разогреть их паяльной лампой. Также помните, что уже изготовленный ключ всегда можно довести «по месту» с помощью болгарки.
В продолжение темы посмотрите также наш обзор Как устранить засор радиатора отопления
https://santekhnik-moskva.blogspot.com/2020/02/Radiatornyy-klyuch.html
https://www.facebook.com/groups/santehnikmoskva
https://tvin270584.livejournal.com/397766.html
https://zen.yandex.ru/media/id/6007c9d6e1be7a0d33505026/radi…
Как удалить воздух из радиатора без ключа
Удаление воздуха из радиатора — одна из самых простых задач, которые вы можете выполнить своими руками, когда речь идет о центральном отоплении. Если ваша система отопления включена, но один из ваших радиаторов кажется холодным вверху или вообще не нагревается, вполне вероятно, что воздух попал в верхнюю часть радиатора, и удаление воздуха может решить вашу проблему.
Но что, если вы потеряли ключ от радиатора и беспокоитесь, что у вас нет подходящего инструмента для стравливания радиации? Хотя ключи от радиатора легко доступны во всех магазинах DIY, и большинство из них имеют одинаковый размер, это не поможет, если вам нужно решить проблему с отоплением прямо сейчас! К счастью, есть еще один метод, который можно использовать на многих радиаторах, нуждающихся в удалении воздуха.
Альтернативные методы прокачки радиатора
Если у вас нет под рукой ключа от радиатора, то не все потеряно, так как в вашем наборе инструментов может быть что-то еще, что может помочь с прокачкой радиации. Это важно знать, поскольку возможность выпуска воздуха из радиаторов может помочь мгновенно решить проблемы холодного радиатора.
Наиболее популярной альтернативой радиаторному ключу является использование отвертки с плоской головкой. Большинство современных радиаторов, выпущенных за последние 5-10 лет, имеют небольшую выемку, позволяющую вставить плоскую отвертку в сливную пробку.
Взяв сосуд или ткань, чтобы собрать капли, прорезь на конце отвертки осторожно поверните против часовой стрелки. Если у вас в радиаторах остался воздух, вы услышите шипение выходящего воздуха. Как только шипение прекратится и начнет выходить вода, вы можете быстро закрутить сливную пробку, повернув отвертку по часовой стрелке.
Не для всех радиаторов можно использовать отвертку с плоской головкой, особенно для довольно старых конвекторов. В этой ситуации прокачать радиатор сложнее, но не невозможно — вы можете попробовать другие инструменты, такие как шестигранный ключ, небольшой гаечный ключ или плоскогубцы. Тем не менее, будьте очень осторожны перед использованием любого из этих приспособлений, так как вы можете нанести непоправимый ущерб сливной пробке. Даже если вам удастся открыть выпускной клапан и позволить воздуху выйти, вы можете с трудом закрыть его снова.
Если у вас нет ключа для прокачки радиатора и ваш радиатор не позволяет использовать отвертку с плоской головкой, подумайте, может ли эта проблема подождать, пока вы не получите ключ для прокачки.
Хотя невозможность решить проблему сразу разочаровывает, ключ для прокачки разработан специально для этой работы и поможет вам решить проблему, не повредив радиатор. Это действительно может стоить немного более длительного ожидания, чем выбор краткосрочного жесткого решения.
Все ли ключи для прокачки радиатора одинаковые?
Радиаторы, установленные за последние 30–35 лет, как правило, имеют стандартные метрические размеры, и вы можете купить радиаторный ключ, который подойдет ко всем радиаторам в вашем доме. Обычно у них есть один плоский конец, который вы можете держать между большим и указательным пальцами, а другой конец будет квадратным, чтобы вы могли вставить его в выпускной клапан.
В редких случаях в некоторых домах с очень старыми системами центрального отопления радиаторы имеют дюймовые пробки для выпуска воздуха, к которым не подходят современные ключи от радиаторов. Эти старые радиаторы все еще можно прокачать с помощью ключей имперских часов (ключи, традиционно связанные с заводом часов).
Размер часового ключа 12 (4,8 мм), вероятно, будет подходящим размером для очень старого радиатора, хотя стоит приобрести ключи размером 8–12, чтобы убедиться, что вы защищены.
Какой бы тип радиатора у вас ни был, стоит потратиться на один или два ключа для прокачки радиатора. Они не дорогие, но могут быть жизненно важным инструментом для правильной работы ваших радиаторов и повторного удовлетворительного обогрева вашей комнаты.
Как удалить воздух из радиатора за 5 шагов (резюме проекта)
- Практические советы и советы
Тепло работает, но один из радиаторов все еще ледяной. Не волнуйтесь — это распространенная проблема. Хорошо, что есть быстрое решение!
Фото: fotosearch.com
Теперь, когда температура падает, вы, возможно, включили отопление в своем доме только для того, чтобы обнаружить, что один (или несколько) ваших радиаторов горячей воды остается холодным. Если один радиатор не выделяет тепло, когда остальная часть вашей системы, кажется, работает нормально, ваша проблема может заключаться в попадании воздуха внутри радиатора — обычная проблема с водяным отоплением.
Прежде чем вызывать сантехника, попробуйте самостоятельно решить проблему, прокачав радиатор. Для этого требуется всего несколько простых шагов, а необходимые инструменты минимальны. Дать ему шанс! Вы быстро разогреете помещение.
Инструменты и материалы
- Рабочие перчатки
- Радиатор Ключ
- Чистящие ткани
- 1-галлон ведро
Фото: fotosearch.com
Шаг 1
Перед началом. выключен. Если вы оставите его включенным во время этого процесса, есть шанс, что вы на самом деле введете больше воздуха в систему.
Шаг 2
Затем найдите выпускной клапан радиатора. Этот небольшой клапан обычно расположен в верхней части одной стороны радиатора. Как только вы его найдете, вам понадобится ключ от радиатора. Если у вас его нет под рукой, вы можете приобрести его в ближайшем хозяйственном магазине. Вы также можете приобрести наборы ключей радиатора онлайн (см. пример на Amazon).
Строго говоря, ключ от радиатора не нужен.
В крайнем случае, вы можете попробовать использовать острогубцы, чтобы повернуть клапан. Кроме того, некоторые клапаны имеют прорези и подходят для плоской отвертки.
Шаг 3
Медленно поверните ключ радиатора (или плоскогубцы, или отвертку) против часовой стрелки примерно на пол-оборота, чтобы сбросить давление воздуха. Вы поймете, что это работает, если начнете слышать шипящий звук, когда захваченный воздух выходит из вашего радиатора — это просто звук выхода воздуха и поступления горячей воды. Не удивляйтесь, если из радиатора начнет капать немного воды. Просто возьмите сухую ткань (или небольшую миску) и используйте ее, чтобы собрать капли.
Advertisement
Шаг 4
Когда выпускной клапан внезапно выпускает непрерывный поток воды вместо более мелких, наполненных воздухом капель, вы поймете, что избавились от лишнего воздуха. Поверните выпускной клапан по часовой стрелке, чтобы затянуть его, и все готово!
Шаг 5
Повторите этот процесс на других радиаторах в вашем доме — даже на тех, которые работают нормально.
