Проводка в частном доме своими руками

Сегодня электрическая проводка является неотъемлемой частью дома. Относиться к ней нужно с особым вниманием. Естественно, что увеличение количества электроприборов в доме повышает нагрузку на электросеть. Ввиду этого необходимо регулярно ужесточать требования к элементам, из которых состоит электропроводка. Следовательно, необходимо ответственно подходить к вопросу выбора проводов, их монтажа и качество электротехнических изделий.

Существует два вида проводки в доме:

• Открытая.
• Скрытая.

В некоторых случаях допускается совместное использование двух типов. В данном случае такое решение принимается, если другого выхода нет. Любая электропроводка должна соответствовать нормам, предъявляемым к электробезопасности. Поэтому она должна иметь и третий провод, выполняющий функции заземления (РЕ). При заземлении квартиры нужно учитывать принцип построения системы питания всего дома. Если в доме отсутствует магистральный провод, то проводник РЕ все равно нужно прокладывать, но без подключения. Это можно будет сделать и позже. Обычно такое встречается в старых домах. Также в квартире нужно предусмотреть систему уравнивания потенциалов.

Для обеспечения необходимого уровня пожаробезопасности необходимо подбирать провод нужного сечения. Изоляция должна быть выполнена из негорючего материала. Также очень важно качественно выполнять соединения и включить в электрическую цепь некоторые защитные устройства.

Негорючая изоляция используется в проводах ВВГ и NYM. Также среди их достоинств можно выделить продолжительный срок эксплуатации. По этой причине их часто используют для прокладки скрытой проводки. Они не нуждаются в установке дополнительной защите и могут использоваться даже в помещениях с высокой влажностью воздуха. Однако даже при использовании указанных марок провода должны быть медными однопроволочными. Для питания приборов освещения используются провода сечением 1,5 мм², розеток – 2,5 м², электроплиты – 4 мм².

Скрытая проводка

Если помещению важно придать эстетический вид, то предпочтение отдается скрытой проводке. В этом случае провода укладываются в углубления в стяжке пола или стенах. При прокладке проводов под штукатурку в стенах и нежелании применять защитные средства следует использовать провода марки NYM или ВВГ. Недостатком скрытой проводки является невозможность замены участка провода без нарушения целостности поверхности. Также очень часто прибегают к такому способу монтажа скрытой проводки, при котором не делаются штробы, а разводка осуществляется непосредственно по неоштукатуренным кирпичным или бетонным стенам. В этом случае для скрытия распределительных коробов и проводов понадобится нанесение довольно толстого слоя штукатурки.

Облегчить процесс замены проводки при возникновении такой необходимости помогут пластиковые трубы, в которые укладываются провода и проводится оштукатуривание. Данный способ сложнее и дороже.

Также скрытой можно назвать проводку, спрятанную под какой-либо обшивочный материал, например, деревянные панели, гипсокартонные плиты и т. д. При этом провода должны в обязательном порядке прокладываться в ПВХ или металлических трубах и соответствовать требованиям, предъявляемым органами пожарной безопасности.

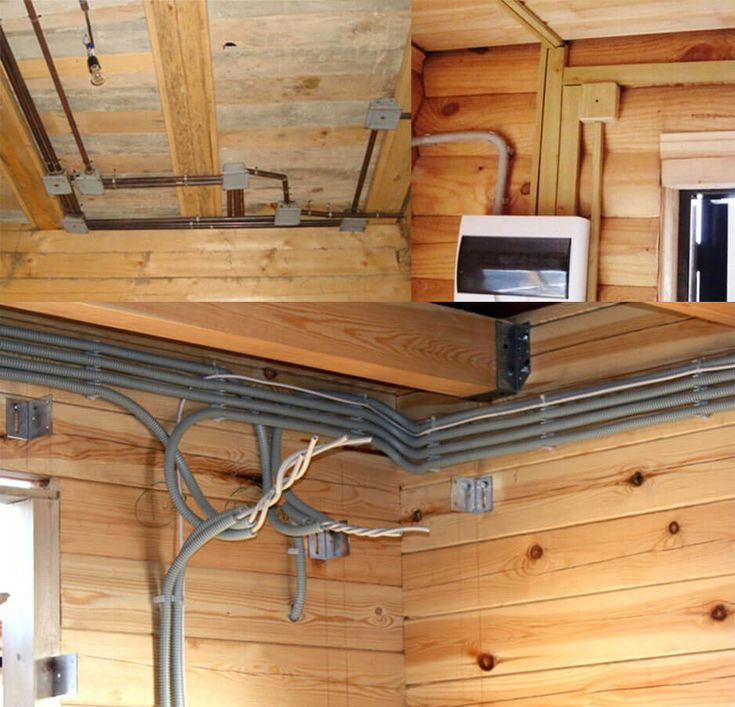

Открытая проводка

Открытый монтаж электрической проводки менее популярный, чем закрытый и используется крайне редко. Каждый жилец в доме имеет возможность прикоснуться к проводу, что негативно сказывается на безопасности людей. Очень часто открытая проводка используется в ретро-интерьерах. При этом в качестве элементов крепления используются фарфоровые изоляторы. В некоторых случаях укладка производится в металлические трубы. Последний вариант удовлетворяет требованиям пожаробезопасности. Некоторые производители даже сделали изготовление подобной проводки основным направлением своей деятельности. На своем предприятии они запустили процесс изготовления соответствующих выключателей, розеток, фитингов, магистральных труб, распределительных коробок и других аксессуаров. Подобная коллекция способна придать интерьеру уникальности, но и стоит она довольно недешево.

Также для прокладки проводом могут быть использованы пластиковые короба. С их помощью проводить монтаж значительно легче, и они обладают весьма неплохим внешним видом. Стоит выделить удовлетворительные диэлектрические характеристики пластика, его стойкость к воздействию химических веществ, приемлемую прочность, пожаробезопасность (не способствует поддержанию горения) и отсутствие внимания со стороны грызунов. Помимо пластика для производства кабельных коробов может использоваться алюминий или сталь. В комплекте с подобными системами поставляются электроустановочные изделия. В ряде случаев электрические кабеля укладываются в плинтуса с кабель-каналами.

• Электробезопасность

  Наличие электрического тока невозможно определить без непосредственного прикосновения к токоведущему проводнику или без специальной техники. Это объясняется тем, что электричество не имеет ни цвета, ни запаха. Одновременно с этим, воздействие электротока на человеческий организм может быть смертельно опасным.

• Способы соединения проводов

  Выполняя электромонтажные работы, следует иметь в виду, что от качества соединений проводов во многом зависит надежность всей электросистемы. Соединения нужно выполнять с особой тщательностью, поскольку они входят в число важнейших элементов любой электрической сети.

• Монтаж электроустановочных устройств

  Для того чтобы эксплуатация электроустановочных устройств была безопасной их нужно правильно устанавливать. В случае с наружной проводкой вся проводка, подходящая к розеткам и выключателям, должна прокладываться по негорючему основанию. Если проводка скрытая, то эти изделия устанавливаются в специальную коробку, выполненную

• Монтаж проводки в частном доме

  Для измерения таких величин, как мощность, напряжение и сила тока используются электроизмерительные щипцы. Они применяются в тех случаях, если проводник покрыт изоляцией и не имеет разрывов. Инструмент работает на основе принципа

• Инструменты электрика

  Подготовительный этап работ завершен, сделаны все необходимые расчеты. Теперь можно заняться подбором материалов, инструментов и устройств, которые будут применяться в дальнейшей работе – выключателей, розеток, проводов, защитных устройств и многого другого. Помимо этого, необходимо решить

Задать вопрос

Оформите заявку на сайте, мы свяжемся с вами в ближайшее
время и ответим на все интересующие вопросы.

Онлайн калькулятор рассчета септика:

Ответьте на несколько вопросов и получите точную стоимость установки загородной канализации!

Какое количество проживающих планируется в доме или даче?

— выберите значение —до 33-56-8более 9

Уже сделали расчет в

другой компании?

Всегда можно найти еще более выгодные условия и избежать уловок продавцов. Мы сделаем бесплатный аудит вашей сметы на возможные подводные камни и поможем сэкономить.

Прикрепите расчет или проект

Ваше сообщение отправлено. Мы свяжемся с вами в течение 2х часов

Произошла ошибка. Сообщение не отправлено.

Выберите файл Заменить файл

Выберите файл с расширением (doc, docx, xls, xlsx, txt, rtf, pdf, png, jpeg, jpg, gif) и размером, не превышающим 20 МБ.

Ваше имя: *

Мобильный телефон: *

Сообщение:

* — Обязательные поля

Нажимая на кнопку «Отправить», вы даете согласие на обработку персональных данных

Электропроводка в частном доме — от схемы до монтажа

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда оно отсутствует, кажется, что жизнь остановилась, ведь любая бытовая техника или электрический инструмент требует подключения к электросети. Порой без электричества не получится даже приготовить пищу, не говоря уже о нормальном освещении жилища. Поэтому если вы задумываете строительство, то схема электропроводки в частном доме должна стать первоочередным вопросом, которому следует уделить особое внимание. Необходимо продумать и просчитать всё до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привели в дальнейшем к поломке бытовых приборов, или, что ещё хуже, к возгоранию и пожару.

Содержание

• В чём необходимость схемы?
• Оформление документации
• Планирование ввода
  • Воздушный ввод
  • Подземный ввод
• Подсчёт нагрузки
• Распределительный щиток
• Планировка внутреннего электроснабжения
  • Открытая проводка
  • Скрытая проводка
• Правила и полезные советы

В чём необходимость схемы?

Схема электропроводки в частном доме представляет собой чертёж, на который наносятся все основные узлы электроснабжения:

• Вводная линия, которая выполняется отводком от магистральной линии электропередачи до самого дома.
• Место установки распределительного щитка.
• Защитные устройства и счётчик электрической энергии.
• Места установки распределительных коробок, выключателей и розеток в комнатах и помещениях.
• Пути разводки электропроводки от распределительных коробок до коммутационных аппаратов.
• Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени как делать электропроводку в доме, желательно уже чётко определиться, где будет расположена основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с техникой, а не протягивать потом через всю комнату переноски.

Если ваше строение относится к типовому, которое возводилось строительной компанией (так сейчас строят целые коттеджные посёлки), то вам должны быть предоставлены проект здания и схема разводки. В случае, когда строительство выполняется самостоятельно, для каждого дома разрабатывают свою персональную схему. Но в обоих вариантах основные назначения схемы одни и те же:

1. Если имеется готовый схематический чертёж, можно составить перечень материалов, которые понадобятся, чтобы выполнить монтаж электропроводки в доме. Это поможет сэкономить денежные средства. То есть, имея на руках перечень, можно пройти по разным торговым точкам, спокойно определиться, выбрать наиболее качественные и подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время избавите себя от ситуации, когда уже делается монтаж, а каких-то материалов не хватает, и вы срочно бегите в первый попавшийся магазин покупать их по любой цене.
2. Схема разводки даст возможность определить максимальную нагрузку каждого электрического узла, что позволит правильно подобрать сечение проводов, посчитать общую мощность, выбрать нужные защитные устройства и вводной кабель.
3. Также схема поможет вам грамотно и рационально распланировать очерёдность выполнения работ.

Оформление документации

Будьте готовы к тому, что электропроводка в частном доме потребует ещё и ваших нервов, потому что для получения разрешения на выполнение работ нужно будет:

1. Обратиться в организацию, у кого на балансе находится линия электропередачи, от которой планируется подключать ввод. Они должны выдать технические условия (ТУ) на это подключение.
2. Следующей будет организация или коммерческая фирма, которая согласно выданным техническим условиям составит проект.
3. Снова в энергоснабжающей организации нужно будет согласовать проект, и написать заявление на подключение (на магистральной линии это должны выполнять их электрики).
4. Сделанная вводная линия должна быть испытана специальной электрической лабораторией, после чего выдаётся протокол о том, что ввод испытание прошёл и пригоден к эксплуатации.
5. Теперь вводной кабель заводится в распределительный щит и подключается на вход счётчика электроэнергии, который должны опломбировать представители энергосбыта. После счётчика выполняется электропроводка в доме своими руками либо можете пригласить специалистов, никакие другие организации вам больше не понадобятся.
6. Последнее, что вам останется – заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребляемых киловатт-часов с вашей.

Планирование ввода

Самое главное, чем отличается электрика в квартире и в частном доме, это выполнение ввода. В многоэтажных зданиях ввод приходит в щитовую, а оттуда уже идёт разводка по квартирам. А для частного дома необходимо выполнить отводок от проходящей поблизости магистральной линии. От того, насколько грамотно и правильно вы это сделаете, зависит надёжность, качество и безопасность электроснабжения. Существует два способа:

• Монтаж воздушного ввода кабелем либо изолированным проводом.
• Прокладка подземного ввода кабелем.

Перед тем, как провести вводную линию для частного дома, очень важно продумать и спланировать её так, чтобы она была устойчива к сильным ветрам, а также не несла опасности поражения человека электрическим током в дождливую, снежную или сырую погоду.

Воздушный ввод

Такой ввод по воздуху подразумевает натягивание провода или кабеля от ближайшей опоры магистральной линии электропередачи к домостроению.

Сразу хочется предупредить, воздушный ввод будет рациональным, если расстояние от опоры до дома менее 20 м. В случае, когда пролёт получается больше 20 м, потребуется установка ещё одной дополнительной опоры, которая может оказаться на территории вашего участка. Такая мера необходима для того, чтобы уменьшить механическую нагрузку на провод. Когда пролёт получается сильно большим, есть вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздушный ввод?

1. В стене домостроения необходимо просверлить отверстие и вставить в него кусок металлической трубы либо специальную пластиковую гофру (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
2. На стене снаружи дома закрепляется кронштейн с установленным на нём изолятором.
3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один – на кронштейне, второй – на траверсе опоры, от которой делается отводок).
4. Вводной провод или кабель на опоре подсоединяется к проводам линии. Затем прокладывается вдоль троса к дому, где протягивается через проделанное отверстие внутрь здания. Через каждые 0,5-0,6 м желательно закреплять провод к натянутому стальному тросу пластиковыми или металлическими хомутами.

Вот и всё, вводной кабель зашёл в здание, где будет заводиться уже в распределительный щиток. Как видите ничего сложного, но некоторые нюансы следует здесь учесть:

• Очень важно обеспечить достаточное натяжение стального троса.
• К тросу провод следует крепить свободно, без натяжки.
• От земли до провода расстояние не должно быть меньше 3,5 м.
• Трос и закреплённый на нём вводной провод по всей своей длине не должны касаться никаких подсобных строений, деревьев или высоких кустарников.
• Место, где провод входит непосредственно в дом, необходимо герметизировать. После того, как он будет протянут в трубу, всё оставшееся пространство надо заполнить монтажной пеной. Можно применить и другой вариант – плотно утрамбовать минеральной ватой из негорючего материала.

Наилучшим вариантом для воздушного ввода на дом является провод марки СИП (самонесущий изолированный провод). Во-первых, его изоляция выполняется из материалов, которые пригодны к эксплуатации в условиях солнечных лучей и атмосферных осадков, а также выдерживают значительные температурные колебания. Во-вторых, под изоляционным слоем помимо алюминиевых токопроводящих жил имеется стальной трос. То есть при монтаже такого провода отпадает необходимость в натяжке отдельного несущего троса.

Если для частного домостроения необходимо однофазное напряжение (220 В), то понадобится двухжильный провод. В случае, когда надо трёхфазное напряжение (380 В), провод потребуется четырёхжильный. Минимальное сечение проводов СИП – 16 мм².

Как производится монтаж воздушного ввода электричества, можно посмотреть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ по сравнению с воздушным способом:

1. Увеличивается надёжность за счёт того, что кабель не подвергается воздействию резких температурных перепадов, атмосферных осадков, сильных ветров.
2. Стиль и архитектурный дизайн участка имеет завершённый вид, то есть их не портит натянутый трос с закреплённым проводом или дополнительная опора. Как правило, именно по этой причине все фешенебельные коттеджи и загородные дома имеют подземный ввод.
3. Если это дачный загородный дом, в котором проживают только в летний период, а в зимний домостроение пустует, есть вероятность того, что хулиганы или вандалы вырежут и украдут воздушный ввод. При подземной прокладке такая ситуация маловероятна.
4. В случае короткого замыкания и возникновения электрической дуги при подземном вводе практически отсутствует вероятность того, что могут пострадать имущество и люди. А при воздушном вводе произошедшее возгорание может перекинуться на постройки. Так что высокая пожарная безопасность при прокладке кабеля в земле – это очень важное преимущество, особенно касается домов, сделанных из дерева.

Но не всё так идеально, грунт тоже среда достаточно агрессивная. Химический состав почвы через время может вызвать коррозийные процессы, что приведёт в негодность кабельную оболочку. При этом сама почва может проседать и вспучиваться, сдвигаться и промерзать. Своё влияние окажут ещё грунтовые воды, грызуны и микроорганизмы, а также давление от корней больших деревьев. Поэтому если решили подвести электричество к дому подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой либо металлической трубе.

Ну а самым главным недостатком подземного ввода являются земляные работы. Во-первых, их надо согласовать с кучей всевозможных организаций, у которых в этой земле может быть что-то проложено – водопроводные, газовые или канализационные трубы; теплотрассы; магистральные кабельные линии электропередач; телефонные линии связи. Во-вторых, для прокладки кабеля в земле потребуется вырыть траншею, а это уже дополнительные (причём приличные) затраты. Если будете делать это сами, потратите много времени и сил. В случае если будете кого-то нанимать для выполнения земляных работ, потратитесь в денежном плане.

Для того чтобы лучше представлять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все «за» и «против», учтите преимущества и недостатки, выберите для себя подходящий вариант выполнения ввода. А когда с внешним электроснабжением вы покончите, можно спокойно приступать к монтажу внутреннего.

Подсчёт нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительной работы головой, то есть умственной, а именно – надо посчитать, какая у вашей домашней электросети будет нагрузка. Чтобы вам было легче, разбейте всех потребителей электроэнергии на группы:

• Элементы освещения.
• Кухонная техника (холодильник, вытяжка, хлебопечка, электрическая плита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и т. д).
• Маломощная бытовая техника и электроприборы (компьютер, телевизор, музыкальный центр и т.п.).
• Кондиционеры.
• Электрическое отопление.
• Техника для ванной комнаты (водонагреватель, фен и стиральная машина).
• Электроинструмент, который используется в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.д.).

Суммируйте мощности всех приборов. Полученную цифру откорректируйте умножением на 0,7 (это общепринятый коэффициент одновременности включения приборов). При этом учтите, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из посчитанной нагрузки, определитесь с сечением и маркой проводов. Разводка электропроводки в частном доме выполняется проводами медными. Для скрытой прокладки выбирайте марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Проводка, выполненная в частном доме такими проводами, будет отличаться приличным сроком службы (около 10 лет), минимальными потерями и безопасной эксплуатацией.

Распределительный щиток

Нормативно место, где можно устанавливать щиток, никак не нормируется. Единственное условие, он должен быть расположен не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водные, канализационные).

В каком помещении лучше монтировать щиток, тоже нигде не оговаривается. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, либо располагают у входа в дом. В любом случае постарайтесь придерживаться простых правил:

1. Это помещение не должно быть пожароопасным (типа, котельной). Рядом с распределительным щитком запрещается хранить баллоны с газом и легковоспламеняющиеся вещества.
2. Необходимо чтобы помещение, где расположен щиток было сухим, то есть нежелательно устанавливать его рядом с ванной комнатой.
3. К щитку обязательно должен быть свободный доступ, не устраивайте склад из помещения, где он расположен.

В самом щитке монтируются:

• счётчик электроэнергии;
• вводной автомат, он отвечает за электроснабжение всего дома;
• несколько автоматов для подключения отходящих токоприёмников согласно их разбивки по группам;
• устройство защитного отключения (УЗО), которое работает в паре с вводным автоматом.

Щиток может устанавливаться в специально проделанную под него нишу либо просто навешиваться на стенную поверхность.

Если дом огромный на несколько этажей с банями, саунами, гаражами, то одним щитком тут не обойтись. В таких случаях монтируется один вводной щиток и дополнительные на каждом этаже.

Планировка внутреннего электроснабжения

Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Рассмотрим вкратце каждый из них по отдельности.

Открытая проводка

Открытый способ прокладывания проводов по-другому ещё называют наружным, чаще всего используется в деревянных домах.

Провода могут быть проложены:

• в специальных пластиковых коробах;
• на фарфоровых изоляторах с использованием специального кабеля (так называемый ретро-стиль).

На схеме следует отобразить, по какому маршруту вы собираетесь развести кабели и отметить места, где будут устанавливаться фиксирующие элементы (изоляторы).

Для открытой проводки применяют специальные коммутационные аппараты наружного исполнения (розетки, выключатели).

Скрытая проводка

Если строение бетонное, с множеством технологических пустот, применяют скрытый способ прокладывания проводов. Он сложнее, так как сначала требуется проделать в стенах специальные бороздки, называемые штробами, в которые будет укладываться провод или кабель. А после этого уложенные проводники надо будет ещё зафиксировать при помощи алебастра или гипсового раствора.

Также понадобятся выключатели и розетки внутреннего исполнения. Прежде чем их устанавливать, в стенах проделываются отверстия, в них также при помощи раствора фиксируются подрозетники и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками выполняется несложно, единственное, что может вызвать затруднения, отнять много времени и сил – это проделывание штроб и отверстий.

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м² площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Проведите проводную домашнюю сеть: 5 простых шагов

Вы, наверное, уже заметили, насколько я большой поклонник использования кабелей — в отличие от Wi-Fi — для расширения домашней сети.

Хотя это может показаться нелогичным, подключение дома к сети — единственный способ получить наиболее производительную систему, в том числе систему с большим количеством клиентов Wi-Fi. И проводка обязательна, если вы хотите использовать Multi-Gig или наслаждаться гигабитным широкополосным доступом.

Прокладка кабелей может быть такой проблемой, и иногда это происходит по довольно необычной причине. Читатель по имени Мартин написал мне на днях, в частности, говоря:

[…] Мне пришлось просверлить кучу маленьких отверстий, чтобы продеть провод. Не большая сделка. Дело в том, что к тому моменту, как я добрался до нужного места, головка разъема была повреждена. Теперь у меня нерабочий кабель. […]

Что ж, Мартин, я тебя чувствую. Но использование готовых сетевых кабелей в вашем случае не идеально. Самое главное, что этот кабель все еще работает нормально, и вы очень близко.

Верно, физическая работа по прокладке кабелей из одного места в другое (и установка монтажных коробок) — самая сложная часть проводки дома.

Если вы хотите или уже сделали это, этот пост поможет вам разобраться с остальными. Это проще, чем вы думаете, и пригодится, когда вам нужно починить, построить или обновить домашнюю сеть.

Хотите лучшую сеть Wi-Fi для своего большого дома? Пришло время запачкать руки!

Table of Contents

1

Подключение к дому: что вам нужно

Прежде всего, вам нужно определить места, куда и откуда должны быть проложены кабели. Сетевой кабель имеет два конца. Как правило, они оба одинаковы. Но ради этого поста назовем их А и В .

A — место начала кабеля, а B — место его окончания. В частности, конец A подключается к коммутатору (или маршрутизатору), а конец B подключается к проводному устройству (например, к компьютеру, вещателю Wi-Fi или другому коммутатору).

Выяснение местоположения

Вам нужен только один или два кабеля, чтобы иметь ячеистую систему с проводной транспортной сетью во многих домах.

Если вы новичок в ячеистых системах Wi-Fi,

Этот дополнительный контент является частью поста, в котором объясняются системы Wi-Fi и связанные с ними элементы.

Backhaul против Fronthaul

Соединение Wi-Fi между двумя прямыми устройствами происходит в одном диапазоне с использованием фиксированного канала в любой момент времени.

Описанный выше принцип применим ко всем существующим стандартам Wi-Fi. Предстоящий Wi-Fi 7 может работать по-другому.

Как правило, при использовании нескольких вещательных станций Wi-Fi, например, в случае ячеистой сети, существует два типа соединений: fronthaul и backhaul .

Передний участок — это сигнал Wi-Fi, который ячеистый концентратор транслирует наружу для клиентов. или — его сетевые порты для проводных устройств. Это то, что мы обычно ожидаем от вещателя Wi-Fi.

С другой стороны, backhaul , также известный как backbone , является связующим звеном между одним широковещательным концентратором и другим, будь то главный маршрутизатор, коммутатор или другой спутниковый концентратор.

Эта ссылка работает за кулисами, чтобы аппаратные блоки были вместе как система. Он также определяет максимальную пропускную способность (и скорость) все устройств, подключенных к конкретному спутниковому хабу.

Тип соединения, диапазон Wi-Fi или сетевой порт, используемый для транзитного соединения, часто называют восходящим каналом . Вещательная компания Wi-Fi может использовать один из своих диапазонов (2,4 ГГц, 5 ГГц или 6 ГГц) или сетевой порт для восходящей линии связи.

Когда полоса Wi-Fi обрабатывает транзитную и прямую одновременно , только половина ее пропускной способности доступна для обоих концов. С точки зрения подключенного клиента это явление называется потерей сигнала.

Если диапазон Wi-Fi используется исключительно для транзитных соединений, он называется выделенным транзитным соединением .

В ячеистой системе только традиционное трехдиапазонное оборудование — с дополнительным диапазоном 5 ГГц — может иметь выделенный транзитный диапазон , при этом не подвергает остракизму клиентов того же диапазона.

Как правило, для транзитной передачи лучше всего использовать сетевой кабель — проводной транзитный . И это преимущество ячеистого оборудования с сетевыми портами. В этом случае концентратор может использовать всю свою пропускную способность Wi-Fi для прямой передачи.

В сетях сетевые кабели всегда намного лучше беспроводных по скорости и надежности.

В этом случае вы прокладываете кабель(-и) от маршрутизатора к тому месту, где вы хотите разместить спутниковое(-ые) устройство(-а) Wi-Fi, которое должно быть на другом конце дома или, по крайней мере, в его середине. .

Кроме того, вы можете проложить кабель от модема (или любого источника Интернета) туда, где вы хотите разместить маршрутизатор Wi-Fi. Все дело в правильном размещении оборудования, чтобы обеспечить наилучшее покрытие.

С другой стороны, если вы хотите сделать все возможное и подключить весь дом, вам потребуется место, где концы А всех кабелей сходятся. Лучше всего иметь их все в небольшой комнате или чулане, где ваша линия интернета выходит в дом.

Оттуда проложите концы кабеля B к различным частям дома, сколько хотите, включая места, где вы собираетесь установить телевизор, камеры PoE, точку доступа, а что нет. Лично у меня по два на каждую комнату в моем доме. В помещении, которое я использую как офис, у меня есть пара на каждую стену.

Какой сетевой кабель взять

Если вам нужно только проложить кабель на открытом пространстве, можно использовать готовый длинный кабель. Но, скорее всего, вам придется прокладывать кабели за стеной, на чердаке, снаружи дома и т. д.

Типы кабелей

В этом случае лучше покупать их оптом. Теперь вы можете отрезать любую длину, какую захотите, а оптовые кабели намного доступнее, чем готовые альтернативы.

Кстати, если вы собираетесь прокладывать кабели на чердаке или за пределами дома, рекомендуется использовать атмосферостойкие кабели или использовать кабелепровод, если вы живете в районах с ненастной погодой или экстремальными температурами.

В районе залива Сан-Франциско, где я живу, мой опыт показывает, что внутренние кабели могут без проблем прослужить десятилетия на открытом воздухе. Погода играет большую роль. Но в целом всегда лучше использовать качественные кабели.

Получите объем, достаточный для всего дома. (Обратите внимание, что каждому кабелю нужна некоторая слабина. ) Как правило, шпинделя длиной 1000 футов (330 м) более чем достаточно для большого дома.

Классы кабелей (CAT5e, CAT6, CAT7, CAT8)

Что касается классов кабелей, то нет заметной разницы между CAT5e и CAT6 (или CAT6a) для домашнего применения. Оба могут доставлять до 10 Гбит/с, но с разной максимальной длиной.

CAT5e действительно может выполнять десять гигабит в секунду, несмотря на общепринятое мнение, что максимальная скорость составляет 1 Гбит/с.

CAT7 похож на CAT6, но лучше с точки зрения непрерывной длины. CAT8 обеспечивает скорость до 40 Гбит/с. Подробнее о них в этом посте о настройке домашней сети.

Чем выше число после CAT, тем дороже становится кабель.

Как правило, конечная скорость соединения определяется вашим коммутатором (или маршрутизатором) и конечными устройствами. Дело в том, что кабелей CAT5e хватит практически для любого дома.

Но не помешает перейти на CAT6 (или любой более высокий класс). И вообще, если вы ожидаете полных гигабитных или более высоких скоростей в реальном мире, используйте CAT6 или более высокий класс, чтобы быть в безопасности.

Что касается стоимости, правило состоит в том, что чем сложнее прокладывать кабели, тем чаще следует использовать кабель более высокого (и более дорогого) класса. Выберите оптимальное для вас соотношение «затраты на оплату труда». Вы также можете использовать кабели разных марок в разных частях дома.

Основное правило сетевой разводки

Прокладка сетевых кабелей отличается от электропроводки дома. Вам нужен один кабель для каждого соединения n.

Это потому, что вы не можете разделить сетевой кабель так же, как электрический провод или служебную линию (телефонную или коаксиальную), и ожидать, что он будет работать.

Сделать одно сетевое подключение доступным для нескольких проводных устройств можно только с помощью коммутатора. И это включает в себя несколько кабелей.

Тем не менее, давайте возьмем этот конкретный сценарий:

Ваша интернет-линия проходит в подвале, и именно там вы хотите разместить свой маршрутизатор. Теперь, если вы хотите использовать проводное устройство в гостиной (например, Xbox), а другое — в офисе (настольный компьютер), есть два способа подключения:

Стандартное подключение дома — рекомендуется

• Один кабель из подвала в гостиную.
• Еще один кабель из подвала в офис.
• Подсоедините концы A кабеля к маршрутизатору, а концы B к проводным устройствам.

Миссия выполнена!

Последовательная проводка в доме — не идеальная, а более реальная

• Один кабель из подвала в гостиную.
• Выключатель в гостиной.
• Еще один кабель из гостиной в кабинет.
• Подключите конец А первого кабеля к маршрутизатору.
• Теперь подключите конец B первого кабеля и конец A второго кабеля к коммутатору

.

• Затем подключите конец B второго кабеля к настольному компьютеру.
• Используйте третий короткий (готовый) кабель для подключения Xbox к коммутатору.

Любой метод подключения будет работать одинаково хорошо с точки зрения скорости — они просто отличаются количеством проводов, деталей и трудозатрат.

И на самом деле вы, вероятно, будете использовать оба. Это связано с тем, что даже при использовании стандартного способа всегда есть вероятность, что вам потребуется подключить больше проводных устройств, чем количество сетевых портов, доступных в данном месте.

И это подводит нас к следующей важной части: то, что вы прикрепляете к концам кабелей.

Какие детали нужно приобрести

В комплект кабелей не входят детали, благодаря которым они работают как сетевые из коробки.

Другими словами, это обычные провода, которые можно использовать для самых разных целей. Прежде чем секция сможет работать как сетевой кабель , мы должны превратить каждый конец в сетевой разъем или порт.

Итак, нам нужно приобрести эти модульные биты и установить их на концах A и B каждого кабеля.

Соединитель и порт (обжимной или гнездовой)

Коннектор — это конец, который входит в сетевой порт. Гнездо — это сетевой порт, к которому можно подключить разъем. Это штекерные и гнездовые клеммы.

Сетевой разъем (сверху) и сетевой обжим. Делают порт или коннектор соответственно.

Части для этих концов обычно называются разъемами и портами , но вы также найдете их помеченными как RJ45 Crimps и RJ45 Jacks соответственно. (Есть и много других названий, например, вилки , , разветвители и т.д.)

Если вы купите готовый сетевой кабель, то заметите, что оба конца имеют обжимные разъемы. И это хорошо, когда это применимо, всегда используйте готовые кабели, которые бывают подходящей длины ( короткие) , для подключения проводных устройств к вашей сети.

Да, вы можете сделать один (я сам сделал много), но я бы рекомендовал против с использованием разъемов (обжимных) для концов кабелей, когда речь идет о проводке дома. Лучше всего превратить их в сетевые порты. Говорю по многолетнему опыту.

Вот несколько причин:

• Меньше работы: Гораздо проще и быстрее подключить порт (разъем RJ45) к кабелю.
• Больше шансов на успех: Вероятность ошибки с домкратом гораздо тоньше, чем с обжимом. Обратите немного внимания, и вы сможете сделать идеальный сетевой порт с первой попытки — подробнее ниже.
• Стабильность: Сетевой порт остается неподвижным, что позволяет кабелю за ним оставаться неизменным.
• Гибкость: Если у вас есть сетевой порт, вы можете использовать (готовый) кабель любой длины для подключения к нему.

Тем не менее, давайте все согласимся, что мы будем использовать разъемы RJ45. Теперь цель состоит в том, чтобы создать сетевой порт на обоих концах кабеля .

Вы также можете купить домкраты оптом. Вам нужно два для каждого кабеля, так что возьмите столько, сколько вам нужно, а затем еще пару в качестве запасных частей. Они относительно недороги.

Подключение к дому: подходящие кабели и разъемы

Упомянутый выше сорт кабеля (CAT5e, CAT6 и т. д.) является лишь частью сделки. Фактический класс сетевого кабеля также зависит от того, что вы поставите на каждый конец, в зависимости от того, что ниже.

Таким образом, если вы используете массовый кабель CAT5e с разъемами CAT6, вы получите сетевой кабель CAT5e. И правило всегда для использовать кабельные и модульные биты той же марки .

Если вам по какой-то причине приходится их смешивать, имейте в виду:

Скорее всего, они сработают, но, опять же, всегда со скоростью более низкого класса. Как правило, более приемлемо использовать разъемы CAT6 (или обжимные зажимы) на кабеле CAT5e, чем наоборот. Итак, если вы решите использовать проводку CAT6, не используйте концевые биты CAT5e.

Кроме того, лучше всего использовать одного и того же типа на обоих концах кабеля.

Патч-панель представляет собой множество разъемов RJ45 (сетевых портов), расположенных в одном месте для удобства управления.

Если вы хотите проложить пять или более кабелей, рекомендуется приобрести коммутационную панель для их концов A вместо множества отдельных сетевых портов.

Каждый порт на панели пронумерован, что является отличным способом узнать, какой кабель к какому месту подходит. (Это если вы также пронумеруете другой конец кабеля теми же цифрами. )

Кстати, если вам нужно проложить больше кабелей, чем количество портов LAN на вашем роутере, то пришло время также приобрести коммутатор, чтобы добавить больше портов на роутер.

Инструменты, которые вам понадобятся

Для работы, которую мы собираемся выполнить, а именно превращения концов кабеля в сетевые порты, нам потребуются две единицы оборудования. Оба относительно недороги, стоят около 20 долларов каждый.

Вот мои верные инструменты для обжима (вверху) и вырубки (красный) рядом с 12-портовой коммутационной панелью и разъемом. Я использовал их в течение многих лет, и они до сих пор хорошо работают.

Инструмент для вырубки

Это устройство, которое вы используете для пробивки внутренних проводов кабеля в гнездо. Это очень легко и весело использовать.

Инструмент для обжима (или ножницы)

Этот инструмент в первую очередь предназначен для обжима сетевого кабеля и превращения его концов в сетевые разъемы. Но он также отлично подходит для разрезания кабеля или снятия его экранирования, чтобы открыть внутренние провода.

Для того, что мы здесь делаем, вам могут сойти с рук ножницы.

Подключение дома: внутренняя часть сетевого кабеля

Внутри каждого сетевого кабеля (категории CAT5e или выше) вы найдете восемь маленьких проводов в четырех витых парах.

Каждая пара имеет свой собственный цвет, включая синий, оранжевый, зеленый и коричневый, причем один провод однотонный, а другой в основном белый с цветной полосой.

Важно помнить об этих цветах, поскольку каждый провод должен подходить к разъему в определенном порядке.

Четыре витые пары проводов внутри сетевого кабеля. Обратите внимание на натяжную нить.

Помимо этого, вы также найдете тонкую, но очень прочную веревку, которая служит опорой, когда вам нужно протянуть кабель из одного места в другое.

В результате сетевой кабель можно довольно сильно тянуть, не повреждая его. Только не тяните слишком сильно за .

Кстати, при прокладке сетевого кабеля убедитесь, что вы даете ему небольшой провис, а затем оставляете немного на обоих концах. Вы всегда можете обрезать его короче или свернуть, но наоборот очень сложно.

Понимание схемы подключения

Чтобы добавить порт (или разъем) на конец кабеля, необходимо знать схему подключения. Их два, в том числе Т-568А и Т-568Б .

(Не беспокойтесь о подробностях этих номеров. Считайте их именами собственными). ). Это два конкретных способа согласования цветов проводов с контактами клемм (разъем или порт).

T-568A против T-568B

Любой из этих шаблонов будет работать, если вы используете один и тот же на обоих концах . В данном случае у нас есть стандартный кабель   Straight-Through Ethernet .

Если вы используете T-568A на одном конце и T-568B на другом, вы получите кабель Crossover Ethernet . Этот кабель не будет работать как прямой, но он отлично подходит для прямого подключения двух устройств без маршрутизатора между ними.

При этом, как правило, это , а не — хорошая идея перепутать два конца кабеля. Выберите один и идите с ним. Последовательно!

Стоит отметить, что обычно T-568B является предпочтительной схемой подключения, которую я использую для этого поста, а также в реальной жизни. Если вы покупаете готовый кабель, скорее всего, он также использует эту схему разводки.

Кстати, если вы используете неправильные шаблоны (даже когда последовательно так на обоих концах), кабель вообще не будет работать или будет работать на пониженной скорости (10Мбит/с или 100Мбит/с). Плохая вещь.

---

Чтобы узнать, использует ли кабель какой шаблон, взгляните на его разъем. Сначала переверните его стороной с зажимом от себя. Теперь, если первая булавка имеет зеленую полоску, это Т-568А; если полоса оранжевая, то это Т-568Б.

Две общие клеммы сетевых кабелей.

Теперь взгляните на другой конец. Если они одинаковые, то это прямой кабель. Если нет, то это кроссовер. (По умолчанию все сетевые кабели являются прямыми, вы должны указать, что вы хотите найти перекрестный кабель. )

Конечно, вы всегда можете отрезать кончик кабеля и снова его обжать. Однако, опять же, мы не делаем этого в этом посте.

Как вы понимаете из приведенного выше шаблона, обжатие кабеля довольно болезненно и чревато ошибками.

Это потому, что:

1. Сначала вам нужно расположить все восемь маленьких проводов по определенной схеме, как показано выше — удачи в этом!
2. Затем обрежьте кончики проводов, чтобы они все были ровными — еще раз удачи!
3. Затем вставьте их все в крошечный обжимной штекер, не нарушая шаблон — убедитесь, что вы задерживаете дыхание, когда делаете это.
4. После этого вставьте саму вилку — с неплотно прикрепленными проводами — в отверстие кримпера.
5. Наконец, сожмите все это одной рукой, скрестив пальцы другой, в надежде, что порядок проводов не будет нарушен во время процесса.

Хорошо, это не , что болезненно, но вы поняли.

---

Подключение дома: как сделать сетевой порт

Сделать сетевой порт (CAT5e или выше) из конца кабеля намного проще, чем превратить его в разъем.

Вам нужно иметь дело только с одним проводом за раз. Пока вы не сильно страдаете дальтонизмом, вы не можете ошибиться. Шаги ниже помогут.

Я использовал детали CAT5e для фотографий, но все то же самое, если вы используете эквиваленты CAT6 и выше.

Кстати, я выбрал CAT5e, потому что кабель обычно имеет меньше защитных слоев, чем кабели более высокого класса, и, следовательно, легко сделать четкие фотографии процесса. Кроме того, фотографии служат только для примера и не являются частью реального проекта — я был бы слишком занят, чтобы фотографировать (и моя рука не была бы такой фотогеничной).

1. Определите схему подключения

Посмотрите на разъем и определите, какую схему подключения вы будете использовать. Опять же подойдет любой, но Т-568Б самый распространенный.

Обратите внимание, что каждая канавка имеет свой цвет, соответствующий жилам кабеля, как упоминалось выше.

Крупный план сети Keystone Jack: обратите внимание на шаблон T-568B, нижний ряд цветов: оранжевая полоса, сплошная оранжевая, полоса синяя, сплошная синяя. Остальные на другой стороне.

2. Подготовьте провод

Отрежьте наконечник кабеля, чтобы удалить части внутренних проводов, которые вы могли случайно повредить во время установки — то, что произошло в случае с Мартином, касалось верхней части стойки.

Снимите экран примерно на 1 дюйм, чтобы вытащить провода.

Теперь используйте обжимной инструмент (или ножницы), чтобы удалить около 1 дюйма (2,5 см) экрана, чтобы открыть медные провода. Разложите их витыми парами. (Вы можете отрезать трос или просто убрать его с дороги.)

3. Установите провода на домкрат

Держите пары как можно ближе друг к другу. Теперь прижмите их по отдельности к канавкам домкрата, соответствуя цветам узора (в данном случае T-568B).

Нет необходимости прижимать их слишком сильно, достаточно сильно, чтобы они не выпали.

Прижмите каждый провод к гнезду по отдельности в соответствии со схемой проводки (T-568B). Вот правая сторона.

---

А вот и левая сторона.

---

А вот сверху.

4. Бей их!

Самое интересное. Используйте перфоратор, чтобы протолкнуть провода в канавку — по одному.

Поместите перфоратор поверх канавки лезвием наружу.

Для этого нужна поверхность (подойдет стена). Убедитесь, что вы положили лезвие наконечника инструмента на снаружи — это отрезает лишний провод. Теперь нажмите его вниз в быстром действии. Вы услышите приятный звук щелчка.

Обратите внимание, как обрезан лишний провод.

---

Готово!

Повторите это с остальными проводами, и вы получите сетевой порт, идеально подключенный к кабелю. (Крепление на самом деле очень тугое, намного более прочный, чем обжатая вручную соединительная головка.)

5. Прикрепите порт к лицевой панели

Теперь, если у вас есть монтажная коробка, прикрепите порт к лицевой панели коробки, и миссия выполнена.

Если нет, вы можете приобрести коробку для поверхностного монтажа. Даже если вы оставите кабель незакрепленным, вы все равно получите сетевой порт.

У каждого домкрата Keystone есть зажим для плотного прилегания к лицевой панели.

---

Вот так.

---

Вот настоящий новоиспеченный сетевой порт.

---

И все. Теперь повторите тот же процесс на другом конце кабеля и остальных кабелях, и вы только что серьезно подключили свой дом.

Подключение коммутационной панели похоже на подключение нескольких разъемов в одном месте. Принцип тот же: вы сопоставляете цвета проводов с канавками на панели.

Подключение коммутационной панели осуществляется по тому же принципу, что и одиночного разъема.

Под каждой панелью вы также увидите схемы разводки проводов T-568A и T-568B. Выберите один и придерживайтесь его последовательно. Кстати, на коммутационной панели вы можете найти все восемь жил кабеля с одной стороны.

Советы:

Подключите один порт панели и соответствующий B-конец кабеля. Проверьте это, чтобы убедиться, что вы все поняли правильно. Это делается для того, чтобы избежать случая, когда вы можете неправильно понять рисунок или расположение цветов на панели и применить вместо к остальным портам.

Также обратите внимание, что если вы сделаете ошибку в подключении одного порта, это может каскадом отразиться на остальных портах.

Если ошибетесь, то можете просто выдернуть провода из панели — не повредите — обрежьте кабель и попробуйте еще раз.

Патч-панель упрощает организацию и управление сетевыми кабелями.

Опять же, убедитесь, что ваша панель имеет достаточное количество портов для проложенного вами кабеля. В этом примере я использовал панель с 12 портами, хотя у меня было только шесть линий. Кстати, эту работу я выполнил менее чем за 30 минут, включая время, потраченное на фотографии.

Подключение к дому: вынос

Опять же, то, что я описал выше, является самой простой частью подключения к дому, хотя это может показаться самым пугающим. Надеюсь, последний только так до вы прочитали этот пост.

Так вот в чем хитрость: наймите кого-нибудь долговязого, чтобы он сам проложил кабели. Как только концы кабелей будут торчать из стены (или пола), отправьте их домой! Пришло время повеселиться, сэкономив немного денег на рабочей силе.

Очень приятно видеть, насколько лучше становится ваша домашняя (Wi-Fi) сеть после этого, особенно когда вы можете утверждать, что сделали это (все) самостоятельно!

Хотите быть на связи? Подпишитесь на рассылку DKT!

Вы также можете ознакомиться с этими предложениями 🔥 Amazon!

How to Run Power to a Detached Garage

How to Run Power to a Detached Garage

Photo: Thomas Barwick / Stone / Getty Images

Highlights

• For the Для большинства домашних мастеров аутсорсинг электромонтажных работ является самым безопасным вариантом.

• Скорее всего, вам придется вырыть траншею от дома до гаража (или нанять для этого кого-нибудь).

• Всегда звоните по номеру 811, прежде чем копать во дворе.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Представьте себе — в вашем отдельно стоящем гараже, в котором в настоящее время находится куча электроинструментов и ящиков для хранения, внезапно загорелся свет. Вы превращаете это дополнительное жилое пространство в домашний офис, развлекательный центр или даже в рабочее пространство для своих проектов по благоустройству дома.

Звучит неплохо, но для подключения электричества к отдельно стоящему гаражу требуется много ноу-хау и тяжелой работы. Это тип работы, который лучше оставить на местный электрик , а как выглядит процесс? В этом руководстве объясняется, как электрик подает электричество в отдельный гараж.

1. Они определят ваши потребности в электричестве, чтобы выбрать распределительную коробку

Фото: grigvovan / Adobe Stock

Сколько электричества вам нужно в отдельно стоящем гараже? Это первый вопрос, который задаст электрик, так как он повлияет на размер коробки выключателя, которую они устанавливают в гараже. Подобные вопросы делают этот проект одним из нескольких проектов по благоустройству дома 9. 0489 проектов вам следует нанять электрика за .

Одна из формул, которую используют электрики, состоит в том, чтобы умножить три на квадратные метры площади, получающей электричество, чтобы определить общую мощность в ваттах. Если вы планируете использовать холодильник или несколько электроприборов на рабочем месте, скорее всего, вы начнете со 100-амперной коробки.

Наем электрика для установки нового блока выключателя стоит от 200 до 2000 долларов .

Фото: видеобрелки / Adobe Stock

Перед началом проекта вам или вашему электрику необходимо позвонить, чтобы убедиться, что под вашим двором нет подземных газопроводов или электрических кабелей. Невыполнение этого требования может привести к серьезной травме, не говоря уже о дорогостоящем ремонте, штрафах или нарушении коммунальных услуг в вашем доме.

811 — национальная горячая линия, по которой можно позвонить, прежде чем копать. Никогда не пропускайте этот шаг до того, как ваш профессионал начнет этот проект.

3. Они выроют 12-дюймовую траншею от вашего дома до отдельного гаража

Фото: lufeethebear / Adobe Stock. гараж.

Копание траншеи обычно стоит от 800 до долларов за 100 погонных футов рытья, хотя эта цена может меняться в зависимости от сложности местности. Вы можете нанять местную землеройную компанию для выполнения этой работы.

Имейте в виду, что это только часть вашего бюджета. Электропитание вашего жилого помещения на открытом воздухе , вероятно, будет стоить в среднем от 1000 до 2500 долларов .

В этой траншее ваш электрик закопает кабель UF-B, который является водонепроницаемым кабелем, по которому электричество передается в ваш гараж.

4. Они установят трубы для любых открытых участков

Фото: Томаш Зайда / Adobe Stock

Во многих случаях, особенно в домах с фундаментом, который немного выступает наружу от дома, электрику потребуется выполнить монтаж труба, которая проходит от точки вставки вашего дома в землю. В противном случае у вас будет открытый кабель UF-B над землей.

Трубы для кабелепроводов являются здесь популярным вариантом, так как их можно нагреть и согнуть, чтобы они идеально соответствовали существующим контурам вашего дома. Как только это будет сделано, электрик может проложить кабель UF-B от новой коробки выключателя к существующей панели внутри вашего дома.

6. Они предложат вам положить песок в траншею (в качестве предупреждения для будущих копаний)

Фото: Stephen / Adobe Stock но это будет обязательным шагом для завершения этой работы. С этой работой может справиться местная компания, занимающаяся рытьем траншей или земляными работами, или, может быть, даже разнорабочий, если у них есть опыт.

Использование мешка с песком для заполнения основания выкопанной вами траншеи служит предупреждением для будущих землекопов — возможно, даже для следующих домовладельцев вашего нынешнего дома — о том, что под ним проходят электрические кабели.

Также неплохо приклеить красную изоленту поверх песка, а потом засыпать землей.

7. Они подключат вашу новую электрическую коробку, а затем протестируют ее.

Наконец, ваш электрик подключит ваш отдельно стоящий гараж к основному источнику питания. Эта работа включает в себя идентификацию и соединение электрических кабелей , и ее должен выполнять только тот, кто действительно понимает, что он делает. Любая другая ситуация может представлять серьезную угрозу безопасности.

После завершения снова включите питание и да будет свет! (Или холодный холодильник, или что-то еще, для чего вам нужно электричество в вашем отдельно стоящем гараже.)

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Безопасна ли проводка с ручками и трубками для вашего дома?

  Брионна Фарни • 12 августа 2022 г.

• Как безопасно установить наружную электрическую розетку

  Элли Оглетри • 10 ноября 2022 г. It

  Стефани Шайкин • 24 августа 2021 г.
