Как сделать проводку в бане правильно: как провести проводку в парилке, электропроводка своими руками, схема света в сауне, как правильно сделать монтаж проводов в парной из сруба, кабель от дома, фото и видео

Как сделать проводку в бане своими руками: пошаговое руководство

Перед тем как сделать проводку в бане своими руками следует знать, что особенностью ее обустройства является необходимость защиты силовых цепей от влажных испарений и высоких температур. В таких помещениях согласно ПУЭ должны приниматься особые защитные меры, гарантирующие безопасность эксплуатации электрических линий и подключенного к ним оборудования. Электрика в бане относится к вопросам, при решении которых не существует мелочей.

Содержание

Основные нормы и правила

Действующие стандарты, а также правила и нормы, регламентирующие  обустройство электропроводки, касаются следующих важных деталей:

• Порядок подводки силового кабеля (по воздуху или в траншее).
• Способ прокладки жгутов проводов и допустимые виды используемых при обустройстве электропроводки защитных средств.
• Типы кабельной продукции, разрешенной к применению в помещениях повышенной влажности (в бане и парилке, в частности).
• Безопасные схемы прокладки кабелей с целью их защиты от высоких температур.

Согласно требованиям ПУЭ, перед тем как сделать проводку в бане своими руками – нужно побеспокоиться о снижении вероятности повреждения и поражения током находящихся в ней людей. Порядок ввода силового кабеля будет рассмотрен особо.

Электропроводка бани

Ограничения по внутренней части проводки в бане в основном касаются способов ее прокладки в различных помещениях (парной, предбаннике, комнате отдыха и т. п.). Они также определяют вид применяемого монтажного кабеля, тип используемых установочных изделий и осветительных элементов (смотрите ПУЭ п. 6.1). Конкретные требования по обустройству электропитания в самой бане выглядят так:

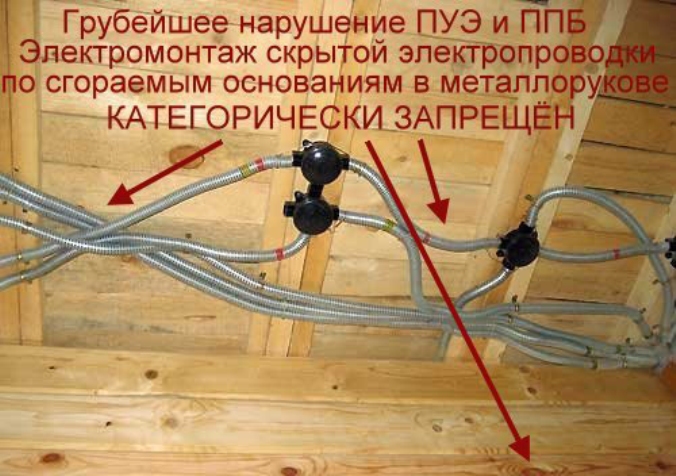

• Монтажные провода не допускается прокладывать в металлических трубах или на жестяных основаниях; для этого должны применяться только трубные изделия из ПВХ.
• При их укладке по дереву обязательно использование подкладок из асбестового листа.
• Зоны прохода проводов через стену должны защищаться специальными термостойкими втулками (лучше – фарфоровыми), устанавливаемыми для каждой жилы проводки.

При решении вопроса о том, какой кабель лучше всего подходит для бани, предпочтение отдается проводным изделиям в двойной или термостойкой изоляции (АПРН, ПРВД, NYM, ПРН и другим). В отдельных случаях, специально оговоренных в ПУЭ, для обустройства банной электропроводки допускается применять одножильный провод с защитным покрытием из ПВХ.

Безопасность (заземление)

Обеспечению безопасности эксплуатации электропроводки в банном строении уделяется повышенное внимание.

Важно! При проектировании бани вопросу надежного заземляющего контура придается первостепенное значение. Его можно устроить тут же, неподалеку от сруба.

В заземлении нуждаются все установленные в здании приборы (включая розетки и саму проводку, состоящую из трех жил). Электроустановочные изделия — распределительные коробки, выключатели и розетки не должны монтироваться в парилке. За ее пределами они могут размещаться в любом месте на удалении не менее 80-ти см от пола. В светильниках и лампах должна быть предусмотрена электрическая защита на уровне не ниже IP 54. Для розеток, в конструкции которых обязательно наличие герметичной крышки, показатель IP должен быть не ниже 44-х.

Составление схемы

Подготовка схемы электрического ввода и самой проводки – первостепенная задача проектирования системы энергоснабжения любого объекта, включая баню. В ней обязательно отмечаются следующие моменты:

• Тип ввода (подземный или воздушный кабель с указанием марки последнего).
• Место расположения электрического щитка и его состав.
• Трасса, по которой должна прокладываться проводка в бане своими руками.
• Места установки розеток, выключателей и распределительных коробок.

Дополнительная информация: На схеме обязательно указываются марки используемых проводов, кабелей и всех электроустановочных изделий.

На ней также обозначаются защитные автоматы, рассчитанные на номинальные токи (их обычно размещают в пределах вводного устройства). На заключительной стадии подготовки схемы отмечаются отходящие от щитка силовые и осветительные линии.

Этапы монтажа

Процедура непосредственной подводки электричества в баню разбивается на ряд этапов, на каждом из которых проводятся следующие операции:

1. Проводка кабеля ввода до распределительного устройства.
2. Монтаж шкафа с размещенным в нем защитным и распределительным оборудованием (включая автоматы и шины заземления).
3. Расчет допустимой толщины электромонтажного провода, способного выдерживать токи нагрузки во внутренней электросети.
4. Выбор его типа, марки и сечения (на основе расчета).
5. Монтаж всех электроустановочных изделий.

На завершающем этапе работ осуществляется прокладка электропроводки с подключением всего установленного ранее оборудования. Пошаговая инструкция по ее обустройству приводится в следующем разделе

Способы монтажа питающего кабеля (воздушный и подземный)

При организации воздушного ввода силовой части энергоснабжения необходимо придерживаться следующих правил:

• Кабель воздушной подводки должен прокладываться по столбам за пределами бани на удалении по высоте: от проезжей части – не менее 6-ти метров, от пешеходной зоны – не менее 3,5 метров.
• Его ввод в здание должен располагаться на уровне не ниже 2,75 метра.
• При расстояниях между столбами более 15-ти метров необходимо ставить дополнительную опору.

Для воздушной прокладки применяется самонесущий провод типа СИП диаметром не менее 16 мм2 и с нагрузочным током до 63 Ампер. В его состав входит комплект несущих деталей, обеспечивающих устойчивость всей системы к растягивающим нагрузкам.

Само кабельное изделие защищено очень прочным полиэтиленовым покрытием. При однофазном энергоснабжении такой кабель позволяет подключать нагрузку до 14 кВт, а при 3-х фазном – до 42 кВт.

Обратите внимание: Алюминиевый СИП допускается подводить в любое банное помещение, кроме парной.

Кабельная подводка к бане подземным способом считается более надежным вариантом, правда, не всегда доступным для рядового пользователя. Это объясняется высокой стоимостью кабеля в бронированной оболочке (ПУЭ допускает использование кабельных изделий марки ВБШ с 4-мя медными жилами 10м2). Сложность реализации этого подхода также связана с территориальными проблемами, возникающими в ситуации, когда кабель от вводного щитка проходит через чужие участки.

Расчет сечения

При выборе сечения проводов и кабелей основываются на предварительном расчете предельных токов в нагрузках, которые одновременно включаются в питающую линию. Для этого потребуется подсчитать общее количество следующих наименований потребителей:

• Одновременно включаемые лампы освещения и бра.
• Розетки с разово подключенными к ним приборами (электрочайниками, фенами, вентиляторами и т. п.).
• Включенное в линию силовое оборудование (кулеры, проточные водонагреватели или бойлеры, например).

После этого мощности всех имеющихся нагрузок суммируются, а полученная цифра делится на сетевое напряжение 220 Вольт. В результате получается ток, протекающий по проводам в бане в режиме максимального потребления (когда все приборы включены).

По полученному значению из специальных таблиц находятся сечения проводов, способных выдержать вычисленные ранее токовые нагрузки.

Выбор провода и электроустановочных изделий

Для проводки электрических жгутов непосредственно в банных помещениях применяются следующие марки проводов:

• НГ.
• ВВГ.
• NYM.

Самыми подходящими для парной специалисты считаются проводные изделия типа РКГМ в надежной огнестойкой изоляции. При высокой температуре она не горит, а только тлеет. Поэтому этот тип проводки может использоваться в парилках, в сауне и других жарких местах. Толщина провода выбирается согласно следующим раскладам:

1. Для прокладки осветительных линий берутся жилы сечением – 1,5 мм. кв.
2. Для монтажа участков сети между силовыми розетками – 2,5 мм. кв.

При выборе электрооборудования для бани исходить нужно из следующих соображений:

• В помещениях устанавливаются электрические светильники во влагозащищенном и термостойком исполнении, имеющие герметичный ввод для силовых проводов.
• Предпочтительнее, если их корпус изготовлен на основе стекла или металла (пластиковые изделия от высокой температуры могут покоробиться).
• Предельно допустимое напряжение питания для таких светильников – 24 Вольта.

Последнее требование означает, что в состав электрооборудования должен входить понижающий трансформатор, корпус которого наряду с другой металлической арматурой надежно заземляется.

Внутренняя разводка

При прокладке внутренней проводки необходимо ориентироваться на требования ПУЭ и придерживаться следующих правил:

• В строении из древесины (из бруса или бревен) разводка монтируется открытым способом. Это означает, что жгуты из проводников прокладываются в кабельных каналах, гофре или в стальных трубах.

• В бане, сооруженной из негорючих материалов (таких как шлакоблоки, например или кирпич) может применяться скрытый способ прокладки, когда провода укладываются в толще стен или под вагонкой.

• В парилке обязательна к применению кабельная продукция, имеющая термостойкое изоляционное покрытие (обычно в ней используют специальный кабель марки РКГМ 3х2).

Согласно требованиям ПУЭ в парильном помещении из электрооборудования допускается устанавливать только светильники, которые можно размещать по углам.

Розетки и выключатели этими же нормативами к установке не рекомендованы. В этом случае основная разводка может быть обустроена в смежной комнате, после чего делается отдельная подводка к осветительным приборам, прокладываемая сквозь стену.

Важно! При оформлении стенного прохода обязательно устанавливаются теплоизоляционные втулки, по одной на каждую жилу.

В остальных банных помещениях электропроводка должна быть проведена по кратчайшему пути, намечаемому от одного прибора к другому. При ее обустройстве необходимо придерживаться следующих рекомендаций:

1. В предбаннике и в душевом отделении (его нередко называют моечной) специалисты рекомендуют к применению кабель ВВГнг-LS, проложенный в гофре, трубах или скрытым способом (если стены сделаны из несгораемого материала).
2. В состав электрического щита должны входить автоматические выключатели (по одному на каждую комнату) и УЗО с током срабатывания 10 мА.
3. Вся монтируемая открыто электрическая фурнитура устанавливается за пределами помещений (или в районе входа).

Также обращает на себя внимание еще одно важное замечание, запрещающее прокладывать электропроводку непосредственно над печной конструкцией.

Дополнительная информация: Нормативными документами не запрещено оформлять провода в банных помещениях в виде ретро проводки.

Добавим, что для этого строения обязательно обустройство надежного заземляющего контура, а также желательно сооружение комплекса молниезащиты. Соединение всех монтируемых проводников должно оформляться сваркой, пайкой или специальным обжимным методом. Проходы силового кабеля сквозь стены строения выполняются только в металлических (стальных) трубах.

Видео инструкция

С более подробной инструкцией по обустройству электропроводки в бане можно ознакомиться в видео, расположенных ниже. После просмотра допускается смело приступать к монтажным работам, подробно описанным в предыдущих главах. Внимательное изучение предложенного материала поможет вам успешно справиться с задачей обустройства проводки в бане.

Электропроводка в бане своими руками: пошаговая инструкция монтажа

Главная » Крупные конструкции

На чтение 6 мин Просмотров 102 Опубликовано 19.11.2020 Обновлено 05.11.2020

В банный комплекс необходимо прокладывать электричество, даже если отапливается постройка дровяной печью. Однако условия эксплуатации здесь специфические, поэтому монтировать проводку в деревянной бане своими руками нужно по правилам.

Содержание

1. Основные требования к созданию проводки в бане
2. Подготовительный этап
3. Проектирование схемы
4. Расчет подходящего сечения
5. Подводка силового кабеля к отдельно стоящей бане
6. Процесс монтажа в бане или сауне

Основные требования к созданию проводки в бане

Электропроводка в бане должна быть изолирована от влаги

Размещение розеток, светильников, выключателей и способы крепления кабеля в бане регламентируются ГОСТ Р 50571.12-96. Требования жесткие.

• Для кабеля разрешается использовать только трехжильные медные кабели. Двухжильную проводку допускается ставить только на выключатели.
• Категорически запрещено брать плоские универсальные провода, так как для них ГОСТ не разработан. Кабели изготавливаются по ТУ, поэтому их характеристики могут быть неудовлетворительными.
• Парилку условно разделяют на 4 зоны. В 1 зоне, где размещается печь, запрещается прокладывать кабель или ставить светильники. В 3 и 4 секторах – рядом с полоками, можно прокладывать проводку, но только с изоляцией, способной выдерживать температуру не менее +170 С. Во 2 зоне ограничений меньше всего.
• В парилках и саунах нельзя размещать розетки и выключатели. Их устанавливают в предбанниках или тамбурах.
• В бане из бревна или бруса провода укладывают на стены. Использовать для изоляции пластиковые трубы запрещается. Чтобы предупредить перегрев и снизить опасность пожара, при монтаже под проводку укладывают листки асбеста. Если кабель идет рядом с горючими конструкциями, последний защищают асбестом и сверху.
• Все провода должен быть цельными, скручивание исключается. Соединение возможно только клеммное.

Пошаговая инструкция по организации электроснабжения требует, чтобы баня была оборудована собственным распределительным щитком. Ставят его в предбаннике.

Подготовительный этап

Вначале составляется проект расположения электрических узлов в помещениях

Электропроводка в бане своими руками подразумевает несколько этапов:

• проектирование – включает схему как внутренней, так и внешней проводки;
• расчет кабелей и обслуживающих приборов;
• монтаж проводки по схеме;
• тестирование системы.

Главное требование к электропроводке в бане, сауне или парилке – безопасность. При этом учитывают опасность пожара и коррозии. Все приборы должен иметь высокую степень влагозащиты и устанавливаться в защищенных от воды и пара местах.

Проектирование схемы

Подключение бани к электричеству от частного дома начинают с разработки схемы. Нелишне проконсультироваться с электриком.

1. В первую очередь рассчитывают необходимую мощность. Если баня оборудуется только светильниками, а отапливается дровяной печью, рассчитывают нагрузку на 2–3 кВт. Если есть дополнительные нагрузки – фен, бритва, электрочайник, – нагрузка увеличивается до 5–6 кВт. Если парилка отапливается электропечью, расчетная мощность увеличивается до 10–20 кВт. Мощность печи указывается в руководстве по эксплуатации.
2. Мощные отопители в банях устанавливают редко, поэтому подключение чаще выполняется однофазное на напряжение в 220 В. Берут для него трехжильный провод с фазой, нулем и заземлением.
3. Рассчитывают мощность щитка. Сумму мощностей для 7 ламп, плюс фен, плюс печь, делят на величину напряжения – 220 в данном случае, и получают силу тока. По вычисленному показателю выбирают автомат. Нужен прибор с запасом номинального тока в 15%.
4. Главный провод идет от магистрального щита к распределительному щитку в банном комплексе. Сечение выбирают по полученному значению. Внутри бани провода прокладывают отдельно к печке, розеткам, лампам. Сечение рассчитывают по той же схеме.
5. Допустимо напряжение в парной – 24 В. Светильники выбирают влагостойкие.
6. Так как в деревянной бане или в парилке, отделанной вагонкой, риск возгорания очень велик, параллельно с автоматом устанавливают УЗО с током отсечки в 5мА–10мА. Величина номинального тока устройства должна на 1 номинал превышать показатель автоматического выключателя.

Нельзя ставить УЗО на 30 мА, так как в бане сопротивление человеческого тела падает, поэтому отсекать ток нужно при меньшем значении.

Расчет подходящего сечения

Зависимость мощности от напряжения и сечения

Вычисления относительно просты, но нужно правильно учесть все параметры.

Пусть Р – общая мощность всех потребителей. Этот показатель равен показателю главного кабеля. Конечная величина умножается на поправочный коэффициент 0,8. Р1, Р2, Р3 – и дальше. Мощность каждого потребителя: провод для лампы, для бритвы, для печки.

В бане используются электроприборы с активным видом нагрузки. Для них мощность и напряжение связаны формулой: P=U*I.

Расчетов по мощности не производят, а используют готовые таблицы, где указано оптимальное соотношение сечения медных и алюминиевых кабелей с учетом напряжения и способа установки. Для бани выбирают «открытую проводку».

Если длина кабеля заранее определена, можно рассчитывать сечение по длине провода.

Подводка силового кабеля к отдельно стоящей бане

Провести электричество в свою баню собственными руками можно 2 способами.

• Воздушная линия – кабель монтируют на столбы на высоте 3,5 м. Провод фиксируется на кронштейн к стене, затем пробрасывается сквозь стену внутрь и подводится к щитку. Берут самонесущий алюминиевый двухжильный провод.
• Подземная – более безопасный, но менее доступный метод. Бронированный медный кабель укладывают на глубину в 0,7–1,2 м на песчаную подушку. Кабель подводится снизу к постройке через втулку.

Нельзя крепить запитывающий кабель вертикально снизу к распределительному щитку.

Процесс монтажа в бане или сауне

Для безопасности необходимо сделать заземление

Чтобы правильно сделать проводку внутри бани, достаточно выполнять требования ГОСТ.

• В срубе или каркасной постройке допускается только открытый монтаж. Если баня построена из кирпича, кабель можно укладывать в стены.
• Размещают провода только вертикально или горизонтально. Установка по диагонали запрещается.
• Скрутки делать нельзя, соединяют клеммами или спайкой.
• В моечной и парилке розетки и выключатели не ставят. Если разместить их больше негде, берут герметичные розетки.
• Электрическая печь соединяется с распределительным щитом прямым кабелем – без выключателя.
• В электрощите рекомендуют сразу подписать, какой автомат отвечает за ту или иную группу. Подсоединяют по обычной схеме: к левым верхним клеммам фиксируют ноль, к правым – фазный провод. Нижние первые выводят на автомат.
• Вокруг самой бани укладывают заземление.
• В местах прохождения сквозь стену высверливают отверстие, устанавливают в него металлическую гильзу с негорючим наполнителем и укладывают провод.
• Светильники подключатся отдельно, остальная фурнитура – последовательно. Однако в 1 линии должно быть не более 3 розеток или выключателей.
• Для освещения находят применение 12 вольтные галогенные лампы. Степень защиты – не менее IP44. Допускается устанавливать декоративную подсветку в безопасных зонах.

Сделать электрическую проводку в бане – работа достаточно сложная. Сам монтаж особых затруднений не представляет, но расчеты производить нужно максимально аккуратно.
