Как сделать проем для лестницы на второй этаж в деревянном доме: Проем для лестницы в деревянном перекрытии

Лестницы для малых проемов: какую лучше выбрать

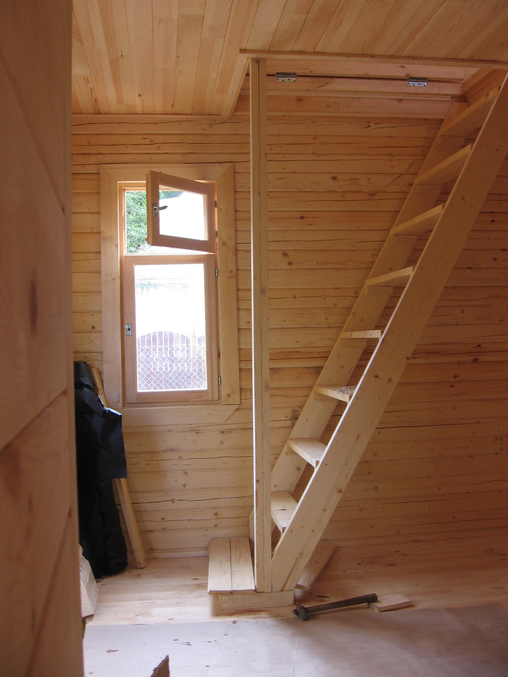

Лестница «гусиный шаг» в малом проеме

Расширить площадь маленького строения можно, устроив над ним второй этаж. Чтобы соединить уровни, требуется сооружение лестницы, которая должна быть компактной.

Важно так же, чтобы это была удобная и достаточно безопасная конструкция, которая не займёт много места. Какими бывают лестницы для малых проемов — их особенности и способы монтажа, подскажет статья.

Содержание статьи

• Особенности конструкций
  • Выбор вида лестницы для маленького проема
  • Места установки лестниц
• Типы проемов небольших размеров
  • Расчет параметров проема
  • Лестничный проем в перекрытии из дерева
  • Проем в плите из бетона

Особенности конструкций

При сооружении на второй этаж лестницы, практически всегда приходится выбирать между экономией пространства и удобством передвижения.

Для этих целей используются несколько видов лестниц:

• Прямые маршевые. Это самые комфортные конструкции при небольшом угле наклона. Но для небольших проемов и площадей помещений такие модели изготавливаются достаточно крутыми, что значительно снижает безопасность и удобства пользованием лестницей;
• Лучшее решение для малых помещений – винтовая лестница для маленького проема. Она занимает немного места, имеет довольно большой угол наклона, что позволяет безопасно пользоваться устройством детям и пожилым людям, но с соблюдением осторожности. Минусом спиральной лестницы является сложность при транспортировке громоздких предметов;
• В небольших помещениях удобно устанавливать поворотные лестницы. Это компактные конструкции, позволяющие максимально экономить пространство в небольшом помещении;
• Модульная лестница в малом проеме — это наиболее компактная конструкция. Зрительно легкие и воздушные, они абсолютно не перегружают интерьер помещения деталями. Стильный дизайн лестницы в узком проеме украсит современный интерьер дома и подчеркнет вкус его владельца. Но их лучше применять как дополнительный вариант, а основную лестницу выбирать более практичную – маршевую;
• Приставные. Это неустойчивые конструкции, довольно опасные и неудобные для перемещения на второй этаж;
• «Утиный шаг». В этом случае, человек полноценно может опираться на ступеньку лишь одной ногой;
• Складные чердачные. Их неудобство – необходимость постоянно закрывать и открывать проем под лестницу.

Какой оставить проем для лестницы, какую установить конструкцию для подъема на второй этаж, каждый владелец определяет сам. При этом многое зависит от особенностей помещения и предпочтений жителей дома.

В круглый и квадратный потолочный проем для лестницы можно выбирать винтовую конструкцию. А для пожилых людей, стоит сооружать П-образные лестницы в прямоугольном проеме, несмотря на то, что изделия занимают больше места.

Выбор вида лестницы для маленького проема

Совет: В строительстве существует золотое правило: чем больше лестничный проем — тем комфортнее будет лестница для него, а с уменьшением проема — ухудшается комфорт передвижения между этажами.  Необходимо учитывать, что главной проблемой маленьких проемов является то, что при подъеме человек головой упирается в потолок.

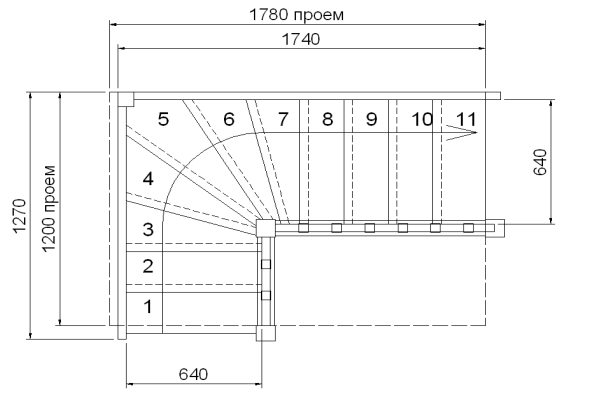

Схема устройства лестничного проема

Для примера можно рассмотреть установку маршевой лестницы с узким проемом в помещении с такими параметрами:

• Высота от уровня пола первого этажа до уровня пола второго — 2600 мм;
• Высота проема от пола первого этажа до потолка — 2050 мм;
• Проем на втором этаже длиной — 1925 мм.

При установке в имеющийся проем лестницы из 13 ступенек с шагом 200 мм, после проведения расчетов, длина конструкции будет равна 3000 мм. Для наглядности это можно увидеть на фото.

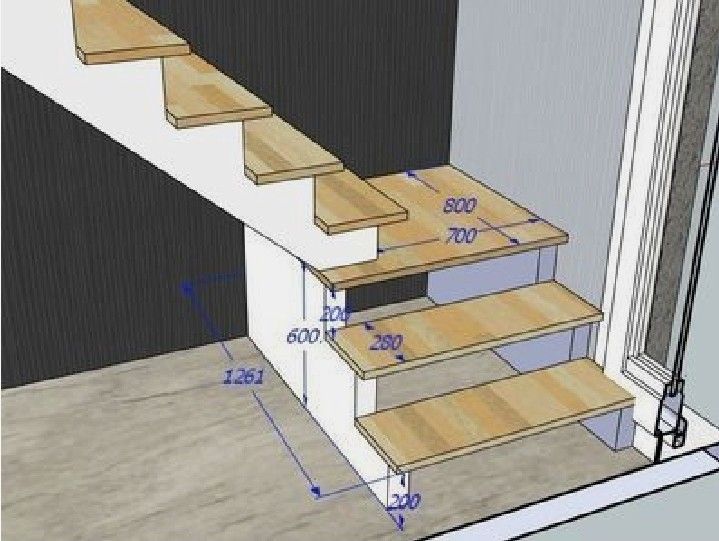

Маленький проем для лестницы маршевого типа

Исходя из приведенного примера, между первой ступенькой лестницы и потолком расстояние составляет всего 1850 мм. Этого недостаточно для взрослого человека большого роста.

На схеме хорошо видно, что человек попадет в проем лишь после третьей ступеньки, когда расстояние между потолком и третьей ступенькой будет всего 1450 мм.

Вывод из приведенного примера: для установки лестницы при этих условиях, нужно или сделать больше угол наклона лестницы, уменьшив комфорт, или увеличить длину проема, сделав его 3000 мм.

Условно маленькие проемы можно разделить на 4 категории:

• До размеров 935х650 мм. В таком проеме могут устанавливаться лишь чердачные лестницы или стремянки. Для других вариантов сооружений проем слишком маленький;
• От размеров проемов от 935х650 мм до 1200х900 мм, можно устанавливать лестницу с гусиным шагом. Такая лестница может иметь несколько исполнений. Углы наклона конструкции могут колебаться в пределах 50° — 72°;
• При размерах проема 1,2х0,9 м до 2,3х0,8 м, лучшим вариантом будет устройство винтовой лестницы;

Совет: При таких размерах следует позаботиться о свободной территории за проемом на нижнем этаже. Это связано с тем, что для увеличения длины ступеньки, чтобы конструкция была более комфортной, конструктор выводит ее за габариты проема на первом этаже. В этом случае, на первые четыре ступеньки человек будет подниматься под потолком.

• В проемы с размерами более 2,3х0,8 м, можно вписать маршевую лестницу, комфортную для эксплуатации.

Какой должен быть проем для лестницы «гусиный шаг»

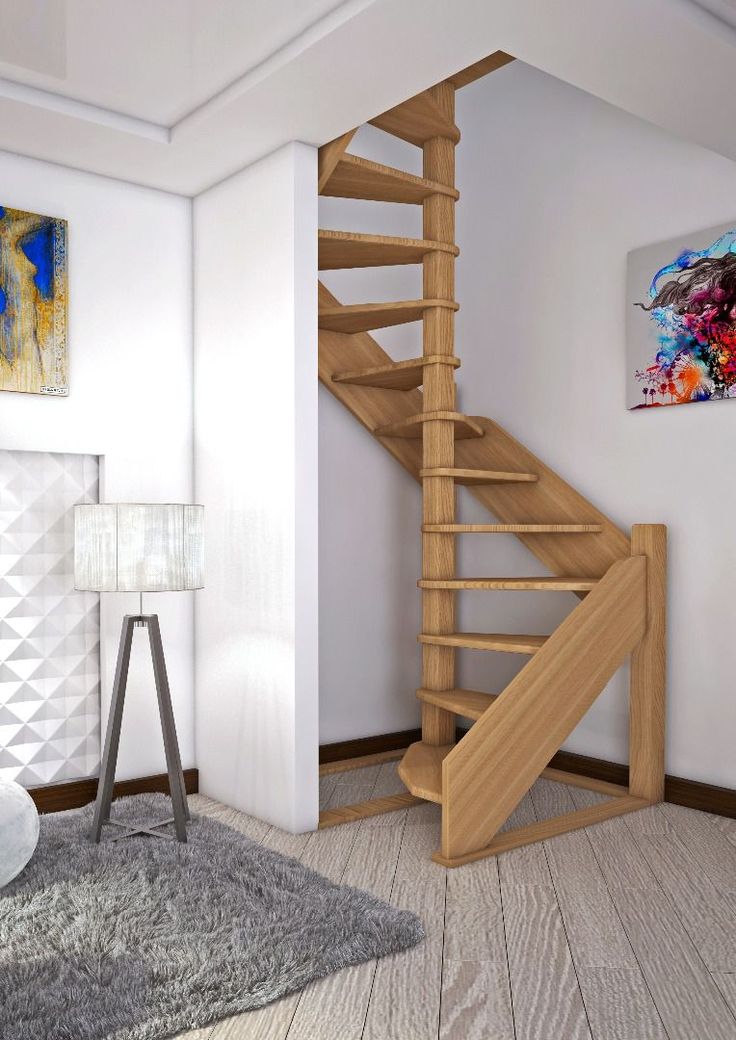

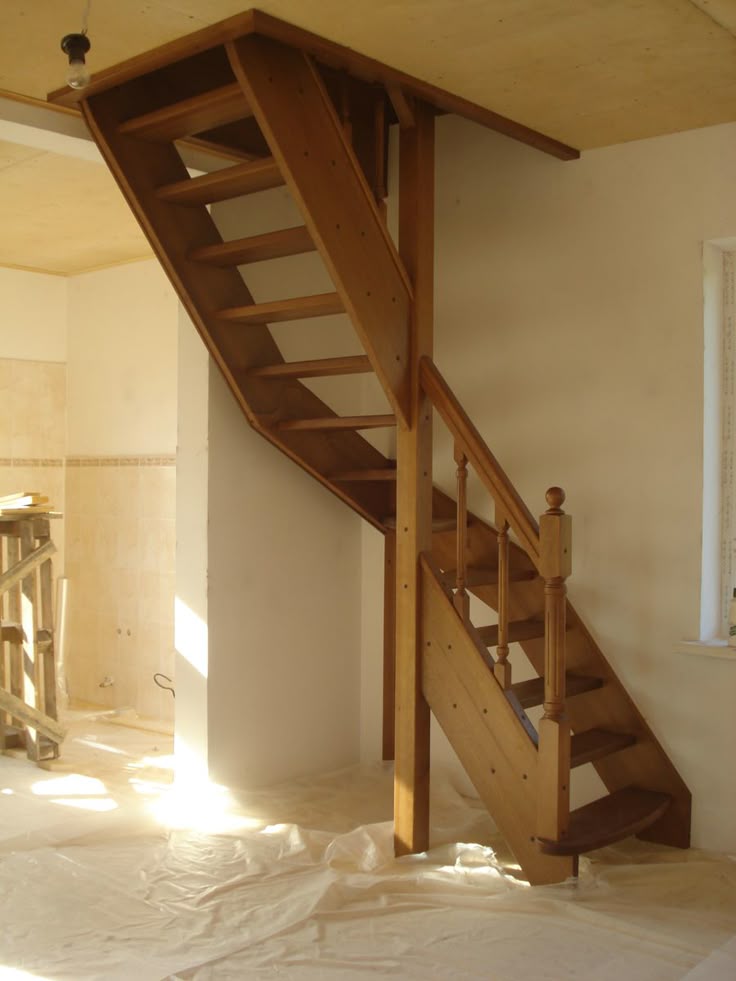

Поворотная лестница в малом проеме

Места установки лестниц

Для монтажа в малый проем лучше всего подходят винтовые и модульные конструкции.

Их преимущества:

• Универсальность;
• Возможность монтажа сооружения в углу помещения, у одной из стен, в центре комнаты;
• Можно устанавливать в здании с любой архитектурой, без необходимости дополнительной его перепланировки.

В такой ситуации, оптимальный вид конструкции: винтовая лестница в узкий проем, монтируемая на больцах.

• В этом случае, трапециевидные ступеньки крепятся к опорной стойке узкой стороной, а наружная сторона ступенек ограничивается перилами (см. Перила для лестницы: виды конструкций и материал для их изготовления), которые могут прикасаться к стенам.
• При этом, для изготовления перил и балясин обычно применяется тот же сорт древесины, как и для ступенек.
• Для отдельно стоящей от стены лестницы, перила могут изготавливаться из разных материалов, которыми могут быть: стекло, металл, пластик. Это будет служить дополнительным декором конструкции.
• При монтаже маршевой лестницы следует освободить место возле стены. Один пролет упереть в опорную стену, а второй — закрепить к ней.
• Модульную лестницу можно устанавливать при любой планировке комнаты.

Совет: При выборе винтовой или модульной конструкции, следует учитывать их опасность при передвижении детей и пожилых членов семьи.

Типы проемов небольших размеров

Виды проемов для винтовых лестниц

Прежде, чем монтировать конструкцию для подъема на второй этаж в своем доме, стоит определить, какой нужен проем для лестницы, подобрать его оптимальные параметры. Просвет в потолке, который завершает подъем, можно выбирать самый разный, что зависит от вида лестницы, дизайнерских решений.

Форма потолочных отверстий может быть:

• Прямоугольной. Это стандартный проем для лестницы, который чаще всего предпочитают владельцы своих домов. Проектирование и монтаж таких конструкций наименее сложные. Длина проема зависит от конфигурации и размеров лестницы;
• Круглой. Используются обычно для винтовых моделей и выглядят аккуратно. Главным условием является попадание верхних ступенек непосредственно под окружность. При обустройстве круглого проема требуются гнутые элементы;
• Полукруглой. Используются для винтовых и маршевых подъемов;
• Нестандартной. В этом случае, проем может иметь самую разную форму. Такие конструкции используются при невозможности применения стандартных решений. Такие проемы могут иметь вид трапеции или многогранника, изготовить их своими руками достаточно сложно, но при необходимости возможно.

Расчет параметров проема

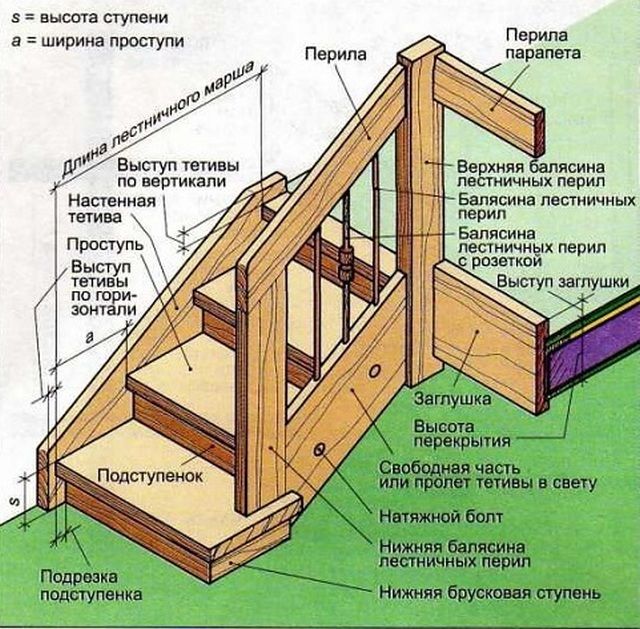

Параметры для расчета проема

Устройство проема под лестницу следует начинать с расчета его площади. При выборе размеров сооружения необходимо:

• Учитывать планировку этажей;
• Определить площадку под монтаж лестницы;
• Наметить границы будущего проема.

Чтобы больше узнать о расчетах лестницы и проема для нее, стоит просмотреть видео в этой статье.

При подсчете размеров проема необходимо:

• Спроектировать или выбрать проект самой лестницы, определив геометрию конструкции, ее уклон, количество ступенек, с учетом таких параметров, как:

1. Высота лестничного пролета;
2. Ширина лестницы;
3. Длина сооружения;
4. Высота ступеньки;
5. Глубина поступи.

• Высота пролета и размеры ступенек, определяют ступеньку, которая будет на уровне второго этажа. Для этого существует специальный алгоритм:

1. Определяется высота потолка;
2. От этого размера отнимаются последовательно высота каждой ступеньки;
3. Остаток менее 2 см, обозначает, что все ступеньки поместятся под перекрытием, а остальные выйдут за пределы проема.

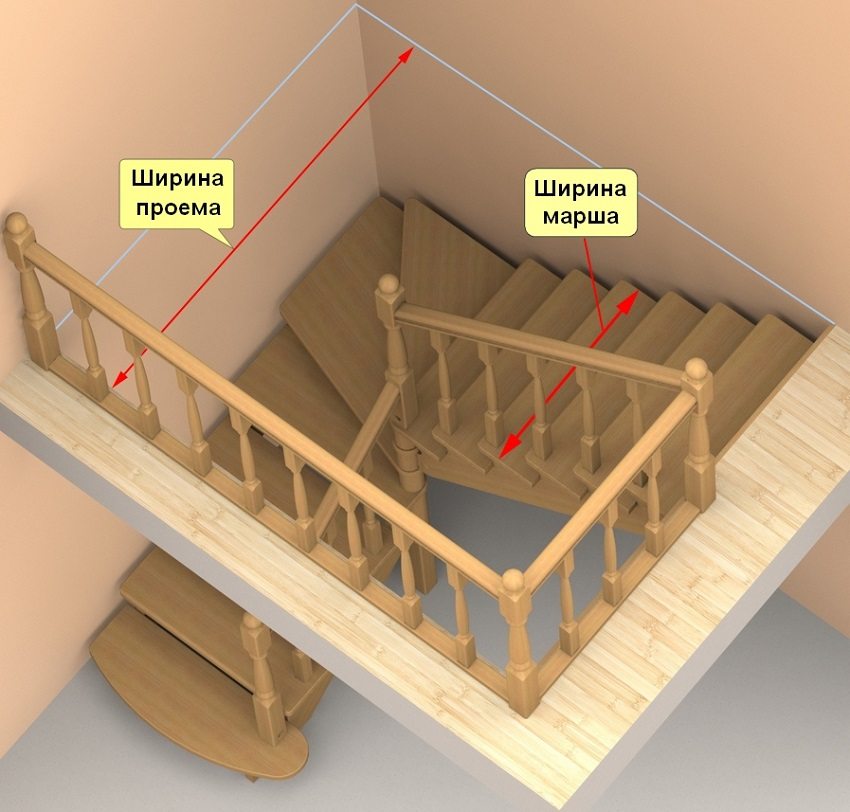

• При планировании монтажа поворотной лестницы, ширину проема необходимо определять по уровню поворотных забежных ступенек, а длину — равную длине двух маршей. Для прямой лестницы люк делается больше, из-за отсутствия поворота конструкции. Для винтовой модели, проем равен диаметру окружности лестницы.

Дизайн лестницы в эркерном проеме

Лестничный проем в перекрытии из дерева

Проем в деревянном перекрытии

Проще всего лестничный проем изготовить в деревянном перекрытии, но с учетом некоторых нюансов.

Инструкция изготовления небольшого проема предлагает такой порядок работ:

• Снимается по контуру покрытие на полу и потолке, по размерам соответствующим будущему отверстию;
• На месте, которое отведено под проем, разрезаются 1 или 2 балки;

Совет: Нельзя разрезать большее количество балок перекрытия. Иначе оно потеряет свою прочность.

• Монтируются парные элементы, размеры которых совпадают с основными балками. Они необходимы для крепления к ним 2-х деталей для формирования отверстия. Чтобы усилить конструкции, добавляются поперечные бруски, сечением, как у основных балок.
• Все элементы соединяются между собой металлическим уголком и саморезами. При примыкании проема к кирпичной стене, с одной стороны балка крепится к ней.

Проем в плите из бетона

Совет: Чтобы цена изготовления конструкции была ниже, отверстие в бетонном перекрытии для установки лестницы следует предусмотреть на стадии строительства дома, выбрав его по размерам железобетонной плиты. После оборудования проема, лишнее пространство бетонируется.

Устройство проема в перекрытии из железобетона

Технология процесса включает 8 операций:

• Устанавливаются параллельно плитам перекрытия стальные балки, по аналогии перекрытия из дерева;
• Элементы свариваются в раму, с опорой на стену дома;
• Армируются участки, которые затем заливаются бетоном;
• Изготавливается на полу щит для низа опалубки. С помощью веревок он поднимается наверх и крепится к балкам опалубки, изготовленных из досок, поставленных на ребро или из арматуры, большого диаметра;
• Изготовленные из проволоки петли, накидываются на балки;
• Щит опалубки прижимается к смежным плитам перекрытия, закручиванием проволоки;
• Щит накрывается полиэтиленовой пленкой, чтобы не протекал раствор;
• Заливается бетонная смесь, проволока остается внутри бетона.

Какой проем для лестницы в потолке выбрать, как его изготовить, каждый выбирает самостоятельно, но при этом нельзя нарушать прочность потолочного перекрытия.

Если вы только проектируете или строите дом, а проема еще нет — не стоит экономить пространство, лучше оставить больше места. Помните: лестница под маленький проем не всегда комфортна и безопасна для передвижения.

наружные, внутренние, маленькие, межэтажные и другие

Если у вас небольшой земельный участок, то расширение жилой площади достигается методом увеличения этажности дома. А этот шаг подразумевает установку лестничной конструкции. Но как подобрать лестницу компактных размеров? Ведь нужно обеспечить не только безопасное перемещение человека, но и сохранить симпатичный интерьер помещений.

Какую лестницу выбрать?

Существует множество модификаций лестниц, которые представляется возможным применить при маленьких проемах:

•
  поворотные;
•
  с «гусиным» шагом;
•
  приставные;
•
  модульные;
•
  винтовые;
•
  складные;
•
  выдвижные.

Вышеперечисленные типы лестниц успешно справятся со своей основной функцией – удобным перемещением человека. Но у каждого варианта имеются свои минусы. К примеру, по винтовым системам достаточно проблематично спускаться детям и людям пожилого возраста. Что касается выдвижных и складных конструкций, то их приходится постоянно открывать и закрывать.

Многое зависит от габаритов проема. Для круглых и квадратных проемов оптимальным вариантом будет винтовая лестница. А для узких – модульные системы или Г-образные.

Если говорить о материалах производства, то для компактных лестниц одинаково часто используется металл и древесина. Дополнительно ступеньки оснащаются перилами. Последние не только играют роль обеспечения безопасности, но и преображают лестницу, делая ее более эстетически привлекательной.

Модульная лестница

Это эффективное решение проблемы малого пространства. Такие конструкции устанавливают различными способами:

•
  модули располагают относительно друг друга под углом;
•
  увеличивают радиус каркаса;
•
  удаляют несколько модулей;
•
  выполняют повороты на 90 -180 градусов.

Существуют и другие способы монтажа модульных лестниц на небольшом пространстве.

Как рассчитывается занимаемая площадь?

С винтовой лестницей расчёты простые, поскольку она займет столько же места, сколько и ее диаметр. Поэтому на примере рассмотрим маршевую П-образную лестницу.

1.
   Определение количество ступеней в марше. Для этого необходимо расстояние от пола до потолка разделить на высоту одной ступени. Например: высота потолка у нас равняется 3,5 метра, а ступени — 15 сантиметров. Получается, что 350/15 = 23 ступени. Марш получается длинным, поэтом делим его на две части. Также учитываем, что 23 ступень по счету будет совпадать с уровнем второго этажа. В таком случае, первый и второй марш будут иметь по 11 и 10 ступеней соответственно. Еще одной ступенью станет площадка между маршами.
2.
   Определяем длину изделия. Для этого умножаем ширину проступи (25 см) на количество ступеней в марше, то есть 10х25 = 250 сантиметров. Затем добавляем длину площадки, которая обычно равняется 100 см. В итоге получаем длину конструкции в 350 сантиметров.
3.
   Определяем площадь конструкции. Расстояние между маршами и их ширина суммируется. Должно равняться не менее 75 мм по технологическим нормам. Получаем следующее: 100+100+7,5=207,5 сантиметров. Лестница будет иметь размер 207,5х350 сантиметров.

Умножив ширину на длину, получим площадь конструкции: 3,5х2,07=7,25 метров в квадрате.

Что нужно помнить?

Существует масса нормативов и стандартов, соблюдение которых гарантирует безопасность эксплуатации лестниц. Некоторые из них:

1.
   Высота ступени не должна превышать 0,3 метра;
2.
   Ширина лестницы должна быть не менее 0,6 метра.
3.
   Если площадь недостаточная для монтажа лестницы, то лучше не экспериментируйте. Лестничное изделие всегда можно разместить снаружи.
4.
   Длина проема делается такой, чтобы легко поместился взрослый человек.
5.
   Крутые лестницы лучше исполнять без подступенков.
6.
   Расстояние от поверхности ступени до потолка должно быть не меньше 2 метров.
7.
   Не стоит делать слишком много ступеней, а самое важное – все они должны быть одинаковой высоты.

Компания «Практика» спроектирует и создаст для вас высококачественную и надежную компактную лестницу на второй этаж. Большой опыт и квалификация мастеров позволяют находить решения в самых сложных ситуациях!

• Процесс окрашивания деревянной лестницы

  Древесина – это часто используемый строительный натуральный материал. Но чтобы изделие из дерева прослужило максимально долгий срок, без потерь в качестве, необходимо использовать специальные защитные составы.

• Чем лучше всего окрашивать деревянную лестницу?

  Древесина является одним из самых популярных строительных материалов, благодаря своим превосходным технико-эксплуатационным свойствам. Но для увеличения срока службы дерево лучше всего обрабатывать специальными защитными средствами.

• Лестница в деревянном доме

  Деревянные лестницы в дом строятся на последнем этапе, при финишной отделке, т. к. сруб из цельной древесины даёт усадку до 15%, а дом из цельноклееного бруса – 1-2%. И если начать возведение деревянной лестницы вместе с домом она начнет деформироваться.

• Лестницы из бука

  Деревянная лестницы из бука – великолепная возможность внеси в интерьер дома гармонию, уют и неповторимую атмосферу. Ведь бук – это очень интересная древесина, как внешне, так и по своей текстуре. Тем более что такой материал – самый экологически чистый.

• Дача лестница на второй этаж

  В любом случае выбор лестницы для дачи на второй этаж нужно делать с особой тщательностью. И мастера компании «Практика» помогут подобрать оптимальный вариант для ваших условий. Более того, они возьмут на свои плечи все этапы изготовления лестницы.

• Деревянная лестница в частном доме

  При выборе лестницы предпочтения чаще всего отдается деревянным конструкциям неспроста, ведь дерево способно создать в доме атмосферу уюта и домашнего тепла. К тому же, древесина это самый что ни наесть экологически чистый и безопасный материал.

• Деревянные лестницы готовые и на заказ

  Стильные лестницы из дерева станут прекрасным решением для тех, кто предпочитает экологическую безопасность, натуральность в сочетании с красотой и надежностью. Главное в чем необходимо определиться, какую лестницу выбрать — готовую или на заказ?!

• Элитные деревянные лестницы

  Элитные лестницы из дерева могут быть сделаны из разных пород древесины, но, как правило, мастера выбирают только твердые породы, такие как бук, орех или дуб. Сама древесина просто обязана быть высочайшего качества, где влажность не должна превышать 12 %.

• Лестницы из сосны

  Деревянная лестница из сосны устойчива к механическим повреждениям. А если и появился дефект, то лестничный элемент очень легко заменить. И самое главное, лестничная конструкция из данного сорта дерева не оказывает серьезной нагрузки на пол помещения.

• Лестницы из дуба

  Можно с уверенностью сказать, что лестницы из дуба – это гармония, блаженство, богатство, совершенство. От дубовой лестницы вы получите наивысшее наслаждение и эстетическое удовольствие, она удобна и приятна в эксплуатации, устойчивая и безопасная.

• Профессиональное проектирование лестниц

  Проекты лестниц лежат в основе возведения лестничных конструкций: создание этих сложных инженерных систем невозможно без проведения необходимых расчетов и в отсутствие подробной технической документации.

Установка деревянных лестниц | Руководства по дому

Эван Гиллеспи

Деревянная лестница относительно проста по своей конструкции, но ее установка внутри типичного дома с деревянным каркасом требует тщательного планирования. Мало того, что конструкция самой лестницы требует некоторых математических расчетов, обеспечение устойчивости пола над лестницей требует внимания к несущей конструкции пола, где она уступает место лестнице.

Определение размеров

1. Вычисление размеров вашей лестницы требует некоторой математики. Вам нужно будет определить размер каждой лестницы, общие размеры лестницы и необходимое количество лестниц. Типичная внутренняя жилая лестница имеет высоту около 7 дюймов. Если вы разделите общую высоту лестницы в дюймах от нижнего этажа до верхнего этажа на 7, ответом будет приблизительное количество необходимых вам ступенек. Округлите это число до ближайшего целого числа и разделите высоту лестницы на результат; ответом будет точная высота или подъем каждой ступеньки. Чтобы определить пропорцию отдельной лестницы, удвойте подъем и добавьте пробежку; сумма должна быть близка к 25. Согласно этой формуле, лестница с 7-дюймовым подъемом должна иметь 11-дюймовый прогон. Наконец, вы можете определить общий пробег лестницы, умножив длину отдельной лестницы на количество ступенек.

Изготовление и установка косоуров

1. Косоуры, диагональные опоры для лестниц, обычно изготавливаются из пиломатериалов размером два на 12, и они имеют насечки для поддержки ступеней лестницы. После того, как вы определили размеры лестницы, вы можете использовать угольник, чтобы разметить и вырезать пазы в косоурах. Нижние концы косоуров опираются на нижний этаж, а верхние концы косоуров прикреплены к перемычке наверху лестницы либо прибиты гвоздями непосредственно, либо подвешены к подвеске балки. Стрингеры расположены на расстоянии 16 дюймов друг от друга по центру; типичная внутренняя лестница будет построена с тремя косоурами.

Балки, перемычки и подкосы

1. В большинстве случаев в верхнем этаже необходимо прорезать отверстие, через которое будет проходить лестница, и для изготовления этого отверстия потребуется вырезать несколько балок пола. Вы должны сориентировать проем так, чтобы его длинная сторона была параллельна прогону балок, чтобы вам пришлось вырезать минимальное количество балок. Концы срезанных лаг закрываются перемычками. Если ширина проема менее 4 футов, достаточно одного коллектора; в противном случае заголовок следует удвоить. Длинная сторона проема обрамлена торцовыми лагами; если возможно, вы должны выровнять хотя бы одну сторону проема с существующей балкой, чтобы свести к минимуму необходимость в дополнительных балках обрезки. Если проем находится в пределах 4 футов от пролета балок, проем может быть обрамлен одинарными обрезными балками; проем дальше от конца пролета требует двойных триммеров.

Подвесные балки

1. Если обрезанные балки, которые упираются в перемычки, называемые хвостовыми балками, имеют длину менее 6 футов, их можно прибить непосредственно к перемычке. Если они длиннее 6 футов, их следует прикрепить к перемычке с помощью подвесных балок. Коллектор должен быть прикреплен к балкам триммера таким же образом, как хвостовые балки прикреплены к жатке, поэтому, если балки прикреплены к подвескам, коллекторы также должны быть прикреплены к триммерам с помощью подвесок. Двойные перемычки следует крепить к триммерам с помощью подвесов независимо от того, как балки крепятся к перемычке.

Справочные материалы

• Высококачественное жилищное строительство: Каркас лестницы
• Американский совет по дереву: Детали для традиционного деревянного каркасного строительства
• Строительство деревянных каркасных домов; Джеральд Э. Шервуд и Роберт С. Стро

Писатель Биография

Эван Гиллеспи вырос, работая в семейном бизнесе по ремонту и ремонту дома, и является опытным садовником. Пишет на темы дома, сада и дизайна с 199 года.6. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и во многих других публикациях.

Обзор требований к открытым лестницам

18.02.2021

21 комментарий

В сообществе дизайнеров A/E термин «открытая лестница» часто используется для описания лестницы, которая не окружена стенами, перегородками или барьерами. Хотя термин «открытая лестница» не используется в Международных строительных нормах и правилах, он обычно совпадает с лестницей (которая является определенным термином в IBC), не используемой для выхода, или лестницей доступа к выходу (также определенный термин). Термины «общая лестница» и «удобная лестница» также используются в одном и том же обсуждении, хотя в зависимости от ситуации они могут относиться к сообщающимся помещениям или удобным проемам, оба типа вертикальных проемов определены в NFPA 101.

В этом посте мы рассмотрим требования IBC для открытых лестниц и опишем несколько путей кода, которые можно использовать для предоставления открытых лестниц в вашем проекте. Я буду использовать термин «открытая лестница» на протяжении всего поста, но помните, поскольку это не определенный термин, любая официальная документация по чертежам, планам и т. д. должна использовать правильную номенклатуру, указанную в этом обзоре. Этот пост будет ограничен лестницами внутри здания и не будет касаться внешних лестниц.

Открытые лестницы — Пути кода IBC 2018

Лестница, соединяющая уровни одного этажа
Первый и самый простой тип открытой лестницы соединяет один или несколько уровней одного этажа. Эта лестница может быть предусмотрена для доступа к фальшполу или мезонину, или для доступа к областям на этаже, которые находятся на разных высотах из-за наклонного участка.

Открытая лестница, соединяющая два этажа вестибюля. (Изображение предоставлено Ceslou, CC BY-SA 4.0)

​Если открытая лестница не используется как часть пути выхода, IBC будет рассматривать ее просто как «лестницу». Если она находится на пути выхода, она становится лестницей доступа к выходу. В любом случае, поскольку этот тип лестницы не соединяет несколько этажей, нет требований по ограждению лестницы или обеспечению номинального разделения (IBC 1019)..2).

Еще одним важным моментом для этого типа открытой лестницы является требование наличия доступных путей выхода (IBC 1009). Лестница доступа к выходу, соединяющая уровни на одном этаже, не может быть частью доступного средства выхода, если только лестница не обеспечивает средство выхода из мезонина (IBC 1009.3.1). Если вы не знаете, как удовлетворить требования к обязательным и доступным средствам выхода, ознакомьтесь с этой статьей для получения более подробной информации.

Лестница, соединяющая два этажа
Если ваша открытая лестница соединяет два этажа, возникает несколько дополнительных требований. Во-первых, IBC 712.1.9 устанавливает ряд требований к вертикальным двухэтажным проемам. К ним относятся:

• Не проникает через горизонтальную конструкцию, разделяющую пожарную или дымовую зону
• Не скрытая в стене, полу или потолке
• Не открытая для коридора группы I или R
• Недоступная для любой коридор на неосвещенном этаже
• Отделена от проемов, обслуживающих другие этажи, конструкцией, соответствующей требуемым шахтам

Открытая лестница, соединяющая два этажа.

Если ваша открытая лестница является частью средств эвакуации (лестницы доступа к выходу), IBC 1019.3 предъявляет аналогичные требования. Обратите внимание, что открытые лестницы, соединяющие два этажа, не допускаются в помещениях групп I-2 и I-3.

Лестница, соединяющая три или более этажей
Если ваша открытая лестница соединяет три или более этажей, наиболее распространенным подходом является использование завесы от сквозняков и близко расположенных разбрызгивателей в соответствии с IBC 1019..3.4. Для использования этого положения необходимо следующее:

• Здание должно быть полностью защищено от спринклеров в соответствии с NFPA 13
• Площадь вертикального проема не должна превышать удвоенной площади горизонтальной проекции лестницы
• Проем должен быть защищен с ветрозащитной завесой и спринклерами в соответствии с NFPA 13

Открытая лестница, соединяющая несколько этажей с ветрозащитной завесой и близко расположенными спринклерами. (Изображение предоставлено HDI Railing Systems)

​В группах размещения B и M нет ограничений на количество этажей, которые могут быть связаны с этим подходом. Во всех других помещениях это ограничено четырьмя соединенными этажами, за исключением групп I-2 и I-3, где это вообще не разрешено.

Открытые лестницы в жилых помещениях группы R
В жилых помещениях групп R-1, R-2 и R-3 разрешены открытые лестницы до четырех этажей, если они находятся в пределах одной жилой единицы, спального помещения или жилого помещения. /рабочая единица.

Открытые лестницы также разрешены в жилых помещениях группы R-3 и в жилых помещениях группы R-4.

Открытая лестница в жилом доме группы Р-2.

Открытые лестницы в атриуме
При расположении в атриуме разрешены открытые лестницы без ограничения количества соединяемых этажей. Имейте в виду, что у атриумов есть множество дополнительных требований в кодексе, таких как контроль дыма и номинальное отделение от других помещений здания. Открытые лестницы в атриуме могут служить лестницами для доступа к выходу, хотя расстояние перемещения по таким лестницам ограничено 200 футами (IBC 404.9)..3).

Открытая лестница, соединяющая несколько уровней атриума. (Изображение предоставлено Nheyob, CC BY-SA 3.0)

Другие ситуации
лестница обслуживает только гараж

Заключение

Во многих случаях IBC допускает использование открытых лестниц. Когда открытые лестницы используются как часть средств выхода из здания, они считаются «лестницами доступа к выходу». В противном случае они подпадали бы под определение «лестница» в коде.
