Как рассчитать размеры проема второго этажа под лестницу? | Методика расчета

Чтобы правильно рассчитать размеры проема для лестницы в частном доме, необходимо отталкиваться от ряда критериев и норм. В целом, если позволяет свободное пространство, то сперва выбирается желаемая конфигурация самой лестницы, а проем подгоняется под нее. Когда места относительно мало, поступают наоборот – под небольшой проем выбирается подходящая конфигурация лестницы.

Основные параметры проема под лестницу

Для начала разберемся с основными параметрами проема на втором этаже под лестницу. Как его правильно мерить? Какие размеры нужны для правильного расчета? Сколько вообще места отводить под проем при строительстве дома? Какие важные нюансы, при этом, нужно учитывать в процессе расчетов?

При расчете проема под лестницу на второй этаж специалисты оперируют следующими понятиями:

  • форма проема;
  • длина и ширина проема;
  • толщина межэтажного перекрытия;
  • расстояние от пола до перекрытия;
  • расстояние от ступеней до потолка.

В стандартных вариантах проем под лестницу может быть в форме квадрата, прямоугольника или круга. Реже встречается овал и другие сложные конфигурации. Прямоугольный проем чаще всего обустраивается под прямые одномаршевые лестницы и Г-образные. Квадратный – под П-образные. Проемы в форме круга делаются под винтовые лестницы.

Если речь идет о прямых, Г-образных и П-образных лестницах, то оперируют с длиной и шириной проема. В случае с винтовыми конструкциями рассчитывается радиус или диаметр, так как проем имеет форму окружности.

Толщина межэтажного перекрытия в расчетах размеров проема решающей роли не играет, однако пренебрегать этим параметром не следует. Особенно это актуально для тех лестниц, которые располагаются под проемом не полностью.

Расстоянием от пола до перекрытия называется высота помещения. Этот размер с толщиной межэтажного перекрытия будет соответствовать высоте лестничной конструкции.

Когда лестница не полностью расположена под проемом, важно учитывать расстояние от ступеней до потолка. При подъеме и спуске человек не должен доставать головой до края проема. Параметр актуален, как правило, только для прямолинейных одномаршевых конструкций.

Проем под прямолинейную лестницу

Для прямолинейной одномаршевой лестницы обустраивается проем прямоугольной формы. Его ширина, как правило, соответствует ширине ступеней с учетом толщины ограждения. В стандартном исполнении этот размер соответствует 0.9-1.1 м. Более комфортабельные лестницы делаются шириной до 1.5 м, соответственно, такой же будет и проем.

Длина проема под прямолинейную лестницу рассчитывается таким образом, чтобы минимальное расстояние между ступенями и потолочным перекрытием было не менее 1.9 м. Если проем сделать недостаточно длинным, при подъеме и спуске человек будет задевать головой край межэтажного перекрытия. Для примера при длине марша в 4.0 м и высоте потолка 2.7 м длина проема составит не менее 3.5 м.

Проем под Г-образную лестницу

Проем для Г-образной лестницы с двумя маршами и промежуточной площадкой может иметь форму прямоугольника или квадрата. В первом случае его ширина будет соответствовать ширине ступеней, то есть от 0.9 м до 1.5 м. На практике часто встречаются проекты, когда под Г-образную лестницу оставляется квадратный проем 2×2 м. В таких случаях его ширина будет соответствовать ширине ступеней второго марша плюс длине первого марша (по 1 м, соответственно).

В случае, если проем под Г-образную лестницу делается прямоугольным, обязательно учитывается расстояние от ступеней (или промежуточной площадки) до потолка. Как и в случае с прямолинейной конфигурацией этот размер должен быть не менее 1.9-2.0 м.

Проем под П-образную лестницу

Чаще всего проемы под П-образную лестницу с двумя маршами делаются в форме квадрата. Размер его стороны будет соответствовать сумме ширин ступеней обеих маршей, то есть, примерно 2.0 м.

Опять же, если высота потолков большая, то при нормальном уклоне лестницы обязательно в расчет берется минимальное расстояние от ступеней нижнего марша до межэтажного перекрытия. Норма аналогична вышеупомянутым – не менее 1.9 м.

Проем под винтовую лестницу

Расчет размеров проема под винтовую лестницу будет зависеть от ее конфигурации. В большинстве случаев он имеет форму окружности. Также бывают варианты в форме квадрата. Обычно винтовая лестница выбирается в тех случаях, когда место под обустройство проема ограничено. Это самый компактный вариант.

Как правило, длина и ширина (либо диаметр) проема второго этажа под винтовую лестницу соответствует двойной ширине ступеней. То есть, если при стандартных размерах для таких конструкций ширина ступеней будет 0.8 м, то проем будет не менее 1.6 м по длине и ширине, либо же в диаметре, если он круглый.

Завершение

Чтобы не вникать в детали расчетов размеров проема для лестницы и не допустить досадных ошибок, обратитесь в нашу компанию «Новая Лестница». Опытный специалист приедет к вам бесплатно, рассчитает абсолютно все параметры проема с учетом нюансов, конфигурации лестницы, имеющегося пространства и прочих критериев.

как правильно рассчитать, особенности, проем в перекрытии

Дыра в старом потолке

Отверстие в старом потолке часто вынуждает переставлять пространство под ним. Вам нужно подняться по лестнице, чтобы попасть на новый чердак.
При ремонте чердака, чтобы создать пригодный для использования чердак, вам обычно нужно сделать отверстие в потолке или увеличить существующее, чтобы установить новую чердачную лестницу. Степень сложности зависит от конструкции пола и размера отверстия.

Ремонт или реконструкция дома часто включает в себя изменение функциональной планировки интерьера и необходимость перемещения по лестнице. Для этого необходимо сделать новое отверстие в существующем потолке.

Распределение сил, действующих на элементы конструкции, затем изменяется, и это обычно требует введения замен и дополнительных опор или балок. Новые конструктивные элементы, с другой стороны, загружают левые фрагменты потолка и поддерживающие его стены, а иногда и потолок нижнего этажа. Решение о возможности проведения такой реконструкции всегда должно быть поручено проектировщику.

Работы по вырезанию отверстия в потолке должны проводиться под наблюдением профессионалов, Если в результате отсутствия безопасности часть потолка рухнет, это может не только создать угрозу безопасности человека, но и повредить пол пола ниже.


Выбор вида лестницы для маленького проема

Экономия площади и пространства жилого помещения и устройство достаточно комфортной для передвижения лестницы не всегда совместимы.

Для выбора оптимального решения по этим параметрам используются разные виды лестниц:

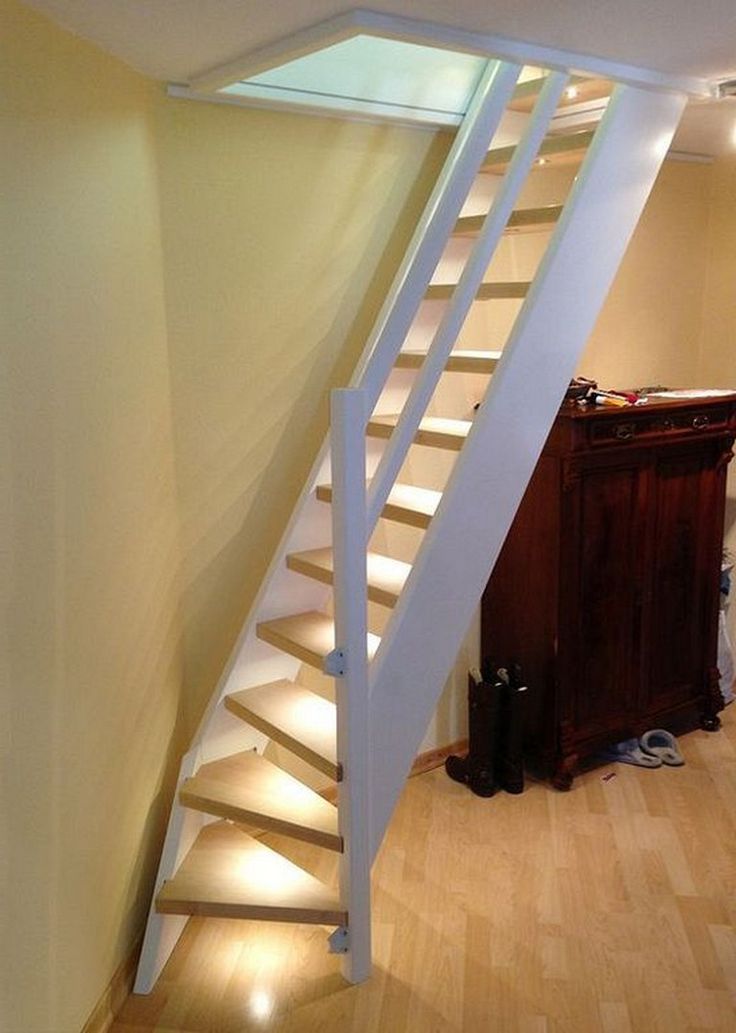

  • Прямая маршевая конструкция считается наиболее комфортной, но лишь при небольшом уклоне. В условиях ограниченных площадей, для устройства лестничного проёма на второй этаж и помещения для монтажа прямой марш может стать излишне крутым и неудобным для многих категорий пользователей.
  • Винтовая лестничная конструкция соответствует нормам безопасного и несложного подъёма, позволяет ощутимо ограничить площадь проёма и сэкономить полезное пространство при монтаже. Серьёзным недостатком винтовых лестниц считается сложность перемещения по ней различных грузов и предметов.
  • Поворотные лестничные маршевые системы лучше других конструкций соответствуют требованиям по экономии площадей и пространства.

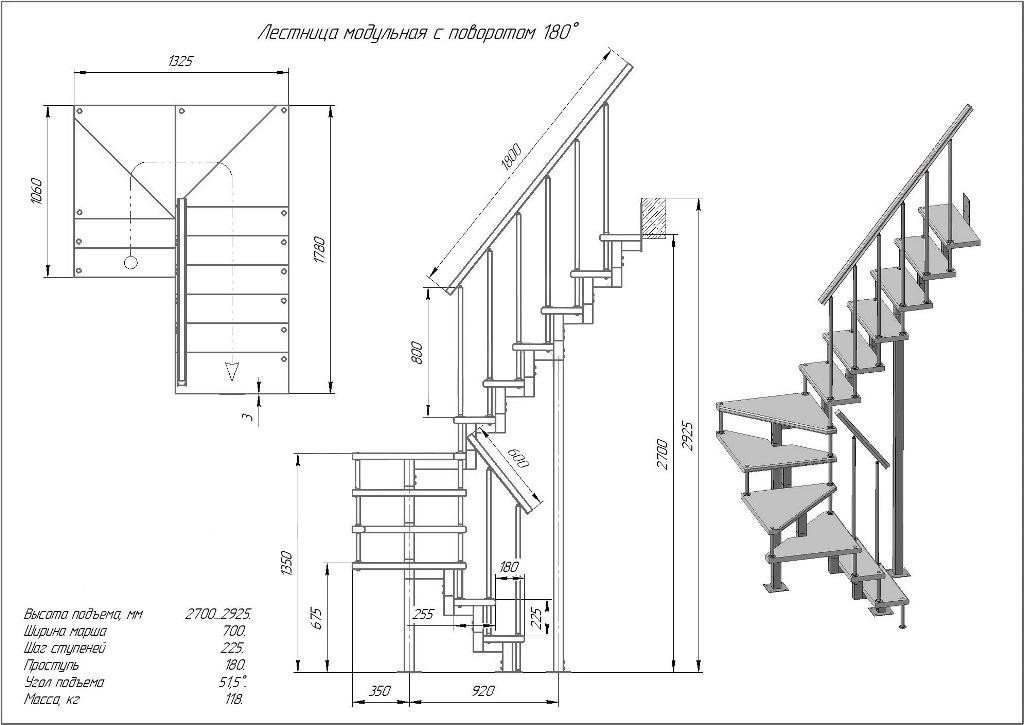

  • Модульная лестница относится к самым компактным, стильным и эффектным конструкциям. Но она непрактична и применяется , как правило, в качестве дополнительного решения.
  • Лестницы приставные – неустойчивы и опасны.
  • Конструкция «гусиный шаг» не позволяет устойчиво двумя ногами встать на ступень.

В качестве рекомендации: стоит остановить выбор на варианте винтовой лестницы, как отвечающей заданным параметрам. Вопрос с неудобством подъёма громоздких и негабаритных грузов следует продумывать отдельно.

Как самую удобную для подъёма и спуска пожилых людей и инвалидов следует рассматривать поворотную маршевую конструкцию, расположенную вдоль стен.

Размер ступеней

Ступени могут быть немного выше и уже, но они не должны быть выше 19 см и уже 22 см. Очень высокие и узкие ступеньки не очень удобны, особенно когда члены домохозяйства довольно низкие или в доме маленькие дети. Эти простые расчеты показывают, что средняя длина однопролетной лестницы в односемейном доме это 430-460 см.

Удобная ширина бега составляет около 90 см без перил. Само отверстие обычно немного шире (из-за балюстрады). Оно также может быть немного короче (примерно на две или три длины градуса), но он не может быть слишком коротким, потому что человек, спускающийся вниз, будет подвергаться воздействию головы, касающейся края отверстия.

Во время спуска мы падаем на более низкую ступень с высоты ступеньки выше, поэтому нам нужно больше места, чем указывал бы наш рост. Расстояние от ступени до края потолка должно учитывать это. Оно должно составлять 200 см, а высота ступеньки и запас прочности — обычно предполагается минимальный зазор 230-240 см, но это также зависит от угла лестницы. Площадь, занимаемая лестницей, может быть немного меньше в случае круглой лестницы. Если полы низкие, лестница займет меньше места, чем в высоком интерьере.

Основные требования к лестничным проемам

  1. Резка лестничных проемов в перекрытиях в обязательном порядке предполагает наличие свободного пространства снизу. Площадка должна быть не менее 1 м в длину. А если рядом с ней расположено более одной двери, то ее площадь должна быть ещё больше, чтобы было возможным одновременное открывание дверей и безопасное перемещение человека по лестнице.
  2. Конструируя лестничный проем, ориентируются на среднестатистический рост человека. Поднимаясь по лестнице, он не должен касаться головой потолка ни на одной из ступеней. Чем просторней проём лестницы, тем удобнее будет ею пользоваться.
  3. Лестничный проем должен быть хорошо укреплен, чтобы в ходе эксплуатации лестницы перекрытие не обрушилось.
  4. Проём для прямой лестницы должен иметь прямоугольную форму, винтовые конструкции требуют создания круглого проема.

Coastal Cottage: Открытие основного этажа — работа с балками и лестница

В последнее время в прибрежном коттедже произошло много изменений, и сегодня я очень рад поделиться с вами самым большим изменением на данный момент. Сегодня я делюсь с вами новой открытой планировкой и совершенно новым расположением лестницы, которое полностью преобразило первый этаж!

Площадь коттеджа составляет около 900 кв. футов, поэтому пространство ограничено. Когда мы впервые купили дом, лестница чуть не ударила вас по лицу, когда вы входили через парадную дверь, и казалось, что они подавляют переднюю комнату.

Из нашего первого совместного прохождения мы знали, что хотим передвинуть лестницу, чтобы не врезаться прямо в нее, входя в парадную дверь. Кроме того, поскольку комнаты крошечные, мы хотели создать ощущение большего пространства. Хотя мы не хотели делать первый этаж одной большой комнатой, мы хотели, чтобы они чувствовали себя более связанными, открыв дверной проем между кухней и передней гостиной.

Сначала спустили лестницу, чтобы убрать ее с дороги. Нашей целью было использовать их повторно, поэтому мы позаботились о том, чтобы они были тщательно сняты.

Следующей частью было открыть дверной проем между кухней и гостиной. План состоит в том, чтобы взять 3-футовый дверной проем и расширить его до 9-футового проема. Это потребовало больших строительных работ, которые начались с новых бетонных опор под домом, чтобы выдержать новую нагрузку. Затем были возведены временные опорные стены, удерживающие второй этаж, пока устанавливалась новая балка. Это позволило снести существующую стену, обрезать потолочные балки, чтобы новая балка могла как можно больше вдавливаться в потолок.

Мы также потратили время на то, чтобы удвоить потолочные и напольные швы для второго этажа, потому что пролет технически больше, чем допустимо сегодня, а второй этаж кажется немного гибким при ходьбе по нему.

Как только все было закреплено, временные стены рухнули, и мы открыли новый проход. Разница, которую это произвело, безумна и действительно подняла нам настроение, когда мы увидели, что эта важная веха позади.

Следующей частью этого крупного изменения стала установка лестницы на новом месте. Это потребовало большого количества каркаса, потому что старый лестничный проем врезан перпендикулярно потолочным балкам наверху, а новая лестница проходит параллельно.

Я не буду вдаваться в подробности, но второй этаж был перестроен с этой стороны с помощью двойных балок, как мы сделали с другой стороны комнаты.

Новая лестница примыкает к внешней стене, благодаря чему гостиная кажется намного больше. Они также приземляются рядом с окном наверху и заставляют пространство наверху казаться в два раза больше. Это был большой проект, но результаты и то, что он позволит нам подняться наверх на этапе 2, сейчас стоят затраченных усилий, времени и денег!
