Изготовление прицепа к мотоблоку — пошаговая инструкция

Мотоблок – очень полезная и многофункциональная техника для частного хозяйства. С его помощью можно выполнять различные работы по обработке земли. Но также с его помощью можно осуществлять перевозку немалых грузов. А для этого нужна тележка для мотоблока. В продаже есть множество уже готовых моделей прицепов. Но их стоимость и качество не всегда удовлетворительны. Как своими руками изготовить качественный прицеп на мотоблок, затратив при этом минимум средств и усилий, мы расскажем Вам в этой статье.

Содержание

• 1 Как сделать прицеп для мотоблока своими руками?
  • 1.1 Сборка рамы для прицепа к мотоблоку
  • 1.2 Установка оси
  • 1.3 Кузов прицепа
  • 1.4 Сцепка и сиденье
• 2 Самосвальный прицеп для мотоблока
• 3 Как сделать тормоза на прицеп к мотоблоку?

Как сделать прицеп для мотоблока своими руками?

Теоретически телегу для мотоблока можно разделить на такие основные узлы – колеса, кузов, рама, сцепка. Перед началом работ сперва нужно продумать конструкцию до мелочей, просчитать размеры и создать чертежи. Также обратите внимание на такие моменты, как соединение сплошных узлов и деталей (сварка, свинчивание, клепка), соединение подвижных узлов (втулки, подшипники, шарниры, ось), конструкция сидения (простое или регулируемое), функционал кузова (самосвал или статический), подставки для ног (платформа или подножки) и т. д.

После того, как Вы определились с проектом будущего прицепа и подобрали нужные материалы, нужно очистить заготовки от ржавчины и грязи, при необходимости обрезать их и подогнать под чертежи, скрепить. По завершению работ прицеп желательно покрасить.

Поэтапная работа над самодельной телегой на мотоблок выглядит следующим образом.

Сборка рамы для прицепа к мотоблоку

Простейший вариант изготовления рамы – соединить кусок трубы или металлопрофиля с колесной осью.

Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.

Установка оси

Колесная ось может быть также изготовлена самостоятельно. Для этого берется стальной стержень не менее 1,07 см в длину и 30 мм в диаметре.

Длину следует учитывать и корректировать, исходя из размеров кузова прицепа. Колеса можно подобрать от старой садовой техники, от ручной тележки, мотоцикла, мопеда или автомобиля – все зависит от габаритов будущего изделия. Схемы 2 вариантов крепления колесного шасси приведены на рисунках ниже.

Одноосный прицеп имеет существенный недостаток – смещенный центр тяжести. Из-за этого может перевернуться кузов, груз в нем, или это вовсе приведет к поломке техники. Для большой тачки, предназначенной для перевозки немалых грузов, следует проектировать двухосную конструкцию. Основные крепления и детали останутся такими же, как и для проекта одноосной тележки.

Кузов прицепа

Кузов выполняется из деревянных досок или из листа металла. Для дополнительной прочности следует по бокам и снизу предусмотреть ребра жесткости. В деревянных кузовах углы укрепляются металлическими уголками. Задний борт рекомендуется делать на петлях, для возможности открывания (особенно полезным откидной борт будет для самосвальных агрегатов).

Сцепка и сиденье

По завершении основных работ, после скрепления всех основных узлов конструкции можно приступать к сборке остальных деталей прицепа. Наиболее важными является сцепка и сиденье.

Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.

Сиденье можно приварить обычное, например, от старого автомобиля, или оборудовать спереди прицепа сиденье-ящик для инструмента. Его размеры будут зависеть от общей конструкции прицепа. Главное – не использовать слишком тонкие доски и надежно закрепить ящик.

Самосвальный прицеп для мотоблока

Для того, чтобы сделать Ваш прицеп самосвальным, при конструировании рамы приварите к балкам 1 и 2 (показаны на фото ниже) обычные дверные шарниры-«капельки». Чтобы избежать опрокидывания кузова во время движения и погрузки, его можно закрепить, приварив защелку (например, дверную) к краю рамы.

Подобный прицеп идеально подойдет к таким моделям мотоблоков, как Нева МБ-1, Нева МБ-2, МТЗ, Ока и другим моделям известных производителей.

Как сделать тормоза на прицеп к мотоблоку?

Тормоза для прицепа к мотоблоку необходимы исходя из требований техники безопасности. Ведь не всегда груженый прицеп можно будет легко остановить, особенно если на пути будет склон.

Чтобы самостоятельно оборудовать прицеп тормозами, необходимо сначала обзавестись инструментом и найти такие детали от старого мотоцикла:

• барабан от тормозов;
• тормозные колодки;
• спицы из колеса;
• сварка;
• плоскогубцы.

Тормоза нужно делать на каждое колесо, чтобы при торможении прицеп не занесло.

Перед началом установки снимите с тормозных барабанов тросики и проточите их. Наденьте проточенные барабаны на ступицы и закрепите сзади. Образовавшееся пространство между ребрами дисков закройте с помощью спиц. Установите барабан на ось и закрепите с помощью втулок. Для предотвращения смещения детали приварите к оси кусок уголка.

После закрепления барабанов протяните к месту управления тросы. Место управление делается подобно к системе стояночного тормоза автомобиля (ручника) из подручных средств.

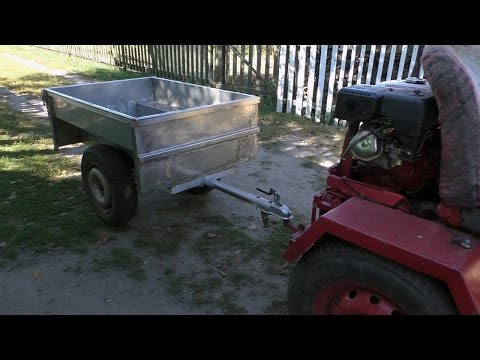

Предлагаем Вам также ознакомиться с видео, на котором показано устройство самодельного тормоза для прицепа к мотоблоку:

Прицеп для мотоблока своими руками: чертежи и размеры, инструкция

• 1 Недостатки промышленных образцов
• 2 Составление чертежей
• 3 Заготовка материалов и узлов
• 4 Изготовление
• 5 Заключение

Для различных целей можно использовать прицеп для мотоблока, своими руками его достаточно просто изготовить, и это будет более практично, чем приобретение готового изделия. Достаточно часто перед мелкими фермерами и владельцами хозяйств стоят достаточно сложные вопросы по транспортировке убранного урожая к месту его сортировки или упаковки. Необходимо учесть перед тем, как исполнять задумку, что не каждый прицеп подойдет под конкретные условия и требования конкретного хозяина, а при его самостоятельном изготовлении имеется возможность воплотить в конструкции все свои пожелания.

Кроме того, самодельный прицеп для мотоблока обходится гораздо дешевле, то есть выгоднее изготовить самостоятельно, чем приобрести готовый, причем размеры прицепа могут быть любыми. Сделать тележку можно из подручных средств или элементов, которые свободно продаются в строительных магазинах, веломагазинах и по продаже автозапчастей. В настоящее время, в отличие от времен СССР, в продаже имеется практически все, и не требуется искать или гоняться за какой-либо особо редкой деталью — в магазинах можно оставить на нее заказ, и она придет в течение недели, или можно заказать детали самому в интернет-магазинах.

Единственный недостаток, который будет иметь самостоятельное изготовление тележки, — это существенные затраты времени, требуемые процессу. При этом значительную часть времени составит выбор и приобретение всех необходимых материалов. Ниже будет рассмотрено то, как сделать прицеп к мотоблоку своими руками.

Недостатки промышленных образцов

Мотоблоки относительно недавно появились в продаже, однако они быстро завоевали популярность. Этот блок (по факту) является всего лишь одноосной тележкой с установленным на нее двигателем, а все функции по уходу за участком выполняют различные приспособления, которые к нему крепятся. Стоит отметить, что промышленность не сразу начала выпускать устройство для перевозки различных грузов (прицеп), поскольку изначально не предполагалось использовать мотоблок для этих целей, однако со временем в продаже появились и грузовые прицепы. При этом промышленность шла позади «новаторов»: самоделки стали появляться задолго до промышленных образцов.

Отмечается и тот факт, что кузова тележек для перевозки часто брались (и сейчас часто берутся) с садовых тачек или небольших прицепов для автомобилей, менее распространенными были самодельные конструкции. Это понятно, поскольку адаптировать промышленное изделие под свои нужды гораздо проще, чем изготавливать что-либо самому.

Однако даже с появлением в продаже прицепов для мотоблоков промышленного производства хозяева предпочитают изготавливать их сами. Это связано с рядом факторов:

1. Тележка для мотоблока, своими руками сделанная, по стоимости выходит значительно дешевле покупной. Особенно если при изготовлении используются подручные материалы.
2. Промышленные изделия имеют низкое качество. Обычно это проявляется в виде некачественных материалов для кузова, плохой оси, небольших колес и т.д. Это существенно сокращает срок эксплуатации такого изделия, кроме того, при малом диаметре колес прицепа для мотоблока и при некачественных покрышках его эксплуатация существенно затруднена.
3. Несовпадение габаритов блока и его мощности с прицепом. Часто промышленные тележки для мотоблока мало чем отличаются от прицепов к мини-тракторам и легковым автомобилям, а ведь мотоблок менее мощный, да и задачи у него другие. Сюда следует отнести и неудобное сиденье, несовпадение механизмов крепления и т.д.

Чтобы не иметь вышеописанных проблем, необходимо предварительно решить, для чего он будет использоваться, какими параметрами и функциями он должен обладать и т.д.

Это необходимо решить задолго до приобретения прицепа к мотоблоку или составления схемы для сборки вручную.

Поскольку основная задача — описание того, как самому сделать прицеп к блоку, то следует рассмотреть ряд важных этапов по его изготовлению. Первым будет составление схем и чертежей будущего блока.

Составление чертежей

После того как составлены требования, которые должна иметь телега для мотоблока, необходимо начертить своими руками чертежи будущего прицепа. При их составлении нужно учитывать следующие параметры:

1. Размер и мощность блока. Слишком широкий или узкий прицеп будет неудобен или может принести вред грядкам. Поэтому оптимальная ширина, которую должен иметь прицеп на мотоблок, своими руками изготовленный, должна быть примерно равна ширине мотоблока. Допустимо, если колеса прицепа будут выступать за габарит на свою толщину. Далее необходимо примерно прикинуть объем кузова исходя из мощности блока. Так, для блока в 4,5 лошадиных силы оптимальная грузоподъемность 230-250 кг (с учетом массы водителя). Исходя из этого, можно рассчитать примерный объем кузова прицепа.
2. Требуется ли самосброс груза или нет. Грузы (например, картофель, грунт, удобрения и т.д.) проще не разгружать самому, а ссыпать на участок.
3. Далее следует обдумать, как будет осуществлено крепление цельных узлов: сваркой, болтовым соединением или заклепками. При выборе следует учитывать наличие тех или иных средств (например, сварочного аппарата или устройства для монтажа заклепок), а также оптимизацию времени работы (например, сварить детали быстрее, чем сделать болтовое соединение).
4. Необходимо продумать, как будет реализована ходовая часть. Здесь есть несколько вариантов — установить колеса на подшипниках или на оси. Первый вариант более прост и более ремонтопригоден, однако стоимость подшипников высока. Ось стоит дешевле пары подшипников, однако ее необходимо найти, а в случае поломки ее сложнее заменить. При подборе габаритов подшипников и оси следует учитывать диаметр колес и предполагаемую нагрузку на тележку.
5. Место для водителя. Обычно это примитивное сиденье, которое должно располагаться сразу за мотоблоком, перед кузовом. Однако его необходимо разместить так, чтобы сидя на нем, было удобно управлять блоком, при этом оно не должно мешать открытию кузова. При желании его можно сделать вращающимся.
6. При выборе самоопрокидывающегося кузова следует заранее предусмотреть и подобрать узел самосброса с механическим приводом. Для этого подойдут узлы от небольших грузовых автомобилей, которые можно приобрести в интернет-магазинах и простых новые или поискать по автомастерским старые, снятые с автомобилей.
7. Обязательно следует предусмотреть тормоза на тележке и опоры при стоянке. Первые нужны в случае, если с мотоблоком что-либо случится, а вторые — чтобы прицеп не заваливался, когда не прикреплен к мотоблоку.
8. Чтобы сделать прицеп для мотоблока своими руками, следует предусмотреть узел крепления прицепа к блоку. Делать его следует исходя из узла крепления на мотоблоке. Он может быть шарнирным, подшипниковым или на втулках. Стоит помнить, что крепление подбирается только для конкретного блока.
9. Учитываются различные собственные задумки, которые призваны оптимизировать и расширить функции прицепа.

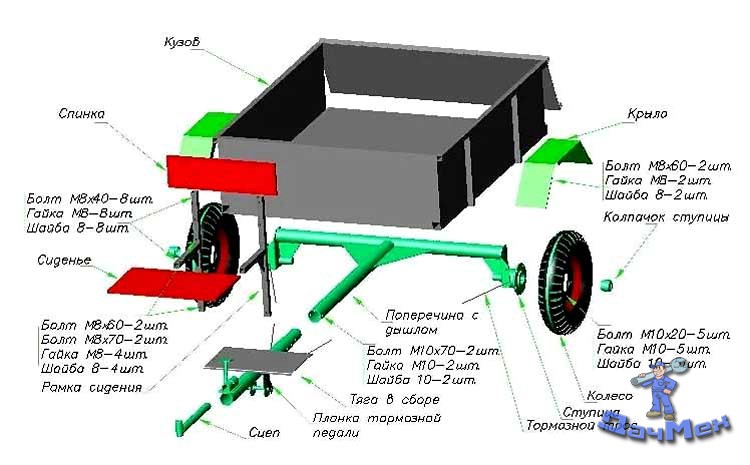

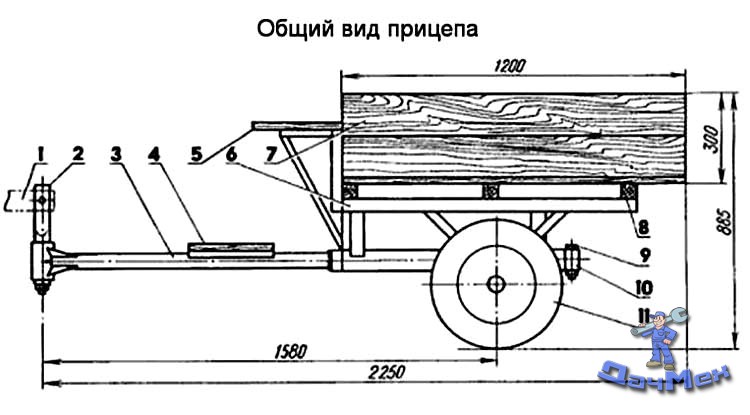

Когда схема будущего прицепа составлена, необходимо приступить к ее реализации. Следующим пунктом будет подбор материалов.

Заготовка материалов и узлов

Естественно, каждый человек будет изготавливать прицеп на мотоблок своими руками исходя из имеющихся ресурсов, однако стоит рассмотреть некоторые материалы подробнее:

1. Кузов. Устройство телеги-прицепа для мотоблока предполагает наличие кузова. Его можно изготовить из металла (лист должен иметь толщину не менее 3,5 мм). При изготовлении металлического кузова следует помнить о том, что к листу должны крепиться ребра жесткости (обычно достаточно жесткости по периметру кузова). Можно изготовить кузов из деревянных досок — они менее долговечны и практичны, однако дешевы и имеются практически в любом хозяйстве.
2. Ни одна телега на изготовленный мотоблок своими руками не обойдется без колес. Рекомендуется использовать колеса от садовых тачек большого диаметра, велосипедные от «горных» велосипедов или мотоциклетные колеса. Стоит помнить, что диаметр колеса влияет на проходимость (чем он больше, тем выше проходимость): это важно при работе на пересеченной местности. На проходимость влияет и толщина колеса (чем шире — тем лучше). При этом следует помнить об ограничении по весу: тяжелые части снижают полезную нагрузку на тележку. Поэтому рекомендуется отказаться от тяжелых автомобильных колес.
3. Узел самоопрокидывания (если будет такая функция) и узел крепления прицепа к мотоблоку следует приобрести уже готовыми, поскольку изготовить их самостоятельно достаточно сложно, а готовые узлы стоят недорого и достаточно широко распространены в продаже.
4. Нельзя сделать тележку без рамы. Для изготовления рамы можно использовать арматуру, трубы небольшого диаметра (достаточно труб с условным проходом 10) или уголки. Последние более оптимально подходят для реализации проекта.
5. В качестве сиденья можно использовать детали из старых стульев, кресел как бытовых, так и автомобильных.

При подборе материалов и узлов, чтобы самому сделать прицеп к мотоблоку, следует помнить о том, что чем меньше их масса, тем лучше — повышается грузоподъемность прицепа. Когда все детали, материалы и элементы заготовлены, можно приступать к постройке телеги.

Изготовление

Начинать изготовление следует со сборки рамы. Для этого необходимо сварить каркас прямоугольной (или квадратной формы) и сделать на раме ребра жесткости, точки для крепления ходовой части и узла соединения телеги и прицепа. Стоит помнить, что размеры рамы определяются размерами прицепа. Для упрощения процесса изготовления тележки крепить ходовую часть лучше на подшипники, для которых прямо на раме приваривается арматура и окантовывается. Таким образом выходит самодельная ступица.

Когда рама готова, следует установить ходовую часть. Как уже было отмечено выше, наиболее оптимальной является реализация ходовой части на подшипниках, однако следует рассмотреть работы по монтажу оси (если реализуется такой вариант). Первым делом следует приварить к раме спуски вниз. Для этого подойдет уголок. К нему прикрепляется ось. Следует помнить, что лучше сделать съемное крепление оси, чем неподвижное (сваркой). Это хоть и потребует больше времени при его изготовлении, однако позволит существенно упростить время ремонта (если требуется замена оси).

Далее необходимо выполнить монтаж сцепного устройства. Поскольку механизм крепления на разных мотоблоках различный, то рекомендуется приобрести готовый, который крепится на отрезок трубы, приваренный к раме.

Следующий этап — строим кузов. Рассмотрим наиболее распространенный вариант кузова — металлический. Для изготовления потребуется металл толщиной 3-3,5 мм. Лучше всего брать нержавеющую сталь, также подойдет и «оцинковка» или просто листовая сталь. Перед созданием кузова на раму следует наварить ребра жесткости под него — как на дне, так и сформировать будущие борта. Далее к ним с внутренней стороны привариваются листы металла, которые обрезаются по месту по требуемым размерам.

Перед монтажом кузова следует смонтировать узел самосброса (если таковой имеется). Следует помнить, что при реализации проекта с подобным узлом необходимо сварить две рамы: под кузов и основную.

Чтобы телега на мотоблок своими руками была закончена, необходимо сделать и установить кресло для водителя. Для этого на раме навариваются небольшие козлы, на которые монтируется «сидушка». Достаточно обычной деревянной доски в качестве примитивного сиденья. Для повышения комфорта можно установить и спинку.

Заключение

Как видно из вышеописанного, изготовить тележку для мотоблока для транспортировки грузов самостоятельно достаточно просто. По стоимости такой прицеп будет дешевле покупного.
