Как сделать правильно вытяжку в подвале гаража: Вентиляция погреба в гараже — делаем своими руками

Содержание

Вентиляция подвала гаража это всегда очень важноАвтомобили на альтернативном топливе

Вентиляция подвала гаража крайне необходима. Ведь она оказывает существенное влияние не только на содержимое подземелья, но и на сам автомобиль.

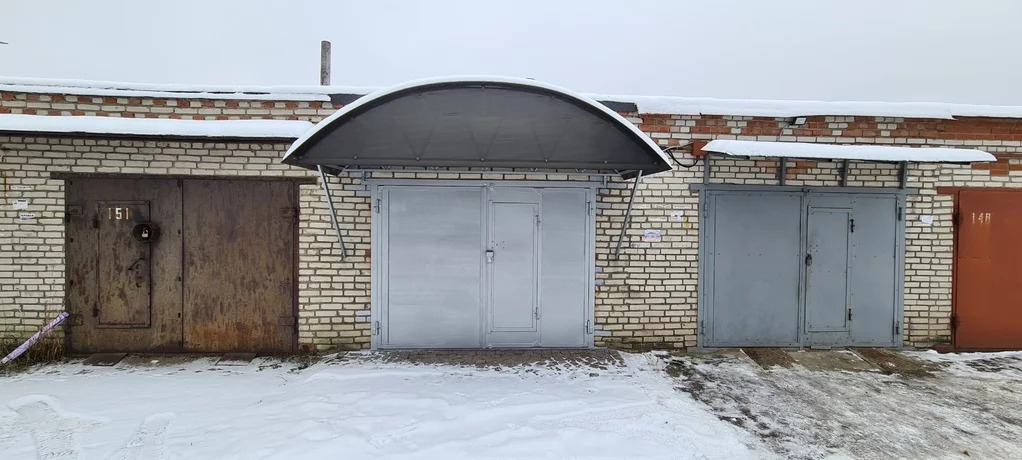

Гараж с подвалом для автомобиля

Если вы хотите иметь в подвале правильный воздухообмен, не поленитесь разобраться в двух вопросах. Во-первых, как устроена вентиляция. Во-вторых, не требуется ли ей реконструкция или усовершенствование.

Это обеспечит нормальное состояние содержимого подвала и исключит риск коррозии металлических частей хранящегося здесь автомобиля.

В гаражах, имеющих подполье, может быть применена как естественная, так и принудительная вентиляция. В этой статье предлагаются основные правила устройства естественного воздухообмена.

Необходимость подземной вентиляции

В холодное время года в подвале гаража теплая земля греет воздух. По этой причине он поднимается вверх под потолок подземного помещения. Если дальше нет выхода, воздух оседает на потолке, который имеет более низкую температуру. Это можно наблюдать в виде капелек конденсата. В итоге появится плесень и неприятный запах.

Через неплотности и щели между подвалом и выше расположенным гаражом, также начинается движение теплого воздуха. Он приводит к образованию конденсата теперь уже на поверхности узлов и деталей самого автомобиля.

Начинается коррозия машины. Вредному воздействию влажности подвергнутся и другие предметы, находящиеся как в подполье, так и в помещении гаража.

Вентиляция подвала гаража — движение потоков воздуха

Для нормального состояния атмосферы в подвале необходимо два условия. Первое — теплый воздух должен своевременно удаляться. Второе — вместо него необходимо поступление нового, свежего воздуха извне. То есть, должны быть созданы условия для хорошей циркуляции воздуха – устроена вентиляция.

Основные требования к вентиляции

Она может быть естественной и принудительной. Естественная вентиляция основана на свойстве теплого воздуха подниматься вверх и удаляться из помещения через вентиляционную трубу. Это происходит за счет естественной тяги. Второй способ реализуется путем применения приточных и вытяжных вентиляторов.

Рассмотрим основные условия для получения нормальной естественной вентиляции подвала гаража. Здесь главное состоит в том, чтобы правильно выбрать места установки вытяжной и приточной трубы.

Это исключит появление застоя подвального воздуха и отсыревших мест. Решением этой проблемы является размещение вентиляционных труб в противоположных по диагонали углах подземного помещения.

Вентиляция подвала гаража — устройство вытяжки

Ее задача в том, чтобы удалить из подполья скапливающийся подогретый за счет тепла земли воздух. Он стремиться подняться вверх, поэтому нижний срез вытяжной трубы размещаем как можно выше к потолку.

Вентиляция подвала гаража

Чтобы удалить теплый воздух из подвала, нужно создать естественную тягу в вентиляционной трубе.

Здесь следует остановиться на двух способах прокладки:

через кровлю гаража;
через боковую стену.

Первый способ хорош тем, что вытяжная труба сразу же, без поворотов соединяется с уличной атмосферой. Это обеспечивает наилучшую тягу.

Недостаток здесь в том, что просверлив кровлю для прокладки трубы, сразу получаем проблемное место. Оно представляет собой потенциальную протечку воды после дождя.

Второй вариант исключает попадание воды через кровлю. Однако на вентиляционной трубе неотвратимо появляется как минимум два поворота, связанные с пересечением стены.

Это несколько снижает эффективность вентиляции подвала гаража. Ведь известно, что вытяжной канал для нормальной работы должен иметь как можно меньше поворотов.

Способ прокладки вытяжной трубы выбирается с учетом местных условий. Это зависит от расположения строения для хранения автомобиля. Итак, вытяжная труба проложена, и ее верхний срез находится снаружи. Остается вопрос, на какой высоте этот край трубы должен быть расположен. От этого также зависит эффективность тяги.

Возьмем вариант, когда вентиляционная вытяжная труба проходит через крышу гаража. Тогда, высота верхнего ее среза должна располагаться не менее чем на 50 сантиметров выше поверхности плоской крыши или ее конька, если крыша имеет двухскатное устройство.

Это создаст необходимую разницу температур воздуха в подвале и на улице. Значит, появится и тяга в вытяжном канале.

Если вы решили не просверливать кровлю, а выводить вытяжной канал через боковую стену гаража, тогда высота его верхней образующей должна быть как можно выше над землей.

Читайте также: Сальниковая набивка — виды и применение

Дополнительные требования

Обязательными являются еще два требования. Во-первых, это работы по тепловой изоляции вытяжной трубы с целью исключения ее отпотевания. Во-вторых, устройства в нижней части тройника для периодического контроля возможного появления и слива конденсата. Вентиляция подвала гаража при выполнении этих условий будет работать надежно и не доставлять лишних проблем.

Дефлектор

Стимулятором создания тяги в вытяжном канале также является такое устройство, как дефлектор. Одновременно он защищает трубу от проникновения в подземелье всякой живности и попадания мусора. Есть смысл устанавливать его в любом случае, поскольку это устройство только улучшит работу вентиляции. Размер его наружного диаметра должен быть примерно в два раза больше, чем диаметр трубы, на которую он монтируется.

Вентиляция подвала гаража — устройство притока

Забор свежего воздуха делается снаружи с улицы или, в крайнем случае, из помещения гаража. В первом случае труба пересекает стену и через пол уходит в подвал. Можно также проложить трубу через стену, минуя пол, вывести ее прямо под потолком подполья и опустить вниз.

В этом случае отпадает работа по просверливанию пола. Несколько уменьшается длина вертикальной части приточной трубы до первого поворота. Все это может сказаться на величине потока свежего воздуха.

Практические советы:

если применяются углы поворотов, то они все должны быть одного диаметра. Это влияет на величину потока воздуха. Изменив диаметр в ту или иную сторону, нарушается динамика движения воздуха. В итоге вентиляция подвала гаража может работать не эффективно;
нижний срез приточной трубы должен располагаться выше пола подземного помещения примерно на полметра.

Во втором варианте забор воздуха осуществляется из помещения самого гаража. Это делается в том случае, если нет возможности взять его через стены. Например, когда слева, справа и сзади к вам вплотную примыкают такие же строения соседей.

Тогда вентиляционное отверстие делается во фронтальной стене для притока свежего воздуха. Попадая в помещение, дальше он через приточную трубу перемещается в подвал.

Также такой вариант приемлем тогда, когда периметр подполья не совпадает с периметром гаража. То есть, передняя граница подземного помещения расположена на некотором расстоянии от его фронтальной стены.

Если здесь прокладывать приточную трубу от улицы в подвал, получим приличную длину ее горизонтальной части. Это значительно снизит эффективность поступления свежего воздуха, или не будет обеспечивать его подачу вообще.

Читайте также: Изготовление прокладок из резины своими руками

Материалы для вентиляционных труб и их размеры

Ориентировочное определение диаметра труб для вытяжки и притока определяется из расчета по одному из вариантов. Первый — 1,5 сантиметра диаметра за каждый квадратный метр площади пола подземного помещения.

Второй — 20 см² диаметра трубы на каждый кубический метр его объема. При таких размерах труб вентиляция подвала гаража должна обеспечивать необходимый воздухообмен и исключить образование конденсата.

Трубы и отводы для вентиляции

Наиболее практичным материалом приточно-вытяжных труб является пластик. Такая труба легкая по весу, отлично режется и обрабатывается. Она не имеет свойства из за статического электричества притягивать к себе пыль. За счет этого трубопровод не будет засоряться.

Автор: Сергей Морозов

Внимание! Это статья защищена законом об авторском праве в цифровую эпоху (DMCA). Запрещено любое копирование без моего разрешения.

Источник: fb.ru

способы устройства правильного проветривания хранилищ и подвалов гаража, дома

Помещение, расположенное ниже земной поверхности, должно проветриваться во избежание образования в нём сырости и плесени. Чтобы сделать вытяжку в погребе или подвале, надо ознакомиться со схемами вентиляции и способами организации воздухообмена. Существуют особенности проветривания подземелий в зависимости от места их расположения: отдельно от построек или в основании дома, гаража. Монтаж вентиляционной системы можно выполнить самостоятельно.

Содержание статьи

Возможные схемы проветривания помещений
Устройство вытяжки в подземном хранилище
- Отдельно стоящий погреб
- Продуктовый склад под полом гаража
- Вытяжная вентиляция подвала дома
Монтаж вентсистемы самостоятельно

Возможные схемы проветривания помещений

Циркуляция воздуха в ограниченном пространстве обеспечивается посредством монтажа элементов системы вентиляции в соответствии с выбранной схемой проветривания. Применяются два способа воздухообмена: естественный и принудительный. Первый основан на разнице давлений и температур снаружи подземного хранилища и внутри него. При определённых обстоятельствах циркуляция газов происходит в помещении недостаточно интенсивно, тогда прибегают ко второму способу проветривания — посредством встраивания в вентиляционный канал небольшой воздуходувки.

Краткое описание каждой из схем:

Естественная — подходит для малых площадей, выполняется из двух труб оптимального диаметра, располагаемых в определённом порядке. Один канал предназначен для удаления скопившихся газов, по другому осуществляется приток свежего воздуха. Если погреб совсем мал, обходятся установкой единственной трубы, но разделённой на 2 канала. Каждый газоотвод оборудуется своей задвижкой, чтобы регулировать вытяжку и приток воздуха.
Принудительная схема отличается от предыдущей системы дополнением её вентиляторами, назначение которых — обеспечение движения потоков по воздуховодам. Установка приборов производится в одном из каналов и называется, соответственно, приточной или вытяжной. Схема с установкой вентиляторов на оба газохода является комбинированной. С её помощью проветривают овощехранилища больших объёмов.

Существует зависимость между площадью подземной камеры и сечением вытяжного канала: на каждый квадратный метр помещения требуется 26 см² воздуховода. Для погреба 2х2,5 м потребуется газоотвод размером: R =(√26*2*2,5)/3,14=3,6 см. Полученный размер рекомендуется увеличить на 10―15%, тогда необходимый диаметр трубы D составит 80 мм.

Есть и другая формула для вычисления: D=15*S. При использовании этого выражения результат получится такой же (D=15*2*2,5=75 мм).

Устройство вытяжки в подземном хранилище

Погреб и подвал имеют разное предназначение: первый сооружают под землёй специально для длительного хранения продуктов. Другой относится к помещениям технического назначения и является частью дома или гаража — там могут находиться коммуникации и кладовки под хозяйственный и спортивный инвентарь. У каждого из вариантов расположения овощехранилища есть особенности обустройства проветривания.

Отдельно стоящий погреб

Погреб может быть частью дома, гаража или устраиваться отдельной постройкой, полностью заглублённой в землю. При расположении внутри здания проветривание хранилища осуществляется с использованием общедомовой вентиляции. Устройство вытяжки в погребе, стоящем на расстоянии, выполняется в автономном варианте. Для монтажа схемы потребуются воздуховоды — они бывают прямоугольного сечения или круглого, изготавливаются из разных материалов:

дерева;
асбоцемента;
пластмассы;
металла.

Правильная вытяжка в погребе состоит из двух вертикальных каналов: для удаления воздуха и его притока, — расположенных в диаметрально противоположных углах камеры. Такое размещение обеспечивает лучшее протягивание газов по всему объёму погреба. Нижний торец вытяжной трубы устанавливают в 20 см от потолка, а другой выводится как можно дальше над земной поверхностью. Чем выше оголовок, тем естественная тяга будет лучше.

Высокая труба при отсутствии других строений вблизи погреба вызывает сложности её закрепления. Фиксирование осуществляется тросами, или вытяжной канал заключают в деревянный короб с бетонным обрамлением на приземном участке. Пространство между трубой и внешним каркасом заполняют утеплителем.

Нижний конец приточного воздуховода от пола располагают на расстоянии 20―50 см, а верхний поднимают на 0,5 м и более над постройкой.

Для обеспечения естественного проветривания такой схемы достаточно, если потребуется её улучшить, можно сделать систему принудительной — установить канальный вентилятор.

Продуктовый склад под полом гаража

Помещение для стоянки автомобиля относится к пожароопасным объектам. Кроме того, в нижней части строения могут скапливаться угарные выхлопные газы, поэтому вытяжка в подвале гаража требует правильного исполнения во избежание несчастных случаев. Существуют нормативы, применение которых поможет избежать неприятностей:

Схема проветривания принимается естественной по причине того, что использование электровентилятора для воздухообмена повышает риск создания пожароопасной ситуации. Для воспламенения паров бензина достаточно даже небольшой искры.
Приточный канал должен обеспечивать поступление только наружного свежего воздуха, а не из помещения, где стоит автомобиль.
Вытяжная труба прокладывается по внутренней стене гаража и выводится выше конька крыши на 0,8 м. Это позволяет утеплять только наружный участок канала. Для улучшения тяги на оголовок устанавливают дефлектор — специально созданное для этого устройство.

Работоспособность системы проветривания в зимний период эксплуатации необходимо поддерживать: отбрасывать снег от устья приточной трубы, ограничивать тягу при низких отрицательных температурах, чтобы не подморозить овощи. Регулировка воздухооборота осуществляется заслонками на газоходах.

Вытяжная вентиляция подвала дома

Когда над погребом располагается жилое помещение, важно знать, как правильно сделать вытяжку в подвале, чтобы запахи из него не нарушали комфортный микроклимат дома. Проветривание подполья осуществляется обязательно через 2 отдельные трубы — отводящую газы и обеспечивающую приток наружного воздуха. В отношении обустройства проветривания подвала дома действуют следующие правила:

Трубопровод подачи свежей струи прокладывается сквозь стенку фундамента горизонтальным участком непосредственно в подвал выше уровня почвы. Посредством отвода 90º его направление меняется вертикально вниз. Торец трубы не достаёт до пола погреба 20―50 см. Диаметр воздуховода на всём протяжении не меняется, а количество изгибов должно быть минимальным.
Вход в приточный канал закрывают решёткой и сеткой от птиц, грызунов и мошек. Такую защиту используют и в предыдущих вариантах погреба. Зимой прилегающее к отверстию пространство периодически очищают от снега.
Вытяжной газоход частного дома прокладывают по трассе дымового канала внутри стены или по ней в помещении.
Расположение погреба удобно устраивать под кухней — вытяжная труба может быть объединённой.

Вентилятор добавляют в схему проветривания подвала, если его площадь помещения большая. Принудительный обмен предотвратит застаивание воздуха по другим углам подземной камеры.

Монтаж вентсистемы самостоятельно

При устройстве вытяжки в погребе своими руками необходимо руководствоваться общими правилами, независимо от его расположения: под домом, гаражом или отдельным строением. Монтаж естественной и принудительной систем проветривания различается только установкой для последней схемы вентилятора. Основные рекомендации заключаются в размещении воздуховодов.

Вытяжной канал располагается всегда вертикально, верхняя отметка трубы над уровнем земли 2,5―3 м. Для погреба в доме или гараже — дополнительное условие: возвышение над коньком крыши 0,5―1 метр. Входное отверстие приточного воздуховода должно быть в 50 см от земли. Сделать проветривание более эффективным можно, если применить специальные устройства:

флюгер-диффузор на входе в приточный канал при ветреной погоде способствует задуванию наружного воздуха внутрь погреба;
дефлектор на оголовке вытяжки хорошо усилит тягу, если соотношение диаметров сочетаемых частей 2:1;
встраиваемый вентилятор в вытяжном канале может заменить маломощная лампочка накаливания, что ставится в холодильнике: подогретый воздух увеличивает конвекцию в трубе.

По завершении монтажа наружные элементы системы защищают козырьками и решётками от атмосферных осадков.

Испытание присутствия тяги в построенной вентиляции проверяется горением спички в подвале: яркое пламя свидетельствует о достаточном количестве кислорода в воздухе. И наоборот, затухание укажет на преобладание в помещении углекислого газа.

Вытяжка в погреб и подвал гаража: схемы, фото, видео

Содержание статьи:

Схемы конструкции вытяжки
Колпак с естественной циркуляцией
Приточно-вытяжная вентиляция
Заключение

Вытяжка вмонтированная в подвал гаража необходима и это очевидно каждому рачительному хозяину. Некоторые понимают, что конденсат из-за перепада температур в холодное время года вредит хранению овощей и других припасов. Другие понимают, что нарушение баланса микроклимата с образованием водяного пара негативно сказывается на сроке службы автомобиля или установленного оборудования. Поэтому так или иначе — все в гараже с подвалом делают вытяжку.

Схемы конструкции вытяжки

Вытяжка подвала в гараже создается на основе трех разных принципов, а именно:

естественная циркуляция воздуха;
монтируется приточно-вытяжная система в подвале гаража, по принципу увеличения притока воздуха естественным и, скажем так, не затратным способом;
Для создания приточно-вытяжной вентиляции подвала гаража применяются комплексные технические решения, полностью автоматизированные.

Каждый владелец гаража принимает собственное решение, исходя из размера здания и уровня влажности, возникающей в подвале зимой.

На сегодняшний день промышленность предлагает множество механических и электронно-механических решений для организации приточно-вытяжной вентиляции подвала гаража. Однако их стоимость довольно высока и поэтому применение оправдано только в строениях действительно больших размеров, а также там, где высота потолков гаража более трех метров.

Вытяжка с естественной циркуляцией

Простейшая вытяжка для подвала в гараже основана на естественной циркуляции воздуха под действием разницы температур снаружи и внутри. Такая система создается достаточно просто, что наглядно демонстрируют следующие схемы.

: Схема 1

: Схема 2

: Схема 3

Вытяжка монтируется в несколько этапов:

устанавливается труба подачи воздуха, один из концов которой находится снаружи гаража, а другой в погребе. При этом обе точки должны быть максимально приближены к первому и цокольному этажам;
выхлопная труба установлена вертикально, один конец выступает на полметра выше самой высокой точки крыши. Второй находится в подвале, при этом его конец находится под потолком.

Выхлопная труба

Работает такая вытяжка в гараже очень просто. Теплый грунт поддерживает относительно высокую температуру подвала. По подающей трубе холодный наружный воздух поступает в помещение и попадает в подвал. Там он нагревается и выходит через дымоход из-за разницы температур наружного воздуха и воздуха в подвале.

Такую вытяжку легко установить, можно использовать канализационные трубы большого диаметра, которые прочны и аккуратно смотрятся. Это хорошо видно на следующем фото, а на видео будет показан процесс сборки вытяжки в гараже из пластиковых труб. Несмотря на утилитарную простоту, такая система для гаража обеспечит нормальный микроклимат для небольших и средних помещений.

Важное замечание. При повышенной влажности в погребе, например, из-за близкого залегания грунтовых вод, конец вытяжной трубы опускается немного ниже потолка. Внизу находится резервуар для сбора конденсата, который необходимо периодически опорожнять. Широкую кювету, вытянутую вдоль одной из стен в погребе, удобно использовать для сбора конденсата.

Приточно-вытяжная вентиляция

Если система, построенная на естественной циркуляции воздуха, не обеспечивает необходимого микроклимата в подвале гаража, можно легко и недорого улучшить ее работу. Это делается с помощью следующих устройств:

на подающую трубу монтируется диффузор крыльчатого типа, который постоянно улавливает ветровой поток и выдувает его в подвальное пространство;
Внутри вытяжного канала установлена лампа накаливания. Его тепло нагревает воздух и заставляет его интенсивнее двигаться вверх, увеличивая объем циркуляции;
Хорошие результаты показывает установка дефлектора на дымоход. Образует зону пониженного давления, в результате чего вытяжка в погребе работает намного эффективнее.

Несмотря на простоту таких мер, они достаточно эффективны. Однако при достаточно большом количестве воздуха в погребе их может не хватить. Тогда имеет смысл установить в вытяжной трубе вентилятор, который будет принудительно формировать выходящий поток воздуха.

Вентилятор, предназначенный для установки в зоне стыка труб

Если вытяжная и приточная трубы выполнены из канализационного пластика, установка вентилятора не представляет сложности. Нужно только приобрести изделие нужного размера и поместить его в стык между элементами. Следующие фото и видео показывают, насколько это просто.

Для помещений с высокими потолками и с существующим «полноразмерным» погребом монтируется принудительная тяга, построенная на электродвигателях. Практика показывает, что даже компактные неуправляемые вентиляторы, установленные внутри выхлопных труб, резко повышают общую эффективность системы.

Устройство для принудительной циркуляции может быть очень простым и монтироваться без особого труда. Результат установки и процесс установки не показаны на следующих фото и видео.

Вентилятор гофрированный навесной

Однако при создании приточно-вытяжной вентиляции необходимо придерживаться нескольких правил:

КПД будет окончательным и достаточно низким, если будет создан только принудительный отвод воздуха в подвал. Поэтому на подающих трубах также необходимо монтировать вентиляторы;
в холодное время года нерегулируемая приточно-вытяжная система может резко выморозить пространство в погребе. Поэтому рекомендуется использовать простейшие электронные элементы управления, основанные на контроле температуры.

Для надежной работы сложных вытяжек в погребе или подвале гаража используются программные комплексы. Это может быть как готовое решение, так и индивидуально разработанное. Сегодня на рынке представлены так называемые моноблоки, вмещающие сразу все необходимое. Однако цена такого гаражного решения запредельная.

Заключение

Качественная вытяжка, смонтированная в подвале или подвале гаража, может быть очень простой, но при этом работать очень эффективно. При разработке системы стоит помнить, что основными ее частями являются выхлопная и приточная трубы. Создав их из необходимых материалов, можно пройти путь от простого к сложному, добившись необходимых параметров приточно-вытяжной вентиляции гаража.

BSI-070: Сначала разберитесь с навозом, а потом не сосите

«Если в помещении есть куча навоза, не пытайтесь удалить запах с помощью вентиляции. Уберите кучу навоза».

Макс фон Петтенкофер, 1858 ¹

Должен любить этих немцев. Особенно очень старые. Получил это право большое время. Разбавление не является решением проблемы загрязнения помещений. Любое сильное загрязняющее вещество пересилит вашу способность его разбавлять. Контроль версий, контроль версий и контроль версий.

Вентиляционная система не спасет вас, если вы будете делать глупости. Например, герметизировать здание с влажным подвалом или здание, заполненное «плохими вещами», такими как изоляция, наполненная крысиным пометом, пометом летучих мышей, мышиным пометом или другими тварями и частями тела, живыми или мертвыми. Или, что еще хуже, герметизировать здание, где вы храните всевозможные чистящие средства, краску, автомобильные материалы, материалы для отделки или зачистки дерева, оборудование и карбюраторы. ² И что еще хуже — построить здание из материала, который не остается в материале, а затем заполнить здание нашим материалом, в котором есть материал, который не остается в материале. ³

У нас очень хорошо получается строить герметичные ограждения, оборачивая их полностью приклеенными мембранами и всевозможными другими вещами (фотографии 1, 2 и 3), а также модернизируя старые и делая их герметичными, особенно когда мы используем спрей. пенополиуретан (SPF) (Фото 4). С тесными ограждениями зданий у нас наверняка возникнут проблемы, если мы не будем иметь дело с очевидным… и не будем иметь дело с очевидным очевидным образом.

Фотография 1 (слева): Ultra Tight House – Усовершенствованный каркасный дом, герметизированный полностью приклеенным наружным воздухорегулирующим слоем, установленным поверх конструкционной обшивки, дает ограждение со скоростью утечки менее 0,5 ач при 50 Па при испытаниях на повышение или понижение давления. Фото 2 (справа): Подробнее Сверхгерметичный дом – сплошная наружная изоляция, установленная поверх полностью приклеенного наружного слоя воздухораспределения для предотвращения образования конденсата на границе наружного воздухорегулирующего слоя и конструкционной обшивки. Обратите внимание, что гараж не пристроен к дому. Хорошая идея, но обычно невозможная.

Фотография 3: Завершенный сверхплотный дом . Выглядит как любой другой дом, только герметичный и правильно вентилируемый. Сбалансированный полностью канальный вентилятор с рекуперацией тепла с герметичными топочными аппаратами и принудительной подпиткой при использовании воздухопотребляющих аппаратов. Хорошо, он не совсем похож на любой другой дом из-за фотоэлектрической батареи и солнечных батарей. Это демонстрационный дом NIST Zero Energy в Гейтерсбурге, штат Мэриленд.

Фото 4: Модернизация чердака напылением пенополиуретана – Это феноменальный подход к герметизации здания и экономии энергии. Из-за ее высокой эффективности система вентиляции должна быть установлена в сочетании с работой, и необходимо использовать контроль источника. Не будь глупым. Вы не можете иметь гражданских лиц в доме, когда наносится SPF, и рабочее пространство необходимо проветривать во время нанесения и после нанесения, как и («должно») при перекрашивании комнаты, укладке нового ковра, приклеивании пола или любых летучих органических соединений. интенсивная работа. Нельзя оставлять существующую изоляцию потолка на месте из-за находящегося в ней хлама, накопившегося за бесчисленные десятилетия. Вы должны очистить эти старые изолированные поверхности, чтобы избавиться от плохих вещей. Избавьтесь от стандартных топочных устройств – установите герметичные топочные устройства. И ради Пита почини мокрый подвал, прежде чем ты займешься работой на чердаке.

Сегодня мы можем войти в чей-нибудь дом и покрыть нижнюю часть обшивки мансардной крыши средством SPF, сделать краевые балки подвала и уменьшить утечку в 2–3 раза. Но делать это в чьем-то доме, оставляя существующую изоляцию в потолок на месте просто стремно. Или еще глупее сделать дело и не заменить топочные приборы на закрытые, а добавить систему вентиляции. Или не починить мокрый подвал или утеплить гараж. Или, что хуже всего, делать работу, когда в доме есть люди. Глупых не исправишь.

Мы можем построить такой тесный дом, что даже немцы будут впечатлены (см. снова Фото 1). И тогда мы забываем о том, как обращаться с сушилкой для белья. Или ставим кухонную вытяжку. Или строим дом с камином. Или тогда пристроим гараж. Каковы шансы, что в доме будет сушилка для белья, кухонная вытяжка, камин или пристроенный гараж? У меня есть новости для вас, установка дешевого вытяжного вентилятора ничего не исправит. Установка дорогого тоже ничего не исправит. Сосать не получается. Всасывание приводит к тому, что воздух поступает в ваше здание через те места, через которые вы, вероятно, не хотите, чтобы воздух поступал при переноске вещей или сборе вещей, которые вам не нужны внутри вашего здания. Сосание также приводит к плохим последствиям для других вещей в вашем доме, таких как водонагреватели, печи, бойлеры и камины. Если вы сосете, вы должны дуть, или вы обречены. И чем больше вы сосете, тем больше вам приходится дуть — особенно в тесном доме. Но сначала вы делаете контроль источника. Кажется, я уже говорил это.

Некоторые загрязняющие вещества не реагируют на разбавляющую вентиляцию с той скоростью, с которой мы обычно имеем дело в домах. Формальдегид тому пример. При скорости вентиляции менее 0,5 воздухообмена в час (ач) корреляция между скоростью вентиляции и концентрацией отсутствует (рис. 1). По мере увеличения воздухообмена и снижения концентрации формальдегида за счет разбавления скорость выбросов одновременно увеличивается. Чем быстрее вы закапываете кучу песка, тем больше песка попадает внутрь. С формальдегидом невозможно победить, если только вы не поместите его в здание в первую очередь или не загерметизируете, чтобы он не вытекал из материала. вы кладете в здание или строите здание из. Почему бы просто не удвоить или не утроить скорость вентиляции? Конечно. Говорю как истинно верующий или пьющий Kool-Aid. Такие тарифы не работают, потому что мы не можем их себе позволить, и люди их не принимают. Удачи в попытках продать 1,5 ач или выше в качестве стандарта, практики или кода. Лучший способ — не размещать в здании материалы, выделяющие формальдегид, и не позволять выделяющим формальдегид материалам выделять их. Разбавление не поможет вам при нормах разбавления, которые практичны для разбавления.

Рисунок 1: Формальдегид и воздухообмен — Не существует заметной корреляции между вентиляцией и концентрацией формальдегида при разумно ожидаемой скорости воздухообмена в жилых помещениях. Источник данных: Приложение E – Таблицы E-15 и E-17 и E-24 и E-25 от Offermann, F.J., Ventilation and Indoor Air Quality in New Homes, California Air Resources Board and California Energy Commission, PIER Energy-Related Environmental Исследовательская программа. Совместный отчет, CEC-500-2009-085, ноябрь 2009 г.

Итак, как обеспечить контроль версий в реальном здании? Угадай, что? Раздел спецификаций «Indoor airPlus» ⁴, предоставленный вам Агентством по охране окружающей среды США, — отличное место, где рассказывается, как это сделать. Он не имеет дело с вещами жильцов — вещами, которые жильцы приносят в свои дома, или глупостями, которые жильцы делают в своих домах, — но он имеет дело с вещами, из которых вы строите здание. Хорошая работа, ребята из EPA.

Я уже разглагольствовал о том, что заполнил твой дом дурацкими вещами и делал глупости внутри. Не делай этого. Не могу сказать больше, чем это. Я также не буду разглагольствовать о необходимости герметичных топочных устройств и о необходимости просушить подвалы. Был там и сделал это уже. ⁵ Просто сделай это.

Что мне делать, когда у меня есть этот красивый вольер, построенный из хороших и плотных материалов, и я хочу правильно проветривать его, иметь сушилку для белья, кухонную вытяжку, камин и пристроенный гараж? Многим из вас не понравится то, что я собираюсь сказать. Извините заранее. Глоток.

Начну с гаражей. Абсолютно лучший способ справиться с гаражом — не пристраивать его к дому. Хорошо, я сказал это. Я знаю, что это непрактичный ответ, но это то, что есть. Так что насчет пристроенных гаражей? Теперь становится некрасиво. Если вы строите в соответствии с кодом, вы будете постоянно получать давление ниже 3 ач при 50 Па, и если вы сейчас установите систему вентиляции только с вытяжкой со скоростью, необходимой для вентиляции, вы будете вытаскивать вещи из пристроенного гаража в дом.

Удачи в попытках изолировать гараж, соорудив разрушающую стену/пол/что угодно «достаточно прочно». Не произойдет. И попытка провести диагностику давления, чтобы проверить «достаточно плотную» демисинг-стену, используя какое-то произвольное и капризное отношение/значение/процедуру испытаний, стоит в одном ряду с большинством гигротермических симуляций. Вывод: не сосите дом, и вы не закончите сосать гараж. ⁶

Пристроенные гаражи означают, что лучше установить в домах приточно-вытяжную вентиляцию или приточно-вытяжную вентиляцию. ⁷ Гараж можно сделать более негативным, чем дом, даже если он имеет только вытяжную систему вентиляции, постоянно высасывая гараж, установив в гараже постоянно работающий вытяжной вентилятор – но на самом деле? Готовы ли мы зайти так далеко, чтобы компенсировать присущие только вытяжной вентиляции недостатки?

Если вы не сосете дом, хранить плохие вещи в гараже теперь лучше, чем хранить плохие вещи под кухонной раковиной, в чулане или в подвале. Конечно, если у вас в гараже есть механическая мастерская, вам необходимо предусмотреть систему вентиляции для гаража, даже если у вас в доме приточно-вытяжная или приточная вентиляция. ⁸

Кухонные вытяжки – это и красиво, и некрасиво одновременно. Они могут перевернуть что угодно и что угодно. Им нужен макияж в сегодняшних домах или вчерашних домах, которые мы подтянули. Не может быть более прямолинейным, чем это. Итак, как это сделать? Сейчас самое время прочитать главу 33 «Кухонная вентиляция» из 2011 ASHRAE HVAC Applications. Признаюсь, я этого не делал, когда впервые столкнулся с этими проблемами и усвоил уроки на собственном горьком опыте.

Допустим, у вас есть кухонная вытяжка на 1000 кубических футов в минуту, установленная в тесном доме. Происходит постоянно. Когда вытяжка работает, вы можете засосать мяч для гольфа по садовому шлангу, создав при этом отрицательное давление. Первое, в чем мы убеждаемся, это в том, что вытяжка действительно работает на улавливание стоков. Вытяжка должна сильно нависать над варочной поверхностью. Абсолютно лучший подход — использовать заднюю полку с боковыми панелями и большими навесами с обеих сторон и спереди (рис. 2). Здесь ничего нового — читайте главу 33.

Теперь нам нужен подпиточный воздух. При работе с большими вытяжками (более 400 кубических футов в минуту) мы рекомендуем использовать два типа вытяжек одновременно, но в разных местах. Сначала мы обеспечиваем прямую подпитку воздухом, используя модифицированный подход задней стены, так что этот подпиточный воздух вводится на уровне пола (рис. 2). Этот прямой подпиточный воздух, подаваемый на уровне пола, никогда не должен составлять более 60–70 процентов вытяжного воздуха из вытяжного шкафа. Таким образом, для нашего выхлопа 1000 кубических футов в минуту наш прямой поток свежего воздуха должен составлять от 600 до 700 кубических футов в минуту. Этот воздух редко кондиционируется — за исключением тех случаев, когда мы имеем дело с богатыми клиентами в Аспене или Неаполе. ⁹ Если вы не переносите жару, выходите из кухни, основано на реальности.

Рис. 2. Улавливание сточных вод . Прежде всего, мы убеждаемся, что вытяжной колпак действительно улавливает сточные воды. Вытяжка должна сильно нависать над варочной поверхностью. Абсолютно лучший подход — использовать вытяжку с боковыми панелями и большими навесами с обеих сторон и спереди. Вытяжные вытяжки обычно могут использовать на 30 процентов меньше выхлопных газов для улавливания вредных веществ по сравнению с другими вытяжками. Боковые панели могут дать вам еще 30-процентное улучшение. Обратите внимание на прямой подпиточный воздух с использованием модифицированного подхода к задней стенке, так что этот подпиточный воздух вводится на уровне пола. Этот прямой подпиточный воздух, подаваемый на уровне пола, никогда не должен составлять более 60–70 процентов вытяжного воздуха из вытяжного шкафа. Почему? Ах, нам нужна зона отрицательного давления вокруг варочной поверхности — плохое не надо толкать, нужно плохое тянуть.

Обратите внимание, что на данный момент мы удовлетворили только 60–70 процентов потребности в подпиточном воздухе. Теперь мы предоставляем вторую систему, которая соответствует остальным — плюс немного — и этот воздух обычно предварительно кондиционируется. В нашем примере мы теперь обеспечиваем от 350 до 400 кубических футов в минуту кондиционированного подпиточного воздуха по периметру кухонной зоны (рис. 3). Мы «засасываем» в центре и «выдуваем» по периметру. Вытяжной колпак и системы подачи свежего воздуха взаимосвязаны. Когда они работают, остальные в доме не знают, что они там. По сути, мы отделили кухню от остальных систем вентиляции и кондиционирования здания. Мы кондиционируем зону приготовления пищи на кухне с помощью домашней системы вентиляции и кондиционирования, делая вид, что варочной панели/духовки и вытяжки там нет.

Рисунок 3: Удовлетворение — мы удовлетворяем от 60 до 70 процентов потребности в подпиточном воздухе с помощью модифицированного подхода к задней стенке, подающего воздух на уровне пола («синие стрелки» на нижних решетках с каждой стороны устройства) . Теперь мы предоставляем вторую систему, которая соответствует остальным параметрам – плюс немного (около 350–400 кубических футов в минуту) – и этот воздух обычно предварительно кондиционируется и подается на потолок по периметру кухонной зоны («синие стрелки», идущие от два потолочных регистра). Мы «всасываем» в центре помещения у прибора и «выдуваем» по периметру. Вытяжной колпак и две системы подачи воздуха взаимосвязаны. Когда они работают, остальные в доме не знают, что они там. По сути, мы отделили кухню от остальных систем вентиляции и кондиционирования здания («черные пунктирные стрелки», входящие от напольных регистров и уходящие высоко на стену). Мы кондиционируем зону приготовления пищи на кухне с помощью домашней системы вентиляции и кондиционирования, делая вид, что варочной панели/духовки и вытяжки там нет.

Когда мы кондиционируем этот воздух в жарком влажном климате, мы обычно оцениваем мощность системы примерно в 1 тонну на каждые 200 кубических футов в минуту подпиточного воздуха. Итак, для нашего примера нам нужна 2-тонная система.

Это недешево. Но если вам нужна кухонная вытяжка на 1000 кубических футов в минуту в тесном доме, это то, что вам нужно сделать. Ой.

Но что, если у меня есть только кухонная вытяжка на 200 кубических футов в минуту? Становится легче. Взгляните на рис. 4. Мы блокируем вытяжку вытяжного шкафа с приточным вентилятором, который подает добавочный воздух с расходом примерно на 10% больше, чем скорость вытяжки из вытяжного шкафа. Этот добавочный воздух обычно подается в отдельной зоне, такой как подвал, который обеспечивает достаточное охлаждение добавочного воздуха путем смешивания. Затем он вводится через напольные регистры рядом с варочной поверхностью. Зона вокруг прибора должна «сосать», а остальное пространство дует или остается нейтральным. Увеличенная на 10 процентов скорость потока работает, потому что этот воздух не подается непосредственно под прибор, а в соседнюю зону и перемещается в зону приготовления в качестве переносного воздуха.

Рис. 4: Меньшие вытяжки проще – В кухонной вытяжке объемом 200 кубических футов в минуту мы соединяем вытяжку вытяжки с приточным вентилятором, который обеспечивает скорость потока подпиточного воздуха примерно на 10 % больше, чем скорость вытяжки вытяжки. Этот добавочный воздух обычно подается в отдельной зоне, такой как подвал, который обеспечивает достаточное охлаждение добавочного воздуха путем смешивания. Затем он вводится через напольные регистры рядом с варочной поверхностью. Зона вокруг прибора должна «сосать», а остальное пространство дует или остается нейтральным. Увеличенная на 10 процентов скорость потока работает, потому что этот воздух не подается непосредственно под прибор, а в соседнюю зону и перемещается в зону приготовления в качестве переносного воздуха.

Таким же образом мы обеспечиваем сушилку для белья. И мы делаем то же самое для каминов. Мы используем отдельный подпиточный воздух для каждого прибора. Делает управление легким. Нам нравится подход с переносным воздухом — воздух, поступающий из другой зоны, где он смягчается путем смешивания с воздухом в этом пространстве. Я знаю, о чем вы говорите… вентилятор нагнетаемого воздуха для кухонной вытяжки, еще один для сушилки с вентиляцией и еще один для камина? Мне кажется много фанатов? Ага. Я говорил тебе, что ты не будешь счастлив. Но на этом мы и остановились – по крайней мере, в нашей фирме.

Я действительно скучаю по старым временам, когда можно было открыть окно, чтобы включить камин, и ни у кого не было кухонных вытяжек, и мы пользовались бельевыми веревками, а не сушилками. Я скучаю по всему, кроме той части, где я пахла машинным маслом, когда ходила в начальную школу.

Сноски:

Свеча за эту цитату, которая, по слухам, пришла из-за океана благодаря легендарному знатоку вин Оле Фангеру. Профессор Фангер всегда носил в кармане золотой термометр, чтобы убедиться, что вино подается нужной температуры в перерывах между обучением остальных нас запахам. Вас не хватает, профессор.
Папа восстанавливал их. Он всегда стирал их в прачечной в подвале, замачивая в вещах, которые, я уверен, нельзя экспортировать в Северную Корею. Свел маму с ума. У папы был недостроенный одноместный реактивный вертолет, над которым он всегда работал в подвале. Чтобы достать его, ему пришлось пробить огромную дыру в стене, отделявшей подвал от гаража. Он нашел отверстие удобным, поэтому никогда не ремонтировал его, потому что мог легко добраться из дома в свою механическую мастерскую в гараже, не выходя на улицу. Я не понаслышке знаю о гараже для перевозки загрязняющих веществ.
Приношу свои извинения Джорджу Карлину и его замечательной цитате: «Дом — это просто место, где можно хранить свои вещи, пока вы идете и покупаете другие вещи». Я не думаю, что это правильно, справедливо или имеет смысл устанавливать скорость вентиляции для работы с 5 процентами населения, которые хотят делать глупости и будут продолжать делать глупости, несмотря ни на что. Да, это их конституционное право (в Канаде это предусмотрено Хартией прав) быть глупыми. Я думаю, что это 30-я поправка. Но я не думаю, что остальные из нас должны платить за их глупость. Хочешь наполнить свой дом дурацкими вонючими вещами? Вперед, продолжать. Вы хотите хранить химический набор под кухонной раковиной, из которого младший может сделать напалм или нервно-паралитический газ? Вперед, продолжать. Вы хотите разобрать мебель в спальне? Вперед, продолжать. Но не ждите, что мне придется проектировать и строить системы вентиляции, чтобы спасти вас от вас самих, за счет того, что мне придется заставлять всех остальных делать то же самое. Конечно, это только моя мечта. Тем временем, как инженер, я буду продолжать проектировать системы вентиляции, отвечающие современным стандартам обслуживания. Я буду ныть об этом, но все же смирюсь с этим и продолжу. Глупости должно быть больно. Глупому человеку должно быть больно. К сожалению, большинству из нас, кто не глуп, это больно.
http://www.epa.gov/iaplus01/pdfs/construction_specifications.pdf
BSD-103: Понимание подвалов и BSI-035: На этот раз нужно сделать по-другому
Или подполье, или плита, или подвал. Вы сосете здание только в том случае, если считаете, что радон ценен, и хотите добывать его
Также убедитесь, что вы не создаете отрицательное давление, потому что вы делали глупости со своими системами воздуховодов, например, устанавливая протекающие воздуховоды на вентилируемых чердаках, вентилируемые подвальные помещения или использование пустот в зданиях в качестве возврата.
