Плоская крыша своими руками: как сделать, проекты домов

Плоская крыша своими руками стала популярной именно благодаря своей несложной для возведения конструкции. Давайте более детально рассмотрим процесс возведения такой крыши.

Содержание

1. Первый шаг: проекты домов с плоской крышей
2. Шаг второй: устройство плоской крыши
3. Шаг третий: как сделать плоскую крышу своими руками для разных помещений
4. Плоская крыша своими руками: железобетонная кровля
5. Видео-инструкция

Первый шаг: проекты домов с плоской крышей

Проекты домов с плоской крышей и коттеджей не пользуются достаточной популярностью в умеренной климатической зоне. Даже безупречный проект можно испортить некачественным выполнением монтажных работ, и использованием некачественных материалов.

К сожалению, на постсоветском пространстве инновационные технологии и материалы появляются гораздо позже, чем в других странах.

Если же вы решились на постройку такого крова, то создание ее проекта, особенно, на жилом здании, лучше доверить специалистам. Существуют определенные тонкости монтажа и эксплуатации таких крыш, которые обязательно должны быть учтены в проекте. Так, должны быть обоснованы следующие процессы:

1. Чистка. Действительно, на кровельной поверхности плоской крыши могут накапливаться снег и вода. Если были допущены ошибки при ее проектировании и строительстве, то все осадки постепенно начнут протекать в дом, и даже могут существенно повредить потолок.

Поэтому, если есть желание построить такую кровлю своими руками, нужно помнить об этом на этапе проектирования, особенно когда проводят расчеты уклона будущего крова. Даже самого небольшого, невидимого визуально наклона, бывает достаточно для обеспечения эффективного стока воды. Сложнее такой кровле справляться со снежными зимними наносами, когда с ними не справляются крыши с самым крутым значением наклона, не то что практически плоская. Снег, в результате чередующихся оттепелей и заморозков, превращается на кровле в ледяную корку.

Выхода из такой ситуации 2: механическая очистка кровли и установка разнообразных систем обогрева и антиобледенения, иначе появятся течи. Любые конструкторские разработки рассчитываются и закладываются в проект.

2. Теплоизоляция. У крова с классическим устройством, со скатной системой в основе, имеется прослойка воздуха на чердаке, обеспечивающая утепление домостроения сверху. У построенной плоской крыши своими руками чердак практически отсутствует и, соответственно, нет воздушной прослойки. Поэтому кровли нуждаются в дополнительном качественном утеплении и создании слоя теплоизоляции, что отражается в проекте.
3. Простота монтажа. Плоскую крышу своими руками построить проще, чем двускатную, вальмовую, шатровую или полувальмовую. У нее нет стропильной конструкции, нет коньков и прогонов. Но эта кровля требует более качественного монтажа кровельного покрытия, чтобы не было протечек.
4. Применение. Плоская крыша дома может использоваться как терраса, зона отдыха, спортивная площадка или даже бассейн. Достаточно обустроить бортики, обеспечивающие безопасное пребывание людей. А современные стройматериалы и технологии позволяют устроить на кровельном покрытии лужайку и посадить различные растения. Такое использование особенно может быть востребовано в больших городах, когда нет возможности создать зеленую зону вокруг домостроения. Если кров планируется использоваться не только по прямому назначению, в проекте это должно быть просчитано дополнительно.

Шаг второй: устройство плоской крыши

Возведение плоской крыши своими руками – не сложно, поэтому с покрытием кровли гаража или хозпостройки по силам справиться даже одному строителю. Технологически, для строительства такой кровли предполагается использование, в качестве основного несущего элемента, балок из металла или дерева, перераспределяющих нагрузку от кровельной конструкции на поверхность капитальных стен. Кровля должна выдержать:

Это тоже важно знать:  Плоская крыша – дешево и надежно

Возведение плоской крыши своими руками

• нагрузку в виде всей крыши, всех ее элементов и размещаемых на ней коммуникаций;
• вес строителя, осуществляющего осмотр или восстановительные работы;
• вес снега, попадающего зимой на ее поверхность.

При расчете кровельной плоской конструкции, (особенно, рассчитывая ее надежность) необходимо помнить, что нагрузка выпавшего снега может быть слишком велика, так как у крова не будет скатных поверхностей, с которых масса снега могла бы сойти вниз.

Минимальные расходы на приобретение стройматериалов делают строительство плоской крыши своими руками одним из самых недорогих проектов для возведения кровель. Основанием для обустройства такой кровли, является, как правило, железобетон. Для этого используются плиты перекрытия или монолит, сверху которых осуществляется монтаж всех составляющих кровельного пирога. На бетоне размещается слой гидроизолятора, на который, в свою очередь, укладывают утеплитель. Слой теплоизоляции защищают укладкой поверх него еще одного слоя гидроизолятора.

Шаг третий: как сделать плоскую крышу своими руками для разных помещений

Технология возведения плоской крыши своими руками будет зависеть от ее дальнейшего предназначения. Конструкции таких кровель бывают двух видов:

1. Кровли для не обогреваемых домостроений.
2. Тип кровли, использующийся для обогреваемых строений.

Кровли над не обогреваемыми помещениями делаются обязательно с уклоном. Так как даже небольшой наклон крыши позволит эффективно избавляться от влаги, появляющейся в результате выпадения осадков в виде снега и дождя. Конструкция такой кровли состоит из несущих балок, поверх которых размещается сплошной дощатый настил. На настил сверху укладывается рубероид (или другой гибкий кровельный стройматериал) в несколько слоев, который выполняет функции гидроизоляции. Отличительной чертой кровли этого вида являются минимальные затраты на приобретение стройматериалов и минимальные трудозатраты, однако срок эксплуатации кровли такой конструкции совсем небольшой.

Рулонный стройматериал необходимо фиксировать рейками с шагом укладки 70 см, уложенные рейки не должны преграждать стекание осадков с кровельной поверхности. Минимальный наклон кровель такого типа должен быть 3°, чтобы вода стекала самостоятельно.

Если помещение, над которым необходимо построить кровлю, будет обогреваемым, следует остановиться на утепленном виде кровли.

Кровельный пирог такой кровли, состоящий из нескольких слоев строительных материалов, обеспечивает необходимый уровень теплоизоляции и защиту самого утеплителя от влаги.

Технологий возведения, утепленных плоских кровельных конструкций много, а для возведения своими руками нужно использовать наиболее простые варианты. Основанием той кровли используются балки, на которых размещается дощатый настил. Поверх него с 15 см нахлестом укладывают рубероид. Сверху него засыпают утеплитель из керамзита или шлака, при этом нужно учитывать направление расположения уклона.

После выравнивания утеплителя, над ним делают 2-3 см стяжку из портландцемента. Это нужно сделать, чтобы непреднамеренно не попортить крышу, в результате зимней очистки от снега. После высыхания стяжки, она покрывается битумной грунтовкой, а после этого укладывают рулонное гибкое кровельное покрытие.

Важно учитывать расстояние между местами опоры несущих балок, так как от его значения зависит надежность будущей конструкции. Если это значение более 6 м, то лучше доверить строительство крыши профессиональным строителям. Если расстояние между стенами менее 6 м — в качестве балки используется брус 10х15 см или двутавровая балка из стали.

Плоская крыша своими руками: железобетонная кровля

Альтернативной деревянной конструкции плоской кровли является железобетон. У такой кровли основная тяжесть ложится на несущие стальные двутавровые балки.

Это тоже важно знать:  Создаем плоскую крышу загородного дома

У этих крыш каркас не возводится. Плита из железобетона должна быть армирована продольно и поперечно, таким образом, увеличивают стойкость бетона к изгибу и повреждениям.
Если кровельный пролет меньше 5 м, то для обустройства крыши применяют балки высотой не более15 см.

Когда плоская крыша своими руками строится из цементно-бетонной смеси, необходимо приобрести песок, щебень и цемент, а также потребуется вода. Приготовить смесь можно вручную, но лучше использовать бетоносмеситель. Соотношение ингредиентов в смеси бывает разным и зависит от марки цемента. Так для цемента марки ПЦ-400 соотношение частей щебня-песка-цемента будет — 8:4:3 и 2 части воды.

Железобетонная кровля дома

Опалубку делают из необрезных досок. Их укладывают впритык по нижним граням двутавровых балок, затем укладывают рубероид. Следующий этап работ – это укладка армирующей конструкции, состоящей из арматуры, которую размещают как вдоль, так и поперек балок. Для этих целей используют прутья из стали диаметром не менее 1 см. Шаг для элементов сетки из арматуры должен быть 20 см. Арматуру тщательно фиксируют стальной проволокой или сваркой, чтобы исключить в процессе заливки конструкции смещения элементов.

Заливка бетона осуществляется разными способами, но обязательно до того момента, пока не покроется бетоном вся поверхность строящейся крыши. Уложенную смесь аккуратно (чтобы не повредить конструкцию) уплотняют вибратором. Получившуюся конструкцию высушивают естественным путем.

В ходе постройки кровли современного дома обязательно укладывается теплоизоляция, снижающая общие теплопотери домостроения через кров. Плоские крыши могут утепляться в отличие от кровель других типов, как изнутри, так и снаружи. Первоначально, во время строительства делают утепление снаружи, а внутреннее можно сделать потом — уже когда конструкция эксплуатируется. В качестве утеплителя используют минеральную строительную вату. Также, все популярнее у строителей становится еще один утеплитель — пенополистирол. Его монтируют на деревянные бруски, которые размещают с шагом 30-40 см. А плиты к дереву приклеивают мастикой или спецклеем.

Завершает возведение плоской крыши укладка гидроизоляции. Обычно используют спецматериал, продающийся в рулонах.

Само гибкое кровельное покрытие укладывают внахлест — 7 -10 см.

Важно: каждый слой гибкого кровельного стройматериала укладывают таким образом, чтобы нижние швы элементов рулонного гибкого стройматериала размещались поближе к середине. Все полосы покрытия укладывают в одинаковом направлении.

Видео-инструкция

Как сделать плоскую крышу — процесс строительства своими руками, плюсы и минусы кровли, как обустроить ремонт и монтаж, смотрите на фото и видео

Содержание статьи:

1. Плоская крыша и ее особенности

2. Плоская кровля своими руками для холодных помещений

3. Строительство плоских крыш для теплых помещений

4. Устройство плоской крыши из монолитного бетона

5. Утепляем плоскую крышу

Плоская крыша своими руками – чаще всего располагается на частных малоэтажных домах, а также на гаражных постройках. Такой вид устройства кровли опережает своих конкурентов. В нашей статье мы расскажем, почему.

Прежде чем вести речь о том, как сделать плоскую крышу, отметим, что термин «кровля» и термин «крыша» – это не одно и то же. Термин «крыша» обозначает те элементы, которые располагаются над жилым помещением дома. А кровля – это составляющая крыши, ее верхний слой. Именно он защищает все здание от воздействий атмосферного влияния. В этих условиях очень важно создать надежную кровлю загородного дома.

Ознакомившись с различием между терминами, можно констатировать, что плоская крыша – идеальный вариант для дома с небольшой площадью. При внушительной кровельной площади рекомендуется работать целой бригадой.

Плоская крыша и ее особенности

При работе на малогабаритном доме с крышей малой площадью, можно спокойно обойтись и без помощников.

В начале работы, на несущих станах закрепите деревянные балки или балки из стали. С помощью них можно снизить большую часть массы крыши, направив ее на основные стены и фундамент.

Итак, мы выяснили, что основная нагрузка на балки – это вес крыши. Но помимо этого существуют иные нагрузки, такие как:

• Полный вес кровли и элементов коммуникаций. Как правило, они располагаются на чердаке или крепятся к кровле.
• Вес человека, который занимается ремонтом кровли или крыши. Он также может устанавливать дополнительное оборудование.
• Объем и масса снега + давление холодного зимнего ветра.

Самая большая кровельная нагрузка – масса снега. Это обусловлено тем, что с крыши без скатов сугробы снега не могут упасть самостоятельно. Для предотвращения ошибок при выборе несущих балок и расчете их нагрузки, осмотрите соседние одноэтажные дома с плоской крышей.

Почитайте советы специалистов на форумах, посмотрите фото в интернете – тогда вы сможете осуществить правильный выбор несущих балок и избежать критических ошибок. Наверняка вам будет интересна статья плоская крыша – плюсы и минусы.

Если вы хотите обзавестись надежной и безопасной плоской крышей, то выбирайте только подходящее кровельное покрытие. Немаловажным является и выбор сопутствующих материалов, которые смогут выдержать большую физическую нагрузку, а также воздействия природных катаклизмов.

Не забывайте о проверке всех технических характеристик материалов. Для предотвращения негативных последствий – проведите тщательную гидро- и пароизоляцию.

Жилые здания имеют плоские крыши из плит перекрытия. Эти материалы отличаются своим легким весом. Читайте также: «Монолитное перекрытие по профнастилу».

1. Уложите на плиты «пирог» из нескольких материалов (они должны иметь различные свойства).
2. Первым слоем выступает пароизоляция. В ее функцию входит защита утеплительного слоя от попадания на него влаги. В качестве материала для пароизоляции, используется полимерно-битумная пленка. При этом ее часто усиливают стекловолокном, а затем производится монтаж плоской крыши. Расположите края пленки на вертикалях перекрытий. Очень важно тщательно и аккуратно заделать швы, а также понимать какой стороной укладывать пароизоляцию.
3. Поверх пароизоляции, уложите утеплитель. Если используется керамзит – залейте его массой бетона. При сооружении облегченной крыши, утеплитель из полимера должен быть закреплен сразу на пароизоляцию.
4. Влагоизоляция – основной слой для крыши без скатов. Для устройства этого элемента вам понадобятся мембранные или полимерно-битумные материалы.

Плоская кровля своими руками для холодных помещений

Существуют здания, которые не имеют отопления. К ним относятся сараи и беседки. На них предполагается создать уклон для стока воды с крыши. Для этого нужно лишь оборудовать крышу под наименьшим углом.

При сооружении наклонной плоской крыши, ее опорные балки должны располагаться под небольшим углом. На балки будут закрепляться доски. Это будет своего рода основа для рулонного рубероида (детальнее: «Устройство плоской кровли: технология покрытия»).

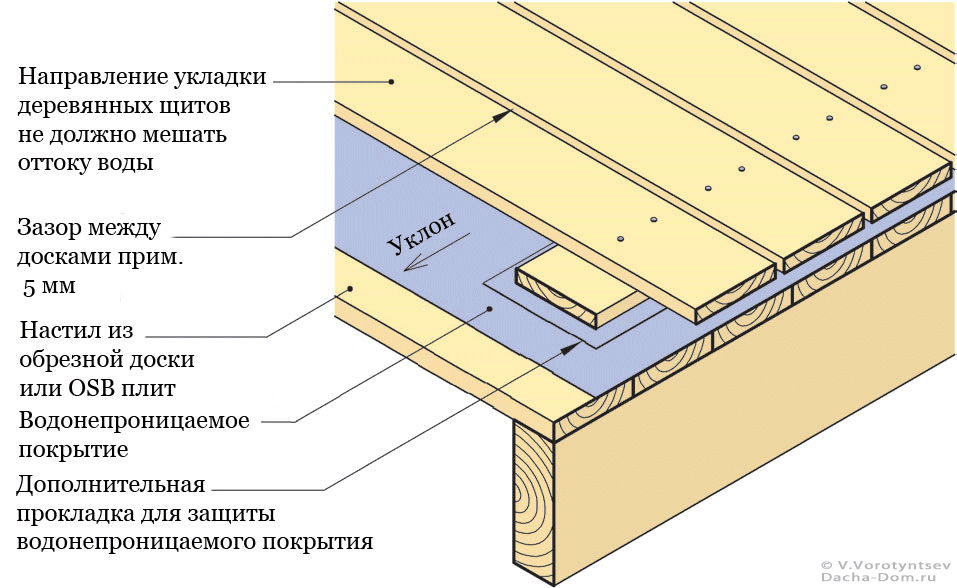

Для монтажа рулонного ковра рубероида, понадобится каркас из досок. Для этого лучше всего использовать тонкие деревянные дощечки или стальные полосы. Закрепите их вдоль уклона. При этом шаг должен составлять 70 см. Но не следует преграждать путь стекающей с крыши воде. Процент уклона такой крыши составляет не более 3%. Другими словами, это 3 см на один погонный метр длины.

Строительство плоских крыш для теплых помещений

Рассмотрим нюансы при оборудовании плоской крыши для отапливаемых домов:

1. Первым делом, уложите слой из досок на несущие балки, предварительно выполнив расчет деревянной балки. После этого следует осуществить укладку тола или рубероида. Их полотна должны располагаться по методу нахлеста. При этом длина должна составлять 15 см.
2. Поверх рубероида укладывается керамзит (вы можете использовать шлак или другой материал). Перед засыпкой утеплителя, проверьте, чтобы уклон был направлен в сторону стекания осадков.
3. Третья стадия – заливка цементом утеплительного слоя. После подготовки стяжки – обработайте ее грунтовкой из битума.
4. Только полностью готовая стяжка будет готова принять рулонный рубероид.

Изучая строительство плоской крыши, вы сами убедитесь, что крыши с большим шагом между опорными балками, требуют участия нескольких человек. Целесообразно пригласить профессиональных мастеров, которые в кратчайшие сроки выполнят все необходимые работы.

Чаще всего ширина крыши составляет больше 6 м. Но бывают и исключения (крыши менее 6 м) – для них рекомендуется использовать деревянный брус с разрезом 15х10 см. Также подойдет и двутавровая стальная балка. Читайте также: «Проекты домов с плоской крышей».

При креплении опорных балок, следует соблюдать расстояние между ними. Оно должно быть не более 1 м.

Устройство плоской крыши из монолитного бетона

В этом случае в качестве опорных балок рекомендуется использовать двутавровые стальные балки.

Первым делом рассчитывается пролет крыши. Если он равен 5 м, то используются балки в 15 см. Говоря на профессиональном строительном языке – это «пятнадцатый двутавр».

Для создания монолитной крыши, рекомендуется использовать бетон марки 250. При создании бетонного раствора на месте строительных работ, целесообразно использовать бетономешалку. В противном случае вы вряд ли достигнете правильной консистенции раствора. Для получения бетона для плоской крыши, необходимо смешать щебенку с частицами 20 мм и цемент, марки ПЦ–400.

При расчете составляющих придерживайтесь следующих правил: на восемь ведер щебня – три ведра цемента, 4 ведра песка, а также два ведра воды. Если воды будет недостаточно – можно добавить еще, это не критично.

Утепление плоской крыши пенобетоном, смотрите на видео:

Далее, осуществляется крепление досок на нижние балочные полки. На сухую поверхность досок настилается рубероид. Затем, поверх укладывается армированная сетка периодического профиля. Диаметр этого элемента не должен быть меньше 1 см. Величина ячеек при этом – 20х20 см.

Чтобы не проводить ремонт плоской крыши, места накладки прутьев сетки закрепляются с помощью вязальной проволоки. Возможен вариант с использованием клея. В конечном счете, сетка не должна соскальзывать при заливании стяжки.

Для полного покрытия бетонным раствором, внизу сетки обычно раскладываются мелкие части щебня. Благодаря этому, оставляется зазор в 4 см. Он необходим для разграничения сетки и слоя рубероида. Заливка производится в проемы между балками. Напомним, их толщина должна составлять не менее 15 см.

Необходимое условие – полная заливка одной полосы. Не рекомендуется заливать бетон в полосу по частям. Оптимальным будет заливка всей площади крыши за один день. При этом вы достигнете наибольшего качества работы. Закончив заливку, утрамбуйте бетон с помощью вибратора. Если же его нет под рукой – вручную. Во время утрамбовки бетона следите, чтобы армированная сетка не смещалась и не рвалась (прочитайте также: «Как сделать монтаж крыши своими руками»).

После всех действий, бетон накрывается пленкой из полиэтилена. Это особо актуально, если работы проводятся при высокой температуре. Накрыв поверхность, вы предотвратите испарение влаги из бетонного раствора. Это в свою очередь убережет от появления трещин верхний слой.

Под пленкой бетон должен находиться как минимум трое суток. Полностью высушив бетонную массу, насыпьте слой утеплителя. Не забывайте об уклонах. Следующее действие – создание стяжки и монтирование рулонного ковра.

Утепляем плоскую крышу

Сегодня распространенное явление – замена плоской кровли на скатную. Однако в пользу плоской крыши говорит тот факт, что ее можно утеплить как снаружи, так и изнутри. Причем после того, как будет завершено строительство крыши своими руками.

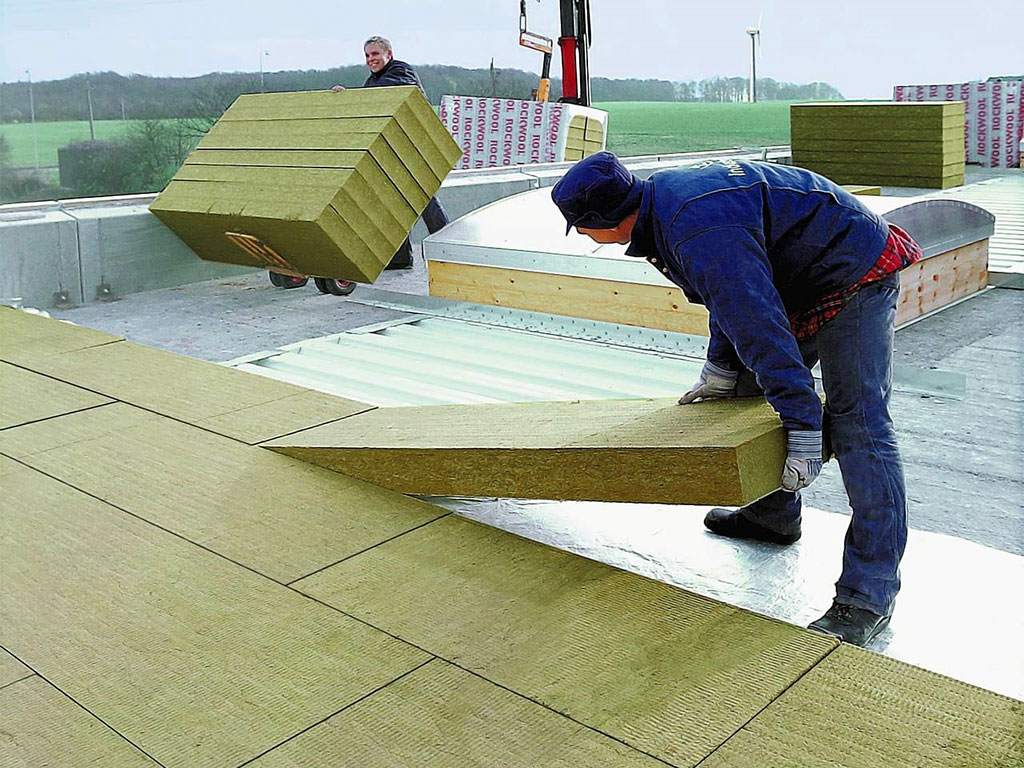

Раньше для утепления использовались твердые плиты теплоизоляции. Однако при таком варианте существенно увеличивался кровельный вес. Изучив прошлый опыт, современное строительство отошло от подобного способа утепления. Сегодня чаще всего плоские крыши утепляют с помощью базальтовой минеральной ваты. Это довольно легкий материал. К тому же он может похвастаться хорошей теплопроводностью и влагостойкостью.

Отметим, что базальтовая минеральная вата не подвергается процессам горения. Кроме того она вполне переносит даже самые негативные воздействия природы.

Для внутреннего утепления плоской крыши чаще всего используют плиты из пенополистирола. Они обладают огнестойкостью. Стандартный выпуск такого материала – это плиты, толщиной до 30 мм. Они отлично подходят для утепления потолка. Прочитайте также: «Одноэтажные дома с плоской крышей — особенности устройства».

Строительство плоской крыши Право

Плоские крыши не логичны с архитектурной точки зрения, так как дождь и снег стекают гораздо быстрее с наклонной крыши. Тем не менее, для исторических зданий в стиле модерн, таких как Кембриджский телевизионный проект This Old House , плоские крыши лежат в основе архитектуры, призванной отражать широкие горизонтальные линии природного ландшафта.

Конечно, не обязательно жить в современном доме, чтобы иметь дело с плоской крышей. Традиционные дома часто имеют секции плоской крыши — над слуховыми окнами, над крыльцами и гаражами, а также на балконах. И их горизонтальные линии изобилуют на Западе и в городских районах.

Но плоские крыши выдерживают суровые погодные условия, поэтому они редко служат так долго, как хорошая наклонная крыша. К счастью, современные материалы для покрытия плоских крыш за последние два десятилетия значительно улучшились; на некоторые из них предоставляется гарантия до 20 лет, что приближается к гарантии для наклонной кровли.

«Если вы правильно построите и накроете одну из них — и будете содержать ее в чистоте, — хорошая плоская крыша не будет протекать», — говорит генеральный подрядчик TOH Том Сильва, у которого было семь разных плоских крыш, с которыми нужно было бороться на проекте дома в Кембридже. Он герметизировал их все с помощью клеевой резиновой мембранной системы из EPDM, которая является его любимой, потому что она легкая, быстро устанавливается и не требует специального оборудования.

На самом деле это так просто, что даже умелый домовладелец может сделать это сам. Итак, мы наблюдали, как Том уложил EPDM на небольшой участок в проектном доме, чтобы узнать, как профессионал делает плоскую крышу гладкой, прочной и водонепроницаемой.

Шаг 1

Важность правильного построения

Фото Рассела Кея

Обшивка быстро опускается на крышу без уклона и, таким образом, обеспечивает опору. Но горизонтальные линии этой секции плоской крыши размером 8 ½ на 13 футов в Кембриджском телепроекте делают ее уязвимой для сильного снега и дождевой воды, поэтому она должна быть построена на века.

Шаг 2

Каркас крыши

Фото Рассела Кея

«Самое важное, что нужно знать о плоской крыше, — говорит Том, — это то, что она не плоская». Чтобы вода не скапливалась и, в конечном итоге, не проникала в дом, плоские крыши всегда строятся с небольшим уклоном — не менее 1/8 дюйма на фут. Многие наклонены в нескольких направлениях, как раздавленные вальмовые крыши, к отверстиям шпигата, которые соединяются с водосточными трубами.

Этап 3

Обшивка фанерой

Фото Рассела Кея

Поверх каркаса накладывается фанерная обшивка толщиной 5⁄8 дюйма с зазором 1⁄8 дюйма на всех стыках для расширения и сжатия.

Этап 4

Привинтить подложку

Фото Рассела Кея

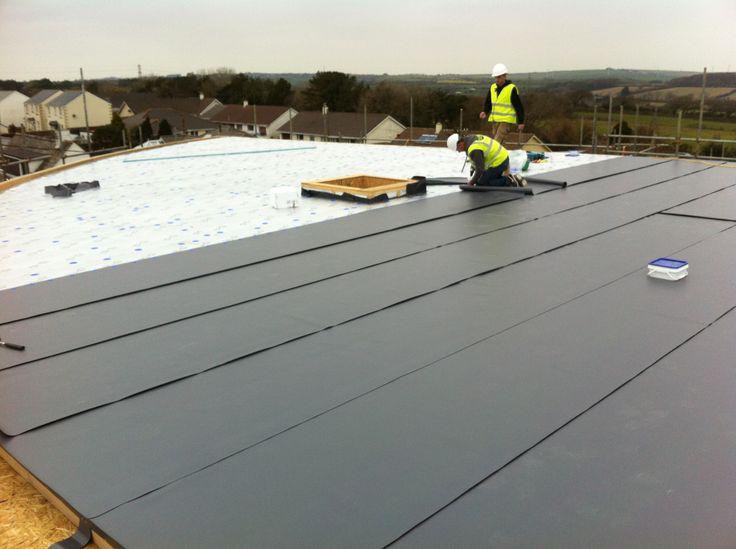

Для кровельного материала из листового каучука, который использует Том, требуется подложка, называемая изоборд — жесткая пена толщиной ½ дюйма (из полиизоцианурата) со специальной подложкой из стекловолокна. Изопанель (плоская версия того же материала, которую он заказывает специально для больших крыш) легко режется канцелярским ножом и крепится к фанерной обшивке шурупами и большими шайбами ​​из оцинкованной стали. Он обеспечивает мягкую защитную основу для резины. Том следит за тем, чтобы стыки располагались в шахматном порядке, а детали плотно прилегали друг к другу, так как изокартон не расширяется и не сжимается, как фанера.

Шаг 5

Создание скошенных углов

Фото Russell Kaye

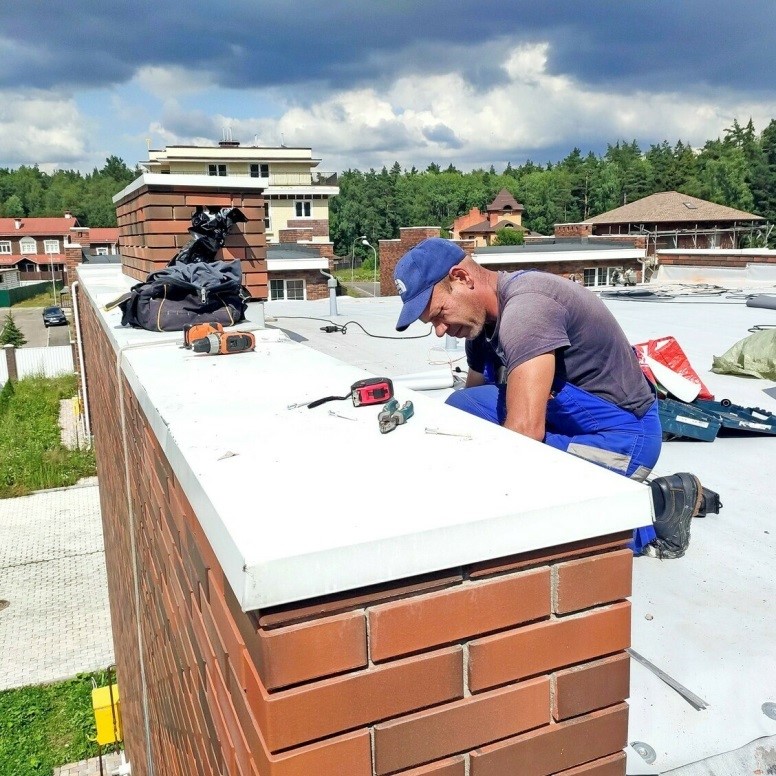

С двух сторон крыша упирается в парапет (короткая стенка, распространенная вокруг плоских крыш), а также в стену третьего этажа; здесь резиновую крышу нужно будет обкатать по стенам и приклеить к обшивке. Чтобы вода не скапливалась в этих внутренних углах, Том разрезает листы 2х4 по длине под углом 45 градусов с помощью настольной пилы. Затем он ввинчивает их в стык между крышей и стеной, чтобы создать постепенный переход.

Этап 6

Сухая установка кровли

Фото Рассела Кея

Прежде чем положить резину, Том быстро подметает, чтобы убрать весь мусор, который может пробить новую крышу. EPDM (мономер этилен-пропилен-диен) поставляется в рулонах шириной 10 футов и легко режется ножницами или канцелярским ножом. Том отрезает кусок, достаточно большой, чтобы покрыть крышу плюс дополнительные 9 дюймов по периметру. Он берет кусок и расправляет его на место, а затем складывает его пополам. (Эта крыша достаточно мала, чтобы использовать только один лист. На больших крышах Том накладывает секции внахлест примерно на 6 дюймов, но не проклеивает швы до самого конца.) Чтобы договориться о вентиляционной трубе, Том вырезал отверстие в резина немного больше, чем труба, затем наденьте резину на нее.

Шаг 7

Приклейте резину

Фото Рассела Кея

Используя малярный валик с ворсом ¼ дюйма на удлинителе, Том наносит клей на открытую часть изокартона и соответствующую загнутую резину. Подобно обычному контактному клею, клей наносится на обе поверхности и моментально склеивается в момент их соприкосновения. Поэтому, дав ей высохнуть на ощупь, он встает на колени и аккуратно расстилает резину по изоборду, нажимая как можно больше изнутри сгиба, чтобы предотвратить образование складок. Он не берет резину, иначе она растянется от собственного веса, а затем отскочит назад, из-за чего она ляжет неровно. «У вас есть только один шанс», — говорит Том. Работая по секциям, он заканчивает остальную часть крыши, сглаживая пузырьки воздуха теперь уже сухим валиком, прежде чем приклеить края к стене и парапету и на 6 дюймов вниз по передней части крыши.

Если бы был шов, с которым нужно было бороться, Том сначала очистил бы его специальным растворителем, а затем нанес бы черный клей для резины на резину. Поскольку швы настолько уязвимы, он также приклеивал полосу невулканизированной резины шириной 12 дюймов (у которой, в отличие от EPDM, нет «памяти», то есть ее можно растягивать без пружинения и образования складок) на сам шов. На вентиляционных трубах он натягивал на трубу специальный резиновый хомут и приклеивал его к EPDM, а затем герметизировал приклеенными полосками неотвержденной резины и полоской триполимерного герметика.

Шаг 8

Обработка краев

Фото Рассела Кея

Во внутренних вертикальных углах Том разрезает и накладывает EPDM внахлест, затем плотно приклеивает резиновым клеем. Он также герметизирует этот шов неотвержденной резиной. Чтобы вертикальные секции не отслаивались от стен, Том прикручивает металлические скобы, называемые концевыми упорами, а затем отрезает излишки над скобами. Он наносит полоску триполимерного герметика вдоль верхнего края кронштейнов, чтобы запечатать их. Позже он прибьет изготовленный на заказ медный отлив со свинцовым покрытием поверх передних краев крыши, а затем приклеит 12-дюймовую полосу неотвержденной резины поверх верхнего края гвоздя отливов. Готовой альтернативой изготовленным на заказ окладам является оцинкованный отлив, специально изготовленный для плоских крыш. Называемый гравийным упором, он работает на любой плоской крыше и бывает разных цветов. После того, как оклад установлен, крыша готова противостоять стихии.

Строительство плоских крыш и проектирование плоских крыш

Руководство по строительству плоских крыш — Как построить плоскую крышу. Узнайте, как сделать и установить плоскую крышу на вашем здании или доме, а также получите советы по проектированию и планированию плоской крыши. Руководство по рекомендуемым типам покрытия и различным типам конструкции плоской крыши для любого кровельного проекта своими руками.

Как устроены плоские крыши?

Балки из катаной стали или RSJ используются для поддержки балок на плоских крышах

На базовом уровне конструкция плоской крыши представляет собой кровельные бревна или, как их чаще называют, балки, или стальные конструкции, которые укладываются на две стойки (в большинстве случаев стены).

Стальные балки или RSJ (прокатные стальные балки) часто встраиваются в одну или обе стены для придания дополнительной устойчивости конструкции крыши.

Затем балки либо укладываются поверх стальных конструкций, либо врезаются в них. Эти балки располагаются на определенном расстоянии друг от друга, обычно 400 мм, в зависимости от ширины или пролета, который они покрывают, и поверхности, на которую они будут наноситься.

В большинстве случаев покрытие будет выполнено из фанеры или ОСП, которую чаще называют плитой Стирлинга.

Когда в плоской кровле используется древесина, она, очевидно, нуждается в гидроизоляции, поэтому доски обычно укладывают поперек балок, а затем используют войлок или резину для покрытия досок, чтобы сделать их водонепроницаемыми. Там, где сходятся две доски, а стык находится не на балке, шпунтованные доски настила делают стык достаточно прочным, чтобы выдержать нагрузку на плоскую крышу.

Доска Стирлинга с шипом и пазом для крепления к балкам плоской крыши

Когда нужна плоская крыша?

Иногда градостроители не разрешают высоту, необходимую для скатной крыши. Это связано с тем, что он может заслонять вид или свет соседей. Иногда скатная крыша не подходит для пристройки, потому что это будет означать затемнение собственных окон владельцев дома. Однако обычно плоская крыша строится, когда пристройка примыкает к существующему зданию.

Использование скатной крыши в этих обстоятельствах означало бы добавление желобов или коробчатых водосточных желобов, что сделало бы дренаж крыши трудным и дорогостоящим. Использование односкатной плоской крыши позволяет воде легко стекать из здания в новые водосточные желоба, которые можно подключить к существующим дренажным системам или даже к новым водосточным желобам.

Иногда требуется новая плоская крыша для замены старой крыши, например, крыши из асбеста или гофрированной жести, которые либо не разрешены строительными нормами, либо находятся в аварийном состоянии.

Всегда следует соблюдать осторожность при удалении старого асбеста и обращаться за советом в местный совет по правильному способу утилизации асбеста.

Старые асбестовые крыши часто заменяют плоскими крышами

Размеры балок, необходимых для строительства плоской крыши

Как вы понимаете, здесь задействован значительный вес досок, войлока и т. д.… поэтому любые используемые деревянные балки должны быть достаточно прочными, чтобы выдержать этот вес. Чтобы убедиться, что эти бревна достаточно прочны для пролета, который они должны покрывать, используется формула для расчета правильной ширины и высоты, которыми должны быть балки.

Кроме того, как часть утвержденного документа А строительных норм и правил для конструкции требуются дополнительные расчеты для учета дополнительных нагрузок, таких как снег, которым может подвергаться крыша. В большинстве случаев это зависит от района страны, в которой находится имущество, а также от исходной точки (вертикальной высоты) имущества над уровнем моря.

В связи с этими факторами очень важно, чтобы до начала строительства вы получили разрешение на строительство.

Чтобы помочь вам в этом, в строительных нормах есть 8 таблиц ″максимального пролета″, которые касаются нагрузки и пролета крыши вместе с любым небольшим уклоном более 10 градусов, который может потребоваться для удаления дождевой воды.

Вы можете увидеть таблицу пролетов балок по следующей ссылке на веб-сайте DIY Doctor, где мы обсуждаем, как снять несущую стену и убедиться, что балки имеют правильный размер для перекрытия проемов.

Эти таблицы и правила предназначены для защиты вашего дома. Копию этих правил можно получить, сделав заказ на сайте www.tsoshop.co.uk или по телефону 0870 600 5522. Заказы по факсу принимаются по телефону 0870 600 5533. Стоимость брошюры составляет около 10 фунтов стерлингов.

Инженер-строитель должен проверить ваши расчеты, чтобы убедиться, что они учитывают все возможные варианты. Если, например, были использованы бревна неправильного размера, и в результате ваша крыша подвергалась ненужному движению, ее покрытие вскоре ослабнет и может расколоться и, возможно, протечь.

Приведенная ниже схема является общей, и указанные доски должны быть вставлены в правильные центры. Деревянные ″головки″ также должны быть вставлены между балками на расстоянии 600 мм от центра, чтобы избежать перекручивания балок. Эта крыша демонстрирует традиционное покрытие из войлока, но в наши дни есть и другие применения, включая стекловолокно и резину.

Как построить плоскую крышу

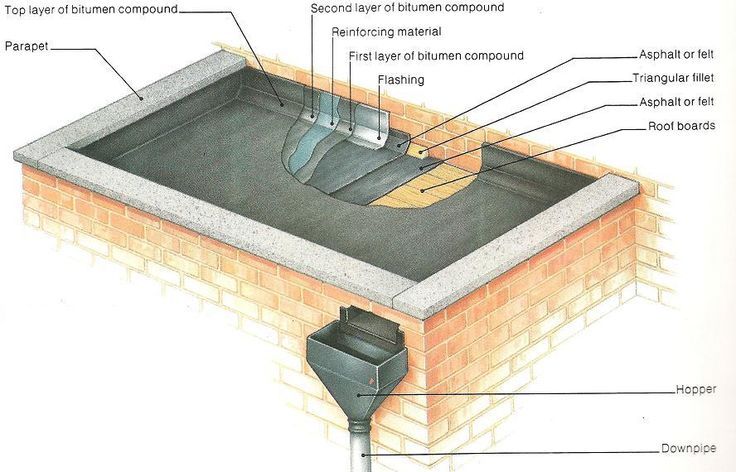

План компонентов плоской крыши, используемой для укладки войлочного покрытия

Никогда не путайте слово «плоская» со словом «уровень». Плоская кровля всегда должна быть плоской, но ни в коем случае не ровной. во всяком случае не в одном направлении.

Вода должна стекать с плоских крыш, так как лужи воды очень тяжелые, и вскоре они проваливаются в деревянный настил крыши, который затем становится больше, позволяя большему количеству воды скапливаться до тех пор, пока крыша не перестанет выдерживать вес и не возникнет протечка. .

Диаграмма выше дает вам общее представление о компонентах, используемых при строительстве плоской крыши, а на диаграмме ниже более подробно показано, как все эти компоненты работают вместе.

На приведенной выше схеме зазор G может быть встроен в каменную кладку, чтобы избежать перекручивания бревен. В случае невозможности крепления балок к стене с помощью подвесов для балок…. Дополнительную информацию см. ниже.

Для деревянного листа мы рекомендуем плиту или фанеру Стирлинга толщиной 18 или 22 мм.

Рельсовая рейка специально изготовлена ​​и доступна у большинства торговцев древесиной и обеспечивает 2-дюймовую стойку по краям, с которых стекает вода. Это предотвратит стекание воды с краев, не имеющих желобов, и порчу поверхности стены, по которой вода в противном случае могла бы стекать. затем минеральный войлок прикрепляют к панелям лицевой панели тыльной стороной наружу.

Затем они переворачиваются через реечную рейку и прикрепляются к верхней части покрытия. Это придает крыше законченный вид и герметизирует зазор между крышей и лицевой панелью.

Типы конструкций плоских крыш – теплые и холодные плоские крыши

Плоская крыша может иметь форму теплой или холодной крыши в зависимости от требований владельца и архитектора, поскольку они связаны со строительными нормами в отношении потерь тепла и изоляция.

Проще говоря, теплая плоская крыша имеет какую-либо изоляцию, заполняющую все имеющиеся пустоты, а холодная плоская крыша позволяет воздуху циркулировать между балками. Этот воздух вентилируется с обоих концов крыши, чтобы обеспечить непрерывный поток воздуха.

С точки зрения правил вентиляции, BS 5250: 2011 (Контроль конденсации в зданиях) является документом для просмотра. В нем указано, что между нижней частью настила крыши и изоляцией под ним должен быть зазор не менее 50 мм .

Проект крыши, теплой или холодной, должен быть точным. Если теплая кровля не полностью утеплена, но не обеспечен постоянный приток воздуха, в любом невентилируемом пространстве будет образовываться конденсат. Конденсат образуется, когда теплый воздух (в изолированных пустотах) попадает на более прохладные поверхности (нижняя часть настила крыши) и может привести к гниению крыши изнутри.

Вам необходимо ознакомиться с утвержденным документом C, а также с утвержденным документом F строительных норм и правил (для Шотландии см. раздел 3 в Техническом справочнике), поскольку эти документы помогут вам рассчитать объем вентиляции, который потребуется для вашего конкретного проекта. .

Этот тип конденсации называется интерстициальной конденсацией. Эта ситуация с теплой и холодной крышей также возникает на скатных крышах, и, говоря упрощенно, очень важно, чтобы либо воздух не попадал в пустоты, либо обеспечивался постоянный поток воздуха.

Строительство холодной кровли

Изложив правила в упрощенном виде выше, наиболее распространенным типом плоской крыши в наши дни является тот, который сочетает в себе теплый изоляционный слой с потоком воздуха для защиты балок от гниения, более известный как холодная плоская крыша (см. схему ниже).

Это очень упрощенная схема, предназначенная для демонстрации пользователю принципов работы холодной плоской крыши.

Если вы проектируете или строите плоскую крышу дома, вам нужно провести небольшое дополнительное исследование, чтобы показать вам, как и где установить пароизоляцию на вашу крышу, а также нужно ли вам (в случае крыши с внешней изоляцией) ), чтобы добавить дополнительный слой деревянного настила крыши поверх изоляции.

Как упоминалось выше, вам также необходимо обеспечить достаточную вентиляцию или вентиляцию, чтобы предотвратить образование конденсата.

В типовом проекте плоской крыши, таком как этот, невозможно «охватить все основы», поэтому убедитесь, что вы тщательно изучили свой собственный проект.

При использовании холодных плоских крыш следует отметить, что они не являются рекомендуемым решением в зонах с высокой влажностью и в связи с этим обычно не рекомендуются шотландскими строительными нормами.

Видно, что теплый воздух (без пароизоляции) может подниматься вверх через гипсокартон (или материал, использованный на потолке) в пустоту.

Любая изоляция, присутствующая в подкровельном пространстве, будет дополнительно нагревать этот воздух, который будет подниматься вверх, пока не достигнет холодной нижней стороны настила плоской крыши.

Затем он конденсируется, и капли воды могут падать на изоляцию и даже просачиваться на потолок из гипсокартона. Не стоит недооценивать опасность образования конденсата .

Поперечный разрез холодной плоской кровли с потоком воздуха и возможностью образования конденсата

Конструкция теплой крыши

Фактически существует 2 различных формата конструкции теплой плоской кровли – один, где любая пустота полностью заполнена изоляцией, не оставляя воздуха зазоры вообще, чтобы избежать любой возможности накопления конденсата, а другой, где есть воздушный зазор под изоляцией.

В этом последнем случае теплый воздух, поднимающийся снизу, будет подниматься вверх через любые пустоты, как и следовало ожидать, но, поскольку сам настил крыши изолирован, он будет теплым, а не холодным, и поэтому поднимающийся теплый воздух не будет конденсироваться. Воздух, однако, все равно нужно будет проветривать!

При полной изоляции теплой плоской крыши теплоизоляцией воздух не конденсируется. Однако этот тип теплой кровли предполагает полное отсутствие полостей, иначе будет образовываться промежуточный конденсат, который может оставаться незамеченным в течение многих лет.

Теплая плоская крыша, полностью покрытая изоляцией для предотвращения образования конденсата

Если изоляция над подкровельным пространством позволяет воздуху оставаться теплым, предотвращая образование конденсата, но также обеспечивает приток воздуха (если считать требуется) через балки.

Пока поток воздуха небольшой (но постоянный), воздух не станет достаточно холодным для конденсации, и тепло останется в помещении внизу.

Теплая плоская кровля с изоляцией над воздушным зазором и непосредственно под настилом

Что касается самой изоляции, вы можете использовать стандартную изоляцию из минеральной ваты/минерального камня или утепление из прессованной плиты, напр. Celotex, Kingspan и т. д.

Плоские крыши, построенные для пристройки с наклоном

Разрез по высоте односкатной плоской крыши

Как мох может повлиять на плоскую крышу

Проблема : Без достаточного падения на плоской крыше вода может скапливаться в лужах, лежащих на поверхности крыши.

Семена и споры могут попасть в эту плодородную среду, и в мгновение ока плоская крыша покрывается мхом и даже сорняками. Мох, в частности, удерживает воду каждый раз, когда идет дождь, и когда он мокрый, он удваивает вес вашей крыши.

Этот вес приводит к провисанию балок, что, в свою очередь, приводит к растрескиванию кровельного покрытия.

Плоская крыша, покрытая мхом, может привести к провисанию балок и протеканию крыши

Решение : Добавьте на крышу распорки, чтобы увеличить падение и защитить крышу от мха.

Плоские крыши из стекловолокна и резины с гораздо меньшей вероятностью притягивают то же количество мха и сорняков, что и войлок, особенно если приложить некоторые усилия, чтобы защитить их от грязи.

Современная крыша из резины EPDM или стекловолокна с обжиговыми элементами может предотвратить скопление воды и рост мха

Плоская кровля своими руками. это профессионалом. Вы получите гарантию, обычно 10 лет, а это на вес золота.

Если вы валяете плоскую крышу и у вас протечка после самостоятельной работы, 9В 9% случаев заплата не сработает, потому что вода уже просочилась под войлок, вызывая размягчение вашего листового покрытия и, в конечном итоге, гниение.

В этом случае и в зависимости от степени сырости поврежденный участок необходимо отремонтировать, а в тяжелых случаях может потребоваться замена всей крыши. Даже ремонт небольшой площади может обойтись дорого!

Резиновая плоская кровля – наборы для самостоятельной сборки из EPDM

Если вы хорошо разбираетесь в технике «сделай сам», есть комплекты для самостоятельной сборки кровли из EPDM. Практически все комплекты, доступные независимо от производителя, включают в себя все необходимое: саму мембрану, накладки, клеи, крепления и все необходимое руководство по установке.

Следует помнить, что в большинстве случаев вы будете заменять существующую крышу, и в большинстве случаев это будет войлочная крыша. В зависимости от возраста и производителя существующей кровли и рубероида, а также типа клея, который использовался для их фиксации, используемый клей может повредить клей, используемый для фиксации резины EPDM, и может вызвать это потерпеть неудачу.

В связи с этим вам придется либо снять всю крышу и обшить ее с нуля, используя только существующие кровельные балки, либо вы можете обшить верхнюю часть существующей крыши. Для этого используйте стерлинговую доску толщиной 18 мм. Также рекомендуется удалить существующий войлок или покрытие, чтобы свести к минимуму риск повреждения в будущем.

В любом случае лучше полностью снять крышу и начать с нуля.

Что касается комплектов для самостоятельной сборки, то в настоящее время на рынке имеется немало поставщиков резиновых крыш из EPDM.
