Как сделать петлю на тросе стальном: Как завязать петлю из стального троса. Плетение петли на веревке. Как красиво и надежно заплести трос в петлю: пошаговая схематическая инструкция

Содержание

Как заплести трос: схема и пошаговая инструкция

Какой угодно канат или трос, хотя он и сделан из добротной и крепкой стали, в любой момент может расплестись или даже оборваться. Несмотря на кажущуюся сложность ремонта, сделать его под силу любому человеку, даже не обладающему специальными навыками. Самое неприятное в сложившейся ситуации — это возможность столкновения с ней в любом месте и именно тогда, когда такой аварии совершенно не ждут.

Поэтому нелишним будет знать, как правильно заплести стальной трос. Тем более что для этого не понадобится никаких специальных инструментов или особенных навыков. В дальнейшем в трос можно будет вплести и крюк, и серьгу. При этом прочность конструкции будет на высоком уровне, и она прослужит вам не один год. Перед началом работы желательно надеть защитные перчатки, поскольку острые концы жил стального троса могут серьезно повредить ваши руки.

Общая информация о тросах

В сфере сельскохозяйственного и транспортного машиностроения, в строительной, нефтяной и угольной индустрии, в сферах речного и морского транспорта применяются канаты и тросы из нержавеющей или обычной, но при этом надежной и прочной стали. Обычно они используются в качестве основы различных транспортных, грузоподъемных и дорожных механизмов. Если рассматривать канат из стали внимательно, можно заметить, что это гибкое металлическое изделие, состоящее из перекрученных между собой прядей из стальной проволоки. Количество прядей в каждом отдельно взятом тросе может быть разным, как и количество проволок, из которых скручена каждая из них. Поверх прядей на трос часто наносят цинковое или алюминиевое покрытие, улучшающее его антикоррозионные качества. Оцинкованная труба (или аналог из нержавейки), покрытая таким специальным составом, прослужит намного дольше, чем без него. Если вы не знаете, как заплести стальной трос, схема с описанием внизу обязательно вам помогут.

Внутри стального каната обычно находится сердечник, основная задача которого – не позволить развиться поперечной деформации в изделии и провалиться скрученным прядям проволоки к центру. Это обязательный атрибут любого каната или троса, производимого из органики, металла, натуральных или синтетических материалов. Другими словами, сердечник — это внутренний каркас для его прядей. Знание устройства стальных канатов или тросов поможет понять, как правильно заплести трос самостоятельно.

Типы конструкций стальных тросов

Стальные тросы подразделяются на три разновидности по свивке:

одинарные;
двойные;
трехпрядные.

В одинарных тросах проволока единственной пряди с одним сечением скручивается по спирали в несколько слоев. Обычно количество слоев составляет от одного до четырех. В двойных тросах несколько прядей свиваются вокруг сердечника. При изготовлении трехпрядных тросов или канатов используют несколько тросов с различными или одинаковыми сечениями.

Разновидности тросов по степени гибкости

Различают стальные тросы:

1. С повышенной гибкостью. В них вокруг каждого сердечника пряди свивают по 24 проволоки. Всего таких тонких проволок 144.

2. Со стандартной гибкостью. Двенадцать проволок располагается вокруг сердечника. Всего в таких тросах 72 проволоки.

3. Малогибкие тросы. При их производстве используется всего 42 проволоки.

Разновидности тросов по направлению свивки

1. Крестовые – пряди свиваются в трос в обратную по отношению к направлению свивки проволоки сторону.
2. Односторонние – направление одинаковое.
3. Тройные – применяется свивка 1-го типа, но при этом проволоки и пряди свиты в разных направлениях.
4. Комбинированные – в таких изделиях одновременно применяются лево- и правостороннее направления свивки.

Кроме того, тросы подразделяются на крутящиеся и малокрутящиеся. Материал, из которого выполнен сердечник, также делит их на органические, однопрядные или стальные проволочные.

Теперь можно подробно рассмотреть, как заплести трос самому. Инструменты, необходимые при выполнении работы:

отвертка;
плоскогубцы;
кусачки;
ножницы по металлу;
проволока;
перчатки.

Как заплести трос?

Схема и алгоритм процесса не настолько сложны, как может показаться неопытному человеку.

1. Как можно ровнее обрубаем концы троса, а если концы его жил загнуты или неровные, то немного расплетаем каждую прядь и ножницами или кусачками отрезаем дефектные участки. Удобно обрубать концы, положив их на металлический рельс или на кувалду и нанося удары по одному и тому же месту острым краем молотка. Как правило, уже после 10-15 таких ударов концы троса оказываются обрубленными.
2. Не менее чем на полметра от края расплетаем трос на пряди.
3. Определяем необходимый нам диаметр будущей петли и, отмерив это расстояние от края нерасплетенного троса, берем 2 пряди. К диаметру будущей петли нужно прибавить 3-5 см, так как она при плетении обязательно уменьшится в своих размерах. Делаем петлю из выбранных прядей, завернув их.
4. Любой конец нити раскручивается и заводится в переплетенные пряди. Другой нужно обмотать в обратную сторону. Если длина позволяет, то из получившихся трех прядей можно сплести косичку, поочередно вплетая нити.
5. Третья прядь закручивается вокруг косички, затем в нее вплетается петля, и вокруг косы снова делается оборот. Проволоки в процессе плетения пропускаются таким образом, что предыдущая всегда идет навстречу следующей.
6. Затем все концы проволок прячутся внутрь косички, а получившиеся две пряди при помощи отвертки или плоскогубцев прячут внутрь.
7. Получившуюся косу желательно затянуть хомутами в двух или трех местах. Можно применить обычную проволоку, которую плотно обматывают вокруг троса и затем туго стягивают пассатижами. Выступающие концы такого хомута также прячут внутрь косички, чтобы они не мешали.

По окончании работы желательно обособить место проведения операции, например изолирующей лентой. Она поможет скрепить между собой концы стальных проволок и предотвратит в будущем повреждения рук того, кто будет этим тросом пользоваться.

Говоря о том, как заплести трос, следует помнить: для того чтобы получить прочное и надежное соединение, во время свивки необходимо укладывать пряди симметрично и равномерно на них надавливать. Периодический обжим свитых прядей станет дополнительной гарантией того, что вся конструкция получит достаточную прочность.

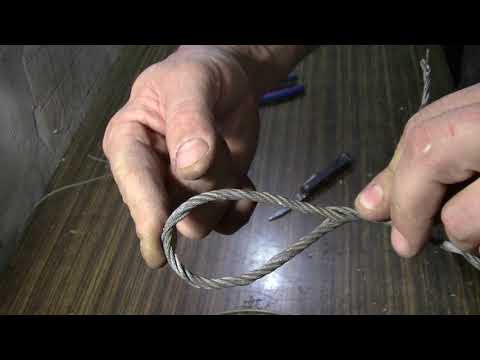

Делаем петлю на стальном тросе

Часто помимо решения задачи «как заплести трос» возникает потребность в образовании петли на его конце. Например, при ремонте растяжки на буксировочном тросе или на антенне появляется необходимость опустить что-то на глубину, например погружной насос. Поскольку стальной трос или канат достаточно жесткий, то просто завязать его узлом на конце не получится. В таком случае ничего другого не остается, кроме как заплести трос в петлю. И в этом тоже нет ничего сложного. Так же как и в том, чтобы заплести трос стальной проволокой.

Процесс выполнения работы

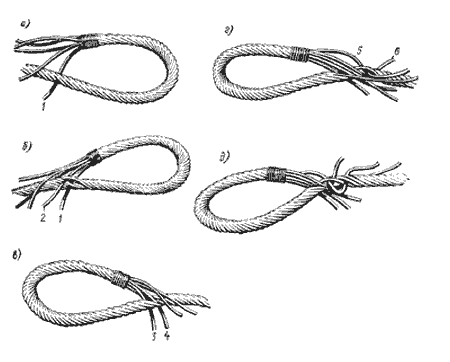

1. Концы обычного семипрядного троса ровно обрезаем болгаркой либо обрубаем молотком (его острой частью).
2. Расплетаем трос на 50-70 см и при помощи отвертки делим его на две части. В одной получается три пряди, а в другой — четыре.
3. Свиваем пряди обеих частей между собой.
4. Делаем петлю с диаметром не менее 10 см.
5. Сгибаем первую четырехпрядную часть навстречу другой, которую помещаем в изгибы основного троса.
6. Концы сплетенных нитей поочередно обкручиваем вокруг импровизированного черенка.
7. Затем каждую свободную прядь закручиваем поочередно вокруг черенка, вплетая в петлю, и повторяем процесс.
8. После этого, накладывая последующий на предыдущий, накрываем концы всех прядей. В итоге таких манипуляций получаем две нити, которые необходимо разместить с помощью отвертки между петельными. В этом месте лучше заделать кусочками трубок, расплющив их, либо применить изолирующую ленту. Это поможет в дальнейшем избежать травм.

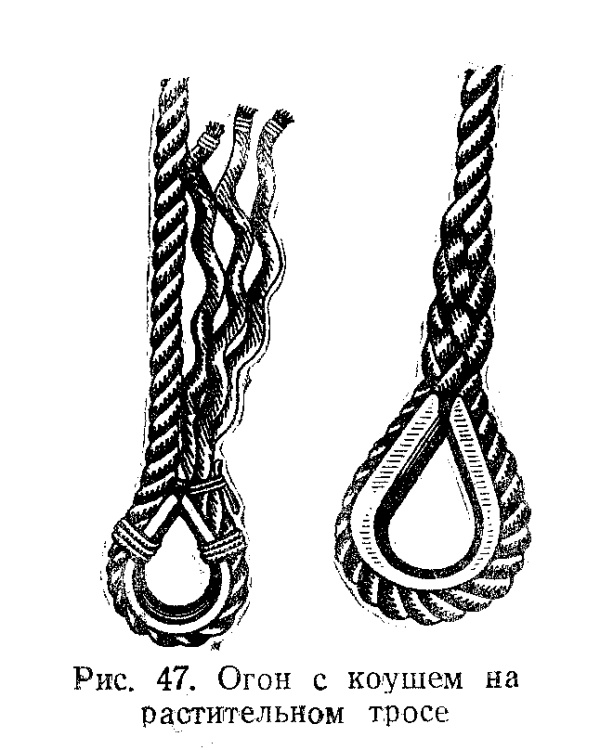

Огон на канате или тросе

Говоря о том, как заплести трос — стальной или из другого материала, следует упомянуть и о том, что можно сделать огон. Это немного сложнее. На некотором расстоянии от конца троса делается прочная временная марка, такими же марками закрепляются и концы его прядей. После этого следует распустить конец каната.

В форме петли трос укладывается на поверхность (желательно твердую), пробиваются все его пряди. Пробивок делают несколько, но особое внимание уделяют первой, так как она является самой важной из них. Надежность и прочность огона обеспечивается в основном именно первой пробивкой. Это тоже приемлемый способ того, как заплести трос. Схема не вызовет трудностей.

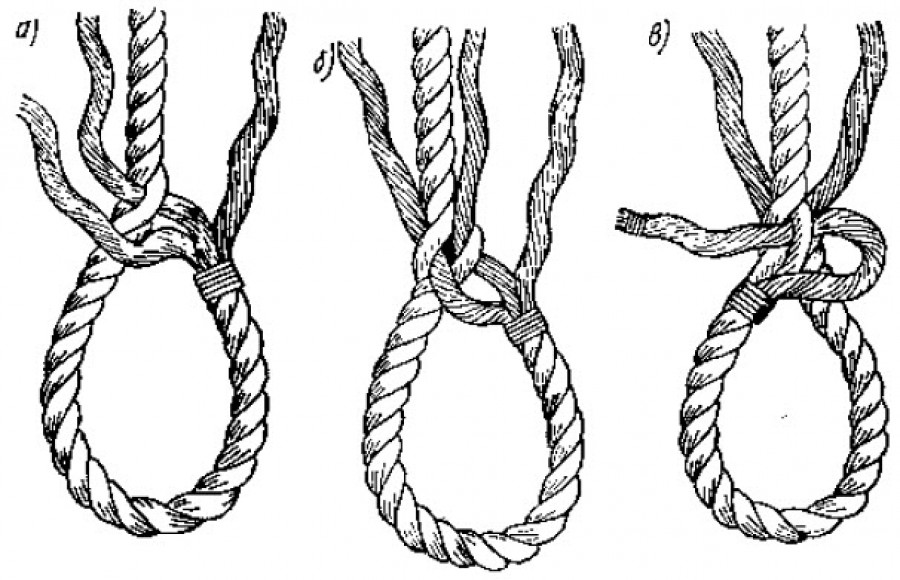

Как завязать петлю на тросе?

Если по каким-то причинам вы решите попробовать завязать петлю, а не расплетать трос и свивать пряди, как было рассмотрено выше, то можно воспользоваться старинным морским узлом, наиболее простым – дубовым. Алгоритм данного способа того, как заплести стальной трос, представлен ниже:

Сложите вдвое конец троса и заверните его таким образом, чтобы получилось кольцо.
Петлю, которая образовалась на конце, проденьте в кольцо и крепко затяните. Получится крепкий и весьма надежный узел. Его главный недостаток в том, что при натяжении он очень сильно затягивается и потом его довольно сложно развязывать.

Теперь вы сможете сами починить стальной трос, поскольку знаете, как заплести трос в петлю, и впредь такая поломка не причинит вам особых хлопот.

Зажимы для троса: виды, установка и крепление

При проведении такелажных, монтажных и строительных работ зачастую возникает необходимость в фиксации и удлинении используемых стальных канатов, а также создании на их концах петель и проушин. Для этих целей используются канатные зажимы (зажимы для троса).

Зажим канатный — это приспособление, применяемое для фиксации и закрепления стального каната.

Этот вид такелажа не предназначен для работ, связанных с подъемом, перемещением, удержанием на весу и опусканием грузов. Его главное предназначение — обеспечение прочного натяжения канатов и тросов при монтаже конструкций и закрепление объектов в неподвижном положении, например, на платформе транспортного средства при перевозке.

Зажимы (жимки канатные) используют совместно с грушевидным не симметричным коушем, для фиксации каната в устройстве для счаливания каната.

Размер зажима для стального троса определяется по диаметру используемого каната.

Типы канатных зажимов

Различают зажимы для канатов и тросов следующих типов:

1) U-образный зажим

Зажим представляет собой u-образный болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.

2) Плоский тросовый зажим

Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.

3) Трубчатый зажим

Алюминиевые зажимы-втулки применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.

Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.

В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:

клиновые

болтовые

винтовые

заклинивающиеся

прессуемые

клыковые

Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.

Виды материалов и покрытий

Чаще всего тросовые зажимы используют в работах с большими весами и тяжелыми нагрузками, поэтому при их производстве действуют жёсткие стандарты проверки качества продукции. Зажимы для стальных тросов изготавливают исключительно из высококачественных и прочных материалов: сталь, медь, алюминий, нержавейка.

Кроме того, канатные зажимы могут быть подвергнуты гальванической оцинковке. Оцинкованные зажимы имеют дополнительную защиту от коррозии. При работе в неблагоприятных погодных условиях и агрессивных средах применяют нержавеющие зажимы троса.

Установка зажимов на канаты и крепление

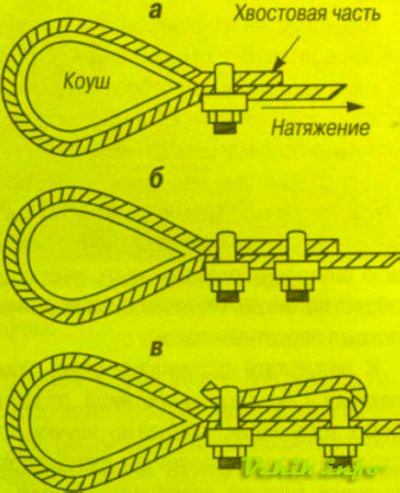

При использовании дугообразных зажимов рекомендуется устанавливать не менее трех фиксаторов на одном канате. Если же нагрузка выше, чем способны выдержать данные виды зажимов, то нужно использовать другой тип этого фиксатора, а не увеличивать их количество.

Канатный зажим устанавливается на стальной трос так, чтобы перемычка зажима всегда находилась на стороне каната, несущей нагрузку. На хвостовой части каната или троса располагается U-образный болт зажима. Длинная часть троса загибается так, чтобы можно было расположить минимально требуемое количество зажимов для создания крепкой петли. Расстояние между зажимами и длина свободного конца каната от последнего зажима должны быть не меньше 6 диаметров каната.

Правила эксплуатации

Прежде чем приступать к работе, необходимо проверить прочность крепления каната зажимами. После первого приложения нагрузки на трос величина момента затяжки должна быть вновь проверена и при необходимости скорректирована. Необходимо, чтобы изделия регулярно проверялись и проходили проверки. Это нужно в связи с тем, что в процессе эксплуатации изделия подвергаются износу, перегрузкам, что будет приводить к деформациям и изменениям в структуре материала. Зажимы концов каната должны подвергаться проверке не реже одного раза в шесть месяцев и даже чаще, если изделия эксплуатируются в тяжелых рабочих условиях.

Не допускается изгибать или корректировать форму зажима, поскольку это приведет к ухудшению качества изделия и снижению его предельной прочности.

На плотность посадки зажимов на тросе могут отрицательно влиять следующие факторы:

гайка плотно сидит на резьбе, но не плотно по отношению к перемычке;

резьба засорена грязью, маслом, продуктами коррозии, препятствующими нужной затяжке гайки.

Советы по выбору

Прежде чем выбрать определенную продукцию, необходимо убедиться в ее качестве. Для этого следует обратить внимание на следующие моменты:

зажимы должны иметь разборчивую маркировку;

на поверхности не должно быть видимых заусенцев, трещин, бороздок и иного производственного брака;

зажимы должны быть выбраны в соответствии с характеристиками используемых тросов;

тип материала/ покрытия зажима должен соответствовать внешним факторам и условиям, в которых производится работа.

Все указанные виды канатных зажимов проектирует и изготавливает на заказ «ГПО-Снаб». Подобрать и заказать их вы можете в нашем каталоге такелажных изделий.

Вернуться

Как легко сделать петлю из стального троса (с видео)

При подвешивании вывесок старомодным способом, когда вы ищете, как связать стальной трос, процесс заключается в том, что стальные тросы должны быть измерены, ровно обрезаны и обжаты вручную… все это во время балансирования на лестнице или поднимите с ящиком, полным инструментов! Все это для того, чтобы просто создать соединительную петлю (конец петли из стального троса). Эта задача может быть сложной, разочаровывающей, неэффективной и даже опасной (в конце концов, лестницы вызывают более 500 000 травм в год). Не позволяйте этому процессу удерживать вас от развешивания визуальных дисплеев. Наше потолочное оборудование предлагает простое решение!

Представляем UrbanTrapeze™ , универсальное и практичное решение, упрощающее подвешивание вывесок/баннеров к потолку при работе со стальными тросами. Самоблокирующееся устройство образует регулируемую петлю из стального троса , которой можно легко управлять или менять в любое время.

Как легко создать и отрегулировать стальную петлю с помощью UrbanTrapeze

С помощью этого крепежа для подвешивания к потолку легко создать надежную петлю и прикрепить ее к вывеске! Просто выполните следующие 3 шага:

Шаг 1. Держа UrbanTrapeze и стальной трос в противоположных руках, вставьте один конец троса в любую кнопку сцепления, указанную стрелкой, протолкнув трос на несколько дюймов через устройство. Используйте выходящий кабель для второго и третьего шагов.
Шаг 2. Протяните выходящий кабель через подвесное оборудование и обратно к UrbanTrapeze.
Шаг 3. Наконец, чтобы завершить и закрепить петлю, пропустите тот же конец выходящего троса через неиспользуемую кнопку сцепления на UrbanTrapeze. Встроенный механизм сцепления автоматически фиксирует трос.

Когда петля будет завершена, вы можете выровнять свой визуальный дисплей или легко отрегулировать высоту подвешивания, быстро нажав любую кнопку сцепления. Это позволяет кабелю свободно перемещаться вперед и назад для быстрой регулировки.

Зачем использовать UrbanTrapeze™ для создания петли из стального троса?

При розничной цене чуть более $1,00 UrbanTrapeze не сломит банк и предлагает установщикам многоразовую, быструю и удобную альтернативу при создании стальных петель.

UrbanTrapeze произвел революцию в индустрии подвески вывесок благодаря встроенному механизму блокировки, который автоматически захватывает стальной трос. Этот захват надежно удерживает проволочную петлю на месте в течение всего срока службы подвесного визуального дисплея.

Это самоблокирующееся устройство для создания регулируемой петли , которую можно изменить в любое время. Это позволяет повторно использовать как UrbanTrapeze, так и стальной трос. Это ускоряет и упрощает рабочий процесс при смене вывесок.

UrbanTrapeze считается идеальным оборудованием для подвешивания потолочных вывесок для создания стальных петель сообразительными продавцами, бакалейщиками, монтажными бригадами, производителями, организаторами мероприятий и т. д. Он облегчает подвешивание указателей проходов, навигационных знаков, тяжелых предметов декора, систем освещения, воздуховодов ОВКВ и других визуальных дисплеев.

UrbanTrapeze Технические характеристики

Этот изящный и компактный потолочный подвес предлагается в двух моделях:

Купить UrbanTrapeze 1. 5 онлайн »

UrbanTrapeze 1,5 имеет размеры 1,25 дюйма на 0,75 дюйма (3,2 x 1,9 сантиметра). Внешний корпус выполнен из анодированного алюминия серебристого цвета, что обеспечивает защиту от коррозии.

Безопасная рабочая нагрузка UrbanTrapeze 1.5 составляет 44 фунта (или 20 кг) и требует троса из оцинкованной стали 1/6 дюйма (1,5 мм) 7×7.

Купить UrbanTrapeze 3.0 онлайн »

UrbanTrapeze 3.0 имеет размеры 1,94 дюйма x 1,17 дюйма (4,9х 2,97 см). Его внешний вид также выполнен из анодированного алюминия серебристого цвета.

Безопасная рабочая нагрузка UrbanTrapeze 3.0 составляет впечатляющую 198 фунтов (или 90 кг) и требует троса из оцинкованной стали 1/8 дюйма (3,0 миллиметра) 7×7.

Для оптимальной работы не рекомендуется использовать ни одну из моделей UrbanTrapeze с кабелями с покрытием или из нержавеющей стали, а также на открытом воздухе.

UrbanTrapeze рекомендуется для использования с потолочным подвесным оборудованием FlatHat™

Несмотря на то, что UrbanTrapeze можно использовать в сочетании с другим оборудованием для подвешивания к потолку, компания Ceiling Outfitters рекомендует использовать его с системой FlatHat™ для потолков высотой более 27 футов.

Используйте приемник FlatHat для создания точки Clik-Spot™ или статического знака для потолков с открытыми балками, недоступными для установки Clik-Clik™ MagPole™.

Система FlatHat практически снижает высоту потолка, размещая приемник на высоте, до которой может дотянуться MagPole™.

Просто определите желаемое место для подвешивания вывески, проложите кабель над открытой балкой и подключите приемник FlatHat к свободному концу кабеля с помощью UrbanTrapeze.

После установки приемника FlatHat процесс установки и замены потолочных вывесок становится быстрее, проще и безопаснее благодаря удобству и безопасности пола с использованием совместимой магнитной подвесной системы Clik-Clik.

Полная система включает в себя приемник FlatHat, стальной трос, UrbanTrapeze и продукты для установки магнитной подвесной системы Clik-Clik™ (включая MagPole™, 24-дюймовый двойной MagMover™, LoopLine™ и Round ClikMagnet™).

Для получения дополнительной информации о UrbanTrapeze или любом другом потолочном подвесном оборудовании, сделайте покупку в нашем интернет-магазине или свяжитесь с Ceiling Outfitters сегодня.

О специалистах по потолочной отделке:

С 2007 года Ceiling Outfitters® сотрудничает с более чем 2000 организаций и 22 000 магазинов по всей стране в сфере розничной торговли, производства, образования и гостиничного бизнеса. Пространство под потолком и витрины магазина являются оптимальными местами визуального отображения, и мы помогаем клиентам использовать эти области безопасно, быстро, легко и экономично.

Мы являемся главным дистрибьютором семейства продуктов Clik-Clik™, первоклассной магнитной подвесной системы, которая превращает потолочную экосистему в рабочее место для стратегического размещения потолочных вывесок и дисплеев и помогает сотрудникам подвешивать предметы без лестницы или подъема. устройство.

Полное руководство по наперстку для троса

Перейти к содержимому

Опубликовано 20 августа 2020 г. By William

Что такое наперсток для троса?

Коуши для троса, также известные как коуши для троса, используются для изготовления усиленной петли (петли) с захватами, зажимами или зажимами, предотвращая изнашивание, вызванное трением в точке крепления подшипника, для защиты и продления срока службы троса или стропа. Это всего лишь один из многих типов фитингов для тросов (наконечники, зажимы для тросов, клеммы и т. д.).

Различные типы коушей для тросов, установка коушей для тросов и их использование.

Типы коушей для тросов

Коуши проволочного каната доступны в различных вариантах прочности и материалах (углеродистая сталь и нержавеющая сталь, см. нашу публикацию о Отделка поверхности: 4 распространенных типа, которые вы должны знать ), но в основном они бывают двух разных классов прочности.

Легкий режим: все наши легкие гильзы оцинкованы, их можно использовать в статических условиях.

Heavy Duty: Наши канатные коуши для тяжелых условий эксплуатации оцинкованы методом горячего погружения, что обеспечивает более толстое покрытие, чем коуши для легких условий эксплуатации

Если вы используете его в среде с высокой влажностью или агрессивной средой, порекомендуйте наши коуши из нержавеющей стали, которые могут обеспечить устойчивость к коррозии на поверхности, особенно в морских условиях.

Установка коуша троса

Шаг 1
Просто оберните конец троса вокруг внешней канавки коуша, завяжите тупиковый конец троса через U-образный болт зажимов троса или обжимную муфту троса, чтобы удерживать его в точке крепления подшипника в точке крепления. конец наперстка, чтобы предотвратить изнашивание, вызванное трением.

Шаг 2
Установив на место, поместите еще один зажим для троса рядом с петлей, которую вы только что намотали на наперсток. Плотно закрутите гайки, но еще не затягивайте до нужного крутящего момента. Мы рекомендуем использовать обжимной/обжимной инструмент, чтобы плотно прижать наконечник к веревке, чтобы надежно удерживать петлю наперстка.

В качестве альтернативы вы можете использовать обжимной наконечник для троса, чтобы зафиксировать наперсток на месте. этот метод быстрый и простой в установке. Для получения дополнительной информации об установке с использованием кабельной муфты, пожалуйста, нажмите здесь

Шаг 3
Установите все остальные зажимы для троса на равном расстоянии
между первыми двумя, надежно затяните их с помощью разводного ключа с рекомендуемым моментом затяжки. Расстояние между ними должно составлять 6-7 диаметров веревки.

Как пользоваться наперстком из троса?

Коуши для троса используются вместе с кабелем и веревкой для защиты глаз и обеспечивают плавное прохождение веревки по естественным изгибам. Так что самое главное — убедиться, что ушко наперстка надежно закреплено. Вот несколько советов по правильному использованию наперстка для троса:

Чтобы определить правильный размер канатного наконечника для кабеля, например, если вы используете 1/2-дюймовый трос без покрытия, используйте 1/2-дюймовый тросовый наконечник.
Убедитесь, что кабельные наконечники имеют правильный размер и надежно закреплены в петле, не слишком ослаблены и не слишком затянуты, чтобы они могли создать дополнительный уровень поддержки для соединения с другими такелажными элементами соответствующего размера.
При использовании троса с виниловым покрытием следует умножить фактический размер троса, как правило, используйте насадку большего размера, чем обычно, так как фактический диаметр равен толщине винилового покрытия плюс внутренний диаметр троса. Например, если вы используете кабель 5/16″ с виниловым покрытием, который имеет покрытие диаметром 3/8″, вам следует использовать наперсток для троса 3/8″.

Найдите полный набор крепежных деталей для стальных тросов и строп, ознакомьтесь с нашей категорией «Аксессуары для такелажных работ», чтобы загрузить файл фитингов.
