как сделать пескоструйный аппарат из газового баллона (огнетушителя)

Пескоструй — это универсальное устройство, применяющееся как в промышленности, так и в бытовых условиях. Он помогает быстро очистить поверхность от ржавчины, загрязнений и старого покрытия.

Основной недостаток пескоструя заключается в его высокой стоимости, поэтому многие предпочитают изготавливать его своими руками. Это потребует некоторых усилий, но результат того стоит.

Содержание:

  • 1 Основные компоненты и принцип работы пескоструйного аппарата
  • 2 Из чего можно собрать?
  • 3 Необходимые инструменты и материалы
  • 4 Самостоятельное изготовление аппарата из подручных средств
    • 4.1 Как сделать его из газового баллона в домашних условиях?
    • 4.2 Изготовление аппарата из огнетушителя и баллона от фриона своими руками
    • 4.3 Модернизация мойки высокого давления
    • 4.4 Как сделать аппарат из продувочного пистолета?
    • 4.5 Метод изготовления из краскопульта своими силами
    • 4. 6 Самодельный аппарат из бутылки
    • 4.7 Схема изготовления из автомобильного компрессора
  • 5 О чем необходимо помнить во время работы

Основные компоненты и принцип работы пескоструйного аппарата

По принципу работы пескоструй схож с краскопультом, который использует для распыления лакокрасочных материалов. Основной элемент установки — компрессор, создающий необходимое давление. Благодаря этому, песок поступает в основную магистраль, откуда переходит в сопло и вырывается наружу. Абразив на большой скорости ударяется об обрабатываемую деталь, благодаря чему происходит ее очистка.

Основные компоненты пескоструя:

  • Компрессор.
  • Краны.
  • Соединительные штуцера.
  • Дозаторы.
  • Шланги.
  • Электрический кабель для подключения к сети.

Одним из важнейших элементов является сопло. Оно изготавливается из вольфрама или стали, покрытой соединениями бора. Это значительно увеличивает износостойкость. Также может использоваться чугун, керамика или же обычная сталь. Но такие детали служат гораздо меньше. Для самодельного пескоструя многие мастера вытачивают сопло из старых автомобильных свечей. Стоимость детали получается очень низкой.

Из чего можно собрать?

При изготовлении инструмента в домашних условиях предполагается, что все требуемые материалы можно найти в гараже. Из-за этого выбираются наиболее простые схемы. Емкость для абразива часто делают из старого газового баллона. Это простое и эффективное решение. Воздух под высоким давлением поступает через патрубок в ресивер. Затем песок выходит через выпускной шланг.

Необходимые инструменты и материалы

Минимальная производительность компрессора должна составлять 800 литров. Его придется покупать. Также потребуется маслоотделитель, чтобы песок не намокал. В качестве емкости для абразивного материала часто используют газовый баллон на 50 л.

Для высушивания подаваемого воздуха потребуется фильтр для проточной воды, в котором можно заменять наполнитель. В него засыпается силикагель. Сопло лучше брать качественное. Недорогие варианты (керамические или чугунные) рассчитаны на несколько часов беспрерывной работы.

Также для сборки понадобится:

  • Шланг кислородный. Он нужен для подачи воздуха.
  • Шланг усиленный.
  • Цанговый зажим.
  • Штуцеры.
  • Два латунных шаровых крана.
  • Труба с резьбой и заглушкой для горловины.
  • Герметик.

Самостоятельное изготовление аппарата из подручных средств

В целом изготовление состоит из таких этапов:

  • Подготовка баллона.
  • Приваривание опор.
  • Приваривание тройника.
  • Монтаж фильтра.
  • Сборка пистолета из сопла и шарового крана.

Как сделать его из газового баллона в домашних условиях?

Необходимы следующие материалы:

  • Газовый баллон.
  • Тройники -2 шт.
  • Шаровые краны — 2 шт.
  • Кусок трубы для изготовления воронки.
  • Шланги с внутренним диаметром 10 мм и 14 мм.
  • Хомуты для крепежа шлангов.
  • ФУМ-лента

Изготовление пескоструя предполагает такие этапы:

  1. Подготовка емкости для абразива. Внутренняя поверхность баллона очищается при помощи жидких моющих средств. После этого следует дождаться полного высыхания.
  2. Проделывание отверстий сверху и снизу. Через верхнее будет засыпаться песок. Нижнее необходимо для монтажа вентиля.
  3. Установка крана. Его можно приварить или же накрутить на заранее приваренный штуцер.
  4. Установка тройника и смесительного блока. Монтаж производится за краном. Для уплотнения стыков следует использовать ФУМ-ленту.
  5. На вентиль баллона устанавливается кран и тройник.

Теперь необходимо приварить рукоятки и опоры для устойчивости конструкции. После этого соединяют все оставшиеся элементы для выброса абразива:

  1. На нижний тройник и вентиль устанавливаются штуцеры.
  2. Трубка на 14 мм размещается между тройником и смесительным блоком.
  3. Ко второму ответвлению тройника крепится компрессор.
  4. К оставшемуся нижнему ответвлению подсоединяется шланг для выброса песка.

Чтобы баллон был герметичен, на трубу, предназначенную для заполнения емкости абразивом, нужно установить крышку.

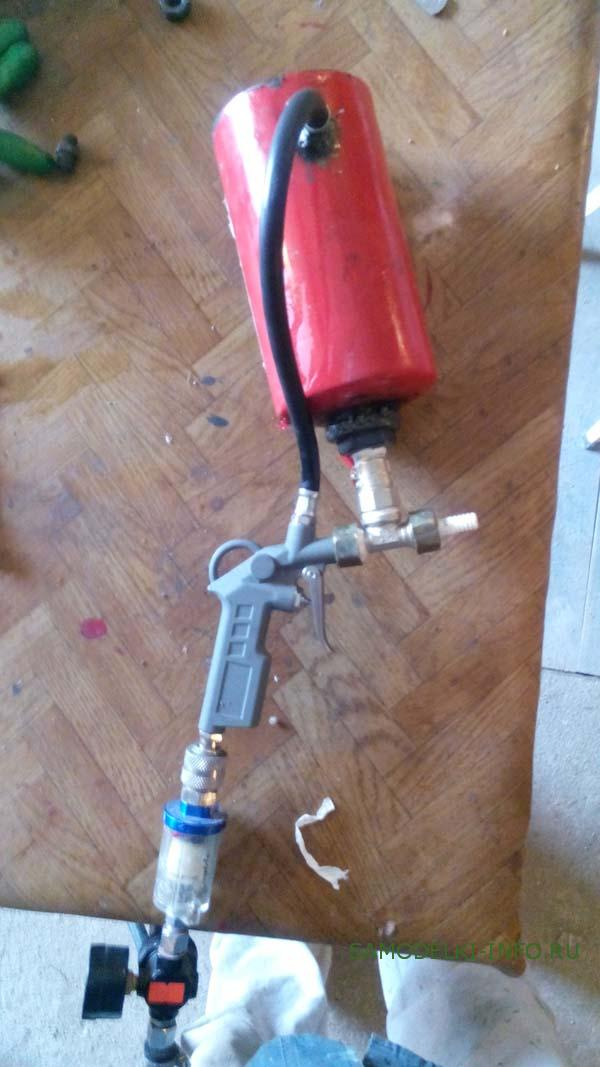

Изготовление аппарата из огнетушителя и баллона от фриона своими руками

Схема изготовления пескоструя из огнетушителя полностью идентична аппарату, сделанному из газового баллона. Для обеспечения хорошей герметичности необходимо заранее на токарном станке выточить заглушку. Она будет вкручиваться в верхнюю горловину. Чтобы заглушку было проще откручивать и закручивать, к ней можно приварить вороток.

Модернизация мойки высокого давления

Такие мойки создают большое давление жидкости при малом ее расходе. Для модернизации установки в пескоструй нужно изготовить специальную насадку для выходной трубы. Необходимы такие материалы:

  • Купленное или самодельное сопло.
  • Смесительный узел — обычный тройник и насадка на него.
  • Армированный шланг.
  • Цилиндрический дозатор.
  • Трубка, предназначенная для забора песка из герметичного бака.

Вода проходит по смесительному блоку на большой скорости, из-за чего создается пониженное давление в канале подачи абразива. Песок подается в зону очистки вместе с водой.

Как сделать аппарат из продувочного пистолета?

Производительность такого пескоструя зависит от мощности компрессора. Для изготовления требуется:

  • Продувочный пистолет.
  • Тройник.
  • Выпускная насадка с зажимной гайкой.
  • Шаровый кран. Он будет служить регулятором подачи абразива.

В качестве емкости используются обычную пластиковую бутылку или маленький огнетушитель. На пистолет накручивается тройник. К верхнему ответвлению монтируется кран и емкость для песка, а ко второму свободному — выпускная насадка.

Метод изготовления из краскопульта своими силами

Сборка конструкции выполняется следующим образом:

  • Пистолет краскопульта протачивается, чтобы можно было использовать сопла с требуемыми размерами.
  • Присоединяется тройник смешивания.
  • Закрепляются шланги подачи и циркуляции.

Подача абразива начинается после нажатия курка. Объема емкости достаточно на 20-30 минут непрерывной работы.

Самодельный аппарат из бутылки

Пошаговая инструкция:

  1. Необходимо приобрести пневмопистолет с показателями давления до 4 МПа, а также подготовить литровую пластиковую бутылку.
  2. Поясок, находящийся под крышкой бутылки, следует срезать.
  3. Под крышкой необходимо, напротив друг друга сделать два отверстия по 5 мм.
  4. В эти отверстия вставляется трубка пневматического пистолета и отмечается место, где будет располагаться бутылка с песком.
  5. В трубочке пропиливается продолговатое отверстие для поступления абразива.
  6. Трубка снова вставляется в бутылку отверстием вниз и закрепляется при помощи суперклея.

Пескоструй готов. Теперь необходимо подключить его к компрессору и засыпать песок (максимальный размер фракции — 0,5 мм).

Схема изготовления из автомобильного компрессора

В качестве компрессора можно применять и автомобильный насос с колесом, которое будет исполнять роль ресивера. Потребуется сам насос, колесо, и тройник для воздушных шлангов. На тройник необходимо одеть шланги и зафиксировать их хомутами. Первый шланг соединяется с колесом, второй — с компрессором, третий с пневмопистолетом.

В качестве емкости для абразива используется пластиковая бутылка или литровая канистра от моторного масла. После соединения всех элементов инструмент готов. Практически любой автомобильный компрессор способен создать давление в 6 атмосфер, чего вполне достаточно для абразивной струи. Даже если насос слабоват, благодаря колесу установка будет работоспособной.

О чем необходимо помнить во время работы

При работе следует быть осторожным, так как абразивная струя серьезно поранить, а вдыхание пыли приводит к хроническим заболеваниям. Необходимо использовать очки или щиток, респиратор и защитную одежду из грубой ткани.

  • Перед началом использования инструмента нужно убедиться в целостности всех элементов конструкции.
  • Шланги должны быть выпрямленными, без петель.
  • Обрабатываемую деталь необходимо надежно закреплять.
  • Спецодежда не должна иметь разрывов. Желательно, чтобы краги были с крагами, которые обеспечивают более надежную защиту.

Часть использованного абразивного материала можно применять повторно. Нужно учитывать, что некоторые песчинки разрушаются и превращаются в пыль, поэтому следует предусмотреть закупку песка.

Как сделать пескоструйный аппарат своими руками: устройство, процесс сборки, комплектующие

Автор admin На чтение 6 мин. Просмотров 1.3k. Опубликовано

Главный принцип работы пескоструйного аппарата – чем больше давление, тем выше производительность процесса абразивной обработки — не предполагает присутствие в конструкции подобных агрегатов сложных или дорогостоящих узлов.

Любой аппарат состоит из резервуара с песком, генератора (или баллона) сжатого воздуха и пистолета-распылителя. В итоге, самодельный пескоструйный аппарат может собрать любой начинающий слесарь, соединив с помощью специальных шлангов готовые или самодельные узлы и детали. И в данной статье мы познакомим наших читателей с технологией сборки самодельных пескоструек.

Содержание

  1. Разновидности конструкций пескоструйных аппаратов
  2. Комплектующие пескоструйных аппаратов
  3. Пескоструйный аппарат своими руками: схема сборки
  4. Упрощенный процесс сборки пескоструйного аппарата

Разновидности конструкций пескоструйных аппаратов

Перед тем, как сделать пескоструйный аппарат, вам придется выбрать одну из схем компоновки пескоструйного аппарата. Конструкционные схемы заводские агрегатов предполагают следующие варианты компоновки основных узлов:

Всасывающий вариант, для которого характерно использование энергии сжатого воздуха не только в процессе распыление абразивного облака, но и в ходе забора (всасывания) песка из резервуара. Такие конструкции реализуются без особых затруднений. Однако всасывающие пескоструйные аппараты используются лишь для легкой очистки поверхностей. Шлифование и прочие энергоемкие операции всасывающим пескоструйкам противопоказаны.

Вакуумный вариант, предполагающий циклическую схему использования абразивного материала, который собирается из поддона и транспортируется в резервуар прямо в процессе пескоструйной обработки. Разумеется, такая схема усложняет конструкцию агрегата. Поэтому вакуумные пескоструйные аппараты в кустарных условиях практически не производятся. Да и практика повторного использования абразива интересна только в случае массового применения технологии пескоструйной обработки, что характерно только для крупносерийного производства.

Пневматический вариант, функционирующий в условиях максимально возможного давления и в системе забора и в пистолете-распылителе. Именно поэтому самодельные пневматические пескоструйки не имеют ни малейшего шанса на существование: построить такой аппарат без точных инженерных расчетов и чертежей практически невозможно. Но даже подробный чертеж пескоструйного аппарата высокого давления, дополненный схемой сборки, не приблизит вас к желаемому результату – в домашних условиях монтаж подобных конструкций попросту невозможен, из-за отсутствия технологий кустарной сборки систем, работающих под высоким давлением.

В итоге, своими руками вы сможете собрать только всасывающий аппарата с напорной или инжекторной схемой подачи абразивного материала в рабочую зону.  Отличия в конструкциях заключаются в том, что при напорной схеме работы сжатым воздухом «питается» и пистолет и резервуар с песком, а в инжекторной схеме – воздух подается только в пистолет, а песок попадает в рабочую зону «самотеком».

В итоге,  напорная схема пескоструйного аппарата обеспечивает лучшую производительность, но требует намного большего расхода сжатого воздуха, а инжекторный вариант, при меньшей производительности, расходует совсем незначительный объем воздуха и более подходит для бытового применения или мелкосерийного производства.

Исходя из вышесказанного, лучшей схемой компоновки пескоструйного аппарата, собираемого своими руками, является всасывающий вариант конструкции с инжекторной подачей абразива.

Комплектующие пескоструйных аппаратов

Устройство пескоструйного аппарата предполагает компоновку подобного агрегата из трех групп комплектующих, именно:

  • Компрессионной группы, в которую входит генератор (или баллон) сжатого воздуха, редуктор и соединительные шланги.
  • Узла хранения и транспортировки абразивного материала, который состоит из резервуара, шлангов подачи и регулятора объемов подачи (пропускной способности) абразива.
  • Распыляющего узла (пистолета), который состоит из смесителя (где формируется абразивная взвесь), сопла, (распыляющей форсунки) и органов управления подачей песка и сжатого воздуха.

Соответственно, для сборки самодельной пескоструйки нам понадобится полный комплект деталей и узлов, относящихся и к первой, и ко второй, и к третьей группе.

Поэтому перед сборкой вы должны приобрести следующие детали:

  • Компрессор мощностью не менее трех киловатт и производительностью не менее 500 литров/минуту.
  • Стальная емкость для абразивного материала, в качестве которой можно использовать обычный баллон для портативных газовых плиток или емкость из-под старого огнетушителя.
  • Регуляторы пропускной способности – шаровые краны.
  • Два отрезка резинового шланга: первый – диаметром на 14 мм и длиной до 2 метров, второй – диаметром 10 миллиметров и длиной до пяти метров.
  • Стальные штуцеры с двумя резьбовыми торцами, диаметром 15 миллиметров. Стальной штуцер резьбовым сгоном на два дюйма и заглушкой на втором торце.
  • Сопло для пескоструйного аппарата – высокопрочная форсунка из вольфрама, приобретаемая только в «заводском» исполнении. Обычные форсунки забьются или поменяют диаметр пропускного отверстия за считанные минуты.
  • Фум-лента, для изоляции резьбовых соединений, цанговые зажимы или винтовые хомуты – для монтажа шлангов.

Сборку аппарата рекомендуют начинать только после покупки всех составляющих из этого списка.

Пескоструйный аппарат своими руками: схема сборки

Сборка пескоструйки реализуется следующим образом:

  • Вначале подготавливается бункер под абразивный материал. Для этого следует демонтировать с баллона газовый вентиль и заменить его штуцером с заглушкой, сквозь который будет засыпаться песок или многокомпонентная смесь абразивных материалов. После монтажа первого штуцера, на противоположной стороне баллона высверливается отверстие на 12 миллиметров, поверх которого приваривают 15-миллиметровый штуцер.
  • Вокруг дна, из которого выходит второй штуцер, наваривают три-четыре опоры, на которых будет «стоять» баллон с песком. После чего на нижний штуцер емкости с абразивом накручивают кран, используя в качестве уплотнителя фум-ленту.
  • Далее готовится самодельный пистолет-распылитель, который собирают из тройника, на торцы которого накручивают штуцеры для шлангов на 10 и 14 миллиметров.
  • После сборки полуфабриката пистолета штуцер на 14 миллиметров соединяют с вентилем емкости с абразивом, фиксируя 14-миллиметровый резиновый шланг на цанговый зажим (у баллона) и на хомут (у тройника).
  • На следующем этапе к свободному торцу тройника, который расположен на одной оси с торцом, «принявшим» 14-миллиметровый шланг, присоединяется шланг, связывающий тройник (смеситель) и форсунку (сопло) пескоструйного аппарата.
  • Далее смеситель подсоединяют к компрессору с помощью 10-миллиметрового шланга.

После сборки и фиксации всех соединений можно включать компрессор и пользоваться самодельной пескоструйкой.

Причем для повышения эффективности работы аппарата в баллон с песком можно ввести еще один штуцер, соединенный с компрессором, реализовав нагнетательную схему подачи песка.

Упрощенный процесс сборки пескоструйного аппарата

Если вы не желаете возиться с газовыми баллонами, штуцерами и тройниками, а пескоструйка необходима вам лишь для разового или очень редкого применения, то вам, скорее всего, подойдет упрощенная конструкция аппарата.

В данном случае роль баллона с песком играет обычная пластиковая бутылка, которую вкручивают прямо в тройник-смеситель. То есть, к одному торцу тройника присоединяют шланг компрессора, на противоположный торец монтируют форсунку, а на ответвление  сверху накручивают баллон с песком.

Причем шатровый кран располагается между бутылкой с песком и принимающим ответвлением тройника-смесителя, а подачу воздуха можно контролировать с помощью рукояти от краскопульта, выходное отверстие которой соединяют с тройником.

Такая пескоструйка собирается за 1-1,5 часа, но работает не больше 10-20 минут –  расположенное в нескольких сантиметрах от емкости с песком сопло забивается очень быстро.
