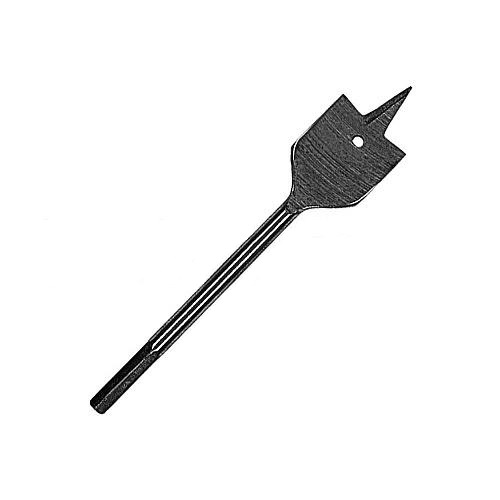

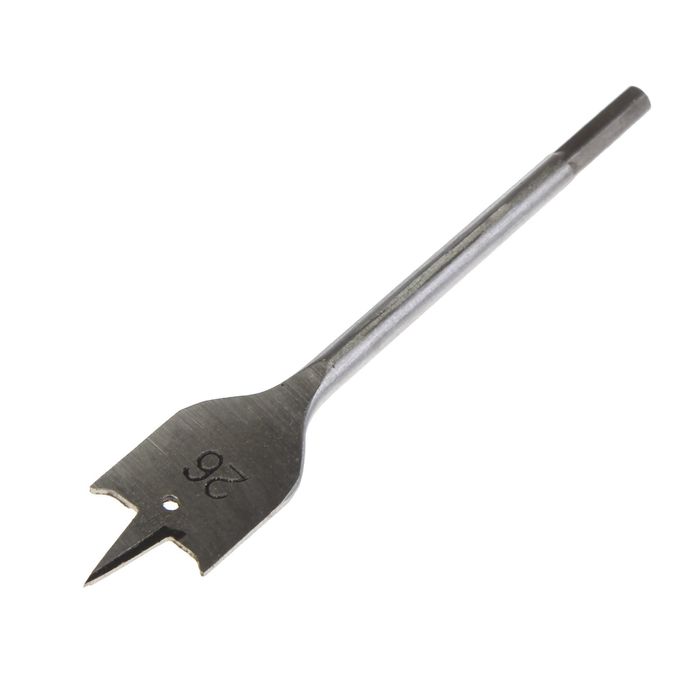

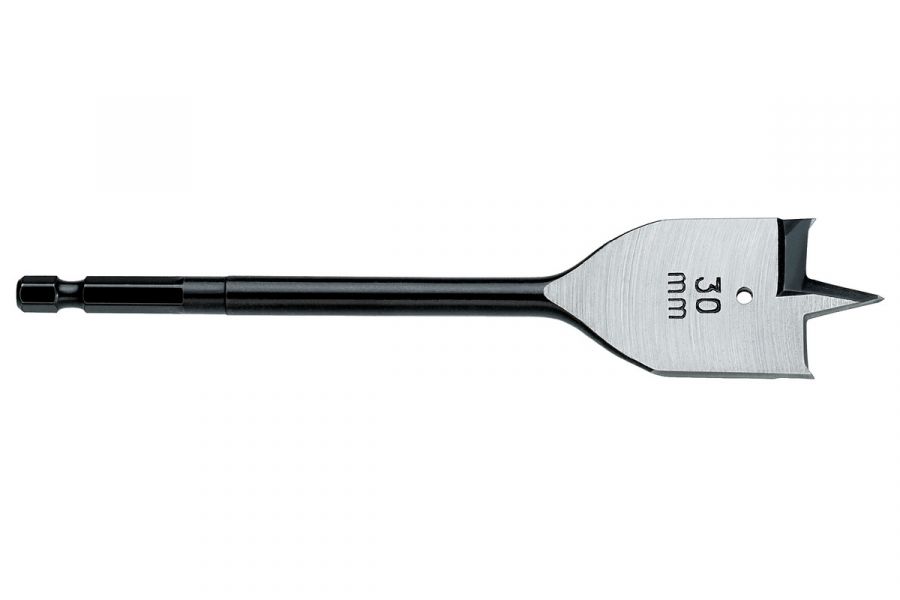

Как сделать перьевое сверло: 2 способа сделать перьевое сверло своими руками

Содержание

2 способа сделать перьевое сверло своими руками

Вы задумали ремонт на даче, мастерите что-то дома и нужно сделать отверстие в дереве или пластике либо в другой конструкции. Начали перебирать инструменты, а сверла под рукой нет? Напрасно вы решили бежать за ним в строительный магазин или в гараж к соседу. Не всегда подходящая модель есть в наличии в отделе и у знакомых дома. Необходимое приспособление легко сделать своими руками из доступных материалов.

Самодельное сверло из нержавейки и металлического штыря

Смастерить перьевое сверло можно двумя способами. Для первого варианта нужна нержавейка (толщиной около 2 мм), металлический штырь — 8-10 мм диаметром и болт М6.

Перечень необходимых действий для получения инструмента:

На небольшом куске листового металла начертить схему будущего сверла.
Угловой шлифовальной машиной вырезать заготовку.
От металлического штыря отпилить отрезок нужного размера.
Приложить заготовку к пруту и определить примерно глубину прорези.
Проверить, подходит ли будущее перо к отверстию штыря.
На поверхности металлической заготовки, в середине, фломастером нарисовать ширину стержня. По этим отметкам сделать отверстия.
Присоединить перо к острию прута при помощи болта М6 (можно взять и потоньше). Для этого в штыре проделать сверлом углубление, которое будет расположено под прямым углом к прорези. Верхнюю часть стержня просверлить до начала отверстия. В нижней половине сделал резьбу болта. Вставить перо в штырь и измерить середину, затем убрать его из стрежня, на этом месте сверлом прорезать отверстие 6 мм диаметром.
Заточить получившееся сверло наждаком или болгаркой. Использовать то, что есть под рукой.

Изготовление инструмента займет не более 30 минут.

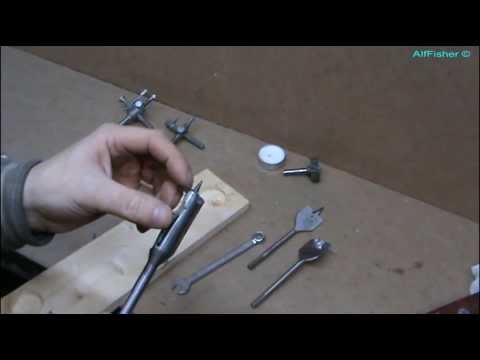

Перьевое сверло из ключа

Изготовить такое сверло можно и из старого ключа. Для работы вам понадобится:

ненужный ключ от старого замка;
наждак для заточки инструмента;
шлифовальная машина с кругом по металлу.

Сначала при помощи болгарки обточить верхнюю половину ключа, сделать ее острой. На этом этапе особая точность не нужна, выполняем работу «на глаз», так как в дальнейшем все равно придется подтачивать заготовку.

Затем в вертикальном положении убирают с поверхности ключа лишние миллиметры. Удалить необходимо одинаковую толщину. Придется обточить около 5-6 мм. Далее такую же работу делают и с боковыми сторонами будущего сверла. Так мастер подгоняет размер стержня под необходимый размер отверстия. Обточить заготовку можно под любой размер. Главное, не забывать измерять соответствие сверла диаметру прорези.

Следующим этапом идет заточка стыков верхней части ключа. Делают это под небольшим углом, для более удобной работы с деревом и пластиком в дальнейшем. Затем убирают шлифовальной машинкой головку заготовки, удаляют неровности наждаком. Перьевое сверло готово. Можно смело вставлять его в патрон дрели и делать нужное отверстие. Этот вариант изготовления довольно быстрый, займет 20-25 минут. Сверлит такой инструмент не хуже фабричного.

Смастерить перьевое сверло самому нетрудно. Как говорится, дело мастера боится. Стоит сделать все по пошаговой инструкции и соблюдать осторожность, меры безопасности при работе с болгаркой. А необходимый материал всегда найдется в каждом доме.

В первом способе нержавейку при желании заменяют любым листовым металлом и делают заготовку в зависимости от диаметра нужного отверстия. Во втором случае подойдет любой ключ, который не пригодится в хозяйстве. Просверлить таким самодельным инструментом можно дерево, пластик, керамику и стекло.

Самодельное сверло большого сечения: пошаговая инструкция

Дрель – инструмент универсальный, к ней есть большое количество насадок разного размера. Есть в том числе и коронки для сверления больших отверстий в различных материалах. Но вот беда: глубина сверления в них ограничена размерами насадки. А как быть, если вам нужно сделать не просто большое, но ещё и глубокое отверстие, например, глубиной хотя бы сантиметров 30? Найти такое сверло практически невозможно. В лучшем случае вам придётся выбирать отверстие с помощью обычных длинных свёрл, а результат в этом случае будет далеко от совершенства. Но не всё так безнадёжно! Воспользуйтесь опытом YouTube-мастера под псевдонимом GOOD_WOOD.

Содержание статьи

1 Что потребуется для изготовления мегасверла
2 Алгоритм изготовления большого сверла для дрели
3 Как работать самодельным сверлом

Что потребуется для изготовления мегасверла

Первое, что вам нужно подобрать для изготовления самодельного инструмента – трубу подходящего диаметра.

ФОТО: YouTube.comВам нужно будет отпилить от трубы отрезок такой длины, чтобы хватило для выполнения поставленной задачи ФОТО: YouTube. comИмейте ввиду, что полученное отверстие будет примерно на полсантиметра больше диаметра трубы, эта разница связана с отклонением зубьев сверлаФОТО: YouTube.comЕщё для изготовления инструмента вам нужен металлический стержень, который фиксируется в патроне дрели. Это может быть кусок металлической арматурыФОТО: YouTube.comПоследнее, что нужно найти – кусок металла для изготовления заглушки. Автор использовал для этого остаток трубы квадратного сечения. Из неё он и выпилил заглушку по размерам трубы

Алгоритм изготовления большого сверла для дрели

Готовое сверло должно фиксироваться в дрели. А для этого нужно соединить его со стержнем, который подходит к патрону.

ФОТО: YouTube.comИменно для этого и нужно вырезать заглушку по размерам трубы. Особенно стараться с краями нет смысла, потому что она будет привариватьсяФОТО: YouTube.comВ заглушке для сверла нужно просверлить три отверстия. Одно из них предназначено для фиксации стержня, о назначении остальных вы узнаете чуть позжеФОТО: YouTube. comЧтобы заставить трубу выбирать материал при просверливании, на её конце следует сделать коронку, как на заводских свёрлах. Оберните кончик трубы малярным скотчем и сделайте разметку. Смысл в том, что вам нужно разметить трубу на чётное количество зубцов. Это сделать очень просто: делайте отметки точно друг напротив друга. Сначала отметьте 4 линии, потом поделите каждый отрезок ─ и так далее, пока не получатся отметки примерно через каждые 5 ммФОТО: YouTube.comСледующий этап разметки – зубья. Здесь всё очень просто: соедините верхние и нижние концы разметки диагональными линиями. По ним нужно выпилить зубья отрезным диском болгаркиФОТО: YouTube.comНарезание зубьев – задача непростая, требует аккуратности и терпения. Но при определённом упорстве результат получится примерно вот таким, как на фотоФОТО: YouTube.comЗубья нужно направить. Вот почему важно, чтобы их было чётное количество. Следует отклонить каждый второй зуб наружу примерно на 2-3 мм, а остальные – внутрь на такое же расстояние. Наружное отклонение даст возможность свободно вынуть сверло из материала, а внутреннее – вынуть отработанный материал из внутренней части сверлаФОТО: YouTube.comТеперь – окончательная сборка. Закрепите металлический стержень сваркой по центру заглушки. Можно дополнительно использовать гайкиФОТО: YouTube.comИ затем приварите заглушку к трубе с зубцами. Необязательно, но желательно обработать край сварки

Как работать самодельным сверлом

В управлении большим сверлом нет никаких сложностей. Просто фиксируйте его в патроне дрели и работайте.

ФОТО: YouTube.comЭто сверло легко справится с древесиной, даже большими стволамиФОТО: YouTube.comОтверстия получаются большими и глубокими, сверло легко вынимается, не клинит. Вы можете просверлить очень глубокий ход, если постоянно очищать самодельное сверло от попавшего внутрь материалаФОТО: YouTube.comА для быстрой очистки сверла как раз и пригодятся те два лишних отверстия в заглушке. Используйте ещё один стержень, чтобы вытолкнуть застрявший материал из трубы

Такое большое сверло вы можете использовать для разных целей. В его изготовлении нет никаких сложностей, разве что только потребуется умение пользоваться сварочным аппаратом. Запас хода у такого сверла намного больше стандартной заводской коронки, которая за раз выбирает максимум 5 см. Единственный минус этого сверла, как и других корончатых – невозможность высверливания глухих отверстий в твёрдых материалах.

Если закалить это сверло, то можно делать отверстия и в бетоне, например под водопроводные трубы. Для закаливания лучше использовать трубу из пружинно-рессорной стали. Такую найти непросто, но зато результат в работе с бетоном будет впечатляющим.

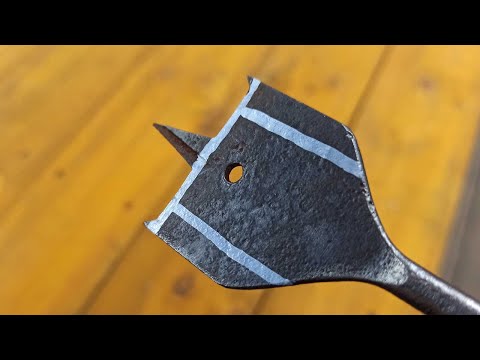

Если вам нужно сделать именно глухое отверстие, то есть другой вариант самодельного перьевого сверла:

Watch this video on YouTube

Перьевые свёрла ни в чем не уступают и даже во многом превосходят корончатые, так что подумайте, какой из вариантов вам подходит больше всего. И, как вы понимаете, перьевое сверло тоже способно высверлить всё, что угодно.

ФОТО: Youtube-канал «GOOD_WOOD»

Поделитесь своими впечатлениями от такой самоделки в комментариях к этому материалу. Как вы считаете, насколько эффективно будет работать такое сверло? Есть ли у вас идеи о доработке этой модели? Может быть, вы используете другие варианты самодельных свёрл для больших отверстий? Присылайте нам в редакцию описание своих самоделок, самые интересные идеи мы непременно опубликуем.

Обсудить1

ИСТОРИИМожно ли в однушке переносить кухню в коридор

ИСТОРИИ»Парящее» сердце в подарок любимой — оригинально и до безумия просто

РУКОВОДСТВО ПО ИЗГОТОВЛЕНИЮ СВЕРЛА

ByPaul Sellers 6 июня 2022 г. 6 июня 2022 г.

Даже при наличии опыта может быть сложно просверлить отверстия под прямым углом к дереву в обоих направлениях ручной дрелью любого типа. В столярной работе мы часто полагаемся на то, чтобы отверстия были как можно более перпендикулярными для точности, выравнивания и т. д., и даже когда у нас есть сверлильный станок, не всегда возможно доставить заготовку к станку. Я использую простую самодельную направляющую, которую можно сделать из обрезков всего за несколько минут, и которая гарантирует, что отверстие пройдет правильно, чтобы направлять направляющие отверстия для винтов, спиральных сверл, буровых насадок и многого другого.

Следующие шаги покажут вам, как сделать направляющую для сверла. Я разработал его для использования в качестве руководства при выполнении многих проектов, например, в случае изготовления моего фрезерного станка, где точность имеет решающее значение для крепления всех металлических компонентов.

Изготовление направляющей

Чтобы сделать эту направляющую, я начал с деревянного бруска длиной 3 дюйма, шириной 1 дюйм и толщиной 7/8 дюйма (примерно 76 мм x 25 мм x 21 мм). Я сделал блок квадратным и прямым, а затем разорвал его по длине так, чтобы одна половина имела размер примерно 5/16″ (8 мм), а другая — 3/8″ (10 мм). (Я сделал это для того, чтобы направляющая располагалась напротив внутреннего угла, где бортик встречается с основанием на плоскости фрезера.)

Я использовал ленточнопильный станок, чтобы распилить выточенную заготовку на две части, но вы можете аккуратно распилить ручной пилой и выровнять соединяемые поверхности. Вы также можете начать с двух отдельных кусков дерева, если они квадратные и одинаковой высоты.

Сделайте две ножевые стенки на расстоянии 1/8″ (3 мм) друг от друга на куске толщиной 5/16″ (8 мм) где-то ближе к центру.

При изготовлении рубанка одна из деталей должна быть не толще 5/16″ (8 мм). На более тонкой детали сделайте две ножевые стенки на расстоянии 1/8″ (3 мм) друг от друга

Отпилите ножевые стенки на глубину 1/8″ (3 мм), а затем с помощью узкого долота удалите обрезки с обеих сторон заготовки примерно до линии глубины.

Точная глубина не имеет решающего значения, так как само сверло будет определять стенки отверстия после приклеивания направляющей.

Отпилите обратную сторону каждой стенки ножа до 3 мм (1/8″). Если у вас нет тонкой стамески, вместо нее можно наточить плоское шило.

Повторное склеивание двух частей гарантирует, что параллельные стенки будут держать сверло 1/8″ (3 мм) квадратным, когда мы используем его для очистки отверстия после высыхания клея.

Плотно прижмите друг к другу, чтобы выровнять клей, и зажмите в тисках, пока они не высохнут. Убедитесь, что поверхности точно выровнены и нет проскальзывания во время зажима.

Нанесите клей на одну из внутренних поверхностей и снова соедините детали. Удостоверьтесь, что устранены любые проскальзывания, когда вы зажимаете направляющую в тисках. ) сверло, позволяющее сверлу следовать направляющей в древесину и сквозь нее. Это удалит засохший клей.

Очистите отверстие сверлом 1/8″ (3 мм) после того, как клей высохнет.

Использование направителя

Аккуратно поработав, используйте шило, чтобы начать отверстие, поместите кончик сверла 1/8″ (3 мм) в отверстие и поверните сверло ровно настолько, чтобы найти центр отверстия.

Вставьте сверло через отверстие в направляющей, поместите кончик сверла в начальное отверстие, плотно прижмите направляющую к поверхности и просверлите.

Пробурив до приемлемой глубины, вы можете продолжать бурение глубже без направителя, так как само отверстие будет направлять вас.

Убедитесь, что начало отверстия четко определено Найдите кончик сверла в отверстии через направляющую Убедитесь, что направляющая плотно прижата к поверхности

Если вам нужно просверлить на определенную глубину, установите спиральное сверло в патрон с как руководство, так и толщина дерева, чтобы направлять вас.

10 невероятных лайфхаков с дрелью, которые вам нужно знать

Ваша дрель более универсальна, чем вы думаете. Проверьте эти умные лайфхаки для вашей скромной тренировки.

1
/
10

Семейный мастер на все руки

Электрический консервный нож

Этот хак превращает простой кухонный консервный нож в мощное электрическое устройство. Снимите ручку с ручного консервного ножа (они обычно отрываются при повороте или удалении шплинта), чтобы открыть ось ручки. Вставьте эту ось в патрон вашей дрели, и вуаля — электрический консервный нож.

2
/
10

Семейный мастер на все руки

Power Clean

Ускорьте уборку, добавив щетку в коллекцию насадок для дрели. Этот лайфхак позволит вам тщательно очистить труднодоступные места вашего дома. Регулируемая скорость вашей дрели означает, что вы не повредите мелкие материалы по пути.

3
/
10

Быстрые и легкие направляющие отверстия

Время от времени вы можете столкнуться с тем, что вам приходится работать с темпераментным материалом, который может расколоться при ударе по нему молотком. Лучшее решение — просверлить пилотную скважину. Но что делать, если у вас под рукой нет биты нужного размера?

Конечно, ты можешь сбегать в хозяйственный магазин и купить его. Но почему бы не использовать гвоздь, чтобы начать пилотное отверстие? Просто отрежьте шляпку гвоздя, вставьте тело гвоздя в патрон дрели, и все готово!

4
/
10

Karel Pesorna/Shutterstock

Мгновенный магнитный держатель для винтов

Если вы когда-нибудь пытались достать крепеж или сверла, пытаясь вытащить их из кармана на полпути к выполнению проекта, то это лайфхак для вас!

Нанесите немного суперклея или даже горячего клея на раму дрели. Прикрепите сильный магнит в идеальном месте, чтобы винты и незакрепленные материалы были легко доступны во время работы

5
/
10

Семейный мастер на все руки

Дайте себе немного Дайте

При сверлении гладкой поверхности может быть трудно начать отверстие без «проходки» сверла. Некоторые материалы настолько мягки, что вы можете использовать набор гвоздей или пробойник, чтобы сделать углубление, чтобы вставить сверло. Но другие материалы, такие как стекло, являются более сложными.

Держите в сумке с инструментами малярный скотч и плотный картон. Приклейте картон к области, которую вы хотите просверлить, затем используйте сверло с твердосплавным наконечником на низкой скорости, чтобы создать углубление в материале. Картон закрепит биту. Как только у вас появится стартовое отверстие, выбросьте картон и действуйте как обычно.

6
/
10

Семейный мастер на все руки

Упрощенный ограничитель глубины

Скорее всего, вы видели хитрость использования изоленты для маркировки сверла, когда вам нужно остановить отверстие на определенной заданной глубине. Это отличный совет. Но если вы просверлите несколько отверстий, эта лента может довольно быстро порваться. И как только это происходит, это больше не является точной остановкой глубины.

Вместо этого используйте перманентный маркер для обозначения целевой глубины, и вы получите гораздо больше пользы от него, прежде чем он износится. Как только вы закончите свой проект, протрите сверло каким-нибудь средством для удаления краски или Goo Gone, и чернила должны сразу же сойти.

7
/
10

Сверхдлинный удлинитель сверла

Иногда вам нужно немного увеличить радиус действия сверла. Вы можете сбегать в местный хозяйственный магазин, чтобы купить удлинитель, но он стоит дорого. Если вам нужен расширитель только для одноразового или краткосрочного проекта, почему бы не сделать его самостоятельно?

8
/
10

Lisy/Shutterstock

Пылеуловитель Dixie Cup

Сверлить прямо над головой очень тяжело. Он не только может носиться на ваших руках и плечах, но и «мякина» или отходы из отверстия будут падать вниз, почти неизбежно приземляясь на вас. Особенно это раздражает при сверлении гипсокартона.

К счастью, вы можете избежать всего этого беспорядка с помощью этого простого хака. Возьмите чашку Dixie или похожую маленькую бумажную чашку и проткните отверстие в дне. Сдвиньте его вниз по сверлу, ртом вверх. Тогда, когда вы будете сверлить, отходы будут падать в чашку!

9
/
10

Семейный мастер на все руки

Овощечистка и овощечистка

Это, пожалуй, самый забавный лайфхак в этом списке.

Начните с установки предварительно промытого набора винтов в патрон дрели, чтобы врезаться в сердцевину фрукта или овоща. Прижмите овощечистку к кожуре фрукта или овоща и позвольте сверлу порваться! Пилер быстро справится с кожей. Затем все, что вам нужно сделать, это открутить винт, и вы готовы к следующему пункту.

Этот прием лучше всего работает с такими вещами, как яблоки, у которых сердцевина более жесткая и ее нельзя есть. Но его можно приспособить практически ко всему. Вы можете заменить шуруп пластиковым анкером с резьбой для гипсокартона, который сильнее укусит более мягкую сердцевину.

10
/
10

Семейный мастер на все руки

Дешевый шлифовальный станок

Замените сверло на тканевый буфер, и вы сможете полировать и чистить все, от обуви до колец с бриллиантами. Чтобы перейти на следующий уровень, переверните дрель на бок и прикрепите ее к рабочему столу с помощью металлического ремня. Как только он будет закреплен, вы получите эффективную шлифовальную машину, шлифовальный круг или дисковый шлифовальный станок, в зависимости от вашего выбора насадки.

Первоначально опубликовано: 10 октября 2018 г.

Дэн Стаут

Внештатный писатель и писатель из Огайо Дэн Стаут в прошлом занимался ремонтом жилых домов, руководителем коммерческих объектов и менеджером по техническому обслуживанию. Он работал практически над всеми аспектами строительства и DIY, включая планирование проекта и получение разрешений, сантехнику, основные электрические работы, гипсокартон, столярные работы, плитку, покраску и многое другое.
