Балки перекрытия в деревянном доме Расчет и выбор сечения.

   Для сооружения прочного и надежного перекрытия выполняются расчеты для определения параметров конструкции. Цель расчета — определение оптимального соотношения размера сечения балок и расстояния между ними в конструкции. Это делается, чтобы избежать «играющих» перекрытий.

   И так, цель поставлена: мы не хотим, чтобы в нашем доме при ходьбе, например, по второму этажу трясся весь дом. Выход прост – нужно правильно определить, какой пролет, каким сечением доски (балки) можно перекрывать.

Что такое балка?

   Балка – линейный элемент несущей конструкции, опирающийся на оба конца и работающий преимущественно на изгиб. Материал изготовления у них может быть как дерево, так и метал. Металлические балки применяются при строительстве каменных домов.

Бывает несколько видов балок:

• Круглые (1) и овальные (2). Изготавливаются из бревна, предварительно очищают бревно от коры или используют оцилиндрованное бревно. Такие балки используются редко в каркасном домостроении, т.к. бревно не подвергается камерной сушке и на открытой местности, в естественных условиях, его не высушить для нужного значения степени влажности;

• Квадратные. Чаще всего используется брус (3). Его также не рекомендуют использовать в каркасном домостроении, по той же причине что и бревна-его не просушить, а сырое или бревно естественной влажности будет гнить;

• Прямоугольная (4 – составная балка (из доски), 5 — LVL брус,7 — доска), это самая распространённая форма. Такие типы прямоугольной балки можно просушить в камере, а это значит, что такие элементы не будут гнить, и им не нужна усадка.

• Двутавровые (6), такие балки называются так из-за их формы. Такая балка считается достаточно прочной, но ее изготовление дорогое.

Важно чтобы балки перекрытий были: сухие – допускается влажность, не превышающая 14%; сорт использованной доски должен быть А, В; обработанные специальным составом – огнебиозащитой, для того чтобы дерево не гнило и была повышенная огнестойкость.

   Первое что мы должны понять — что при определении параметров конструкции учитывается: длина перекрытия (которая приравнивается к ширине перекрываемого пролета), сечение доски (балки), расстояние между балками (шаг балок) и величина нагрузки, оказываемой на них.

Теперь о каждом пункте подробнее.


1. Длина перекрытия.

   Длина перекрытия – расстояние между несущими элементами (стена, опора), на которые будут опираться балки.

   Длину перекрытий нам нужно знать для того, чтобы правильно выбрать длину балки ведь она берется с учетом запаса для опирания на стены.



Глубина опирания на стены берется на основании того из какого материала построен дом. Для кирпича или блочных стен: опирание 10-12 см при условии использования доски и 15 см при использовании бруса. Для изготовления перекрытия в бревенчатом (или брусовом) доме балки устанавливаются в зарубки в стенах на глубину не менее 7 см. В каркасном доме опирание балок не менее 10 см.

   Вычислить ширину пролета, которую вам нужно перекрыть, не сложно, это можно сделать обычной рулеткой. Главное знать максимальную длину пролета, которую перекрывает балка с определенным сечением. Чтобы не запоминать кучу цифр можно воспользоваться специальными онлайн — калькуляторами для расчетов.

Мы изготавливаем фермы 2 видов: сдвоенная и с параллельными поясами

2. Сечение балок деревянного перекрытия

   Зная длину балок деревянного перекрытия (А) и определив общую расчетную нагрузку можно определить необходимое их сечение (или диаметр) и шаг укладки, которые связаны между собой. Считается, что лучшим является прямоугольное сечение балки деревянного перекрытия, с соотношением высоты (H) и ширины (В) как 1,4:1.

   Чаще всего высота и шаг балок зависит от выбранной толщины утеплителя, для того чтобы не оставлять обрезков, столь дорогостоящего материала. Но это не обязательно. Стандартный шаг балок считается от 0,6 м — 1 м.

   Также шаг балок зависит от нагрузки на перекрытия. Например, шаг балок в чердачных перекрытиях (неэксплуатиромого чердака) будет отличаться от шага балок в межэтажных и цокольных перекрытиях, но о нагрузках позже.

   Ниже сводные таблицы, где представлено, какие пролеты каким сечением доски перекрываются и какой при этом должен у этой балки быть шаг.

   Таблица расчета балок межэтажных перекрытий и нежилого чердака. Расчеты для сухих строганных пиломатериалов хвойных пород сортностью не ниже 2го сорта

Если балки будут крепиться с помощью крепежных элементов (уголки, кронштейны, хомуты), то за длину деревянных балок принимают ширину пролета

3. Расчет нагрузки на перекрытия.

Такой расчет производят в момент проектирования. Он включает в себя учет веса самих перекрытий и всё, что будет находиться внутри комнаты, с учетом тех, кто будет там передвигаться.

Стандартной временной равномерно распределенной нагрузкой принято считать 2,4кПа. Это значит, что в расчете учитывался вес:

1.  нагрузка от собственного веса элементов перекрытия (конструкций перекрытия, утеплителя, чернового и чистового пола, подшивки, а также отделки потолка, если это межэтажное перекрытие). При отсутствии стяжки, это нагрузка ок. 50кг на 1м2.
2. временной нагрузки это нагрузки от всего остального: мебели, людей, домашних любимцев и т.д. эта нагрузка и есть 2,4кПа, т.е. ок.250кг на 1м2.

При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 350-400 кг/м2.

Более подробные правила расчета перекрытий можно найти в СП 20.13330.2016 «Нагрузки и воздействия».

Перекрытия в домах из бревна: как делают перекрытия в срубах

Вступление

Деревянное домостроение было популярно в нашей стране всегда. Несмотря на постоянно появляющиеся новомодные технологии индивидуального домостроения, деревянное зодчество продолжает занимать лидирующие позиции в частном секторе строительства бревенчатых домов.

Конкуренция оцилиндрованных и рубленых срубов

Спор, какой сруб лучше, сруб из оцилиндрованного бревна или рубленый сруб не имеет разрешения. Есть мнения, что рубленые срубы теплее, хотя теплота сруба зависит от типа замкового соединения бревен и от качества сборки. Считается, что оцилиндрованный сруб легче собирать, хотя заводское изготовление бревен не гарантирует их точную подгонку при сборе.

На вопрос, какой дом из бревна http://domizbrevna.com лучше, рубленный или оцилиндрованный, а может сруб из бруса, ответить могут время, качество сборки сруба и соблюдение технологий строительства.

Перекрытия в конструкции сруба

Сруб это конструкция из бревен, уложенных венцами и скрепленных между собой замковыми соединениями, вырубленными на краях и по длине бревен. Сама по себе конструкция сруба достаточно прочная. Замки и продольные пазы в бревнах прочно связывают сруб, не давая остову сруба рассыпаться.

Однако, вес самого сруба это лишь, малая часть нагрузок присутствующих в срубе. Большую нагрузку на сруб оказывает крыша со своей стропильной системой, и нагрузка на полы этажей, чердака или мансарды дома.

Перекрытием называют элемент строительной конструкции дома, равномерно распределяющий вертикальные нагрузки на полы разных уровней дома.

Кроме распределения нагрузки, перекрытия делают так, чтобы создать искусственный барьер для проникновения шумов, холода, ухода тепла между уровнями (этажами) дома.

Учитывая последнее, становится понятно, что перекрытие между этажами не должно быть теплоизолирующим, достаточно только шумоизоляции. А вот, перекрытие первого и последнего этажа, лучше сделать со слоями шумо- и теплоизоляции.

Особое внимание уделяется слоям первого этажа над подвалом. В этой конструкции присутствует слой гидроизоляции, отделяющий первый этаж дома от проникновения влаги из подвала или холодного цоколя.

Конструкция перекрытия в домах из бревна

Конструкция перекрытия сруба, состоит из несущих элементов принимающих основную вертикальную нагрузку, называемых балки. Стандартный размер балок уложенных через 400-600мм, 50мм по толщине и 150 — 180мм по высоте. Укладывается балка перекрытия на сторону 50мм.

Между балками перекрытий делаются черновые полы, профессионально называемые накат. Крепятся щиты наката на черепные бруски (пробоины), прибитыми к несущим балкам.

Покрываются балки чистовыми деревянными полами. Низ балок, служит основанием для крепления потолочных досок или другого материала для потолка.

Пространство между накатом и чистовым полом, имеет вид своеобразных длинных ниш. Это пространство служит местом для укладки изолирующих материалов, для удержания тепла и проникновения шума.

Как балки крепятся к остову сруба

По физике понятно, что максимальная нагрузка перекрытия будет в месте соединения балки и стен сруба. Нельзя в этом месте прибить балку или прикрутить её монтажными уголками. Здесь возможно и технологически оправдано, только одно соединение. В венце вырубается паз на высоту балки, и балка укладывается в этот паз.

Стоит отметить, что крепление балок к перегородкам внутри дома может быть сделано без врубки, на поддерживающих (черепных) брусках.

Гидроизоляция и пропитка балок перекрытий

Балки перекрытий деревянного дома, чаще скрыты. На первом этаже, балки могут укладываться на фундамент или промежуточные опоры.

Важно! Нельзя допускать соприкосновение дерева балок с бетонными (кирпичными) основаниями. Балки нужно укладывать на два слоя пергамина или рубероида. Кроме этого, разумно подо все балки проложить куски резины для звукоизоляции пола.

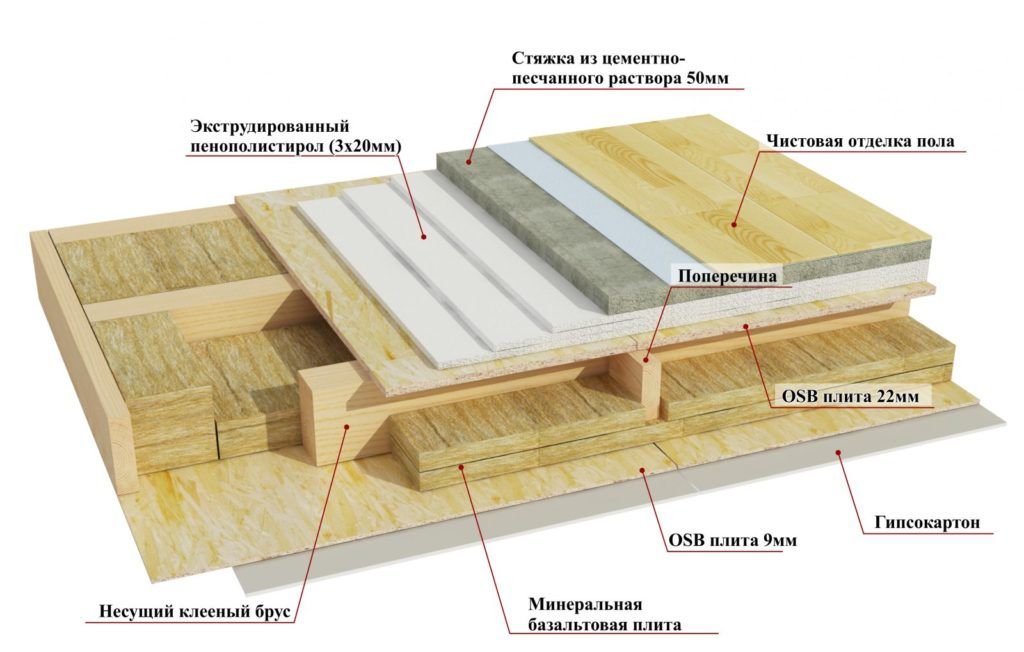

Нормативная конструкция перекрытий

Подведя итог, и добавляя вышесказанное дополнениями о слоях утепления, шумовой изоляции и пароизоляции можно показать 8 слоев перекрытий деревянного дома из бревен.

На самом деле, эта конструкция хоть и является нормативной, но может меняться  в зависимости от используемых современных  материалов.

В завершении

В завершении стоит отметить, что существуют технологии промежуточного крепления балок на столбах, которые позволяют создавать большие открытые пространства в деревянном доме.

Кроме этого нужно помнить, что любой сруб, кроме сруба из сухого клееного бруса, дает усадку в течение одного года. Это нужно учитывать при устройстве перекрытий и использования соединений, отличных от врубки.

Еще статьи

Похожие статьи

Дома из SIP панелей: знакомство с канадской т…

Крепежные изделия в устройстве полов

Особенности домов из клееного бруса

Матовый натяжной потолок: выбор матового натя…

Гибкий резиновый кабель КГ: применение гибких…

Какие работы входят в ремонт фасада здания

Как правильно выбрать межкомнатную дверь: рас…

Оформление порога входной двери

Промышленные полы: виды и особенности обустро…

Ремонт полов в квартирах новостройках

Keywords:

деревянный дом

строительство

статьи

публикации

полезное

Простой дощатый потолок в деревенском стиле своими руками — обжитой вид

11401
акции

С помощью этого руководства вы узнаете, как создать эффектный эффект дощатого потолка в деревенском стиле.

Этот пост может содержать партнерские ссылки. Пожалуйста, ознакомьтесь с моей полной политикой раскрытия информации для получения более подробной информации.

Эффектные потолки — новая акцентная стена

Вы помните начало 2000-х, когда в моде были окрашенные акцентные стены? Вы знаете взгляд. Там, где 3 стены были окрашены в один цвет, а одна стена, обычно центральная, была окрашена в более смелый цвет, чтобы привлечь внимание.

Мне кажется, что этот нетерпеливый ребенок в классе всегда поднимает руку и кричит: «Выбери меня! Выбери меня!» Акцентная стена слишком старается и требует слишком много внимания.

Признаюсь, я был виновен в том, что следовал этой тенденции в моем первом
дом. Это было как раз в то время, когда желто-коричневый, бежевый и коричневый цвета были цветом обустройства дома.

Старый тренд акцентной стены

На самом деле это была моя старая гостиная.

Акцентные стены не исчезли полностью, они просто эволюционировали, чтобы включать в себя удивительные лепные украшения и отделку, как в деревенском стиле для подростковой комнаты наших сыновей.

Уступите место Заявлению Потолок

Сколько раз вы на самом деле обращали внимание на свое
белый потолок, когда вы красите комнату? Это буквально чистый холст, и мы
как правило, просто нанесите немного белой краски и на этом закончите. Так как
ты только стены украшаешь?

Неправильно .

Ребята, потолок — это лучшее место, которое можно связать с темой вашего декора.

Только взгляните на эти великолепные потолки и скажите мне, что вы не хотите бежать прямо в Home Depot, как сейчас?!

Потолок My Statement

Когда в прошлом году мы купили дом, я сразу понял, что хочу включить в потолки гостиной деревянные элементы в деревенском стиле. Я терпеливо жду подходящего момента, чтобы уговорить мужа установить великолепные балки из искусственного дерева в нашей большой комнате. [Если ты читаешь это, милая, извини] 😉

Но пока я остановилась на месте, где ему не нужно взбираться на 20 футов по лесам, где ему придется бояться упасть и разбить конечность Потому что я такая хорошая жена.

В нашей столовой был потрясающий потолок с подносами, украшенный довольно сложной лепниной в виде короны. Он практически кричал: «Одень меня!»

Идеальное место для эффектного потолка

Я люблю подвесные потолки, потому что они напоминают небольшой закрытый
место, где вы можете рискнуть и проявить творческий подход, не перегружая комнату
дизайн.

План дощатого потолка в деревенском стиле

Я боролся с таким количеством различных вариантов деревенского дерева
дощатый потолок. Я подумал, как легко было бы бросить кожуру и палку
обои там и назовите это днем. Затем я увидел большое искусственное дерево высотой 8 футов.
панелей и подумал, что можно было бы выполнить работу с минимальными разрезами.

Ни один из вариантов не дал бы мне тот вид настоящего дерева, которым я был
собирается хотя. Для этого проекта потребуются настоящие деревянные доски, если я
хотел, чтобы он казался вечным.

В конце концов, я выбрал эти состаренные деревянные доски с шипами и пазами от Lowes.

Инновации в дизайне Восстановленное деревянное покрытие площадью 14 кв. футов с гребнем и канавкой для стен

По цене мы не могли превзойти его, и установка была
невероятно легко. По крайней мере, с моей точки зрения (я руководил).

Инструменты, необходимые для проекта

* Я связал несколько
варианты, которые можно приобрести ниже

• Рулетка
• Гвоздезабивной
• Деревянные доски
• Торцовочная пила

Включите JavaScript для просмотра содержимого

Получите краткое руководство!

И получите доступ к моей эксклюзивной библиотеке дизайна , полной вкусностей для дома и дизайна своими руками!

Действия по созданию потолка выписки

Опять же, я только присматривал (и препирался с малышами), но
Я обещаю, что этот проект очень прост с вашими базовыми навыками.

Сначала измерьте

Измерьте площадь потолка, которую вы хотите
крышка. Не забудьте добавить дополнительные 10% к вашим измерениям, чтобы учесть
древесина, которая теряется в процессе резки.

Затем выберите древесину

При всем многообразии вариантов и стилей древесины, представленных на рынке, я призываю вас искать что-то высококачественное. Вы не ошибетесь, выбрав настоящие материалы вместо искусственных. Но если вы выберете искусственную древесину, просто убедитесь, что вы сможете вырезать и установить ее так же легко, как и настоящую.

Я настоятельно рекомендую использовать для этого доски с шипами и пазами.
проект, так как это делает установку намного проще, когда вам не нужно
беспокоиться о расстоянии из ваших досок.

Бонус, при размещении наших досок на потолке они
практически держались на месте, чтобы мы их пригвоздили. Эй, я все о
эффективность.

А теперь смешайте

Доски в упаковках, подобных той, что я купил, производятся
похоже на паркетную доску. Это означает, что они сделаны и упакованы партиями, так что один
коробка обычно вся из партии одного цвета.

Вы можете взять несколько досок из каждой упаковки, чтобы смешать
их разных цветов и размеров, когда вы планируете макет для
установить.

Последнее, что вам нужно, это клочки дерева на вашем
потолок, который выглядит единым и одинаковым. Взгляните на этот пример на
неправильный и правильный способ установки деревянных досок для разнообразия.

Чередуйте свои доски

Затем сделайте разрезы

Самое замечательное в досках, которые я использовал, это то, что они уже
бывают разной длины, но вам все равно придется ломать торцовочную пилу для
дополнительные вырезы.

Я большой поклонник торцовочной пилы для проектов «сделай сам». Это может
поначалу кажутся довольно пугающими, но на самом деле это одна из самых простых способностей.
инструменты для использования, на мой взгляд.

Учебники на Youtube могут стать лучшим другом для домашних мастеров, когда дело доходит до освоения электроинструментов. Так что найдите время, чтобы узнать несколько ценных советов о том, как использовать самые основные инструменты.

Аника, в гостях по адресу В разделе «Сделай сам» Аники есть отличное руководство по всему, что нужно знать новичку о торцовочных пилах. Это действительно отличный ресурс, чтобы проверить, робеете ли вы использовать электроинструменты.

Невероятные возможности для завершения потрясающего проекта
и знайте, что вы сделали это сами.

Наконец, установите дощатый потолок!

С помощью гвоздезабивателя начните прикреплять свою первую доску. я
клянусь, этот инструмент так же интересен, как степлер. Как только вы начнете, вы просто
не могу остановиться!

Установите каждую доску бок о бок, сохраняя швы как можно ближе друг к другу. Первый ряд самый сложный, но как только вы его установите, остальное будет проще простого.

Продолжайте каждый ряд, вставляя доски с шипами и пазами вместе, чтобы закрепить их на месте перед тем, как прибить гвоздями.

Вуаля! Отойдите и полюбуйтесь своим великолепным дощатым потолком!

Этот проект был одним из первых, которые мы попытались реализовать в нашей
новый дом, и он до сих пор один из моих любимых. Это огромная трансформация в
довольно низкая стоимость, которая была прямо в моем переулке.

В конечном счете, все мы хотим любить свой дом, и иногда самые маленькие обновления могут иметь большое значение.

Обновление!

Недавно я покрасил этот великолепный потолок, чтобы придать ему современную мрачную атмосферу для преображения нашей столовой. Вы можете прочитать все об этом решении и полное раскрытие здесь!

Получить краткое руководство!

И получите доступ к моей эксклюзивной библиотеке дизайна , полной вкусностей для дома и дизайна своими руками!

прикрепите этот деревенский дощатый потолок на потом

Я надеюсь, что этот пост вдохновил вас на проект, который может
помочь вам полюбить свой дом. Если вам понравилось, поделитесь этим в соц.
СМИ, чтобы я мог помочь другим создать красивое пространство!

P.S.

Не забудьте подписаться на мой еженедельный информационный бюллетень ниже, где я остаюсь на связи, чтобы помочь вам с вашим домом и поделиться некоторыми из моих лучших советов и советов по дизайну, которые вы не найдете нигде в блоге. Это мое маленькое эксклюзивное сообщество, и я бы хотел, чтобы вы стали его частью!

11401
акции

СОВРЕМЕННЫЙ ДЕРЕВЯННЫЙ ПОТОЛОК Сделай сам — Место моего вкуса

Сделай сам | последние

Делиться заботой!

4987
акции

Пришло время рассказать, как мы сделали своими руками этот невероятный современный деревянный потолок  , который вы могли видеть в нашей детской комнате.

Иногда все, что вам нужно сделать, это мыслить немного нестандартно, немного дальше , чем вы обычно делаете. Эта потрясающая идея потолка пришла мне в голову хмурым субботним утром, когда я ехал на футбольный матч своего сына. И во время вождения я сказал это вслух. Я спросила мужа, не будет ли безумной идеей установить деревянные доски на потолке для драматичного вида? И баааммм ! Он был продан прямо в тот момент.

А это значит, что ему настолько понравилась идея, что он ВСЕГДА помогает своей сумасшедшей жене закончить этот проект до открытия комнаты (на следующий день!).

Он вообще классный парень! Честно говоря, без его помощи я не смог бы сделать так много своих проектов. А для этого проекта обязательно нужны два человека! Так что аллилуйя муженьку!

Хорошо!

Это была последняя идея! Ага! Почему-то большинство моих творческих идей приходят в последнюю минуту. Я чувствую, что мой мозг лучше работает под нагрузкой, и именно тогда я могу видеть уникальные вещи в своей голове. Итак, история добавления этого потолка в комнату моего сына была 9-й.0017 новая настенная роспись . Если вы пропустили этот пост, вы должны его увидеть! Это действительно крутая новая функция, которую предлагает Minted!

Итак, я наклеил фреску и почувствовал, что комнате нужно что-то, что дополнит новый дизайн.

Я уже видел деревянные потолки, но ничего подобного. Наверное, мне просто нравился теплый, необычный образ. Но я понятия не имел, как наносить или делать эти потолки, поэтому мы придумали свой, простой способ, и все получилось. Я надеюсь, что это поможет вам воссоздать проект, если вы решите.

Материалы, которые вам понадобятся для создания деревянного потолка:

• Сосновые доски 1×2″ 8 футов (я установил 43 штуки!)
• пневматический пистолет
• гвозди
• искатель шпилек

Установить деревянный потолок проще, чем вы думаете, ребята!

Сначала отключите электричество и уберите все осветительные приборы.

ИЗМЕРИТЬ!

Измерьте свой потолок и решите, насколько велика площадь, которую вы хотите покрыть деревянным потолком. Важно заранее знать свои размеры, чтобы вы могли получить нужное количество досок.

Когда вы измеряете свой потолок, обязательно измерьте ширину деревянной доски и глубину деревянной доски (глубина будет вашей прокладкой между досками, которые вы устанавливаете).
