Печь для бани из трубы: как сделать своими руками

Баня – это не только помещение. Большое значение имеет печь. От того, насколько удачно она подобрана, зависит  качество пара, время, которое потребуется на прогрев помещения, количество  необходимого для этого топлива и, в конечном итоге, то удовольствие, которое вы получите, посещая баню.

Любителями бани эксплуатируется большое количество самодельных  печей, которые, при наличии небольшого строительного опыта, можно изготовить своими руками. Самый простой и дешевый вариант – сделать печь для бани из трубы. К тому же он требует минимума навыков. Необходимо только уметь пользоваться сварочным аппаратом. Если это не ваш «конек», необходимо обращаться к специалисту. В этом случае необходимо все хорошенько подсчитать, так как есть вероятность, что стоимость материала + стоимость работы, превысят цену готовой печи.

Содержание

Горизонтальная печь из трубы

Если вы планируете изготовить печь для горизонтальной установки, то имеет смысл ознакомиться с чертежами и схемами печей «Жара», в основе которых лежит труба с толщиной стенки от 8 до 10 мм.

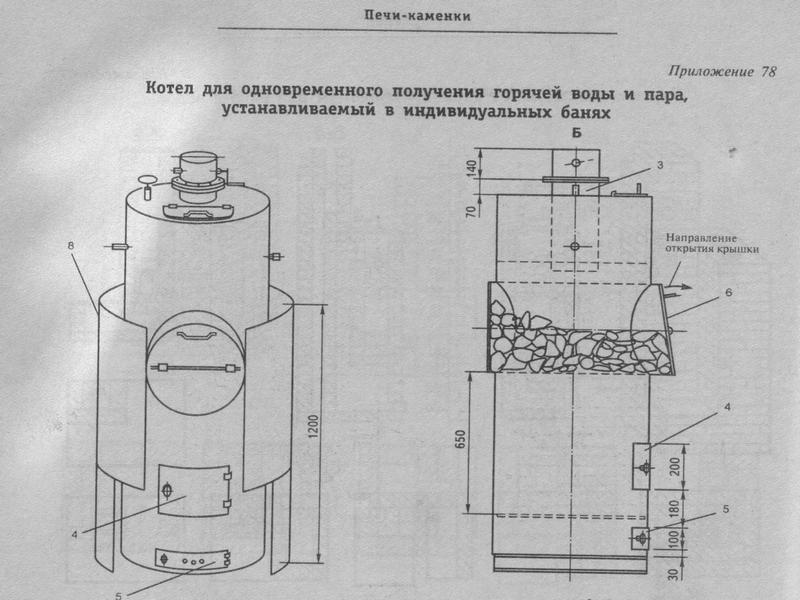

Чертежи и схемы печей



Не исключено, что после определенных подсчетов вы решите купить готовую печь. Некоторые модели готовых банных печей стоят не так уж и дорого.

Вертикальная печь из трубы

Для примера возьмем вариант вертикально устанавливаемой печи из трубы, который мы нашли в Интернете.

Необходимые материалы:

Нужно найти  кусок трубы длиной около 150 см,  диаметром не менее 50 сантиметров и толщиной стенок не менее 8-10 мм. Для организации каменки нужна труба меньшего диаметра – 30-35 см, толщиной стенок не меньше 5-7 мм или некоторое количество арматуры. Из других расходных материалов понадобится врезной кран, три комплекта стальных петель, металлические листы толщиной 8 мм, колосники или стальная арматура для их изготовления.

Процесс изготовления

Трубу разрезают на два куска: 60 и 90 сантиметров (или изначально ищите два подходящих отрезка). Меньшая часть послужит емкостью для воды, из большей сделаем топку. Если есть возможность, в качестве бака для воды лучше использовать емкость из нержавейки: стальные емкости подвержены коррозии.

Печь из металлической трубы

  1. В большем отрезке трубы в нижней части делают поддувало: вырезают прямоугольное отверстие 20×7см. Из вырезанного участка делают дверцу, приварив один комплект петель,  ручку и защелку.
  2. Из листового металла вырезают круг, по диаметру равный диаметру трубы. Он будет служить днищем. Приваривают его в самом низу трубы. Можно при желании сделать ножки, которые будут приподнимать печь над уровнем пола, но делать их нужно мощными: они должны выдерживать вес «оснащенной» печи (вес металла+топливо+вода+камни+дымоход).  Легче, наверное, приварить днище не в самом низу, а выше на 2-3 сантиметра, а из оставшегося ранта вырезать ножки.
  3. Из стальной пластины  толщиной не менее 15 мм готовят колосники: вырезают круг соответствующего диаметра, в котором проделывают  колосниковые отверстия. Можно также приварить готовый колосник к вырезанному основанию или  сделать его из прутов арматуры, уложенных с определенным промежутком. Основная задача: получить плоскую поверхность, на которой будут располагаться горящие дрова. Через отверстия зола, пепел и угли будут просыпаться вниз, а из поддувала будет поступать воздух, необходимый для поддержания огня.
  4. Готовые колосники привариваются выше отверстия поддувала.
  5. Приступаем к организации топки. Вырезаем окошко 25×30см над колосниками для укладки дров.  Располагать его слишком низко не нужно. Должна получиться поточная камера, в которой будут гореть дрова. Из вырезанного куска трубы делаем дверцу: привариваем петли, делаем ручку и защелку или крючок.
  6. Теперь приступаем к оборудованию каменки. Сделать это можно  двумя способами:
    • Из куска трубы диаметром 30-35 см делаете подобие совка (срезаете часть трубы), укрепляете его над топкой перпендикулярно основной трубе. Одну часть привариваете наглухо, другую оставляете открытой (к ней затем привариваете дверцу). В этот совок, висящий над огнем, через проделанное в основной трубе отверстие будете закладывать камни.
    • Из прутьев арматуры сооружаете некое подобие колосника, которое крепите над топочной камерой. Этот вариант проще в исполнении, да и прогреваться камни будут быстрее.

Вне зависимости от того, какой вариант вы выбрали, от каменки до верхнего края основной трубы должно быть не менее 10 см (лучше немного больше). Так что тщательно рассчитайте все расстояния.

  1. Следующий шаг – изготовление бака для нагрева воды. К отрезку трубы длиной 60см привариваем дно. Его делаем из стального листа толщиной 8 мм. В днище нужно будет проделать отверстие, к которому приварить трубу для отвода дыма из топочного отсека. Продукты горения, проходя по трубе, нагревают ее, а она отдает тепло воде. В нижней части бака для воды устанавливают кран, чтобы можно было набирать нагретую воду. Швы должны быть герметичными, иначе на огонь будет попадать вода из бака. В худшем варианте это может привести к отравлению угарным газом. Так что тщательно проверяйте качество сварки.
  2. Теперь обе части (топочная и бак для воды) свариваются вместе. В месте соединения можно установить стальную муфту, которая будет дополнительным креплением для бака.

Вот и все, сама печь из металлической трубы готова. Остались некоторые нюансы. Верх бака для воды можно оставить открытым, а можно сделать крышку.  Удобнее, если она будет состоять из двух частей: одна будет намертво приварена, а вторая открываться/закрываться приваренная на петлях.

Для обеспечения пожарной безопасности, дымоходную трубу, проходящую через потолок и крышу, обкладывают кирпичом. Для этого к дымоходной трубе выше края бака сантиметров на 35-40 приваривают квадратную пластину, которая и служит основанием для кладки.

Как сварить печь для бани из трубы своими руками

Содержание

  • 1 Вертикальная печь из трубы
  • 2 Горизонтальная печь из трубы
  • 3 Технология изготовления горизонтальной печки
  • 4 Уменьшение жесткого инфракрасного излучения
  • 5 Видео – металлическая печь своими руками

Простую и вместе с тем эффективную печь для бани можно изготовить самостоятельно из обычной металлической трубы диаметром 0,5-0,6 м. Для такой печи нужны минимум времени и материала, при этом она способна обогреть баню объемом до 20 кубометров. Печь для бани из трубы имеет максимально простой дизайн и может быть вертикального или горизонтального исполнения. К достоинствам таких печек можно отнести минимум сварных швов, а значит и повышенную надежность, так как прогорают печи чаще всего именно в местах сварки.

Принцип работы печи для бани

Рекомендуемая толщина стенки – 8 мм и более. Кроме трубы понадобится листовое железо, дымовая труба с диаметром 120-150 мм, обрезки арматуры, а также сварочный аппарат и болгарка.

Вертикальная печь из трубы

Для такой печки понадобятся отрезки трубы длиной 0,9-1 м и 0,5-0,6 м. Технология выполнения вертикальной печи из трубы довольно проста.

  1. Готовят опалубку под фундамент. Ширина опалубки равна диаметру трубы плюс 0,5 м. Укладывают арматуру и заливают бетоном. Толщина фундамента должна получиться не менее 20 см. После застывания бетона выкладывают пол кирпичом или тротуарной плиткой.
  2. Выравнивают нижний край длинного отрезка трубы – это будет основание печи, и стоять она должна ровно. Вырезают с одной стороны поддувало с размерами 5х20 см. Одновременно поддувало будет играть роль зольника.
  3. Над поддувалом крепят с помощью сварки дно топливника. Для этого вырезают из листового металла толщиной не менее 12 мм круг по диаметру трубы, в центре его прорезают отверстие для колосника. Колосник можно купить в магазине или изготовить самостоятельно, наварив на вырезанное отверстие стальной пруток в виде решетки, оставляя зазоры, равные диаметру прутка.
  4. Вырезают окно для топки размером 25х30 см, расстояние от дна топки – около 5 см. Приваривают петли и  закрепляют на нем дверцу. Если есть необходимость вынести топку в соседнее помещение, можно также приварить фартук прямоугольной формы вокруг дверцы, отступив от нее 5- 10 см со всех сторон.
  5. Над топкой выполняют отсекатель – прямоугольный металлический лист со срезанными углами, за которые лист приваривают к трубе. Между сторонами отсекателя и трубой остаются зазоры, достаточные для прохождения дыма. Таким образом, создается циркуляция потоков дыма вдоль стенок, что способствует их нагреву.
  6. На 5-10 см выше отсекателя к стенкам трубы приваривают решетку из металлического прутка диаметром 12-16 мм. Это будет дно каменки. Дверцу каменки располагают так, чтобы ее было удобно открывать со стороны парилки. Дверцу выполняют аналогично топочной.
  7. Верх каменки заваривают металлическим листом с отверстием, диаметр которого равен диаметру дымовой трубы. По верхнему краю каменки можно наварить ограничители для бака,  если бак будет съемным.
  8. Бак для воды можно сделать из обрезка такой же трубы или из нержавеющей стали. Дно бака в точности должно повторять верх каменки. К дну приваривается труба – она должна проходить через центр бака и выходить за его верхние пределы на 20-30 см. Верх бака оборудуют съемной крышкой в виде полуокружности. В нижней его части врезают кран. Бак устанавливают на печку и приваривают.

Печь для бани из трубы

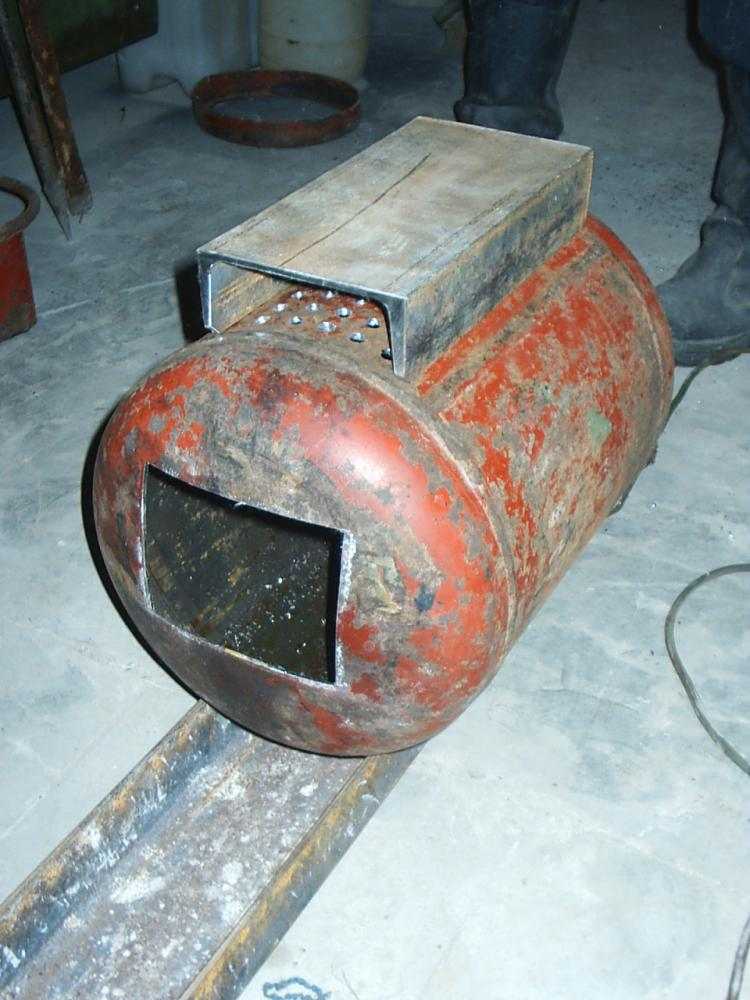

Горизонтальная печь из трубы

Горизонтальную печь выполняют с внешней каменкой и навесным баком. Горизонтальная печь отличается компактностью, а также увеличенной глубиной топки, позволяющей быстро протопить баню. Дверцу топки можно вынести в предбанник – это создаст дополнительное удобство при растопке бани.

Горизонтальная печь из трубы

Технология изготовления горизонтальной печки

  1. Вырезают кусок трубы диаметром 0,5 м и длиной 0,8 м. Выравнивают края.
  2. Делают колосниковую площадку: из листа металла толщиной 10-12 мм вырезают прямоугольник с размерами 40х80 см, внутри него вырезают отверстие и приваривают к нему арматуру или пруток, либо устанавливают колосник промышленного производства.
  3. Приваривают колосниковую площадку внутрь трубы. При этом устанавливают корпус печи  так, чтобы сварной шов трубы оказался под колосником – поскольку железо прогорает чаще всего в области сварки, с помощью этого приема уменьшается тепловая нагрузка на шов.
  4. Выполняют фасад печки из листового металла. Форма фасада  – прямоугольник с закругленной верхней частью, с шириной 60 см и высотой 70 см. В фасаде вырезают два прямоугольных отверстия – для дверцы топочной камеры и для поддувала.
  5. Выполняют заднюю часть печки в виде прямоугольника из листового металла с размерами 70х90 мм. Верхняя часть задней стенки будет выполнять функцию ограничителя каменки.
  6. Приваривают фасад и заднюю часть печки к корпусу печки. В средней ее части приваривают передний ограничитель каменки, повторяющий  контуры задней стенки сверху и корпуса печки снизу.
  7. Вверху корпуса, в задней части вырезают отверстие с размерами 15х15 см. Над ним устанавливают свод печки из листового металла с отверстием для дымовой трубы, причем отверстие должно располагаться ближе к фасаду на 10-15 см – так создается отсечение пламени, выполняются условия для полного дожигания топлива.
  8. К своду приваривают дымовую трубу. Свод также будет служить дном каменки. Для увеличения объема каменки поверх ее стенок наваривают решетку из арматуры или прутка высотой 15-20 см.
  9. Навешивают дверцы топочной камеры и зольника. Печку обрабатывают шлифовальным кругом для удаления следов окалины, ржавчины. После обработки ее можно покрыть полимерной термостойкой краской и протопить вне помещения бани для запекания краски.
  10. Устанавливают печь на основание из бетона или уложенного в один слой кирпича, керамогранита, тротуарной плитки. Дымовую трубу выводят на улицу через крышу с соблюдением всех противопожарных правил: проходки через перекрытия должны выполняться с помощью изоляции из негорючих материалов, а труба, идущая по холодному чердаку, должна быть теплоизолирована, иначе в ней будет образовываться конденсат и вредная для металла угольная кислота.
  11. На заднюю часть печки устанавливают бак для воды. Для установки нужно приварить полку, соответствующую размерам нижней части бака. В каменку укладывают камни, при этом соблюдают правило: плоская часть камней должна максимально прилегать к металлическим поверхностям для их лучшего прогрева.



Циркуляция потоков воздуха внутри печи

Уменьшение жесткого инфракрасного излучения

Металлические печи для бани, несмотря на массу достоинств, обладают одним недостатком – они создают слишком жесткое инфракрасное излучение, отчего воздух в бане прогревается неравномерно. Исправить ситуацию поможет кирпичная кладка вокруг печи. Выполняется она вплотную к печи или на расстоянии 5-15 см, обеспечивающем циркуляцию воздуха вдоль стенок печи, и выполняет вдобавок защитную роль – прикосновение к нагретому кирпичу не может вызвать серьезных ожогов, тогда как раскаленная печь очень опасна. В нижних рядах кирпичной кладки делают два-три отверстия для притока холодного воздуха, нагретый же по законам конвекции поднимается наверх. Про то, как обложить металлическую печь читайте у нас на сайте.

Металлическая печь обложенная кирпичем

Этот прием позволяет с минимальными затратами создать в бане легкий пар и атмосферу  настоящей русской баньки. Также советуем почитать, как выбрать камни для бани и как сварить котел в баню своими руками.
