Как сделать парогенератор для дома и бани своими руками. Как сделать парогенератор для бани своими руками
как выбрать лучший или как сделать самому
Парогенераторы для бань еще называют парообразователями. Главная их цель – превратить любую комнату в полноценную банную парилку, наполненную сырым или легким паром. В зависимости от того, какого качества и плотности он будет, вы получите микроклимат настоящей русской парной или целебного турецкого хаммама. Да, парогенератор для бани – это как раз то небольшое устройство, что подает пары прямо в парилку. И это и удобно, и выгодно! Не верите? Давайте рассмотрим этот вопрос более пристально.
Зачем русской бане парогенератор?
Итак, для чего в бане пар? Ведь это не только приятная процедура, а еще и:
- Очищение тела от невидимой глазу грязи.
- Избавление организма от всевозможных токсинов и шлаков.
- Оздоровление и исцеление кожи и волос.
- Полезное воздействие на легкие и горло.
Русская баня как раз и славится своим паром – насыщенным и легким. Благодаря ему в парилке нет необходимости применять синтетические моющие средства – неспроста ведь паровые швабры моют не хуже «мистеров мускулов». Но дело в том, что большая часть получаемого через печь пара в прямом смысле улетает в трубу, тогда как генераторы пара – это закрытые системы с высоким давлением. На самом деле они просты по своей конструкции, а потому многие русские умельцы сооружают в своих банях собственноручные парогенераторы, работающие по тому же принципу.
Установка массивной банной печи, выпускающей хороший пар – дело хлопотное. Это и изготовление фундамента, и устройство дымохода, и тщательная перепроверка всех правил противопожарной безопасности… Проблем хватает, одним словом. Тогда как парогенератор повесили – и всего делов, нужно только разобраться с пультом.
Давайте подведем итог: электрические парогенераторы лучше обычных тем, что весь их результат работы остается только в парилке, и не вылетает в трубу. Это – максимум пользы. Во-вторых, сам процесс можно полностью автоматизировать, что никак не пройдет с дровами. Ведь сегодня парогенератор для бани и сауны с выносным пультом – и вовсе не чудо техники. И, что интересно, качественный парогенератор способен дать даже более легкий пар, чем воды на раскаленных камнях.
Что собой представляет это устройство?
Главная и единственная задача любого парогенератора – превратить залитую в резервуар воду в пар. А вот способов, как это сделать, есть несколько:
- Электродный, когда ток протекает от электрода к электроду через воду, и та хорошо нагревается.
- При помощи ТЭНов – специальных нагревателей с разной мощностью.
- Индукционный – по типу того, как нагревается кружка в воды в СВЧ-печи.
У пара разной консистенции – разная температура и влажность. Так, для бани такое устройство способно выдать от 35°С до 95°С, что легко задать через пульт управления. Так вы может в одной и той же парной создавать атмосферу сауны, русской бани или турецкого хаммама.
И абсолютно каждый парогенератор – для турецкой бани, и для русской – имеет одинаковую схему строения:
- бак для воды;
- блок подготовки воды;
- насос для движения воды;
- насос для движения пара;
- парообразователь;
- блок управления;
- датчики безопасности.
На внешней стороне приобретения вы заметите патрубок для подключения к системе водоснабжения, сливной кран, соединительные выходы паропровода, разъемы для датчиков и панель управления устройство. Микропроцессор и современные датчики температуры регулируют интенсивность подачи пара – по вашему желанию можно даже установить определенные временные интервалы работы парогенератора.
Промышленные модели — обзор производителей
А теперь разберемся немного в брендах. Так, для тяжелого сырого пара восточных бань лучшие парогенераторы выпускают производители HARVIA, TYLO, HELO и SAWO. Все их модели – из нержавейки, а финские еще и снабжены устройствами для самоочищения.
Некоторые модели отечественных промышленных печей для бани также оборудованы дополнительными парогенераторами – целой системой металлических пластин, наваренных на корпус. Они быстро разогреваются в процессе растопки печи до 65°С, и при соприкосновении с водой образуют приятный легкий пар. И это не совсем тот пар, что получается, если воду налить прямо на верхнюю площадку печи – здесь кипящая вода еще и сталкивается волнами, скатываясь с одной пластины на другую, отчего пар становится еще более горячим и легким. И особенно хорошие отзывы о парогенераторе из нержавеющей стали, который идет в комплекте с банной печью Сахара. У него получается очень легкий пар даже при уже теплых камнях.
А самые эргономичные парогенераторы выпускает фирма HELLO – лидер рынка. Эти модели есть самой разной мощности, с множеством дополнительных функций – ароматизации пара, очистки воды перед нагревом, цифровые системы управления и многое другое.
Наиболее надежными считаются шведские парогенераторы фирмы Tylo, высоконадежные и неприхотливые в эксплуатации. Самыми же качественный на сегодняшний день считаются изделия фирмы Harvia, естественно.
Плюсы и минусы установки таких агрегатов
Если же говорить в общем, то вот основные преимущества современных парогенераторов для бань:
- Полная автоматизация управления.
- Организация постоянного перманентного процесса образования пара без каких-либо скачков температуры и влажности воздуха.
- Мощность всего 3-12 кВт.
- Печь дополнительно не нужна – достаточно поставить электрокаменку или организовать скрытое отопление.
- Компактные размеры, стильный дизайн.
- Управление парогенератором с помощью электронной системы – даже через современный телефон.
Но не радуют обывателей такие недостатки промышленных парогенераторов:
- Нередкие поломки достаточно дорого оборудования.
- Необходимость в мощном электрическом вводе.
- Зависимость от перебоев в работе электросети.
- Высокая стоимость.
Что касается парогенераторов, имеющих функцию ароматизации пара – это особо ценное приобретение. Достаточно просто капнуть несколько капель эфирного масла в специальное отверстие, и пар станет не только приятным, но еще и целебным.
Как выбрать качественный парообразователь?
Давайте в первую очередь разберемся: что такое эффективность парогенератора? Это количество пара, которое он производит за час, его мощность и расчет на помещение парилки. И сами парогенераторы бывают разными. Так, для частных бань и саун их выпускают мощностью 4-12 кВт, а вот для общественных парных куда мощнее – даже для напряжения в 380 Вольт.
Так, для небольшой парилки в 5-6 кубических метров вполне хватит парогенератора с мощностью 4-5 кВт, а вот для помещения объемом в 10-12 куб.м параметры уже нужны в пределах 8-10 кВт. Для больших же парных около 18 кубометров подойдет только парогенератор с мощностью не менее 12 кВт.
Еще современные парогенераторы бывают автономными и автоматическими по способу подключения. В первые воду заливать нужно вам, а вторые сами подключены к системе водоснабжения. Казалось бы, чем плох второй вариант, и зачем тогда первый? Дело в том, что в наших трубах столько примесей, что накипи не избежать, а потому порой лучше не полениться и самостоятельно залить чистую приобретенную или вытащенную из колодца воду.
Сооружаем парогенератор сами: два проверенных способа
Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!
Парогенератор в печи – проще простого!
Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:
- Шаг 1. Уложите нижний слой камней.
- Шаг 2. Установите паровые пушки.
- Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
- Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.
Вот как это выглядит на фото:
Полноценный парогенератор – из подручных средств
Вот еще один способ сделать парогенератор для бани своими руками:
- Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
- Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
- Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
- Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
- Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
- Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
- Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
- Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
- Шаг 9. Накрутите шаровой кран для отбора пара.
- Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
- Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.
И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться. В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию.
Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.
Оцените статью: Поделитесь с друзьями!stroy-banya.com
Парогенератор своими руками - чертежи и схема подключения + Видео инструкция
Пожалуй, главная особенность каждой бани — это повышенная влажность. Большинство из нас полагает, что пар в банях образовывается путем поливания воды на раскаленные камни. Но с недавних пор модернизация парообразования достигла того, что для этой цели используется специальное устройство, а именно парогенератор.
Что собой представляет парогенератор
Это специальный резервуар для воды, который состоит из нескольких элементов:
- Камера испарения.
- Ароматизатор.
- Электротэны.
- Сопло.
Где бы ни устанавливался парогенератор, он в любом случае будет укомплектован дополнительным оборудованием: пара-тройка датчиков и паропровод. Это позволит лично регулировать не только объемы поступающего пара, но и режим нагревания.
Более современные модели оснащаются Д/У-пультами, предоставляющими возможность дистанционного контроля.
Также отметим, что парогенератор в любом случае используется там, где влажность повышена. Но безопасен ли он? Естественно! Ведь даже в таких условиях на устройстве имеется специальная защита, покрывающая все провода и кабели.
Преимущества устройства.
Тэны в устройстве рекордно быстро нагреваются до такой температуры, что попавшая влага испаряется практически мгновенно. И пар, появившийся подобным образом, отнюдь не является обычным — его называют легким паром и получить его естественным путем довольно сложно.
Приступаем к изготовлению парогенератора своими руками
Вначале хотелось бы отметить, что на самом деле парогенераторы применяются не только в банях — они широко распространены в самых разных промышленных областях. Кроме того, ими дезинфицируют разного рода поверхности. Они позволят целиком отказаться от химических чистящих средств.
И пускай на рынке электроники представлен широкий ассортимент таких приборов, каждый из нас может изготовить парогенератор своими руками. Что для этого потребуется? В первую очередь, достаточно толстый корпус — ведь прибор будет функционировать при предельно высоком давлении.
Этап первый.
В роли основы для нашего парогенератора нам послужит обычный баллон из-под пропана. Какого-либо универсального размера баллона нет, ведь он будет подбираться исключительно в зависимости от наших конкретных целей и возможностей, а также от того, сколько именно пара нам потребуется.
Прежде всего, мы должны полностью выпустить из баллона остатки газа (не забывая при этом четко следовать правилам техники безопасности). Затем мы осторожно выкручиваем латунный клапан. Далее мы тщательно обмываем всю внутреннюю поверхность баллона, используя для этого подогретую воду и средство для мытья.
Мытье должно продолжаться до того момента, когда аромат газа полностью не исчезнет. В конце корпус должен немного просохнуть.
Этап второй.
Берем тэны и аккуратно врезаем их в нижнюю половину корпуса. Касательно крепления, то материалы для него вы выбираете сами (при этом крайне важно учесть, что это крепление должно выдерживать шесть атмосфер!) и устанавливайте его так, чтобы в дальнейшем к тэнам можно было беспрепятственно добраться.
И, наконец, сами тэны выбираются с учетом того, что на 10 литров воды приходится 3 киловатта.
Этап третий.
Четыре трубки, оснащенные резьбой, необходимо закрепить на верхней половине корпуса парогенератора. На эти трубки мы закрепим:
- Клапан контроля давления.
- Кран для заправки устройства жидкостью.
- Автоматика.
После этого сбоку парогенератора мы привариваем еще одну трубку (на этот раз с шаровым механизмом), которая должна находиться в десяти сантиметрах от самой верхней точки. Эта трубка будет служить нам в роли уровня воды в баллоне.
Когда мы заполним корпус жидкостью, то этот кран нужно будет открыть, и если с него потечет — то это будет верным признаком того, что подачу воды следует прекратить.
Этап четвертый.
Клапан из латуни, размещенный на корпусе, следует несколько доработать. Для этого мы распиливаем его пополам. Верхнюю часть мы убираем вообще, а в нижней части рассверливаем дырку до пятнадцати миллиметров в диаметре. Затем нарезаем резьбу при помощи дополнительных приспособлений, накручиваем сюда шаровой кран (его, если вы еще не поняли, мы будем использовать в роли отборщика пара).
Этап пятый.
Дабы должным образом контролировать наш парогенератор своими руками, необходимо установить контактные манометры со стрелками. В нашем устройстве они будут исполнять роль приборов КиПА. Первый из них будет мониторить давление в корпусе, а другой — температуру.
Подобные устройства лучше всего подсоединять в последовательности — эта нехитрая манипуляция позволит нам мгновенно деактивировать парогенератор в случае, если один из датчиков сообщит нам о превышении допустимой нормы. В качестве дополнительной нагрузки мы можем применить один из элементов магнитного пускателя — а именно его катушку.
Некоторые другие рекомендации по установке парогенератора
При желании можно использовать ароматизаторы, о которых мы упомянули в начале статьи. Вода с ними будет поступать посредством верхнего штуцера, после этого она превратится в пар, который, в свою очередь, будет выходить из соседнего с ним штуцера.
Не стоит забывать и о безопасности самодельного парогенератора. Ее мы можем обеспечить подрывным клапаном не только сообщающим об обнаруженных неисправностях, но также самостоятельно стравливающим лишнее давление в устройстве.
Эксперты полагают, что парогенератор лучше всего устанавливать где-нибудь поблизости, а не в парилке (конечно, если он будет использоваться в бане).
Видео урок по изготовлению парогенератора своими руками
boldproject.ru

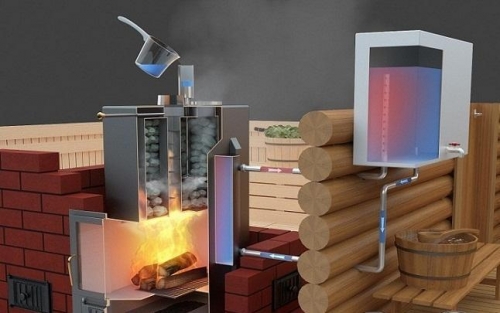

Печь с парогенератором для бани
Страстью народа к посещению парилки уже давно воспользовалось множество различных фирм, специализирующихся на производстве самых разных систем для обустройства бани, начиная от простых аксессуаров и материалов для отделки, и заканчивая готовыми комплектами для постройки «сделай сам». В ассортименте оборудования для бань стоит обратить внимание на печь с парогенератором для бани. Это устройство можно по праву назвать сердцем современной домашней бани. Если стационарный вариант бани можно накалить каменкой на чугунной или стальной печке, то в условиях квартиры без парогенератора баня в принципе невозможна.
Устройство парогенератора для бани
Конструкция парогенератора не отличается особой сложностью, сделать парогенератор для бани вполне по силам грамотному слесарю-механику, знакомому с ремонтом электрических нагревателей. Но настроить и заставить печь с парогенератором надежно работать намного сложнее, прежде всего, необходимо точно знать, как и какой пар устройство будет выдавать в парилку. Парогенератор можно условно сравнить с кипящей кастрюлей на печи, но чуть более совершенной и сложной в управлении.
Основные узлы парогенератора:
- Емкость с водой;
- Теплогенерирующее устройство;
- Поверхность для образования пара в печи;
- Система подачи пара и тепла в парилку;
- Блок контроля и управления процессами нагрева.
Важно! Парогенератор нужен только для насыщения помещения парилки разогретым водяным паром.
В современных банях парогенератор используется как самостоятельное устройство, так и в комбинации с печью. При правильном выборе модели парогенератора одно парное помещение бани можно использовать и в режиме русской бани, и в качестве раскаленной сауны.
В большинстве описаний парогенератора для бани зачастую отсутствует столь важное устройство, как печь для подогрева воздуха в парилке. Можно пробовать попариться без притока в парилку свежего и разогретого воздуха, но, кроме головной боли от недостатка кислорода, вы больше ничего не почувствуете.
Если обратиться к описанию наиболее удачных конструкций парогенераторов для бани, можно увидеть, что везде работа парогенератора связана с подачей дополнительного тепла от печи в помещение бани. Это важно для нормального прогрева и вентиляции парилки средних размеров.
Особенности работы печи с парогенератором в бане
Современные конструкции парогенераторов основаны на точном управлении процессом приготовления пара, контроле над температурой в печи, и наддувом его в парилку. Зачастую в специализированных печках каменках вмонтировано устройство парогенератора, помогающее получать дополнительное количество пара необходимой температуры и плотности. Почему?
Работа парогенератора в печке бани и в домашней сауне
Потому что создать нужную по температуре и влажности атмосферу в парилке не так просто, как может показаться. Стоит вылить на раскаленные камни печи чуть больше воды, чем следовало, или вода оказалась недостаточно горячей, и парилка заполняется клубами тяжелого холодного пара. В этом случае большая часть воды попадает в атмосферу парилки в виде мельчайших капелек, они легко поглощают тепло и остужают воздух.
Если печь каменку перегреть и подлить кипятка, в парилке воцарится настоящий жар. Но страшно не это. В таких условиях резко снижается содержание кислорода в воздухе, и кроме дискомфорта от перегрева, возможно головокружение или даже потеря сознания. Поэтому управление температурой и влажностью с помощью печи каменки требует навыка и твердой руки.
Парогенератор позволяет в паре с печью держать необходимый градус и влажность пара. Мало того, ведущие изготовители малогабаритных парогенераторов с печкой для бани много усилий прилагают, чтобы сделать процесс парогенерации максимально управляемым. Поэтому продукция таких компаний, как «Harvia», «Tylo» и «Helo», пользуется признанным уважением и спросом.
В малогабаритных парных, например, в условиях квартирной бани, фирменный парогенератор можно использовать без дополнительного обогрева печью. Связано это с маленькой тепловой инерцией малоразмерной парилки и хорошим качеством пара. Для любителей более сухого и горячего варианта обычно предлагается дополнительное комплектование парилки электротепловентилятором.
Установка и оборудование парогенератора и печи в бане
Любые конструкции парогенераторов с электрической печкой устанавливаются вне парилки, обычно в сухом и прохладном помещении квартиры или бани. Для работы такой системы потребуется отдельная проводка с сечением жил провода не менее 2 мм,2 и бак с расходной водой. Потребляемая мощность электрической печки парогенератора для домашней сауны составит 2-3 кВт. Для парных в 15 м3 используются печи с потреблением энергии в 10-12 кВт/ч.
Для подвода горячего пара и воздуха в помещение парилки бани используется окно, которое располагается обязательно на удалении не менее 1 м от сидений или лавок. Чаще всего окно находится на высоте 25-30 см над уровнем пола. Это позволяет подогревать стены и пол. Основное количество тепла передается в воздух на уровне 1-1,2 м от пола.
Ресурс устройства зависит от варианта исполнения печи и долговечности металлических или керамических поверхностей, с которых происходит испарение. Как только на поверхности испарителя печи образуется налет или осадок, ресурс всей нагревающей конструкции резко снижается, металл начинает перегреваться и может прогореть.
Во многих случаях фирмы, занимающиеся установкой бань и монтажом парогенераторов, предлагают подключить к электрической печи водопроводную магистраль. Это удобно и безопасно. Но только при одном условии – если установлен очистной фильтр воды с ионообменной мембраной. Такой фильтр дает практически дистиллированную воду. Остальные варианты очистки воды, как правило, неэффективны.
Как изготовить самодельный парогенератор для бани своими руками
Если у вас возникло желание построить собственными руками печь и парогенератор для домашней парилки, проще всего сделать его из небольшого баллона для сжатого газа или воздуха. Можно использовать емкость для сжиженного газа, главное – это прочность стенок и бездефектность баллона.
Сборка конструкции выполняется в следующем порядке:
- В баллоне выворачивается вентиль, тщательно очищается и вымывается внутренняя поверхность;
- В корпус баллона необходимо вмонтировать ТЭН, примерно на 2 кВт, для печи можно использовать нагреватель из витой нихромовой спирали, продетой с керамическими вставками в трубе из нержавейки. Лучшим вариантом будет нагреватель от медицинского дистиллятора;
- Нагреватель печи необходимо будет врезать в корпус баллона. Чаще всего места вывода трубы – нержавейки обваривают углекислотным полуавтоматом;
- В верхней части баллона необходимо приварить штуцер с шаровым полудюймовым краном, для горячей воды. Кран устанавливают на высоте в 0,75 полной высоты баллона для контроля уровня залитой воды;
- В верхней части баллона на резьбовую посадку снятого вентиля необходимо накрутить Г-образное колено из медицинской нержавейки или легированной никелем стали, в котором, собственно, и будет перегреваться пар из баллона. На металлической поверхности колена необходимо намотать последовательно два слоя стеклоткани. Поверх первого слоя наматываем нихромовую проволоку, диметром 0,2-0,3 мм, и подключаем обмотку к ЛАТРу. Поверх нихрома укладываем второй слой стеклоткани толщиной не менее 1 см, закрываем намотанную часть лентой из негорючего термостойкого материала;
- При подключении к ЛАТРу выставляем на приборе минимальное напряжение 12-18В. После прогрева колена включаем подогрев воды в баллоне. С появлением пара повышаем на ЛАТРе напряжение так, чтобы выходящий из баллона пар становился невидим. Температура перегретого пара на выходе из печи парогенератора составит ориентировочно 100-120оС.
Важно! Любой самодельный парогенератор может вызвать сильные ожоги, поэтому необходимо быть крайне осторожным в обращении, и перед практическим использованием печи парогенератора в бане она должна пройти испытание и наработку не менее 3-4 часов безотказного функционирования.
Для более эффективной работы поверхность баллона можно покрыть теплоизоляцией из минерального волокна. Г-образное колено, в котором происходит перегрев пара, нагревается до 200-250оС, поэтому для его теплоизоляции можно использовать теплостойкие материалы, например, из базальтового волокна.
Заключение
Не стоит пробовать строить парогенератор, основанный на эффекте кипения воды при пропускании тока через емкость с водой. Такая конструкция печи проще и обладает эффектом саморегулирования, но для ее постройки нужен опыт и точный расчет поверхности электродов. Кроме того, при 12В конструкция парогенератора оказывается слабой для работы в бане, а при высоком напряжении схема становится крайне опасной из-за высокой вероятности поражения электрическим током. Можно выбрать более простой парогенератор для бани, в изготовлении своими руками, на одном из видео, которые в избытке предлагают несколько каналов.
bouw.ru
Как сделать парогенератор для бани
Главным атрибутом финской сауны остается печка, за счет которой и прогревается помещение до необходимой температуры. Естественно, что далеко не у всех и не всегда есть возможность установки оригинальной каменки. Однако современные технологии позволяют обойтись без таковой в обустройстве бани. В качестве альтернативы стандартной печки может с особым успехом выступить парогенератор для бани. Сауна, что работает на парогенераторе, станет не заменимой и для жилого загородного дома, и для городской квартиры.
Оглавление:
- Необходимость парогенератора
- Что такое парогенератор
- Устройство парогенератора
- Технические возможности парогенератора
- Виды парогенераторов
- Строительство парогенератора своими руками
- Причины поломок парогенератора
Необходимость парогенератора
Посещение бани полезно и приятно. Человек очищается от грязи на своем теле, всевозможных шлаков и токсинов, что постоянно накапливаются в организме. Чтобы насладиться посещением бани, необходим такой атрибут банной процедуры как веник. Правда, полноценного очищения нельзя добиться одним веником. Русская баня также славиться своим паром, поэтому при её строительстве не следует забывать об обеспечении парилки паром.
Пар в банях способствует очищению и оздоровлению кожи, а также помогает избавиться от разных недостатков, которые образовались на коже. Даже кратковременное посещение парной и купание в бассейне после тяжелого дня принесет целительный эффект, если в помещении установлен парогенератор.
В бытовых условиях подобные устройства также можно активно применять для дезинфекции и очистки всевозможных поверхностей. Парогенераторы для русской бани позволяют снизить потребление воды и отказаться полностью от синтетических моющих средств. К тому же на данный момент парогенераторы используются в самых разных отраслях промышленности для производства водяного пара. Более, банный парогенератор способен заменить стандартную печь.
Что такое парогенератор
Парогенератор представляет собой современное устройство, которое значительно расширяет возможности сауны и возрождает древние традиции самых первых римских саун. Если вы планируете построить баню с влажным, а не с сухим паром, то обязательно купите парогенератор для бани, который служит для превращения воды в пар.
Парогенераторы для бани независимо от компании-производителя являются по отношению к электрической или традиционной каменке достаточно компактными устройствами, что предоставляет широкие возможности для их компоновки и размещения. Пригодны аппараты и для бань, которые имеют скромные размеры.
Парогенератор может свободно переместить один человек. Они также без особой сложности устройства помещаются в багажник машины, а для установки парогенератора для бани своими руками не нужно быть большим специалистом. Парогенераторы можно использовать как самостоятельное устройство для образования пара и как дополнительный модуль к отопительной системе бани.
Устройство парогенератора
В наше время парогенераторы набирают все большую популярность как источники мягкого пара в бане по сравнению с устаревшими методами получения пара. Это объясняется большей безопасностью, высокой комфортностью и простотой использования. Хотя не редко устанавливают вместе с парогенератором печь для бани.
Парогенератор для парной конструктивно представляет собой компактный металлический корпус прямоугольной или близкий к прямоугольнику форме. Внутри парогенератора располагаются:
- парообразователь;
- блок подготовки воды;
- насос для обеспечения движение воды и пара;
- бак для воды;
- блок управления;
- датчики безопасности.
На внешней стороне парогенератора размещены патрубок для подключения аппарата к системе водоснабжения сауны, резервный сливной кран, разъемы для датчиков и соединительные выхода паропровода. Также расположена на внешней стороне блока панель управления устройством с индикаторами режимов работы.
Технические возможности парогенератора
Парогенератор способен работать в нескольких режимах, потому что производители предусмотрели много различных функций. Парогенератор способен производить более мягкий пар, чем когда вы просто выливаете воду на раскаленные камни. Пар вырабатывается автоматически в соответствии с параметрами, заданными на пульте управления.
Парогенератор способен держать температуру пара, что изменяется в пределах 35 - 95 градусов по Цельсию. Микропроцессор и датчики температуры позволяют регулировать интенсивность подачи пара и по желанию владельца устанавливать временные интервалы работы.
Ввиду комплектации большого количества моделей парогенераторов датчиком температуры, автоматика устройства способна поддерживать в помещении заданную температуру в диапазоне 20 – 90 градусов. Многие современные аппараты дополнительно комплектуются выносным пультом управления, который позволяет управлять парогенератором на расстоянии.
Не редко парогенератор имитирует температурные режимы разных бань: финской, русской или хамам. Также парогенератор может оборудоваться устройством, что служит для подачи ароматизированного пара. Достаточно всего лишь капнуть пару капель фито-препарата в специальное отверстие, и аппарат выработает пар с определенным ароматом. Самые дорогие модели оснащены встроенным блоком промывки системы для предотвращения образования накипи.
Виды парогенераторов
Все парогенераторы, которые представлены сегодня на рынке, подразделяются на автономные установки, которые требуют ручного залива воды, и автоматические, самостоятельно набирающие из водопровода нужное количество воды. Практически все парогенераторы рассчитаны на функционирование в автоматическом режиме. Они контролируют количество воды, температуру воздуха и пара в парилке.
Между объемом парной и мощностью парогенератора существует определенная зависимость. Бытовые парогенераторы производятся в диапазоне мощности 4 - 16 Киловатт. Промышленные аппараты для общественных саун могут изготавливаться намного мощнее. Они рассчитаны в большинстве своем на напряжение в 220 - 380 Вольт.
Для парилки в 4–5 кубов мощности хватит 4–5 кВт. Если помещение имеет объем кубов 10–13, то понадобиться парогенератор в 8–9 Киловатт. Для помещения объемом 15–18 кубометров требуется парогенератор, что имеет мощность не меньше 12 кВт.
К электрическому оборудованию, которое работает во влажной среде, предъявляются высочайшие требования. Парогенераторы для бани изготавливаются с большим запасом качества, что предопределяет их главный недостаток – немалую стоимость.
Бытовой парогенератор от европейского производителя обойдется в 1 тысячу долларов, однако цена парогенератора для бани средней ценовой категории может вполне достигать 3–4 тысяч у.е. Самые дорогие и мощные модели стоят до 10 тысяч долларов.
Строительство парогенератора своими руками
Рынок предлагает широчайший ассортимент парогенераторов. Лучше приобретать аппараты проверенных известных фирм. Но также можно создать такую установку самому. Ознакомьтесь с нашей пошаговой инструкцией, которая поможет вам узнать, как сделать парогенератор для бани собственноручно.
1. Используйте в качестве основы для парогенератора газовый пропановый баллон. Его размер следует подбирать зависимо от того, какой необходимо производить объем пара. Учитывая правила безопасности, следует выпустить из баллона весь газ, после чего выкрутить аккуратно латунный клапан. Нужно вымыть внутреннюю часть с помощью обычного моющего для посуды и теплой воды. Баллон стоит мыть, пока запах газа не пропадет полностью. Дайте корпусу хорошенько высохнуть.
2. В нижнюю часть баллона врежьте тэны. Крепление для них можно разработать самостоятельно с учетом, что оно должно выдержать давление не меньше 6 атмосфер и позволять в случае перегорания менять электротэны. Данные элементы нужно подбирать из расчета 3 Киловатт на 10 литров воды.
3. В верхней части баллона установите дополнительно 4 трубки с резьбой, на которые накручиваются приборы автоматики, кран заправки газового парогенератора для бани водой и клапан сброса давления. Сбоку на расстоянии 10 сантиметров от верхней точки следует приварить трубку с шаровым краном. Она выступает в качестве уровня жидкости. Данный кран открывается при заполнении баллона водой. Как только вода потечет с него, необходимо процесс прекратить.
4. Доработайте латунный клапан газового баллона, распилив его пополам. Верхний стержень уберите и рассверлите отверстия, которые имеют диаметр 15 миллиметров. Нарежьте резьбу и накрутите шаровой кран, что будет использоваться для отбора пара.
5. Готовые стрелочные манометры можно использовать как приборы КиПА для парогенератора. Один из датчиков будет контролировать давление, а второй – температуру. Последовательно соедините приборы, чтобы при срабатывании ограничения по любому параметру отключался нагрев. Втягивающую катушку магнитного пускателя можно использовать в качестве нагрузки.
6. Большое значение имеет место установки парогенератора. Его размещают в непосредственной близости от парилки, но в отдельном помещении. А пульт должен всегда находиться под рукой. Помещение, где планируется установить парогенератор, должно быть хорошо вентилированным и сухим. Длину паропровода от генератора до парной сделайте минимальной с целью избегания образования конденсата. При укладке паропровода не должно возникать водяных карманов.
Причины поломок парогенератора
Парогенераторы для сауны имеют несколько уровней защиты, а также предусматривают в своей конструкции систему автоматического отключения от электрической сети в случае отклонения от необходимой работы оборудования. Если выполнять все правила эксплуатации, то аппарат может не одно десятилетие может работать без сбоев. Финские, немецкие и итальянские производители на собственную продукцию дают 3 - 5 лет гарантии.
Поломка парогенераторов – достаточно редкое событие, и в большинстве своем она из-за плохого качества воды в водопроводных сетях. Высокая концентрация хлора, оксидов железа и солей или песка провоцирует быстрое образование накипи, что выступает причиной поломки. Поэтому целесообразно при использовании парогенератора установить фильтр тонкой очистки воды.
Теперь вы знаете, какой выбрать парогенератор для турецкой бани или финской сауны, и как соорудить такой аппарат своими руками. Помните, какую парилку вы бы не строили, это оборудование позволит наслаждаться всеми прелестями банных процедур сполна!
strport.ru
Парогенератор для бани своими руками: видео
Большинство современных любителей париться в бане привыкли, что для получения качественного пара требуется топить специальную печку-каменку, а также постоянно разогревать камни и поливать их водой или травяными настоями.
Не секрет, что технологии постоянно развиваются и на данный момент на рынке предлагаются специальные приспособления, которые известны под названием — парогенераторы, которые предназначены исключительно для серьезного ускорение процесса испарения воды.
Что представляет собой парогенератор
Парогенератор, по сути представляет собой специальную емкость, которая в процесс работы наполняется жидкостью с целью ее последующего испарения.
Данное устройство состоит из таких элементов, как:
- Специальное сопло.
- Блок для подогрева воды.
- Особые нагревательные тэны, работающие на электричестве.
- Камера испарения.
Парогенератор, даже который выполнен своими руками, может комплектоваться самыми разными полезными дополнениями.
Среди них может быть паропровод, ароматизатор, разные датчики и прочие элементы. Благодаря им можно осуществлять контроль за образованием пара.
Основные технические возможности
Многие в настоящее время принимают решение приобрести или выполнить парогенератор своими руками. Это основано на том, что благодаря ему вода разогревается и испаряется очень быстро.
Более того, образованный пар очень легкий, такой просто невозможно получить обычным естественным путем. Одна из самых полезных функций заключается в способности устройства выработать пар, заданная температура которого составляет диапазон от 35 до 95 градусов.
В процессе использования данного парогенератора можно самостоятельно устанавливать уровень интенсивности образования пара, предварительно установив требуемые временные интервалы.
В этом видео, вы узнаете, как сделать парогенератор на дровах своими руками, он так же подойдёт и для бани. Приятного просмотра!
Важно! Еще одним заслуживающим внимание преимуществом является то, что парогенератор в состоянии вырабатывать такой пар, который соответствует русской или финской бане, а всего пара капель приятного ароматического масла данного препарата придаст ему еще более приятный запах.
Именно благодаря всем вышеперечисленным положительным факторам все большее количество современных мастеров принимают решение выполнить парогенератор для бани своими руками.
Сделать это, следуя определенной инструкции, совершенно не сложно.
Подготовительные работы
Самостоятельно изготовить такое устройство, как парогенератор, в состоянии каждый желающий, причем даже тот, кто не имеет специального инженерного образования.
Для этой цели достаточно просто собрать все необходимые инструменты, а также грамотно разделить работу на несколько основных рабочих этапов:
- Выбрать максимально подходящую емкость.
- Установить нагревательный элемент.
- Организовать приток свежей чистой воды.
- Осуществить отбор пара.
- Протестировать оборудование.
Ниже каждый из вышеперечисленных этапов будет рассмотрен более подробно.
Как выбрать максимально подходящую емкость
Пример схемы ультразвукового парогенератора
Современные хозяйки в процесс приготовления пищи часто применяют процесс парообразования воды, например, используя скороварки. Именно такое приспособление без проблем может быть задействовано в создании парогенератора, в частности его корпуса. Их главной особенностью является то, что можно максимально герметично зафиксировать крышку.
Присутствует также специальный клапан, который предупреждает взрыв при наличии давления, превышающего нормы. Преимуществом подобной емкости является то, что стенки ее достаточно толстые и в состоянии выдержать максимально высокий уровень давление.
Выбор места для нагревательного процесса
После того, как была выбрана емкость, стоит определиться с местом, которое будет использовано для качественного нагревания воды.
Наиболее распространенными являются следующие:
- Обычная электрическая или газовая плита.
- Качественные электрические тэны.
Отдать предпочтение электрической или газовой плите намного проще, то это более опасные варианты, особенно если дело касается газовой печи с не подведенным газом.
Именно по этой причине стоит отдать предпочтение методу основанному на применении нагревательных тэнов. Разнообразие данных устройств на рынке достаточно велико, что позволит приобрести именно то, что требуется для нагревания требуемого объема жидкости.
Так выглядит парогенератор для хамама
Предложенные модели отличаются по размерам, формам и по уровню мощности.
Процесс установки нагревательного элемента
Стоит тщательно определить будущее месторасположение тэна. Вне зависимости от вида и типа данного элемента, важно установить его строго на высоте от 0,5 до 1 см от уровня дна выбранной емкости.
Установка тэна осуществляется следующим образом:
- На указанной высоте отмечают метки на внешней стороне посуды;
- Максимально грамотно высверливаются отверстия нужного диаметра;
- Требуется подготовить отверстия, то есть в каждое из них установить болт или специальную шпильку, насадить с обеих сторон шайбы и зажать, насколько это возможно, гайками.
Важно! Стоит позаботиться о том, чтобы горячая вода в процессе эксплуатации данного оборудования не просачивалась через отверстия, выполненные для установки нагревателя.
Для этой цели стоит применять особое термостойкий силикон в двух сторон.
Организация притока воды
После проведенной герметизации, можно приступать к основной работе – подключению питания.
Для этой цели в нижней части тэна располагается трубка, выполненная из меди. С ее помощью будет быстро и бесперебойно подаваться свежая вода.
Важно! Если произвести ее установку над нагревателем, процесс, связанный с образованием пара будет значительно нарушен.
Кроме того, очень важно добавлять жидкость, так как ее отсутствие после испарения может привести к поломке конструкции в целом или появлению пожара.
В этом видео, вы узнаете, как можно сделать парогенератор для фитобочки или сауны своими руками. Смотрим и запоминаем!
Осуществления отбора пара и тестирование оборудование
После того как преобразователь полностью собран, мастеру останется выбрать из него определенный конечный продукт, то есть пар.Для достижения данной цели потребуется осуществить некоторое количество относительно несложных действий:
- Следует подобрать требуемого диаметра шланг.
- В крышке требуется высверлить специальное отверстие.
- Посредством особого резьбового соединения под шланг можно закрепить специальный переходник.
Что касается тестирования оборудования, то это является последним этапом процесса изготовления парогенератора.
При его проверке мастер должен убедиться в следующих моментах:
- Важно проверить, что главная и вспомогательная емкости не пропускают в процессе эксплуатации жидкость, особенно там, где была осуществлена врезка инородных элементов.
- Требуется убедиться в том, что при работе данного приспособления выполнялось правило двух сообщающихся между собой сосудов, а также в том, чтобы в двух емкостях количество жидкости было совершенно одинаковым.
- Важно осуществить подключение устройства к электрической сети и убедиться в том, что парогенератор производит нужное количество пара.
Если при осуществлении тестирования было выяснено, что все работает качественно, это означает, что парогенератор собран очень правильно, потому можно приступать к его эксплуатации.
При обнаружении каких-либо, даже незначительных на первый взгляд недочетов, их требуется сразу полностью устранить.
Вытяжки для ванной. Как правильно сделать и что нужно знать для установки, вы узнаете, зайдя на наш сайт.
Отличия пароварки от мультиварки, находятся здесь. Поспешите узнать первыми!
Читайте только в этой статье, какие минимальные размеры бывают у посудомоечных машинах.
Полезные советы в изготовлении парогенератора
Собранный своими руками парогенератор не в состоянии заменить собой аналогичную установку, которая выпускается на заводах и которая характеризуется, как максимально надежная, мощная и функциональная.
Самое главное в процессе выполнения и эксплуатации данного оборудования. есть несколько основных советов для долговременного качественного использования, которые требуется тщательно соблюдать:
- Поблизости от корпуса в обязательном порядке должна быть установлена специальная емкость, которая с подающей трубкой соединяется посредством обычного шланга.
- Высота у двух емкостей должна быть одинаковой, что обеспечит физический принцип сообщающихся сосудов, известный каждому еще со школы.
- На дне дополнительного бака рекомендуется установить специальный поплавковый кран, который будет играть роль посредника между парогенератором и присутствующей системой водопровода.
Именно он и будет контролировать общий уровень воды, а при определенной необходимости производить доливку до нужного объема жидкости. Специалисты рекомендуют при выборе кухонной скороварки, как основы парогенератора, использовать ту, что имеет металлическую крышку, а не выполненную из стекла, так как работу с ней проводить намного проще.
Тэн, установленный в парогенераторе в силу особенностей своего действия будет всегда контактировать с кипяченой водой, потому на нем постоянно будет образовываться накипь.
Чтобы продлить работу парогенератора, вполне достаточно просто время от времени осуществлять осмотр установки и удалять все подобные образования при помощи специальных средств.
Следование инструкции при изготовлении парогенератора и определенным условиям эксплуатации можно получить такое оборудование, которое прослужит максимально долгое время без потери уровня качества и степени производительности.
tehnosektor.ru
Как сделать парогенератор для бани своими руками: видеоинструкция
Многие из нас хотят обустроить домашнюю баню. Однако важнейшим фактором, который останавливает жителей нашей страны, является цена вопроса, особенно когда речь идет о парогенераторе – ключевом устройстве. Стоит газовая или электропечь действительно очень дорого. Однако выход можно найти из любой ситуации, и в данном случае вам удастся решить проблему самостоятельно. Можно просто собрать парогенератор для бани своими руками. Для этого вам понадобится лишь емкость из металла и некоторые приспособления, которые стоят значительно дешевле готовой печки. О том, как сделать устройство для работы на газу, дровах или электрике, мы сегодня и поговорим.
Читайте также: Самодельные банные печи из металла и трубы
С чего начать
Перед тем как собрать парогенератор для бани своими руками, необходимо внимательно изучить чертежи и ознакомиться с его компонентами. Всего их четыре:
- сопло;
- бак для воды;
- нагреватель;
- отдел испарения.
Итак, начинать нужно с выбора хорошей емкости. К счастью, далеко идти не придется. В большинстве случаев хватит обычной советской скороварки, которая наверняка была у каждого. Если у вас ее нет, купить ее тоже будет несложно, ведь многие избавляются от старого хлама по бросовым ценам. Скороварка обладает рядом преимуществ, в частности:
- Закрывается герметично.
- Прочна, способна выдержать повышенное давление.
- Наличие стравливающего клапана делает скороварку безопасным вариантом.
С этим разобрались. Допустим, скороварка у вас есть, а значит, необходимо приступить к следующему этапу работы – выбору способа нагрева воды. Здесь также можно выделить два варианта:
- Нагрев на газовой, дровяной или электропечке.
- Нагрев с помощью электротэнов.
Первый способ непрактичен. Если парилка обладает небольшими размерами, поместить в ней плиту не получится. Более того, такой вариант действительно очень опасен, ведь существует риск утечки газа, удара током и т. д. Поэтому лучше остановиться на электрических ТЭНах. К счастью, их стоимость достаточно демократична, поэтому вряд ли ударит по вашему карману. Более того, если у вас нет желания тратиться на детали, вы вполне можете обойтись подручными средствами. Есть возможность достать старый электрочайник? Отлично! Извлекаем ТЭН и используем в нашем парогенераторе. Если скороварка большая, либо же вы используете металлическую бочку, ТЭН понадобится не один. Ну что же, все необходимое для работы есть, далее разберемся, как правильно собрать все воедино.
Ход работы
Сначала нужно отметить высоту расположения ТЭН. Как правило, это 1 см от дна емкости. Обязательно пометьте высоту. По меткам следует высверлить по 2 отверстия для каждого нагревательного элемента. Закрепление ТЭН осуществляется в следующей очередности:
- Первая шайба.
- Болт/шпилька.
- Вторая шайба.
- Гайка.
Существует риск того, что будет подтекать вода. Избежать этого можно с помощью термоустойчивых прокладок. Они укладываются как на внутренней, так и на внешней части нагревателя. Как только вы добьетесь герметизации, следует обеспечить доступ воды в емкость. Для этого нужно вырезать аккуратное отверстие в нижней части будущего парогенератора и вставить медную трубу. Обратите внимание, труба должна проходить под ТЭН, ведь в противном случае вы рискуете существенно потерять в эффекте.
Самое важное для парогенератора – необходимость постоянной подачи новой воды. Вода испаряется быстро и в лучшем случае без воды произойдет поломка ТЭН. В худшем – короткое замыкание и возгорание. Чтобы жидкость поступала в емкость без остановки, можно сделать элементарное устройство:
- около корпуса парогенератора нужно установить емкость, идентичную по высоте. В нижней части должен быть прикреплен поплавок. Когда вода испарится и достигнет критического уровня, поплавок откроет кран, и запасы будут пополнены;
- подключите к медной трубке шланг подачи воды.
Вот уже большая часть работы сделана. Осталось только наладить систему создания пара. Для этого в крышке необходимо сделать отверстие, в котором будет установлен переходник для шланга. Срезать шланг можно, к примеру, со старого пылесоса.
Когда все будет готово, необходимо провести тестирование устройства. В первую очередь удостоверьтесь, что ни одна из двух емкостей не пускает течь. Также осмотрите и все соединения, не подтекает ли из них. Если в порядке – подключайте устройство к сети. Вы заметили большое количество пара? Значит, вы все сделали верно, и теперь впору обустроить парилку в любом помещении! Если какие-либо моменты остались вам непонятными, вы можете просмотреть видеоинструкцию на нашем сайте. Сделать парогенератор собственными усилиями вполне реально. Эффект будет немногим хуже, а вот затраты средств будут снижены в разы.
banyaprofi.ru
Парогенератор для бани своими руками (видео)
01 июля 2015
Просмотров: 3923
Основным элементом любой бани является печка, но сейчас ей появилась достойная замена — парогенератор, своими руками его сделать несложно и это задание доступно практически любому домашнему мастеру.
Для использования парогенератора в бане не требуется дымоход и дополнительные трубы.
В бане человек может не только помыться и хорошо отдохнуть, здесь он также очищает организм от различных шлаков и токсинов. Чтобы баня эффективно работала, в ней должно быть много пара, а достичь этого поможет парогенератор для бани своими руками.
Кроме того, что парогенератор эффективно применяется для подачи пара в баню, он также может использоваться и в быту, например, для очистки различных поверхностей и их дезинфекции. Применение данного прибора в бане позволяет использовать намного меньше воды, чем обычно, и вам можно будет отказаться от использования синтетических моющих средств.
Что собой представляет парогенератор
Схема устройства парогенератора.
Парогенератор для бани — это устройство, которое позволяет значительно расширить ее возможности. Этот прибор незаменим в том случае, если вы решили построить парную с влажным, а не сухим паром.
Если сравнивать указанное оборудование с обычной каменкой, то независимо от того, купите ли вы уже готовый парогенератор или сделаете его своими руками, он будет иметь значительно меньшие размеры. Его параметры и схема работы дает больше возможностей для размещения и компоновки как в бане, так и в других помещениях.
Для того чтобы установить или переместить парогенератор, достаточно усилий одного человека. Вы сможете его легко перевезти, так как он поместится даже в багажник легкового автомобиля.
Этот прибор можно использовать как самостоятельное устройство, которое обеспечит баню паром, или как дополнительное оборудование в уже готовой отопительной системе данного помещения.
Популярность данного прибора объясняется тем, что он позволяет получать пар эффективно, безопасно и просто, в отличие от используемых ранее способов.
Схема такого устройства достаточно простая. Оно представлено в виде металлического корпуса прямоугольной формы, внутри которого расположены:
- устройство для создания пара;
- бак для воды;
- насос;
- устройство для подготовки воды;
- автоматика, обеспечивающая безопасность;
- блок управления прибором.
На корпусе имеется патрубок, к которому выполняется подключение прибора в систему водоснабжения. Есть резервный кран для слива воды, панель управления, на ней есть индикаторы режима работы и провода для подключения прибора.
Технические возможности и виды парогенераторов
Виды банных парогенераторов.
Данный прибор может работать в нескольких режимах, это позволяет получать более мягкий пар, чем при простом выливании воды на раскаленные камни. Чтобы задать режим работы, надо выставить необходимые параметры на пульте управления.
Данный прибор может подавать пар в диапазоне температур от 35 до 95 градусов, можно выставить интенсивность подачи пара и ее периодичность. Благодаря этому применение такого прибора в бане позволяет поддерживать температуру в ней в пределах 20-90 градусов. Современные парогенераторы имеют выносной пульт управления, поэтому задавать режим их работы можно на расстоянии.
Если вы приобретете современный парогенератор, то у многих моделей есть функции, которые могут имитировать температурный режим разных типов бань. При помощи данного прибора можно поддавать ароматизированный пар. Лучше приобретать модели с функцией самопромывки, тогда внутри не будет накапливаться накипь, которая снижает эффективность и качество работы парогенератора.
Существуют установки, в которые необходимо заливать воду вручную, а есть такие, что автоматически набирают ее из системы водопровода. Современная промышленность выпускает данные приборы в диапазоне мощностей от 4 до 16 кВт. Для общественных бань, которые имеют большие размеры, можно приобрести и более мощный парогенератор.
Если объем вашей парилки порядка 4-5 м3,то будет достаточно установить такой прибор мощностью 4-5 кВт. Для помещения объемом 15-18 м3 необходимо устанавливать парогенератор мощностью 12-15 кВт.
Так как прибор работает во влажном помещении, к его безопасности предъявляются высокие требования, поэтому и стоимость такого оборудования будет достаточно большой. Стоимость бытового парогенератора обычно в пределах 1-4 тысяч долларов, но если у вас нет таких денег, а вы хотите иметь такой прибор, его можно сделать своими руками.
Создание парогенератора своими руками
Схема подключения парогенератора.
Многих людей интересует вопрос о том, как сделать парогенератор самостоятельно. Хотя это и требует наличие определенного оборудования и материалов, но такое задание под силу практически любому домашнему мастеру.
Для выполнения работы вам понадобятся:
- старый газовый баллон;
- электрические ТЭНы;
- краны и патрубки;
- приборы для контроля давления и температуры.
В качестве корпуса проще всего использовать газовый баллон: его несложно достать и он имеет высокую прочность. Размер баллона будет зависеть от того, сколько пара должен производить такой прибор. Перед тем как начать работать с баллоном, его надо хорошо вымыть, чтобы полностью пропал запах газа, после чего хорошо высушить.
В нижнюю часть проводится врезка ТЭНов, надо предусмотреть их надежное крепление, так как они должны выдерживать давление порядка 6 атм.а еще то, чтобы была возможность их замены. Чтобы рассчитать необходимую мощность ТЭНа, надо учитывать, что на 10 литров надо 3 кВт мощности.
Схема устройства змеевика парогенератора.
Вверху устанавливают патрубок для подключения клапана сброса давления, патрубок для набора воды, подключения приборов автоматики. На высоте 10 см от верхнего края необходимо установить патрубок с шаровым краном. Он нужен для контроля уровня воды в баллоне, набирать воду выше указанного уровня нельзя.
Необходимо распилить пополам клапан баллона, вытянуть стержень и рассверлить отверстие, чтобы можно было установить кран для отбора пара.
Для того чтобы контролировать давление и температуру, можно использовать готовые приборы, подключать их надо последовательно, чтобы при превышении любого из параметров происходило прекращение нагрева воды.
Размещать парогенератор надо максимально близко к парилке, но не в ней, а в рядом расположенном помещении. Оно должно быть сухим и иметь хорошую вентиляцию. Чтобы не образовывался конденсат, длина паропровода должна быть минимальной.
Возможные причины поломок
Данный прибор имеет несколько уровней защиты, и если его правильно эксплуатировать, то он будет надежно работать на протяжении многих лет.
Чаще всего указанный прибор выходит из строя из-за плохого качества воды. Если в ней много различных примесей, то на ТЭНах быстро образуется накипь, что приводит к снижению эффективности работы парогенератора, а потом и к выходу его из строя. Чтобы защитить прибор от плохой воды, рекомендуется использовать фильтры для ее очистки.
Понятно, что сделанный самостоятельно парогенератор по своим параметрам и надежности будет немного уступать заводским моделям, но если все сделать правильно, то и такой прибор позволит качественно, эффективно, безопасно и быстро получать пар, при этом на его изготовление вам понадобится немного средств и времени.
Автор:
Иван Иванов
Поделись статьей:
Оцените статью:
Загрузка... Похожие статьи
expertbani.ru
