Как сделать пандус своими руками для коляски
К сожалению, так иногда происходит, что в семье кто-то из близких родственников по тем или иным причинам вынужден передвигаться в инвалидной коляске или случается, наоборот, радостное событие – прибавление потомства, и молодым мамам, конечно же, требуется вывозить свое чадо на прогулку. Инвалидная эта коляска или детская, в любом случае возникает проблема – это ступеньки, которые создают трудности не только в подъезде многоквартирной высотки, но и на ступенчатом крыльце собственного дома или магазина. В этой статье обратим внимание на то, как сделать пандус своими руками в подъезде.
Устройство пандуса
Что такое пандус? Это наклонная площадка, но мы рассмотрим именно ту, которая соединяет две горизонтальные плоскости между собой. Соорудить такую площадку относительно несложно. А вот сделать так, чтобы инвалиду-колясочнику или молодой маме с детской коляской было безопасно и легко подниматься и спускаться по этой конструкции, может быть действительно нелегко. Рассмотрим устройство пандусов и их монтаж.
Содержание
- Откидной пандус
- Что нужно учесть в конструкции
- С чего начать
- Из дерева
- Видео
Откидной пандус

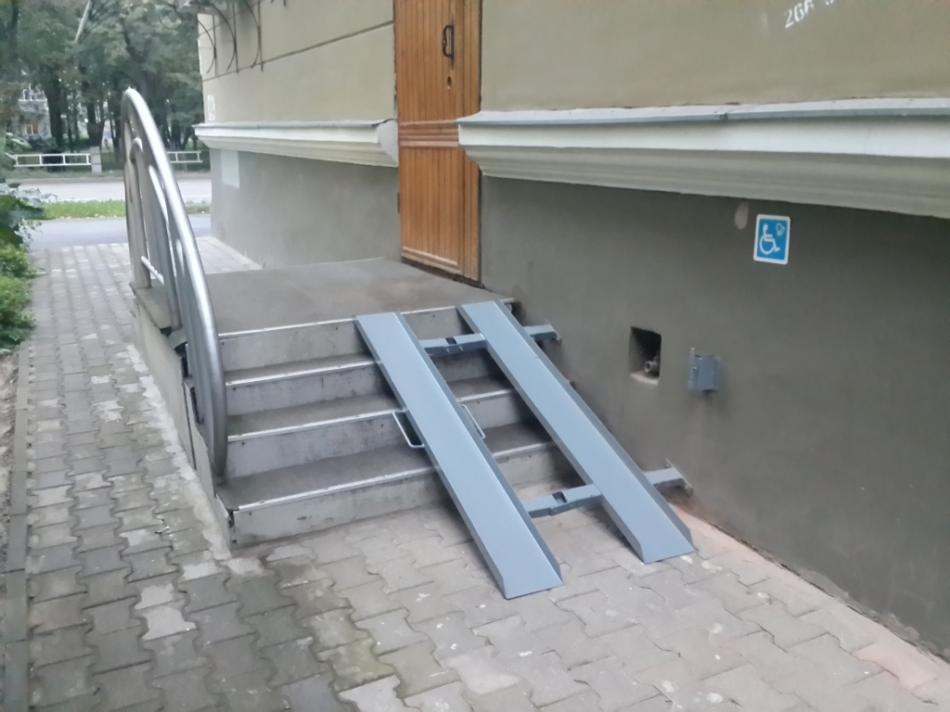

Откидной пандус из легкого металла
Обычно самая простая конструкция пандуса – это два металлических швеллера, расположенных параллельно по отношению друг к другу.
Если это подъезд высотки, то лучше всего будет сделать пандус универсальным и, что немаловажно, откидным – тогда он никому не помешает и пользоваться им по необходимости смогут все жильцы многоквартирного дома, а не только инвалиды-колясочники. Для этого конструкция должна состоять из двух швеллеров шириной по 200 мм. К тому же для хорошего сцепления поверхность швеллеров должна быть обязательно рифлёной или покрыта специальными противоскользящими накладками. Все это необходимо из соображения безопасности и практичности самого пандуса.
Итак, наша задача сделать стационарный или универсальный, сравнительно легкий откидной пандус в подъезде.
Что нужно учесть в конструкции
Требования к пандусу
Длина швеллерных рельс необязательно может соответствовать размеру лестничного марша. Если в подъезде достаточно места, то можно немного поиграть с углом наклона. Дело в том, что, чем длиннее будут рельсы, тем меньше будет угол по отношению к горизонтальной поверхности, благодаря этому наклон всей конструкции пандуса будет более пологим, что, в свою очередь, даст возможность инвалиду на коляске самостоятельно преодолевать этот уклон в том или ином направлении.
Что касается лестничного марша подъезда, то он не имеет нужного нам угла наклона, поэтому если, в силу нехватки места на площадке подъезда, мы будем вынуждены сделать швеллера по длине марша, то наклон пандуса будет достаточно крут, и человек в коляске сможет воспользоваться им лишь при условии, если с ним будет сопровождающий. Обсудим как раз этот случай.
С чего начать
Пандус готов
- Сверлим отверстия в швеллере под петли, которые заранее приобрели в строительном магазине.
Для такой конструкции используются мощные дверные петли.
- Устанавливаем петли снизу швеллера, используя болты с потайными шляпками.
- С другой стороны к конструкции перил крепим удлиняющие пластины. Они должны быть такой длины, чтобы пандус было возможно прислонить к самим перилам.
- Устанавливаем удлиняющие пластины к вертикальным стойкам перил болтами. Стоит сказать, что прямоугольные выемки в пластинах должны быть чуть шире металлического сечения вертикальных элементов в конструкции перил, чтобы можно было прочно закрепить саму пластину.
- Вымеряем расстояние между рельсами швеллеров с таким расчетом, чтобы оно совпадало не только с шириной инвалидной коляски, но также подходило и для коляски детской и даже сумки-тележки.
- С помощью болтов с потайными шляпками соединяем снизу швеллера между собой металлическими распорками – уголком или стальными полосами толщиной 3–5 мм, и шириной около 40 мм. Стоит учесть, что распорок не должно быть много (максимум 3 перемычки), и они должны плотно прилегать к поверхности ступенек, чтобы не создавать трудности передвижения тому, кто будет поддерживать коляску сзади.
- Устанавливаем крепеж. К дальней от перил эстакаде пандуса в торце швеллера крепим обычную дверную ручку-скобу. Она будет одновременно играть роль и ручки, и петли, через которую можно будет крепить пандус к перилам с помощью цепи с замком либо обычного металлического крючка, если позволяет конструкция перил.
Складной пандус
Будет просто замечательно, если пандус будет складным и сделан из легких сплавов металла, например, алюминия. Он будет достаточно легким и удобным в эксплуатации. Однако есть некоторые моменты, на которые особенно нужно обратить внимание. Во-первых, этот материал стоит очень недешево. Во-вторых, охотники за цветным металлом мимо такого пандуса не пройдут. Другими словами, попросту унесут. Можно использовать швеллер либо сделать из нержавеющей или оцинкованной стали, но в таком случае пандус будет тяжелым и не каждый сможет его поднять.
Из дерева
Самодельный деревянный пандус в сложенном состоянии
Если вы решили соорудить откидной деревянный пандус, то, можно сказать, что каких-то серьезных конструктивных отличий от пандуса металлического здесь нет. Отличие лишь в том, что изготовление этой конструкции потребует большего времени и усилий. Почему? Мало найти подходящие деревянные доски, которые могли бы выдержать большой груз.
Во-первых, дерево должно быть хорошо струганым и его надо обязательно проолифить, а нижнюю – нерабочую поверхность досок желательно покрыть лаком. В таком случае деревянный пандус долго прослужит. Во-вторых, по краям досок, вдоль всей длины пандуса, в целях безопасности нужно будет из реек набить бортики как внутренние, так и наружные, такой ширины, чтобы на рабочую поверхность свободно помещались колеса как инвалидной, так и детской колясок.
Монтаж пандуса должен осуществляться таким образом, чтобы вся конструкция располагалась от стены или перил на расстоянии не менее 50 мм. Это позволит свести на нет какое-либо касание к вертикальным поверхностям и, следовательно, избежать неудобств и при спуске, и при подъеме.
Откидной пандус для инвалидов
Как видите, установить пандус такой конструкции совсем несложно. Главное, чтобы пользоваться им было удобно и легко, а также безопасно. Постарайтесь при изготовлении откидного пандуса в подъезде многоквартирной высотки следовать всем этим рекомендациям, и тогда вы создадите более комфортные условия проживания в вашем доме не только для людей с ограниченными возможностями, но и для самих себя.
Видео
В этом видео вам расскажут, как сделать пандус, правильно рассчитав его угол:
Помогла ли вам статья?
своими руками, установка по закону
Опубликовано: 5 декабря 2013 / Обновлено: 7 марта 2021
Содержание
1 Когда нужен пандус
2 Какой сделать пандус в доме
2.1 Стационарные пандусы
2.2 Откидные пандусы для колясок
2.3 Съемные пандусы
2.
3.1 Телескопический пандус
2.3.2 Рампа – пандус для порогов
2.3.3 Ролл-пандус
3 Как построить пандус: параметры и размеры
4 Установка пандуса по СНиП и ГОСТ: особенности проектирования
4.1 Как сделать бортики пандуса: требования к поручням
5 Как сделать пандус своими руками
5.1 Металлический пандус
5.2 Как сделать пандус в подъезде из дерева
5.3 Как сделать пандус в деревянном доме
5.4 Как сделать пандус из бетона
5.4.1 Отделка пандуса
6 Куда обращаться для установки пандуса
6.1 Образец заявления на установку пандуса в подъезде
6.2 Как добиться установки пандуса в подъезде
Установка пандуса в жилом многоквартирном доме – одно из прав, которым наделены категории граждан с ограниченной подвижностью. Как сделать пандус в подъезде? За чей счет выполняется его установка? Какой сделать пандус для коляски в частном доме? Как правильно заполнить заявление на установку пандуса для инвалидов? На эти и другие вопросы дадим ответ в статье.
Когда нужен пандус
Пандус – это наклонная площадка, которая соединяет собой две горизонтальные плоскости, имеющие различную высоту. Обеспечивает для колесного транспорта возможность перемещения с одной плоскости на другую. В повседневной жизни чаще всего используется пандус для колясок – инвалидных или детских. Является самым распространенным средством, позволяющим человеку с ограниченными двигательными способностями преодолевать лестницы, пороги и прочие возвышенности. Установить пандус можно на улице, в подъездах, метро и прочих общественных местах.
Сделать пандус для коляски необходимо тогда, когда перепад высоты составляет более 4 см. Установка пандуса для инвалидов регламентируется законодательством. По закону, в многоквартирном доме установкой пандусов занимаются управляющие компании – ТСЖ и ЖЭКи. Надо разбираться в законодательстве и знать, как добиться установки пандуса, поскольку своими руками в многоквартирном доме его монтировать запрещено. Но прежде чем перейти к вопросу, как сделать пандус, рассмотрим то, какие они бывают.
Какой сделать пандус в доме
Какой сделать пандус для инвалидов? Наиболее распространены следующие виды подъемных конструкций:
Стационарные пандусы
Стационарные пандусы – это несъемные конструкции, которые рассчитаны на эксплуатацию продолжительное время. Устанавливаются чаще всего снаружи здания. Как правило, представляют собой две полосы металлического швеллера, уложенные параллельно друг другу и оснащенные поручнями. Может также изготавливаться из бетона. Какой пандус дешевле – металлический или бетонный, зависит от его размеров, формы и необходимости выполнения вспомогательных работ при монтаже.
Откидные пандусы для колясок
Откидной пандус для колясок – подвид стационарных изделий, который может “откидываться”, освобождая проход или лестничный марш. Обычно их используют в подъездах, частных домах и других местах с ограниченным пространством, где несъемная модель помешала бы свободному передвижению людей. Это один из самых простых способов установки пандусов в многоквартирных домах старого фонда, в которых они не были предусмотрены проектом.
Устройство пандуса
Конструкция крепится к стене или перилам, идущим вдоль лестницы, при помощи петель, щеколд и прочих замков. Для спуска или подъема коляски достаточно освободить защелку и уложить пандус на лестничный марш. Такая установка пандуса в жилом доме – оптимальное решение, когда места на лестнице совсем мало. Но как уже писали выше, установка откидного пандуса находится в ведении управляющей компании. Самовольно смонтированные конструкции должны быть демонтированы.
Видео: откидной пандус в подъезде
Съемные пандусы
Съемные пандусы отличаются своей мобильностью и гибкостью в эксплуатации. За счет маленького размера, складной конструкции и легких материалов без труда транспортируются в детских или инвалидных колясках. По типу устройства пандуса различают три категории :
- раздвижные телескопические;
- рампы – пандусы для порогов;
- ролл-пандусы.
Этот вариант подойдет, когда установка пандуса для колясок невозможна или в качестве временного варианта в ожидании стационарной конструкции.
Телескопический пандус
Телескопический пандус представляет собой две аппарели, которые способны раздвигаться, увеличивая свою длину в 2 и более раз. В собранном состоянии изделие занимает минимум места. Очень удобен для преодоления парапетов, лестниц, подъема колясок в автомобиль и других целей. Установка телескопического пандуса – дело пары минут. Зато его использование намного повышает мобильность человека с ограниченными возможностями, позволяя преодолевать всевозможные препятствия.
Рабочая поверхность покрывается противоскользящим материалом во избежание скатывания коляски или выполняется из рельефного металла.
Модели отличаются между собой максимальной длинной аппарелей, грузоподъемностью и шириной направляющих. Так, в сложенном виде раздвижной пандус может выдерживать до 400 кг.

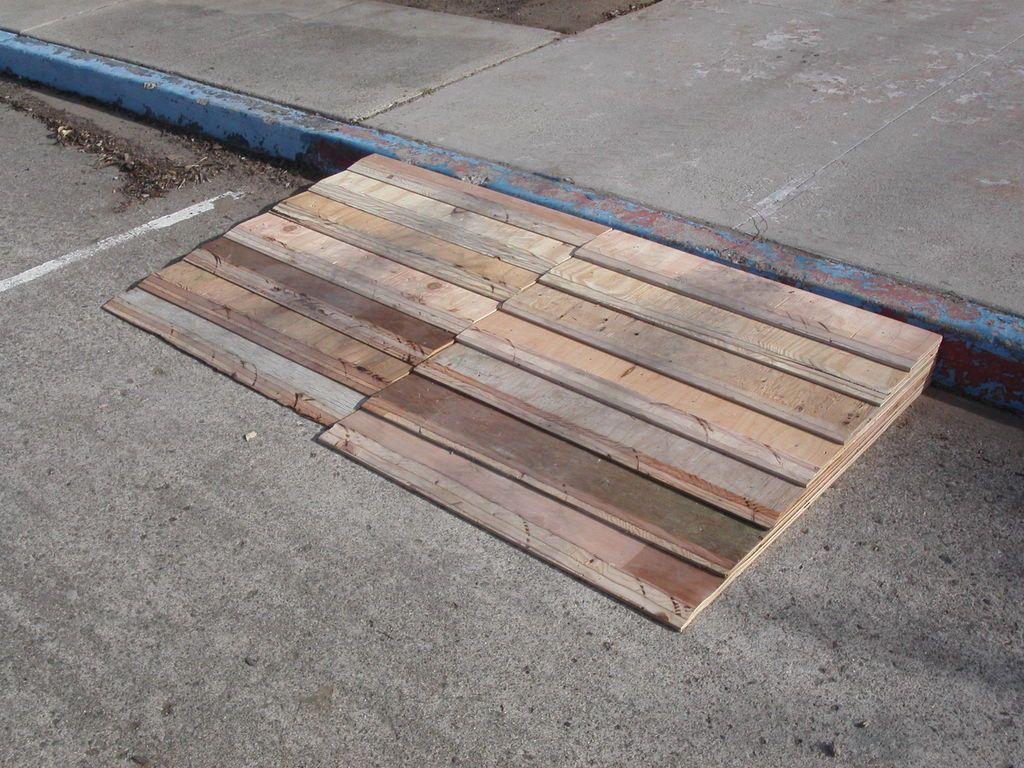

Рампа – пандус для порогов
Рампа для колясок имеет сравнительно небольшие размеры и предназначена для преодоления порогов, бордюров и прочих небольших препятствий. Складной пандус отличается легкостью конструкции и быстротой установки. Если вы интересуетесь, как сделать пандус для инвалидной коляски в частном доме своими руками, то подобная рампа будет самой простой в изготовлении конструкцией.
Ролл-пандус
Ролл пандус имеет высокотехнологичный каркас, который может сворачиваться, как коврик. В сложенном состоянии такое изделие практически не занимает места. В доме, где есть маленький ребенок, может применяться как пандус для детских колясок.
Как построить пандус: параметры и размеры
Если вы интересуетесь, как сделать пандус своими руками, то придется провести подготовительную работу и сделать нужные замеры. Главным параметром пандуса для инвалидов является уклон рабочей плоскости. Измеряется в процентах и представляет собой отношение высоты (Н), на которую он позволяет подняться, к длине его горизонтальной проекции (L).
Если принять L=1000 мм, Н= 100 мм, то угол наклона пандуса составит 10 %.
Рабочая поверхность изделия, по которой движется коляска, называется маршем. Длина марша – еще один важный размер пандуса.
В РФ установка пандусов должна соответствовать санитарным нормам и законодательству. По действующим нормам ГОСТ и требованиям СНиП, величина Н не должна быть больше 80 см при перемещении по прямой (L) на метр. То есть 8 % – это максимальное значение уклона пандуса для инвалидных колясок. Исключение составляют те случаи, когда подъем не превышает 20 см. Тогда возможно увеличить угол наклона до 10 %. В остальных случаях для спуска или подъема людям с ограниченными физическими возможностями требуется посторонняя помощь.
В зависимости от веса, габаритов и размеров колесной базы коляски выбирается общая ширина пандуса для инвалидов и его аппарелей. Направляющая должна свободно умещать колесо транспортного средства. Конструкции с единой рабочей поверхностью обладают повышенной жесткостью и грузоподъемностью. Если планируется построить пандус для инвалидов, рассчитанный на одну коляску, то его ширина не должна быть меньше 90 см. Нормативы установки пандуса предусматривают увеличение ширины конструкции до 180 см, если движение по ней будет осуществляться одновременно в оба направления.
Установка пандуса по СНиП и ГОСТ: особенности проектирования
Важный предварительный этап того, как правильно сделать пандус, – разработка проекта. При проектировании крайне важно соблюдать стандарты, нормы СНиП 35-01-2001 и учитывать требования ГОСТ Р 51261-99, чтобы в последствии избежать проблем с оформлением документов на изделие. Действуют следующие нормы установки пандусов:
- При установке пандусов по закону обязательно наличие горизонтальной площадки перед подъемом. Она должна иметь размеры, которые дадут возможность подъехать к аппарелям и остановиться, то есть не меньше, чем габариты коляски.
Такая же площадка нужна в конце спуска, чтобы человек имел возможность освободить руки для каких-либо действий.
- Ширина пандуса для одностороннего движения должна составлять не менее 90 см. Для двустороннего – не менее 1,8 м. Поскольку на двусторонней конструкции человек может держаться за поручни только с одной стороны, рекомендуется уменьшить уклон пандуса до 6-7 % либо оборудовать изделие дополнительным поручнем, стоящим посередине.
- Если пандус состоит из нескольких частей, например, установлен на лестницу с двумя пролетами, необходимо наличие промежуточных площадок, размеры которых дадут возможность развернуть коляску. Глубина площадки должна быть не менее полутора метров, а ширина равняться удвоенной ширине марша.
В общем случае требования при установке пандуса представлены на схеме
Как сделать бортики пандуса: требования к поручням
При установке пандуса в подъезде многоквартирного дома или в частном коттедже необходимо соблюдать требования в отношении поручней конструкции. Для них действуют следующие нормы:
- ограждения для пандусов обязательны при высоте подъема более 150 мм или длине 1,8 м;
- должны находиться с двух сторон и быть длиннее самого пандуса не менее, чем на 30 см;
- диаметр поручней может изменяться в пределах от 30 до 50 мм;
- поручень пандуса для колясок должен быть круглым и составлять непрерывную линию по всей длине изделия;
- рекомендуется делать двойной поручень с высотами 60 см и 80 см. Если предполагается передвижение на коляске ребенка, то возможно ограждение высотой 50 см;
- по краям конструкции обязательно наличие бортика, высота которого не меньше 5 см. Он необходим для того, чтобы колеса инвалидной коляски случайно не соскользнули.
Помните о том, что пандус, установленный с нарушением норм, может быть опасен как для самого инвалида, так и для окружающих.
Как сделать пандус своими руками
Пандусы нужны не только людям с физическими ограничениями, но и мамам, живущим в многоэтажных домах и гуляющим с коляской по улицам. В любом случае, чтобы свободно передвигаться с коляской, можно сделать пандус своими руками.
Разберем, какой сделать пандус для колясок своими руками и как правильно выбрать его конструкцию в зависимости от конкретной задачи.
Металлический пандус
Мы изготовим откидной металлический пандус для лестницы, который можно установить в подъезд, на крыльцо или любое другое место. Для этого нам понадобится:
Петля крепится к низу пандуса с помощью болтов с потайными шляпками. Удлиняющая пластина по ширине совпадает с петлей, а длина ее должна быть достаточной для того, чтобы конструкцию можно было прислонить к перилам. Размеры выемки в удлиняющей пластине должны быть больше, чем поперечное сечение лестничного ограждения.
Общий вид конструкции показан на чертеже пандуса:
Полосы швеллера крепятся на расстоянии, равном расстоянию между колесами коляски. При этом скрепляющие распорки должны располагаться как можно ближе к подступенкам лестницы, чтобы человек, везущий коляску, не запнулся о них. Данная конструкция крепится к перилам с помощью петель, удлиняющих пластин и крепежа.
Чтобы выполнить установку откидного пандуса в подъезде на перилах лестницы, делается петелька для цепи или замка. Если изделие фиксируется на стене, как альтернативный вариант, можно установить шпингалет, который будет держать пандус. Это незамысловатое устройство отлично справляется со своей задачей. И это один из самых простых способов, чтобы сделать пандус для коляски в подъезде.
Как сделать пандус в подъезде из дерева
Аналогичный пандус для инвалидных колясок, но немного сложнее, материалом для которого служит дерево. Предназначен для лестницы, имеющей перила с двух сторон или перила и стену. Устройство отлично подойдет для установки в подъезде. Но также такую конструкцию стоит рассмотреть, чтобы построить пандус в частном доме, особенно если он деревянный.
Откидной пандус изготавливается в виде двух створок, крепящихся с помощью петель к перилам лестницы. Аппарели выполняются из деревянных досок, размер которых зависит от длины лестницы и габаритов коляски. Ширина створок такова, чтобы в опущенном виде между ними оставался небольшой зазор, который даст возможность пройти человеку, везущему коляску.
Один из самых простых в изготовлении и установке пандусов в подъезде для детских колясок
В поднятом состоянии обе створки крепятся к перилам с помощью замков. Если обратную сторону пандуса отделать соответствующим образом, то в откинутом виде он будет выглядеть, как ограждение лестницы. Дерево можно покрыть лаком, но при этом надо помнить, что рабочая поверхность не должна быть скользкой.
Способы крепления аппарелей при установке пандуса в подъезде для инвалидов будут такими же, как и в предыдущем варианте – петли, крючки, шпингалеты. Выбирайте тот вариант, который для вас удобнее или больше нравится. Принципиальной разницы нет.
Как сделать пандус в деревянном доме
Если вы решили сделать пандус для коляски в частном доме своими руками, то деревянная конструкция будет отличным решением. В этом случае из бруса сооружается каркас, на который сверху набиваются доски. Также, согласно правилам установки пандуса, необходимо сделать перила, которые тоже могут быть деревянными.

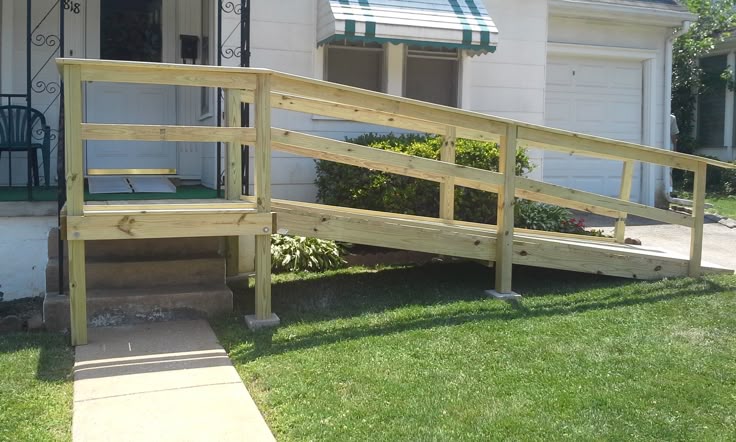

Пример, какой можно сделать деревянный пандус для коляски в частном доме, приведен на фото ниже.
Как сделать пандус из бетона
Самый надежный из всех видов конструкций и самый долговечный – бетонный пандус. Однако спроектировать и сделать бетонный пандус своими руками довольно сложно. Процесс того, как сделать пандус из бетона, можно разделить на несколько этапов:
- Сделайте углубление у кромки пандуса, где он будет наиболее тонким. При заливке бетонном это увеличит толщину и не даст потрескаться или отколоться краям конструкции. В идеале делать заглубление по всей площади.
- Подготовка опалубки для сооружения бордюров. Создание в опалубке песчано-гравийной подушки, армирование и заливка бетоном. В результате получается два несущих бордюра, которые определяют пределы нашей конструкции.
Такие бордюры выступают как ребра жесткости и не дают сооружению расползтись в стороны. Иногда можно обойтись и без них. В таком случае сделайте опалубку для всего пандуса и сразу переходите к пункту “3”.
- Следующий шаг, как сделать пандус в частном доме из бетона, – формирование песчано-гравийной подушки: вначале засыпается и утрамбовывается песок, затем добавляется гравий и все еще раз трамбуется. Толщина прослойки зависит от высоты сооружения в данной точке. При создании подушки необходимо оставить порядка 10 см для арматуры.
- Устанавливается арматурный каркас, и заливается бетон. Рекомендуется использовать бетон марки не ниже М300.
Пользоваться конструкцией можно только после того, как раствор полностью затвердеет.
Чтобы избежать растрескивания бетона, необходимо, чтобы верхние и нижние его слои затвердевали равномерно. Для этого уже подсохший верхний слой поливается водой и накрывается полиэтиленом.
Если же поверхность все же дала трещины, необходимо заделать щели с помощью цементной стяжки.
Сооружение обязательно оборудуется ограждениями для пандусов. Стойки под них можно вставить в еще не полностью застывший бетон или уже позже сделать отверстия и установить в них перила, после чего укрепить их раствором.
У решения сделать пандус из бетона есть важное преимущество – бетон жидкий, и значит, конструкции можно придать любую форму, как, например, на фото.
Отделка пандуса
После установки пандуса для колясок можно придать изделию более привлекательный вид, отделав его плиткой. Надо помнить, что это пандус для инвалидов, и поверхность не должна быть скользкой, поэтому не рекомендуется использовать керамическую плитку, даже если она предназначена для облицовки полов. Лучше взять клинкерные или керамогранитные модели. Если пандус для колясок расположен на открытом воздухе, лучше всего подойдет тротуарная плитка или природный камень.
Куда обращаться для установки пандуса
Нормы установки пандуса в подъезде определяются целым рядом законов и нормативных актов. В России на данный момент являются актуальными:
- Конституция;
- Конвенция ООН по правам инвалидов;
- ФП “Доступная среда”;
- ФЗ 181 “О социальной защите инвалидов”.
Главный закон по установке пандусов был принят в 95 году, а в 2016 году в него были внесены поправки. Согласно документу, все здания должны быть оборудованы пандусами или иными устройствами, делающими возможным доступ для малоподвижных граждан.
Закон однозначен: установка пандуса в подъезде обязательна.
Но на деле все несколько иначе, поскольку раньше дома проектировались без учета нужд инвалидов. И для зданий старого фонда работы по установке пандуса выполняются по требованию. Таким образом, чтобы понять, куда обращаться для установки пандуса, необходимо выяснить, кто занимается управлением дома – ТСЖ или ЖЭК. Именно эти организации ответственны за установку пандуса для инвалидов в многоквартирном доме.
Образец заявления на установку пандуса в подъезде
Заявка на установку пандуса пишется в свободной форме, но все же желательно уточнить, какие моменты стоит в ней упомянуть. Образец заявления на установку и ремонт пандуса в подъезде вы можете посмотреть на фото.
Как добиться установки пандуса в подъезде
Первым делом составляется заявление на установку пандуса. Его можно направить в органы соцзащиты или напрямую в управляющую компанию (заявка на установку пандуса во втором случае пишется на имя директора управляющей компании).
По указанному в заявлении адресу выезжает технический специалист, который подготавливает проект установки пандуса в подъезде жилого дома, составляет смету и т.д. Эта работа должна быть выполнена в течение месяца с момента получения заявления.
Тем не менее ситуации, когда управляющая компания отказывается идти навстречу, нередки. Поэтому важно знать, как добиться установки пандуса законными способами.
Если вы имеете право на установку пандуса для колясок в подъезде, но получили отказ, следует составить жалобу на действия управляющей компании и направить ее в:
- Государственную жилищную инспекцию;
- Отделение соцзащиты;
- прокуратуру;
- районную администрацию;
- районный суд.
Отказ в установке пандуса в подъезде многоквартирного дома не законный. Не бойтесь добиваться монтажа конструкции в перечисленных выше инстанциях.
Заявление на установку пандуса в подъезде пишется в свободной форме. В нем необходимо указать адрес, ФИО заявителя и основание, по которому должны выдать разрешение.
Вы также можете написать жалобу на несоответствие пандуса правилам установки. Если он старый, нуждается в ремонте, слишком крутой, не оборудован перилами и т.п., управляющая компания обязана устранить нарушения. В противном случае законом предусмотрен штраф.
Разобравшись, как сделать пандус для коляски в многоквартирном или частном доме, вы сможете смонтировать крепкую и надежную конструкцию или грамотно оформить заявление на установку пандуса в подъезде.
