Пандус для колясок своими руками: инструкция по изготовлению
Пандус своими руками: как реализовать конструкцию в домашних условиях
Пандус, или иначе рампа, это наклонная под небольшим углом площадка, которая соединят две разные по высоте горизонтальные поверхности, и способствует комфортному и быстрому перемещению колесного транспорта с одной поверхности на другую.
В жизни данное устройство применяется для инвалидных, либо детских колясок для легкого, быстрого и главное беспрепятственного перемещения.
Пандусы являются незаменимым универсальным средством для маломобильных граждан при преодолении порога, лестницы и прочих труднопроходимых мест.
В основном устанавливаются на улице рядом с метро, магазинами, подъездами и в других общественных местах. В этой статье мы рассмотрим основные типы пандусов и как реализовать пандус своими руками!
Конструкции пандусов
Существует много разновидностей пандусов, а именно:
Откидные
Они также как и стационарный пандус является несъемной конструкцией, при этом всегда есть возможность его сложить, если нет необходимости в его использовании.
Данная конструкция с одной стороны крепится к стене металлическими петлями.
Он очень легок в использовании. Для того, чтобы подняться или спуститься наверх, стоит всего лишь опустить его на лестницу.
Металлический откидной пандус
После его использования пандус легко поднимается обратно и крепится специальными зажимами к стене.
Таким образом, всегда можно освободить лестничный проход. Откидные устройства чаще всего используются в общественном транспорте для доступа в них маломобильных граждан.
Стационарные
Данная разновидность является несъемной и рассчитана на долгое использование. Такие устройства устанавливаются внутри зданий, в основном в подъездах, для беспрепятственного входа и выхода инвалидам.

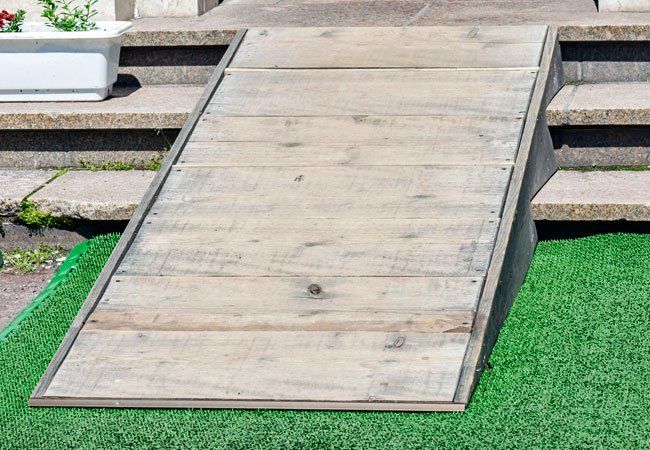

Стационарный деревянный пандус
Стационарные приспособления разрабатываются строго по ГОСТу, а его конструкция должна учитывать окружающие условия и индивидуальные черты места эксплуатации. Основными материалами, из которых делается этот вид пандусов, – это металл либо бетон.
Съемные
В этой разновидности пандусов можно выделить три категории:
- Телескопические раздвижные устройства, которые применяются для подъема и спуска колясок в подъездах жилых домов. Данные приспособления универсальны, подходят для любых лестничных площадок и являются лучшим решением там, где установка стационарного устройства затруднительна. Его также можно применять в сложенном виде при преодолении порогов, бордюров и коротких небольших лестниц;
- Пандусы для преодоления порогов, которые по сравнению с остальными разновидностями устройств, имеют компактные размеры. Их используют по большей части для преодоления бордюров и порогов. Они компактны и легки в использовании. Благодаря этому его может без проблем установить один человек;
- Ролл-пандусы, принцип работы которых не сильно отличается от телескопических раздвижных моделей. Главное различие – способ складывания. Его можно легко скрутить, как обычный коврик.
Именно это делает его очень удобным в использовании и при транспортировке с одного места в другое.
Наибольшей популярностью, конечно же, пользуются съемные пандусы. Они практичны в использовании, его всегда можно носить с собой, и его можно установить с помощью нескольких человек без лишних затрат.
Требования к пандусу
Читайте также про
Подъемники для инвалидов-колясочников, какой выбрать
Стандартные размеры пандусов по ГОСТу
Как было сказано ранее, пандусы разрабатываются и устанавливаются по ГОСТу.
Угол наклона
Главное в любом пандусе – это угол его наклона к поверхности, или градус уклона. Он измеряется в процентном соотношении и имеет следующие требования:
- Угол уклона к поверхности должен составлять 5%, или 2,9°. Кроме этого, высота подъема должна равняться 80 см;
- Угол уклона может быть увеличен до 10%, или 5,7°, если пол в помещении, где устанавливается пандус, неровный и имеет перепады высот до 20 см;
- При установке пандуса кратковременного использования и при вертикально подъеме приспособления не более 50 см и длины не более 60 см, угол уклона может быть увеличен с 5 до 8%, или 4,8°;
Физические размеры пандусов
Важной характеристикой любого пандуса является его размер.
Размер также соблюдается в соответствии с установленными правилами:
- Перед установкой пандуса необходимо соорудить специальные площадки до спуска и после спуска. Ее размер должен превышать размеры инвалидной коляски в несколько раз;
- Ширина конструкции пандуса при одной полосе более 90 см. При обустройстве с двумя полосами движения, ширина – не менее 180 см. При этом угол наклона должен составлять 6,7%. В некоторых случаях, между полосами движения устанавливается поручень;
- При сооружении конструкции с несколькими пролетами, между пандусами монтируются площадки промежуточного характера. Ширина площадки должна быть в два раза больше ширины марша, а глубина – 150 см.
Пандус телескопический
Физические размеры поручней
Особенной составляющей пандусов, как можно заметить, являются поручни.
Они, как и весь пандус, разрабатывается на основе все того же ГОСТа:
- Обязательная установка поручней предусматривается на конструкциях, длина которых превышает 180 см, а высота – 15 см;
- Поручни обязательно должны быть длиннее самого пандуса на 30 см, диаметр поручня может колебаться от 30 до 50 мм.
Поручни обязательны к установке по все длине пандуса с обеих сторон;
- Монтаж поручней рекомендуется делать на высоте в 60 см, иногда на высоте в 80 см. Для детей, поручни устанавливаются на высоте 50 см;
- Чтобы предотвратить соскальзывание колясок с пандуса, на нем устанавливаются по бокам специальные 5-ти сантиметровые бортики.
Как известно, пандусы устанавливают в основном в общественных местах, и, конечно же, в подъездах.
Видео: Пандус своими руками
Какой сделать пандус для коляски своими руками
Но что делать, если маломобильные граждане проживают в своем доме, или в доме, где пандус не установлен? Не беда.
Всегда можно сделать пандус своими руками. Главное в этом деле – выбрать подходящий материал, из которого будет сконструирован будущий пандус.
Металлический пандус
Откидной металлический пандус можно расположить в любом месте. Для изготовления такого пандуса необходимы:
- швеллер (2 шт.). Толщину швеллера лучше выбрать так, чтобы устройство выдержало любой вес, но при этом было легким для последующего складывания при неиспользовании;
- распорки или уголки из металла. Их толщина – не меньше 3 мм, а ширина – не меньше 30 мм;
- крепкие и прочные дверные петли, пластины и специальное крепежное устройство, каждый в количестве 3 шт.
Петли необходимо прикрепить к низу, используя болты. Длина пластины должна быть достаточной, чтобы в последующем всю конструкцию можно было прислонять к перилам лестницы.
Пандус металлический
Перед тем как устанавливать швеллер, необходимо измерить расстояние, на котором находятся колеса инвалидного кресла. После полоски устанавливаются параллельно колесам.
Распорки надо прикрепить так, чтобы они были максимально близко к подступенькам.
Это нужно для того, чтобы человек, который будет помогать поднимать инвалидное кресло, не поскользнулся и не упал. Далее происходит установка к перилам лестницы при помощи подготовленных петель, пластин и крепежа.
Деревянный пандус
Деревянный пандус аналогичен металлическому, но он намного сложнее в изготовлении.
Он прекрасно подойдет для лестниц, которые имеют перила с двух сторон.
Бетонный пандус
Бетонный пандус отличается долговечность и надежностью. Сконструировать такой пандус самостоятельно довольно сложно, но он стоит того, чтобы потрудиться.
Заливка бетонного пандуса
Изготовление бетонного пандуса имеет 4 основных этапа:
- Сначала необходимо сделать углубление у самой кромки пандуса. После заливки бетоном этого углубления увеличится его толщина, что позволит сохранить конструкцию от растрескивания и деформации;
- Следующим шагом будет изготовление опалубки для бордюров. Необходимо создать в опалубке песчано-гравийную подушку, затем заняться армированием, и уже после всего переходить к заливке бетоном. Как результат получатся два несущих бордюра;
- Между бордюрами снова делается песчано-гравийная подушка.
Сначала кладут песок, хорошо его утрамбовывают, потом кладут слой гравия и снова все трамбуют. При создании такой подушки необходимо не забыть оставить 10 см для арматуры;
- Последний шаг – установка арматурного каркаса и заливка бетона.
Заключение
Таким образом, каждый желающий имеет возможность внести вклад в развитие специальной инфраструктуры, в которой так нуждаются люди с ограниченными способностями.
Это поможет им посещать общественные места без каких-либо помех и жить полной жизнью, как и все окружающие их люди.
Видео: Пандус откидной
Спуск для колясок в подъезде как называется — основные виды и особенности
Главная » Лестницы » Спуск для колясок в подъезде как называется — основные виды и особенности
Содержание
Телескопические пандусы отличаются компактными размерами, малым весом и простой эксплуатацией.
Это металлические выдвигающиеся полозья, которые можно быстро разобрать и установить на входную и внутреннюю лестницу, при любом перепаде высоты, обеспечивая безопасный подъем или спуск. Часто конструкции этого типа используются для подъема колясок в автомобили.
Откидные
Откидной пандус для колясок ставится на любой тип лестницы. Конструктивно – это две параллельные аппарели (полозья), соединенные направляющими. Полозья прочно опираются на края ступеней, выдерживая значительный вес. Специальный механизм позволяет откинуть пандус вбок и зафиксировать его в таком положении около ограждения или стены при помощи защелки. Для изготовления полозьев применяется оцинкованная сталь или алюминий.
Складные
Телескопические
Телескопические пандусы отличаются компактными размерами, малым весом и простой эксплуатацией. Это металлические выдвигающиеся полозья, которые можно быстро разобрать и установить на входную и внутреннюю лестницу, при любом перепаде высоты, обеспечивая безопасный подъем или спуск. Часто конструкции этого типа используются для подъема колясок в автомобили.
Конструкция в собранном виде в два раза короче обычно, что одновременно с небольшим весом облегчает переноску пандуса. После установки полозья выдерживают нагрузки до 200-300 кг. Безопасность передвижения обеспечивают противоскользящее покрытие и невысокие бортики по краям аппарелей, которые не дают колесам соскользнуть с поверхности.
Эти изделия появились не так давно. Представляют собой ленту, состоящую из нескольких секций, оснащенных для взаимного соединения гибким креплением. Материал – высокопрочный сплав алюминия, применяемый для строительства самолетов. Благодаря съемным секциям и гибкому крепежу роллопандус необходимых размеров собирается в нужном месте.
Виды пандусов
Приспособления для безопасного перемещения людей с ограниченными способностями изготавливаются из высокопрочной стали. В зависимости от места монтажа подразделяются на:
- стационарные;
- мобильные.
По конструктивным особенностям и функциональности делятся на следующие типы:
- Откидные;
- Ролл-пандусы;
- Мобильные, куда входит телескопическая, переносная и рампа.
Стационарные
Капитальные постройки для средств передвижения инвалидов возводят чаще на входах в жилые или общественные здания, подземные переходы или виадуки. Стационарные в зависимости от места установки выполняют из монолитного бетона или металла. Металлические изделия состоят из двух горизонтальных полос, по бокам которых установлены ограждающие элементы, и поручней. Металлические полозья монтируются на ступени лестничных маршей.
Как выглядит стационарный пандус
Возведение железобетонных пологих конструкций с поручнями, предполагается еще на стадии создания проекта здания. Располагают пологие спуски на входе в жилые дома, магазины, аптеки, и другие общественные здания.
Откидные
Откидные металлоконструкции применяются в подъездах многоэтажных домов, где площадь лестничной клетки не рассчитана на возведение стационарного спуска. Сложенный откидной элемент не мешает прохождению жильцов по лестнице. Когда же требуется спустить или поднять средство для перемещения инвалидов или маленьких детей по лестничному маршу, аппарель опускается на ступени, после чего снова поднимается и крепится к стене или перилам на специальные петли.
Металлоконструкция, опираясь на каждую ступень лестничного марша, равномерно распределяет нагрузку от веса человека и средства передвижения. Выполняется из нержавеющей стали или прочного алюминия, оснащается ручкой и фиксатором. С помощью этих элементов полозья опускаются и крепятся к стенам или перилам. В поднятом состоянии толщина модели не превышает 4 см.
Как выглядит откидной пандус
Расстояние между полосами от 25 до 30 см. Длина полос в пределах 200 см, ширина 20 см. Полозья, соединенные между собой поперечными элементами и оснащаются бортиками с закругленными краями для предотвращения соскальзывания колес и риска получить травму ног человека, сопровождающего инвалида или управляющего детским транспортом.
Борта изделия не одинаковые по высоте. Если у внешнего ограждающего элемента высота 40 мм, то внутренний равняется 20 мм. Такие размеры подходят для транспорта инвалидов, детских трость-колясок, чемоданов, снабженные колесами малого диаметра. Внешний бортик нужен для безопасности движения, он не дает соскользнуть колесам малогабаритного транспорта.
У пандусов откидного типа следующие преимущества:
- Используются для передвижения малобильных граждан на специальных средствах;
- Устанавливаются в лестничных проемах – широких и узких;
- Малая масса и легкая установка;
- Антискользящее покрытие на полозьях исключается риск получения травмы.
Такие же откидные изделия, но специального типа используются для въезда колясочников в общественный городской транспорт.
Ролл-пандусы
Эти изделия появились не так давно. Представляют собой ленту, состоящую из нескольких секций, оснащенных для взаимного соединения гибким креплением. Материал – высокопрочный сплав алюминия, применяемый для строительства самолетов. Благодаря съемным секциям и гибкому крепежу роллопандус необходимых размеров собирается в нужном месте.
Как выглядит роллопандус
За счет использования гибкого крепления секций роллопандус собирается в рулон, который легко помещается в багажнике автомобиля или переносится вручную. Главное преимущество в том, что используется в местах, где нельзя возвести стационарное сооружение – в лестничных проемах одноэтажных и многоэтажных домов, на пересеченной местности.
Мобильные варианты
Мобильные пандусы, иначе называемые съемными, переносными или перекатными, состоят из двух отдельных металлических направляющих, обрамленных боковыми ограждающими элементами.
Направляющие устанавливают в необходимом месте для проезда инвалидного транспорта в нужное время. У подобного варианта один недостаток, который заключается в том, что нет поручней, без которых инвалид не сможет самостоятельно подняться по пологому спуску, потребуется помощь стороннего человека.
Рампы, относящиеся к мобильной группе устройств, производят в двух вариантах:
- бордюрный;
- площадка.
Встречается, хотя и редко, модель, которая имеет встроенный обогреватель, обеспечивающий безопасное движение колясочников в зимнее время.
Для многоэтажного жилого дома оптимальным вариантом станет установка металлического пандуса, который состоит из двух аппарелей, установленных параллельно. Ширина одного элемента конструкции составляет в среднем около 20 см.
Требования к устанавливаемому пандусу
Установка конструкции пандуса осуществляется только соответственно тем критериям, которые прописаны в ГОСТ Р51261 и СНиП 35-01-2001 . Вот некоторые нюансы, на которые обращается особое внимание при подготовке конструкции и ее установке:
Так как требования к установке конструкции очень строгие, то перед монтажом стоит подумать о покупке готового пандуса. Своими руками не все смогут сделать все по правилам.
Долговечность и эстетичный внешний вид пандуса для колясок играет не последнюю роль при их эксплуатации.
Нижнюю часть конструкции можно обработать лаком для защиты от воздействия влаги, рабочая поверхность покрывается олифой. Верхняя часть откидного пандуса должна обладать шершавой поверхностью, чтобы исключить излишнее скольжение детской коляски.
Нормативные требования по установке
Монтаж аппарелей для детских колясок осуществляется в строгом соответствии с установленными требованиями. К основным документам, которые регламентируют правила установки и размеры конструкции, относятся ГОСТ Р 51261 и СНиП 35-01-2001.
Внимания заслуживают следующие положения:
Какие еще требования, предусмотренные СНиП и ГОСТ, необходимо выполнить при оборудовании пандуса для колясок:
- Если пандус относится к рельсовому типу, расстояние между направляющими не должно препятствовать свободному перемещению коляски.
- При высоте подъема более 0,45 м и длине марша свыше 1,5 м конструкция также нуждается в оснащении поручнями, которые превышают размеры пандуса по длине на 30 см с обеих сторон.
- При установке двухъярусных поручней, нижний уровень расположен на высоте 60 см, верхний – 80-90 см.
Учитывая строгий регламент оборудования пандусов и наличие в ГОСТ и СНиП жестких требований к размерам конструкций, стоит рассмотреть вариант приобретения готовых изделий.
Портативные пандусы легко поддаются монтажу и демонтажу. Не доставляют особых хлопот при складывании и транспортировке. Как правило, изготавливаются они из стали или же из дюралюминия. Портативные пандусы можно подразделить на три основные группы:
Портативные пандусы
Портативные пандусы легко поддаются монтажу и демонтажу. Не доставляют особых хлопот при складывании и транспортировке. Как правило, изготавливаются они из стали или же из дюралюминия. Портативные пандусы можно подразделить на три основные группы:
- рельсовые;
- пандусы-платформы;
- для порогов.
Рассмотрим эти группы пандусов более подробно.
Рельсовые пандусы представляют собой две раздельные металлические рельсы с невысокими бортиками, по каждой из которой проезжает по одному колесу инвалидной коляски. Этот тип пандусов позволяет с лёгкостью организовать беспрепятственный проезд. Но, несмотря на это, при крутом подъёме без сопровождающего лица на нём не обойтись.
Рельсовый пандус может иметь одну или несколько секций. Раздвижной характер многосекционного пандуса, облегчает его транспортировку, с одной стороны, и даёт возможность использовать его для лестниц любой высоты, с другой.
Если пандус двухсекционный и он складывается пополам, его считают пандусом-книжкой. У такого пандуса могут иметься ручки для транспортировки, что, тем самым, преобразует его в пандус-чемодан. «Чемодан» лёгок в транспортировке, при хранении много места не занимает и, в основном, мало весит.
Также существуют и мультискладные пандусы. Они отличаются максимальной компактностью при хранении за счёт складывания в несколько раз. В разложенном состоянии такие пандусы, как правило, имеют максимальный размер.
Если порог с выступом, пандус устанавливается с обеих сторон, что обеспечивает коляске свободный заезд и съезд с него. В подобных ситуациях используются ещё и двусторонние пандусы для порогов, состоящие из трёх секций, средняя из которых перекрывает порог, а две остальные предоставляют заезд/съезд на поверхность. Единственный изъян двусторонних пандусов – это блокирование двери, что исключает возможность закрывать дверь во время их применения.
