Водяное отопление без насоса самотеком

Все однотрубные системы с вертикальными стояками требуют больше материалов при оборудовании, однако отличаются удобством и возможностью присоединения отопительных устройств отдельно к каждому стояку на всех этажах. В двухэтажных зданиях достаточно просто оборудовать систему водяного отопления без насосного устройства с горизонтально расположенной разводкой.

Чтобы активизировать процесс циркуляции, на втором этаже можно оборудовать специальный разгонный коллектор, после которого несколько контуров с горячей водой будут распределяться по второму этажу. Дополнительный контур должен опуститься на первый этаж, где он будет разделен на несколько основных веток. В некоторых случаях на первый этаж дополнительно распределяются стояки, от радиаторов, расположенных в самом конце контура.

Как устроена система отопления без насоса – варианты и способы устройства

Чтобы в построенном загородном доме можно было жить в любое время года, он нуждается в качественном отоплении. Среди большого разнообразия отопительных приборов подчас бывает сложно определиться, что именно нужно в той или иной ситуации. Одним из самых простых вариантов, которые возможно обустроить самостоятельно, является система отопления без насоса, то есть с естественным типом циркуляции теплоносителя. Именно о таком типе отопления мы и расскажем далее в материале.

В каких случаях без насоса можно обойтись

Движение теплоносителя внутри отопительного контура происходит под воздействием законов физики. Это значит, что нагреваясь, жидкость поднимается вверх, а по мере остывания – вновь опускается, обеспечивая тем самым обогрев помещения.

Более всего система отопления без циркуляционного насоса востребована именно в загородных домах и на дачах, поскольку в условиях пригорода электроснабжение не всегда бывает стабильным или отсутствует вовсе. В связи с этим оборудование отопления с принудительным типом циркуляции нецелесообразно.

Примечательно, что отопление с естественной циркуляцией теплоносителя вполне возможно обустроить самостоятельно. К тому же, такой системой очень удобно пользоваться.

Выбор труб

Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.

Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.

Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.

Строение и разновидности систем с естественным типом циркуляции

Обычно схема отопления без насоса включает перечень обязательных компонентов:

• нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
• расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
• трубы, образующие контур, по которому будет двигаться вода в системе;
• батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.

Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Приведем отличительные особенности каждого из типов отопления.

Выводы

Рассматривая вопрос, как сделать от печки водяное отопление, зашел разговор о применение различных отопительных систем. При этом, как показывает практика, печной обогрев – наиболее популярен у нас. Распространенность объясняется использованием доступных видов топлива.

Предлагаемые современные газовые или электрические агрегаты функционируют на довольно дорогих источниках. Печки с водяным отоплением – более экономичные системы, которые несложно оборудуются собственными руками, чем также гарантируется снижение затрат.

Данное отопление основано на совмещении традиционных печей, известных у нас на протяжении веков, и современных технологий. Итогом является желаемое тепло в жилых домах, к которому всегда стремился и стремится человек.

Обогреватель этого типа – это долговечность эксплуатации без зависимости от централизованных источников. При надлежащем уходе за отопительными блоками и печами можно не беспокоиться о температурном микроклимате на протяжении многих десятилетий.

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

1. Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
2. Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

1. Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
2. Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

Стоит отметить, что определяясь, как сделать отопление без насоса, учитывайте свои практические навыки, а также финансовые возможности для приобретения расходников.

Аварийные варианты

В каждой схеме обвязки обязательно должен быть предусмотрен контур на случай чрезвычайных ситуаций. В его задачу входит:

— защита от перепадов давления;

— защита от повышения температуры выше разрешенной;

— предотвращение образования влаги.

Предохранительный клапан в обвязке

В его задачу как раз входит сброс избыточного давления из системы. Монтируется он на выходе из котла отдельно или в составе группы безопасности.

Аварийный теплообменник в системе подключения котла на твердом топливе

Его задача максимально ответственна – предотвратить перегрев как котла, так и системы в общем. Случиться перегрев может по 2м причинам:

— в котел загрузили слишком много топлива. полученное тепло превысило потребность.

— отключили электричество и насос перестал работать.

Для нормальной работы этого контура также необходима установка датчика температуры с клапаном и узла охлаждения в трубу подачи воды в котел. Как только температура теплоносителя превысит максимально разрешенную, датчик сигнализирует об этом и провоцирует открытие клапана.

После срабатывания клапана вода начинает заполнять узел охлаждения, снижая температуру основного теплоносителя.

Вспомогательный контур отопления твердотопливного котла

Один из вариантов по охлаждению системы. Особенность его состоит в том, что потребуется подсоединить накопительный бак для контура ГВС.

Работать эта схема будет следующим образом: в обычном штатном режиме насос будет работать, создавая определенное давление. Оно будет препятствовать включению в работу вспомогательного контура. Но как только электричество отключат, насос прекратит работу, давление пропадет, вступит в работу запасной контур.

Итог: температура воды в системе понизится до нужного значения.

Оговоримся сразу, что эта схема подойдет для системы отопления абсолютно любого типа !

Этот смеситель поддерживает наименьшую температуру теплоносителя на входе в котел, чтобы на стенах прибора не образовывался конденсат. о чем мы говорили в самом начале статьи. Таким образом в твердотопливном котле это один из наиболее необходимых узлов!

Устанавливается смеситель на трубе обратной подачи, используя байпас.

Если температура в обратной трубе будет низкой (ниже установленного значения), то термосмеситель обеспечит приток горячей воды.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.

В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

• специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
• клапан для выпуска пара в систему отопления;
• трубопровод;
• отопительные радиаторы.

Обратите внимание, что паровой тип отопительной системы эксплуатируется в условиях очень высоких температур, поэтому применять пластиковые трубы для выполнения трубопровода категорически нельзя.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.

Как правильно монтировать отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил.

В целом схема установки выглядит так:

• Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
• Далее устанавливают теплогенератор, то есть выбранный котел.
• Монтируют расширительный бак.
• Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
• Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
• Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.

Обратите внимание на некоторые нюансы:

1. Котел должен быть расположен в самой нижней точке системы.
2. Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
3. Поворотов в трубопроводе должно быть как можно меньше.
4. Для повышения эффективности отопления необходимы трубы с большим диаметром.

Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.

Источник статьи: https://teplospec.com/montazh-remont/kak-ustroena-sistema-otopleniya-bez-nasosa-varianty-i-sposoby-ustroystva.html

Рекомендации по монтажу своими руками

Для прокладки основных линий естественной циркуляции лучше использовать полипропиленовые или стальные трубы. Причина – большой диаметр, полиэтилен Ø40 мм и больше стоит слишком дорого. Радиаторные подводки делаем из любого удобного материала.

Совет. При сборке самотечной сети отопления из металлопластика не ставьте компрессионные фитинги – они сильно уменьшают внутренний проход.

Как правильно сделать разводку и выдержать все уклоны:

После нанесения разметки пробейте отверстия в перегородках, вырежьте борозды под скрытую прокладку. Затем проверьте трассы еще раз, внесите корректировки и приступайте к монтажу. Соблюдайте тот же порядок: сначала закрепите батареи, потом кладите трубы в сторону топочной. Установите расширительный бачок со сливным патрубком.

Самотечная сеть трубопроводов заполняется без проблем, краны Маевского трогать не нужно. Просто медленно закачивайте воду через кран подпитки в нижней точке, весь воздух уйдет в открытый бачок. Если после прогрева какой-либо радиатор остается холодным, воспользуйтесь ручным воздухоотводчиком.

Самотечная система отопления с естественной циркуляцией – расчеты, уклоны, виды

Для частных загородных домов и дач, часто устанавливается система отопления с естественной циркуляцией теплоносителя. Данное решение имеет свои положительные и отрицательные стороны. Схему выполняют четырьмя различными способами.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

Простой монтаж и обслуживание.

Отсутствие необходимости в установке дополнительного оборудования.

• Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т. п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:

Тип и диаметр труб, используемых для водяного контура.

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.

Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.

Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.

Газогенераторные печи

Газогенераторные печи имеют целый ряд отличительных особенностей:

• Экономичность. На одной закладке топлива печь работает около 12 часов.
• Компактные размеры.
• Высокий КПД — около 85%.
• Возможность регулировки интенсивности горения.
• Возможность применения разных видов топлива.
• Простота подключения водяного контура.

Казалось бы, выбор в пользу газогенераторных печей очевиден. Но прежде чем устанавливать подобную модель, нужно оценить еще ряд нюансов:

• Существенные требования к обустройству дымохода.
• Высокая вероятность образования конденсата на стенах дымохода.
• Ручная регулировка, к которой нужно привыкнуть. Только в этом случае можно достичь всех вышеперечисленных преимуществ.
• Можно использовать разные виды топлива, но есть ряд требований, несоблюдение которых может привести к ухудшению качества отопления.

Однотрубное отопление без насоса

Содержание

1. Принцип работы системы с естественной циркуляцией
2. Виды систем отопления с гравитационной циркуляцией
3. Закрытая система с самотечной циркуляцией
4. Открытая система с самотечной циркуляцией
5. Однотрубная система с самоциркуляцией
6. Двухтрубная система с самоциркуляцией
7. Как правильно сделать водяное отопление с естественной циркуляцией
8. Какой уклон труб нужен при самотечной циркуляции
9. Какие трубы применяют для монтажа
10. Какого диаметра должны быть трубы при циркуляции без насоса
11. Какой розлив лучше сделать – нижний или верхний
12. Какой теплоноситель лучше для систем с самоциркуляцией
13. Какое отопление лучше выбрать – естественное или принудительное?
14. В каких случаях без насоса можно обойтись
15. Строение и разновидности систем с естественным типом циркуляции
16. Отопление с водой в качестве теплоносителя
17. Паровой тип отопления
18. Как правильно монтировать отопление
19. Дополнительные возможности однотрубной системы отопления
20. Однотрубная схема отопления
21. Виды разводки комплекса отопления «Ленинградка»
22. Негативные стороны однотрубной системы отопления
23. Сущность монтажа однотрубной системы своими руками
24. Еще по этой теме на нашем сайте:
25. Система отопления Ленинградка работает без насоса — схемы и фото : 2 комментария

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Принцип работы системы с естественной циркуляцией

• Простой монтаж и обслуживание.
• Отсутствие необходимости в установке дополнительного оборудования.
• Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

• Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
• Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

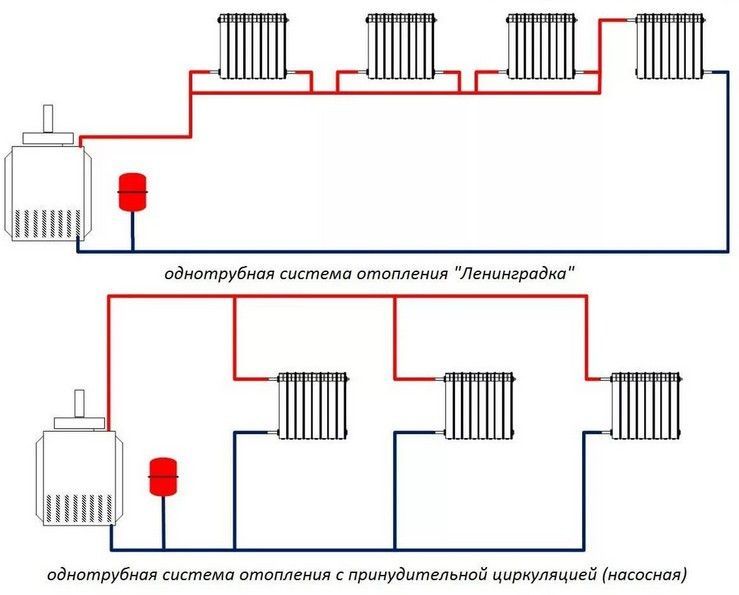

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Как правильно сделать водяное отопление с естественной циркуляцией

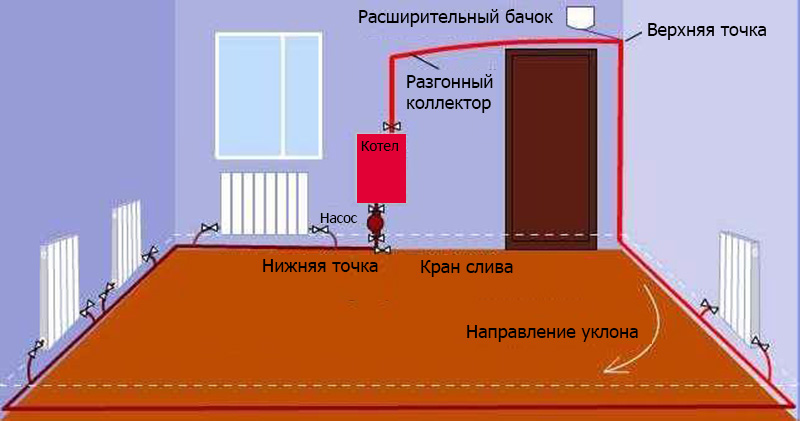

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

• Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
• Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
• Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
• Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса

Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:

• Подсчитывается потребность помещения в тепловой энергии. К полученному результату добавляют около 20%.
• СНиП указывает соотношение тепловой мощности к внутреннему сечению трубы. Высчитываем по приведенным формулам сечение трубопровода. Чтобы не выполнять сложные вычисления, стоит воспользоваться он-лайн калькулятором.
• Диаметр труб системы с естественной циркуляцией должен быть подобран согласно теплотехническим расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению расходов на отопление. На ширину сечения влияет тип используемого материала. Так, стальные трубы не должны быть уже 50 мм. в диаметре.

Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.

Какой розлив лучше сделать – нижний или верхний

Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.

Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.

Какой теплоноситель лучше для систем с самоциркуляцией

Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.

За использование незамерзающей жидкости, в качестве довода можно привести два довода:

1. Высокая текучесть материала, улучшающая циркуляцию.
2. Способность сохранять текучесть при достижении -10°С, -15°С.

Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

Какое отопление лучше выбрать – естественное или принудительное?

Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.

Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:

• Начало работы – система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50°С. Это необходимо, чтобы вода расширилась в объеме. При подключении к насосу, жидкость двигается по водяному контуру сразу после включения.
• Падение мощности отопительных приборов при естественной циркуляции теплоносителя по мере отдаленности от котла. Даже при грамотно собранной схеме, разница температуры составляет порядка 5°С.
• Влияние воздуха – основной причиной отсутствия циркуляции является завоздушивание части водяного контура. Воздух в системе отопления может образовываться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин. Чтобы продавить систему, приходится включать котел на максимальную мощность, что приводит к существенным затратам.
• Отопление двухэтажного дома при естественной циркуляции теплоносителя затруднено по причине существующих препятствий для движения жидкости.
• Относительно регуляции нагрева, самоциркулирующие системы также уступают контурам, подключенным к насосам. Современное циркуляционное оборудование подключается к комнатным термостатам, что обеспечивает точность теплоотдачи и нагрев температуры в помещении с погрешностью до 1°С. Установка терморегуляторов допускается и в схемах с самоциркуляцией, но погрешность настроек составит 3-5°С.

Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.

Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.

Чтобы в построенном загородном доме можно было жить в любое время года, он нуждается в качественном отоплении. Среди большого разнообразия отопительных приборов подчас бывает сложно определиться, что именно нужно в той или иной ситуации. Одним из самых простых вариантов, которые возможно обустроить самостоятельно, является система отопления без насоса, то есть с естественным типом циркуляции теплоносителя. Именно о таком типе отопления мы и расскажем далее в материале.

В каких случаях без насоса можно обойтись

Движение теплоносителя внутри отопительного контура происходит под воздействием законов физики. Это значит, что нагреваясь, жидкость поднимается вверх, а по мере остывания – вновь опускается, обеспечивая тем самым обогрев помещения.

Более всего система отопления без циркуляционного насоса востребована именно в загородных домах и на дачах, поскольку в условиях пригорода электроснабжение не всегда бывает стабильным или отсутствует вовсе. В связи с этим оборудование отопления с принудительным типом циркуляции нецелесообразно.

Примечательно, что отопление с естественной циркуляцией теплоносителя вполне возможно обустроить самостоятельно. К тому же, такой системой очень удобно пользоваться.

Строение и разновидности систем с естественным типом циркуляции

Обычно схема отопления без насоса включает перечень обязательных компонентов:

• нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
• расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
• трубы, образующие контур, по которому будет двигаться вода в системе;
• батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.

Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Приведем отличительные особенности каждого из типов отопления.

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

1. Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
2. Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

1. Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
2. Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

Стоит отметить, что определяясь, как сделать отопление без насоса, учитывайте свои практические навыки, а также финансовые возможности для приобретения расходников.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.

В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

• специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
• клапан для выпуска пара в систему отопления;
• трубопровод;
• отопительные радиаторы.

Обратите внимание, что паровой тип отопительной системы эксплуатируется в условиях очень высоких температур, поэтому применять пластиковые трубы для выполнения трубопровода категорически нельзя.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.

Как правильно монтировать отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил.

В целом схема установки выглядит так:

• Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
• Далее устанавливают теплогенератор, то есть выбранный котел.
• Монтируют расширительный бак.
• Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
• Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
• Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.

Обратите внимание на некоторые нюансы:

1. Котел должен быть расположен в самой нижней точке системы.
2. Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
3. Поворотов в трубопроводе должно быть как можно меньше.
4. Для повышения эффективности отопления необходимы трубы с большим диаметром.

Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.

Комплекс отопления «Ленинградка» был разработан во время существования СССР.

Популярность этой системы не падает со временем. Залогом актуальности Ленинградки является простой монтаж.

Тепло проходит по всему зданию благодаря своим компонентам: котел, трубы, и радиатор отопления.
Значимые преимущества Ленинградки:

• Минимальные затраты на оборудование.
• Простота монтажа.
• Прокладка труб в любом месте.
• Наличие подключения нескольких котлов для отопления.
• Мобильность отопления дачного и садового домов.
• Безопасность.
• Возможность установки системы «теплого пола».

Труба обогрева прокладывается со стороны внешней стены зданий. Суть: взять здание в кольцо.

Подобная схема подключения работает в определенной последовательности. Температура воды в обратной связи будет ниже, чем в подающей трубе. Система однотрубной Ленинградки позволяет создавать эффективные системы обогрева в одноэтажных и двухэтажных домах.

Дополнительные возможности однотрубной системы отопления

Однотрубный комплекс по стандартам может быть оснащен регулятором, клапаном, и вентилем для баланса. Элементы позволяют улучшать уровень обогрева помещений. Схема отопления Ленинградка контролирует температуру и экономит затраты теплоты. Ограничивается теплоотдача в неиспользуемых помещениях.

Регулируются отдельные отопительные приборы, не меняя температурного режима.

Установка циркуляционного насоса и вентиля на каждую батарею обеспечивает контроль системы отопления Ленинградка без насоса.

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в систему отопления добавляются элементы:

• Радиаторные контроллеры.
• Терморегуляторы.
• Балансирующие вентили.
• Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Это происходит независимо от других устройств. Оптимальным вариантом станет включение схемы байпасных вентилей в систему отопления.

Виды разводки комплекса отопления «Ленинградка»

Обеспечение теплоизоляции труб увеличивает эффективность работы общей системы отопления. Второе качество – отсутствие перегрева конструкции пола.

Монтаж существует в двух вариантах:

• Горизонтальная система. Предполагается объединение всех батарей в единую схему, подключенную к стояку. Система монтируется внутрь пола, и присутствует в напольном покрытии. Батареи расположены на одинаковом уровне. Происходит обеспечение хорошего нагрева помещения.
• Вертикальная система. Затрудняет ведение учета потребления тепла в многоэтажных домах. Оптимальный вариант для частного сектора.

Фото системы отопления Ленинградка представлены в этой статье. Конструктивный подход к схеме определяет особенности:

• Трубопровод устанавливается по всему периметру помещения.
• Внедрение в систему отопления расширительного бака.

Негативные стороны однотрубной системы отопления

Внимание уделяется не только достоинствам комплекса отопления, но и недостаткам:

• Теплоноситель распределяется неравномерно при использовании схемы естественной циркуляции. Радиаторы в дальней комнате оснащаются дополнительными секциями.
• Использование горизонтальной разводки труб не позволит установить «теплый пол».
• Увеличение давления теплоносителя.

Сущность монтажа однотрубной системы своими руками

Принцип установки системы отопления Ленинградка без насоса:

• Прокладывание магистрали происходит в границах размеров помещения.
• Врезание добавочной вертикальной трубы.
• Происходит размещение бака для увеличения давления воды.

При установке однотрубной системы своими руками учитываются навыки и владение сварочным аппаратом.

В системе обогрева присутствует различная плотность жидкости. Горячая вода попадает в радиатор, и вытесняет холодную воду.

Большинство людей поддерживают схему отопления Ленинградка. Это обусловлено простотой установки. Использование однотрубной системы обогрева позволит сэкономить денежные средства и массу личного времени.

Еще по этой теме на нашем сайте:

Какие бывают системы отопления многоквартирного дома – схемы

Системы отопления большинства многоэтажных домов в нашей стране, как правило, подключены к ТЭЦ или центральной котельной, то есть являются централизованными. В зависимости от того, каким.

Двухтрубная система отопления многоэтажного дома — схема, устройство, балансировка, опрессовка

Система отопления – одна из обязательных составляющих дома. Без отопления никак. Отопительная система используется как в частных домах, так и в высоких многоквартирных.

Схема отопления двухэтажного дома с естественной циркуляцией — система отопления самотеком

Самотечная система отопления двухэтажного дома является единственным выходом в условиях, когда отсутствуют газ и электричество. Естественно, подобных проблем в современном мире просто не существует. Однако.

Схема отопления частного дома с принудительной циркуляцией

Для того чтобы в частном доме можно было находиться целый год и чувствовать себя при этом комфортно и уютно, нужно позаботиться о его отоплении. Оптимальная.

Система отопления Ленинградка работает без насоса — схемы и фото : 2 комментария

Ленинградка, пожалуй, самая простая схема отопления – можно делать в любом частном доме.

Да, ленинградку собирать проще всего. А кто говорит, что это неэффективная система отопления, то просто НЕ УМЕЕТ ЕЕ ГОТОВИТЬ 🙂 🙂 🙂

Рециркуляция горячей воды без насоса

Горячая вода имеет меньшую плотность, чем холодная, что делает ее более плавучей. В этом смысле он будет плавать на более прохладной воде. Он вытеснит более холодную воду, которая затем опустится — потому что она плотнее. Это может превратиться в бесконечный цикл, приводимый в движение горячей водой в вашем водонагревателе. Все, что требуется для работы этого контура, — это чтобы водонагреватель находился ниже приборов, к которым вы хотите подать горячую воду, и чтобы была небольшая «помощь» для повышения производительности контура. Эта помощь заключается в том, что обратная труба из удаленного места меньше, чем подающая труба. Таким образом, если вы проложите трубу диаметром ¾ дюйма к удаленному месту, вы затем проведете трубу диаметром ½ дюйма обратно к водонагревателю. Сторона подачи выходит из верхней горячей стороны резервуара и возвращается в нижнюю часть резервуара к тройнику, установленному на сливном отверстии резервуара.

Много лет назад я нашел некоторую информацию о том, что последние 10 футов или около того должны были быть неизолированными, чтобы петля функционировала. Вы можете забыть эту информацию сейчас. Петля перезапускается идеально (немедленно), даже если все линии сильно изолированы. Я почти уверен, что это связано с перепадами давления, создаваемыми большими и меньшими трубами. Вероятно, есть способы дальнейшей настройки системы, но для практических целей нам не нужно разбираться во всем этом с научной точки зрения. Оставлю нюансы гикам.

Эта «термосифонная система» идеальна, когда у вас есть водонагреватель в подвале и удаленная раковина, к которой вы хотите «немедленно» подать горячую воду. Раковины и другие приспособления, которые находятся далеко от водонагревателя, могут тратить много воды впустую, пока человек ждет, пока туда доберется горячая вода. Конечно, иметь горячую воду там сразу будет стоить вам немного. Бесплатных обедов нет.

В прошлом я писал в блоге о том, как просто это можно сделать, но этот пост прояснит часть информации в этом посте. Также будет показано, как можно настроить систему для подачи горячей воды, в то же время поддерживая температуру воды в контуре, достаточно высокую, чтобы препятствовать росту бактерий.

Поскольку потребность в горячей воде минимальна, пока мы спим, не было бы неплохо установить в системе таймер, чтобы мы могли периодически останавливать циркуляцию? Пока вода не застаивается, бактерии, как правило, не представляют проблемы. Большинство систем с настоящей помпой имеют таймеры, которые можно настроить таким образом, чтобы помпа работала только тогда, когда вы этого хотите. То же самое можно сделать с пассивной или термосифонной системой. Это можно сделать, установив электронный клапан, управляемый таймером — конечно, тогда он не такой пассивный, как был. Эти низковольтные клапаны можно эксплуатировать за копейки в год, и они очень эффективны. Клапан нормально закрыт, и для его открытия требуется питание. Сокращая количество «открытого времени», мы можем еще больше уменьшить количество копеек.

Таймер и трансформатор, электронный клапан, датчик Ниппель теплоуловителя, используемый в качестве «обратного клапана» на возврате в бак

Одной из сложных проблем термосифонной системы является наличие в доме светильников, петля. Это может произойти с устройствами, которые находятся на одном уровне с водонагревателем (ванные и прачечные на уровне подвала и т. д.). Когда вы запускаете горячую воду в эти приборы, вы не только останавливаете работу термосифонного контура, который обслуживает удаленное место, но вы даже можете запустить поток в обратном направлении. Когда он реверсируется, вы можете получить очень горячую воду со дна резервуара, направляющуюся в удаленное место, а затем очень холодную воду, поскольку холодная вода подается в нижнюю часть резервуара. Эту проблему можно решить, установив датчик, который может определить, когда горячая вода подается другими приборами. Датчик представляет собой переключатель «открыть при подъеме», который замыкается, когда температура снова падает. Когда датчик закрывается (поскольку температура воды после использования начинает падать), клапан открывается и позволяет термосифону снова функционировать.

Также отмечу, что на петле не должно быть никаких светильников ни до, ни после самой дальней точки. Все, что находится в петле, должно оторваться от конца петли, иначе те перепады давления, о которых я говорил, снова станут проблемой.

Общая идея суперизоляции труб — реальность непредвиденных последствий.

Еще одним ключевым компонентом успешной работы термосифонного контура является суперизоляция труб, идущих к удаленному местоположению, чтобы трубы сохраняли тепло в течение значительного периода времени, в то время как другие точки использования могут держать клапан закрытым или когда таймер запрограммирован на закрытие клапана (например, ночью). (Подробнее о моей кривой обучения суперизоляции труб позже. ) Это также было бы чрезвычайно полезно для систем с насосами. Это также означает, что петля не обязательно должна работать все время в течение дня — возможно, она работает ½ времени — опять же, еще больше уменьшая эти копейки. Чем более горячими могут быть эти трубы, тем меньше возвращающаяся вода будет вызывать зажигание водонагревателя, чтобы нагреть его до нужной температуры.

Любая система рециркуляции воды заставит ваш водонагреватель включаться чаще, но из-за большего запаса воды с более высокой температурой водонагреватель вряд ли будет работать так долго, даже если он будет работать немного чаще. Насколько эффективной будет система, зависит от стоимости воды, затрат на электроэнергию, типа водонагревателя и от того, насколько хорошо у вас будет изоляция. У газовых водонагревателей есть преимущества из-за более быстрой скорости восстановления, но это можно легко компенсировать с помощью электрического водонагревателя, который намного легче изолировать. На самом деле невозможно изолировать газовый водонагреватель до уровней, которые может обеспечить электрический водонагреватель. Я не говорю о добавлении тонкой и бессмысленной изоляции из стекловолокна вокруг бака, я говорю о добавлении значительных 3-6 дюймов пены с высоким R вокруг нагревателя. Несколько лет назад я прибавил 2″ к своему — следующий обогреватель получит больше.

Жесткая изоляция из пенопласта, установленная вокруг бака

Что касается аргумента о том, что некоторые производители аннулируют гарантию, если вы добавите изоляцию, это может быть риск, на который стоит пойти. Кого волнует, если добавление изоляции сокращает срок службы водонагревателя, если изоляция сэкономила вам сотни долларов на затратах на электроэнергию. Я, например, хотел бы понять, почему добавление изоляции сокращает срок службы нагревателя. Я предполагаю, что все точки доступа, заводская табличка, предупреждающие этикетки, слив, TPRV и т. д. остаются доступными. Отсутствие изоляции резервуаров, вероятно, больше связано с этими более поздними проблемами, чем со сроком службы резервуара.

Большинство водонагревателей, даже отвечающих современным энергетическим требованиям, на самом деле имеют незначительное количество изоляции вокруг себя — обычно не более R-8–R-14.

Здесь все становится еще сложнее. Мы хотим, чтобы наша вода в кранах контролировалась до температуры ниже 120 градусов по Фаренгейту, чтобы предотвратить ошпаривание. Проблема с этой температурой заключается в том, что она идеальна для роста бактерий, в том числе бактерий Legionella. Обычно рекомендуется поддерживать температуру резервуара на уровне 140 градусов по Фаренгейту, чтобы контролировать рост бактерий в нагревателе. Если температура вашего аквариума составляет 120 градусов по Фаренгейту в течение недели, когда вы уехали в отпуск, вы фактически создали потенциальный инкубатор. Некоторые власти считают, что бактериальные инфекции, вызванные водонагревателями, значительно занижены.

Решением является установка термостатического смесительного клапана.

Я считаю хорошей идеей установить его у водонагревателя, чтобы вся подаваемая вода после этого момента имела безопасную температуру. Клапан разбавляет горячую воду до того значения, которое вы отрегулируете на регулирующем клапане — где-то между 112 и 120 градусами по Фаренгейту, как правило, будет удовлетворительно. Некоторые люди настаивают на том, чтобы вода в посудомоечной машине была более горячей, чем в посудомоечной машине, и в этом случае вы можете захотеть использовать горячую воду перед смесительным клапаном для этого прибора. Однако большинство современных посудомоечных машин повышают температуру воды в посудомоечной машине, и поэтому это может быть не так необходимо, как может показаться.

Датчик температуры и термостатический смесительный клапан

В моем собственном доме у меня есть смесительный клапан на водонагревателе, который охватывает обе ванные комнаты (верхний и нижний) и прачечную (нижний). В конце длинного контура рециркуляции для кухни есть еще один смесительный клапан.

В некотором смысле вы можете думать о контуре рециркуляции как о простом продолжении водонагревателя — оба они представляют собой очень горячую воду для контроля роста бактерий, а два смесительных клапана защищают воду от ожогов.

А как насчет затрат на хранение всей этой воды при таких высоких температурах?

Имейте в виду, что я уже говорил о бесплатных обедах. Дополнительные затраты, связанные с потреблением энергии для поддержания нагревателей при более высокой температуре, могут быть легко компенсированы за счет суперизоляции резервуаров для хранения, возможно, даже уменьшения размера необходимого резервуара или, по крайней мере, наличия большего количества доступной горячей воды для разбавления для использования в приборах. Что более затратно: содержать 80-галлонный бак при 112-120 градусах по Фаренгейту или 50-галлонный при 135-140 градусах по Фаренгейту? Опять же, я позволю вундеркиндам изучить этот вопрос. Но суть в том, что резервуар защищен от роста бактерий, а соответствующая температура на приборах достигается за счет смесительных клапанов.

Ожидание экономии большого количества энергии и безопасного горячего водоснабжения в наших домах может быть в лучшем случае компромиссом.

Примечание по суперизоляции труб горячей воды контура рециркуляции.

В моем случае я решил проложить как подающий, так и обратный контур близко друг к другу, при этом каждая линия была традиционно обернута пенопластовой изоляцией труб – примерно R-4. Две трубы были пропущены внутри 7-дюймового металлического воздуховода, который я затем заполнил монтажной пеной, как в «Great Stuff». Я собрал трубу в секции по 3 фута и по мере сборки распылял пену внутри трубы. На каждом отрезке трубы было просверлено четыре отверстия диаметром ¼ дюйма для распыления пены в трубу. Я мог заглянуть в открытый конец трубы, чтобы проследить, как она наполняется. Мой участок трубы составляет 44 фута. НА ЭТО НУЖНО МНОГО БАНОК ПЕНЫ! И сейчас мы находимся на «кривой обучения». По сути, это сводится к незнанию того, что пена для распыления в баллончике требует воздуха и влажности для отверждения — без этих ингредиентов пена для распыления ВОЗВРАЩАЕТСЯ В ЖИДКОСТЬ!

Труба открылась, чтобы показать беспорядок

Whodathunkit! Итак, теперь у меня было 44 фута воздуховода с жидкой кашей на дне, и мне пришлось начинать все сначала. Используя все эти отверстия диаметром ¼ дюйма в качестве направляющего отверстия, я просверлил отверстия диаметром 2-1/8 дюйма с помощью кольцевой пилы по всей длине. Через эти большие отверстия я мог затем нанести пену для распыления по всей длине, добавляя понемногу каждый день. Это дало пене возможность вылечиться воздухом вокруг нее. Мне интересно, как часто это случалось с другими людьми, когда они думали, что успешно изолируют полость, когда на самом деле она просто снова превращалась в жидкость.

Если бы мне пришлось делать это снова, я бы построил большую коробку вокруг труб и изолировал ее целлюлозным волокном за небольшую часть стоимости.

Чарльз Бьюэлл, Инспекция недвижимости в Сиэтле

Если вам понравился этот пост и вы хотите получать уведомления о новых сообщениях в моем блоге, подпишитесь по электронной почте в маленьком поле справа. Я обещаю НЕ рассылать спам по электронной почте

Все о водонагревателях с тепловым насосом

Кондиционеры. Мини-сплиты. Холодильники. Все они представляют собой тепловые насосы, устройства, работающие по принципу физики: тепло всегда передает свою энергию более холодной среде. Среда может быть твердой, жидкой или газообразной.

Например, когда более теплый воздух внутри холодильника проходит через змеевики труб, заполненные холодным хладагентом, хладагент забирает тепло у воздуха. Прокачиваемый через компрессор хладагент сжимается, затем перекачивается во второй змеевик, где тепло рассеивается в более холодном воздухе в задней части холодильника. Продолжая движение по контуру, теперь более холодный хладагент расширяется, что снижает его температуру. Вентилятор циркулирует более холодный воздух внутри холодильника, теперь хладагент снова может поглощать тепло, и цикл повторяется.

Как работает водонагреватель с тепловым насосом?

В водонагревателе с тепловым насосом, также известном как гибридный водонагреватель, используется тот же процесс, но в обратном порядке. Вентилятор в верхней части блока всасывает воздух через испаритель, представляющий собой серию трубок, заполненных хладагентом.

Испаритель действует как осушитель, выдувая более холодный и сухой воздух обратно в помещение. Тепло окружающего воздуха места расположения водонагревателя (подвал, подсобное помещение, гараж) передается хладагенту, который прокачивается через компрессор для повышения его давления и температуры.

Затем нагретый хладагент проходит через змеевик, обернутый вокруг резервуара для воды, и передает свое тепло воде. Теперь охладившись, хладагент возвращается в испаритель, где цикл начинается снова. Гибридные водонагреватели названы так потому, что они также имеют элементы резервного электрического сопротивления, как и обычные водонагреватели, которые можно использовать для увеличения количества горячей воды, если ваши потребности превышают ваши поставки.

Поскольку гибридный водонагреватель работает с низковольтными вентиляторами и компрессорами, он потребляет примерно треть электроэнергии по сравнению с традиционным электрическим водонагревателем. Большинству, если не всем, гибридам присваивается рейтинг Energy Star за их энергоэффективность.

Как и обычные водонагреватели, доступны гибриды с емкостью от 40 до 80 галлонов. Большинство из них оснащены интеллектуальными элементами управления с поддержкой Wi-Fi, которые позволяют планировать пиковые периоды использования или продолжительные простои. Они также могут быть синхронизированы с приложением для телефона, чтобы, если вы собираетесь в отпуск, вы могли сообщить им, когда вернетесь домой, чтобы у вас было много горячей воды, когда вы вернетесь.

Вы также можете контролировать потребление воды и энергии с помощью приложения. Производители предлагают на гибриды более длительный гарантийный срок (10 лет), чем у обычных водонагревателей (обычно 6 лет). Многие модели более высокого класса предлагают возможность обнаружения утечек и автоматического отключения, поэтому вы можете предотвратить возможные наводнения.

Пока все хорошо. Так почему же он есть не в каждом доме?

Стоимость гибридного водонагревателя

Одной из проблем гибридов является их первоначальная стоимость. Вы можете купить традиционный электрический водонагреватель на 50 галлонов примерно за 500 долларов, тогда как гибридный водонагреватель на 50 галлонов может стоить 1500 долларов или больше. Хорошей новостью является то, что спонсируемые государством скидки и федеральные налоговые льготы могут помочь снизить стоимость. Здесь вы можете узнать, какие продукты имеют рейтинг Energy-Star, а также скидки/поощрения.

Вы также сэкономите деньги, потому что прибор окупит себя за счет экономии энергии за относительно короткий период времени. По данным Energystar.gov, среднегодовая стоимость эксплуатации обычного электрического водонагревателя объемом 50 галлонов составляет 436 долларов. Среднегодовые затраты на эксплуатацию гибридного водонагревателя объемом 50 галлонов составляют 122 доллара, поэтому за три года типичное домашнее хозяйство сэкономит почти 1000 долларов на счетах за электроэнергию.

Водонагреватели с тепловым насосом: установка и обслуживание

Установка гибрида аналогична установке обычного водонагревателя — он подключается к линиям горячей и холодной воды и сети 220 вольт, но он должен быть размещен в помещении площадью не менее 1000 кубических футов с постоянным диапазон температур от 40 до 90 градусов по Фаренгейту. Гибриды по-прежнему будут работать в более прохладном месте, но, поскольку им придется работать больше, они не будут работать так эффективно. И, при необходимости, их можно установить в меньшем пространстве, если в помещении есть жалюзийные двери, обеспечивающие циркуляцию воздуха из большего пространства.

В более холодном климате гибриды лучше всего работают, если их поместить в помещение с печью или котлом, где они могут использовать тепло, выделяемое печью или котлом. В дополнение к требованиям к пространству и температуре окружающей среды, они также должны быть подключены к дренажу для удаления конденсата, возникающего в результате осушения. В зависимости от местоположения агрегату может потребоваться помощь насоса для отвода конденсата, чтобы направить воду в подходящий слив.

Как и обычные модели, гибриды нуждаются в регулярном обслуживании: их баки следует промывать раз в год, а аноды (нагревательные элементы) проверять на наличие коррозии. Многие гибриды также имеют воздушный фильтр, который необходимо очищать или заменять ежегодно.
