Как и чем заделать откосы со стороны улицы – Блог Stroyremontiruy
Часто мастера по установке стеклопакетов «забывают» про откосы с улицы, ограничиваясь их запениванием. Хозяевам приходится самим штукатурить щели между профилем окна и плоскостью откоса. Как правильно это сделать, чтобы окно не продувалось с улицы и работу не приходилось переделывать несколько раз в год? Об этом в статье.
Выбираем штукатурку
Работы, скажем честно, немного, но сделать её надо, иначе влага доберётся до внутреннего откоса, а это потенциальная опасность появления в комнате грибка. Почему мастера по установке окон забывают про откосы со стороны улицы? Всё просто – одни устанавливают окна, другие делают откосы. Если со стороны комнаты пластик, то его ставят и «оконщики», а вот со штукатуркой они работать не любят.
Первое правило при выборе материала – нельзя для наружных откосов использовать гипсовую штукатурку. Никакую и никогда. Проблема гипса в том, что он боится влаги – втягивает влажность в себя и при перепадах температуры рассыпается.
Для работы используют штукатурку:
- Фасадную,
- Тайфун Мастер,
- Известковую с добавлением цемента.
В редких случаях щели откосов забивают плиточным клеем, но штукатурка лучше. В магазине спросите, можно ли использовать материал на фасаде и почитайте состав – если есть гипс, то штукатурка в пролёте.
Оптимальный вариант готовая сухая смесь типа Тайфун Мастер. Она, кроме цемента и извести, содержит полимерные добавки, которые делают смесь пластичной и устойчивой к перепадам температуры. Стоит копейки, служит годами.
Что касается расхода, то в среднем на наружный откос одного пластикового окна требуется 2-3 кг.
Заделываем щели
Штукатурят наружный откос не всегда, но запенивают его постоянно. Перед работой надо обрезать излишки пены так, чтобы глубина шва между профилем окна и откосом была 1-2 см. Обрезать пену можно малярным ножом или металлическим шпателем.
После обрезки пены желательно прогрунтовать щель, так как со стороны улицы, как правило, старая штукатурка с высокой абсорбцией. Если сэкономить на грунте, то свежая штукатурка отвалится на горе хозяевам.
Обрезаете пену, промазываете кисточкой, смоченной в грунте, шов и замешиваете штукатурную смесь. Консистенция максимально густая, шов надо не столько штукатурить, сколько забивать раствором. Замешивайте штукатурку в пластиковой ёмкости, наносите раствор с помощью основного и вспомогательного шпателей. Основной имеет длину 20-25 см, на нём вы держите запас раствора, чтобы каждый раз не бегать к ведру со смесью, вспомогательным забиваются швы. Ширина второго шпателя 5-8 см, больше не надо, работать неудобно.
Забивайте шов откоса от окна к улице по горизонтали, снимайте излишки смеси вертикальным движением по шву. Старайтесь раствор максимально вдавливать в щель, она должны внутри заполнить все пустоты.

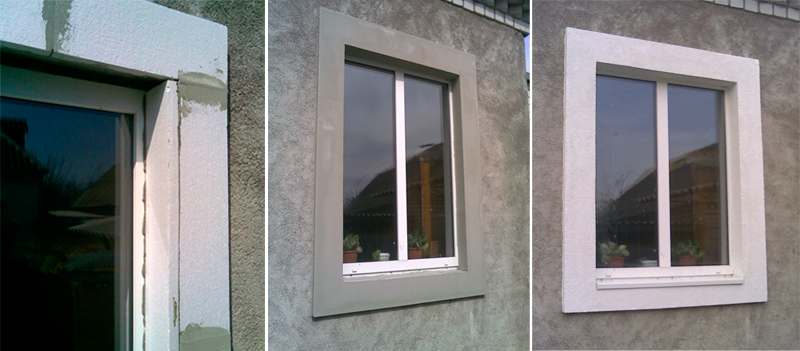

Финиш
Время высыхания фасадной штукатурки при нормальной погоде 24 часа, но лучше ориентироваться на цвет раствора – по мере высыхания он светлеет. После полного высыхания откос прокрашивается фасадным акрилом, если хотите идеальный откос, то сначала отшпаклюйте его фасадной шпаклёвкой, затем прокрасьте.
Людям далёким от высоких эстетических ценностей советуем заштукатурить щель откоса и забыть о ней. Сильно бросаться в глаза она не будет ни со стороны улицы, ни из квартиры.
Ответы на вопросы
Можно ли использовать для наружных откосов плиточный клей?
Можно, но для этого учитывайте два правила – клей должен быть морозостойким, а толщина откоса до 2 см. Более толстый слой без армирования даст трещины.
Подойдёт ли откосов со стороны фасада обычная штукатурка?
Что вы имеете в виду под словом «обычная»? Если это классика жанра – известково-цементная смесь, то добавьте в неё 5-10% цемента и проблем не будет.
Надо ли утеплять откосы снаружи?
Если окна ставили с соблюдением технологии, то утепление идёт по периметру окна изнутри. Если окна продувает, то достаточно сделать отмазку откоса с улицы, утопив профиль в растворе на 1 см. Полноценного утепления снаружи не сделать.
Как сделать наружные откосы для пластиковых окон своими руками
Отделка дома снаружи – сложный процесс, состоящий из множества нюансов.
Окно – одна из важных составляющих. Здесь важна не только эстетика, но и практическая сторона:
защита от сквозняков, высоких и низких температур. Как сделать откосы на окнах с улицы?
Об этом важно знать всем, кто недавно поставил пластиковые стеклопакеты или просто собирается улучшить
качество своего жилища.
Откос для пластиковых окон снаружи: зачем это нужно?
Некоторые хозяева, поменяв стеклопакеты, забывают или откладывают на потом важный элемент – откос снаружи.
Большинство фирм, которые производят свой монтаж, включают в работу внутреннюю отделку.
После работы со стороны комнаты все смотрится эстетично, проем защищен от продувания накладкой из ПВХ, под ним
– слой монтажной пены.
Внутри красиво и надежно, но как обстоит дело с уличной стороны? Причины, по которым необходимо наружное
обустройство:
Фирма-исполнитель, устанавливающая окно ПВХ в дом, может недостаточно хорошо сделать герметизацию оконного
периметра в месте соединения со стеной.Зимой это легко заметить по сквозняку. Нет, со стеклопакетом все в
порядке – проблема в откосе! Для того, чтобы ее решить, не обязательно переделывать внутреннюю работу
– нужно просто установить наружное утепление.Даже если внутри все сделано идеально, остается нерешенным вопрос с монтажной пеной.
Дело в том, что улица – это место, для которого этот материал мало предназначен – его нужно закрыть материалом:
штукатуркой, пластиком, металлом и т.п. Только так он будет защищен от постепенного разрушения
под воздействием УФ-лучей.Необходима защита не только от холода и солнца, но и от воды. Если откос оставить не заделанным, например,
с осени до весны, то внутрь щелей попадет влага – на морозе она расширится, окно может пострадать
– щелевые отверстия станут больше.Привлекательный вид. Фасад дома будет выглядеть намного эстетичнее, если закрыть неприглядные щели.
Чем сделать откос: учимся штукатурить
Традиционный и недорогой вариант, которым можно обработать окно – это штукатурка. Улица – сторона,
для которой она отлично подходит по всем характеристикам. Этапы:
Срежьте остатки монтажной пены, которые выступают с наружной стороны, сметите пыль веником.
Зашпаклюйте все щели или используйте пену для заполнения щелей, зазоров, углублений, срежьте выступающие излишки.
Начните с подоконника: зашпаклюйте все снизу, саморезами прикрепите подоконник.
По бокам и сверху установите специальные маячки из пластика или металла, на гипс, с интервалом в 30 см.
Строительной смесью или обычной штукатуркой создайте новый откос – на раму он должен заходить на 10 мм.
Для нанесения используйте металлический шпатель. Штукатурная смесь должна закрывать маячки.Зашлифуйте поверхность наждачной бумагой, после высыхания.
Если штукатурите окно впервые, купите готовую строительную смесь белого цвета. Ее не нужно будет красить и удобнее класть.
Наружный откос: отделка своими руками с помощью пластика
Основной материал работы – панель из ПВХ, или сэндвич. Пошаговая инструкция:
Очистите стену с улицы, срежьте пену, заделайте щели.
Установите подоконник – установка такая же, как и в предыдущем случае.
Возьмите пластиковый профиль формы «П», прикрутите его к раме саморезами по металлу.
Для того, чтобы закрепить наружный финишный профиль, монтируйте специальную фиксирующую ленту.
На стену нанесите полоску из монтажной пены – она будет утеплителем.
Выкроенный и обрезанный на нужную длину пластиковый откос вставьте в профили.
Вариант подходит для новичков – не нужно ждать засыхания раствора и выравнивать.
Металлический откос
Планки из металла сложно прикрепить сразу к стене не получится. Правильный способ – это установка обрешетки
из деревянных планок. Зафиксируйте их с помощью саморезов в стене, толщина каждой планки – около трех сантиметров.
Металлические листы закрепите на полученных «пеньках». Для этого потребуются саморезы с прессшайбой.
Внутреннюю пустоту между стеной и металлом заполните строительной пеной или пеноизолом (жидким пенопластом).
Некоторые советуют использовать для этого минеральную вату – не лучший вариант, т.к. она слеживается и накапливает влагу.
Гипсокартон
Выбирайте специальные водостойкие ГКЛ, т.к. область нашей работы – улица.
Обычный гипсовый картон под воздействием воды быстро разрушится. Процесс подготовки такой же, монтаж аналогичен ПВХ-панелям.
Разница – гипсокартон тяжелее пластика, поэтому крепить его нужно более основательно.
Для того, чтобы прикрепить ГКЛ к раме, нужно прикрутить деревянные планки или П-образный и финишный профили.
Для страховки помимо саморезов можно использовать клей, предназначенный для работы с этим материалом.
По окончании откосы шпаклюются, покрываются краской.
Материалы существуют разные: выбирайте свой вариант, исходя собственных навыков или бюджетных возможностей.
Наиболее дешевым будет оштукатуривание, дорогим – отделка металлом.
