Как сделать ось для прицепа: виды, как сделать своими руками

Как сделать ось для легкового прицепа своими руками

Обычное авто плохо приспособлено для транспортировки тяжёлых и габаритных грузов, поэтому часто возникает необходимость в использовании прицепа. Покупка такого устройства позволяет решить множество проблем, но для умельцев гораздо более предпочтительным вариантом является сборка прицепа своими силами. Стоимость самодельного прицепа может оказаться в разы меньше заводского. Сегодня мы поговорим об одной из важных компонентов конструкции прицепа для легкового авто – его оси.

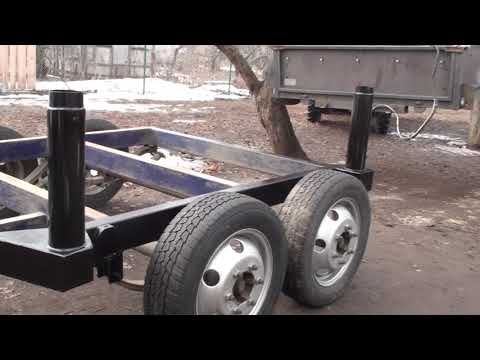

Самодельный прицеп

Варианты конструкций

Приступая к сборке прицепа, нужно заранее приготовиться к тому, что придётся изрядно поработать над её осью, и в частности, над отдельными её компонентами – амортизаторами, пружинами, ступицами. Если всё получится, то такой прицеп, независимо от типа используемой подвески, будет не хуже заводского.

В принципе никто не мешает приобрести готовую ось, но самостоятельная сборка обойдётся дешевле, к тому же вы получите представление о том, из чего состоит эта деталь и как она работает.

Строго говоря, если рассматривать ось как элемент подвески, то это обычная труба. Она, в зависимости от сечения, бывает круглой и квадратной. С точки зрения прочности на изгиб у двух труб с одинаковой толщиной стенок и площадью сечения квадратная окажется лучше, но поскольку здесь необходимо учитывать и такие характеристики, как обтекаемость, трубы с квадратным сечением, как правило, не используют.

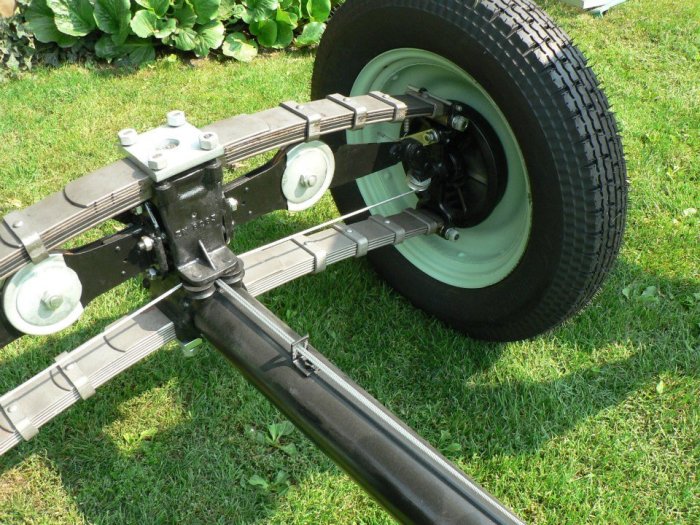

Ось прицепа

Если говорить о готовых изделиях, то они обычно идут вместе со ступицей, а часто – с тормозами. При сборке оси для прицепа своими руками нужно учесть, что ступицы бывают двух разновидностей:

  • блочная;
  • ромашка.

Блок-ступица считается более надёжной и долговечной, при этом и стоит она дороже. Устройство ромашки долее простое, соответственно, и ремонтопригодность у такой ступицы выше. Замена ступиц не предусматривает их разборки, что, в общем-то, не так уж плохо, поскольку упрощает замену вышедшего из строя узла, облегчая техническое обслуживание прицепа.

Привариваем струпицы к трубе

Способ крепления ступиц к оси – приваривание или прикручивание. С точки зрения надёжности сварная конструкция определённо лучше, но если во главу угла ставить простоту ремонта, то замена сборной ступицы выполняется на порядок проще.

Прицепы, предназначенные для грузовиков, часто снабжают поворотной осью. Такая конструкция, оснащённая поворотным шкворнем, обеспечивает вращение моста прицепа по вертикальной оси. На легковых автомобилях такая подвижность в большинстве случаев не требуется.

С амортизационной точки зрения конструкции подвесок бывают торсионными или рессорными.

Торсионный и рессорный прицепы — сравнение

Торсионные модели в настоящее время достаточно востребованы, что объясняется следующими достоинствами:

  • долговечностью;
  • простотой эксплуатации;
  • отсутствием необходимости применения амортизаторов;
  • компактностью размеров и небольшой массой;
  • уменьшением свободного пространства между рамой прицепа и осью.

Подвеска торсионного типа относится к независимым разновидностям, такая конструкция соединяется с рамой жёстко. Состоит она из пустотелой многоугольной трубы, внутри которой размещается такая же, но меньшего диаметра, а пространство между ними заполняется резиновыми прокладками в виде жгутов, обеспечивая неподвижность внутреннего вала, к которому крепится колесо.

Торсионные подвески не следует использовать, если предполагается эксплуатация прицепа в жёстких условиях, но для города и асфальтированных дорог это идеальное решение.

Рессорные подвески характеризуются повышенной устойчивостью к серьёзным нагрузкам, поскольку обеспечивают увеличенную длину хода, если сравнивать с торсионным вариантом. Недостаток такого решения – за рессорами нужно ухаживать чаще, но и ремонтопригодность у них выше, чем у торсионных аналогов.

Как собрать ось для легкового прицепа своими руками

Если вы добрались до этапа изготовления оси, то можно предположить, что рама и колёса у вас уже имеются. Рассмотрим, как сделать из этого набора полноценную ось для автоприцепа. Примерный алгоритм действий:

  • выбираем балку. Круглую или с квадратным сечением – не столь важно. Главное, чтобы она была требуемых размеров и выполнена из качественного металла – в противном случае долго она не проходит;
  • второй шаг – соединение ступичной оси, на которой монтируется ступица, с нашей балкой или трубой. Желательно, чтобы ступичная труба на несколько миллиметров входила внутрь основной – такая конструкция будет крепче. С этой точки зрения труба круглого сечения будет предпочтительнее. Способ их соединения – сварка или крепёж болтами. Сварка надёжнее, но в случае возникновения проблем демонтировать ступичную ось уже вряд ли удастся;
  • если автоприцеп – одноосный, то существует правило, согласно которому она устанавливается на расстоянии от заднего борта, составляющем 40% от длины прицепа;
  • замеры места для размещения оси следует производить с максимально возможной точностью;
  • чтобы облегчить монтаж, переверните прицеп днищем вверх, убедитесь, что вам не будут мешать в работе свисающие шпиндели;
  • на месте установки оси тщательно зачистите поверхность рамы от загрязнений, измерьте и поделите пополам расстояние между втулками, все контрольные точки пометьте маркером;
  • ось соединяется с рамой посредством точечной сварки, которая наносится по всей длине контактирующих поверхностей.

На этом можно считать процесс завершённым – вам останется только смонтировать колёса и борта. Что касается типа подвески, то здесь как мы уже отмечали, можно использовать оба варианта, рессорную или торсионную. Впрочем, многие умельцы ставят на самодельный прицеп подвеску пружинно-амортизационного типа, чтобы обеспечить автоприцепу более мягкий ход. Нужно ли это излишество прицепу, который будет перевозить исключительно грузы – решать вам, учтите только, что такая конструкция гораздо сложнее в монтаже и потребует больших усилий по уходу.

Ось в сборке готова

Обычно двух вышеперечисленных разновидностей подвески вполне достаточно для обеспечения достаточных ходовых качеств автомобильного прицепа.

Если заморочиться с изготовлением грузового придатка к автомобилю не хочется или не получается, можно приобрести готовый заводской прицеп (можно посоветовать изделия «Крепыш», «Спутник», МЗСА, «Кремень» и др.).

Как сделать ось для прицепа


Даже несамоходные транспортные средства как полноценные участники движения могут стать причиной аварий, поэтому главная задача водителя – обеспечить безопасность конструкции своего автопоезда. Почему же тогда так часто в сети обсуждают тему, как сделать ось для прицепа своими руками?

Для этого может быть несколько причин, и первая из них – желание произвести так называемый тюнинг трейлера, некое улучшение конструкции, например, повысить грузоподъемность прицепной платформы. Иногда мастера начинают самостоятельно изготавливать ось после поломок, хотя такая важная часть, сделанная своими руками, является причиной изменения конструкции и требует официального оформления.

Но если водителя не пугает перспектива проходить техническую экспертизу и повторная регистрация буксируемой платформы, он начинает составлять план, как сделать ось для легкового прицепа.

Прежде всего, надо разобраться с тем, какие бывают виды осей для прицепа, и выбрать такой вариант, который станет оптимальным и наиболее безопасным.

  • Ступицы.

  • Амортизаторы.

  • Пружины.


Если все необходимые детали изготовлены с соблюдением стандартов качества, то прицепная платформа будет вам служить долго и не потребует ремонта.

Собственно ось прицепа представляет собой трубу либо квадратного, либо круглого сечения. При равных параметрах толщины металла квадратные трубы более прочные, чем круглые, и для того, чтобы их изогнуть, потребуется применить более значительные усилия.

Ступицы обязательно покупают готовые, они также выпускаются двух видов:

  • блок-ступица;

  • ступица-ромашка.


Стоимость ромашки более демократичная, с ней также доступнее ремонт в случае поломок, однако блок-ступицы прочнее и надежнее, служат значительно дольше, хотя ценник у них заметно выше.

Монтаж ступиц производят с помощью сварки или прикручивают болтами. Эксперты советуют делать выбор в пользу сборной конструкции, которая обеспечивает наиболее доступные варианты ремонта и обслуживания.

Подвеска прицепа

Эта важная деталь торсионной или рессорной, обе модели могут иметь тормоза, могут не иметь таковых. Специалисты часто рекомендуют торсионную подвеску, так как она проще в использовании, легче по весу, долговечна.

Итак, когда все элементы подготовлены, приступаем к сборке конструкции.

  1. К балке присоединяем ступичную ось таким образом, чтобы она вошла внутрь трубы на несколько миллиметров. Производим сварку или крепеж болтами. И так с обеих сторон трубы.

  2. На ось монтируем подвеску.

  3. Как правило, ось легкового прицепа монтируют на расстоянии 40% всей длины буксируемой платформы.

  4. Делаем замеры и отмечаем место крепления оси.

  5. Монтировать удобнее сверху, поэтому надо перевернуть прицеп.

  6. Чтобы такая ответственная работа, как сделать ось для прицепа, была произведена успешно, тщательно проверьте замеры и выбор места монтажа оси.

  7. Монтаж оси с рамой осуществляется методом точечной сварки по всей длине контакта элементов конструкции.

Таким образом монтаж изготовленной самостоятельно оси завершен. Однако нужно много раз подумать, чтобы браться за такое дело. Проще и безопаснее купить новый прицеп с такими параметрами, которые вас устраивают.

Пользуйтесь качественной и надежной техникой, берегите здоровье – свое и других участников движения!

Trailer Sauce :: Изготовление осей для прицепов

ПРИМЕЧАНИЕ . Изготовление собственных осей должно производиться только опытным сварщиком, оснащенным сверхмощным промышленным сварочным аппаратом. Чтобы прочность и целостность оси не были нарушены, требуется хорошее проплавление сварного шва без пористости и подрезов. Если у вас есть какие-либо сомнения в своих навыках, доверьте сборку мостов профессионалам, плохо изготовленные и плохо сваренные оси могут стать причиной несчастных случаев и гибели людей.

Детали и материалы для оси прицепа

Выбор правильного типа ступицы и шпинделя для полной массы вашего прицепа относительно прост, хотя необходимо соблюдать осторожность, чтобы получить наилучшее возможное качество для всех компонентов из типа стали шпинделя, и качественные литые ступицы, фирменные подшипники, уплотнения морского класса и качественные колесные проушины и гайки. У большинства поставщиков есть собственные фирменные ступицы и шпиндели, а также указанная номинальная нагрузка.

Ступицы и шпиндели подвергаются экстремальным дорожным условиям, перегруженным прицепам, воде, пыли и всему остальному, что выбрасывается с дороги, поэтому приобретение комплекта втулок и шпинделей самого высокого качества, которое вы можете себе позволить, обеспечит вам долгую и безотказную работу с прицепом. .

Ищите качественные фирменные подшипники, которые вам подходят. Timken, SKF & NTN, NSK, Koyo, INA и FAG входят в число лучших производителей и обычно изготавливаются в Европе или Японии. Держитесь подальше от подшипников без штампа или маркировки производителя.

То же самое относится и к уплотнениям: предотвращение попадания воды и пыли внутрь, а также предотвращение попадания смазки из ступиц и подшипников является приоритетом для предотвращения выхода подшипников из строя. Как минимум, должны быть установлены двух- или трехкромочные уплотнения.

Сталь шпинделя варьируется от низкосортной низкоуглеродистой стали до высокопрочной среднепрочной стали, такой как AISI 1045, и бывает сплошной круглой и квадратной формы. Высокопрочные стали не идеальны для шпинделей, поскольку они не обладают гибкостью, чтобы выдерживать нагрузки, воздействующие на прицеп. Наряду с вашими подшипниками проверьте качество стали шпинделя, и если поставщик не может сказать вам, какой она марки, обратитесь в другое место.

Диаметры/ширина задней части шпинделя (круглые и квадратные) для стандартных прицепов варьируются от 1 3/4 дюйма (3500 фунтов) до 2 1/4 дюйма (5200 фунтов). Доступны меньшие и большие размеры.

Если вы сами свариваете оси, найти подходящую трубу оси или гнездо для поворотных осей без ущерба для прочности и точности может быть непросто.

Материал трубы оси

Оси с прямой балкой



Для круглых осей диаметром 1 3/4 дюйма (1,75 дюйма) нельзя пройти мимо хорошего куска трубопроводной трубы диаметром 1 1/2 дюйма сортамента 80. Общий диаметр 1,90 дюймов с толщиной стенки около 0,2 дюйма. Отрезанную по длине трубу нужно будет отправить в механический цех для внутренней расточки, чтобы она соответствовала оси, но при этом значительно сокращается время, необходимое для настройки осей для правильной работы.

1 3/4″ тяжелая труба ERW также может быть использована, хотя вокруг цапфы будет зазор, который необходимо будет выровнять, чтобы ось располагалась по центру – см. подробные сведения о методах сборки оси ниже

Круглые цапфы обычно привариваются к подходит квадратное полое сечение (SHS) и 2 x 2 x 1/4 дюйма.

Найти подходящий материал оси для круглых и квадратных осей 2 1/4 дюйма немного сложнее, и большинство людей используют поворотную цапфу этого размера в ступенчатой/накладной установке поверх оси 2 1/2 дюйма x 2 1/2 дюйма. x 1/4″ SHS или тяжелее.

Накладные и опускаемые оси



Для осей на 3500 фунтов наиболее распространенным материалом для трубы оси является 2 x 2 x 1/4 дюйма SHS (квадратная полая секция). Для тяжелых осей 2 1/ Рекомендуется сечение 2″ x 2 1/2″ x 1/4″ или больше, а в некоторых случаях можно использовать секции 2″ x 3″ или больше RHS (прямоугольная полая секция).

Опускаемые оси могут быть изготовлены из толстых трубопроводов/паровых труб, но их сборка и сварка требуют много времени.

Установка оси и сборка

Существует несколько относительно простых способов настройки шпинделей для точного, точного и прямолинейного вращения, если вы не используете обработанную трубу/трубу.

Ось с прямой балкой

Метод с прокладками — один из самых простых, и его можно выполнить практически в любой домашней мастерской. В этом методе используются прокладки, установленные вокруг шпинделя, чтобы центрировать его внутри трубы оси. Щелкните здесь, чтобы перейти на страницу метода шиммирования.

Метод сварки и машин также является простым методом, который требует создания шпинделя с помощью сварки, прежде чем он будет обработан до нужного размера для трубы оси. Щелкните здесь, чтобы перейти на страницу сварки и оборудования.

Накладные/ступенчатые оси

Для получения информации о быстром и простом построении накладных или ступенчатых осей нажмите здесь — Строительные накладные/ступенчатые оси

Для получения информации об измерении осей — нажмите здесь.

Оси строительных прицепов

Сборка оси прицепа

Сборка оси с прямой балкой — метод подкладки

Вернуться к началу

Соберите свою собственную ось с помощью этих наборов для самостоятельной сборки


Том Спенсер

Мы поняли. Вы любите пачкать руки проектом «сделай сам». Здесь, в The Trailer Parts Outlet, нам нравится собирать комплекты, чтобы сделать вашу жизнь немного проще. Не нужно беспокоиться о том, чтобы отправить обратно несоответствующие детали или понять, что вам нужно что-то, чего у вас нет. Мы понимаем, что ваше время ценно, и мы хотим помочь вам максимально использовать его.

Независимо от того, какую грузоподъемность прицепа вы перевозите, вы можете найти материалы, необходимые для сборки собственной оси. Давайте рассмотрим некоторые из ваших вариантов.

Зачем создавать собственную ось?

Эти комплекты для сборки осей можно использовать, если вы собираете собственный прицеп с нуля. Вы также можете использовать их для замены существующих осей прицепа. Оси прицепов изнашиваются каждые два-три года. Помните, что эти времена являются приблизительными и меняются в зависимости от того, насколько интенсивно используется ваш прицеп, а также от того, хранится ли он снаружи. Учитывайте также, были ли мосты в контакте с агрессивной морской водой или дорожной солью. Вы должны поддерживать свои оси свежими и в отличном состоянии, заменяя свои задолго до этого. Это важно для вашей собственной безопасности и других автомобилистов на дороге.

Какие комплекты осей прицепа входят в комплект | Внутри набора «Сделай сам»: комплект оси для прицепа

Если вы хотите собрать ось для прицепа самостоятельно, в этих наборах вы найдете все необходимое. Давайте взглянем на то, что находится внутри этого набора осей для прицепа весом 2000 фунтов, для примера — емкость 2k.

Вот полный список всего, что входит в этот комплект:

  • (1) Ось прицепа 2k Dexter — (только балка 2000 фунтов)
  • (1) Комплект для обслуживания натяжного моста прицепа 2000 фунтов — грузоподъемность 2 кг
    • (2) Комплект подшипников 2k (грузоподъемность 2000 фунтов)
      • Внутренний подшипник-L44649 1,063 внутр. диаметр
      • Наружный подшипник-L44649 1,063 внутр. диаметр
      • Двухкромочное уплотнение для консистентной смазки-10-60 1,987 Н.Д. 1,5 В.Д.
      • Внутреннее и внешнее кольцо-L44610 1,980 Н.Д.
      • Масленка 2k
      • 2k Консистентная смазка
    • (2) концентратор 2k
    • (1) Тюбик с высокотемпературной смазкой для осей
    • (8) Конусные колесные гайки
    • (2) Гайка шпинделя
    • (2) Стопор гайки шпинделя
    • (2) Dшайба
    • (2) Замковый орех

Мы тщательно отобрали эти детали для сборки мостов и даже протестировали их, чтобы убедиться, что этот комплект предлагает первоклассный опыт сборки мостов.
