Как сделать опрыскиватель тракторный навесной своими руками: навесной самодельный тракторный (на трактор), как сделать своими руками, схема, фото, видео работы

Содержание

навесной самодельный тракторный (на трактор), как сделать своими руками, схема, фото, видео работы

Автор Никита Степанович На чтение 5 мин.

Содержание

  1. Зачем нужен опрыскиватель
  2. Виды конструкций и принцип действия
  3. Преимущества и недостатки самодельного устройства
  4. Создание своими руками
  5. Расходники и инструменты
  6. Схема и сборка
  7. Монтаж на тракторе
  8. Лучшие фирмы опрыскивателей

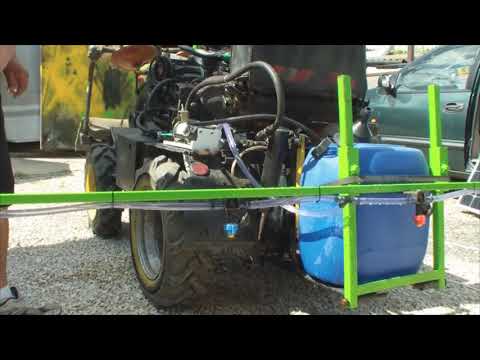

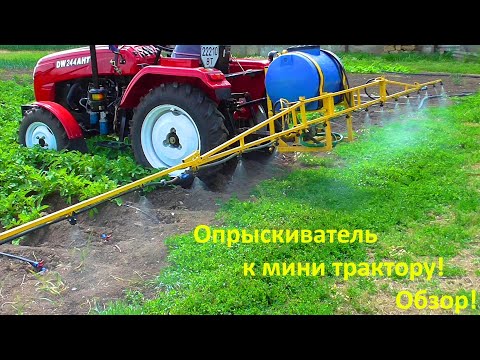

Опрыскиватель на минитракторе упрощает выполнение полива полей веществами против вредителей. В зависимости от поставленной задачи такие устройства различаются конструкцией, объемом и способом прикрепления к сельхозмашине. Можно купить профессиональный агрегат или сделать его самостоятельно из подручных средств.

Зачем нужен опрыскиватель

Навесной инструмент, использующийся для обработки культур пестицидами, называется опрыскивателем. Иногда его применяют для полива грядок, если долго не было дождей. Благодаря низкому центру тяжести прицепное устройство может удерживать равновесие при езде на любом рельефе местности.

Также опрыскиватель используется для подкормки корневых систем навозом, однако в таких моделях устанавливаются другие трубы.

Виды конструкций и принцип действия

Конструкция состоит из нескольких основных деталей — рамы, шасси, гидравлики и бака, содержащего жидкости. Последний всегда ставят в задней части машины. Распыление бывает струйным или в виде дождя. Есть 3 типа конструкций:

  1. Опрыскиватель, поставленный на тракторную навеску. Его ставят на саму машину, однако из-за этого ограничен рабочий объем (не больше 800 л). Устройство может обработать линии шириной до 18 м. Данный вариант пользуется спросом в небольших или труднодоступных хозяйствах, потому что основными преимуществами являются компактность и подвижность. А из недостатков можно выделить только низкую производительность из-за того, что приходится часто пополнять бак.
  2. Прицепное приспособление. Область применения — поля больше 1 тыс. га. Оно отличается от предыдущего вида тем, что здесь опрыскиватель нужно прицеплять к трактору. Рабочий объем достигает 2-3 тыс. л, однако водителю необходимо постоянно контролировать машину, т.к. она легко застревает в грязи и с трудом перемещается по неровному рельефу.
  3. Самоходная машина. Это профессиональное и дорогое оборудование, специализирующееся на разбрызгивании пестицидов и воды. Используется только на больших плантациях (площадью от 1,5 тыс. га). Имеет максимальную производительность, но своими руками сделать прибор почти невозможно из-за сложности конструкции.

К сильным сторонам самодельного оборудования можно отнести возможность настроить машину для использования в условиях местности, приспособить бак под потребности фермы (объем, рабочие вещества и т.д.).

Производство не потребует много денег, потому что опрыскиватель комплектуется деталями из стандартных автомагазинов. Также устройство:

  • легко регулируется по ширине, что позволяет использовать технику для обработки полей с разной частотой рядов;
  • быстро ремонтируется, т.к. конструкция отличается простотой и долговечностью;
  • можно использовать с сельхозтехникой любого типа.

Из недостатков выделяется:

  1. Потребность в частом ремонте и замене деталей.
  2. Необходимость перед каждой поездкой проверять дно, т.к. из-за дешевых материалов оно портится под воздействием коррозии.

Создание своими руками

Изготовление техники своими руками для защиты полей от вредителей не требует специальных знаний и приспособлений. Хватит стандартных инструментов. Процесс займет 2-3 дня.

Расходники и инструменты

Мастеру понадобится ряд деталей:

  1. Емкость. Ею может выступить пластиковая или деревянная бочка, но лучше выбрать металлический бак.
  2. Толстые трубы с прямоугольным сечением.
  3. Маленькая трубка из поливинилхлорида.
  4. Железные уголки для монтажа.
  5. Электрический насос.

Схема и сборка

Схемам и чертежам из интернета не стоит доверять, потому что неизвестен автор, его компетентность. Рекомендуется ознакомиться с документами профессионального оборудования.

Процесс сборки выглядит следующим образом:

  1. Сначала сваривается рама из стальных уголков. Конструкцию необходимо дополнить трубками со сделанными в них отверстиями для разбрызгивания жидкости.
  2. Устанавливается емкость для веществ. Ее необходимо прикрепить толстыми болтами, чтобы бак держался крепко.
  3. Внутри резервуара остается подсоединить электрический насос.

При желании можно сделать штангу самодельного оборудования подвижной, что позволит проще и быстрее настраивать полив. Для ее производства необходимо взять винт, который используется в домкрате легкового автомобиля.

Управление будет осуществляться с помощью гидравлики.

Монтаж на тракторе

Монтаж готового инструмента на сельхозтехнику не займет больше 5 минут. К площадке в задней части трактора болтами или путем сварки прикрепляется бак. Рекомендуется использовать первый вариант, т.к. в таком случае будет проще ремонтировать агрегат.

Лучшие фирмы опрыскивателей

Каждая из компаний производит технику для отдельной местности, особого климата и т.д. Например, для российских полей хорошо подходят машины отечественного разработчика «Заря». От зарубежных аналогов они отличаются бюджетностью, долговечностью. Среди других преимуществ можно выделить наличие:

  1. Системы стабилизации, что позволяет работать на высокой скорости.
  2. 4-ступенчатой системы фильтрации веществ.
  3. Технологии окраски, защищающей металл от появления ржавчины.
  4. Механизма для постоянного перемешивания жидкости.

Еще одной хорошей и разрекламированной в СМИ компанией является Jarmet. Она находится в Польше. Выпускает машины для химической обработки грядок и распыления жидких удобрений. Они снабжаются системой фильтрации (property protection), дополнительной емкостью для мытья рук, регулятором штанги оборудования с ручным или гидравлическим механизмом.

Из фирм, занимающихся самоходными опрыскивателями, выделяются:

  1. Buhler-Versatile. Модель SX280 обладает вспомогательными штангами, имеет собственное программное обеспечение для упрощения обработки полей, а также автопилот. В машине используется мощный двигатель, соответствующий американскому стандарту по выбросу опасных веществ Tier 4. Транспорт поставляется с железными и полиуретановыми баками.
  2. Case IH. Популярностью пользуется модель «Патриот», оборудованная системой стабилизации. Применяется подвеска, подстраивающаяся под изменения рельефа. Максимальная скорость достигает 48 км в час, а бак вмещает не больше 4500 тыс. л.

Оборудование в данных фирмах продается в розницу и оптом. В последнем случае предлагается скидка (10-30%).

Читайте также:

Оцените автора

Опрыскиватели для тракторов — своими руками, классификация


В число наиболее распространенного навесного оборудования для трактора входит опрыскиватель. Это приспособление просто незаменимо в регионах с жарким климатом, ведь именно от его наличия во многом зависит урожайность на участке. Те мене менее, стоимость некоторых моделей опрыскивателей достаточно высока, что не позволяет приобрести их любому желающему. В таком случае можно сделать самодельное приспособление, которое практически ничем не будет уступать своим заводским аналогам.

На современном рынке можно встретить широкий ассортимент опрыскивателей. Все они поддаются определенным классификациям. Наиболее важная из них – это метод установки на трактор.

По этому фактору оборудование делится на следующие виды:

  • опрыскиватели, устанавливаемые на навеску штатного шасси трактора – объем таких конструкции составляет от 400 до 800 литров. Опрыскиватель навесной для трактора способен на обработку полосы, шириной от 12 до 18 метров. Основные достоинства такого оборудования кроются в компактности и маневренности. В числе его минусов следует выделить невысокую производительность;
  • опрыскиватели, которые соединяются с трактором посредством прицепных приспособлений – в число этих приспособлений входят прицепные конструкции. Основная область их применения – опрыскивание химическими веществами участков, площадь которых составляет до 1 тыс. га. При работе ширину захватываемой полосы можно регулировать в диапазоне от 12 до 36 м. Бак для заливки химических веществ составляет 2–4 м3. Прицепные опрыскиватели пользуются самым большим спросом при обработке крупных сельскохозяйственных угодий на территории стран восточной Европы;
  • самоходные опрыскиватели –в  эту группу входит крупногабаритное и очень дорогостоящее оборудование, получившее высокий спрос на плантациях в странах западной Европы и Америки. Сфера применения таких комплексов – территории, площадью от 1 тыс. га.

Помимо способа установки на трактор, опрыскиватели также разделяются между собой по объему встроенных резервуаров.

По этому фактору оборудование делится на такие виды:

  • сверхмалые опрыскиватели – приспособления этого типа  укомплектованы баками, емкостью не более 5 л;
  • малые опрыскиватели –а комплектацию таких конструкций входят баки, емкостью от 75 до 100 л;
  • средние опрыскиватели –в их комплектацию входят баки, емкостью от 100 до 200 л;
  • большие опрыскиватели – оборудуются резервуарами, емкостью от 200 л.

Для работы с тракторами чаще всего используются конструкции последних двух типов. Немного реже для эксплуатации сельскохозяйственных машин применяются менее габаритные опрыскиватели, но лишь в том случае, если планируется обработка среднего участка с небольшой шириной междурядий.

Содержание

  • 1 Преимущества изготовления самодельного навесного опрыскивателя
  • 2 Как сделать самодельный опрыскиватель на тракор своими руками?

Преимущества изготовления самодельного навесного опрыскивателя

Изготовление опрыскивателя для трактора своими руками дает фермеру ряд преимуществ.

 К ним относится:

  • возможность сделать оборудование разных форм и размеров для эксплуатации в тех, или иных условиях;
  • возможность оборудовать приспособление резервуарами разных объемов и форм;
  • при изготовлении опрыскивателя его можно комплектовать деталями с разных материалов;
  • сделанное своими руками оборудование можно регулировать по ширине, что позволит использовать его для обработки участков с разной шириной междурядий;
  • опрыскиватель можно оснастить распылителями разной производительности;
  • самодельное оборудование можно использовать, как для распыления воды, так и для обработки кустов средствами против вредителей;
  • оборудование можно сделать составным, что позволит сохранить место при хранении и транспортировке;
  • для работы с изготовленным опрыскивателем можно использовать, как магазинные модели тракторов, так и самодельные трактора из ГАЗ;
  • сделанный своими руками опрыскиватель обладает наиболее простой конструкцией, что значительно упрощает его ремонт;
  • самодельную конструкцию можно подключать, как с ВОМ трактора, так и к его сцепному механизму.

Помимо всех перечисленных достоинств, опрыскиватель на трактор обладает еще одним важным преимуществом – низкой себестоимостью. При этом по своим характеристикам оборудование практически ничем не уступает своим заводским аналогам.

Как сделать самодельный опрыскиватель на тракор своими руками?

Чтобы опрыскиватель на минитрактор получился максимально производительным и надежным, следует тщательно подготовиться и строго придерживаться правильного порядка действий.

Для работы понадобится:

  • емкость из стали, объемом от 200 до 300 литров;
  • несколько труб с круглым сечением;
  • металлический уголок, который потребуется для сборки рамы;
  • электрический насос, работающим под напряжением в 12 В.

Дальнейший порядок действий при сборке выглядит следующим образом:

  1. Для начала нужно сварить раму из уголка. Полученную конструкцию потребуется дополнить трубами с предварительно установленными на них распылителями жидкости;
  2. далее на раме потребуется расположить и надежно закрепить емкость для заливания жидкости;
  3. Внутри резервуара нужно поставить насос;
  4. Готовый опрыскиватель понадобится установить на трактор. При этом, привод на используемый насос должен идти от вала отбора мощности, предусмотренного в конструкции трактора. Более детально об изготовлении самодельного навесного опрыскивателя расскажет видео.

При необходимости штангу для самодельного распылителя на трактор можно изготовить подвижной – это даст возможность настроить полив под те, или иные условия. С целью изготовления такой штанги можно воспользоваться винтом, взятым от домкрата легковой машины. Управление такой конструкцией будет осуществляться посредством гидравлики, предусмотренной в базовой конструкции трактора.

Изготовленные таким способом опрыскиватели навесные тракторные способны успешно обрабатывать огородах, площадью от 10 до 20 соток. При помощи раздвижной штанги ширину обработки можно регулировать, что позволит использовать конструкцию для работы на участке с разной шириной междурядий.








Вам может также понравиться:

Как собрать штангу опрыскивателя своими руками — Мастер опрыскивателя

Штанга опрыскивателя — эффективный инструмент для равномерного и точного нанесения пестицидов на поверхность. Если у вас уже есть точечный опрыскиватель или опрыскиватель на салазках, вы можете сами сделать штангу и вывести опрыскивание на новый уровень.

При минимальных вложениях вы можете собрать своими руками универсальную штангу для опрыскивания, которую можно использовать для квадроцикла, вездехода, косилки, грузовика или садового трактора. Это довольно простая настройка, которая не занимает много времени, и вы можете сделать это с помощью всего нескольких инструментов. Тем не менее, есть некоторые ключевые аспекты, которые вы хотите сделать правильно, так что давайте сразу к ним.

Выбор правильного типа штанги для вашего опрыскивателя

Существует два основных типа штанг: обычные и без штанги. В этой статье мы рассмотрим, как я построил простую обычную штангу опрыскивателя. Обычная штанга – это, вероятно, то, о чем думает большинство людей, когда думают о штанге опрыскивателя. Он состоит из нескольких плоскоструйных сопел, равномерно расположенных на трубе или стержне.

Штанга опрыскивателя без штанги на самом деле вовсе не штанга, отсюда и название. Вместо нескольких форсунок, разбросанных по отрезку трубы, есть только две специально разработанные форсунки, которые охватывают ту же площадь, что и стрела. У этого типа есть много преимуществ, но покрытие будет немного менее постоянным. Если вы хотите сравнить установку без штанги с обычной штангой, обязательно прочитайте эту статью, в которой сравниваются различия между штанговыми и безштанговыми опрыскивателями.

Обычные штанги опрыскивателя также можно разделить на две категории: влажные и сухие. Разница заключается в том, как жидкость подается к корпусам форсунок. Для получения дополнительной информации вы можете прочитать эту статью, где я подробно объясняю разницу между мокрым и сухим боном. Я решил сделать сухую штангу для своего опрыскивателя, потому что так проще выровнять все форсунки и не нужно сверлить отверстия в трубе.

Компоненты самодельной штанги опрыскивателя

Количество этих предметов зависит от размера штанги, которую вы хотите. Вы можете использовать их, чтобы сделать штангу всего с двумя форсунками или с 15. Она может быть еще больше, если вы сможете поддерживать штангу на своем опрыскивателе и найти достаточно длинный кусок стальной трубы.

  • Стальная труба ¾
  • Корпуса насадок с обратным клапаном «Т-образной формы»
  • Корпуса насадок с обратным клапаном в форме «L»
  • Зажимы для корпуса сопла с квадратной трубой ¾ дюйма
  • Зажимы для резинового шланга из EPDM ⅜ дюйма
  • ⅜ шланга
  • Угловые кронштейны 8 дюймов
  • U-образные болты ¾ дюйма
  • Тройник с заусенцами для шланга 3/8 дюйма
  • Шаровой кран 3/8 дюйма

Стальная труба

Я использую квадратные трубы, потому что их легко выравнивать вверх по корпусам форсунок. Круглая труба означает, что зажимы форсунок и корпуса форсунок не совпадают точно.

Зажимы стрелы доступны для квадратных труб ¾, 1 и 1-¼. Я использую трубу ¾ дюйма, потому что стоимость и вес будут меньше.

Корпуса форсунок

В качестве корпусов форсунок вы можете использовать стандартные корпуса форсунок с простой резьбой, но я предпочитаю корпусы форсунок с быстрой струей от Teejet. С помощью этих корпусов форсунок можно легко включать и выключать форсунки, а также автоматически выравнивать форсунки. Со стандартным простым корпусом насадки и резьбовым колпачком вы должны удерживать насадку на месте и затягивать крышку, и может быть сложно выровнять каждую насадку.

Эти корпуса форсунок также оснащены обратным клапаном, так что, когда ваш насос не работает или вы закрываете клапаны секций, ваши форсунки не продолжают распылять. Обратный клапан закрывается, когда давление падает ниже определенного значения. Это предотвратит вытекание жидкости, оставшейся в шлангах, после закрытия клапанов стрелы. Для своего опрыскивателя я использую корпуса форсунок с заусенцами 3/8, но вы можете получить и другие размеры.

Хомуты стрелы

Корпуса насадок соединяются с трубой стрелы с помощью хомутов, также изготовленных Teejet. Они надежно фиксируются вокруг корпуса сопла и квадратной трубы. Опять же, самое приятное то, что использование квадратной трубы и хомутов автоматически все выравнивает. Использование хомута на круглой трубе затруднит выравнивание

Как упоминалось выше, вы должны выбрать размер в зависимости от размера стальной трубы, которую вы хотите использовать. Часть, которая зажимает корпус сопла, не меняется, изменяется только размер трубы, к которой она будет присоединяться.

Шланг

Резиновый шланг EPDM очень устойчив к различным типам химических удобрений, пестицидов и т. д. Это отличный выбор для шланга стрелы. Вы также можете использовать плетеную нейлоновую трубку, она обладает химической стойкостью, но не так устойчива к солнечному свету, как EPDM. Он обесцвечивается, становится ломким и трескается.

Монтажные кронштейны

Способ крепления штанги опрыскивателя зависит от типа оборудования или транспортного средства, которое вы собираетесь использовать для опрыскивания. В моем сценарии я хотел, чтобы на заднюю часть газонокосилки с нулевым поворотом была установлена ​​небольшая стрела. У этой косилки просто есть прорези на защитном кожухе вокруг глушителя, которые были идеальным местом для крепления угловых кронштейнов.

У вас может не оказаться места для крепления кронштейнов, и вам придется найти что-то другое на работе. Если вы хотите распылить с помощью квадроцикла, вы обычно можете найти способ прикрепить несколько кронштейнов к стойке с помощью смотровых болтов. Для UTV или пикапа вы можете сконструировать кронштейн, чтобы он подходил к приемной трубе.

Сборка штанги опрыскивателя

Штанга опрыскивателя, установленная на задней части косилки с нулевым поворотом. Шланги еще не подключены.

Инструменты, необходимые

  • отвертка
  • ¼ дюйма бурового бита для металла
  • Стучение
  • стальную трубу до длины, отмеченной там, где я хотел, чтобы мои корпуса форсунок. Ниже я расскажу подробнее о том, как я определился с интервалом.

    После того, как я отметил места, где я хотел узнать кого-то, вы можете установить квадратные зажимы стрелы вокруг корпуса насадки и надеть их на квадратную трубу. Это очень простой и гладкий процесс, потому что эти корпуса форсунок и зажимы специально разработаны для соединения и установки на квадратных трубах 3/4 дюйма.

    На «сухой» штанге используются два разных типа корпуса форсунки. Стиль «L» и стиль «T». Корпуса форсунок типа «L» имеют один штуцер для шланга. Этот тип будет на концах вашей стрелы или секции стрелы, если у вас несколько секций. Стиль «Т» имеет две бородки. По одному с каждой стороны, этот тип кузова будет находиться в центре вашей стрелы или секции стрелы. В зависимости от размера штанги опрыскивателя у вас может быть несколько Т-образных корпусов, но вы будете использовать только два L-образных корпуса на секцию штанги.

    Левое изображение: Т-образные корпуса форсунок. Изображение справа: корпус сопла в форме буквы «L», используемый на конце стрелы.

    Установка кронштейнов

    Установка кронштейнов на газонокосилку, грузовик, квадроцикл, телевизор или что-то еще, чем вы распыляли, — это часть, которая требует немного больше творчества, поскольку все транспортные средства или оборудование будут немного отличаться, и вам нужно будет найти место для крепления скобки.

    На изображении ниже вы можете увидеть, как мне удалось установить кронштейны на косилку.

    Подсоединение штанги опрыскивателя к монтажным кронштейнам

    Самая сложная часть процесса — просверлить отверстие в скобах для U-образных болтов. В кронштейнах уже было несколько отверстий, но они не располагались достаточно близко друг к другу для 3/4-дюймовых U-образных болтов, которые я использовал. Размер болтов 1/4 x 20, поэтому я использовал четвертьдюймовое сверло.

    На этой штанге я в основном использую струйные форсунки без косточек, так что сегодня ночью распыление происходит достаточно далеко на заднее колесо. Если бы я собирался использовать плоскоструйные форсунки, распыляющие прямо вниз, я, вероятно, удлинил бы кронштейны, чтобы они не мешали заднему колесу газонокосилки.

    Протяните шланг к вашей штанге

    Последний шаг — это подключение штанги к опрыскивателю. На конце каждой стороны стрелы у вас будет L-образный корпус форсунки, а между ними — Т-образный корпус. Вы просто соедините каждый корпус форсунки с соответствующим количеством шлангов. Постарайтесь отрезать шланг как можно короче, чтобы он доставал до каждого корпуса форсунки. Это предотвратит свисание вашего шланга между корпусами форсунок, создавая место для жидкости, когда распылитель не используется. Это может привести к скоплению остатков внутри шлангов стрелы.

    В центре стрелы или каждой секции стрелы необходимо установить тройник с заусенцами для шлангов. Сюда мы будем подсоединять шланг подачи от насоса. Для своего малообъемного опрыскивателя я использую шланг с внутренним диаметром ⅜ дюйма и тройник с заусенцами для шланга ⅜ дюйма.

    Наконец, я включил шаровой кран 3/8 в свою линию подачи к стреле. Это позволит мне отключать штангу, когда она мне не нужна, или вместо нее я хочу использовать распылитель.

    На каком расстоянии друг от друга следует размещать распылительные форсунки?

    Расстояние между распылительными форсунками будет определяться используемыми распылительными форсунками. Доступно несколько различных моделей форсунок. Если вы только начинаете и хотите получить больше информации о различных типах распылительных форсунок, обязательно ознакомьтесь с этой статьей, посвященной распространенным вопросам о распылительных форсунках. На традиционной штанге опрыскивателя наиболее распространены плоскоструйные форсунки, но также распространены заливающие форсунки и форсунки без штанги.

    Независимо от марки или типа форсунки каждая форсунка имеет угол распыления. Общие углы распыления составляют 40, 80, 110 и 120 градусов. Чем шире угол, тем дальше могут быть разнесены форсунки и при этом они перекрываются, обеспечивая равномерное покрытие.

    Расстояние между штангами 15 и 20 дюймов является обычным для штанг с плоскоструйными форсунками. Форсунки с широким углом затопления могут располагаться дальше друг от друга. Безштанговые форсунки обычно располагаются близко друг к другу и распыляют в противоположных направлениях. Вы можете получить полную информацию о безштанговых форсунках в этой статье о лучших безштанговых форсунках.

    Я решил установить свои форсунки на расстоянии 40 дюймов друг от друга, потому что форсунки, которые я хотел использовать, были широкоугольными форсунками с факелом распыла 120 градусов. Производитель рекомендовал расстояние 40 дюймов при установке на высоте 18 дюймов над землей.

    Как высоко следует устанавливать штангу опрыскивателя?

    Высота штанги также влияет на то, насколько широко должны располагаться форсунки. Чем выше над землей вы установите штангу, тем больше площадь охвата распылительной насадки.

    Например, 80-градусное сопло на высоте 12 дюймов над землей будет покрывать ширину 20 дюймов. На высоте 36 дюймов от земли он будет иметь ширину 60 дюймов.

    Таким образом, теоретически, чем выше вы установите штангу, тем шире вы сможете разместить форсунки и при этом получить равномерный охват. Однако чем выше ваши форсунки от поверхности, тем менее плотный и равномерный рисунок распыления. На определенной высоте ваши капли будут рассеиваться и уноситься в сторону, делая ваш опрыскиватель неэффективным. Типичная высота установки составляет от 18 до 36 дюймов над землей.

    Что следует помнить

    Штангу опрыскивателя можно изготовить разными способами. Независимо от того, как вы собираетесь ее строить, важно помнить, что тип распыляющей форсунки, которую вы собираетесь использовать, будет определять многие аспекты вашей штанги. Расстояние между соплами, высота стрелы и размер вашей сантехники должны быть рассчитаны вокруг сопла.

    Если ваши форсунки расположены слишком далеко друг от друга, вы не получите равномерного покрытия. Если ваша штанга слишком высока, капли распыления будут дрейфовать. Если вы не снабдите штангу шлангом достаточного диаметра, чтобы обеспечить подачу достаточного количества жидкости для размера и количества ваших форсунок, у вас будут неравномерные схемы распыления.

    Распылительная форсунка является наиболее важной частью опрыскивателя, поэтому, если вы строите штангу вокруг своего типа форсунки, вы можете построить простую, но эффективную штангу опрыскивателя.

    Заинтересованы в создании собственного опрыскивателя?

    Самодельный трехточечный распылитель | Зеленый трактор Talk

    Я хотел создать тему проекта, которым я занимаюсь, так как мне нравится следить за другими проектами на этом форуме. Некоторое время я присматривался к трехточечным опрыскивателям, чтобы заменить мой самодельный 15-галлонный опрыскиватель сзади. Диапазон 40-60 галлонов — это то, что меня интересовало с электрическим насосом. Цены были больше, чем я был готов заплатить за достойный, и они были не совсем тем, что я хотел. Я хотел, чтобы стрела выдвигалась как минимум на 10 футов, и я уже знал, что собираюсь модифицировать ее, чтобы добавить бак для неселективного гербицида. После поиска и поиска я решил, что был бы счастливее, если бы просто построил его.

    Я начал искать танк на всех местных сайтах по выставлению на продажу и не особо увидел нужды Мне повезло, когда однажды я шел по сельскому королю. У них был товар в открытой упаковке, бак на 40 галлонов с насосом на 4 галлона в минуту с мешалкой. Он имеет регулируемое давление с уже установленным манометром, поэтому, конечно, мне пришлось прыгнуть на него. У меня уже есть большая часть фитингов от моего буксирного устройства за опрыскивателем, но я подобрал еще несколько мелочей, таких как хомуты, колена и т. д.

    Следующий вопрос, который у меня возник, заключался в том, как мне все это удерживать? Я думал о создании рамы, но вес мог быть более 600 фунтов, если оба бака были загружены химикатами, и я просто не хотел рисковать построить что-то недостаточно прочное. Так что я потратил здесь больше денег, чем хотел, но я купил все у сельского короля. Это гарантирует, что баки поместятся и не будут слишком тяжелыми. Плюс экономит мне много времени на изготовление.

    Мне нравится изменять ширину зоны распыления в зависимости от необходимости, поэтому у меня будут клапаны, которые будут включать и выключать внешние форсунки, чтобы я мог сложить рукава и получить 80-дюймовый путь распыления или сложить рукава и открыть их. сопла и имеют 160-дюймовый путь распыления. Это будет хорошо для больших и меньших участков дворов, которые я опрыскиваю.

    Бак на 15 галлонов имеет собственный насос и будет работать с ручным пистолетом для неселективного уничтожения сорняков, который я в основном буду использовать для опрыскивания подъездных путей. Я действительно хотел установить два резервуара, так как я поддерживаю так много разных свойств. Я просто хочу загрузить все это и сделать все опрыскивание за одну поездку.

    Я также установил переключатель включения/выключения на приборную панель моего трактора (некоторое время назад), чтобы я мог включать/выключать насосы с сиденья трактора. Я сделал это с моими тягами позади опрыскивателя и разбрасывателя, и я нашел это очень удобным.

    Одна проблема, которую я обнаружил, заключается в том, что высота подъема на 2025R 2-го поколения довольно мала, а вся несущая часть расположена низко, поэтому я заказал еще одну регулируемую тягу, чтобы поднять общую высоту опрыскивателя до более приемлемого уровня. Я все равно собирался сделать это в какой-то момент. Когда рычаги отрегулированы до упора, штанга опрыскивателя должна подниматься на 24 дюйма над землей, что является правильной высотой для выбранного мною расстояния между тройниками. Если все мои расчеты верны. Если я что-то напутал и мне нужно больше высоты, я могу срезать несколько сварных швов и увеличить высоту стрелы.

    Смотрите мой текущий прогресс ниже. Когда закончу, то покрашу в черный, пока не решил. Не будьте слишком строги к моим сварным швам, я ни в коем случае не эксперт.
