Окосячка в брусовом доме своими руками

Домов без окон и дверей не бывает, но их монтаж в деревянном здании существенно отличается от установки в кирпичном доме. Особенностью построек из дерева является усадка в результате сезонного уменьшения и увеличения количества влаги в древесине, при котором происходит смещение венцов по высоте.

Наиболее уязвимы к таким процессам оконные и дверные проёмы. Окна в них могут перекоситься с появлением трещин в стёклах, а иногда и вовсе разрушиться. Для обеспечения их сохранности и исправного функционирования в проёмах монтируются специальной конструкции деревянные короба, получившие название окосячка или обсада. Рассмотрим, как сделать окосячку в брусовом доме своими руками.

Основные проблемы, вызванные усадкой брусового дома

Попеременное изменение влажности древесины, вкупе с усадочными процессами, приводит к изгибу, скручиванию и ссыханию дерева. Это приводит к следующим негативным явлениям в стенах и особенно проёмах, в которых целость стен нарушена:

  • искривлению поверхности простенков и стен;

  • образованию щелей и зазоров между брусьями;

  • сквозняки, сырость и значительные тепловые потери;

  • окна и двери невозможно открыть без приложения значительных усилий;

  • перекосы или поломки оконных рам и полотен дверей;

  • неприглядный внешний вид всего здания.

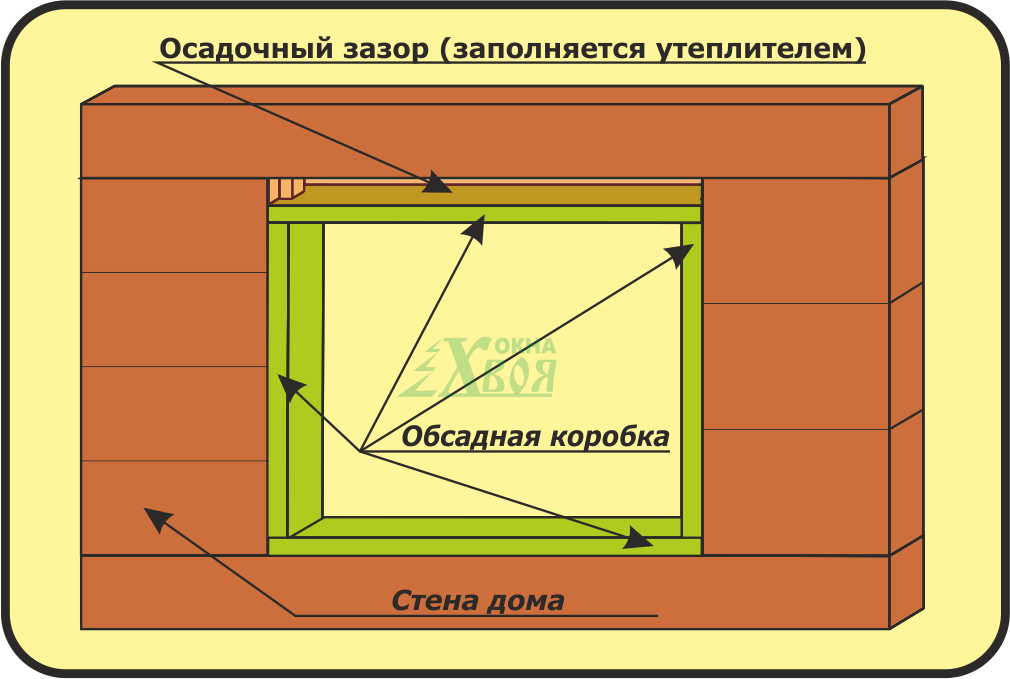

Установленная в проёмы деревянная коробка укрепит стены и будет хорошей защитой дверных и оконных блоков от разрушительных процессов, поэтому вопрос, нужно ли делать окосячку в брусовом доме является риторическим. Это просто необходимо. Установленные без окосячки двери и окна подвергаются экстремальным нагрузкам, приводящим к поломке конструкций или необходимости их постоянной регулировки.

Состав элементов конструкции

Традиционная обсада состоит из следующих элементов:

  • двух боковых стояков;

  • порога или подоконной доски;

  • вершника.

Все элементы состоят из бруса или обрезной доски шириной до 25-ти см.

Основные функции обсады

  1. Окосячка в брусовом доме укрепляет стены, простенки и проёмы.

  2. Обеспечивает невозможность горизонтального смещения брусьев.

  3. При вертикальном осаживании стен создаёт независимость дверных и оконных конструктивов от несущих стен. Пазы в боковинах позволяют вертикальное скольжение конструкции.

  4. Защита проёмов от давления сверху с созданием необходимого для компенсации усадок зазора.

  5. Предохраняет от образования щелей и сквозняков.

  6. Создание оптимального климата в помещении с экономией на отопление.

  7. Гармоничное оформление дверных и оконных проёмов.

Материалы, используемые для изготовления

Окосячка изготавливается из качественной просушенной древесины с влажностью около 12-ти %. В более сухой могут иметься зрительно невидимые мелкие трещины, которые в процессе эксплуатации приведут к частичному или полному разрушению конструктива. В основном используются хвойные древесные породы, но предпочтительней выбирать твёрдую древесину, не склонную к растрескиванию и без выпадающих сучков.

Ширина конструкции подбирается в зависимости от существующей ширины стен. Могут использоваться брусья 150 или 200 на 100 мм, обрезные доски. Часто применяется комбинация различных материалов, к примеру, для вершинников и стояков брус, а подоконник из наборно-клеевой доски.

Древесина обрабатывается антисептиками, антипиренами и покрывается лаками или красками.

Виды окосячки в брусовом доме

Конструкция может исполняться в 2-х основных вариантах:

  1. Черновом, если предусматривается дополнительная отделка. Наглядный пример — последующее устройство вентилируемых фасадов, которые полностью скроют деталь. Обычно периметр проёма сверху и с боков выполнен из нестроганных материалов, а видимая часть, порог или подоконник, из клееных брусков или мебельных щитов.

  2. Чистовом, выполненном из строганного и зашлифованного материала с дальнейшим покрытием лакокрасочным составом. Обычно для изготовления используются дорогие и качественно обработанные виды дерева.

По способам изготовления различают следующие типы:

  1.  В закладной брусок. Для монтажа по внутренним боковым сторонам проёма устраивается паз, в котором размещается брус квадратного сечения. Брус не закрепляется, а просто забивается в паз, что позволяет его перемещение по пазу. К бруску крепятся саморезами чистовые доски. Крепление обсады выполняется в нижней части с заполнением пустот мягкими теплоизоляторами. Способ наиболее дешёвый и простой в исполнении, но самый ненадёжный и требующий дополнительной отделки. Из-за необеспечения должной герметизации практически всегда обязательно потребуется переоборудование или ремонт.

  2. Шип-монолит. Изделие представляет собой прямоугольный брусок Т-образной формы. Шип вставляется в специальные пазы, выполненные в брусовых вертикальных стенах. Вертикальная часть бруска обсады одновременно является оконным откосом. Крепление производится в низу и верху при помощи специальных креплений, а с боков свободное пространство запенивается. Брусок может вырезаться совместно с окосячкой из одной общей заготовки или крепиться клеем. Конструкция обладает хорошими прочностными и функциональными характеристиками. Часто таким способом выполняется окосячка в брусовом доме для пластиковых окон своими руками. Поэтому далее такой способ опишем более подробно.

  3. Обсада “в колоду”. При устройстве в вертикальных брусьях проёма выпиливают шип, на который насаживается выполненная формой буквы “П” колода. Сверху конструкция распирается вершником с фиксацией саморезами. Монтаж осуществляется с применением уплотняющих материалов. Конструктив идеально подходит для входных дверей-сейфов и окон больших размеров из дерева или пластика, обеспечивая высокую устойчивость на воздействия разнонаправленных механических нагрузок. Это дорогой и сложный для самостоятельного исполнения вариант.

Монтаж обсады в доме из бруса

Большую популярность в среде профессиональных строителей и любителей заслужила клееная окосячка. Это готовое изделие, изготовленное в заводских условиях для конкретного климатического района. Конструкция выполнена с идеально ровной поверхностью, без обычных сучков и зазубрин. Обработка противопожарными и антисептическими составами, с использованием современных технологий, обуславливает её долговечность. На заводе сразу же выполняется качественная и красивая отделка. Заказ выполняется по представленным Вами размерам и установка конструктива выполняется быстро, легко и просто.

В брусовых домах в, основном, устанавливаются пластиковые окна, обладающие многочисленными преимуществами. Изготовить окосячку для них несложно изготовить самому.

Рассмотрим, как правильно сделать окосячку окон в брусовом доме самостоятельно.

Порядок выполнения работ при установке “в шип”:

  • разметка проёма необходимых размеров;

  • после выравнивания плоскостей бензопилой посередине торцов прочерчиваются вертикальные линии и с 3-х см зазорами от них ещё по линии с каждой стороны;

  • по разметке на боковых сторонах вырезаются пазы;

  • поверхность шлифуется и обрабатывается антисептиком;

  • торцевой или циркульной пилой изготавливается брус Т-образной формы нужных размеров;

  • вставка верхней перемычки с оставлением 5-ти см зазора для утеплителя и возможности свободного перемещения при вертикальных усадках;

  • установка дверного порога или подоконника;

  • оклейка боковин специальными “дышащими” лентами;

  • проконопатка всех стыков.

Монтаж дверной обсады выполняется по такому же принципу что и окосячка окон в брусовом доме, но детали изготавливаются немного больших размеров.

  • Внешняя отделка

Как сделать окосячку в брусовом доме | Эксперты

Фальман Алексей Борисович

руководитель проекта Санкт-Петербург

О чём Вы узнаете в статье?


  1. Виды обсад

  2. Оконные конструкции

  3. Особенности обсады в проеме с балконом


Оконные и дверные конструкции являются составным элементом любого строения. Однако монтаж этих конструкций в постройке из дерева кардинально отличается от подобной процедуры в жилье из кирпича, камня. Двери и окна проемы значительно ухудшают целостность деревянного, брусового строения.


Окосячка в брусовом доме служит для укрепления стенок, защиты окон и дверей от губительного влияния усадки.



Фото 1. Сруб из клееного бруса


Основные характеристики


Обсадой, либо с использованием аналогичного термина окосячкой, в брусовом доме называют надежное деревянное сооружение в виде рамы, установленной в оконный или дверной проем. Кроме ключевого своего назначения, обсада понижает теплопроводимость сегментов прилегания блока дверей или окон к стене. Это позволяет улучшить энергетическую эффективность здания, повысить привлекательность структуры, придать ей завершенность.



Фото 2. Сруб под лазурью YM M349 от Реннер


В построении окосячки в доме из бруса характерно обязательное наличие некоторых деталей:

  • Вершника;

  • Боковинок;

  • Порожка или подоконника.


Виды обсад


Окосячка в брусовом доме делается минимум через год с момента постройки. За прошедший период, возможно провести обработку стен антисептиком, изготовить и уложить черновой вариант полового настила. Однако следует учитывать, что при установке обсад будет появляться много мусора, опилок, брызг.


Основные типы окосячки в брусовом доме:

  • В закладной брус. При этом варианте в стенке постройки изготавливается выемка, куда помещается брусок. Сверху закрепляется короб из досок. Это наиболее быстрый по времени изготовления и дешевый способ.

  • В шип. При этом способе в паз вставляется Т-образный брус.

  • В колоду или П-образная – на сделанный шип одевается монолитный брусок со стороной в виде буквы П. Это самый часто встречающийся способ. Его популярность можно объяснить простотой монтажа и доступностью выполнения.

  • В шип с готовым откосом. Это сложная конструкция, которую сложно изготовить самостоятельно.


Самыми прочными конструкциями специалисты называют цельные Т и П-образные обсады. Они могут быть решением для предотвращения искривления стенок из бруса, в противовес обыкновенным ройкам.


Встречаются ситуации, когда в проеме приходится использовать сразу несколько техник. П-образная обсада красиво смотрится в бревенчатом строении.



Фото 3. Оконная деревянная окосячка


Методика монтажа


Окосячку проемов в брусовом доме выполняют из брусков с размерами: 150 на 100 либо 200 на 100 миллиметров. Параметры ширины определяются исходя из толщины стенок. Процедура монтажа в брусовой постройке фактически аналогичен монтажу в бревенчатом строении. Сначала нижнюю часть поперечных элементов врезают в стенку. Потом боковушки закрепляются вершником. Обсаду можно делать П- или Т-образную.


Виды обсад:

  • Черновая под обшивку;

  • Чистовая.


Установку окосячки в доме из бруса в черновом варианте используют, если впоследствии будет производиться обшивка стен. Она делается с применением нестроганных материалов по боковинам, а также вверху окна или двери.


Чистовая модификация пользуется спросом в постройках из склееного бруса. Она производится по периметру оконного либо дверного проема. Нижний элемент иногда изготавливают из клееного бруска.


Оконные конструкции


Самым легким считается изготовливание окосячки окна в брусовом доме. Начиная процесс, в стене, прилегающей к проему, делают выемки. Они исполняют роль удержания обсады и окна. По инструкции с целью формирования обсады применяют прямоугольные брусы, имеющие ширину 0,5 см. Выемки необходимо делать подходящих параметров. Первым укладывается нижний элемент. Он обеспечивает стабильность боковин, предотвращая их движение.


С целью создания теплоизоляции снизу бруса укладывают уплотнитель. Потом устанавливаются боковинки и вершник. Паз для вершника необходимо сделать самым глубоким. Полученный зазор служит для компенсации пространства в случае деформации стенки во время усадочных процессов. В виде уплотнителя используют в основном джутовый материал, минеральный утеплитель, лен. Применение пенополиуретанового герметика или монтажной пены является недопустимым, поскольку после затвердевания она станет мешать природной процедуре по усадке.



Фото 4. Дом из бруса


Особенности обсады в проеме с балконом


При монтаже обсад в постройках из древесины зачастую попадаются модули с балконом. Вследствие большого отличия параметров, процедура усадочной деформации проемов будет протекать неодинаково. Потому специалисты не рекомендуют делать окосячку балконного дома в брусовом доме единым цельным модулем. Их необходимо размежевать боковиной окна в виде буквы Т. Боковая часть балконной двери, прилегающей к окну, будет иметь П-образный вид. Совместившись, конструкции будут иметь возможность двигаться касательно друг друга. В результате проем не будет деформироваться. Деформационные зазоры над блоками также будут разными: над окном – меньше, вверху двери – больше. После предельной усадки дома зазоры сравняются.


Основные правила монтажа


Если вы задались вопросом: как сделать окосячку в брусовом доме правильно, тогда вы должны знать главные общие принципы этого процесса:

  • Между верхней частью конструкции и кромкой проема необходимо оставлять от 3 до 5 сантиметров зазора для деформации. Его следует заполнять минеральным уплотнителем либо джутом. Нельзя использовать для этих целей монтажную пену.

  • В случае с окном нижник совмещают с подоконником. При этом сокращаются трудозатраты по оконному монтажу.

  • В промежутке между обсадой и стенкой укладывают джут, фиксируемый специальным строительным степлером.

  • Между деталями окосячки могут быть швы, которые заделываются герметиком.

  • Новые спилы покрываются специализированным антисептиком.



Фото 5. Дом из бруса покрашен маслом Renner
