Как сделать перекрытия в деревянном частном доме своими руками

Сегодня наиболее популярны жилые постройки из дерева. Перед каждым застройщиком в самом начале строительства встаёт задача, какими должны быть перекрытия в деревянном доме. Ведь они необходимы для обеспечения прочности крыши, равномерного распределения межэтажной нагрузки, устойчивости стен всего малоэтажного здания. В этом основное назначение перекрывающих конструкций.

Пример устройства межэтажных перекрытий в доме из бруса

Кроме того, их устройство в значительной мере обеспечивает эффективное утепление всего жилища и в первую очередь потолка.

Вернуться к оглавлению

Содержание материала

  • 1 Виды перекрытий
  • 2 Основные требования
  • 3 Способы крепления балок
  • 4 Деревянные
    • 4.1 Цельные и клеёные
    • 4.2 Двутавровые
    • 4.3 Доски вместо балок
  • 5 Порядок сборки перекрытия

Виды перекрытий

В строительном деле известны следующие перекрытия:

Чердачные перекрытия в кирпичном доме монтируются между жилой комнатой и чердаком. Они должны выполнять такие функции, как пароизоляция и утепление. Для межэтажных перегородок эти качества не столь важны, для них наиболее значимым фактором является звукоизоляция. Подвальные, цокольные помещения в частном доме зачастую не отапливаются. Поэтому их перекрывающие устройства необходимо сделать не только с повышенной прочностью, но и с высокой устойчивостью к воздействию сырого холодного воздуха. Если цоколь построен для гаража, то его потолку не помешает шумоизоляция.

Важнейшие составные части балочного перекрытия:

Вернуться к оглавлению

Основные требования

Устройство несущей части по конструктивному решению бывает балочное или без использования балок – монолитное. Безбалочные перекрытия в деревянном частном доме практически не используются. Их достоинство: высокая прочность, устойчивость к сырости. За всё время эксплуатации ремонт может даже не понадобиться. Но звукоизоляция в таком жилище не на высоком уровне. Уже вид монолита отметает желание сделать перекрывающие конструкции своими руками. А на заводе производятся панели стандартных размеров, которые могут не подойти к конкретному пролёту.

Застройщик деревянного дома обычно не затрудняется с выбором между деревянным балочным и монолитным перекрытием. Бетонные конструкции непопулярны не только потому, что в доме не будет обеспечена хорошая межэтажная шумоизоляция. Через несколько лет для старых стен они будут чрезмерной нагрузкой.

Подробная схема шумоизоляции деревянных перекрытий

Монтаж конструкций из металла и бетона, как и их ремонт невозможен своими руками. Здесь не обойтись без использования машин и механизмов, а также без привлечения специалистов, управляющих этими средствами. А всё это отразится на более высокой стоимости строительства всего дома.

Балки бывают деревянные, металлические, бетонные. Но независимо от материала изготовления, ко всем им предъявляются одинаковые требования:

  • быть прочными, жёсткими, не прогибаться между этажами, выдерживать равномерную нагрузку согласно СП 20. 1333 – Свод правил от 2011 г. – не меньше 200 кг на квадратный метр;
  • обеспечивать утепление, укладку материалов, от которых зависит межэтажная звукоизоляция;
  • удерживать слой покрытия, необходимого для сохранения тепла по этажам;
  • их установка своими руками должна быть максимально надёжной.

Вернуться к оглавлению

Способы крепления балок

Чтобы пол не был зыбким, балки укладывают не точечно, а в пазы глубиной примерно 70 мм, вырезанные в стенах.

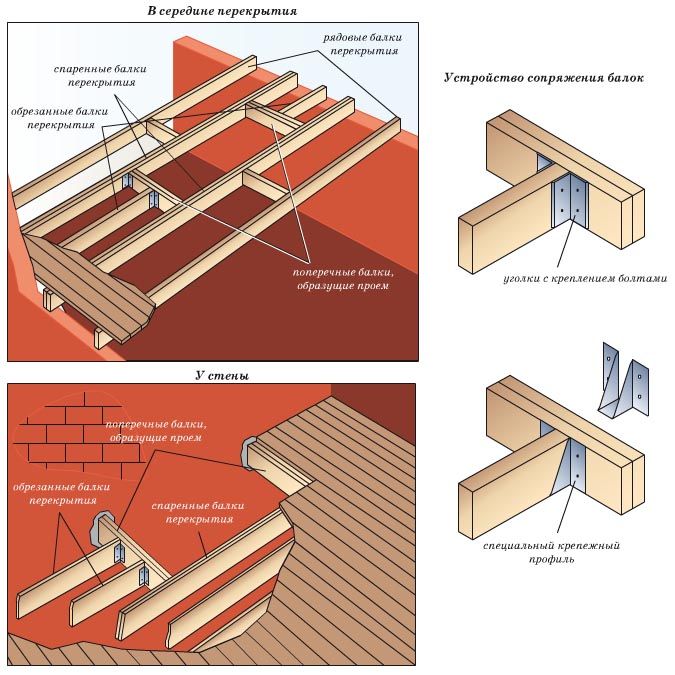

Вариант крепления балок перекрытий

Количество несущих брусьев должно быть достаточным для обеспечения прочности всей межэтажной конструкции. Между заглублением и торцом можно положить изоляционный материал, который исключит появление скрипа.

Балки верхнего этажа могут крепиться к стене так называемым методом ласточкиного хвоста. Для этого на их торцах требуется сделать двухстороннюю диагональную подрубку, которая вставляется в гнездо такой же формы. Правда, от этого уменьшается сечение брёвен, а также могут возникнуть продольные трещины в зоне распила. Жёсткость опоры снижается, сокращается срок эксплуатации перекрытия, а, значит, приближается ремонт.

Вернуться к оглавлению

Деревянные

У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

Схема устройства деревянных перекрытий для дома

Положительные факторы:

  • приятный внешний вид;
  • сравнительно небольшой вес;
  • быстрый монтаж и последующий ремонт;
  • экологическая чистота.

Минусы:

  • оно огнеопасно, требуется специальная пропитка;
  • от перепадов температуры, влажности может деформироваться;
  • дерево подвержено гниению, воздействию насекомых, грибков.

Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

Вариант устройства перекрытий в доме из бревна

Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

Монтаж деревянных перекрытий по этажам возможен в короткие сроки и своими руками, без привлечения специалистов и использования грузоподъёмной техники.

Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

Цельные и клеёные

Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

  • высокой прочностью;
  • длительным сроком эксплуатации;
  • отсутствием деформации;
  • возможностью осуществить монтаж перекрытия в длинных пролётах.

В межэтажных перекрытиях дома балки из бруса часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.

Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.

Двутавровые

В каркасных домах широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию. Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м.

Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

Пример двутавровых перекрытий в деревянном доме

Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

Доски вместо балок

В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

Пример монтажа досок перекрытия

Вернуться к оглавлению

Порядок сборки перекрытия

Монтаж деревянных балок своими руками, как и последующий ремонт – весьма проблематичное дело, потребуется хотя бы ещё одна рабочая сила. Для перекрытия между этажами они укладываются на дистанции обычно равной 1 метру, а для чердачного – 1, 80 м.

Ширина межбалочных пролётов зависит также от толщины досок, которые будут выстилать будущий пол. Если толщина их менее 28 мм, то несущих поперечин должно быть больше.

Концы деревянных балок в наружных стенах особенно уязвимы, потому что снаружи они подвергаются воздействию влаги, отчего гниют и разрушаются. Ремонт неминуем. Чтобы этого избежать, их не только обрабатывают специальными растворами, но и покрывают рубероидом. Для этого опытные строители советуют концы балок по этажам на 2 см не доводить до наружного края стены, а это пространство заполнить влагоизоляционным материалом.

Схема сборки деревянного перекрытия

Деревянное перекрытие для старых срубов можно сделать на усиливающем бетонном поясе. Монтаж конструкции должен обеспечить строго горизонтальное его положение, иначе будет нарушена равномерность распределения нагрузки и прочность всего здания. Межэтажное перекрытие монтируется так, что пол верхнего этажа служит в качестве потолка нижнего. Одна и та же звукоизоляция используется на два фронта: для верхнего и нижнего помещения.

Монтаж покрытия осуществляется в такой последовательности. По обе стороны каждой балки снизу прибивают так называемые черепные бруски. Они будут держать накат, который делается из сколоченных досок. На них между балками кладут пароизоляционную плёнку и толь. А затем настилают утеплитель. От этих элементов не в меньшей мере зависит звукоизоляция помещения.

Сверху это будет опорой «чёрного» пола, на который будет уложено внешнее напольное покрытие.
Снизу – это основа «чистого» потолка, которая может быть покрыта вагонкой.

Утеплителем может быть:

  • пенопласт;
  • керамзит;
  • минеральная вата;
  • опилки;
  • сухая солома;
  • шлак или песок.

От выбора утеплителя зависит также шумоизоляция. Можно накат покрыть густым раствором глины, высушить и засыпать шлаком.

Варианты конструкции дощатых полов

Его можно заменить сухими опилками, которые почти в 4 раза легче, а утепление будет намного эффективнее. А потребуется этого материала значительно меньше – подушка высотой 5 см. Глиняный слой часто заменяют рубероидом.

Самой лёгкой по весу является минеральная вата. Подходит для межэтажных и чердачных перекрытий, к тому же в отличие от других утеплителей, «дышит». Звукоизоляция практически без неё не обходится. Керамзит, шлак, песок – это материалы, утяжеляющие конструкцию. Их лучше использовать для потолка подвального помещения. Ими будет обеспечена шумоизоляция, особенно если там находиться гараж.

Особого внимания требует пол санузлов. Здесь нужна более качественная гидроизоляция, устройство которой выполнимо своими руками – сколотить сплошной настил из деревянных досок, соединённых по принципу шпунта. Пазы следует уплотнить герметизирующим материалом, например, смолёной паклей. Чтобы добиться ещё большей водонепроницаемости, напольное покрытие можно сделать из керамической плитки. Если всё выполнить с соблюдением строительных правил, то перекрытие малоэтажного деревянного дома прослужит несколько десятилетий.

виды, какое лучше, технология монтажа

Оптимальный вариант надежного перекрытия частного дома определяют на стадии разработки проектной документации. На выбор влияет толщина стен, высотность здания, величина полезной нагрузки от коммуникаций, сантехнических приборов, отопительного оборудования, бытовой техники, предметов мебели. Межэтажные перекрытия делят дом по высоте и служат для смежных помещений полом или потолком. Горизонтальные перегородки препятствуют циркуляции холодного воздуха и способствуют сбережению энергии.

Оглавление:

  1. Разновидности и описание
  2. Что лучше выбрать?
  3. Монтаж балок из дерева
  4. Особенности изоляции и отделки
  5. Полезные рекомендации

Типы перекрытий и требования к ним

Виды горизонтальных конструкций в частном доме по их расположению:

  • подвальные – изолируют подземные неотапливаемые помещения;
  • цокольные – являются полом для первого этажа;
  • чердачные – защищают жилые комнаты от холода и жары подкрышного пространства;
  • межэтажные (мансардные) – разделяют строение по высоте.

Функциональные перекрытия частного дома должны обладать:

1. прочностью, то есть способностью выдержать собственный вес, обстановку и оборудование помещений. Полезная нагрузка на чердачные составляет – 105 кг/см2, на цокольные и межкомнатные – 210 кг/см2;

2. жесткостью, которая поддерживает допустимую величину прогиба в 3 см. От этого зависит целостность отделки потолка, вибрация и скрипучесть пола на верхних этажах коттеджа;

3. шумопоглощающими свойствами. Перегородки между жилыми этажами оборудуют звукоизоляцией;

4. теплосберегающими качествами, если в смежных помещениях разная температура. Чтобы исключить образование конденсата дополнительно прокладывают паробарьер;

5. огнестойкостью, которая предусматривает безопасную эвакуацию в случае возгорания. Железобетон обеспечивает запас времени 60 минут, защищенные штукатуркой деревянные перекрытия – максимум 45 мин;

6. гидроизоляционным слоем при соседстве с холодными помещениями;

7. биологической стойкостью к грибковым микроорганизмам.

Конструкция бывает сборной и монолитной. Первые монтируют на балках или с помощью железобетонных плит, вторые заливают в опалубку. Прочность опорных стен, сроки и материально-технические ресурсы строительства определяют способ возведения перекрытий. Частные дома, построенные из пеноблоков, требуют особого подхода при выборе устойчивой системы. Ячеистый бетон имеет недостаточную прочность и может дать усадку при больших нагрузках, поэтому перекрытия в таких коттеджах легче сделать с помощью балок из дерева. Устройство этажей выполняют самостоятельно.

Какую разновидность лучше выбрать?

Несущие балки сборных перекрытий опирают на ограждающие стены коттеджа. Сверху настилают чистый пол, снизу подбивают потолок, между ними укладывают тепловую и звукоизоляцию. В частных домах с опорными стенами из искусственного камня применяют деревянные или железобетонные балки, металлические двутавры или швеллера.

В коттедже из пеноблоков перекрытие первого этажа можно осуществить пустотелыми плитами, которые заказывают заранее на ЖБК. Монтаж потребует привлечения подъемной техники и квалифицированных рабочих. По периметру опорных стен необходимо сделать замкнутый армированный пояс.

Монолитные перекрытия между этажами монтируют после точных расчетов несущей способности пеноблоков. Этот вариант потребует затрат на промежуточные перегородки, увеличение толщины стен, армированный пояс, подвесную опалубку и надежные подпорки. Заливка связана с использованием металлической арматуры и бетона заводского производства, который непрерывно подают на верхнюю отметку с помощью насосов. Поэтому самому с данным видом работ не справиться. Толщина ЖБИ не превышает 15–20 см, но для его застывания потребуется месяц.

При строительстве из пеноблоков доступность, небольшой вес, простой монтаж – основные критерии выбора материала и способа устройства. Всеми этими качествами обладает древесина. Вариант использования металлических двутавров не подходит для домов из пенобетона из-за большого веса и возможности образования коррозии.

Установка опор из древесины

Преимущества:

1. относительно небольшой суммарный вес (вместе со средней полезной нагрузкой максимум – 400 кг/м2), по сравнению с железобетоном, который в 2 раза тяжелее. Облегчение надземных конструкций позволяет сэкономить на фундаменте;

2. доступность различных видов пиломатериалов. Брусья сращивают по длине, склеивают из досок подходящих размеров. Для транспортировки и выгрузки не требуется спецтехника;

3. простой монтаж с использованием стандартных инструментов позволяет выполнить работы самостоятельно без подъемных механизмов;

4. отсутствие необходимости укрепления периметра опорных стен железобетонным поясом;

5. экономия на фундаменте, транспорте, наемных рабочих, себестоимости материала;

6. высокая скорость установки и немедленное продолжение строительства.

Недостатком является ограничение ширины пролета. Чтобы сделать прогиб брусьев минимальным, в помещениях устанавливают колоны и подпорные перегородки. Шаг укладки определяют по нагрузке и сечению балки. Устойчивые межэтажные перекрытия возводят над пролетами до 5 м, а чердачные по ширине не превышают 6 м. При средней нагрузке 400 кг/м2 брусья сечением 150х200 (225) мм устанавливают с шагом 0,6 м, 150х225 (175х250) мм на расстоянии 1 м.

Перед установкой древесину обрабатывают антисептиком. После пропитки наносят защитное покрытие от возгорания, плесени и насекомых. Балки закрепляют в гнездах, которые формируют при возведении несущих стен. Концы брусьев срезают под углом 60°, промасливают и оборачивают рубероидом места соприкосновения с каменными блоками. Свободное пространство ниш заполняют минватой или задувают пеной.

Вначале монтируют балки на расстоянии 0,5 м от стен, затем с определенным шагом распределяют промежуточные. Проверяют одинаковый уровень укладки брусьев с помощью лазерного уровня. Выравнивают конструкцию промасленными досками необходимой толщины, которые подкладывают в гнезда под балки.

Месторасположение в коттедже горизонтальной перегородки определяет применение изоляционных и отделочных материалов. Толщина перекрытий между этажами зависит от высоты балок, количества слоев и характеристик чистового настила. Схема устройства наката своими руками:

  • к нижней части боковых поверхностей балок прибивают черепные бруски 50х50 мм. Они будут поддерживать накат и слой изоляции;
  • на бруски настилают накат, который можно сделать, сбив щиты из досок;
  • щиты соединяют и прикрепляют к черепным брускам;
  • если перекрытие цокольное, то на «черный» пол укладывают парозащитную пленку и утеплитель. Сверху настилают гидроизоляцию и чистовой пол;
  • межэтажные перекрытия снизу подбивают парозащитным покрытием, затем потолочной доской, фанерой или древесными плитами. После укладки тепло- и звукоизоляции, конструкцию накрывают паромембраной и настилают половые доски.

Доски пола пропитывают защитными средствами, красят или вскрывают лаком. На древесностружечные плиты укладывают линолеум, ламинат, паркет. Потолок выравнивают декоративной плиткой, доской или гипсокартоном. Затем наносят финишное покрытие.

Рекомендации

1. Деревянные элементы обрабатывают средствами на водной основе, которые предназначены для использования внутри помещений. Для этого подходит «Сенеж огнебио» российского производства – комплексная пропитка относится к 1-й группе эффективности защиты от возгорания и влияния биологических факторов на древесину.

2. Проем перекрытия не должен превышать 6 м, а шаг укладки несущих балок – 1 м.

3. Минимальное расстояние между опорными балками и шахтами вытяжной вентиляции – 250 мм.

4. Минимальная толщина слоя тепловой и звукоизоляции составляет 100 мм между жилыми помещениями и 200–250 мм для чердачных и цокольных систем.

В качестве утеплителя используют керамзит с размером фракции 5–10 мм, перлит, шлак, сухой песок, пенопласт или минвату. Сыпучие материалы более доступны, но утяжеляют конструкцию. Наиболее приемлемый вариант для частного дома – минеральная вата обладает низкой теплопроводностью, отталкивает влагу и, в отличие от пенопласта, пропускает воздух.

утепление между этажами в доме

При строительстве дома важной задачей является утепление и звукоизоляция. В отличие от стен утепление межэтажного перекрытия имеет ряд особенностей. Рассмотрим основные.

Описание

Самый быстрый и простой способ утепления межэтажных перекрытий – настил по деревянным балкам. Монтаж бруса через определенное расстояние не требует особых усилий. После этого останется только заполнить образовавшиеся пустоты тепло- и звукоизоляционным материалом и закрыть все перекрытия и чердачные перекрытия. Дерево – хороший проводник звука. Следовательно, если просто обшить балки между этажами деревом, тепло- и звукоизоляция оставят желать лучшего.

Правильный выбор теплоизоляционного материала необходимо осуществлять начиная с места перекрытия. Итак, для перекрытия между этажами большое значение имеет звукоизоляция. Перекрытие между полом и мансардой должно обладать более теплоизолирующими качествами. В доме, где есть отопление на всех этажах, следует учитывать передачу тепла на верхние этажи. В этом случае выбор в пользу теплоизоляционных характеристик материала даст возможность сохранить микроклимат каждого помещения. Большое внимание следует уделить защите теплозвукоизоляционного материала от влаги. Для этого используются паро- и гидроизоляторы.

Нормы и требования

Перекрытие между этажами постоянно подвергается механическим и акустическим воздействиям, вызывающим шум (ходьба в обуви, падающие предметы, хлопающие двери, работающие телевизоры, динамики, говорящие люди и т. д.). В связи с этим предъявляются жесткие требования к утеплению. Звукоизоляционная способность обозначается двумя индексами. Индекс изоляции воздушного шума Rw, дБ, индекс приведенного уровня ударного шума Lnw, дБ. Требования и нормы регламентированы в СНиП 23-01-2003 «Защита от шума». Для выполнения требований к межэтажным перекрытиям показатель изоляции воздушного звука должен быть выше, а показатель приведенного ударного шума — меньше нормативного значения.

К утеплению полов в РФ также предъявляются требования, изложенные в СНиП 23-02-2003 «Тепловая защита зданий». Требования к утеплению, определяемые расположением пола. При выборе утеплителя для перекрытий между этажами больше ориентируйтесь на то, какой будет конструкция. Например, если утеплитель размещается между лагами или балками, предпочтение отдается базальтовым утеплителям низкой плотности или стекловолокну.

Если утеплитель подходит под стяжку, плотность должна быть высокой. Помимо теплоизоляционных свойств утеплитель должен отвечать требованиям экологической безопасности.

Классификация

Для классификации шумоизоляции все методы борьбы с проникновением шума можно разделить на две части.

  • Звукоизоляция — отражает звук от стены или потолка, которые значительно препятствуют проникновению шума за конструкцию. Такими свойствами обладают плотные материалы (бетон, кирпич, гипсокартон и другие отражающие, звукопоглощающие, материалы) Способность отражать Звук определяется прежде всего толщиной материала. В строительстве при проектировании учитывается коэффициент отражения строительного материала. В среднем он колеблется от 52 до 60 дБ.
  • Звукопоглощение — поглощает шум, предотвращая его отражение обратно в помещение. Звукопоглощающие материалы имеют, как правило, ячеистую, зернистую или волокнистую структуру. Насколько хорошо материал поглощает звук, оценивается коэффициентом звукопоглощения. Меняется от 0 до 1. При единице звук полностью поглощается, а при нуле полностью отражается. Здесь следует отметить, что на практике материалов с коэффициентом 0 или 1 не существует.

Считается подходящим для изоляционных материалов с коэффициентом звукопоглощения более 0,4.

Такое сырье делится на три вида: мягкое, твердое, полужесткое.

  • Твердые материалы в основном изготавливаются из минеральной ваты. Для большего звукопоглощения в вату добавляют такие наполнители, как перлит, пемза, вермикулит. Эти материалы имеют средний коэффициент звукопоглощения 0,5. Плотность составляет около 300-400 кг/м3.
  • Мягкие материалы изготавливаются на основе стекловолокна, минеральной ваты, ваты, войлока и т.д. Коэффициент таких материалов колеблется от 0,7 до 0,95. Удельный вес до 70 кг/м3.
  • К полужестким материалам можно отнести стекловолоконные плиты, минераловатные плиты, материалы с ячеистой структурой (полиуретан, пенопласт и др.). К таким материалам относятся материалы с коэффициентом звукопоглощения от 0,5 до 0,75.

Выбор материала

Шумоизоляция и звукоизоляция в домах с деревянными полами может выполняться различными материалами.

Список самых распространенных ниже.

  • Волокнистые звукопоглощающие материалы — это рулонные или листовые теплоизоляционные материалы (минеральная и базальтовая вата, эковата и др.). Это лучший способ борьбы с шумом. Располагается между плоскостью потолка и полом потолка.
  • Войлок — укладывается поверх лаг, а также в местах примыкания стен, швов и других мест, где необходимо предотвратить проникновение через рыхлость конструкции.
  • Пробковая, фольгированная, резиновая, полистирольная подложка — тонкий материал для укладки поверх напольного покрытия или балок. Изолирует помещение от ударного шума и вибрации.
  • Песок укладывается на полиэтиленовую подложку, по низу всей звукоизоляции. Это позволяет практически полностью решить проблему звукоизоляции, в сочетании с другими материалами.
  • Керамзит — укладка и принцип работы как у песка, но за счет комковатой структуры и меньшего удельного веса удобнее. Устраняет расплескивание при разрыве субстрата.
  • Черновой пол — монтируется из листов ДСП и ОСП по принципу плавающего пола, не имеет жесткой связи с перекрытием, за счет этого гасит звуки.

Для достижения необходимого уровня шумоизоляции собирается «пирог» из комбинации разных материалов. Хороший результат, например, дает следующий порядок материалов: потолочное покрытие, обрешетка, пароизоляционный материал, минеральная вата с резино-пробковой подложкой, плита ОСП или ЦСП, отделочные материалы. Чтобы выбрать теплоизоляционные материалы, нужно немного более подробно изучите наиболее распространенные из них и выберите наиболее подходящие по описанию.

  • Стекловата — материал изготовлен из стекловолокна. Обладает высокой прочностью, высокой виброустойчивостью и эластичностью. Благодаря наличию пустых пространств между волокнами хорошо поглощает звуки. Преимущества этого материала сделали его одним из самых распространенных в тепло- и звукоизоляции. К ним относятся малый вес, химическая пассивность (отсутствие коррозии соприкасающихся металлов), негигроскопичность, эластичность. Стекловата производится в виде матов или рулонов. В зависимости от дизайна пола можно подобрать наиболее подходящий вариант.
  • Минеральная вата — материал, изготовленный из расплавов горных пород, металлургических шлаков или их смесей. Преимуществами являются пожаробезопасность и химическая пассивность. За счет хаотичного расположения волокон в вертикальном и горизонтальном положении под разными углами достигается большое поглощение. По сравнению со стекловатой недостаток у этого материала больший вес.
  • Панель многослойная — В настоящее время системы звукоизоляции удобны в использовании, так как являются одним из ведущих средств звукоизоляции перегородок (стены из кирпича или бетона и т. п.). Эти системы изготавливаются из гипсокартона и сэндвич-панелей. Сама сэндвич-панель представляет собой сочетание плотных и легких слоев гипсоволокна и минеральной или стекловаты различной толщины. От модели сэндвич-панели зависит, какой материал в ней используется и насколько слои материалов различаются по толщине. Не горюч, но не рекомендуется использовать для утепления полов, так как в этой ситуации усложняется монтаж и стоимость материала, что приведет к излишним затратам на строительство. Его можно использовать для потолков в определенных специфических ситуациях, если это упрощает монтаж звукоизоляции. Большим недостатком панелей является их большой вес, что необходимо учитывать при строительстве.
  • Прессованный из натуральной пробковой крошки лист — один из эффективных материалов для изоляции от ударного шума. Материал устойчив к грызунам, плесени, паразитам и гниению. Инертны к химическим веществам. Кроме того, преимуществом является долговечность (служит 40 и более лет).
  • Вспененный полиэтилен — наиболее подходит в качестве основы для ламината, паркета и других напольных покрытий. Эффективен от ударного шума. Имеет несколько разновидностей, что является плюсом для достижения соответствующих требований звукоизоляции и минимальных затрат. Устойчив к маслам, бензину и многим растворителям. Имеет ряд недостатков, таких как пожароопасность, неустойчивость к ультрафиолетовому излучению, теряет до 76% своей толщины при длительных нагрузках. Случаи повышенной влажности создают условия для образования плесени и грибков. Один из недорогих материалов.
  • Подложка пробкорезиновая — изготовлена ​​в виде смеси синтетического каучука и гранулированной пробки. Предназначен для уменьшения ударных шумов. Удобен для использования под эластичными и текстильными покрытиями (линолеум, ковролин и др. ). С не меньшей эффективностью используется под твердые полы. Недостатком этого материала можно назвать то, что при наличии влаги он может служить благоприятной средой для плесени, поэтому необходима дополнительная влагоизоляция. Для этого подойдет полиэтиленовая пленка.
  • Основа битумная — изготовлена ​​из крафт-бумаги, пропитанной битумом и обсыпанной пробковой крошкой. Пробковое заполнение расположено снизу, это способствует отводу влаги из-под ламината. Гидроизоляция не требуется. Минусы этого материала в том, что с полотна могут отлетать пробковые крошки, при избыточной влажности оно гниет и пачкается при монтаже.
  • Материал композиционный — состоит из двух слоев полиэтиленовой пленки и слоя гранул пенополистирола между ними. Полиэтиленовые пленки имеют разную структуру. Верхний слой защищает от влаги, а нижний слой позволяет влаге проникать в средний слой, который удаляет ее по всему периметру.
  • Пенополистирол экструдированный — имеет низкое водопоглощение, высокую прочность. Легкость монтажа этого материала определяется легкостью раскроя, простым и быстрым монтажом, минимальным количеством отходов. Простота монтажа определяет низкую стоимость работ. Прочный, сохраняет свойства на протяжении 50 лет.
  • Стекловолокно — применяется для изоляции структурного шума. Пористая структура волокна обеспечивает эту возможность. Применяется для сэндвич-панелей, каркасной звукоизоляционной облицовки и перегородок, деревянных полов и потолков. В зависимости от материала, с которым она наносится, выбирается и технология монтажа. При устройстве деревянных полов или полов, уложенных в местах опоры на стены и под балки. При этом, если концы балок опираются на стены, во избежание жесткого контакта с другими строительными конструкциями стеклопластик необходимо изолировать прокладкой.
  • Виброакустический герметик – служит для обеспечения виброизоляции. Для снижения структурного шума располагается между конструкциями. Легко использовать для заполнения слов в конституциях. Хорошая адгезия со штукатуркой, кирпичом, стеклом, металлом, пластиком и многими другими строительными материалами. После застывания запаха нет, в обращении не опасен. Во время работы помещение необходимо проветривать. Не допускать попадания в глаза во время работы.

Основываясь на изложенных выше свойствах, вы можете выбрать наиболее подходящий материал для конструируемого перекрытия.

Плата

Характеристика ошибки в расчете звукоизоляции — это сравнение двух материалов, в которых указаны характеристики звукоизоляции и звукопоглощения. Это два разных показателя, которые нельзя сравнивать. Индекс звукоизоляции определяют на частотах в диапазоне от 100 до 3000 Гц. Ошибкой также является распространенное мнение, что пенопласт является хорошим звукоизоляционным материалом. При этом 5-миллиметровый слой хорошего звукоизоляционного материала превосходит 5-сантиметровый слой пенопласта. Пенопласт относится к твердым материалам и препятствует ударному шуму. Наибольший эффект шумоизоляции достигается в том случае, когда комбинируются жесткие и мягкие теплоизоляционные материалы.

Каждый изоляционный материал характеризуется сопротивлением теплопередаче. Чем больше эта характеристика, тем лучше материал сопротивляется теплопередаче. Чтобы обеспечить необходимый уровень теплоизоляции, варьируйте толщину материала. В настоящее время существует множество онлайн-калькуляторов расчета утепления и звукоизоляции. Достаточно ввести данные о материале и получить результат. Сравнив с таблицами требований СНиП, выясните, насколько предложенный вариант удовлетворяет необходимым нормам.

Технология укладки

В частном деревянном доме монтаж шумо- и шумоизоляции лучше производить во время строительства или на стадии черновой отделки. Это избавит отделочные материалы от загрязнений (обои, краска, потолок и так далее). Технологически процесс укладки шумо- и звукоизоляции не сложен, и его можно выполнить своими руками.

Примером может служить следующий порядок шагов установки.

  • В первую очередь весь брус необходимо покрыть антисептиком. Это защитит дерево от появления паразитов, плесени, грибков и гниения.
  • На следующем этапе под балки укладывается черновой настил. Для этого подойдет доска толщиной 25-30 мм.
  • Затем поверх сформированной конструкции укладывается пароизоляция. Стыки пароизоляции необходимо проклеить строительным скотчем. Это предотвратит осыпание изоляции. Края должны заходить на стены на высоту 10-15 см, что защитит изоляционный материал по бокам от проникновения влаги со стен.
  • После герметизации пароизоляции к черновому полу на него укладывается утеплитель. В этом случае теплоизоляционный материал монтируется не только между балками, но и поверх них. Это делается для того, чтобы избежать щелей, через которые может проходить звук и тепло. В целом такой подход обеспечит высочайший уровень звуко- и звукоизоляции.
  • На завершающем этапе весь утеплитель покрывается пароизоляцией. Как и на начальных этапах, это послужит защитой утеплителя от влаги и пара. Также необходимо проклеить стыки пароизоляции скотчем. После этих этапов тепло- и звукоизоляция готова. Осталось смонтировать черновой пол. Для этого можно использовать доски шириной 30 мм. Но лучшим вариантом будет монтаж ДСП, в два слоя. При этом края ДСП должны лежать на лагах, а второй слой монтировать так, чтобы перекрывать стыки первого слоя.
  • В результате выполненных операций на черновом полу будет покрытие, не имеющее соединений с балками, технология, называемая плавающим полом. При этом покрытие держится за счет собственного веса, а отсутствие крепления с балочной конструкцией препятствует прохождению ударного шума. Этот метод является дополнительной звукоизоляцией. Приобретая плиты ДСП и ОСП, теплоизоляционные материалы, обязательно нужно знать их производителя и, по возможности, тип материала. Строительные материалы могут выделять токсичные газы, поэтому рекомендуются более качественные материалы.

В домах монолитных, двухэтажных или имеющих больше этажей, на бетонных перекрытиях устраивают тепло- и звукоизоляцию под стяжку.

Полезные рекомендации

При выборе шумоизоляции и теплоизоляции необходимо учитывать все характеристики материалов по сопротивлению передаче тепла и шума. Выяснить, насколько они соответствуют стандартам или личным требованиям, на которые следует обратить внимание снижение цены. Так как нужного эффекта можно добиться только альтернативными материалами или иным порядком укладки утеплителя. Немаловажную роль играет и то, насколько безвредно для здоровья используемое сырье.

Дополнительную роль в повышении шумо- и звукоизоляции может сыграть изменение конструкции потолка. Например, разные породы дерева имеют разную теплопроводность и звукопроводность. Большие пустоты между лагами также способствуют повышению звукоизоляции. Можно использовать разные виды уплотнителей для крепления лаг, чернового пола, чистового покрытия. Если утепление и звукоизоляция монтируются самостоятельно, то желательно не пренебрегать советами и рекомендациями специалистов. Следует обратить особое внимание на то, что нарушение технологии укладки теплоизоляционных материалов может привести к снижению желаемого результата, увеличению затрат, а в худшем случае к потерям материала и недолговечности работ.

О том, как сделать звукоизоляцию междуэтажного перекрытия по деревянным балкам, смотрите в следующем видео.

виды и технология возведения

Перекрытия между этажами в частном доме представляют собой конструкции, разделяющие помещения по высоте, образующие перекрытия. Эти конструкции отделяют подвальные и чердачные помещения от основных. Они должны иметь достаточную прочность, чтобы выдержать нагрузку собственного веса и полезной нагрузки, которой оказывается мебель, люди и оборудование.

общее описание

Значение полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если это чердачное перекрытие, то эта величина составляет не более 105 килограммов на квадратный метр. Для межэтажного перекрытия цокольного этажа это значение увеличивается до 210 килограммов на квадратный метр. Перекрытия между этажами в частном доме должны быть прочными, они не должны прогибаться под действием нагрузок, допустимая величина прогиба для мансардных этажей составляет 1/200, тогда как в случае пролетов между этажами эта величина должна быть 1/200. 250.

Основные требования к перекрытиям

В процессе устройства полов необходимо обеспечить достаточную степень шумоизоляции, значение устанавливается нормами при проектировании. Для этого закройте щели в местах стыковки материала, только в этом случае звуки из соседних комнат будут распространяться минимально. Перекрытия, разделяющие помещения с определенным перепадом температур, должны соответствовать требованиям теплозащиты. Это говорит о необходимости дополнительного слоя утепления. Любая конструкция, особенно из дерева, не способна противостоять длительному воздействию огня. Следует помнить, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий она составляет 60 минут, а если конструкция деревянная с засыпкой и дно имеет оштукатуренную поверхность, то противостояние с огнем продлится 45 минут. Деревянные полы, защищенные слоем штукатурки, способны выдерживать пламя около 15 минут. При наличии деревянных перекрытий, которые в процессе строительства не были защищены негорючими материалами, следует учитывать, что их предел огнестойкости еще меньше.

Виды перекрытий

Перекрытия между этажами в частном доме могут быть межэтажными, цокольными, цокольными или чердачными. По конструктивному решению несущая часть перекрытия может быть балочной или шпоночной. В первом случае система состоит из балок и заполнения. Во втором конструкция выполняется из однородных элементов по типу панелей или плит.

Особенности покрытия балок

Перекрытия между этажами в частном доме могут быть балочными, при этом отдельные элементы располагаются на равном расстоянии друг от друга, а элементы набиваются по балкам. Последние служат ограждением. Балки могут быть металлическими, железобетонными или деревянными.

Особенности устройства полов из деревянного бруса

При строительстве частных домов в большинстве случаев балки выполняются из дерева. Для балок существуют ограничения по ширине пролета, их можно применять для чердачных перекрытий или межэтажных конструкций, в которых ширина пролета должна быть 5 метров. Такие изделия изготавливаются из хвойных или лиственных пород дерева, а с верхней стороны находится настил, то есть пол. Конструкция такого перекрытия предусматривает наличие балок, наката, пола и теплоизоляционного материала.

Если вы решили возводить перекрытия между этажами в частном доме своими руками на основе деревянного бруса, вам следует знать, что дом может иметь прямоугольный план. Перекрывать пролеты необходимо по направлению вдоль короткой стены. Чтобы пол не прогибался под собственным весом, его элементы укладывают на определенном расстоянии. Если нужно построить потолок 3х4 метра, следует использовать балки 6х20, которые укладываются на 3-х метровую стену. Если перекрытие межэтажное, то балки должны быть удалены друг от друга на 1,25 метра, в случае мансардного этажа расстояние увеличивается до 1,85 метра. Это свидетельствует о том, что по мере увеличения ширины пролета расстояние между балками становится больше.

Технология работ

При перекрытии между этажами в частном доме из дерева элементы изначально обрабатываются антисептиком. При их опоре на бетонную или каменную стену торцы оборачиваются двумя слоями рубероида, а брус укладывается в подготовленное гнездо. При этом элемент не должен доходить до задней стены на 3 сантиметра, конец бруса нужно сделать скошенным. Оставшееся свободное пространство заполняется теплоизоляцией, которую можно заменить монтажной пеной.

По боковым кромкам балок укреплены бруски 4х4 или 5х5, которые называются черепными. Рулоны закреплены на валке из деревянных щитов. Пластинчатые пластины плотно прижаты друг к другу, к черепной перекладине они крепятся с помощью саморезов. Когда делаются перекрытия между этажами в частном доме, фото рекомендуется рассмотреть заранее. Это позволит понять, что конструкция требует монтажа утеплителя. Он будет выполнять роль шумопоглощающего слоя, а в мансардном потолке — функцию теплоизоляции. В качестве материала может использоваться пенопласт, керамзит, опилки, минеральная вата, стружка, солома, а также одревесневшая листва. После закрепления проката сверху укладывается теплоизоляция. Между балками сначала уложите слой толя, пароизоляционную пленку или пергамин, загнув материал на балки на пять сантиметров. После наступает очередь укладки слоя теплоизоляции.

Устройство бетонных полов

Бетонные плиты между этажами в частном доме могут иметь различную форму. Если речь идет о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой равна пределу от 8 до 12 сантиметров. При этом используется бетон М 200, сама плита опирается на несущие стены. Вес квадратного метра такого перекрытия может составлять 490 килограмм, если толщина 200 миллиметров. Монтаж осуществляется в несколько этапов, первый – это установка несущих балок на подготовленное место, затем делается деревянная опалубка из необрезной доски, и следующим этапом укладывается арматура 6 мм. На завершающем этапе заливается бетон. Толщина перекрытий между этажами в частном доме может равняться вышеуказанному пределу, но важно также соорудить опалубку, которую иногда приобретают в готовом виде.
