Межэтажные деревянные перекрытия пользуются большой популярностью, что связано с простотой их монтажа и дешевизной материала. Однако, следует учитывать, что перекрытие – это один из наиболее ответственных элементов любого здания.

Поэтому прежде чем приступить к монтажу, необходимо изучить основные строительные правила деревянных межэтажных перекрытий, с которыми мы ознакомимся ниже.

Деревянное перекрытие

Общие сведения

Достоинства

Основным достоинством деревянных перекрытий является то, что их несложно уложить без применения специальной строительной техники.

Причем использовать их можно не только в деревянных домах, но и строениях,выполненных из следующих материалов:

• Кирпича;
• Легких видов бетона;
• Керамоблоков и пр.

Конечно, сделать межэтажное перекрытие в деревянном доме своими руками в одиночку не получится. А вот двое крепких мужчин, обладающих опытом строительных работ, с такой работой вполне могут справиться.

На фото — балки перекрытия деревянного дома

Недостатки

Что касается недостатков рассматриваемой конструкции, то к ним относятся следующие моменты:

• Сравнительно низкая прочность древесины;
• Материал легко воспламеняется;
• Склонность к гниению и поражению паразитами.

Надо сказать, что несмотря на все эти недостатки, при соблюдении определенных правил монтажа, межэтажное перекрытие из деревянных балок получается прочным, надежным и долговечным.

Особенности устройства

Материалы

В первую очередь ознакомимся с материалами, которые можно использовать для обозначенных целей. Дело в том, что к балкам предъявляются строгие требования относительно качества и прочности, так как они опираются на стены лишь концами. По этим причинам лиственные породы для древесины не годятся.

Разрешается использовать исключительно брус хвойных пород, который высушивался не менее года. Идеальным же вариантом считается брус, высушенный в течение трех лет.

Брус не должен иметь трещин и сучков

Наиболее целесообразно  использовать брус прямоугольного сечения. При этом следует учитывать, что прочность на изгиб зависит от высоты, а не ширины детали. Наиболее устойчивым на изгиб считается брус с соотношением сторон 7:5.

Обратите внимание! Балки, уложенные друг на друга способны выдержать в два раза больше нагрузку, чем те же детали, уложенные рядом.

Размеры деревянных балок для межэтажных перекрытий могут быть следующими:

Совет: Рассчитать необходимые параметры бруса, которые зависят от нагрузки, можно при помощи калькулятора Романова.

Схема опирания балок на стены

Особенности укладки

Укладка межэтажного деревянного перекрытия имеет ряд нюансов. Самое главное правило заключается в том, что деревянные балки можно монтировать без дополнительного опирания только для пролетов длиной не более шести метров. Оптимальное же расстояние между стенками, на которые происходит опирание, составляет от 2,5 до 4 метров.

Обычно дополнительную поддержку применяют только в подвальных помещениях. Если же длина дома превышает 6 м, то брус укладывается на три несущие стены. Промежуточная стена при этом располагается примерно посередине дома.

Инструкция по укладке балок выглядит так:

• Концы бруса отесываются под углом в 60 градусов.
• Далее торцы детали пропитываются антисептиком и затем обрабатываются смолой.
• Дно ниши в стене, в которую будет укладываться брус, застилается рубероидом, уложенным в несколько слоев. Следует отметить, что гнезда подготавливаются еще на этапе возведения стен.
• Затем концы детали обрабатываются толем, после чего она укладывается в ниши. При этом торцы не должны достигать стенки ниши примерно на 40 мм.
• После этого пространство в нише следует заполнить минеральной ватой или пенопластом. Если толщина стены составляет менее двух кирпичей, то пространство заполняется цементным раствором (не касается деревянных стен).

Пример уложенных в гнезда балок

• Если стены кирпичные, то каждую третью балку необходимо фиксировать в гнезде при помощи анкера, который закладывается в стену еще в процессе ее возведения. Анкер должен выпирать из стены на 20 см. Чтобы выполнить монтаж бруса, в его торце необходимо высверлить отверстие под анкер подходящей глубины и диаметра.

Если стена деревянная, то брус можно дополнительно зафиксировать при помощи кронштейна, который крепится ко дну ниши и нижней части балки шурупами.

Обратите внимание! За день до укладки деталей на них необходимо нанести антипирен, который защищает древесину от возгорания.

Пример укладки балок на три стены

Укладываются балки от краев к центру. Причем в процессе монтажа необходимо следить за горизонтальностью их расположения при помощи строительного уровня.

В случае необходимости выровнять положение бруса можно путем подкладки просмоленных досок подходящей толщины.Не рекомендуется стесывать толщину бруса, а также запрещено подкладывать под него щепки.

Обратите внимание! Балки перекрытия должны располагаться параллельно друг другу. Кроме того, между ними должно быть одинаковое расстояние.

Крайние балки не должны располагаться вплотную к параллельной стенке – минимально допустимое расстояние составлять 10 см. Нельзя располагать брус и возле трубы дымохода.

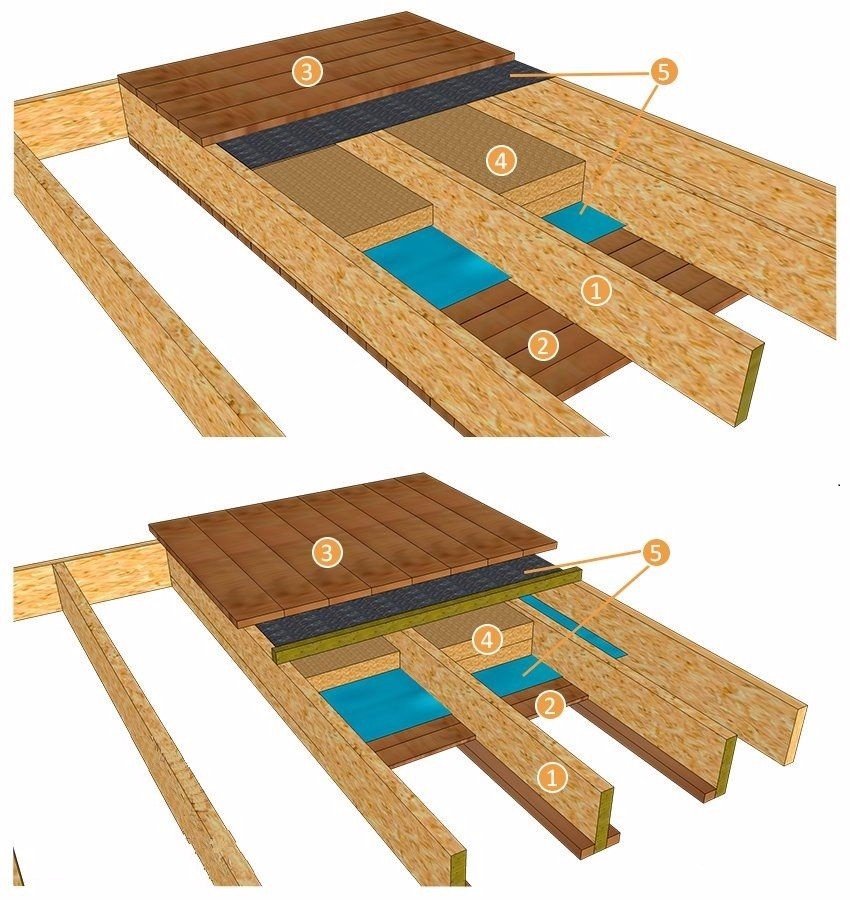

Схема деревянного перекрытия

Укладка перекрытия по балкам

Конструкция межэтажного перекрытия по деревянным балкам представляет собой «слоеный пирог». Дело в том, что помимо потолочного покрытия еще используется тепло/шумоизолятор и другие материалы. Причем, от качества выполнения перекрытия во многом зависит комфорт проживания в доме.

Итак, устройство межэтажных перекрытий по деревянным балкам осуществляется в такой последовательности:

• Первым делом к деревянным балкам крепится потолочное покрытие. Это могут быть доски, фанера, ДСП или другой материал.
• Далее, сверху на потолочное покрытие внахлест укладывается пароизоляционное покрытие.Чтобы в процессе работы пленка не сдвинулась, ее можно прихватить строительным степлером к балкам.

Укладка минеральных матов в перекрытие

• Затем в пространство между балками укладывается теплоизолятор. В качестве последнего могут использоваться минеральные маты, керамзит, эковата и пр.Чаще всего используют минеральные маты, так как на них доступная цена, и при этом они обладают неплохими эксплуатационными качествами.

На данном этапе крайне важно обеспечить плотное прилегание утеплителя к балкам.

• Далее стелется гидроизоляционный материал.
• В завершение работы поверх балок выполняется настил из досок, плит ДСП или другого материала.

Вот, собственно, и весь пирог межэтажного перекрытия по деревянным балкам. Следует отметить, что теплоизоляционный материал не только сохраняет тепло в помещении, но и выполняет функцию шумоизоляции, поэтому его монтаж крайне важен.

Резиново-пробковая подложка

Если дом двухэтажный, то также необходимо выполнить виброизоляцию. Для этого на балки укладывается резиново-пробковая подложка, толщина которой должна составлять не менее 4 мм. При этом плиты ДСП не крепятся к балкам, а просто укладываются поверх них, в результате чего получается плавающий пол.

Пространство между плитами и стенами следует заполнить войлоком. Благодаря этому будут гаситься все ударные и акустические звуки.

На этом межэтажное перекрытие по деревянным балкам можно считать выполненным. Единственное, для достижения наилучшего эффекта шумопоглащения, на черновой настил также желательно уложить резиново-пробковую подложку, и только после этого можно монтировать чистовое напольное покрытие.

Критерии качества

Оценить, насколько качественно выполнены межэтажные перекрытия в деревянном доме можно по следующим критериям:

• Отсутствуют перекосы в любых направлениях;
• Отсутствуют перекосы от осей конструкций свыше 15 мм;
• Отклонения по горизонтали не превышают 2 мм;
• Покоробленность не превышает 0,7 мм на квадратный метр;
• При хождении людей по полу не возникает шума и вибраций.

Если перекрытие соответствует всем этим нормам, значит с поставленной задачей вы справились на отлично.Вот, пожалуй, и вся основная информация относительно обустройства деревянных перекрытий.

Вывод

Как мы выяснили, выполнить самостоятельно монтаж деревянных перекрытий действительно несложно. Причем они прослужат не меньше, чем сам дом. Единственное, для этого необходимо в строгости соблюдать вышеизложенную технологию (см.также статью «Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением»).

Ознакомиться с дополнительной полезной информацией по озвученной теме можно из видео в этой статье.

Деревянные перекрытия своими руками: советы специалиста

Деревянные перекрытия – один из наиболее доступных вариантов обустройства надежного жилища. В отличие от ЖБ перекрытий, деревянные не требуют применения раствора, техники и больших физических усилий. Деревянные перекрытия идеально подходят для деревянного дома, а также домов из кирпича, керамоблока, легкого бетона и других, относительно легких, материалов.

Организовывать деревянные межэтажные перекрытия удобнее вдвоем. Даже если вы – новичок в данном вопросе, все равно справитесь, опираясь на нашу инструкцию. Про технологию обустройства деревянных перекрытий – далее, более подробно.

Достоинства и недостатки деревянных перекрытий

Перед тем, как строить дом с деревянными перекрытиями, давайте выясним, в чем их «узкие места». Если перечислить кратко, то проблемы могут быть в:

·         Низкой механической прочности

·         Легкой возгораемости

·         Подверженности воздействию вредителей (термитов, короедов и т.д.).

Если же вы обработаете древесину от жуков, правильно обустроите балочное перекрытие, пропитаете все элементы специальной противопожарной смесью, то проблем с конструкцией не будет.

Гидро- и звукоизоляция также важны, если вы заботитесь о комфорте в доме.

Выбор и укладка балок

Чтобы выбрать подходящие для межэтажного перекрытия балки, учтите тот факт, что нагрузка на них будет достаточно высокой. Для такой работы не подойдут балки прямоугольного сечения из лиственных пород, только хвойные с возрастом древесины не менее 1 года.

Срезав концы балок под углом, хорошо пропитайте их битумом и просушите, либо выполните обжиг и оберните толем, оставив открытыми торцы.  Размеры балок: 50-160 мм ширина, 140-240 мм высота. Интервал укладки балок – 600-1000 мм. Нагрузка от веса балки – 60-220, эксплуатационная – 200 кг/кв. м.

Для качественной укладки ограничьте длину пролета: не более 6 м без дополнительного опирания. Наиболее часто поддержка нужна для подвального и 1-го этажей. Чаще всего строят так, что перекрытия опираются на 3 несущих стены, этого достаточно для прочной и надежной конструкции.

Укладывайте балки от краев к центру, выравнивая горизонт с помощью просмоленных досок. Проверяйте уровень рейкой или готовым шаблоном. Ниши можно заделать раствором, минеральной ватой или пенопластом. Каждую 3-ю балку закрепите анкером. Возле дымохода балки прокладывать нельзя, минимальный отступ – 40 см.

Мы не настаиваем на утеплении межэтажного перекрытия, но изоляция от шума и вибраций тут необходима. В чердачном перекрытии нужна специальная паропроницаемая пленка. Виброизоляцию между 1 и 2-м этажами можно выполнить с помощью двойного перекрытия или сделать накат с помощью деревянных щитов, а также щитов из фанеры, гипсошлака и т.д. На щит наносят смесь песка и глины, которую после высыхания прикрывают пергамином или толем.

Слой пола-потолка между этажами следует делать из гипсокартона на балках. Можно также использовать ДСП, ПВХ или ДВП.

Качественное перекрытие обязательно соответствует определенным критериям. Речь идет о допустимом отклонении осей более 15 мм, отсутствии перекосов, минимальной покоробленности, небольшом отклонении по горизонтали (менее 2 мм), а также отсутствии вибрации при хождении людей по 2-му этажу.

Укрепить прогнившие балки или заменить их всегда можно. Вы также можете проложить опоры между балками, в которых сомневаетесь. В нашем интернет-магазине можно купить все необходимое для ремонта и замены балок, а также для обустройства надежного деревянного межэтажного перекрытия.
