Металлическая лестница на второй этаж своими руками: фото, чертеж

Содержание

• Общие требования
• Типы металлических лестниц
• Расчеты
• Оборудование, инструменты и материалы
• Изготовление металлической лестницы с двумя косоурами

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и нетяжеловесную.

Строительство простой одномаршевой металлической лестницы на второй этаж – задача посильная при наличии навыков в таком деле, как сварка металла. Сложнее сделать двухмаршевую конструкцию с площадкой, но ведь не боги горшки обжигали?

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

• В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
• Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
• Оптимальная высота ступеней – 160-180 мм.
• Минимально разрешенная глубина ступеней – 270 мм.
• Ограждение должно выдерживать боковую нагрузку в 100 кг.
• Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

Типы металлических лестниц

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

• На косоурах (косоур – опора, находящаяся под ступенями). Самый популярный тип межэтажной конструкции.
• На одном косоуре (швеллер или двутавр, которые выполняют роль опоры, размещают посредине конструкции, и на него крепятся ступени). Такие лестницы выглядят воздушными и легкими, при этом они выдерживают серьезные нагрузки.
• На тетивах (тетива – опора, находящаяся сбоку ступеней).
• На больцах. Бескаркасный тип конструкции, ступени которой крепятся к стене больцами – специальными болтами
• Винтовыми. В качестве несущего элемента используется опорный столб в центральной части конструкции.

Важно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.

Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Оборудование, инструменты и материалы

Для строительства межэтажной металлической конструкции нам потребуется:

• Ручной инвертор с электродами для постоянного тока диаметром 3,2 мм и 1,6 мм.
• Маска сварщика, защитные очки и рукавицы.
• Болгарку с отрезными дисками 125х1,6 мм.
• Шлифовальные диски диаметром 125 мм.
• Дрель и сверла по металлу.
• Устойчивый металлический стол.
• Струбцина с высотой регулировки 0-800 мм.
• Тиски.
• Грунтовка,
• Уайт-спирит.
• Краска по металлу.
• Рулетка и угольник.
• Карандаш.

Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.

Изготовление металлической лестницы с двумя косоурами

Соблюдаем такую последовательность в работе:

• Резка заготовок.
• Изготовление кобылок (узлов для крепления ступеней).
• Сварка опорных уголков.
• Монтаж косоуров.
• Приваривание ступеней и ограждения.
• Шлифовка.
• Грунтовка и покраска.

Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу. Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами.  Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

• Опалубка для лестницы из бетона

• Крыльцо для частного дома

• Монтаж чердачных лестниц с видео

• Лестницы для дачи и частного дома с фото

Лестницы из металла своими руками — пошаговая инструкция по монтажу с чертежами и расчетами!

Чтобы спроектировать чертеж железной лестницы на второй этаж, необходимо рассчитать целый перечень показателей. Это можно сделать как в специальных программах, например, Archicad или 3ds Max, так и самостоятельно.

• Особенности металлических конструкций
• Выбираем профиль
• Металлическая лестница на второй этаж с улицы
• Пошаговая инструкция по варке железной лестницы
• Строительство железной лестницы
• Монтаж лестницы из швеллера
• Строительство винтовой лестницы
• Гильзы и ступени
• Технология обшивки ступеней

Особенности металлических конструкций

По способу изготовления можно выделить два типа: лестница, полностью спроектированная из металла, и лестница, построенная на металлических каркасах. Обе отлично подойдут для использования в каркасных домах для подъема на второй этаж.

металлическая тетива

Также различают лестницы по количеству пролетов: одно- и двухпролетные, с поворотом и прямые. Но если вы строите лестницу впервые, то лучше начинать с одномаршевого варианта.

Особенность любого проекта отображается в чертежах и расчетах, в которых указывается:

1. Уклон ступеней.

2. Высота и ширина ступеней.

3. Размещение ступеней.

По глубине ступени для металлической лестницы не должны быть менее 27 см. Это связано с тем, что при спуске с лестницы, возникает опасность падения. Высота ступени должна быть от 16 до 20 см. Если она выше указанной нормы, то возникает большая нагрузка на колени и пользоваться такой лестницей некомфортно.

Сделанные металлические лестницы своими руками имеют ряд преимуществ:

1. Долговечность конструкции металлической лестницы (к примеру, на деревянной лестнице уже через полгода эксплуатации появляются трещины).

2. Возможность комбинирования.

3. Прочность конструкции.

4. Низкая цена монтажа каркаса.

расчет лестницы

к содержанию ↑

Выбираем профиль

профиль

Делать лестницы из металла начали уже давно. Особое внимание уделяли подбору швеллера и уголков. По технологии процесс очень простой, сначала ставим два швеллера параллельно друг друга, а после при помощи уголков свариваем контуры. Ну и дальше все это дело можно закрепить либо деревянными ступенями, либо металлическими.

к содержанию ↑

Металлическая лестница на второй этаж с улицы

Металлические лестницы можно использовать для оформления интерьера в каркасном доме. Но стоит понимать: металл придает «холодный» оттенок помещению, и не всегда может быть уместен.

Конечно, можно ее сделать с деревянными ступенями, которая придаст интерьеру больше тепла, но целесообразнее железную лестницу использовать на улице.

Сварить металлическую лестницу можно и самостоятельно, при этом у вас выйдет в меру недорогая и надежная конструкция.

к содержанию ↑

Пошаговая инструкция по варке железной лестницы

Вам понадобится:

1. Болгарка.

2. Шлифовальный и режущий диски.

3. Магнитные держатели для сварки.

4. Сварочный аппарат (лучше всего подойдет вариант инверторного типа).

5. Дрель и сверла по металлу.

6. Тиски.

7. Крепежи.

8. Уголки.

9. Стол для работы с металлом.

Изображение демонстрирует самый простой вариант железной лестницы (может быть и с деревянными ступенями).

самый простой вариант металлической лестницы

Примечание:

1. Швеллер.

2. Рифленые металлические (деревянные) ступени.

3. Стальные кобылки.

4. Места сварки.

5. Кронштейны.

к содержанию ↑

Строительство железной лестницы

Для разработки проекта небольшой металлической лестницы, необходимо подготовить два типа проекций: вертикальные и горизонтальные, см. рисунок ниже.

чертеж лестницы

Чтобы посчитать размер профильной трубы для косоура, воспользуйтесь следующей формулой: a2+b2=c2, где «a2» — высота лестницы, а «b2» — ее длина.

к содержанию ↑

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

1. Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.

2. Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.

3. Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

готовая лестница

к содержанию ↑

Строительство винтовой лестницы

 Если получится сделать самому винтовую металлическую лестницу, то она будет пользоваться особой ценностью в доме. Потому что, она очень привлекательно выглядит и, как правило, расположена в центре всего дома, благодаря компактности, можно высвободить большое количество пространства, которое было бы занято маршевой конструкцией.

Для строительства лестницы вам потребуется толстенная труба диаметром 80 мм для центральной стойки. Длина трубы определяет высоту всей конструкции. Ширина марша в случае малой загрузки будет равна 14 см. Для того чтобы верхний виток лестницы не мешал при ходьбе по нижнему, расстояние между ними должно быть около 2 метров.

Чтобы положение лестницы было правильным, при строительстве нужно пользоваться откосами и уровнями. Обратите внимание и на пол, на котором будет стоять конструкция с учетом веса людей. Можно монтировать винтовую лестницу и без центрального столба, как на фото ниже, но это очень сложно.

к содержанию ↑

Гильзы и ступени

Ступени лестницы можно сделать из металла, каркас из уголков. Форма ступеней в отличии от маршевой лестницы, тут трапециевидная, почти треугольная. Середина должна быть не уже 20 см, а для облицовки можно использовать дерево.

винтовая лестница

Для крепления лестницы будем использовать гильзы диаметром 200 – 260 мм, и к ним крепить ступени. После того как приварили ступени к гильзам, всю конструкцию можно одеть на центральную стойку.

Кроме винтовой и маршевой лестницы есть и модульные варианты, как правильно их возводить вы сможете увидеть из видео ниже.

к содержанию ↑

Технология обшивки ступеней

Допустим вы сделали металлическую лестницу и теперь вам остается только ее обшить деревянными накладками. При выполнение этой работы учитывайте дополнительные крепежные детали, которые вам понадобятся.

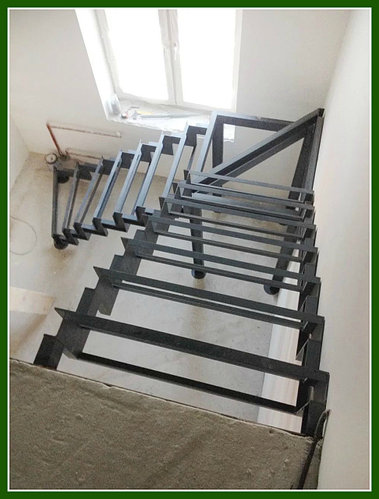

металлическая лестница с забежными ступеньками

От торца ступеней отходим 2 см и начинаем размечать отверстия под саморезы и болты с шагом в 15 см. К металлическому каркасу ступеней монтируем фанеру. Закрепляем ее при помощи монтажного клея с эффектом заполнения. Благодаря этому клею можно устранить даже проблемы и косяки при сварке. Кстати, крепить фанеру на монтажную пену, категорически нельзя, потому что она очень мягкая.

После того как вы изучили самые простые конструкции лестницы, теперь вы можете построить что-то элементарное, допустим для погреба. А затем уже постараться сделать более элегантную и эстетическую лестницу, которой будет и не стыдно похвастаться.
