Как сделать люк в погреб своими руками: Люк в подвал своими руками

Содержание

материалы, инструменты, инструкция по изготовлению

Практически во всех частных домах имеется собственный подвал или погреб. Если вход в него находится в полу, то потребуется изготовить напольный люк в подвал. Как сделать такой люк, во многом зависит от особенностей строения подъема и его места расположения. Создание люка в подвал своими руками подразумевает изготовление чертежей, выбор и приобретение материалов, из которых будет создана конструкция. Люк в подвал, в первую очередь, должен быть полностью безопасен и удобен для использования.

Особенности устройства люка

Подвал имеет множество преимуществ, в том числе он выступает в роли помещения для хранения, а также позволяет полу на первом этаже лучше сохранять тепло. Главный минус — высокая стоимость создания подвального помещения, поэтому большинство владельцев домов занимаются изготовлением проема в полу и установкой напольного люка в подвал своими руками.

Для установки люка нужно продумать все этапы работы

Особенности изготовления проема в полу позволяют значительно сэкономить, но для успешного завершения проекта требуется заранее продумать все детали:

Разработать подробный чертеж.
Выбор места для установки также имеет большое значение. Мебель или иные предметы не должны мешать крышке свободно открываться.
Установить оптимальный размер. При этом внутренний проем не должен быть менее 75х75 см.
Подобрать материалы, которые смогут сделать конструкцию достаточно прочной, но не тяжелой, а также впишутся в интерьер.
Выбрать оптимальный вариант для герметизации и теплоизоляции крышки. Утепленный люк в подвал не позволит холодному воздуху проникать в дом даже в зимнее время.

Часто люки оснащаются подъемным подвальным механизмом, который обеспечивает плавность движения и позволяет зафиксировать крышку в одном положении. Кроме этого, на люк можно установить электропривод, который не позволит проникнуть в него животным или маленьким детям.

Из каких материалов делают люк в подвал

Для изготовления люка существует множество материалов. Их выбор во много зависит от общего интерьера дома и напольного покрытия. При правильном подборе материалов можно сделать скрытый вход в подвальное помещение, которое не будет нарушать общий вид помещения.

Люк в подвал из дерева

Если напольное покрытие состоит из деревянной доски, то для маскировки входа в подвальное помещение рекомендуется использовать дерево. Кроме этого, с его помощью нагрузка на всю конструкцию будет значительно меньше. Если сам лаз имеет размеры 80х80 см, то крышка должна быть немного меньше. Это обеспечит свободное прилегание крышки к полу.

Важно! Между полом и крышкой также требуется оставить зазоры размером 4-5 мм. Это обеспечит свободную циркуляцию воздуха.

Изготовление конструкции из дерева осуществляется по следующему алгоритму:

Прибить 4 опоры из бруса, на которых потом будет лежать крышка, к черновому настилу со стороны подвального помещения.
Подготовить деревянные заготовки длинной 79 см из дерева для пола и реек.
Вырезать квадрат 79х79 см (должен быть на 10 мм меньше самого лаза).
Обработать все детали из дерева олифой или иным веществом, которое сможет защитить материал от влаги и грибка.

По высоте люк должен быть равен чистовому и черновому покрытию, что достигается благодаря многослойности. Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

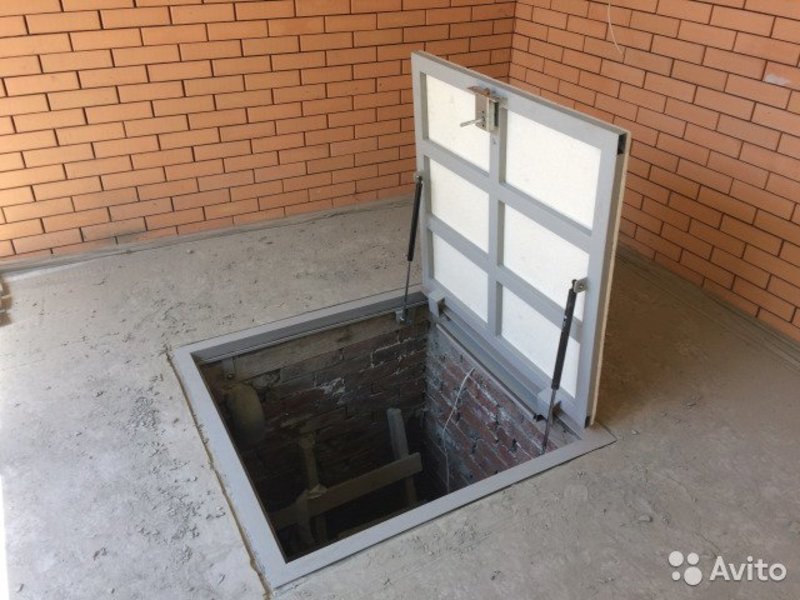

Металлический люк

Сделать конструкцию из металла гораздо сложнее, но она надежнее и долговечнее предыдущего варианта. Для ее изготовления требуется:

Вырезать крышку из листа стали толщиной не меньше 3 мм.
Приварить уголки с внутренней стороны стали по всему периметру.
Важно! С помощью уголка можно изготовить ребра жесткости, в которые потом можно установить утеплитель.
Зачистить все сварочные швы.
Разместить утеплитель, размер которого не должен быть больше уголка.
Уложить внахлест стальной лист и загнуть края с помощью киянки, закрепить с помощью саморезов к уголкам.

Далее требуется установить рамку. Для этого необходимо нарезать уголки с соблюдением размеров отверстия люка. Уголки требуется сварить между собой, после чего с помощью анкеров, прикрепить к бетонному основанию. По выступающим краям рамки требуется закрепить небольшую полоску утеплителя. В самом конце закрепляют крышку.

Данный люк намного практичнее

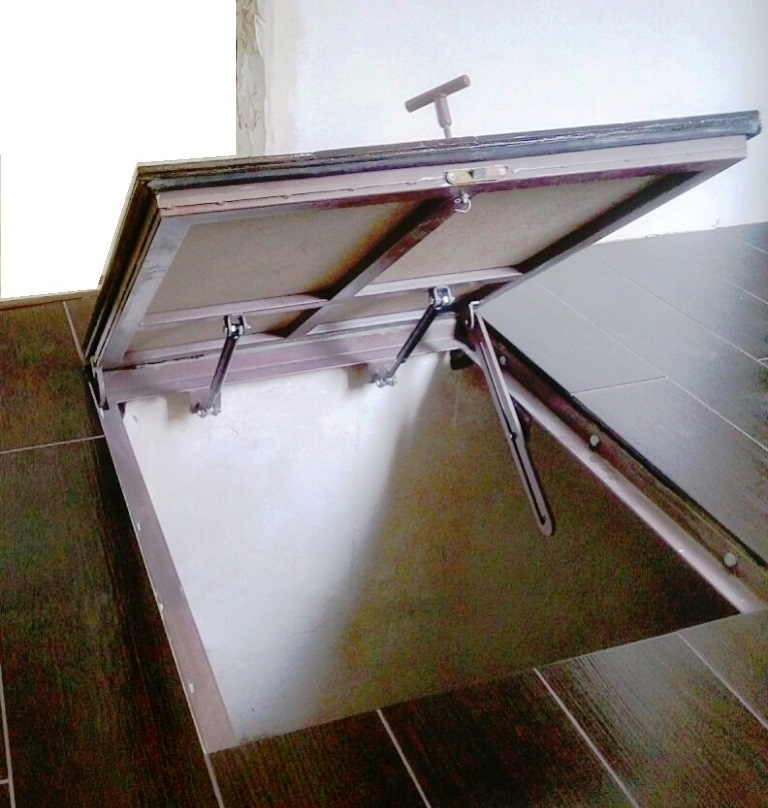

Люк под плитку

Если устанавливается люк под плитку, то потребуется первоначально создать необходимую разметку. Сам люк в подпол не укладывается на плитку, а создается в совокупности с ней, то есть потребуется сделать металлический каркас, который будет опускаться ниже уровня поверхности пола, а на него установить сам материал.

Создание люка идет по стандартному плану, с одним исключением: замок должен быть скрытым и не иметь выдающихся элементов.

Вкратце процесс выглядит так: создается металлическая основа, на нее укладывается плитка с расчетом совпадения соседних с люком элементов пола.

Чаще всего перед работой используются точные расчеты. Это поможет избежать нестыковок и недочетов.

Герметизация люка в подвал

Люк должен быть встроен герметично, но при этом не мешать полноценному ходу. Если весь пол в помещении состоит из определенного варианта покрытия, которое нельзя повредить, например, ламината, то напольные люки обустраиваются с дополнительной герметизацией, не мешающей ни покрытию, ни самой конструкции.

Герметики выбираются в зависимости от сочетаемости с материалами, которые использовались при строительной работе.

Электропривод

Электропривод устанавливается на люк для управления закрытием и открытием подвала. Есть много вариантов обустройства, но даже при самом упрощенном потребуется дополнительная разметка по размерам люка. Это необходимо для полноценного хода.

Требуется помнить, что стержни должны быть установлены правильно. Сам электропривод будет расположен на крышке люка.

Создание выдвижного механизма

Выдвижной механизм часто применяется при обустройстве напольных люков. Для создания механизма потребуется небольшое пространство под полом, а также список материалов:

стальной лист 2 шт. толщина 5 мм;
набор металлических роликов;
стальные стержни;
электродвигатели компактного размера – 2 шт.;
источник тока и электрокабель;
переключатель с тремя позициями.

Выдвижной механизм удобен в обращении, но его создание и обустройство должен вести человек с опытом подобной работы.

Каждый тип люка имеет свои нюансы

Виды петель для крышки люка

Петли для люка в подвал — важный элемент, который нужно выбирать с особой тщательностью. При монтаже входа в подвальное помещение применяют следующие виды петель:

Накладные. Крепятся одной стороной к крышке люка, а другой – к полу или стенке. Стоимость петель может значительно отличаться в зависимости от степени надежности, декора. Наиболее дорогостоящие — кованые петли.
Скрытые. Монтируются в самом покрытии или внутреннем каркасе, что позволяет добиться плотного прилегания крышки к полу. Такой механизм позволит полностью скрыть люк от посторонних глаз.
Пантографы. С их помощью люк плавно выдвигается вначале вверх, а потом в сторону. Независимо от толщины используемого материала края крышки спокойно выходят из перекрытий.

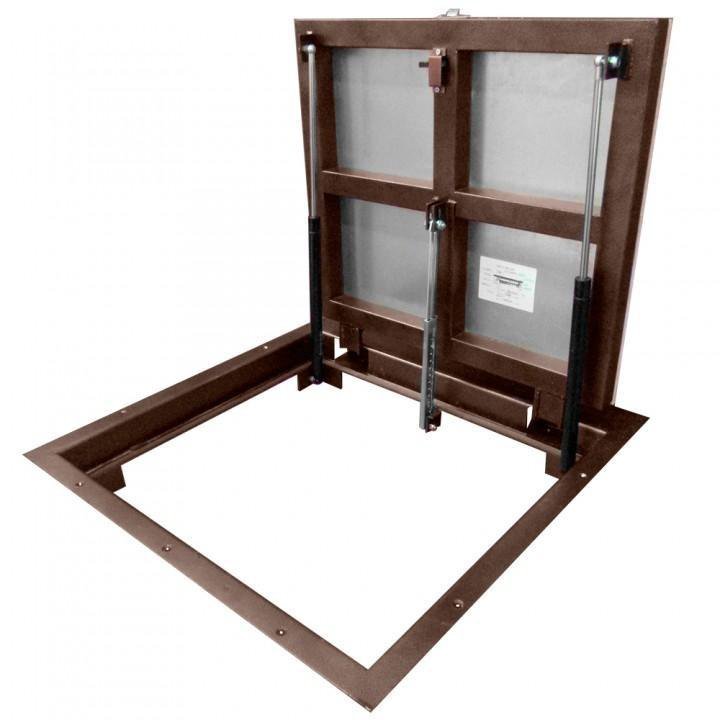

Газовые амортизаторы. С их помощью можно легко поднять крышку и зафиксировать ее в необходимом положении. Такой механизм позволяет без приложения особых усилий поднимать тяжелые деревянные или металлические дверцы, расположенные горизонтально.
С приводом. Позволяют свободно открывать или закрывать большие и тяжелые крышки люков. Чаще всего используются при изготовлении металлических конструкций. В свою очередь, механизм с приводом делится на выдвижной и откатный. Выбор зависит только от желания самого мастера и имеющегося места.

Выбор петель необходимо осуществлять в зависимости от нагрузки, которая будет на них возложена. Кроме этого, не стоит забывать про необходимость люфта и защиту от коррозии.

Пошаговая инструкция, как сделать люк в подвал своими руками

Перед началом работ следует разработать точную схему расположения люка с учетом находящейся рядом мебели или проходов. Лучше всего обустройство входа в подвальное помещение осуществлять на этапе строительства самого дома.

Если конструкция будет иметь небольшой размер, то рекомендуется использовать доски толщиной до 4 см, которые требуется обить фанерой, устойчивой к воздействию влаги. Если предполагается, что на конструкцию будет воздействовать повышенная нагрузка, то рекомендуется использовать для изготовления рамы цельный брус.

Важно! За несколько дней до начала работы требуется обработать все деревянные элементы олифой, антисептиком или гидрофобной пропиткой. Только после полного высыхания можно приступать к сбору люка.

При изготовлении конструкции из дерева необходимо придерживаться пошаговой инструкции:

Прибить к черновому полу раму, изготовленную из 4 брусков.
Собрать заготовку из досок и фанеры, размер которой на 10 мм меньше выбранного.
Установить со стороны подвального помещения петли или амортизаторы.
Вырезать потайную ручку.
Прикрутить под углом 90° крышку и проверить механизм работы.

Скрытые люки, изготовленные из дерева, стоит делать многослойными. Для этого рекомендуется первый и наружный слой обшить влагостойкой фанерой, а утеплителем заполнить набивки по краям обрешетки и внутреннее пространство. Обязательно требуется оставить зазор (10 мм).

Металлические элементы проще сделать самостоятельно. Для этого требуется:

Вырезать дверцы, которые будут соответствовать выбранным размерам.
Приварить уголки по периметру люка. Если конструкция будет иметь большой размер, то его требуется зафиксировать во внутренней части.
Уложить пенопласт, толщина которого не будет превышать высоту уголка.
Зафиксировать утеплитель с помощью тонкого листа стали и саморезов.
Сварить и закрепить с помощью анкера металлическую раму.
Прикрепить к одной стороне рамы армированные петли с доводчиком, а к другой – небольшую полоску утеплителя.

Не забываем следовать этапам установки люка

Важно! Все детали, изготовленные из металла, необходимо предварительно покрыть антикоррозийными средствами или краской.

Если производится закладка бетонного перекрытия одновременно с установкой входа в подвал, то, чтобы вывести люк на один уровень с полом, требуется слегка утопить раму вглубь на 1-2 мм.

Точное соблюдение разметки требуется при скрытом монтаже. На металлических деталях требуется заблаговременно подготовить отверстия под крепления с точным соблюдением размеров. В случае с деревянными люками необходимо делать отверстия на 0,5-1 см меньше требуемого, так как волокна могут разбухнуть.

Последний этап — установка. Для этого под торец крышки необходимо подложить планку, высота ее будет равна зазору, который требуется оставить. Фиксация производится только при открытой на 90° крышке. По окончании работ требуется проверить работу механизма. При заклиниванис на любом участке требуется сместить и перекрутить петли.

В заключение

Вход в подвальное помещение, расположенный на полу, — удобный способ организации всего пространства как внутри подвального помещения, так и снаружи. Люк для подвала с амортизаторами должен соответствовать всем требованиям безопасности, а также быть удобным для пользования.

Монтаж люков под кафель можно осуществить самостоятельно. Чтобы избежать вероятных ошибок, рекомендуется заблаговременно составить чертеж входа в подземелье на амортизаторах.

Полезные статьи:

Как выбрать кирпич для цоколя

Как сделать подвал из бетона своими руками

Правильная гидроизоляция от грунтовых вод для кирпичного погреба

Особенности постройки погреба в доме

Как закрыть цоколь в свайно-винтовом фундаменте

Особенности монтажа фундамента с погребом

Как правильно сделать подвал из кирпича

Как правильно осушить воздух в подвале

Люк в деревянном полу своими руками. Люк смотровой в деревянном полу своими руками. Част. Вырез в полу.

Содержание

Люк в деревянном полу своими руками. Люк смотровой в деревянном полу своими руками. Част. Вырез в полу.
Люк в подвал под линолеум своими руками. Требования к скрытым люкам в погреб
Как вырезать люк в деревянном полу. Люк в полу для коммуникаций
- Корректировка размеров крышки люка
- Петли на люк
- Фиксация открытого люка
Как положить ламинат на крышку люка. Устройство потайного люка
Люк деревянный. Скрытый люк в погреб своими руками: монтаж и отделка | Строительный портал
- Требования к скрытым люкам в погреб
Петли для люка невидимки своими руками. Обеспечение плавного хода и ручки

Люк в деревянном полу своими руками. Люк смотровой в деревянном полу своими руками. Част. Вырез в полу.

Здравствуйте.

Двадцать пять лет в подпольное пространство моего дачного летнего дома никто не заглядывал.

Все дело в том, что посмотреть, что делается под домом, как чувствует себя фундамент, деревянные лаги и другие части конструкции дома в подполье, невозможно, из-за отсутствия доступа.

С началом работ по ремонту и утеплению полов первого этажа, дачного летнего дома, появилась возможность изготовить в деревянном полу, в одной из комнат, простой смотровой люк.

Фото 1. Делаю люк в деревянном полу своими руками.

Перед началом проведения работ по выпиливанию люка в деревянном полу летнего дачного дома, необходимо определиться с местом, где будет вырезан люк.

Крышка люка в подполье, будет накрыта сверху фанерой и ламинатом. По периметру стыковочного шва люка будет смонтирован декоративный, профильный алюминиевый порожек.

Если люк будет вырезан в проходном месте, то декоративные порожки, обрамляющие люк, будут мешать комфортному хождению по крышке люка.

Фото 2. Делаю люк в деревянном полу своими руками.

Безусловно, крышку люка можно накрыть половичком или расстелить ковровую дорожку. Однако пол всей комнаты будет застелен ламинатом, и нет желания еще и накрывать люк какими-либо ковровыми покрытиями.

Крышка люка должна быть в свободном доступе, поэтому места для люка, на которых будет размещена крупная и тяжелая гостиная мебель, тоже не подходят.

Я выбираю место для люка, где в будущем будет стоять небольшое мягкое кресло, которое можно без труда отодвинуть, чтобы добраться до крышки люка.

Фото 3. Делаю люк в деревянном полу своими руками.

Определившись с местом, где будет вырезан люк, делаю разметку. По 20 сантиметров отступаю от внутренней стены и от печки.

Для комфортного погружения в люк, определяюсь с размерами крышки люка, которые составили 50 сантиметров на 65 сантиметров.

Крышка люка, ее базовая часть, будет сделана из отрезанных кусков половой доски. Чтобы доски не рассыпались при выпиливании люка, скрепляю их двумя удерживающими обрезками вагонки.

Фото 4. Делаю люк в деревянном полу своими руками.

В углах разметки люка, с внутренней стороны прямоугольника, сверлю сквозные отверстия при помощи шуруповерта и сверла диаметром 10 сантиметров.

Сквозные отверстия в углах разметки нужны для того, чтобы заправить пилку электрического лобзика в пол, для выпиливания напольных досок по линиям разметки.

Сначала пилю две параллельные стороны люка, вдоль половых досок. После, чтобы крышка люка не провалилась, саморезами прикручиваю к доскам два обрезка деревяшек. На фото 4 и 5, они в центре.

Фото 5. Делаю люк в деревянном полу своими руками.

Деревяшки, временно, будут удерживать крышку люка от падения внутрь подпола.

Далее электрическим лобзиком пропиливаю две другие стороны крышки люка, начинаю пилить от просверленных углов.

Если работы по изготовлению люка временно прерываются, щели между закрытой крышкой люка и полом можно заклеить малярным бумажным скотчем, защитившись от сквозняков.

Фото 6. Делаю люк в деревянном полу своими руками.

Далее, работы по изготовлению люка продолжатся, после завершающей подготовки всего периметра пола к утеплению и укладке на пол фанеры.

В следующих статьях я расскажу о дальнейших поэтапных действиях с пространством и крышкой люка. Не пропустите!

Делайте своими руками! У Вас все получится!

Возможно, мой опыт и знания пригодятся Вам. Спасибо что до конца дочитали эту статью. Подписывайтесь на канал, чтобы не пропустить новые публикации. Делитесь статьей в соцсетях, жмите на палец вверх, если хотите. Большое Спасибо!

Люк в подвал под линолеум своими руками.

Требования к скрытым люкам в погреб

Наличие подвала на даче или в частном доме имеет ряд неоспоримых преимуществ. Подсобное помещение расширяет полезную площадь и обеспечивает теплое, сухое половое покрытие первого этажа. Недостаток погреба – увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома. Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Обустройство подвала подразумевает организацию отдельного или встроенного входа. Это может быть обычная дверь или ляда (люк в поле). Если подвал расположен в жилом доме, то размещают скрытый люк. Чтоб выполнить работу самостоятельно надо продумать все заранее, учитывая основные требования к скрытым конструкциям такого типа.

Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см.
Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
Погреб надо обустроить простым и удобным механизмом открывания.
При весе дверцы более 10 кг люк желательно обустроить электроприводом.
Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными.
Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Как вырезать люк в деревянном полу. Люк в полу для коммуникаций

Как сделать напольный люк в полу для коммуникаций из дома в подвал, смотрите мой мастер класс с фото.

В частном доме коммуникации далеко не всегда удобно, а порой даже невозможно, располагать в зоне видимости и доступности.

У нас люк в полу имеет назначение всей канализационной системы. Ведь, согласитесь, не поставишь же канализационные трубы в самой ванной комнате, рядом с раковиной, душевой кабиной и унитазом…

Однако, к коммуникативным линиям путь нужен обязательно — для их монтажа, во-первых, да и для последующего устранения возможных неполадок. Именно с этой целью и был сделан напольный люк, ведущий из дома в подвал.

Мы получили и отделение коммуникаций для ванной. и обеспечение прохода к ним.

Наш деревянный напольный люк был выпилен давно, но вот удобство его открывания, создали совсем недавно, когда это, собственно, и потребовалось.

Начнем издалека. Когда была построена вторая часть дома, и когда был сделан «черновой» пол, его обшили листами ДВП. Тогда же и сделали люк в полу своими руками.

Прежде всего, нужно определить его место расположения. Где угодно сделать напольный люк не получится. Нужно учитывать размер самого люка, и расстояние о бревен, на которых держится пол.

Прикидываем, где какая комната будет, и в коридоре, по возможности, недалеко от стены, выпиливаем люк. При этом, его нужно крепить саморезами насквозь к остальному полу, чтобы он не провалился в подвал.

Корректировка размеров крышки люка

Петли на люк

К самому люк прикрутили мебельные петли, чтобы с открыванием не было проблем. Когда петель не было, открывать его было крайне тяжело, и без мужской силы, просто нереально сделать.

Чтобы не дуло из подвала в дальнейшем, боковины можно утеплить не толстым уплотнителем. Но мы сделаем это чуть позже…

Фиксация открытого люка

Теперь, когда петли имеются, надо б подумать и о фиксации люка при открывании. В полу ручку особо не приделаешь, можно споткнуться об нее.

Так, мы прибили гвоздем в двух местах ( для прочности) кусочек кожи от ремня на сторону открывания люка.

Проделали в ней отверстие, а не стене, куда будет поворачиваться крышка при открывании, надежно прикрепили крючок.

Вот такой нехитрый и, крайне удобный механизм, — поднял – зафиксировал крючком. Убрал крючок – люк закрылся.

Механизм для поднятия люка погреба

Многие хозяева усадебных домов (особенно кирпичных, с заглублённым бетонным фундаментом) обустраивают в подполье помещение для хранения продовольственных припасов: солений, варенья и т.п. В нашем доме тоже имеется такой подвал с входом через люк в полу. Люк закрывается довольно массивной крышкой, приподнять которую даже мне было тяжело, не говоря уже о жене или сыне. Пришлось подумать, каким образом облегчить процесс открывания-закрывания.

В голове сформировались и вводные требования к «помогающему» механизму:

— без электропривода (поскольку в подполе достаточно влажный воздух)

— из недефицитных материалов

— чтобы в положении «открыто» механизм не мешал входящему и удерживал от падения крышку

— чтобы в положении «закрыто» механизм ни во что не упирался и всегда был готов к работе

— чтобы механизм имел возможность регулировки помогающего усилия.

Рассматривались различные варианты, но все они по разным причинам были отвергнуты.

Но как-то в мастерской большого гаража на глаза попался свёрток в промасленной бумаге с дверной пружиной, ставшей главной частью в тут же придуманном механизме.

В комплекте оказались:

— пружина витая никелированная

— крепление левое дверное:

— крепление правое косячное

— вставка в пружину с отверстиями

— пруток стальной для регулировки усилия

Для создания полноценного облегчающего механизма потребовалось добавить несколько простых деталей:

— тягу из калиброванной проволоки с кронштейном шарнира

— тягу с трубками шарниров

— кронштейн крепления к крышке

— два болта М6х50 с гайками.

Придумал — и за дело!

Вырубил зубилом заготовки кронштейнов, зачистил кромки, просверлил по два отверстия диаметром 6 мм и загнул в тисах, согласно чертежу. В кронштейнах разметил и просверлил четыре отверстия диаметром 5 мм под шурупы крепления. Затем отрезал от калиброванного прутка диаметром 8 мм тягу и приварил её к кронштейну. Наконец, от трубки диаметром 12 мм отрезал заготовки тяги с поперечными втулками, зачистил кромки и сварил их в общий узел.

Пружину прикрутил вдоль лаги пола (брус 150×150 мм), а кронштейн крепления — к продольной доске крышки подполья (доска 50×150 мм).

С тех пор и облегчился процесс посещения домашнего подполья в маленькой и дружной семье.

А. МАТВЕЙЧУК, г. Заводоуковск, Тюменская обл.

Как положить ламинат на крышку люка. Устройство потайного люка

Потайной люк подвала под покрытие ламинат становится его крышкой и в то же время остается незаметным на поверхности напольного покрытия.

Суть заключается в том, что крышка замаскирована под цвет и рисунок ламината. Такое покрытие укладывается в специальную выемку на крышке. Она позволяет уложить все необходимые подручные материалы. В основном такое углубление не превышает 2,5 см в глубину, этого достаточно для укладки ламината и других подручных материалов.
Крышка крепится к проему в полу на специальную раму, которая изготавливается из качественного материала, прочного и надежного.
Крышка оборудована резиновыми или силиконовыми уплотнителями, которые защищают подвал от попадания в него пыли, грязи или разнообразных запахов. Также уплотнители герметизируют швы, через которые проходят холод и влага из подвала, а они для ламината становятся разрушающими. В следствии чрезмерной влажности происходит разбухание ламинатного покрытия.
Главная особенность невидимого люка то, что он не выступает за уровень пола. Это условие должно быть применимо к самой крышке и установленной фурнитуре.
Ручка для открывания крышки бывает двух видов:
Съемный механизм, представлен в виде прорезанных специальных отверстий, в которые вставляется съемная ручка.
Встраиваемая фурнитура имеет толщину покрытия. Для ее установки в ламинате вырезается отверстие, в которое и прикручивается эта ручка, соответствующего цвета.

Люк деревянный.

Скрытый люк в погреб своими руками: монтаж и отделка | Строительный портал

Технология по созданию напольного скрытого люка включает несколько этапов: выбор и приобретение материалов, подготовка инструментов, составление чертежа и непосредственно – сооружение конструкции. Основные требования к обустройству ляда и пошаговый ход выполнения работ описан в статье.

Требования к скрытым люкам в погреб

Недостаток погреба – увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома.

Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см.
Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
Погреб надо обустроить простым и удобным механизмом открывания.
При весе дверцы более 10 кг люк желательно обустроить электроприводом.
Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными.
Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Петли для люка невидимки своими руками. Обеспечение плавного хода и ручки

Для люка можно использовать дверные петли. Они прекрасно справятся с нагрузкой от лёгкой крышки. Однако, когда напольные люки выполняются из металла, стоит задуматься о более надёжных вариантах. Обычные петли могут оказаться слишком слабыми.

Плавный ход и фиксация крышки делают напольные люки более удобными в эксплуатации. Кроме того, они нередко помогают избежать травм. Если вы решили установить такой механизм, воспользуйтесь одним из следующих способов. Помните о том, что во время монтажа крышка люка должна быть открыта.

Воспользуйтесь пружинными петлями от капота машины. Этот вариант идеален для лёгкой металлической или деревянной крышки.
Газовые амортизаторы пригодятся в том случае, если крышка люка выполнена из тяжёлого материала. В продаже можно найти амортизаторы различной мощности, подходящие для самых разнообразных люков.

Все необходимые параметры можно узнать, рассчитав вес конструкции. Точки крепления следует отметить так, чтобы полностью разгруженный механизм позволял крышке открываться перпендикулярно.

Ручка крышки люка обычно делается потайной или складывающейся. Существует ещё один вариант – необычное устройство, представляющее собой углублённую чашу. Её нужно врезать в поверхность люка. Также можно использовать съёмную ручку. Она поможет предотвратить случайное открытие крышки маленькими детьми. Если вы собираетесь сделать всё своими руками, выбирайте более простой вариант, который не предполагает сложных работ с металлом.

на газовые амортизаторы под плитку, чертежи

Для входа в подвал в доме в плоскости пола устраивается люк. Он состоит из рамы и откидной крышки. Последнюю часто покрывают материалом, из которого изготовлено напольное покрытие, что помогает его скрыть. В зависимости от материала настила люк в подвал делается из металла или дерева своими руками.

Содержание

Строительные требования
Типы петель и ручек для погребов
Используемые материалы
Установка и отделка люка

Требования к конструкции

Для входа в погреб необходимо организовать люк в полу.

Люк в подвал может иметь разные типы дверей. Самый простой вариант – это съемная крышка, которая надевается на отверстие в плоскости пола. Он очень удобен в использовании, но, как правило, такой дизайн выделяется на общем фоне, что может быть недостатком с эстетической точки зрения. Распространенный вариант – распашная, имеющая то же устройство, что и входная дверь, и распашная. При этом с обратной стороны устанавливается защелка. Дверь в уличный погреб может иметь и раздвижную конструкцию – она перемещается по направляющим.

К люку предъявляются следующие требования:

конструкция должна быть герметизирована для сохранения тепла в помещении;
должны выдерживать нагрузки, сравнимые с массой тела пользователя;
необходим механизм защиты от удара при опускании;
поскольку для подвалов характерен влажный воздух, материал не должен в таких условиях набухать и подвергаться коррозионным процессам;
конструкция оснащена механизмом, предотвращающим обрушение, когда пользователь находится внутри;
Люк должен быть доступен для проникновения, не загроможден мебелью со всех сторон.

Место проема лучше выбрать при строительстве здания. При работе с железобетонными плитами ее оформляют в месте стыка. Если решено делать отверстие в виде прямоугольника, его вырезают в продольном направлении. Чтобы плита не стала менее прочной, ее не следует сильно обрезать по ширине (максимум – на треть). Если условия не предполагают эстетических требований (например, при расположении въезда в гараж), поверхность двери будет находиться на уровне горизонта пола.

Чтобы скрыть люк, его часто отделывают тем же материалом, из которого сделана отделка пола, или специально приобретают подходящую модель. Размещать конструкцию лучше на кухне, в гараже или кладовой. В жилых комнатах люки делают редко, чтобы не портить интерьер комнаты.

Масса конструкции зависит от материала, размера и конструкции. Тяжелые люки могут выдерживать большие нагрузки, но должны быть оснащены подъемными механизмами.

Типы петель и ручек для погребов

Ручка для скрытых люков

Выбор петель определяет сложность установки и исполнения. Если вы используете ненадежные продукты, они скоро выйдут из строя.

Различают следующие виды петель:

накладные — легко монтируются, но при отсутствии углубления в конструкции появляются трещины;
скрытые – монтируются с внутренней стороны люка, предполагают, что полотно будет открываться под прямым углом;
скрыт в виде знака «?» — вариант предыдущих;
пружинный, для автомобильных дверей;
пантограф, при использовании створка сначала поднимается, а затем откидывается назад.

При установке скрытых изделий необходимо предусмотреть упоры, чтобы дверь не закрывалась самопроизвольно. Пантограф хорошо подходит для плитки: его использование минимизирует вероятность появления сколов.

Амортизаторы используются для обеспечения плавного закрытия и предотвращения травм. Подходящий вариант определяется по весу двери. Если полотно тяжелое и негабаритное, оптимальным решением станет цокольный люк с газовым амортизатором. Для облегченных дверей подходят пружинные изделия, используемые в капотах автомобилей.

Ручки для погреба могут быть изготовлены из металла или дерева. Предпочтительный вариант зависит от материала самого полотна. По типу конструкции они бывают складными, съемными и потайными.

Перед тем, как сделать люк в погреб своими руками, необходимо подготовить чертеж с размерами. Минимальные размеры лунки 75х75 см. Но лучше сделать его крупнее. При выборе высоты учитывают облицовку и уплотнение. К ширине полотна добавляются припуски на петли и замки. Указан на чертеже и угол раскрытия. Если в доме есть домашние животные или маленькие дети, конструкция должна предусматривать защиту от их проникновения.

Используемые материалы

Материал для покрытия подбирается с учетом материала пола.

Люк в погреб можно сделать из металла или дерева. Предпочтительный вариант зависит от материала пола. Если полы деревянные, люк тоже делается таким же. Полотно можно сформировать из вырезанного куска настила. Если пол покрыт линолеумом, им можно обшить и внешнюю сторону створки.

Металлический каркас может быть сварным из алюминия или стали. Первый вариант имеет меньший вес, но во втором случае рама прочнее. Полотно можно изготовить из листовой стали. Конструкция утеплена и снабжена амортизаторами и подъемными механизмами. Вход можно отделать ламинатом, плиткой или другим покрытием.

Люк для плитки всегда изготавливается из металлического каркаса. Оснащена скрытым замком и технологическими зазорами.

Установка и отделка люка

Для изготовления металлического люка необходимы навыки сварки

Люк легко монтируется на деревянную палубу. Под него предварительно вырезается отверстие. При работе важно выдерживать высоту, чтобы створка и отделочное покрытие находились на одном уровне.

Пошаговая инструкция:

К черновому настилу снизу крепятся четыре опоры (по принципу аналогично дверной коробке).
Рейки и фанерный угольник подготовлены для створки. Следует учитывать, что размеры сторон полотна на 1 см меньше, чем у рамы. Также подготавливаются фрагменты половой доски, которая будет служить верхним декоративным слоем (если из него будет отделочный пол).
Все деревянные детали обработаны антисептиком.
Обрешетки набиваются на фанерный квадрат. В промежутках между ними монтируется утеплитель (можно использовать минеральную вату) и гидроизоляционная пленка. Сверху монтируется дощатое покрытие.
Петли усилены, на них посажено полотно. Ручка установлена.

Чтобы сделать металлический люк, нужно иметь хорошие навыки сварщика. Для основания используется лист стали толщиной не менее 3 мм. С внутренней стороны по его периметру привариваются уголки, на которые нужно прикрепить ребра жесткости. В промежутках между ними укладывается утеплитель, закрепляемый листом металла и саморезами. В процессе сварки нельзя забывать о зачистке швов. Когда крышка готова, ее грунтуют. Входная рама делается из уголка, нарезанного на куски по размерам люкового отверстия. Эти фрагменты привариваются и крепятся к бетону. Одна сторона конструкции выполняет опорную функцию. На его выступе установлено фрикционное уплотнение. Крышка крепится к раме усиленными петлями и газовым доводчиком. С внутренней стороны в отверстия монтируется утеплитель.

Размеры стального листа должны быть немного больше, чем у смотрового люка. Посередине установлены ребра жесткости. Углы должны быть примерно на 0,8 см от краев среза листа.

Также важно позаботиться об герметизации конструкции. Он не только защищает жилище от проникновения холода из подвала, но и защищает от сырости и неприятных запахов. Для этого хорошо подойдет минеральная вата в рулонах толщиной 5 см и водостойкое гипсоволокно. Вокруг створки монтируется уплотнитель.

Если решено монтировать сложную конструкцию с электроприводом, а также при выборе массивной и тяжелой двери подбор элементов управления лучше доверить специалистам. Монтажные работы в этом случае потребуют сложных расчетов.

Суд над Йозефом Фрицлем: «Первые пять лет она провела совершенно одна. Он почти никогда не разговаривал с ней’ | Йозеф Фритцль

Как все началось

Просьба казалась вполне невинной: не могла бы она помочь ему вставить дверь в косяк? Элизабет Фритцль последовала за отцом в недра подвала, который он несколько месяцев строил в саду под фамильным домом.

Это был жаркий августовский день 1984 года, месяц, когда Принс выпустил свой хит «Пурпурный дождь», космический шаттл «Дискавери» отправился в свой первый рейс, а страна Верхняя Вольта сменила название на Буркина-Фасо.

Элизабет спустилась по лестнице в подвал и помогла ему починить дверь в пыльных стенах его подземного творения. Когда она повернулась, чтобы уйти, кусок ткани, пропитанный эфиром, был закрыт ей ртом и носом, и ее мир погрузился во тьму. Возможно навсегда.

Это было очень жестокое начало невероятно жестокого дела. Откуда Элизабет могла знать, что она помогает собственному отцу установить последний строительный блок для его планов сделать ее своей сексуальной рабыней?

Фрицль годами планировал то, что фактически было подземельем, получив официальное разрешение на строительство своего подвального комплекса еще в конце 1970-х годов.

Добиться одобрения подземных сооружений от чиновников не составило труда. Это было в разгар холодной войны, а ведь это была Нижняя Австрия, оказавшаяся в те напряженные и бурные в мировых делах дни на границе с Советским Союзом. Ядерные бункеры считались даже более нормальным и необходимым дополнением к австрийскому дому, чем зимний сад или пристройка к кухне в Великобритании.

Местный совет даже выделил ему грант в пару тысяч фунтов на строительство.

Соседи с интересом наблюдали, как инженер-электрик нанял экскаватор, который несколько месяцев стоял в его саду на Иббштрассе 40 в опрятном городке Амштеттен.

Они смотрели, как он выбрасывал тонны земли из-под дома и перекладывал ее в тачке, чтобы освободить место для комнат, которые он планировал построить.

Точный планировщик, он продумал каждую деталь, обеспечивая поставки бетона и стали через контакты в строительных компаниях, где он раньше работал. Изначально было две точки доступа — тяжелая распашная дверь и металлическая дверь, укрепленная бетоном, управляемая с помощью устройства дистанционного управления.

Всего нужно было открыть восемь дверей, прежде чем попасть в специально построенный подвал. Последняя дверь перед тьмой похожего на могилу подвала была той, которую сама Элизабет невольно помогла ему установить.

Это было достаточно легко спровоцировать. Элизабет много раз грозилась сбежать. Не раз ее увозила домой полиция или ее отец, однажды она добралась до большого города Вены с подругой. Поэтому, когда Элизабет исчезала со дня на день, он говорил друзьям и семье, что она сбежала, чтобы присоединиться к секте. Все ему поверили.

На самом деле она жила у них под ногами – под садом, где он и остальные члены семьи летом устраивали барбекю. Спустя годы, когда он расширил подземные помещения, он построил бассейн наверху, чтобы скрыть количество земли, которое ему приходилось таскать. Позже, когда они плескались в бассейне, семья делала это над тюрьмой Элизабет.

Жизнь под землей

Следующие 24 года ужас Элизабет был неумолим – холод, сырость, крысы, которых ей иногда приходилось ловить голыми руками, вода, сбегавшая со стен в такие в больших количествах ей приходилось использовать полотенца, чтобы впитать его. Лето, когда место превратилось в невыносимую потную сауну, было худшим временем года, позже она напишет в календаре.

В те годы Михаил Горбачев призывал к перестройке и гласности, взорвался Чернобыльский ядерный реактор, ДНК впервые стали использовать для осуждения преступников, пала Берлинская стена. Там была площадь Тяньаньмэнь. Освобождение Нельсона Манделы. Беспорядки в Лос-Анджелесе после избиения Родни Кинга. О. Джей Симпсон был арестован за убийство. Руанда. Диана, принцесса Уэльская умерла. Был введен евро. Коровье бешенство. Слободан Милошевич предстал перед судом. Цунами обрушилось на Азию. Не говоря уже обо всех изобретениях и технологических разработках – от мобильного телефона до интернета.

Для всех остальных мир продолжал вращаться, а мир Элизабет стоял на месте и стоял на месте.

Сначала Фритцль связал ей руки, а затем связал их за спиной железной цепью, которую затем прикрепил к металлическим столбам позади ее кровати. Она могла двигаться только примерно на полметра в обе стороны от кровати.

Через два дня он дал ей больше свободы передвижения, прикрепив цепочку к ее талии. Затем, примерно от шести до девяти месяцев ее заключения, он снял металлическую цепь, потому что, согласно обвинительному акту, «она мешала его сексуальной активности с дочерью».

Он издевался над ней и насиловал ее иногда по нескольку раз в день, начиная со второго дня заключения вплоть до ее освобождения в апреле 2008 года.

В течение почти четверти века он изнасиловал ее не менее 3000 раз , в результате чего семь младенцев, которым самим часто приходилось наблюдать насилие, когда они становились старше. Трое из этих детей должны были оставаться под землей, никогда не видя дневного света, до их освобождения в апреле прошлого года.

Трое других таинственным образом появились на пороге Фрицля и его жены Розмари в их доме в Амштеттене, к западу от Вены – брошенные, как сообщил Фритцль общине, Элизабет, которая передала их ему и Розмари из ее секты, быть воспитанным как собственный Fritzls. И все это, не вызывая подозрений ни у Розмари, ни у австрийских властей.

«Преданный отец»

Фрицль диктовал ей письма, которые она писала из своей тюрьмы, иногда проезжая несколько миль на своей машине, чтобы отправить их своей жене Розмари. В них Елизавета объясняла, что здорова, но не может присматривать за детьми.

На самом деле, она разрывалась от разлуки со своими детьми, но была счастлива, что у ее «верхних» отпрысков, по крайней мере, будет лучшая жизнь, чем у тех, кто томится внизу.

Один из детей, близнец по имени Майкл, умер вскоре после своего рождения в подвале в 1996. У него были серьезные проблемы с дыханием, и он скончался на руках у матери, когда ему было всего 66 часов.

Фритцль признал, что впоследствии сжег тело ребенка в мусоросжигательной печи, но — до его признания во время суда на этой неделе — всегда отрицал свою ответственность за убийство по неосторожности. «Я не знаю, почему я не помог», — сказал он суду. «Я просто проглядел это. Я думал, что малыш выживет».

До среды Фритцль также отрицал порабощение. Его адвокат, Рудольф Майер, пытался объяснить решение Фрицля посадить свою дочь в тюрьму и заставить ее подчиняться каждой его прихоти как поступок преданного отца.

Первоначальная защита Фрицля того, как все началось, заключалась в том, что Элизабет была своенравным ребенком, и что он только пытался защитить ее, заперев ее от внешнего мира. Он утверждал, что наркотики, выпивка и плохая компания угрожали сломить ее.

Его адвокат пытался изобразить из него заботливого человека, который тратит время и деньги на содержание обеих своих семей — он даже забрал рождественскую елку в темницу, — сказал Майер. И школьные учебники. Аквариум. Даже канарейка. В шутке, которая сейчас кажется зловещей, он сказал, что способность канарейки выживать была доказательством того, что воздух в подвале не мог быть таким уж плохим.

На протяжении всего плена он неоднократно угрожал Элизабет, говоря: «Если ты не будешь делать то, что я говорю, с тобой будут обращаться хуже, и ты все равно не сбежишь из подвала».

Он неоднократно бил и пинал ее. Он также подвергал ее унизительному сексуальному насилию, в том числе заставлял воспроизводить сцены из жестоких порнографических фильмов. Жестокое обращение нанесло ей серьезные необратимые телесные повреждения и психологическую травму.

Первые пять лет она провела совсем одна. Он почти никогда не разговаривал с ней.

Дети были компанией

Потом начали приходить дети. Они были для нее ужасом. Но они также предоставили ей желанную компанию и цель жить после многих лет, в течение которых она подумывала о самоубийстве.

Роды – старше 12 лет – все проходили без какой-либо медицинской помощи. Чтобы подготовиться к ним, отец дал ей дезинфицирующее средство, грязные ножницы и книгу о родах 1960-х годов.

Фрицль часто угрожал Элизабет и ее детям, предупреждая их, что если они попытаются сбежать, их убьют. В обвинительном заключении говорилось: «Он сказал им, что установил систему, которая била их от дверей электрическим током, если они пытались их открыть, и что яд попадал в подвал, если они пытались сбежать, мгновенно убивая их всех».

Он наказывал ее, отключая все электричество в подвале на несколько дней, «чтобы она осталась одна в полной темноте».

Она плакала, когда морозильник, который он позже установил, чтобы хранить продукты на время отпуска, разморозился и вылил его содержимое на пол ее и без того ужасно сырой тюрьмы.

Выход

Конец ее мучениям пришел в апреле прошлого года, когда Керстин, ее 19-летняя дочь, серьезно заболела. Фрицль, в прошлом не известный своим милосердием, посадил ее в свой «Мерседес» и отвез в больницу.

Там врачи заподозрили смертельно бледное существо с плохими зубами, которое умирало в реанимации.

В средствах массовой информации транслировались неоднократные призывы к матери предоставить информацию, необходимую для спасения ее жизни.

Элизабет и двое ее мальчиков смотрели обращения по телевизору в своем подвале. Она умоляла отца отпустить ее. Его силы ослабевают, его способность содержать две семьи уменьшается с каждым днем по мере того, как он стареет, а его сердце слабеет, он уже начал вынашивать план, как он может освободить свою дочь, не задавая слишком много вопросов. Он уступил, пожалуй, впервые в жизни. Он сказал больнице, что семья появилась на пороге его дома, сбежав из своей секты.

Но на этот раз врачи и полиция не поверили его рассказу.
