Как сделать ломаную крышу своими руками, чертежи, видео

admin | 05.09.2017 | Строительство домов | Комментариев нет

Как построить ломаную крышу своими руками?

Если вы хотите построить дом с мансардой, необходимо продумать конструкцию крыши. Для этого случая вам не подойдет обыкновенная двускатная крыша, поскольку вы не сможете сделать внутренние помещения просторными и с высокими потолками. Сделать ломаную крышу своими руками достаточно сложно, но вполне реально. Наиболее популярная и наиболее выгодная это ломаная двускатная крыша. В статье рассмотрим технологию ее строительства.

Содержание статьи о том, как сделать ломаную крышу своими руками, чертежи, видео

• Шаг 1 – Проект ломаной крыши и подготовка материалов
• Шаг 2 – Гидроизоляция ломаной крыши
• Шаг 3 – Установка мауэрлата
• Шаг 4 – Стропильная система ломаной крыши своими руками
• Шаг 5 – Утепление ломаной крыши
• Шаг 6– Выполнение обрешетки крыши
• Ломаная крыша своими руками видео
• Ломаные крыши – проекты, чертежи
• Дополнительный материал по данной теме
• Возврат к поиску Яндекса
• Задайте вопрос или напишите комментарий

Шаг 1 — Проект ломаной крыши и подготовка материалов

Проектный расчет ломаной крыши нужно доверить только профессиональным  специалистам. Доверьте изготовить проект мансардной ломаной крыши людям, которые не только теоретически подкованы, но и имеют опыт работы с такими крышами. Если же вы решили сделать монтаж ломаной крыши своими руками, начиная от чертежей и заканчивая укладкой кровельных материалов, рассмотрите готовые чертежи. В конце статьи мы представим несколько готовых проектов ломаных крыш и чертежи специалистов.

Виды ломаных крыш:

Верхняя пологая ломаная крыша

• верхняя пологая;
• нижняя, более крутая.

Как сделать ломаную крышу своими руками? Для начала подготовьте материалы и ознакомьтесь с устройством стропильных систем других конструкций, например, односкатной крыши или четырехскатной крыши. Чтобы не сгнила вся стропильная система, все деревянные материалы кровли обрабатываются специальными составами.

Шаг 2 — Гидроизоляция ломаной крыши

На картинке представлены слои утеплителя, гидроизоляции и кровли

Обязательно перед установкой мауэрлата нужно провести работы по гидроизоляции, особенно в местах монтажа. Гидроизоляционные работы проводятся с помощью рубероида, пленки или иного материала, похожего по структуре. При укладке пленки нужно следить, чтобы она немного провисала. Намного лучше если вы перестрахуетесь и добавите несколько слоев этой пленки (рубероида). Так вы обеспечите двойную гидроизоляцию, что важно при монтаже ломаной крыши.

Шаг 3 — Установка мауэрлата

мауэрлат показан на рисунке

Чтобы сделать ломаную крышу своими руками, нужно правильно установить мауэрлат, ведь это опоры, на которых держится вся конструкция. Установка мауэрлата делается с помощью блочной заливки бетоном. После этого необходимо соединить мауэрлатный брус со стеной шпильками.

Для увеличения прочности мауэрлата делаем как можно меньше отверстий. Рассчитывая расстояние между шпильками, нужно следить, чтобы они попадали между брусьями стропил. Тогда в мауэрлатном брусе будет меньше врезок, расположенных близко друг к другу.

По размеру шпильки сверлятся отверстия, после чего под них подкладываются шайбы и завинчиваются гайками. Если вы только строите дом, заранее установите шпильки в кладку, а потом пробуривайте отверстия в мауэрлатном брусе.

Шаг 4 — Стропильная система ломаной крыши своими руками

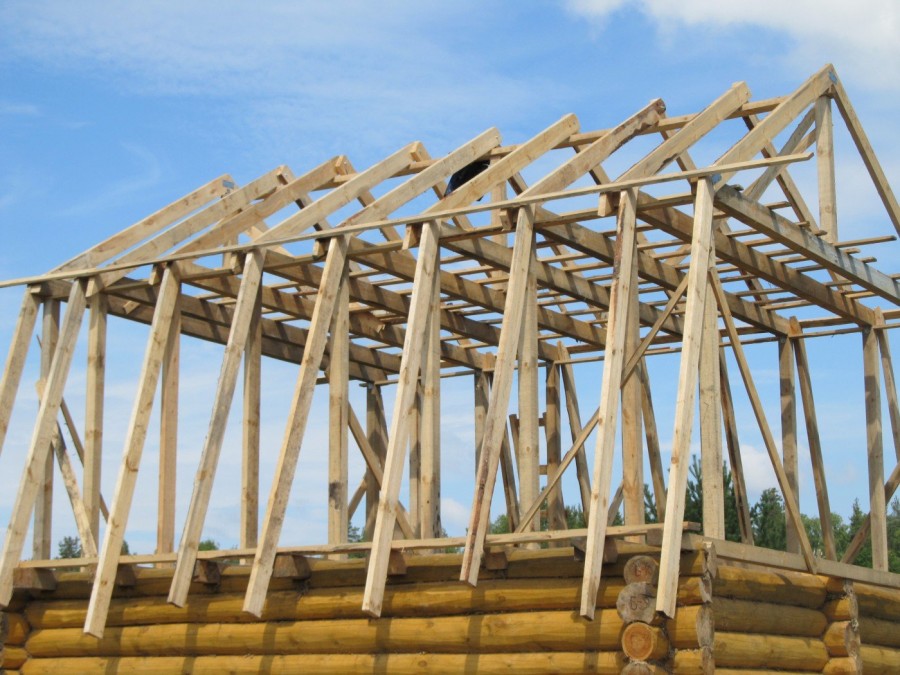

Каркас (вертикальная система) ломаной крыши

Основным этапом строительства ломаной крыши своими руками является устройство стропильной системы. Каркас ломаной крыши обычно изготавливается из древесины. Балки нужно скреплять цементным раствором на нижнем уровне конструкции. Для этого неплохо применять тяжелые брусья с большим сечением – не менее 250 мм.

Для вертикальной системы более подходящие легкие брусья с небольшим сечением, не более 50 мм. Стропильная система опирается на несущие стены. Посмотреть видео и ознакомиться с технологией устройства стропильной системы ломаной крыши вы сможете в статье как построить крышу дома своими руками.

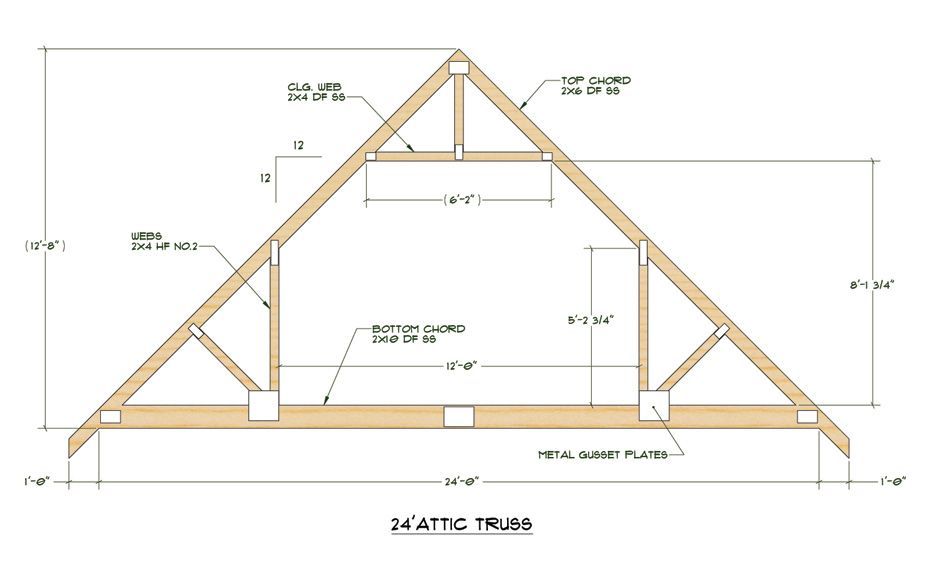

Сборка ферм

Установив вертикальную систему, приступаем к сборке ферм. Весьма трудно собрать ломаную мансардную крышу своими руками в верхней части системы, поэтому есть резон собрать готовые фермы на земле, после чего поднимать их вверх и укреплять. Это облегчит ваш труд. Для этого при монтаже ломаной крыши делаем необходимые замеры, соединяем бруски, обозначаем вырезы для монтажа и устраиваем необходимые крепления.

Собрав первые две фермы, их нужно определить по краям и зафиксировать. В верхней точке по коньку натянуть уровень. С этого уровня вы буде устанавливать другие фермы. Когда все фермы будут поставлены, их надо соединить между собой для придания системе жёсткости и устойчивости. Это можно сделать с помощью ригелей, они в дальнейшем будут служить основанием потолка мансардного помещения.

Шаг 5 — Утепление и пароизоляция ломаной крыши

утепление и пароизоляция крыши

Зачем утеплять крышу?

При такой конструкции можно использовать и нежилые помещения в качестве подсобок или для проверки состояния стропильной системы ломаной крыши и обеспечения естественной вентиляции. Предположим, что у вас есть дополнительное помещение – мансарда. Если сделать теплоизоляцию крыши мансарды, то в любое время года можно использовать это помещение для проживания.

Утепление ломаной крыши — это важная работа. От качества работ зависит комфорт и уют как мансардного помещения, так и всего дома.

Утепление крыши проводится способом укладки одного или нескольких слоев специального утеплителя. Для этих работ подойдет минеральная вата. Об утеплении крыши минеральной ватой читайте в соответствующей статье.

Пароизоляция ломаной крыши

Для защиты дома от влаги нужна пароизоляция. Если не сделать это, влага попадает в дом, увлажняет утеплитель, что приводит к образованию на стенах плесени и грибка.

Для хорошего утепления мансардной крыши необходимо иметь в распоряжении отделочные материалы, фанеру или гипсокартон, пароизоляцию и теплоизоляционные материалы, а также сам кровельный материал. Об этом очень подробно рассматривается в статье устройство теплоизоляции крыши.

Шаг 6 — Выполнение обрешетки крыши

Обрешетка ломаной крыши

Монтаж ломаной крыши завершается устройством обрешетки. Для кровельного покрытия хорошо выполненная обрешетка крыши является важнейшим элементом стропильной и опорной системы.

Варианты выполнения обрешетки крыши:

• обрешетка крыши для укладки металлочерепицу;
• обрешетка крыши под профнастил;
• обрешетка крыши под шифер и монтаж шифера.

В ряде случаев обрешетка выполняется сплошной, состоящей из уложенных вплотную досок, которые закрепляются к стропилам.

Для любого вида кровли вместо досок можно использовать настил из листового материала. Листы OSB влагостойки, образовывают идеальную однотонную ровную поверхность, долговечны и надежны.

Также можно применить более популярный способ:

• поначалу укладываются поперечные бруски на стропила, которые идут параллельно коньку крыши;
• на них крепятся доски или бруски, направленные от конька к краю крыши.

После монтажа оконных проёмов и выполнения обрешётки можно приступать к укладке выбранного вами кровельного материала.

Ломаные крыши – проекты, чертежи

Ниже представлены проекты и чертежи ломаной крыши. Внимательно рассмотрите чертежи и проекты, они вам помогут выполнить монтаж ломаной крыши своими руками быстро и качественно.

Об авторе

admin

Adblock
detector

как сделать своими руками, расчеты, чертежи и фото

Ломаная крыша, по сути, это разновидность скатной кровли. Её выбирают, когда хотят получить дополнительное свободное пространство на мансардном этаже или кому-то такие конструкции больше по душе, чем обычные двускатные, трёхскатные, четырёхскатные. Обустройство ломаной крыши — нелёгкий процесс, но с лихвой окупается красивым внешним видом, повышенными функциональными возможностями и уютной комнатой, пригодной для жилья. Рассмотрим подробно строение ломаной крыши и как её сделать самостоятельно.

Проекты крыш частных домов — составляем самостоятельно

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

   Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

2. Двускатные — дают возможность обустроить большое чердачное помещение.

   Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

3. Трёхскатные — издавна известные на Руси и популярные сегодня.

   Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

   Четырёхскатные ломаные конструкции востребованы в частном строительстве

5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

   Вальмовая ломаная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на чердачном этаже

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить. Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было».

Специфика строения ломаной крыши

Наличие особой стропильной системы из довольно внушительных элементов отличает возведение ломаной крыши от строительства типичной скатной. Однако не стоит этого опасаться. Крыши с изломом не так уж и сложны в установке, как это может показаться изначально. Их вполне реально сделать самостоятельно.

Главное преимущество ломаных крыш в том, что, несмотря на впечатляющие величины опор, большинство стропильных систем монтируются по модульной схеме. Многие составляющие собирают на земле и уже готовые поднимают наверх. Поэтому тяжёлая строительная техника не понадобится. Стойки и стропила в местах переломов обрезаны под определённым уклоном. Вся стропильная система закрепляется особыми соединениями.

Стропила ломаной крыши монтируются по схеме

Лучшая ширина строения для обустройства ломаной крыши — 6 м. При большей ширине пролётов целесообразно использовать другие технологии, поскольку способность стропил ломаной крыши выдерживать усиленную нагрузку значительно сокращается. Если ширина дома меньше, тогда балки подстропильные и усилительные потолочные будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основой ломаной крыши являются либо несущие стены, либо стропильная система из висячих стропил и наслонных, которую лучше делать деревянной, чтобы не утяжелять конструкцию. Использование металла и железобетонных изделий нежелательно. Доска должна быть толстой, не менее 50 мм в поперечном сечении, до 18% влажности, обработанная олифой. Чаще используют для создания несущей конструкции ломаной крыши хвойные породы древесины, как недорогие.

Характерной особенностью крыш с изломом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхние части обычно 15–30°, нижние 60–70°. Собирается изломанная конструкция с помощью кронштейнов. Их количество и места установки зависят от типа и площади крыши. От этого зависят и элементы конструкции, тем не менее в основных видах обязательно присущи:

Созданная правильно конструкция крыши с изломом в готовом виде состоит из:

• отделочного материала, гипсокартона, паро-, тепло- и гидроизоляционного слоя;
• обрешётки, контробрешётки и кровельного настила.

Расчёт ломаной кровли

Расчёт выполняется с учётом вида основного покрытия кровли, а также углов наклона стропил. Высчитать необходимый объём укрывного материала на ломаную крышу просто:

• замеряют длину и ширину скатов, перемножают, получают площадь каждого ската;
• суммируют обсчитанные площади и полученный результат делят на площадь кровельного настила (листы металлочерепицы, ондулин и прочее) + 10–15% на нахлест и запас.

Аналогично рассчитываются изоляционные материалы.

Перед тем как обсчитать стропильную систему, нужно составить план дома и посмотреть карты снеговых нагрузок и ветровых нагрузок по областям. Тот, кто знаком с ArchiCad или SolidWorks и знает азы строительства, может создать проект крыши своего дома в этих программах, где все элементы имеют вес и размер. На основании чего можно сразу же составить смету и узнать, какие предстоят затраты на обустройство выбранной крыши.

Видео: стропильная система крыши, проектирование в ArchiCad и в SolidWorks

Рисуем на клетчатом листочке эскиз дома, где отображаем особенности стропильной системы ломаной крыши — форма, ширина стены, углы наклона скатов и т. д. Возьмём за пример эскиз с фотографии.

При составлении схемы дома необходимо соблюдать пропорции

Отправные данные: ширина стены, на которой сформирован торец крыши (В_д) 6,4 м, строится, например, в Тюмени, высота коробки по эскизу 2,3 м, расстояние от перекрытия до конька крыши 3,5 м, углы скатов — угол _а 60° между перекрытием и скатом и угол _б в месте излома скатов 30°, желаемая высота помещения (Н_м) 2,5 м, выноса балок перекрытия за пределы стены (В_в) нет, шаг стропил примем равным 0,6 м.

Находим на карте месторасположение строительства и узнаём величину снеговых нагрузок для данной местности. При этом если строительство ведётся на границе регионов, то предпочитают большее значение. В нашем примере снеговая нагрузка (Тюмень) равна 180 кг/м².

Величина снеговых нагрузок определяется в зависимости от местности

Определяем значение мощности ветров по карте ветровых нагрузок и умножаем на поправочный коэффициент (k) из представленной ниже таблицы, поскольку здесь имеют значение тип местности и высота будущего строения. В нашем примере ветровая нагрузка для Тюмени равна 24 кг/м², k 0,65 (колонка «Б»). Итого получаем 24 х 0,65 = 15,6 кг/м².

По карте ветровых нагрузок определяется мощность ветра по всем регионам

Таблица: коэффициент (k) для типов местности

Если дом строится в городской черте, но возле моря, то берут значение колонки «А».

В нашем примере взято значение колонки «Б» — высота дома свыше 5 м и строится он в городской черте (Тюмень) в коттеджном посёлке, где нет высотных домов.

Видео: ломаная крыша с мансардой, часть 1 — расчётная схема, нагрузки, РСУ

Проводим расчёты.

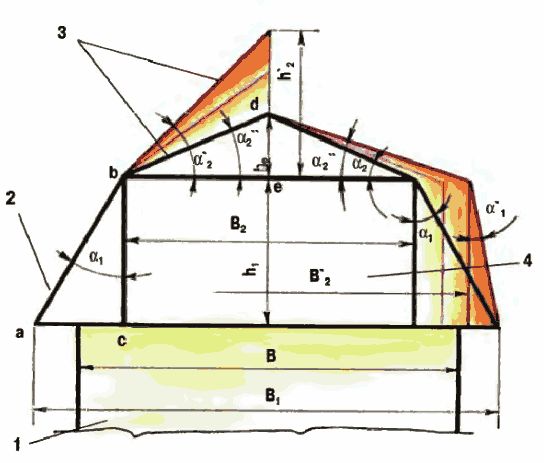

1. Рассчитываем зависимость ширины мансарды от крутизны мансардного ската (угол _а) по законам геометрии — В_м = В_д – {2 х (Н_м : tq _а)} = 6,4 — {2 х (2,5 : tq 60°)}= 3,51 м. Расчёт произведён без выноса балок, когда стропила опираются на мауэрлат. С выносом балок перекрытия наружу, допустим, на 0,5 м, ширина мансардного помещения увеличится до 4,01 м. Отсюда вывод — чем больше вынос балок перекрытия, тем шире можно сделать помещение мансарды.
2. Рассчитываем общую высоту крыши: Н_м + Н_к (высота конькового треугольника), где Н_к = 0,5 х В_м х tq _б = 2,5 м + (0,5 х 3,51 х tq 30°) = 2,5 м + 1,01 м = 3,51 м.
3. Рассчитываем длину стропильных ног: для расчёта нижних стропильных ног Н_м : sin угла _а = 2,5 : sin 60° = 2,89 м длина стропильной ноги; для расчёта конькового стропила Н_к : sin угла _б = 1,01 : sin 30° = 2,02 м. Если конструкция формируется с вынесением балок перекрытия, т. е. свес крыши образуется за счёт выноса, то на этом расчёты стропильных ног закончены. Если же выноса балок нет, тогда потребуется удлинение стропил, значит, нужно провести дополнительный расчёт.
4. Рассчитываем удлинение стропил — рабочую длину кобылки — на планируемую величину карнизного свеса по формуле — желаемая длина карнизного свеса (k): cos угла _а = 0,5 м, к примеру: cos 60° = 1 м.
5. Узнаём уклон скатов и величину нагрузки на стропила, ориентируясь по таблице «Рекомендуемые уклоны скатных крыш», расположенной ниже.
6. Рассчитываем нагрузку на стропила. Для этого воспользуемся исходными и расчётными данными. Нагрузка за счёт уклона ската (например, металлочерепичной кровли) + снеговая нагрузка, согласно карте снеговых нагрузок + ветровая нагрузка (определена по карте с корректировкой на коэффициент). Итого: 5 кг/м² + 180 кг/м² + 15,6 кг/м² = 200,6 кг/м² х заданный шаг установки стропил (у нас 0,6 м) ≈ 110 кг/погонный метр.

Таблица: рекомендуемые уклоны скатных крыш

Зная величину нагрузки можно правильно выбрать сечение стропильного пиломатериала.

Таблица: взаимосвязь нагрузки и толщины бруса для стропильной системы

Примечание: при выборе нагрузки округляем в большую сторону.

Видео: ломаная крыша с мансардой, часть 2 — расчёт в Scad, подбор сечений кровельных элементов

При закупке пиломатериала нужно учитывать утеплитель, а также вентиляционный зазор и паронепроницаемый слой кровельного «пирога» (что составляет 20–30 мм).

Расчёт ломаной кровли объёмный, но несложный. Его под силу сделать самостоятельно вручную или с помощью расчётной программы Scad. Можно также воспользоваться онлайн-калькулятором расчёта стропильной системы на строительных сайтах, где нужно ввести запрашиваемые данные и получить готовый расчёт.

Видео: ломаная крыша с мансардой, часть 3 — конструктив и планировка

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

• с опорой нижних стропил на мауэрлат;
• с выносом нижней части наслонных стропил за пределы стены;
• с использованием только наслонных стропил.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный вид

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

• привлекательный силуэт крыши, а вместе с ней и всего дома;
• увеличение полезной площади через рациональное использование имеющейся;
• быстрое возведение и небольшие затраты.

Конструкция с ломаной мансардной крышей вальмового типа позволяет максимально эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

1. Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.

   Для твёрдых кровель устанавливают обрешётку из толстого профилированного бруса

2. Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.

   Предполагаемое помещение выделяют вертикальными стойками, которые скрепляют продольными прогонами и балками

3. Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие. Внимание нужно уделить правильности компоновки узлов в местах изгиба.

   Частота крепления стропил и обрешётки зависит от материалов кровли

4. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки.

   Для повышения прочности в наслонных стропилах устанавливают подкосы

5. Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

Видео: ломаная мансардная стропильная система

https://youtube.com/watch?v=nENtDpL0m5E

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

1. Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.

   Элементы ферм стропильной системы закреплены брусками (затяжками), что придаёт прочность конструкции

2. Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.
3. Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.

   Под двускатной ломаной крышей получается большое мансардное помещение

Выровнять все элементы стропильной системы по натянутому шнуру сможет только опытный кровельщик. Даже минимальное отклонение (в 0,5–1 см, например) приведёт к тому, что крыша будет «гулять». А это недопустимо, тем более, когда речь идёт об обустройстве жилого помещения под кровлей.

Видео: простой совет — как установить стропильные ноги ровно и в одной плоскости

Оформление ломаной крыши

Под оформлением кровли понимается обустройство карнизов (свесов), утепление мансарды, обшивка фронтона. Эти работы можно отнести к разряду второстепенных, тем не менее очень важных. Обустройство карнизов — усиление защиты дома от проникания влаги, попадания мусора и пыли в подкровельное пространство. Чтобы сделать карнизы, нижние стропила выводят за пределы здания на 50–60 см. Это минимальный размер свесов, которые при желании можно увеличить.

Кровельные свесы бывают подшитыми и не подшитыми, коробчатыми и укороченными. Оптимальный вариант — подшитые свесы, что значительно увеличивает функциональные возможности кровли и придаёт дому завершённый вид. Для подшивки подходит любой материал — вагонка, доска, металл, пластик, софиты. Всё дело во вкусе хозяев и в дизайне дома.

Для подшивки карнизов ломаной крыши используются разные материалы

Кроме карнизов желательно защитить и фронтальную часть крыши, поскольку в ломаных конструкциях фронтон выполняет серьёзные функции — сохраняет и поддерживает тепловой режим в мансардах. Поэтому он должен быть не только прочным, но также хорошо утеплённым и привлекательным. Если по проекту не предусмотрено полное остекление фронтона, то обшивают его обычно тем же материалом, каким облицован весь дом. Нередко используют дерево, если дом кирпичный либо каркасный, по которому наносят резьбу. Умелое оформление фронтона даёт возможность красиво обыграть самую обычную конструкцию ломаной крыши.

Эффектным элементом архитектуры загородного дома с ломаной мансардной крышей является сплошное остекление фронтона и обустройство балкона

Утепление ломаной крыши

В силу особенностей своей конструкции ломаная крыша должна иметь хорошую теплоизоляцию. Если чердачное помещение остаётся «холодным», то будет достаточно теплоизолировать только перекрытие, отделяющее его от самого дома. Что же касается помещений, планируемых под жильё (мансарды), то здесь уже утепляют всё — скаты, фронтон, перекрытия и стены.

Наиболее востребованным теплоизолятором для мансард является минеральная базальтовая вата, укладываемая слоями. Она отличается почти нулевой впитываемостью влаги, отличной способностью пропускать пар, хорошей сопротивляемостью огню и небольшой ценой.

Минеральная вата — распространённый материал для утепления мансарды

Если схема утепления имеет полимерную структуру, то лучше использовать пенопласт, который не уступает базальтовой вате. Хотя коэффициент паропроницаемости у минеральной ваты выше, но в пенопласте практически не накапливается пар, а отводится через неровности и стыки утеплителя. Стоит отметить экструдированный пенополистирол, который способен прослужить много лет без потери своих свойств. Ну и, конечно же, опилки, главное достоинство которых — невысокая стоимость, экологическая чистота и превосходные теплоизоляционные свойства.

Изоляционные материалы укладывают между стропилами максимально плотно, оставлять пустоты недопустимо.

Видео: как утеплить опилками крышу мансарды

Строение ломаной мансардной крыши подразумевает единую систему из гидроизоляции, утеплителя и пароизоляции. Все слои укладывают в определённом порядке с обязательными вентиляционными зазорами, что позволит выводить влагу из утеплителя. Следовательно, водяные пары не будут скапливаться в подкровельном пространстве, а значит крыша сможет свободно «дышать».

Помещение под крышей, предназначенное для жилья, утепляют по всем правилам теплоизоляции зданий

Изнутри всю конструкцию обшивают гипсокартоном для дальнейшей финишной отделки мансардного помещения.

Видео: утепление ломаной крыши мансарды

https://youtube.com/watch?v=UqWyrNQ4eq0

Настил кровельного материала

Укрытие крыши — один из заключительных этапов кровельных работ, который проводится по следующей схеме:

1. Снаружи каркаса ломаной крыши поверх гидроизолятора набивают контробрешётку.
2. Затем делают обрешётку с шагом соответственно выбранному настилу.
3. Укладывают кровельное покрытие согласно правилам монтажа используемого материала, но в любом случае придерживаясь основного — настил делается от низа кровли кверху.

   Кровельный материал крепится к обрешётке с шагом, соответствующим выбранному покрытию

На этом этапе важно правильно подобрать укрывной материал. Здесь опять возвращаемся к картам снеговых и ветровых нагрузок и смотрим, в какой зоне расположен участок, и каковы нагрузки придутся на кровлю.

Если в данной местности сильные ветра и обильные снегопады, то использовать лёгкие кровельные материалы не рекомендуется, иначе есть риск их срыва. А также не стоит использовать рулонные материалы в климатических зонах с жарким летом.

Самыми распространёнными из кровельных покрытий считаются шифер и металлочерепица.

Обшивка фронтона ломаной крыши своими руками

Фронтон — лицевая часть стены между скатами крыши. Его форма зависит от конфигурации стропильной системы и предпочтений владельцев дома. Чаще всего фронтоном оснащают дома с ломаными крышами и многощипцовыми. Реже — при односкатных крышах и домах из сруба, где фронтон уже вписан в строение.

Зашить фронтон можно самостоятельно. Для этого не нужны особые знания и навыки. Обшивают фронтоны виниловым сайдингом, ПВХ панелями, деревом, профнастилом.

Обшить фронтон можно самостоятельно

При работе с сайдингом, как более популярным облицовочным материалом, используют разные технологии обшивки — на стропильную систему, обрешётку или заранее обустроенный алюминиевый каркас. Самый простой вариант — крепление сайдинга на обрешётку.

1. По всей площади фронтона делают обрешётку с шагом 35 см. Используют деревянные бруски одинаковой толщины, скрепляя их саморезами или строительными гвоздями.
2. Горизонтально закрепляют стартовую планку, прикручивая её саморезами к каждой составной части обрешётки.
3. Монтируют сайдинг по методу соединения «шип-паз», т. е. паз сайдинга защёлкивается в шип стартовой полосы. Важно чтобы защёлкивание прошло по всей длине, иначе возникнет перекос.
4. Верхние края каждой последующей полосы закрепляют саморезами к близлежащим брускам.
5. Торцы отделочных элементов подрезают под углом, равному склону кровли. Таким методом заполняют всю площадь фронтона до самого верха.

   Обшивка фронтона ломаной крыши сайдингом выполняется по схеме «шип-паз»

Видео: обшивка фронтона крыши сайдингом своими руками

Как видим ничего сложного, если придерживаться правил и особенностей монтажа, присущих любому укрывному материалу.

Видео: как построить мансарду своими руками

Строительство ломаной мансардной крыши — лучший вариант для частного дома, так как позволяет получить дополнительную жилую площадь, которой иной раз не хватает. Изучив технологию монтажа и придерживаясь несложных правил по установке, обшивке и утеплению кровли, можно сделать ломаную крышу своими руками и с лёгкостью воплотить мечты в реальность. А также получить удовольствие от проделанной самостоятельно работы.

Узнайте, какой кровельный материал лучше всего, оценив уклон крыши

Распространите любовь

Как правило, домовладельцы не знают, сколько градусов имеет их скатная крыша, и в большинстве случаев им это и не нужно. Пришло время для новой крыши? Тогда знание того, как оценить уклон крыши, может помочь вам выбрать правильный кровельный материал для вашего дома или коммерческой недвижимости.

Знание уклона крыши необходимо по двум практическим причинам. Первый и более очевидный заключается в том, что он позволит вам оценить, сколько материала вам нужно для вашей крыши. Второй, и, возможно, более важный, заключается в том, что он позволит вам узнать, какой тип кровельного материала лучше всего подходит для вашего уклона крыши.

Как измерить уклон крыши

Угол, уклон, наклон или уклон крыши используются в контексте с крутизной крыши. Самый распространенный термин, который мы будем использовать, — это шаг.

Уклон крыши выражается и рассчитывается в виде «12 дюймов». Другими словами, это определяется тем, на сколько дюймов он поднимается на каждые 12 дюймов, которые он проходит по горизонтали.

Итак, как измерить уклон крыши?

Самый удобный и безопасный способ измерить уклон крыши – это сделать это снизу, изнутри здания. Если вы не можете измерить шаг таким образом, вы можете сделать это с вершины крыши или одного из краев, но убедитесь, что у вас есть устойчивая лестница.

Чтобы измерить крышу, вам понадобится длинная рулетка и строительный уровень длиной не менее 24 дюймов.

Простой способ рассчитать уклон вашей крыши — разделить результат на количество 12-дюймовых сегментов в уровне. Например, если у вас есть 24-дюймовый уровень и вы измерили длину 12 дюймов, уклон вашей крыши будет 6-в-12. Вы также можете использовать калькулятор уклона крыши, чтобы упростить процесс.

Некоторые домовладельцы предпочитают оценивать поле с земли, используя линейку и уровень. Это не лучший способ сделать это, так как он дает вам только приблизительную оценку шага и необходимых материалов.

Как заказать материалы в зависимости от уклона крыши

После того, как вы измерите размер и уклон своей крыши, вы сможете рассчитать, сколько материала вам нужно для новой крыши, не перерасходуя и не ограничивая себя.

Чтобы сделать это, вам снова придется выполнить некоторые базовые математические операции, используя стандартные отраслевые множители, основанные на уклоне крыши. Более подробное изложение приведено в таблице ниже:

. склон.

Сильные и слабые стороны различных уклонов крыш

Каждый тип уклона крыши имеет свои преимущества и недостатки. Вот самые важные сильные и слабые стороны различных скатов крыши:

• Крыши с большим уклоном — Эстетично, динамично и доступно не каждому. Это три атрибута, которые лучше всего описывают крыши с большим уклоном. По ним нельзя ходить, они требуют минимального обслуживания, но требуют более высоких затрат на ремонт, поскольку только лицензированные подрядчики с соответствующим оборудованием должны работать на крышах с большим уклоном.
• Крыши со средним уклоном — Крыши со средним уклоном — отличный выбор для домовладельцев в регионах, где в течение года наблюдаются сильные дожди и снегопады.
• Крыши с малым уклоном — Самые простые в установке, низкие и плоские крыши также дешевле, чем два других варианта. Тем не менее, когда дело доходит до последнего, плоские крыши не являются идеальным выбором в регионах с сильными дождями. Это потому, что они требуют большего обслуживания и могут быть подвержены утечкам.

Материалы, которые можно использовать для скатных крыш

Скатная крыша — это крыша с уклоном не менее 3 дюймов 12. Некоторые варианты скатных крыш имеют почти вертикальные поверхности и могут иметь шаг 20-в-12. По сравнению с классическими плоскими крышами их гораздо сложнее монтировать, и они не поддерживают определенные кровельные материалы.

Скатные крыши чаще всего ассоциируются с черепицей во Флориде, причем битумная черепица является наиболее распространенным выбором. Черепица является наиболее универсальным кровельным материалом просто потому, что существует так много вариантов, что делает ее подходящей для любого бюджета и предпочтений. Черепица также позволяет вам смешивать и сочетать цвета крыши, чтобы создать уникальную и очаровательную крышу для вашего дома.

Битумная черепица как наименее дорогой вариант. Деревянная, металлическая, черепичная и тяжелая сланцевая черепица как более дорогие варианты. Ваша крыша может стоить вам от 8 000 до 35 000 долларов, в зависимости от выбранного вами материала. Если вы работаете с ограниченным бюджетом, но хотите убедиться, что у вас есть качественная крыша над головой, обязательно прочитайте советы о четырех лучших способах планирования и оплаты замены крыши.

Благодаря этим советам вы теперь вооружены всем, что вам нужно знать, чтобы оценить уклон вашей крыши и выбрать лучший кровельный материал. Если оценка уклона вашей крыши кажется сложной или непосильной задачей, всегда лучше обратиться к лицензированному и надежному местному подрядчику по кровельным работам.

Как семейный бизнес с 45-летним опытом, мы уделяем большое внимание тому, чтобы наши клиенты получали лучшее соотношение цены и качества. Наши специалисты по кровле помогут вам оценить уклон вашей крыши и помогут выбрать лучший материал для вашей новой кровли.

Позвоните нашим дружелюбным представителям по работе с клиентами по телефону 813-373-9088. Или заполните нашу контактную форму онлайн, чтобы получить бесплатное предложение.

Какие материалы используются для строительства плоских крыш?

Делитесь любовью

Покупка новой крыши для вашего дома или коммерческой недвижимости — это не то же самое, что выбирать, какие носки надеть по утрам. Выбор новой крыши — это важное решение, которое нелегко принять. Если ваше здание имеет конструкцию с плоской крышей, материалы, которые вы можете купить для этого типа крыши, сильно отличаются от материалов для скатных крыш. Почему? Потому что ваши обычные материалы для скатных крыш будут протекать, если их наносить на плоскую поверхность. Вот что вам нужно знать о различных материалах, используемых в строительстве плоских крыш.

Почему нельзя класть традиционные кровельные материалы на плоскую крышу

Технически на плоскую крышу можно класть любой кровельный материал. Но это не значит, что это хорошая идея. Причина, по которой традиционные кровельные материалы, такие как черепица и черепица, не подходят для плоской крыши, заключается в том, что эти материалы накладываются друг на друга. Перекрывающиеся материалы идеально подходят для формовки углов скатной крыши, чтобы дождь, снег и мусор не скапливались на поверхности крыши. Плоская крыша без углов и скатов означает, что вода может скапливаться на крыше и проникать под нахлесты и швы. В результате субстраты будут гнить, а протечки будут проникать в здание.

Эмпирическое правило? Для плоских крыш конструкция должна быть без швов, чтобы предотвратить попадание воды.

Любые отверстия в плоской крыше — это катастрофа, ожидающая своего часа. Целью строительства плоских крыш является создание водонепроницаемой мембраны или барьера, чтобы не возникали утечки и не наносился ущерб интерьеру здания. Для плоской крыши покрытие поверхности брезентом или водонепроницаемыми веществами защищает здание от повреждения водой. В основном при строительстве плоских крыш используются ПВХ-мембраны, битумные покрытия и силикон.

Какие бывают материалы для плоских крыш?

Материалы, используемые для строительства плоских крыш, сильно отличаются от тех, которые используются для наклонных или скатных крыш. Наиболее распространенными типами кровельных материалов, устанавливаемых на плоских крышах, являются:

• ПВХ
• ТПО
• Битум
• Сборная кровля
• EPDM
• Напыляемый силикон

1 от десяти до 20 лет. TPO является наименее долговечным и может прослужить всего семь лет, в зависимости от климата и уровня обслуживания здания. При надлежащем уходе плоская крыша из ПВХ может прослужить до 30 лет. Правильная установка опытным кровельным подрядчиком в Тампе обеспечит долгий срок службы крыши независимо от того, какие материалы вы используете.

Сколько в среднем стоит плоская крыша?

Понятно, что вы можете предположить, что установка плоской крыши обойдется дешевле, чем установка скатной крыши. В конце концов, подрядчикам не придется носить привязные ремни, а риск падений и травм может быть снижен. Но вопреки здравому смыслу, плоские крыши иногда могут стоить примерно столько же или больше, чем скатная крыша аналогичного размера.

Работа на плоской крыше может быть тяжелой и болезненной для спины. Материалы для плоской кровли часто требуют нескольких этапов для завершения строительства. Необходимо нанести герметик и клей, а в случае модифицированного битума необходимо использовать горелку для нагрева герметика и создания водонепроницаемого барьера. Все это увеличивает общую стоимость монтажа плоской крыши. Имейте в виду, что цены на рабочую силу варьируются в зависимости от местоположения. Но в целом вы можете рассчитывать на то, что заплатите за плоскую крышу столько же, сколько за скатную крышу с шагом 10/12.

Зачем вообще кому-то строить плоскую крышу?

Установка плоской крыши на здании может показаться довольно рискованной. Плоские поверхности означают, что вода может скапливаться и скапливаться на крыше здания. Мусор также может гораздо легче накапливаться на плоской крыше, чем на крыше со значительными углами. Плоские крыши не намного дешевле в установке, чем скатные крыши. Кроме того, плоские кровельные материалы служат не так долго, как многие традиционные кровельные материалы, такие как черепица или металл.

Так зачем же кому-то вообще наводить потенциальную катастрофу, устанавливая плоскую крышу? Да потому, что конструкция плоской крыши удобна при устройстве новой пристройки к зданию. Кроме того, некоторые люди могут предпочесть внешний вид плоской крыши.

Плоские крыши: эстетика и удобство

Когда кто-то делает пристройку к своему дому или коммерческой недвижимости, плоские крыши легко сливаются с ним. Односкатная крыша на пристройке может сделать здание громоздким и неуклюжим. Когда вы думаете о стоимости перепродажи и о том, как долго дом будет стоять на рынке, крайне важно обеспечить хорошую привлекательность здания. Многие архитектурные стили требуют чистых, простых линий, для которых подходят плоские крыши. В частности, для коммерческих зданий плоские крыши дают вам удобное место для установки таких вещей, как система отопления, вентиляции и кондиционирования воздуха.

Правда, на плоской крыше легче скапливается вода и мусор. Но, несмотря на название, плоская крыша не является на 100% плоской. Плоские крыши устроены аналогично водосточной системе. Крыша имеет очень небольшой наклон, поэтому любая вода на поверхности будет стекать в водосточную трубу. Несмотря на это, плоские кровельные материалы должны быть достаточно прочными, чтобы противостоять сильному ветру, воде и накоплению мусора.
