Как сделать лобзиковый станок своими руками чертежи: Настольный лобзиковый станок своими руками: чертежи, видео

чертежи для изготовления своими руками

Если вы занимаетесь резьбой и делаете фигурки или детали из дерева, пластмассы или похожего на них материала, вам не обойтись без инструмента, чье название напоминает далекое советское прошлое: это лобзик.

Лобзик лобзику рознь, сейчас в продаже имеются и «пионерские» элементарные ручные модели, и электрические современные инструменты, лишь отдаленно напоминающие привычные пилки.

Содержание

1. Самодельный станок
2. Техническое описание и составные части
3. Модельный ряд лобзиковых станков
4. Лобзики с нижним суппортом
5. Станки с двойным суппортом
6. Станки на подвеске
7. Устройства с градуировкой
8. Станки универсальные
9. Как сделать лобзиковый станок своими руками?

Самодельный станок

Лобзик можно смастерить и самостоятельно: в технической литературе и сети предлагается множество схем и чертежей электрических лобзиковых станков.

Сделать такое устройство несложно, а пользу от него вы получите значительную. Вы сможете самостоятельно заниматься производством нужно вам мебели и реализовать самые смелые творческие идеи для интерьера.

Пример изготовления лобзикового станка.

Самодельный лобзиковый вам профессионально делать ровные детали самых причудливых форм. Для начала вам нужно определиться с самой подходящей для вас конструкцией.

Техническое описание и составные части

Принципиальная схема любого лобзикового станка одна и та же для разных моделей.

В его составе обязательно имеются следующие части:

• пилка;
• привод с мощностью около 150 Вт;
• коромысло для натяжения пилки;
• рабочая поверхность с градуировкой;
• блок сверления и пр.

На рабочей поверхности фиксируется расходный материал. В продвинутых моделях встречаются специальные устройства для поворотных движений детали, в них рабочая поверхность может менять угол наклона.

Размеры поверхности будут зависеть от ваших производственных и творческих планов: чем больших размеров детали вы собираетесь выпиливать, тем больше должен быть ваш производственный стол. Традиционные размеры обычно около 30 – 40 см.

Виды пилок самые разнообразные. Они зависят прежде всего от расходного материала. Имеют значение и размеры деталей для выпилки. Обычные пилки для работы с древесиной имеют длину около 35 – 40 см. Они в состоянии пилить детали из дерева или пластика с толщиной не больше 100 мм.

С разными типами материалов меняются и пилки, в основном это касается их ширины: от 2-х до 10-ти мм. Пилки могут различаться по типу своих хвостиков – с штифтами или без. Они фиксируются в специальном приспособлении для их натяжения и ровного пиления. Для этого в них имеются пружины рессорного вида.

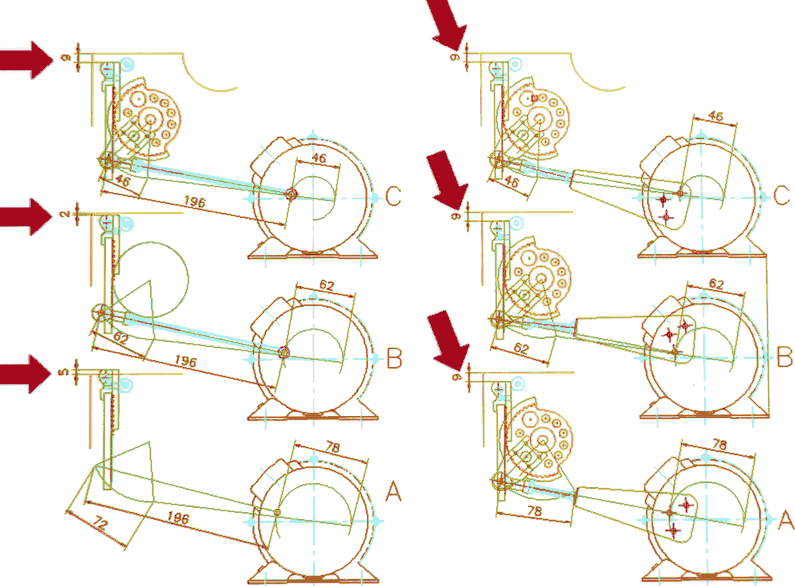

Еще одна важнейшая : кривошипно-шатунный узел. Его функцию трудно переоценить: именно он передает движение от привода на пилку, превращая вращательное движение в поступательное.

Чертеж сборки лобзикового станка.

Благодаря этому пилка начинает колебаться с высокой частотой, скорость таких колебаний в среднем около 800 – 1000 оборотов в минуту. Важно помнить об амплитуде вертикальных колебаний, она не должна превышать 50-ти мм.

В продвинутых современных лобзиковых моделях скорость меняется в зависимости от вида расходного материала. Большая часть настольных моделей работает в двух режимах скорости. Чаще всего это 600 и 1000 оборотов в минуту.

Модельный ряд лобзиковых станков

Чаще всего во своей мощности электропривода, разброс значений огромный: от 90 до 500 Вт.

Также эти устройства подразделяется на разновидности исходя их своей принципиальной конструкции:

• универсальные;
• на подвеске;
• с градуировкой;
• с суппортом в нижнем положении;
• с суппортом двойным.

Лобзики с нижним суппортом

Схема элементов конструкции станка.

Самые употребляемые и популярные модели – станки с нижним суппортом. Их особенностью является разделение рабочей станины на верхнюю и нижнюю части.

Если в верхнем отделе находится лишь одно устройство для пиления и очистки, то в нижнем отделе располагается множество рабочих элементов: электрический мотор, переключатель, узел передачи и узел контроля. Такая конструкция дает возможность пилить листы материалов практических любого размера.

Станки с двойным суппортом

Самодельный лобзиковый станок с двойным суппортом отличается от нижнего суппорта наличием в верхнем отделе специальной дополнительной планки и рабочего стола с возможностью менять угол наклона и общую высоту.

Эти модели предназначены для работы с деталями негабаритных размеров. Такой станок сделать легче, чем предыдущую модель. В материалах, с которыми можно работать на нем, есть ограничения: их толщина не должны превышать 80-ти мм.

Станки на подвеске

Название говорит само за себя: модель подвижна, она работает без станины. Принципиальный момент в данной конструкции – это движение режущей пилки, а не расходника. Сам модуль крепится к потолку, пилка приводится в движение вручную.

Все это дает серьезные преимущества: таким образом можно создавать самые сложные узоры, размеры поверхности ничем не ограничены.

Устройства с градуировкой

Наличие упоров и градусной шкалы дают возможность работать по техническим чертежам, без малейших погрешностей.

Станки универсальные

Такие аппараты обычно называют электролобзиковыми. Их особенность – возможность производить несколько операций типа шлифовки, полировки, пиления и т.д.

Как сделать лобзиковый станок своими руками?

На изготовлении простейших станков останавливаться не будем: такого рода руководства с поддержкой на видео вы без труда найдет в сети. Поговорим о самодельных станках из электролобзика.

Сборка станка своими руками.

Вот какая последовательность работ по их изготовлению:

• Делаем станину из фанерного листа или пластика.
  Главное, чтобы толщина была не меньше 12-ти мм. Функция станины – фундамент, рабочая поверхность и место для фиксации механизмов и электрического двигателя.
• Размещаем с противоположной стороны специальную качалку с эксцентриком.
  Соединяем их с помощью металлической планки с подшипниками. Все крепления в конструкции винтовые.
• Производим монтаж промежуточного вала.
  Для этого нужно подготовить два подшипника, насадить шкив на вал максимально плотно, затем тщательно закрепить винтами. Аналогичные действия производится с эксцентриком.
• У качалки амплитуда движений должна меняться.
  Для этого нужно менять место крепления винта, для чего просверливаем на фланце эксцентрика ровно четыре отверстия с резьбой. Отверстия должны быть расположены на разных расстояниях от оси. Со сменой места крепления винта будет меняться размах амплитуды качалки.
• Делаем качалку: это не что иное как деревянные коромысла, в чьи задние концы вставляются винты, которые вы соорудили в предыдущем пункте, это винты натяжения.
  Сами коромысла прикреплены к стойке шарнирами. На передние концы коромысел фиксируем пилку. Предыдущие и данный этапы нужно выполнять с особым вниманием и тщательностью. Дело в том, что крепление пилки – принципиально важная вещь. Коромысла с пластинками подвергаются постоянным нагрузкам при движении из-за их жесткой стяжки винтами.
• Для качалки нужно стойка.
  Будет лучше, если она будет сделана из целого куска материала. Паз для первого коромысла проделываем на верхней части стойки. С нижнего конца располагаем специальный прямоугольный проем для второго коромысла.

Ваш . Желаем классных идей и их качественного воплощения.

Настольный лобзиковый станок своими руками: чертежи, видео

Содержание статьи:

• Конструкция и технические характеристики
• Виды станков
• Изготовление станка своими руками
• Примеры чертежей и самодельных моделей

С помощью настольного лобзикового станка в домашних условиях можно сделать мебель, красивые узорные полки и много чего еще. Механизм позволяет вырезать ровные и извилистые детали из дерева, пластика и плотных вспененных материалов. Чтобы самодельное устройство полностью удовлетворяло требованиям, необходимо тщательно подобрать подходящую конструкцию.

Конструкция и технические характеристики

станок из ручного электролобзика

Устройство любой модели электролобзикового станка обязательно содержит:

• пилу;
• кривошипно-шатунный узел;
• привод;
• устройство натяжения пилы;
• рабочий стол;
• вспомогательные механизмы.

Обрабатываемый материал укладывается на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим наклон поверхности. Чтобы легче было своими руками сделать разметку материала, на поверхность наносится градуировка.

Чем больше размер стола, тем длиннее рез можно выполнять. В среднем этот показатель составляет 30 — 40 см.

Мощность привода для самодельного настольного станка составляет около 150 Вт.

Кривошипно-шатунный узел преобразует вращательное движение привода в возвратно-поступательное и передает на пилу. В среднем частота колебаний пилки в минуту — 800 — 1000. Амплитуда движения по вертикали не более 5 см. Некоторые модели позволяют подбирать скорость движения в зависимости от свойств материала.

Пилка ручного лобзика может работать с древесиной, пластиком толщиной не более 10 см, имея длину до 35 см. Для разных типов материалов и работ пилки меняются, ширина их 2 — 10 мм.

Устройство ручного натяжения крепит пилку для равномерного пиления, оно представляет собой винтовые или рессорные пружины.

Виды станков

Конструктивно можно разделить все лобзиковые устройства:

• с нижним суппортом;
• с двойным суппортом;
• на подвеске;
• с градусной шкалой и упорами;
• универсальные.

Самые распространенные это модели с нижним суппортом. Их станина разделена на две половины: нижнюю и верхнюю. В верхней размещен модуль резки и очистки. В нижней — модуль контроля, электромотор, механизм передачи и тумблер включения. Позволяет обрабатывать листы материала любого размера.

Модели с двойным суппортом отличаются тем, что на верхней половине станины есть дополнительная рейка. Такие устройства хороши для создания негабаритных деталей. Они проще в монтаже, чем предыдущий вариант. Обе модели позволяют обрабатывать материал не толще 8 см. К станку прилагается рабочий стол с регулировкой угла и высоты.

Станки на подвеске не оснащены монолитной станиной, они очень подвижны. Во время обработки двигается режущий модуль, а не материал. Рабочий модуль обычно своими руками прикрепляется к потолку, поэтому размер материала неограничен. Режущий инструмент двигается вручную независимо от станины, создавая очень сложные узоры.

Станки с градусной шкалой и упорами хороши для точных работ по чертежам. Конструкция позволяет не допускать погрешности. Универсальные электролобзиковые аппараты могут выполнять несколько операций, сопутствующих резке: сверление, полировку, шлифовку.

Изготовление станка своими руками

Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт. ), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.

В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

Обладателям ручного электролобзика повезло больше. Из листа фанеры можно сделать подставку и прикрепить лобзик на нее. Для крепления лобзика своими руками придется проделать отверстия в основании инструмента. Самая простая модель готова.

Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита. Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком. Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется. Таким же образом можно сделать эксцентрик.

Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки. Она представляет собой пару коромысел из дерева, прикрепленных на шарнирах к стойке. Задние концы коромысел содержат сквозные пропилы, в них вставляются винты натяжения. На концы спереди закрепляется пилка, подвижная за счет металлических шарниров. До крепления пилку вставляют в паз рабочей поверхности стола.

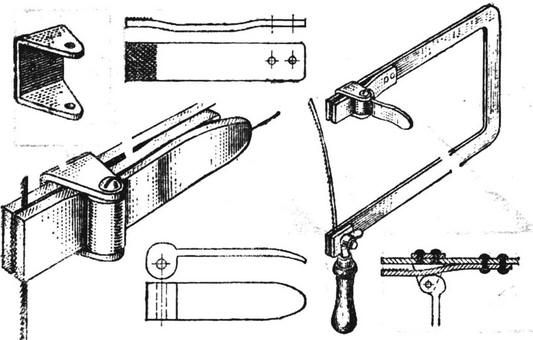

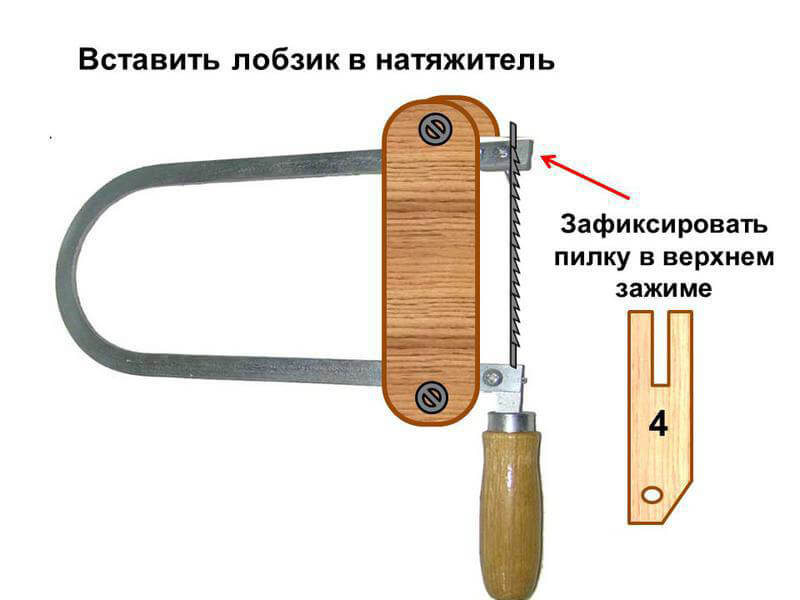

Механизм крепления пилки очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание. Вставные пластины коромысел несут постоянные нагрузки при движении, потому они жестко закрепляются и стянуты винтами с шайбами Гровера. Серьги крепления не должны сильно сжиматься винтами, позволяя двигаться шарнирной оси пластины.

Стойку качалки целесообразно сделать из цельного куска материала. На верхней стороне проделан паз для коромысла, у нижнего конца вырезается проем в форме прямоугольника для второго коромысла. Чтобы легче прорезать отверстия, можно сложить стойку из двух частей.

Видео о том как сделать лобзиковый станок своими руками:

Примеры чертежей и самодельных моделей
