Поворотная лестница с забежными ступенями своими руками + видео

Необходимые инструменты и материалы

Лак Краска Брус Шлифмашины Отвёртка Молоток Болты Показать все

Содержание

• 1 В чем основные плюсы поворотной лестницы?
• 2 Деревянная лестница с забежными ступенями
• 3 Поворотная лестница своими руками: работа профессионала
• 4 Как сделать поворотную лестницу своими руками — пошаговая схема
  • 4.1 Шаг 1: Проводим расчеты
  • 4.2 Шаг 2: Установка проступей и подступенок
  • 4.3 Шаг 3: Учет усадки стен
  • 4.4 Шаг 4: Делаем ограждение
  • 4.5 Шаг 5: Оформление лестницы

Поворотная лестница – самый популярный вид сооружения в двухэтажных домах. К ее основным преимуществам можно отнести компактность и возможность размещения в углу, за счет чего осуществляется значительная экономия места.

В чем основные плюсы поворотной лестницы?

Такая конструкция идеально подходит для небольших помещений, где важно сэкономить больше места. При этом ключевой особенностью является возможность установки дополнительных ступеней в том случае, если ширина проема составляет около метра. Поворот лестницы может быть осуществлен несколькими способами – на 90° и на 180°, причем последняя конструкция по внешнему виду выглядит очень “хрупко”, но не занимает много места.

Разновидности поворотных лестниц:

• Криволинейные, используемые достаточно редко за счет того, что вы не сможете ощущать необходимой устойчивости под ногами, ведь при ее создании придется в точности соблюдать ширину облегающего конца – она должна равняться минимум 10 см;
• Лестница изогнутой формы, считающаяся наиболее экономичным видом. Такие конструкции в свою очередь делятся на винтовые, четвертьоборотные и полуоборотные, различаются углом поворота. Однако отдельно стоит вынести винтовые лестницы, которые считаются наиболее практичными, особенно если при обустройстве расположить стойку посередине. Их чаще всего изготавливают либо из дерева, либо из металла. Их ключевой особенностью является возможность обустройства на небольшой площади, но есть и минус – металлические лестницы не совсем удобны.

Деревянная лестница с забежными ступенями

Самым известным типом поворотной лестницы является именно этот вариант. Она похожа на пластину с краями, которые отличаются по ширине. При этом размеры варьируются с учетом нескольких факторов: ширина в самой узкой части не должна быть менее 100 мм, в середине – не менее 200 мм.

Это продиктовано ключевыми моментами: одна ступня должна опираться на широкую часть для получения требуемой площади для нормальной опоры, а вторая ступня при этом оказывается на узком месте, а значит, должной опоры не получит.

К слову, именно этот фактор является главным недостатком такой лестницы – по ней неудобно и довольно опасно подниматься и спускаться, поскольку существует высокий риск соскользнуть. Если вы сделаете ступени меньше, такая лестница будет непригодной. И эту проблему можно решить, если в качестве материала для лестницы использовать дерево.

Однако поворотная лестница с забежными ступенями чаще всего устанавливается в небольших помещениях, поскольку данная конструкция позволит сэкономить площадь, также ее можно монтировать как в центре комнаты, так и вблизи стены – все зависит от проекта комнаты. Самый простой вариант лестницы – соединение нескольких прямых маршей со ступенями в поворотной области. Самый сложный момент при создании лестницы – средняя ступень поворота, которая чаще всего выполняется в следующих вариациях:

1. Ступень будет примыкать к углу поворота так, чтобы ее широкая часть упиралась в стены проема, расположенные к ним перпендикулярно.
2. Край верхней ступени должен примыкать к углу между стенами. В данном случае одна ступень будет упираться в стену, следующая – в стену, которая располагается перпендикулярно. При этом их формы и размеры не должны быть различны.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Калькулятор расчета лестницы. Вы легко сможете рассчитать необходимые размеры лестницы.

Поворотная лестница своими руками: работа профессионала

Чтобы сделать практичную и красивую лестницу, вам нужно грамотно подойти к ее расчету, выбору используемого материала, покупке требуемых инструментов при необходимости. Первое, что вам нужно – рассчитать ваш будущий проект. Нормы четко показывают ключевые характеристики сооружений: ширину и высоту, а также перила (ограждение). И только в том случае, если вы учтете все эти факторы, можно получить положительный результат. Естественно, не обойтись без инструментов – молотки, шлифмашина, если необходимо “довести до ума”, болты и тетивы, отвертки. Желательно запастись этим заранее, чтобы в последующем не отрываться от рабочего процесса.

Как сделать поворотную лестницу своими руками — пошаговая схема

Шаг 1: Проводим расчеты

Для расчета требуемого количества ступеней нужно исходить из высоты. Практика показывает, что оптимальной высотой является около 15-20 см и не более 30 см, поскольку более высокие либо низкие ступени делают подъем опасным. Нужно продумать ширину: необходимо, чтобы она могла гарантировать полную опору для ног – от 20 до 30 см. Важна и ширина самой лестницы – нежелательно делать ее менее 1,2 м. К слову, расчет лестницы для многих считается самым сложным шагом, а потому попробуйте просто найти устраивающую вас схему в интернете.

Шаг 2: Установка проступей и подступенок

Для закрепления таких элементов, как проступи и подступени, следует выпилить уступы на тетивах, в которых вставляем шипы ступеней. Если «гнезда» (уступы) находятся на нижней части тетивы, то ее сначала ставим на место, а следом снизу монтируем сами ступени. Тетивы могут быть установлены на балки площадки разнообразными методами. К самому надежному относят крепление с использованием тетивы с торцевыми шипами.

Есть еще вариант использования скоб, однако в таком случае не следует говорить о практичности постройки. К слову, можете воспользоваться вместо тетивы болтами, поскольку такие крепежи сегодня считаются наиболее эффективными. Несмотря на то, что конструкция по внешнему виду будет очень хрупкой, такие крепежные элементы очень прочные и надежные – если использовать болты, ваша лестница сможет выдерживать нагрузки до 1500 кг.

Шаг 3: Учет усадки стен

Чаще всего, лестницы изготавливают при постройке нового дома, если и вы столкнулись с таким вопросом, то должны учитывать усадку здания. Для этого центральные балки подпираются крепкими временными стойками (главное, сделать их прочными), закрепляем их скобами, и на концах балок, которые будут установлены около стен, оставляем маленький зазор. После процесса усадки, стойки нужно убрать, а в гнезда, где будут расположены балки, монтируем прокладки требуемого размера.

Шаг 4: Делаем ограждение

К созданию ограждения мы приступаем только тогда, когда закрепили тетивы и вставили ступени, то есть, когда лестница практически собрана. Стойки ограждений вставляем в уже подготовленные выемки, следом устанавливаем поручни.

Шаг 5: Оформление лестницы

Последний наш этап – декорирование сооружения. Поскольку в работе мы использовали дерево, нужно, чтобы применяемый нами материал не только украсил древесину, но и стал своеобразной защитой. А потому лучше всего приобрести полупрозрачную краску или простой лак. При этом проводить работы по покраске желательно в теплую погоду, а само дерево должно быть сухим. Покраску лестницы осуществляют валиком либо кистями сверху вниз, прокрашивая на каждом уровне ограждение и ступени. Среднее время высыхания материала составляет около трех суток.

К слову, чтобы дерево прослужило вам как можно дольше, его необходимо на несколько дней хранить в помещении, где будет осуществляться ремонт, чтобы разница в температуре не повлияла на структуру и качество древесины. Таким образом, поворотные лестницы на второй этаж являются хоть и достаточно сложными для самостоятельного создания, но и наиболее практичными конструкциями. Экономия места, возможность установки и около стен, и по центру помещения – это не единственные плюсы!

• Автор: Михаил Малофеев
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-88’, blockId: ‘R-A-1479353-88’ })})

«+»ipt>»;
cachedBlocksArray[281763] = «

window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-86’, blockId: ‘R-A-1479353-86’ })})

«+»ipt>»;
cachedBlocksArray[281761] = «

«+»ipt>

((__lxGc__=window. __lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_695142’]={‘i’:__lxGc__.b++};

«+»ipt>»;
cachedBlocksArray[281757] = «

«+»ipt>

((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.b++};

«+»ipt>

«+»ipt>

((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.b++};

«+»ipt>

«+»ipt>

((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.b++};

«+»ipt>

«+»ipt>

((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__. b++};

«+»ipt>»;
cachedBlocksArray[281759] = «

«+»ipt>

(MRGtag = window.MRGtag || []).push({})

«+»ipt>»;
cachedBlocksArray[281758] = «

window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-49’, blockId: ‘R-A-1479353-49’ })})

«+»ipt>»;
cachedBlocksArray[281762] = «

window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-29’, blockId: ‘R-A-1479353-29’ })})

«+»ipt>»;

Поворотная лестница с забежными ступенями своими руками, фото и видео

Опубликовано: 7 мая 2014 / Обновлено: 2 марта 2021

Содержание

• 1 Забежные лестницы с поворотом на 90 градусов: ключевые особенности

  • 1.1 Достоинства и недостатки

    • 1. 1.1 Преимущества лестницы с забежными ступенями в частном доме

    • 1.1.2 Недостатки деревянной забежной лестницы на второй этаж

  • 1.2 Виды забежных лестниц с поворотом на 90 градусов

  • 1.3 Требования безопасности к лестницам

• 2 Расчет лестницы с забежными ступенями

  • 2.1 Расчет ступени забежной лестницы

  • 2.2 П-образная лестница с забежными ступенями

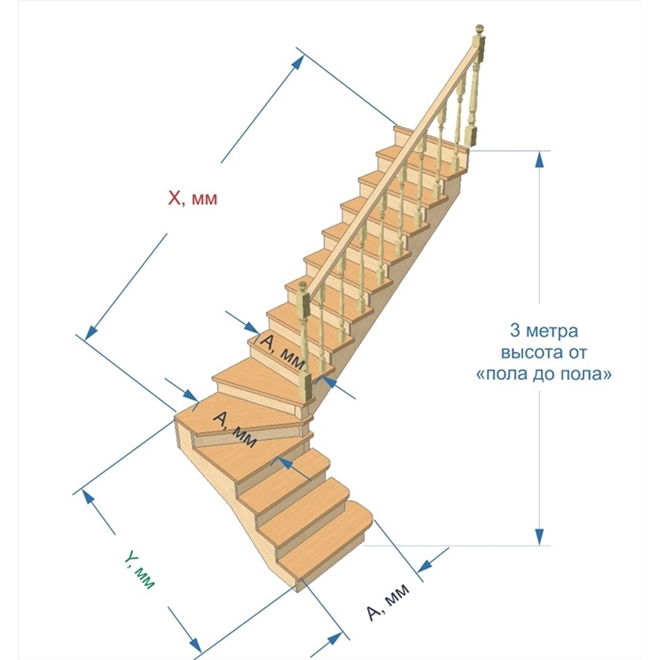

  • 2.3 Расчет поворотной лестницы на 90 градусов

  • 2.4 Расчет угла подъема и размера проема

• 3 Лестница с поворотом на 90 градусов – как сделать своими руками

  • 3.1 Изготовление косоуров

  • 3.2 Забежные ступени: как сделать своими руками

  • 3.3 Монтаж лестницы с забежными ступенями

  • 3.4 Как сделать забежную лестницу с заливными ступенями

  • 3.5 Перила для забежной лестницы

Забежная деревянная лестница может стать отличным решением, когда нужно обеспечить подъем на второй этаж доме, но место ограничено. В конструкции забежной лестницы отсутствуют площадки – и именно за счет этого достигается экономия полезной площади. Как провести расчет забежной лестницы с поворотом на 90 градусов? Как изготовить конструкцию своими руками? Как собрать и установить Г-образную лестницу с забежными ступенями? Ответы на эти и другие вопросы разберем далее в статье.

Забежные лестницы с поворотом на 90 градусов: ключевые особенности

Если в помещении будет устанавливаться г-образная забежная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

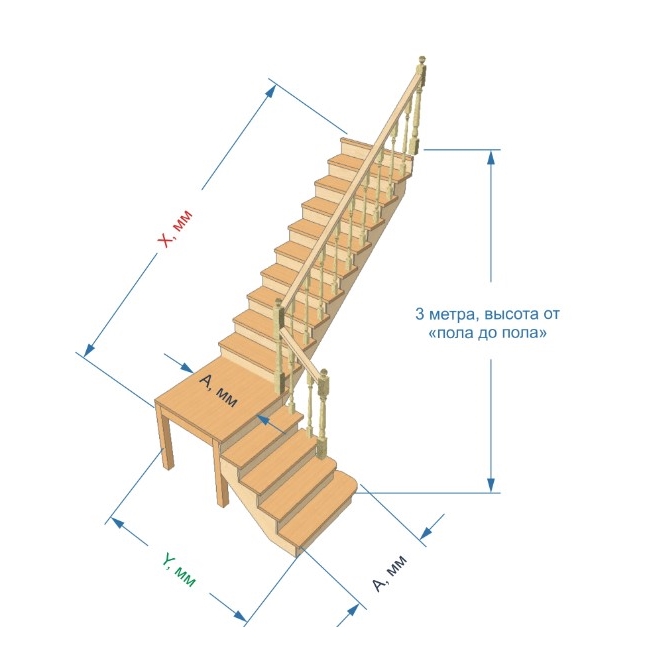

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

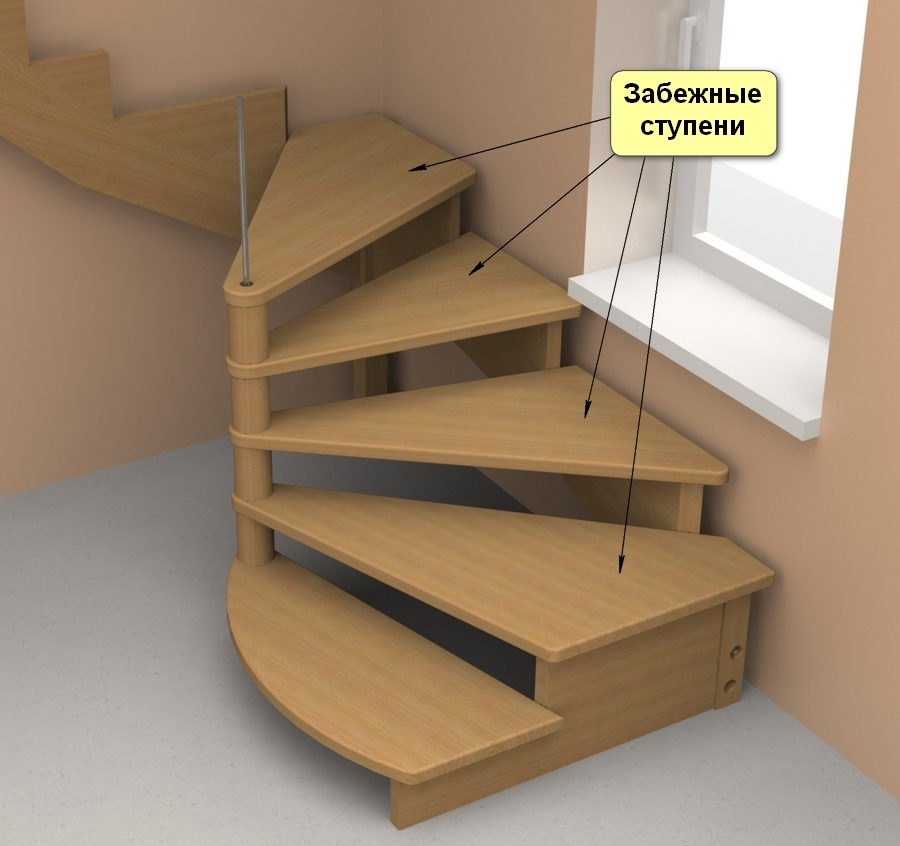

Забежные ступеньки на лестнице служат для соединения лестничных маршей. При этом вместо традиционных горизонтальных площадок используется подъем, состоящий из нескольких ступеней. Их особенностью является то, что ширина проступи (плоскость, на которую при подъеме человек становится ногой) у забежной деревянной лестницы с поворотом будет переменной величиной. Если посмотреть на фото забежной лестницы на второй этаж ниже, то можно увидеть характерные зауженные ступеньки на стыке двух маршей.

Такая особенность забежной лестницы с поворотом на 90 градусов позволяет увеличить угол подъема при сокращении площади подлестничного пространства. Поэтому именно забежную лестницу в частном доме рекомендуют устанавливать при ограниченной площади.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Достоинства и недостатки

Чтобы вы могли принять взвешенное и обдуманное решение относительно того, стоит ли делать лестницу забежную на второй этаж своими руками, рассмотрим достоинства и недостатки подобной конструкции.

На фото лестницы с забежными ступенями можно увидеть, что традиционной площадки нет

Преимущества лестницы с забежными ступенями в частном доме

Помимо компактности и минимальной площади подлестничного пространства, стоит отметить и другие достоинства лестницы с забежным каркасом. В частности, такие конструкции эстетичные и имеют привлекательный внешний вид. Они смотрятся необычно, подчеркивая нестандартность интерьера коттеджа. Удачно вписать поворотную лестницу с забежными ступенями можно практически в любое пространство. При этом конструкция не будет визуально доминировать в интерьере.

Недостатки деревянной забежной лестницы на второй этаж

Рассчитать забежную лестницу с поворотом 90 сложнее, чем в случае с прямой конструкцией, имеющей один лестничный марш.
Если наступить на узкую часть забежной ступени, есть вероятность потерять равновесие и упасть. В целом забежные лестницы на второй этаж в частном доме считаются не самыми безопасными, поэтому при возможности специалисты рекомендуют выбирать другие варианты.

Важно: Безопасность лестницы с забежными ступенями на 90 во многом зависит от расчета. Если вы не имеете достаточного опыта в создании лестниц, то не изменяйте рекомендованные размеры забежной лестницы – они приведены с позиции минимальной травмоопасности конструкции.

Виды забежных лестниц с поворотом на 90 градусов

Сделать лестницу с забежными ступенями можно практически в любом стиле. Помимо декоративной составляющей существуют и несколько вариантов различий в конструкции подъемного механизма. Различают следующие виды лестниц на второй этаж с забежными ступенями:

• винтовые;
• Г-образные;
• П-образные;
• криволинейные;
• на монокосоуре и тетивах.

У винтовой забежной лестницы на второй этаж ступеньки крепятся к центральному столбу. У такой конструкции они все являются забежными, т.е. имеют переменную ширину проступи.

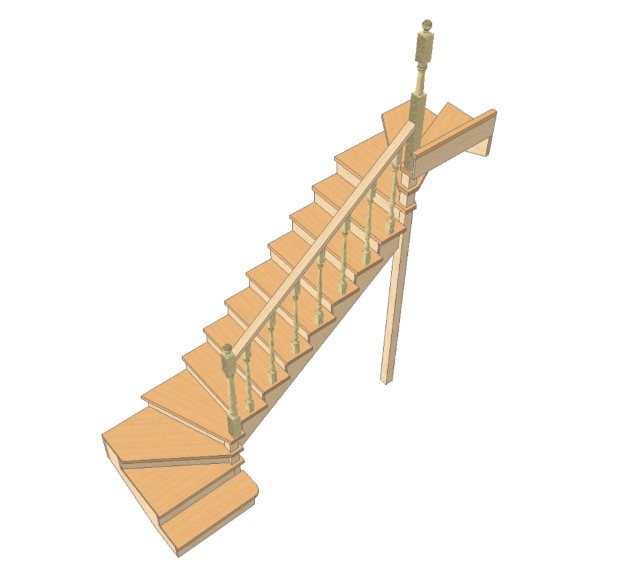

Г-образная забежная деревянная лестница имеет только один поворот – если смотреть на проекцию сверху, то мы увидим конструкцию в форме буквы «Г». Таким образом, забежные лестницы с поворотом на 90 имеют лестничные марши, расположенные под прямым углом.

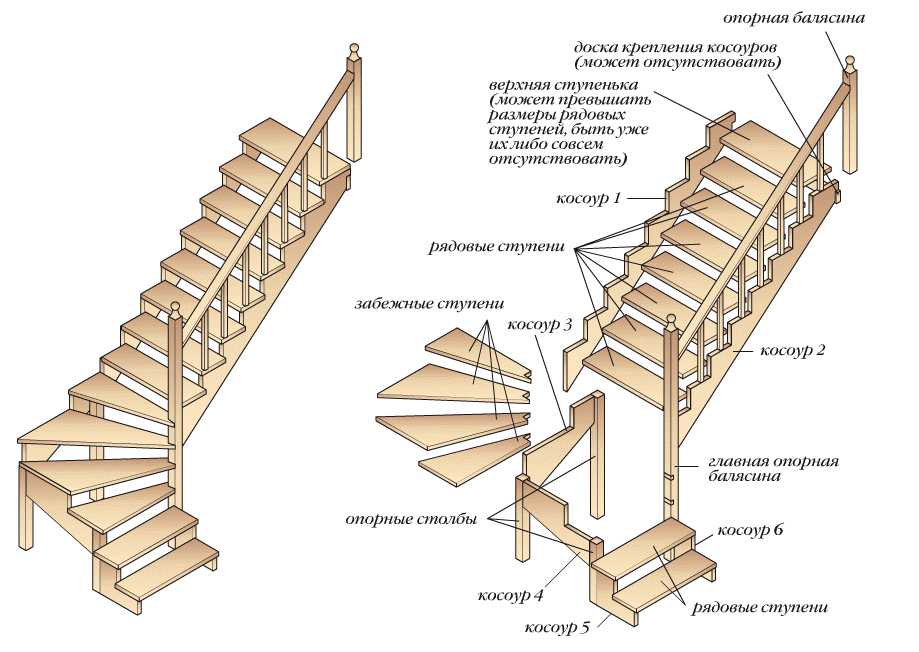

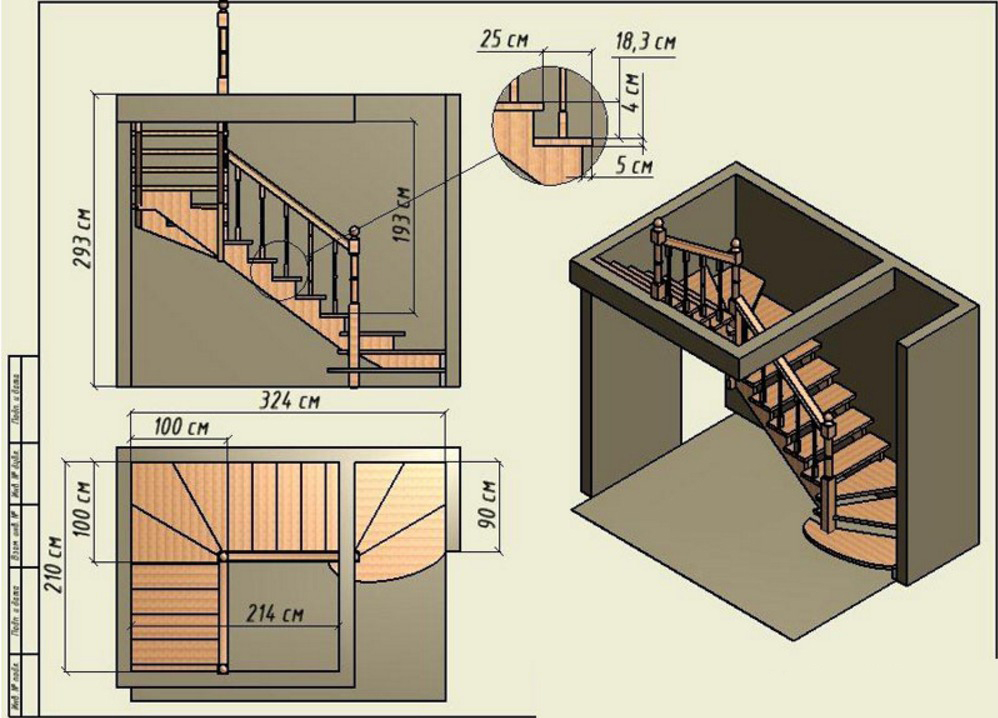

Схема забежной лестницы на 90 Г-образной формы

П-образные забежные лестницы на второй этаж могут быть двух видов:

1. на 180 градусов;
2. с двумя поворотами на 90 градусов.

Формально обе конструкции при подъеме или спуске разворачивают траекторию на 180 градусов, но делают это разными способами. У П-образных моделей первого типа делается один разворот, меняющий направление движения на противоположное. Лестница с забежными ступенями на 90 градусов П-вида имеет два разворота, на каждом из которых поворот осуществляется на прямой угол.

Разница между забежной лестницей с поворотом на 90 градусов П-типа и лестницей с забежными ступенями на 180 представлена на чертежах ниже.

Расчет лестницы с забежными ступенями ведется на 180 градусов. Характерная деталь – между лестничными маршами все ступеньки имеют переменную ширину проступи, т.е. являются забежными

В этом случае необходим расчет забежной лестницы с поворотом на 90 градусов – но их два. Характерная деталь такой конструкции – между разворотами имеются ступеньки с ровными проступями, т.е. фактически это трехмаршевая модель.

Для криволинейной лестницы с забежными ступенями расчет поворота ведется не на 90 градусов, а на свободный угол. Он определяется архитектурными особенностями дома и площадью и конфигурацией будущего подлестничного пространства.

Очень эффектно смотрятся в интерьере дома деревянные забежные лестницы на монокосоуре и тетивах. Такие конструкции визуально легкие и воздушные, они не нагромождают пространство, поэтому прекрасно подойдут для небольших по площади коттеджей. Но вот изготовить своими руками подобную деревянную лестницу с забежными ступенями – задача не из простых. Сложная конфигурация требует профессионального подхода. Но при большом желании сделать забежную лестницу своими руками вы можете использовать типовой проект, в котором уже приведены все необходимые расчеты.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые забежные лестницы с поворотом на 90 градусов необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

• глубина ступенек в самой широкой части забежной деревянной лестницы не должна превышать 40 см, а в узкой – быть не менее 10 см;
• по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
• высота ступеньки может варьироваться от 12 до 22 см;
• край проступи на лестнице с забежными ступенями не должен выступать более, чем на 4 см;
• проектируя г-образные лестницы, следите за выполнением следующих формул (где e – глубина ступени, j – высота подступенка):

  1. формула удобства: e — j = 12 см;
  2. формула безопасности: e + j = 46 см.
  3. формула шага: 2 j + e = 62 (60-64) см;
• если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
• расстояние от лестничного марша до перекрытия должно быть не меньше 200 см.

Расчет любой забежной лестницы на 90 градусов должен предусматривать наличие перил. Установка качественных и надежных заграждений предусматривается действующим законодательством. Но в первую очередь она продиктована, конечно же, соображениями безопасности.

Высота перил может быть любой – при расчете поворотно-забежной лестницы вы можете задавать предпочтительные значения. Рекомендованные габариты следующие:

·       90 см при общей длине лестницы до 6 м;

·       110 см, если высота лестницы с забежными ступенями в доме планируется свыше 6 м.

Как бы то ни было, но правильно рассчитать лестницу с забежными ступенями – сложная и ответственная задача. Проверяйте чертеж на каждом этапе, сверяйте все цифры – и тогда получите комфортную в эксплуатации конструкцию.

Лестница с забежными ступенями с поворотом может быть удобной и комфортной в эксплуатации – и опыт это подтверждает. Главное – ответственно и вдумчиво подойти к расчету забежной лестницы и ее проектированию. Если вы будете придерживаться требований безопасности, то вполне возможно изготовить и собрать забежную лестницу своими руками.

Расчет лестницы с забежными ступенями

Расчет забежной лестницы с поворотом на 90 градусов – очень ответственный процесс. Если на этом этапе закрадется даже небольшая ошибка, то вы рискуете собрать опасную конструкцию, пользоваться которой будет неудобно. Кроме того, ошибка при проектировании обернется тем, что детали придется подгонять «по факту», а это дополнительная работа и затягивание времени. Поэтому составьте план и четко следуйте всем этапам расчета лестницы с забежными ступенями на 90, чтобы ни о чем не забыть.

Внимательно посмотрите видео с расчетом забежных ступеней лестницы на 90 градусов и выпишете основные моменты в виде плана.

После того, как на основании видео определены основные размеры изогнутой забежной лестницы из дерева, нужно рассчитать конфигурацию и количество забежных ступеней.
