Лестница на металлокаркасе своими руками

Эта статья будет полезна тем, кто хочет рассчитать лестницу с 1 на 2 этаж в таунхаусе и коттедже. Не важно, сами Вы будете изготавливать и устанавливать лестницу или заказывать в компании, но очень важно, чтобы Вы могли быть уверены, что это самая идеальная и удобная лестница.

В конце статьи Вы узнаете какое количество ступеней Вам нужно, какие размеры у ступеней будут, какая будет Высота каждой ступени, межэтажная площадка у вас будет или забежные ступени. Этот расчет будет являться техническим заданием по лестнице.

Я тот человек, который за 2017 год установил 410 лестниц. Конечно, я не делаю все своими руками и у меня есть своя команда. Но, думаю, что факта изготовления и установки 410 лестниц достаточно, чтобы Вы смогли дочитать эту статью до конца.

Почему я решил сделать эту статью? Когда я только начал заниматься лестницами на металлическом каркасе, я весь интернет перерыл в поисках полезного контента по расчету лестниц, но его чертовски мало. А тот, что полезен, имеет существенный минус в том, что он сложнодоступный для обычного человека и понятен только для строителя. Я же не обладал строительным образованием, поэтому приходилось учиться на своих ошибках. Спустя два года, когда начал писать эту статью, я опять перерыл весь интернет, ну может быть не весь русскоязычный контент в поисковиках, но точно весь контент на ютубе на эту тему. Убедившись, что действительно полезного видео и статей нет, настолько полезного, чтобы обычный человек мог воспользоваться этим, я решил его создать.

Все лестницы (бетонные, деревянные, на металлическом каркасе) рассчитываются одинаково.

Конечно, есть очень много технических нюансов в каждом виде лестниц, но они не влияют на расчет лестницы.
Для того, чтобы мы с Вами разговаривали на одном языке и об одном и том же, посмотрите фотографии тех лестниц, которые можно рассчитать после прочтения данной статьи.

А теперь, чтобы укрепить Ваше понимание, что этот расчет подходит для Вашего дома или дачи, посмотрите фото домов, куда можно устанавливать такие лестницы.

Забегу вперед и скажу, что не каждый после прочтения статьи сможет провести расчет каркаса лестницы. Если Вы уже подозреваете, что я говорю сейчас про Вас, то не переживайте, у меня для вас будет хорошая новость: если Вы сможете рассчитать себе лестницу, но у Вас останутся сомнения в правильности расчета, я с удовольствием проверю Ваш расчет и внесу правки. В конце статьи я расскажу подробнее об этом.

Мы будем делать расчет на П-образной лестнице, если у вас Г-образная, то не вешайте нос. Действия одинаковые.

Чтобы проще было понимать расчет лестницы, мы возьмем 1 конкретный объект, где будет стандартная П-образная лестница.

✔ Расчет высоты каркаса лестницы

Нам нужна высота от пола первого этажа до пола второго этажа.

Обратите внимание, что размер не от пола первого этажа до потолка, а именно от пола до пола. Очень важно чтобы этот размер был от чистого пола 1 этажа и чистового пола 2 этажа, если у Вас идет период строительства и стяжка еще не залита или стяжка есть, но нет еще напольного покрытия, то прикиньте приблизительно, на сколько миллиметров у Вас поднимется пол.

Очень важно чтобы размер был от чистого пола 1 этажа и чистового пола 2 этажа!

✔  Оптимальная длина металлической лестницы на второй этаж

Нам нужна длина от стены, где будет поворот лестницы, до края торца перекрытия. Перепроверьте, замерив этот размер с двух сторон. Если размеры не сходятся с двух сторон, берите минимальный.

Используйте для рассчета минимальный размер от стены, где будет поворот лестницы, до края торца перекрытия.

✔ Расчет ширины металлического каркаса лестницы

Нам нужен размер от левой стены до правой стены.

Замерьте этот размер около торца перекрытия и около стены, которая идет параллельно перекрытию. Если размеры не сходятся берите из них минимальный размер.

Шахты могут быть разными, но принцип расчета одинаковый во всех случаях

*на фото представлена Г-образная шахта

Мы получили 3 размера

Зафиксируйте в таком формате свои размеры

Чуть позже, я напишу, почему именно в таком формате необходимо зафиксировать эти размеры.  Перед тем как погрузиться в детали расчета металлической лестницы на второй этаж, я вкратце расскажу Вам о том, что мы будем делать:

Четыре основных действия при расчете каркаса лестницы

1. Рассчитываем приблизительное количество ступеней. Простая арифметика.

2. Подгоняем межэтажную площадку

☆ Если площадка не подойдет, то рассчитываем забежные ступени

и подгоняем количество ступеней на маршах лестниц

3. Производим более точный расчет количества ступеней, но не окончательный

4. Делаем окончальный расчет лестницы.

Повторите пункты 2, 3, 4, если нужно сравнить несколько вариантов.

Сложно?

Сейчас поясню расчет металлического каркаса лестницы на образном примере:

Представьте себе дорогу на автомобиле от Москвы до Санкт-Петербурга.

Нам не нужно заранее знать всю дорогу от точки А до точки Б, мы знаем, что нужно ехать по Ленинградскому шоссе и этого достаточно чтобы начать движение. А после, уже в процессе движения, мы корректируем путь.

Так же и с лестницей, мы не знаем, какая в конечном итоге получится лестница, но мы двигаемся от самого простого расчета лестницы к сложному.

Итак, едем дальше!

➤Первый шаг

Нам нужно понять примерное количество ступеней на Вашу лестницу.

Для этого нам нужно Вашу высоту разделить на стандартные высоты ступеней

и далее я этот параметр лестницы буду называть подступенком.

В нашем случаев высота составила 2800 мм.

Вот мой расчет

Формула: Высота/подступенок=количество ступеней

Это действие нам нужно повторить 5 раз.Делаем!2800/150=18,62800/160=17,52800/170=16,42800/180=15,52800/190=14,7Перед тем как делать выводы, я прокомментирую чтобы Вы не запутались:[1]

Мы берем высоту от пола 1 этажа до пола 2 этажа

2800 делим на 5 стандартных размеров подступенка.

Результатом вычисления будет примерное количество ступеней.

Чтобы Вы сейчас не утонули в сомнениях, что стандартный подступенок  150 мм, а я рассматриваю вариант априори неудобной лестницы, я сразу скажу, что все верно. Всё дело в том, что по стандарту шаговая часть (проступь) 300 мм, а высота подступенка 150 мм, но на деле такое возможно в очень редких случаях. Это связано с тем, что для таких размеров нужно в 1.5 раза больше пространства для лестницы, чем обычно закладывают в малоэтажном строительстве. Другими словами, чтобы такую удобную лестницу сделать, у Вас должен быть проем для лестницы как в подъезде.

 Когда заказчик строит частный дом, чаще всего он вообще не думает о лестнице и, когда я прихожу к нему на объект, он хватается за голову от удивления, какая у него неудобная лестница будет и что нужно, чтобы сделать хоть мало-мальски удобный вариант.

Или возьмем другой пример, таунхаусы в коттеджных поселках, где на этапе проектирования уже закладываются проемы под лестницу, но, при этом, никогда не получается проступь 300 мм и подступенок  150 мм. Чаще всего шаговая часть 250 мм и подступенок 170-180 мм. И, к слову сказать, это вполне удобные лестницы. Но! Если же застройщики будут делать таунхаусы так, чтобы входили стандартные лестницы,

то для Вас, как для заказчиков, цена дома будет на 10-15% дороже от застройщика.

Не привязывайтесь к размерам 300 мм и 150 мм, основывая на советах из интернета. Прочитайте статью до конца и Вы сможете сделать удобную лестницу!

Подведем итоги расчета каркаса лестницы:

Мы берем результаты вычислений от минимального размера до максимального.

от 14.7 до 18,6 — это примерное количество ступеней, которое нам нужно уместить в проем лестницы, чтобы она была в пределах указанных параметров для удобного подъема и тем более спуска с лестницы.Но! мы не можем сделать 14 целых и семь десятых ступени или 18 целых и 6 десятых ступени, поэтому эти показатели количества ступеней нужно округлить:

✓ Большое число 18,6 округляем в большую сторону = 19 ступеней

✓ Меньшее число 14. 7 округляем в меньшую = 14 ступеней

Для того, чтобы получилась комфортная лестница, мы должны разместить от 14 до 19 ступеней.

➤Второй шаг

Зная примерное количество ступеней, мы можем перейти к ориентировочному размещению элементов лестницы. Нам нужно разместить элементы лестницы таким образом, чтобы попасть в диапазон от 14 до 19 ступеней.
Для того, чтобы научиться размещать элементы лестницы, нужно понимать какими вообще бывают.

Различают два варианта элементов лестниц: прямые и поворотные.

✔ Прямые элементы (марши)

✔ Поворотные элементы

Обратите внимание на порядок размещения этих элементов. Когда мы будем подгонять эти элементы, то мы сначала будем идти от самого просто (1) к самому сложному (5). Другими словами, если 1й элемент не подходит, мы подставляем 2й элемент, если он не подходит, то 3й элемент и тд.

Как мы узнаем подходит ли элемент или нет? Это станет понятно, когда мы дойдём до конца расчета металлической лестницы на второй этаж.
Для того, чтобы получить идеальную лестницу, мы эти элементы лестницы будем подгонять: добавлять ступени, убирать ступени, делать их шире, делать их уже. Вместо межэтажной площадки пробовать другие элементы лестниц по убыванию удобства элемента, делать их шире и делать их уже.

 Далее следуют арифметические вычисления, мужайтесь!

Размещение элементов лестницы начинается с поворотных элементов. Для начала берем межэтажную площадку.

У нас межэтажная площадка с размерами 2000 мм на 1000 м.

Изначальные размеры зависят от Вашего проема. Так как у нас ширина проема 2000 мм, то и ширина площадки тоже 2000 мм. Если бы ширина проема была 1800 мм, то и ширина площадки была 1800 мм.

Сейчас нам нужно разместить прямые марши лестницы. Для этого необходимо понять, какое у нас есть расстояние, чтобы разместить марши лестницы. Для этого мы делаем следующее:

У нас есть 2000 мм (2 м), чтобы разместить туда марш лестницы.

Значит и длина марша будет 2000мм (2м).
Мы берем расстояние 2000 мм (2 м) делим на популярную шаговую часть ступени 250 мм).

Отвечу заранее на вопрос почему мы берем 250 мм (25 см) шаговую часть, потому что это самая популярная шаговая часть ступени и с нее проще делать расчеты, потому что она делится равными частями на 1000 мм (1м).

Видео удалено.

Самая удобная и поэтому самая популярная шаговая часть ступени 250 мм (25см)

2000 (длина шахты)/250 (шаговая часть)=8 ступеней

Формула: длина шахты / шаговая часть = количество ступеней

Так как у нас ширина шахты с обеих сторон по 3000 мм, мы размещаем одинаковые марши с обеих сторон. Получается такая картина:

➤Третий шаг

Теперь предварительно проверим показатели лестницы:

Посчитаем какое количество ступеней у нас получилось. Получилось 17 ступеней, 16 прямых и 1 поворотная (межэтажная площадка тоже считается ступенькой, как и все остальные поворотные фрагменты). Теперь рассчитаем подступенок.

Формула: Высота конструктива / количество ступеней = размер подступенка

В нашем примере: 2800/17=164,7 мм

164,7 мм- это высота подступенка. Это 164 миллиметра и семь десятых миллиметра. Естественно, эту цифру нужно округлить (даже линейка, которая продается в магазине, с делениями по миллиметрам имеет свою погрешность, как и всё в мире)

Невозможно будет сделать лестницу с подступенком 164, 7. Так как обычные станки и балгарки не режут металл или дерево с такой погрешностью.

А, так как, мы не строим космический корабль, который полетит на Марс, а всего лишь лестницу, то мы округляем этот параметр до миллиметра.

Резюме: высоту подступенка округляем до 165 мм

Подытожим все параметры, по которым мы будем сравнивать удобство лестницы.

У Вас может возникнуть вопрос: «Куда уйдет погрешность в 0.3 мм, если мы округлили цифры 164,7 до 165?» Ответ: отклонение уйдет на нижнюю ступень, она будет отличаться от всех остальных. 17 * 0.3 мм = 5.1 мм.[2]

Это значит что первая ступень у нас будет на 5.1 мм короче чем остальные.

Если вы дошли до этого момента и все поняли- это очень круто!

Поздравляю, Вы сейчас впервые рассчитали лестницу!

Все же, если для Вас это темный лес, ничего страшного, дочитайте статью до конца, там будет расчет по Вашим размерам. Но не перелистывайте сразу вниз, Вам хотя бы немного нужно уловить логику расчета.

➤Четвертый шаг

У нас получилась вполне комфортная конструкция.

Итак, мы имеем 17 ступеней. 16 прямых и одну межэтажную площадку.

Высота подступенка 165 мм, проступь 250 мм.

Но! Тут еще есть один показатель- это 17 подъемов, давайте разберем его подробнее, я расскажу, чем он отличается от кол-ва ступеней.
Этот показатель отличается от количества ступеней на 1 единицу (прибавить +1 к количеству ступеней, не более).

Количество подъемов может отличаться от количества ступеней!

Это зависит от следующего: используется ли пол второго этажа в качестве ступени или не используется.

Это одна из фишек, как при ограниченном пространстве для лестницы можно снизить высоту каждой ступени минимум на 1 см.

Мы просто делаем так, что верхняя ступень лестницы будет являться полом второго этажа (правый вариант на фото выше). Поэтому может получиться так, что у нас 17 ступеней и 18 подъемов. Этот дополнительный подъем мы будем отображать вот таким хвостиком со стороны верхней ступени

Теперь для выбора у нас есть два варианта лестницы:

Другие варианты в данном случае мы не будем рассматривать и из этих вариантов будем выбирать какую лестницу делать.

Конечно, самый удобный вариант- это второй, так как получилась практически идеальная высота подступенка и стандартная шаговая часть.

Первый вариант лестницы нужно будет ставить только в случае каких-то технических нюансов на объекте. К примеру, возникла необходимость удлинить перекрытие и сделать так, чтобы каркас занимал меньше пространства или на той стене, к которой прилегает площадка, расположено окно (радиатор обогревательный, электрический щиток). В этом случае придется пожертвовать немного комфортом, поднимая межэтажную площадку, отказываясь от дополнительного подъема, за счет того, что сделали бы пол второго этажа последней ступенью.Вот теперь Вы точно и окончательно посчитали лестницу!

Получилось? Давайте проверять!

Как проверить правильность своего расчета металлического каркаса лестницы:Берите карандаш, и прямо на стене начиная снизу отрисовывайте габариты ступени. Таким образом, Вы сможете немного «пощупать» как будет выглядеть лестница, будет ли она удобна. И если на том месте где будет лестница есть технические нюансы (электрический щиток, трубы, окно, дверь), Вы сможете проверить не будет ли косяка и не нужно ли будет переделывать лестницу из-за этого нюанса.

Или скидывайте информацию мне (обязательно в том формате, в котором я рисовал для нашего расчета) и я Вам обязательно помогу.

Так же в данном расчете не предусмотрено наличие ступеней за проемом под лестницу, но такое часто может быть

Если Вы карандашиком сами нарисуете на стене будущую лестницу, то Вы сможете увидеть, сколько еще ступеней можно добавить к лестнице.

➤БОНУС

Если Вы дочитали эту статью до конца, Вам нужна моя помощь и перепроверка Ваших расчетов, то присылайте свои данные на мою почту [email protected] и примерный расчет, если он есть.

Маленькая просьба) Присылайте именно в таком формате, чтобы была уверенность что мы друг друга понимаем.

✔ Размеры присылайте в таком формате

✔Свой расчет в таком формате:

Я постарался Вам передать базу знаний. Она должна закрыть большинство сложностей с расчетом лестницы. Но, так как каждая лестница индивидуальна, скидывайте Ваш расчет лестницы на проверку и я Вам обязательно отвечу.

Посмотрите видеоурок к этой статье по расчету лестницы:

Делайте правильную и удобную лестницу, помните, что она должна прослужить Вам долгие годы!

Кстати, посмотрите видеообзор дизайнерской лестницы в таунхаусе и на практике узнайте, как использовать расчет лестницы.

Наряду с деревянными в строительстве используют металлические лестницы и марши на металлокаркасе. Они универсальны и подойдут для жилого дома, многоуровневой квартиры, офисного или производственного сооружения. Для изготовления лестницы на металлокаркасе применяют черные металлы, а также сталь и алюминий. Далее пойдет речь об их некоторых разновидностях и о том, как сделать расчет и установить марш своими руками.

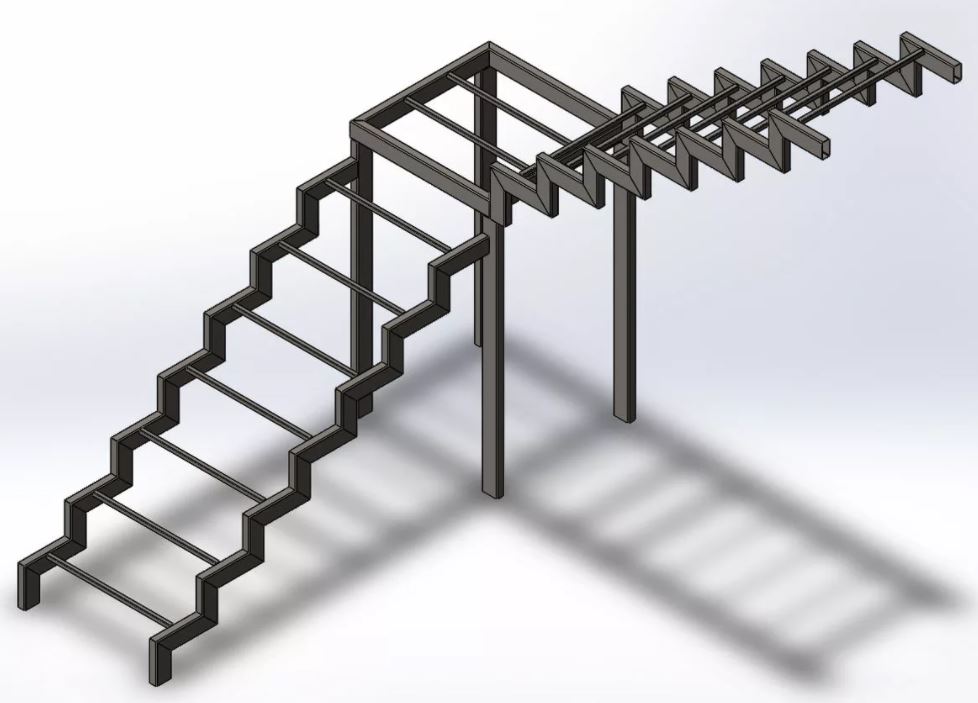

Прочная лестничная конструкция на основании из металлокаркаса

Виды каркаса для ступеней

Каркасы для лестничного марша бывают двух типов:

1. открытые;
2. черновые.

Легче работать с черновыми каркасами из швеллеров. Их отличает более доступная цена. Чтобы сооружение на металлокаркасе по кососурам было прочным и надежным, необходимо выполнить точный расчет нагрузки. Черновые варианты рассчитаны на последующую обшивку деревом или другим материалом. Их преимущество в том, что их можно устанавливать еще на стадии отделки помещения. Когда вся «грязная» работа будет завершена, на металлокаркасе устанавливают проступи и ограждения.

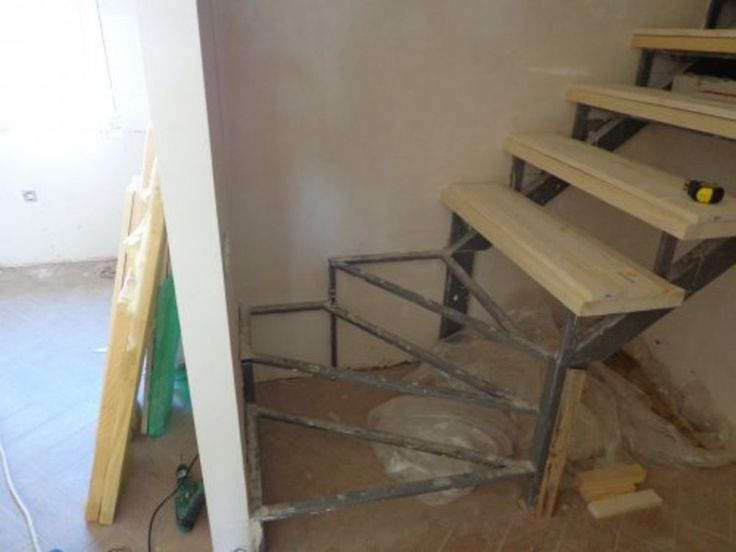

Черновая конструкция будущей лестницы

Открытый каркас уже готов к монтажу. Он подойдет для обустройства лестничного марша из металла без подступенков. Важно соблюдать расчет, требуется особая аккуратность во время сварки, так как недочеты на металлокаркасе нельзя будет скорректировать за счет обшивки. Открытые марши могут идти по двум боковым косоурам или одному центральному. Последние по-другому называют хребтовыми лестницами. Они производятся как с покраской, так и с финишным шлифованием.

Какая древесина подойдет для обшивки каркаса

Чтобы сконструировать металлокаркас для лестницы, необходим расчет, а чтобы выполнить обшивку, – правильный выбор древесины. Ключевые факторы здесь – сорт и влажность. Чаще для облицовки маршей на металлокаркасе используют дуб, ясень, бук и хвойные породы. Древесина дуба очень прочная и имеет широкую цветовую гамму. С течением времени она слегка темнеет.

С дубом по прочности сравнима древесина ясеня. Для нее характерен приятный серый оттенок. Красивая фактура отличает бук, он также может служить имитацией красного дерева. Сравнительно доступная цена у хвойных пород, в частности, сосны и ели. Ввиду особенностей структуры сосна удобна в обработке.

Превосходными эстетическими характеристиками обладает древесина экзотических пород, таких как венге, мербау и тик. На фото можно отметить их глубокие, насыщенные оттенки.

Не менее важна для длительной эксплуатации конструкции на металлокаркасе оптимальная влажность обшивки. Этот показатель составляет 12%. Стоит учесть, что у свежесрубленных деревьев данное значение почти в три раза выше. Поэтому прежде чем приступать к обшивке металлического каркаса, древесину необходимо просушить.

Изготовление лестницы своими руками

Вначале стоит отметить, что изготовление металлокаркаса своими руками требует сноровки. Важно изучить технологию, посмотреть фото, а уже после готовить косоуры и детали ступеней. Большую роль играет точный расчет. Необходимо качественно выполнить сварочные швы металлокаркаса. Косоуры будут выдерживать значительные нагрузки, поэтому должны быть достаточно прочными.

Проще сделать своими руками каркас чернового типа, так как неточности сварки на металлическом сооружении можно будет замаскировать под обшивкой. При этом косоуры не должны потерять в надежности. Для работы потребуется заготовить швеллер с уголками (вместо швеллера можно использовать другой подходящий профиль), сварочный аппарат, шлифовальную машину и грунтовку.

Технологически изготовление лестницы на металлокаркасе состоит из двух этапов. Сначала устанавливают косоуры, или несущие элементы конструкции. Используют швеллеры, которые соединяют между собой. В качестве основы для будущих ступеней к ним приваривают уголки. Когда косоуры готовы, можно приступать к обшивке металлокаркаса своими руками.

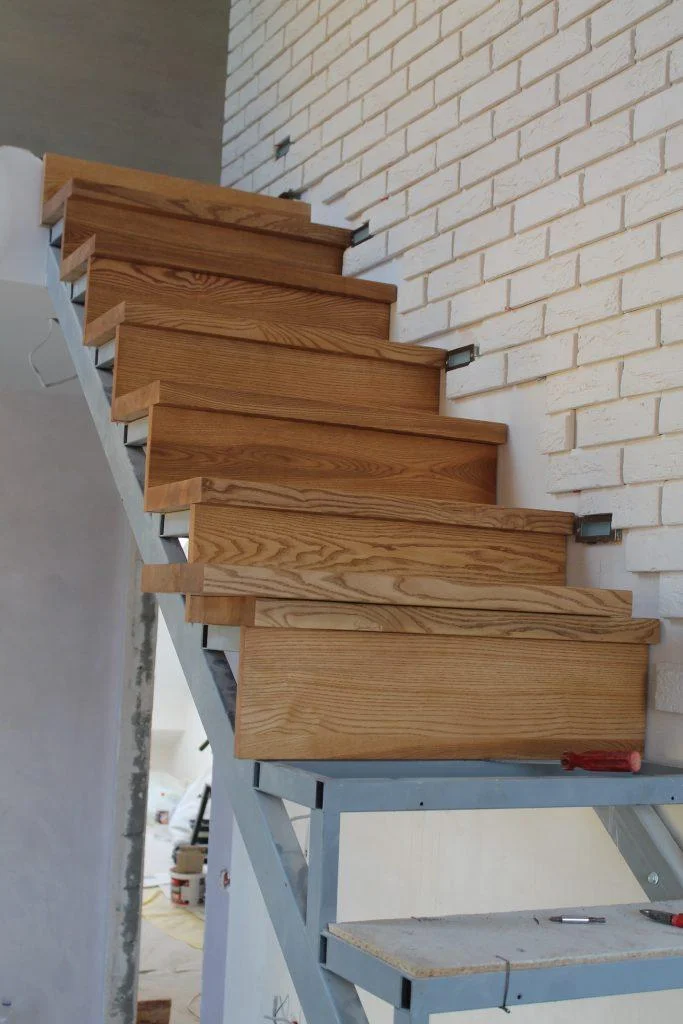

борная лестница по металлическим косоурам

Монтаж обшивки

Когда выбрана порода дерева и способ обшивки, можно приступать к работе. Вначале нужно, соблюдая расчет, подготовить плиты для отделки каркаса. Необходимо следить, чтобы на них не образовывались трещины. Всем деталям присваивают порядковый номер.

Далее можно приступать к креплению деревянных плит на косоуры и каркас ступеней своими руками. Вначале при помощи шуруповерта устанавливают проступи, затем монтируют подступенки. Для предотвращения появления сколов углы накладок рекомендуется скруглить. Когда детали ступеней установлены, остается закрепить балясины и перила. Для этой цели можно воспользоваться шпильками.

Чтобы межэтажная лестница имела завершенный вид, необходимо обшить деревом остальные части каркаса из металла. Выпиливают подходящую по размеру плиту для боковых сторон межэтажной лестницы, затем облицовывают нижнюю сторону марша. Здесь древесину можно заменить гипсокартоном. На заключительном этапе лестницу покрывают лаком.

Заготовка для крылечного марша

Удобная лестница для крыльца

Аналогичная конструкция на металлическом каркасе может быть сооружена для крыльца. Сначала также выполняется расчет. Как один из вариантов, представленных на фото выше, в основу лестницы по косоурам ставят два швеллера. Расстояние между ними должно быть равным ширине лестничного марша для крыльца. Далее приваривают уголки из металла для ступеней. Для этого берут равнополочный уголок и, учитывая ширину сварного шва, вырезают из него заготовки, равные длине проступи, высоте подступенка и ширине ступени.

Затем заготовку приваривают к несущему элементу лестницы на крыльцо. Вначале приваривают заготовки в глубину и высоту ступеней к швеллерам, после их соединяют при помощи элементов, нарезанных по ширине марша. При этом для верхней части будущих ступеней крыльца уголок фиксируют полками внутрь, а для нижней части – наружу. Чтобы монтировать поверх каркаса для крыльца из металла деревянные проступи, понадобятся саморезы, которые закручивают снизу, и клей по дереву. Когда работа со ступенями завершена, можно обустроить перила для лестницы из металла и козырек.

Как видно, лестницы на металлическом каркасе универсальны и надежны. С подходящей обшивкой или в виде открытого сооружения они гармонично вписываются в интерьер. Можно найти немало фото с интересными дизайнами крыльца из металла. Поделитесь своими идеями, как оформить металлическую лестницу по косоурам.

(

голосов, оценка:

out of 5)

Видео удалено.

Источники:

1. Примеры расчетов по гидравлике. Учебное пособие / А.Д. Альтшуль и др. — М.: Альянс, 2013. — 256 c.
2. Волынский, В. Н. Технология древесных плит и композитных материалов / В.Н. Волынский. — М.: Лань, 2016. — 336 c.
3. Башарин, Ю.И. Предупреждение, ликвидация флюидопроявлений и открытых фонтанов при строительстве, эксплуатации, ремонте нефтяных и газовых скважин / Ю.И. Башарин. — М.: Развитие, 2007. — 621 c.

Григорий Уткин

Приветствую Вас на нашем портале. Я Григорий Уткин. В настоящее время я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести в доступном виде всю требуемую информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

видео-инструкция по отделке своими руками, какая лучше деревянная, металлическая или комбинированная конструкция, фото и цена

Статьи

Иногда индивидуальные застройщики задумываются о том, какая лестница лучше: металл или дерево, поскольку это основные материалы, между которыми делается выбор. Наиболее оптимальный вариант заключается в их совмещении, то есть в качестве несущей конструкции выступает металлический каркас, а для ступеней используются деревянные элементы.

На фото демонстрируется незамысловатая конструкция со ступенями из досок.

Преимущества комбинированных конструкций

Положительным моментом является то, что подобные системы для перемещения между этажами могут быть сооружены самостоятельно. Однако строительный процесс достаточно сложен и трудоемок, так как работы приходится вести сразу с двумя материалами, которые очень сильно отличаются техническими характеристиками (см.также статью «Приставная лестница из дерева своими руками: основные разновидности. Обычная, складная конструкция, утиный шаг»).

Рассмотрение основных достоинств

• Комбинированные лестницы из металла и дерева относятся к категории долговечных конструкций.
• При изготовлении удается создавать уникальные композиции, способные украсить любой интерьер.
• Конечная цена изделий при самостоятельном изготовлении не очень высока, что связано с доступностью материалов.
• В процессе эксплуатации обеспечивается высокий уровень безопасности.

В качестве основы используется один косоур.

Примечание! Деревянные лестницы на металлическом каркасе могут быть закрытыми или открытыми. В первом случае опорная конструкция полностью спрятана, а в другом – находится на виду.

Один из вариантов возведения

Далее рассматривается изготовление маршевой конструкции открытого типа, так как она считается наиболее удобной для передвижения и имеет незамысловатое устройство. При сооружении придется подготовить прямой пролет без каких-либо изгибов и дополнительных элементов.

Предварительные вычисления

Человек при подъеме затрачивает гораздо больше энергии, чем при движении в горизонтальной плоскости. В связи с этим нужно обеспечить комфортные условия для перемещения между этажами.

Как показывается статистика, конструкция безопасна и удобна, если удвоенная высота вертикальной части при сложении с шириной ступени соответствует шагу человека. В среднем это расстояние составляет 600-640 мм. Таким образом, получается следующая формула: 2a+b=600-640 мм.

Основные параметры маршевых лестниц.

При этом ступень должна иметь ширину от 200 до 320 мм, чтобы нога при ходьбе опиралась полной стопой. При увеличении расстояния идущий человек будет сбиваться с шага, а при уменьшении этого диапазона спуск сильно затруднится.

Угол подъема должен колебаться в пределах 23-37 градусов, тогда удастся обеспечить максимальный комфорт. Однако следует понимать, что чем положе будет лестница, тем больше место понадобится для ее инсталляции.

Необходимые инструменты

Если будет изготавливаться металлическая лестница с деревянными ступенями своими руками, то потребуется следующий инструмент:

• Сварочный аппарат нужен для соединения металлических деталей.
• Дрелью будут проделываться отверстия при установке ступеней.
• С помощью болгарки осуществляется раскрой элементов из металла.
• Рулетка, угольник и карандаш потребуются для измерений и нанесения разметки.
• Кисточка необходима для нанесения грунтовки и лакокрасочных материалов.

Процесс изготовления

Когда возводится деревянная лестница на металлическом каркасе своими руками, необходимо придерживаться определенной последовательности действий. Только в этом случае результат будет положительным.

 Дальнейшая инструкция поможет осуществить все работы в короткие сроки.

Швеллеры, используемые в качестве основы.

1. Обязательно составляется чертеж, на котором будут отражены размеры используемых деталей. Для осуществления работ потребуются стальные швеллеры и уголки. Металлическая балка будет являться основой для системы из угловых элементов.
2. Осуществляется раскрой применяемых компонентов. Длина швеллера определяется расстоянием от пола до потолка. Размеры уголков зависят от ширины и высоты ступеней. Работы по резке металлических деталей ведутся с использованием болгарки.
3. Производится сварка составных частей. При этом уголки прикрепляются к несущей балке, образуя каркас для ступеней. Соединение двух опорных стоек осуществляется при помощи поперечных уголков. После завершения сварочных работ выполняется зачистка стыков от заусенцев.
4. Готовая конструкция покрывается слоем грунтовки и окрашивается в целях защиты от коррозийных процессов. После высыхания с боковой и верхней стороны крепятся шлифованные доски с применением саморезов. Когда их установка будет завершена, выполняется обработка специальными составами.

Так выглядят металлические уголки.

Внимание! Если ведется отделка металлической лестницы деревом своими руками, то особое внимание нужно уделять фиксации элементов, иначе говорить о безопасности конструкции просто бессмысленно.

Дополнительные рекомендации

• Вместо опорных швеллеров при изготовлении вполне можно использовать профильные трубы.
• Перед нанесением грунтовки металл нужно полностью очистить от жирных пятен, грязи и ржавчины.
• Облицовка металлической лестницы деревом может быть осуществлена не только с передней стороны, но и сбоку.
• Вместо двух опорных балок, расположенных по краям, можно использовать одну, но с увеличенным сечением.
• Дополнительно деревянные элементы можно зафиксировать при помощи специального клеевого состава.

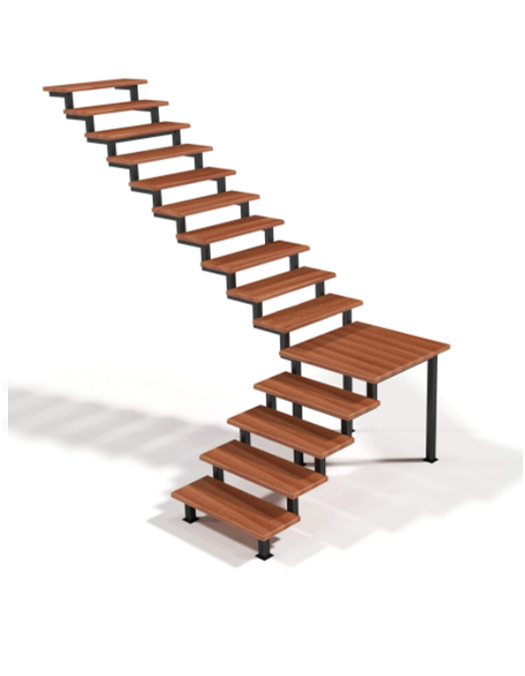

Должна получиться примерно такая основа для обшивки древесиной.

Заключительная часть

Вышеизложенная информация дает достаточно четко понять, как изготавливается деревянная лестница по металлическим косоурам без помощи профессионалов. При правильном подходе к делу можно соорудить вполне эстетичную и надежную конструкцию, способную прослужить много лет (читайте также статью «Правильная покраска деревянной лестницы своими руками: изучаем технологию»).

На видео в этой статье представлен специальный обзор, позволяющий упростить изучение данной темы.

Требования к лестнице OSHA и безопасность

По данным Центров по контролю и профилактике заболеваний (CDC), среди всех рабочих примерно 20% всех травм при падении связаны с лестницей. Среди строителей, особенно подрядчиков по кровле, каркасу, сайдингу и малярным работам, опасность падения с лестницы еще более очевидна: по оценкам, 81% травм при падении, которые лечат в отделениях неотложной помощи по всей стране, связаны с лестницей. В строительстве самый высокий уровень травматизма при падении с лестницы среди всех отраслей промышленности.

Лестницы бывают разных форм, размеров и материалов. Они полезны во многих отраслях промышленности для различных приложений. В этом документе представлен обзор стандартов Управления по охране труда и здоровья (OSHA) и Аккредитованного комитета по стандартам (ASC) Американского национального института стандартов (ANSI) для лестниц, а также советы по правильному использованию лестницы. Важным компонентом предотвращения падений является обеспечение соответствия всех лестниц стандартам OSHA и ANSI-ASC. Читайте дальше, чтобы узнать, пройдет ли ваш тест.

Нормативные требования OSHA

В конце 2016 года OSHA опубликовало обновленную версию своего правила о пешеходных и рабочих поверхностях (подчасть D) для промышленности. Подчасть D применяется ко всем общепромышленным рабочим местам и распространяется на все поверхности для ходьбы и работы, если только это специально не исключено отдельным разделом этой части. В частности, обновление включает в себя достижения в области технологий, передовой отраслевой опыт и стандарты национального консенсуса для обеспечения эффективной и экономичной защиты работников от опасности поскользнуться, споткнуться и упасть.

Обновление внесло некоторые радикальные изменения в лестницы. В рамках обновления OSHA объединила свои ранее отдельные правила для переносных деревянных лестниц, переносных металлических лестниц и стационарных лестниц в один комплексный стандарт лестниц: 29 Свод федеральных правил (CFR) 1910.23, который применяется ко всем лестницам, используемым в промышленности, с некоторыми исключения. Этими исключениями являются лестницы, используемые в аварийных операциях, таких как пожаротушение, спасательные и тактические операции правоохранительных органов, или обучение этим операциям, а также лестницы, которые являются неотъемлемой частью машины или части оборудования.

Четыре основных компонента стандартного покрытия лестниц OSHA:

• Общие требования ко всем лестницам
• Переносные лестницы
• Фиксированные лестницы
• Мобильные стойки для лестниц и платформы для мобильных лестниц

В соответствии с Общими требованиями ко всем лестницам, 29 CFR 1910.23(b)(11-13), OSHA рассматривает правильную технику подъема по лестнице При подъеме или спуске по лестнице сотрудники всегда должны иметь три точки соприкосновения:

• Лицом к лестнице
• Крепко возьмитесь за лестницу хотя бы одной рукой
• Не нести никаких предметов или груза, которые могут привести к потере равновесия и падению

Работодатели обязаны следить за тем, чтобы каждый сотрудник следовал этой технике лазания.

Общие требования ко всем лестницам также охватывают технические требования к конструкции перекладин и ступеней, используемых на лестницах и табуретах. Конструкция ступеней и ступеней должна соответствовать следующим критериям:

Ступени, ступени и шипы для лестниц 29 CFR 1910. 23(b)(1) – (4)(iv)

Параллельно, ровно и равномерно, когда лестница находится в рабочем положении.

На расстоянии не менее 10 дюймов и не более 14 дюймов друг от друга.

Ступени и ступени в шахтах лифта должны располагаться на расстоянии не менее шести дюймов или более 16,5 дюймов друг от друга

Стационарные перекладины лестницы и ступени на телекоммуникационных вышках должны располагаться на расстоянии не более 18 дюймов друг от друга

Минимальная ширина в чистоте 11,5 дюймов для переносных лестниц и 16 дюймов для стационарных лестниц.

Ступени и ступени лестницы для входа в люк, поддерживаемые люком, должны иметь ширину в чистоте не менее девяти дюймов.

Ступени и ступени передвижных лестниц телекоммуникационного центра должны иметь минимальную ширину в свету восемь дюймов.

Стремянки должны иметь минимальную ширину в свету 10,5 дюймов, а расстояние между ступенями должно быть не менее восьми и не более 12 дюймов.

Кроме того, Общие требования ко всем лестницам предписывают следующее:

Переносные лестницы

OSHA определяет переносную лестницу как лестницу, которую можно легко перемещать или переносить, обычно состоящую из боковых поручней, соединенных через промежутки ступеньками, перекладинами или планками.(29)CFR 1910.21 (b) ). Они могут быть самонесущими или опираться на несущую конструкцию (несамонесущие).

 Работодатели должны убедиться, что:

Фиксированные лестницы

OSHA определяет стационарную лестницу как лестницу с перилами или отдельными перекладинами, которая постоянно прикреплена к конструкции, зданию или оборудованию (29 CFR 1910.21 (b) ). К ним не относятся корабельные лестницы, ступенчатые болты или ступеньки люков.

OSHA уточняет требования к конструкции для определенных типов стационарных лестниц сверх того, что указано в Общих требованиях. Работодатели должны убедиться, что:

Обновленное правило OSHA о пешеходных и рабочих поверхностях также касается стационарных лестниц в соответствии с 29 CFR 1910.28(b)(9), Обязанность иметь защиту от падения и защиту от падающих предметов. Правило постепенно в течение 20 лет включает требование оборудовать стационарные лестницы (которые возвышаются более чем на 24 фута над нижним уровнем) системами безопасности лестниц или персональными страховочными системами, а также запрещает использование клеток и колодцев в качестве средства защиты от падения. после истечения сроков ввода в эксплуатацию. Правило предусматривает наличие клеток и колодцев на существующих лестницах, но требует, чтобы работодатели оборудовали новые лестницы и сменные лестницы/секции лестниц системами безопасности лестниц или персональными страховочными системами в течение периода ввода в эксплуатацию. Ниже показаны установленные даты поэтапного ввода:

Неподвижные лестницы (возвышающиеся более чем на 24 фута над нижним уровнем) 29 CFR 1910. 28(b)(9)(A-D)
После 17 января 2018 г.	Любая секция/часть существующей стационарной лестницы, которая заменяется, должна быть оборудована системой безопасности лестницы или системой индивидуальной защиты от падения – можно также установить новые клетки/колодцы вместе с системой безопасности лестницы или системой индивидуальной защиты от падения, если нет помех.
Установлен до 19 ноября 2018 г.	У работодателей есть до 20 лет для установки страховочных лестниц или индивидуальных страховочных систем.
Установлен 19 ноября 2018 г. или позднее	Работодатели должны оборудовать лестницу системой безопасности лестницы или индивидуальной системой защиты от падения.
После 18 ноября 2036 г.	Все стационарные лестницы должны быть оборудованы системой безопасности лестницы или индивидуальной системой защиты от падения.

Передвижные подставки для лестниц и платформы для передвижных подставок

OSHA определяет мобильную подставку для лестниц как мобильную самонесущую лестницу фиксированной высоты, которая обычно состоит из колес или роликов на жестком основании и ступенек, ведущих к верхняя ступенька (29 CFR 1910.21 (b) ). Мобильная стойка-лестница может также иметь поручни и предназначена для использования одним работником одновременно. OSHA определяет мобильную платформу-лестницу как мобильную самонесущую единицу фиксированной высоты, имеющую одну или несколько стоячих платформ, снабженных средствами доступа или выхода. Работодатели должны обеспечить, чтобы:

Стандарты лестниц ANSI-ASC

Согласованные стандарты ANSI – ASC для лестниц подробно описывают материалы, безопасную конструкцию, конструкцию, испытания, уход и использование, а также маркировку/маркировку для различных типов и стилей лестниц и включают:

• ANSI-ASC A14. 1-2017 — Американский национальный стандарт для лестниц — Требования безопасности древесины
• ANSI-ASC A14.2-2017 Американский национальный стандарт для лестниц — переносные металлические — требования безопасности
• ANSI-ASC A14.3-2018 Американский национальный стандарт для лестниц — фиксированные — требования безопасности
• ANSI-ASC A14.4-2018 Американский национальный стандарт для лестниц. Требования безопасности для деревянных лестниц, изготовленных на заказ
• ANSI-ASC A14.5-2017 Американский национальный стандарт для лестниц – Портативный армированный пластик – Требования безопасности
• ANSI-ASC A14.7-2011 Американский национальный стандарт для передвижных стоек и платформ передвижных лестниц
• ANSI-ASC A14.8-2020 Американский национальный стандарт безопасности для аксессуаров лестниц
• ANSI-ASC A14.9-2019 Требования безопасности американского национального стандарта для исчезающих чердачных лестниц ANSI-ASC A14. 11-2018 Требования безопасности американского национального стандарта для стремянок

Переносные лестницы Стили и типы

Переносные лестницы включают табуретки, стремянки, выдвижные лестницы, эстакадные лестницы, комбинированные лестницы, которые также могут использоваться отдельно как одинарные лестницы, передвижные лестницы-стойки и передвижные лестницы-платформы.

Грузоподъемность лестницы указывает на максимальную грузоподъемность, которую лестница может безопасно нести. Нет никакой зависимости между длиной лестницы и грузоподъемностью. Существует пять категорий номинальных характеристик лестницы:

Рекомендации по материалам переносных лестниц

Материал должен определяться окружающей средой, в которой будет находиться готовая лестница (опасность поражения электрическим током, экстремальные температуры, коррозия, погодные условия и т. д.).

ANSI-ASC рекомендует различные породы дерева, подходящие для изготовления лестниц. При изготовлении деревянных лестниц необходимо контролировать физические характеристики, такие как текстура, сучок, шаг и сжатие.

Конкретные требования к конструкции и конструкции металлических лестниц сведены к минимуму благодаря широкому разнообразию материалов и возможностей дизайна. Тем не менее, конструкции должны обеспечивать лестницы достаточной прочности и жесткости, чтобы соответствовать эксплуатационным требованиям, и не должны иметь каких-либо структурных дефектов или опасностей, таких как острые края, заусенцы и т. д.

Лестницы из армированного пластика должны использовать полностью отвержденную термореактивную полиэфирную смолу промышленного качества с армированием стекловолокном.

Требования к испытаниям переносных лестниц

Требования к испытаниям материалов лестниц различаются. Однако лестницы обычно оцениваются по их устойчивости к изгибу, прочности в различных положениях и качеству отдельных компонентов, из которых состоит лестница.

Руководство по использованию переносных лестниц

Инструкции по использованию переносных лестниц включают выбор подходящей лестницы для выполняемой работы; осмотр перед использованием для проверки правильности работы и чистоты; оценка размещения лестницы таким образом, чтобы основание и верхние опоры были надежными и не создавали опасности для пешеходов; использование правильной техники лазания; правильно ухаживать за лестницами и хранить их.

Перед работой с лестницей прочтите инструкции производителя. Не пользуйтесь лестницей, если вы хотите спать или заболели, принимаете лекарства или стоит плохая погода. Не используйте лестницы в дверных проемах или других местах с интенсивным движением. Если необходимо использовать лестницу рядом с дверью, убедитесь, что дверь заперта и отмечена предупредительными знаками и/или конусами. Если дверь должна быть открыта или лестница находится в поднятом положении, попросите коллегу остаться с лестницей, чтобы не произошло инцидента. Используйте стекловолоконные или деревянные лестницы, а не металлические, рядом с линиями электропередач или другими источниками электричества, чтобы избежать опасности поражения электрическим током. Перед использованием проверьте лестницу на наличие повреждений. Если во время осмотра вы обнаружите, что она повреждена, выведите неисправную лестницу из эксплуатации и пометьте ее биркой «Не использовать».

Выберите подходящую переносную лестницу для работы. При принятии решения о том, какую лестницу использовать, необходимо сделать четыре ключевых выбора:

• Выберите материал – дерево, металл (алюминий) или стекловолокно – материал диктует среда на рабочем месте
• Выберите вид – несколько видов для различных целей
• Выберите правильную длину – использование слишком длинной или слишком короткой лестницы небезопасно
• Учитывайте номинальную нагрузку – указание максимальной грузоподъемности, которую может выдержать лестница

Центры по контролю и профилактике заболеваний / Национальный институт охраны труда и здоровья (NIOSH) разработали приложение Ladder Safety App     для мобильных устройств, в котором есть мультимодальный индикатор и графическое руководство по выбору, осмотру, расположению лестницы, аксессуары и безопасное использование. Приложение доступно на английском и испанском языках и может быть загружено как для пользователей iOS, так и для Android.

Требования к маркировке

Лестницы должны быть промаркированы с указанием размера лестницы, типа и/или режима работы, максимальной рабочей длины (если удлинительная лестница), наивысшего уровня стояния, общей длины секций (если удлинительная лестница), номера модели или названия , название производителя или дистрибьютора, местонахождение завода производителя (если может быть закодировано несколько заводов), месяц и год изготовления, а также соответствие стандарту ANSI и гарантия (если применимо). Инструкции по использованию и другие предупреждения также должны быть размещены на лестницах в определенных местах в зависимости от типа лестницы.

Источники
29 CFR 1910.21 Область и определения. критерии и методы защиты
29 CFR 1910.145 Спецификации знаков и ярлыков для предотвращения несчастных случаев
ANSI-ASC A14. 1-2017 — Американский национальный стандарт для лестниц — Требования безопасности древесины
ANSI-ASC A14.2-2017 Американский национальный стандарт для лестниц — Переносные металлические — Требования безопасности
ANSI-ASC A14.3-2018 Американский национальный стандарт для лестниц — Фиксированные — Требования безопасности
ANSI-ASC A14.4-2018 Американский национальный Стандарт для лестниц. Требования безопасности для деревянных лестниц, изготовленных на заказ
ANSI-ASC A14.5-2017 Американский национальный стандарт для лестниц – переносные армированные пластиковые – требования безопасности
ANSI-ASC A14.7-2011 Американский национальный стандарт для передвижных стоек для лестниц и передвижных Платформы для лестничных подставок
ANSI-ASC A14.8-2020 Требования безопасности американского национального стандарта для принадлежностей для лестниц
ANSI-ASC A14.9-2019 Требования безопасности американского национального стандарта для исчезающих чердачных лестниц ANSI-ASC A14. 11-2018 Требования безопасности американского национального стандарта для стремянок
Центры по контролю и профилактике заболеваний / NIOSH Ladder Safety

Лестничная безопасность Что можно и чего нельзя делать

перейти к содержанию

• Посмотреть увеличенное изображение

Во избежание травм рабочих в результате падения с различных типов лестниц, включая раздвижные лестницы и стремянки, работодателям рекомендуется принять следующие меры: контакт (две руки и нога или две ноги и рука) при подъеме/спуске по лестнице.

Переносите инструменты на поясе для инструментов или поднимайте инструменты с помощью троса. Никогда не носите инструменты в руках при подъеме/спуске по лестнице.

Использование безопасной удлинительной лестницы — НЕ :

• Устанавливайте лестницу на ящики, бочки или неустойчивые основания.
• Используйте лестницу на мягком или неустойчивом основании.
• Превышена максимальная грузоподъемность лестницы.
• Свяжите две лестницы вместе, чтобы сделать их длиннее.
• Игнорировать близлежащие воздушные линии электропередач.
• Переместить или сдвинуть лестницу с человеком или оборудованием на лестнице.
• Наклонитесь за боковые поручни лестницы.
• Используйте удлинительную лестницу горизонтально, как платформу.

Безопасное использование стремянки — DO :

• Прочтите и соблюдайте все инструкции производителя и этикетки на стремянке.
• Ищите воздушные линии электропередач перед тем, как взяться за лестницу или взобраться на нее.
• Поддерживайте трехточечный контакт (две руки и нога или две ноги и рука) при подъеме/спуске по лестнице.
• Держитесь ближе к середине лестницы и смотрите на лестницу, поднимаясь/спускаясь.
• Используйте баррикаду, чтобы не допустить движения транспорта к лестнице.
• Следите за тем, чтобы на лестнице не было скользких материалов.
• Ставьте лестницы только на устойчивую и ровную нескользкую поверхность.

Безопасное использование стремянки — НЕ :

• Используйте стремянки не по назначению.
• Используйте стремянку с разблокированными распорками.
• В качестве ступеньки используйте верхнюю ступеньку или заглушку.
• Ставьте лестницу на ящики, бочки или другие неустойчивые основания.
• Переместить или сдвинуть лестницу с человеком или оборудованием на лестнице.
• Используйте поперечные распорки на задней части стремянки для подъема.
• Покраска лестницы непрозрачными покрытиями.
